MANUALE UTENTE SHTB10 TECHNICS

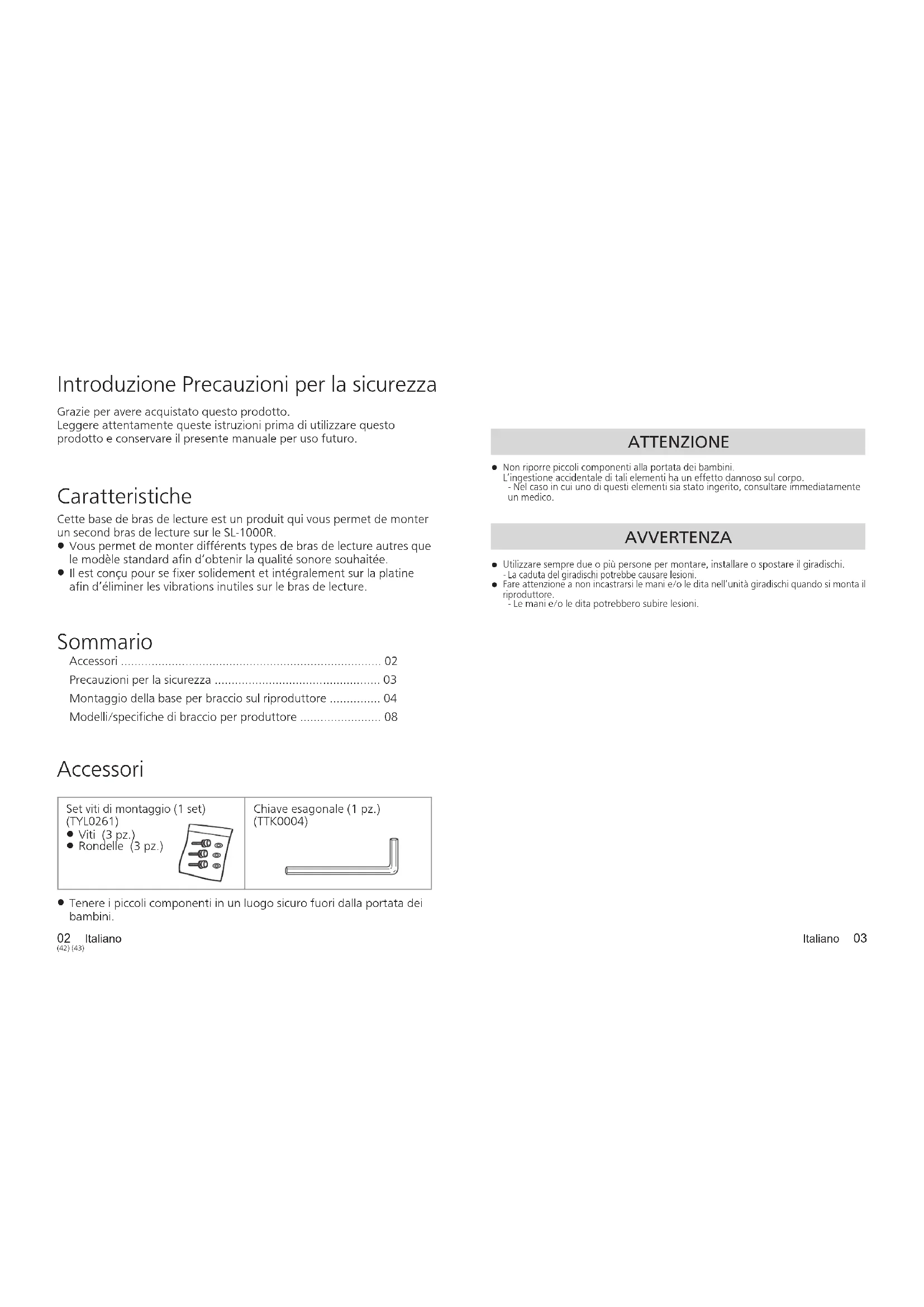

Introduzione Precauzioni per la sicurezza

Grazie per averere acquisitato quello prodotto. Leggere attendentamente queste istruzioni prima diutilizzare quello prodotto e conservare il presente manuale per uso futuro.

Caratteristiche

Precauzioni per la sicurezza 03

Montaggio della base per braccio sul riproduktore 04

Modelli/specifiche di braccio per produttore 08

Accessori

Set viti di montaggio (1 set) (TYL0261)

Viti (3 pz.) Rondelle (3 pz.)

Chiave esagonale (1 pz.) (TTK0004)

• Tenere i piccoli componenti in un luogo sicuro fuori alla portata dei bambini.

02 Italiano

ATTENZIONE

Non ripore piccoli componenti alla portata dei bambini. L'ingestione occidentale di tali elementi ha un effetto dannoso sul corpo. - Nel caso in cui uno di quosti elementi si stato ingerito, consultare immediatamente un medico.

AVVERTENZA

• Utilizzare sempre due o più personne per montare, INSTALLARE o spostare il giradischi. - La caduta del giradischi pottrebbe causate lesioni.
• Fare attentzione a non incastrarsi le mani e/o le ditta nell'unità giradischi quando si monta il produttore.
• Le mani e/o le ditta potrebbero subire lesioni.

Montaggio della base per braccio sul riproduktore

Attenzione

• Lavorare su una superficie pianà e stabile.

(1) Scollegare il cavo di collegamento dell'unità di controllo, il cavo fono, il cavo di messa a terra, ecc.
(2) Rimuovere il giradischi. (Vedere "Per rimuovere il giradischi" ( 15) nelle Istruzioni per l'uso di SL-1000R)
(3)Rimuovere gli isolatori. Posizione due cuscini di imballaggio在整个unita principale per sollevare, quindi ruotare gli isolatori nella direzione migliorata nella figura di seguito.

(4) Posizionare l'unita principale verticalmente su un lato del foglio di protezione fornito con l'unita principale.

04

(44)(45)

(5) Usando l'apposita chiave esagonale, rimuovere le viti di montaggio dell'unità giradischi. (i sette punti indicati nella figura di seguito)

(6) Posizionare un cuscino di imballaggio除去l'unita principale per porla in posizione inclinata. Usando l'apposita chiave esagonale, rimuovere le rimanenti viti di montaggio dell'unità giradischi.(i due punti indicati nella figura di seguito)

(7) Posizione are due cuscini di imballaggio除去的单位 per sollevare.

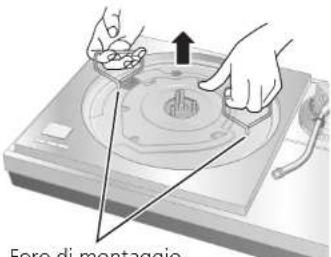

(8)Serrare le viti della maniglia rimovibile nei fori di montaggio della maniglia rimovibile sull'unità giradischi. Sollevare lentamente l'unità giradischi per rimuoverla.
Rimuovere con attenzione per evitare di far impigliare il cavo di collegamento dell'unità di controllo nell'involucro e simili.

Foro di montaggio della maniglia rimovibile

Attenzione

• Serrare la maniglia rimovibile ruotandola 5 o più volte. Se è stata serrata fino in fondo, rilasciarla leggermente. Non serrare saldamente.

(9) Togliere dall'involucro il coperchio nella posizione in cui il braccio verrà montato.
- Usando l'apposita chiave esagonale, rimuovere le due viti di montaggio.
A seconda del tipo di braccio (tipocerto o tipo lungo),il suo punto di montaggio e predeterminato. ( Pagina 8)

Per rimuovere il coperchio, sollevarlo diritto verso l'alto.

Montaggio della base per braccio sul riproduktore (continua)

(10) Montare il braccio sulla base per braccio.
Fare riferimento al foglio illustrativo del braccio.

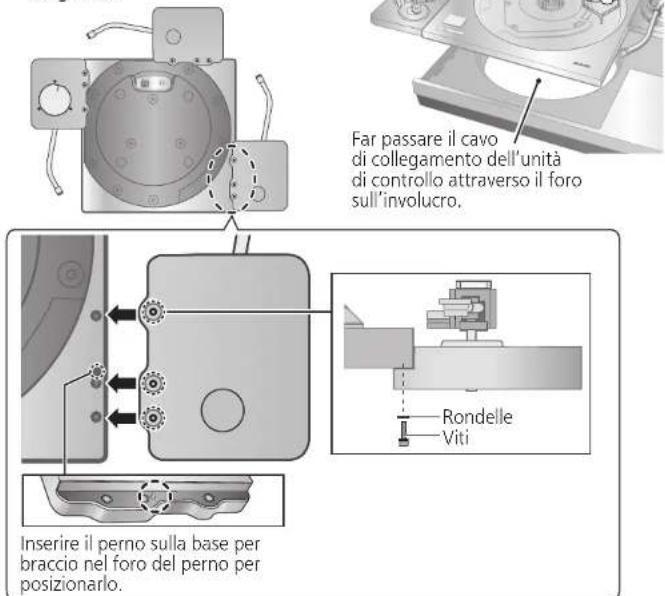

(11) Montare la base per braccio sull'unità giradischi.
- Montare nella posizione appropriata.
- Allineare la posizione del perno e dei fori delle viti sulla base per braccio conQLella del foro del perno e dei fori delle viti sul lato del giradischi, quindi serrare le viti (tre positizioni) con la chiave esagonale.

06 Italiano (46); (47)

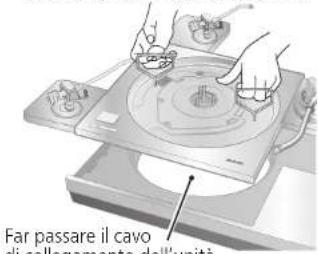

(12) Serrare le viti della maniglia rimovibile nei fori di montaggio della maniglia rimovibile sull'unità giradisch e montare lentamente l'unità giradischii sull'involucro.
Montare facendo attenzione a non far impigliare il cavo di collegamento dell'unità di controllo nell'involucro e simili.

di collegamento dell unita di controlloattraverso il foro sull'involcro.

(13) Mettere un cuscino di imballaggio除去l'unita principale per porla incinata in modo da serrare le viti di montaggio dell'unità giradischi con l'apposita chiave esagonale. (i due punti indicati nella figura di seguito)

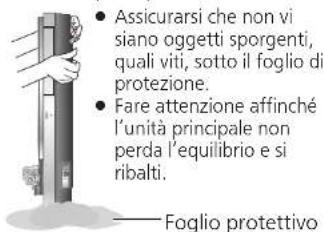

(14) Posizionare I'unita principale verticallymente su un lato del foglio di protezione fornito con I'unita principale.

Assicurarsi che non vi siano oggetti sporgenti, quali viti, sotto il foglio di protezione.
- Fare attentione affiné leunita principale non perda l'equilibrio e si ribalti.

Foglio protettivo

(15) Usando l'apposita chiave esagonale, serrare le viti di montaggio dell'unità giradischi. (i sette punti indicati nella figura di seguito)
Ricontrollare che le viti in tutte le nove posizioni, incluse le due serrate al passaggio (13), siano saldamente serrate.

(16) Fissare gli isolatori sull'unita.
- Posizione due cuscini di imballaggio除去l'unita principale per sollevare, quando ruotare gli isolatori nella direzione,.在哪，她在哪。

(17) Montaggio del giradischi (Vedere "Montaggio del giradischi" ( 15) nelle Istruzioni per l'uso di SL-1000R)

Italiano

Modelli/specifiche di braccio per produttore

Posizione di montaggio del braccio di tipo corto

Posizione di montaggio del braccio di tipo lungo

Dimensioni esterne: 133× 25× 171mm

(larghezza × altezza × profondita)

SH-TB10-S

Senza foro di montaggio del braccio.
Lavorare come necessario per adattare al braccio.

Peso:1360g

SH-TB10SM1-S

Produzione supportato: SME
Modello supportato:M2-9R
Posizione di montaggio: Tipo corto
Peso:1130g

08Italiano

(43)(49)

SH-TB10TC1-S

Produzione supportato: Technics
Modello supportato: EPA-100mk2
Posizione di montaggio: Tipo corto
Peso: 1170 g

SH-TB10SM2-S

Produzione supportato: SME
Modello supportato: M2-12R
Posizione di montaggio: Tipo lungo
Peso: 1130 g

SH-TB10RT1-S

Produzione supportato: ortofon
Modello supportato: AS-212S, RS-212D
Posizione di montaggio: Tipo corto
Peso: 1200 g

SH-TB10JL1-S

Modellospupportato:SA-250
Posizione di montaggio: Tipo corto
Peso:1160g

SH-TB10KD1-S

Produzione supportato:IKEDA Modello supportato:IT-345 CR-1 Posizione di montaggio: Tipo corto Peso: 1300g

SH-TB10RT2-S

Produzione supportato: ortofon
Modello supportato: AS-309S, RS-309D
Posizione di montaggio: Tipo lungo
Peso: 1200 g

SH-TB10JL2-S

Produzione supportato : JELCO
Modellso supportato : SA-750L
Posizione di montaggio : Tipo lungo
Peso : 1200 g

SH-TB10KD2-S

Produzione supportato:IKEDA
Modellospportato:IT-407 CR-1
Posizione di montaggio: Tipo lungo
Peso: 1300g
