Tipo di prodotto	Giradischi a trazione diretta
Marca	Technics
Modello	SL-100C
Dimensioni (L × A × P)	453 × 169 × 372 mm
Peso	Circa 9,9 kg
Alimentazione	110-240 V CA, 50/60 Hz
Consumo elettrico	8,0 W (in funzione), 0,2 W (spento)
Motore	Motore CC senza spazzole (trazione diretta senza nucleo)
Velocità di rotazione	33-1/3 giri/min, 45 giri/min, 78 giri/min
Coppia di avviamento	0,18 N·m
Tempo di accelerazione	0,7 s (da fermo a 33-1/3 giri/min)
Wow e flutter	0,025 % W.R.M.S.
Piatto	Alluminio pressofuso, diametro 332 mm, peso circa 2,0 kg
Tipo di braccio	Statico bilanciato
Lunghezza effettiva del braccio	230 mm
Sbalzo	15 mm
Campo di regolazione dell'altezza del braccio	0 - 6 mm
Campo di regolazione della pressione di puntale	0 - 4 g (lettura diretta)
Testina fornita	Tipo VM (equivalente Audio-Technica AT-VM95C), tensione di uscita 4,0 mV, peso 6,1 g
Pressione di puntale consigliata (testina fornita)	1,8 - 2,2 g (standard 2,0 g)
Dispositivo antiscivolo	Sì, regolabile
Funzione di sollevamento automatico	Sì (interruttore sul retro)
Accessori inclusi	Piatto, tappetino, coperchio antipolvere, adattatore 45 giri, contrappeso, testina con guscio portatestina, cavi PHONO, cavo di terra, cavo di alimentazione
Temperatura di funzionamento	0 °C a +40 °C
Umidità di funzionamento	35 % a 80 % UR (senza condensa)

Domande frequenti - SL100C TECHNICS

Come regolare l'equilibrio orizzontale del braccio?

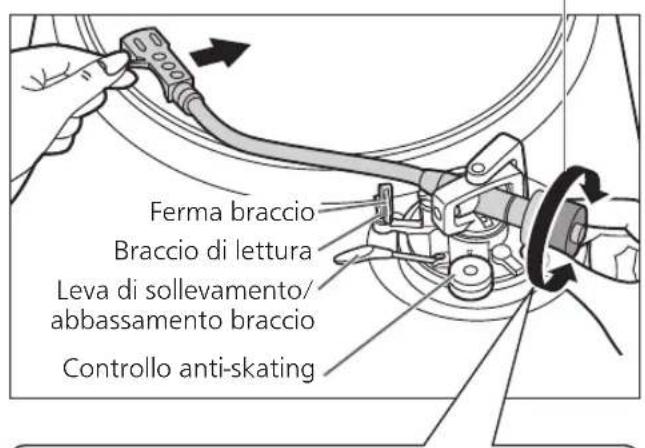

Libera il braccio dal supporto, poi ruota il contrappeso di bilanciamento finché il braccio non è approssimativamente orizzontale. Fai attenzione a non toccare la puntina con il piatto o con il telaio.

Qual è la pressione di puntale consigliata per la testina fornita?

La pressione di puntale consigliata è di 1,8 - 2,2 g (2,0 g in standard). Utilizza il comando della pressione di puntale per regolare il contrappeso.

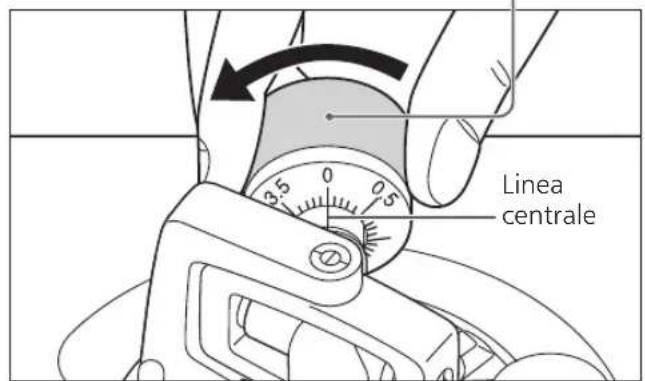

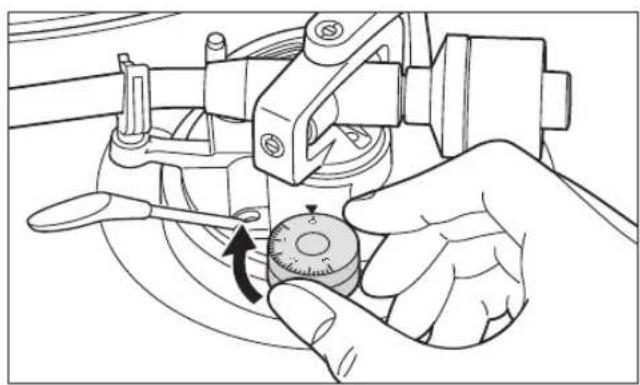

Come regolare l'antiscivolo?

Ruota il comando del dispositivo antiscivolo sullo stesso valore della pressione di puntale di lettura. Per una pressione di 3 g o superiore, imposta su «3».

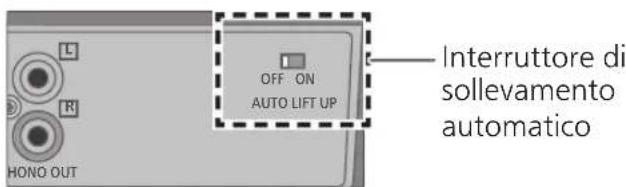

Come attivare la funzione di sollevamento automatico?

Con l'apparecchio spento, porta l'interruttore di sollevamento automatico sul retro in posizione ON (impostazione di fabbrica). Ciò solleva automaticamente il braccio alla fine del disco.

Perché non c'è audio o l'audio è debole?

Controlla che i cavi PHONO siano collegati ai morsetti PHONO dell'amplificatore. Assicurati che il cavo di terra sia correttamente collegato. Controlla anche le connessioni dei fili del guscio portatestina.

Come pulire la puntina di lettura?

Rimuovi il guscio portatestina, poi spazzola delicatamente la puntina dalla base verso l'estremità con una spazzola morbida. Usa un detergente per dischi per i dischi.

Posso sostituire la testina con un modello di terze parti?

Sì, la testina è sostituibile. Rimuovi la testina fornita allentando le viti, poi fissa la nuova regolando lo sbalzo a 52 mm dall'estremità di montaggio del guscio.

Come riprodurre un disco 45 giri?

Premi il pulsante di selezione della velocità [45]. Usa l'adattatore per dischi 45 giri fornito sul perno centrale. Per i 78 giri, premi contemporaneamente [33] e [45].

Cosa fare in caso di ronzio (hum) durante la riproduzione?

Allontana gli altri dispositivi e i loro cavi di alimentazione dal cavo PHONO. Assicurati che il filo di terra PHONO sia correttamente collegato al morsetto di terra dell'amplificatore.

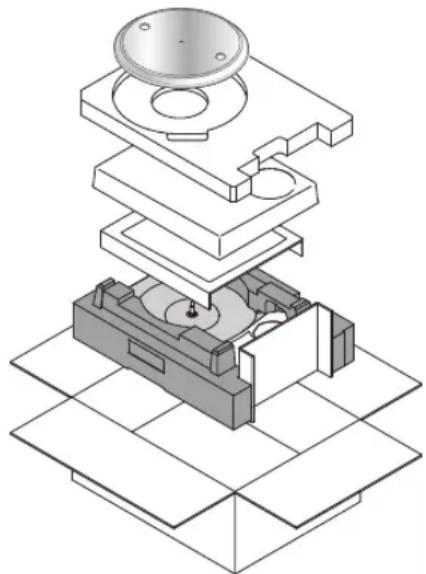

Come spostare il giradischi in sicurezza?

Rimuovi il piatto e il tappetino, avvolgili accuratamente. Rimuovi il guscio portatestina e il contrappeso. Fissa il braccio con la clip e del nastro adesivo. Imballa l'unità principale in una coperta. Se possibile, usa l'imballaggio originale.

MANUALE UTENTE SL100C TECHNICS

Giradischi ad azionamento diretto

Sistema de actionamento directo del plato giratorio

Istruzioni per l'uso

Grazie per averereacquistatoquesto prodotto.

Leggere attendamente queste istruzioni prima di utilizzato quello prodotto e conservare il presente manuale per uso futuro.

Note sulle descrizioni contenate in queste istruzioni per I'uso

• Le pagine da consultare sono indicate con ( 00)
• Le illustrazioni presenti nel manuale posso sono differire dal vostro apparecchio.

Caratteristiche

Motore coreless a presa diretta per elevata precisione, rotazione stabile e alta affidabilità

• Una rotazione stabile viene ottenuta combinando il motore coreless a presa diretta, che riduce le piccolissime vibrazioni durante la rotazione, con la Tecnologia di controllo del motore che commuta la modalità di azionamento in base allo stato operativo del motore.
• Oltre a fornire prestazioni eccellenti, il motore a presa diretta non richiede alcuna manutenzione né sostituzione delle parti.

Cuscinetti di alta precisione per braccio giradischi ad alta sensibilità

• Il cuscinetto tagliato a macchina, ad alta precisione, utilizzato nel braccio giradischi con sospensioni cardaniche consente un' elevata sensibilità di risposta iniziale e un tracciamento accurato dei dischi.

Funzione di sollevamento automatico per sollevare automaticamente il braccio giradischi

• Questa unità è provvista di una funzione di sollevamento automatico per sollevare automaticamente il braccio giradischi al termine della riproduzione di un disco.

Pacchetto completo, che comprende quanto segue, per godere della riproduzione dei dischi

• Cartuccia tipo VM di alta qualità.

Sommario

- Prima dell'uso

Precauzioni per la sicurezza 04
Accessori 06
Nomi dei componenti 08

osn,||ap eW!d

Per 初始化

Montaggio del giradischi 10

• Prima di montare il giradischi 11
  Montaggio del giradischi 11
  Montaggio del tappetino del piatto 11
  Montaggio della consortiglia portatestina 11
  Montaggio del contrappeso 11
  Per rimuovere il giradischi 11

e!z!u!r d

Collegamenti installazione 12

• Collegamento a un amplificatore o componente integrato 12
  Installazione 13
  Montare il coperchio antipolvere 13

Regolazione 14

• Bilancimiento orizzontale 14

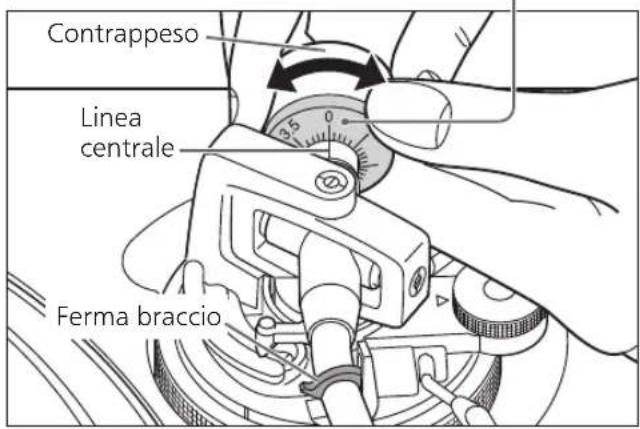

• Pressione della puntina 14
• Anti-skating 15

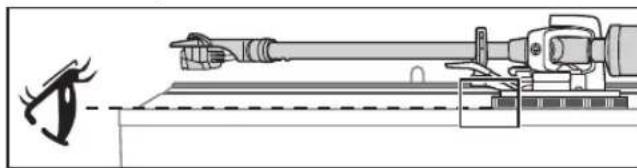

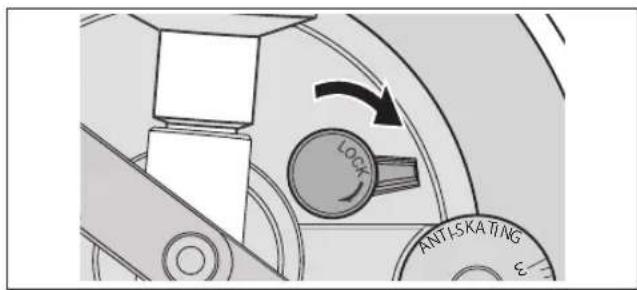

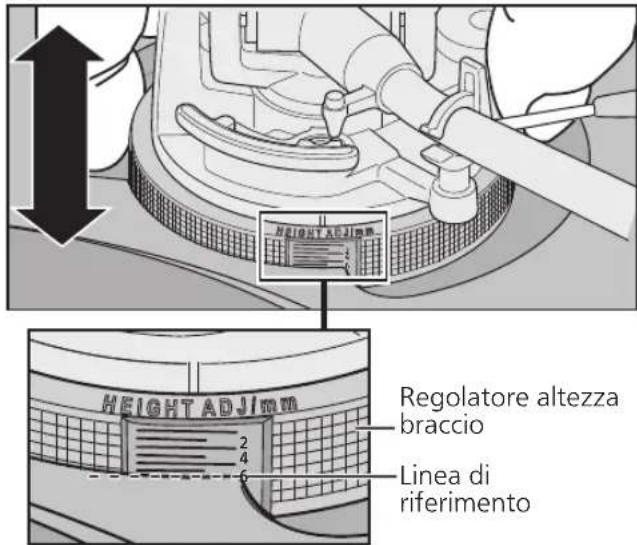

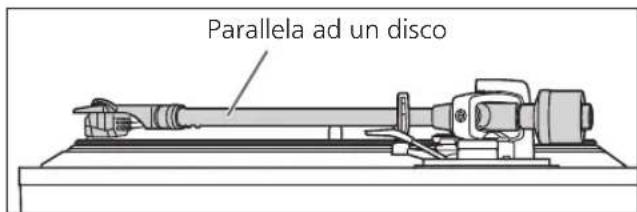

  Altezza del braccio giradischi 16

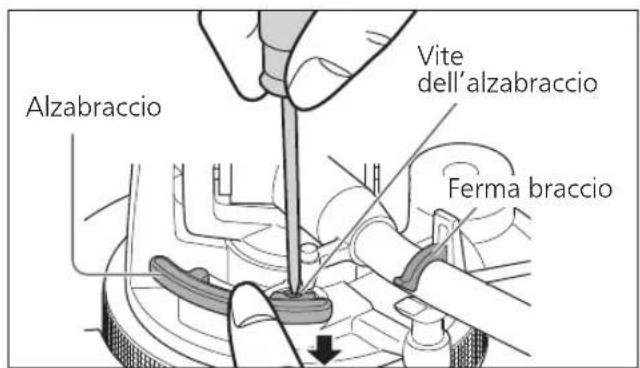

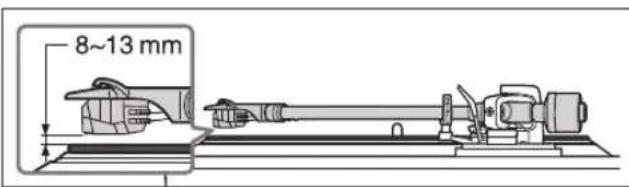

  Altezza dell'alzabraccio 17

In riproduzione

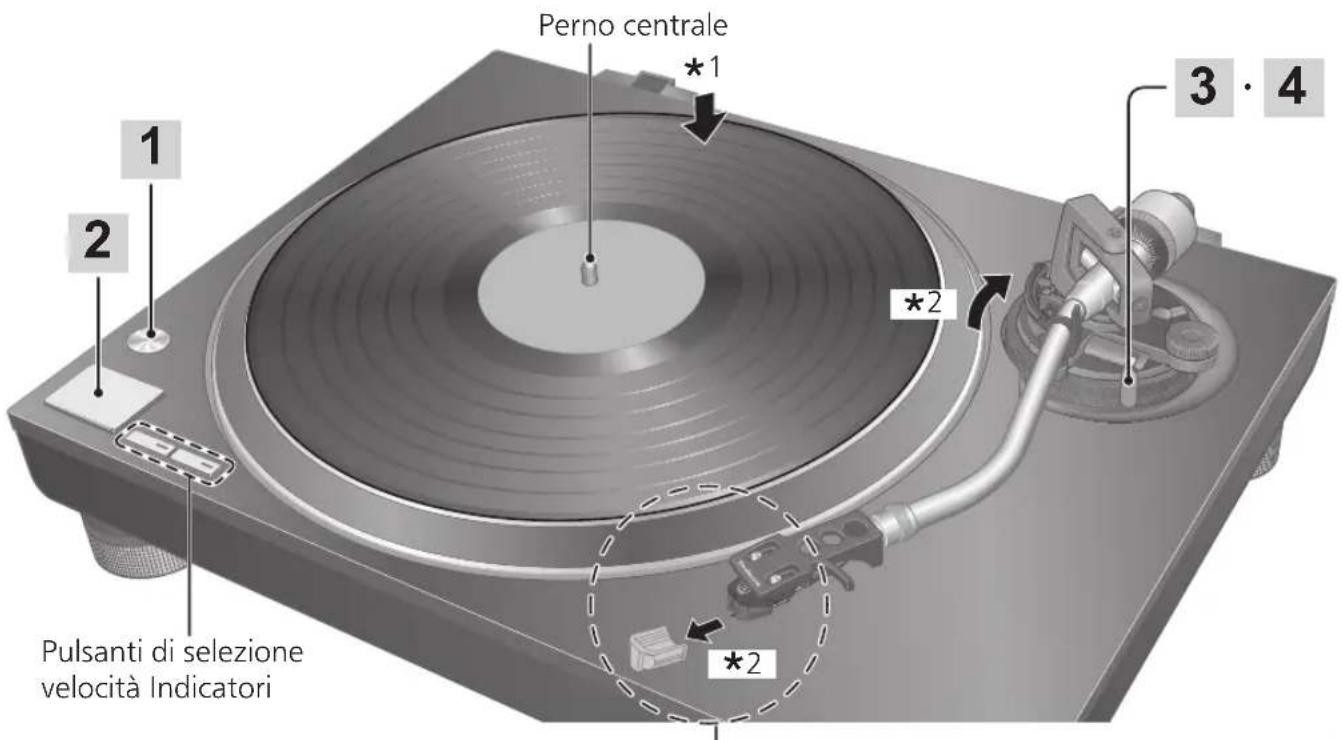

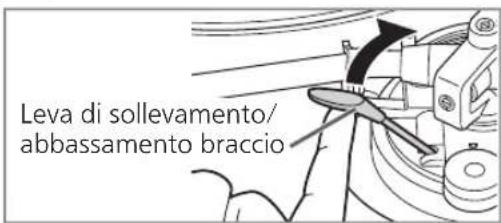

Lettura dei dischi 18

aounnpuui

Manutenzione

Manutenzione 20

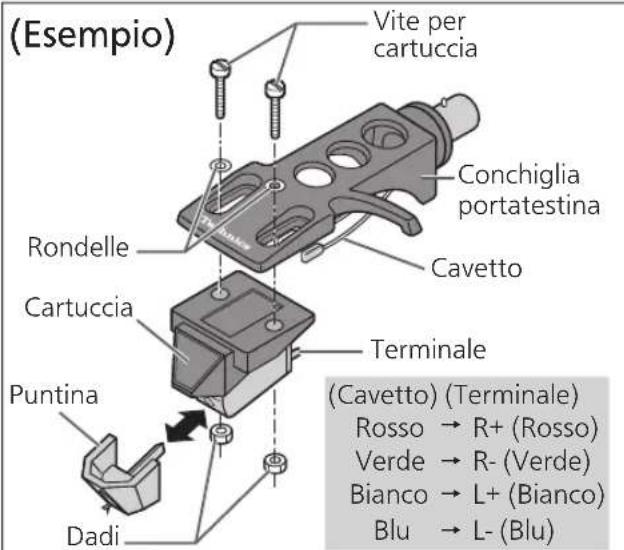

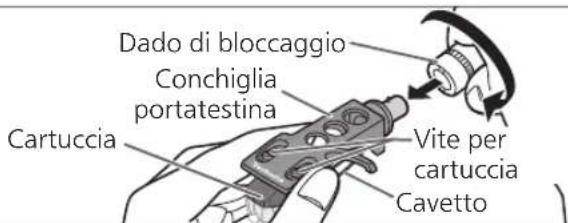

Sostituzione della cartuccia 21

Guida alla risoluzione dei problemi 22

Dati tecnici 23

Precauzioni per la sicurezza

ATTENZIONE AVVERTENZA

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

-Non esporre esta unità alla pioggia, umidità, gocciolamenti o spruzzi.

-Non posare oggetti contenti liquidi, come un vaso di fiori, su questa unità.

-Utilizzare solo gli accessori consigliati.

-Non rimuovere le coperture.

-Non riparare quest'unità da soli. Per qualsiàri riparazione rivolgersi a un tecnico qualificato.

-Non introdurre oggetti metallici all'interno di questa unità.

-Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

-Accertarsi che la tensione di alimentazione corrisponda a quella indicata su esta unità.

• Inserire fino in fondo la spina del cavo di alimentazione nella presa.

-Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.

-Non maneggiare la spina con le mani in bagnate.

-Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.

-Nonutilizzareuna spina o una presa di rete danneggiate.

• La presa di rete è il disposativo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente alla presa di corrente.

• Assicurarsi che il perno della messa a terra sul cavo di alimentazione sia collegato saldamente per evitare scosse elettriche.

-Un componente con costruzione di CLASSE I deve essere collegato ad una presa elettrica dotata di messa a terra di protezione.

Unità

Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
- Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumento la distance tra但这a unità e il cellulare.
- Questa unità è progettata per l'uso nei paesi con clima tropicale.
Non posizionare oggetti sull'unita. L'unità si surriscalda quando è accesa.

Colloczione

• Collocare esta unità su una superficie pianà.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

-Per mantenere una buona ventilazione, non installare o sistemare esta unità in uno scaffale dei libri, armadietto incorp.orato od altri spazio ristretto.

-Non ostruire le aperture di ventilazione di但这a unità con giornali, tovaglie, tende ed altri oggetti simili.

-Non esporre esta unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

• Assicurarsi che la posizione di collocamento si a robusta abbastanza da reggere il peso dell'unità ( 23) .
  Non sollevare o trasportare questa unita tenendola per una manopola. Questo potrebbe causare la caduta dell'unita e seguenti lesioni personali o malfunzionamento dell'unità.
• Tenere qualsiasi scheda IC o schedamagnetica, come una carta di credito, lontane dal giradischi.

-In caso contrario la scheda IC o la scheda magnetica potrebbe divertare inutilizzabile a causa dell'effetto magnetico.

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo sibolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuale arrivapagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e risciclaggio di vecchi prodotti vi Invitation a portarli negli apposti puniti di raccolta secondo la legislazione vigente nel vosto paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di quosti rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Accessor

Alcune parti sono state smontate per evitare danni durante la spedizione.

Verificare e identificare gli accessori in dotazione.

(Alcune parti degli accessori sono fornite in una borsa)

Giradischi (1 pz.) (TYL0359)	Tappetino del piatto (1 pz.) (TEFX5019)	Coperchio antipolvere (1 pz.) (TTFA0457)
Adattatore disco EP (1 pz.) (TPH0339)	Contrappeso (1 pz.) (TYL0361)	Conchiglia portatestina con cartuccia (1 pz.) (TYL0576)
		La consortia portatestina viene fornita con una cartuccia equivalente a "Audio-Technica AT-VM95C".
Cavo PHONO (1 pz.) Cavo di messa a terra PHONO (1 pz.) (TAQ0036)	Cavo di alimentazione CA (1 pz.) (K2CM3YY00055)

• I numero di modello degli accessori sono aggiornati a gennaio 2021. Sono soggetti a modificheenza preavviso.
• Conservare il materiale di imballaggio dopo aver estratto la merce.
  Può essere utile quando si trasportà il prodotto su lunghe distance.
• Seguire le normative locali per lo smaltimento del prodotto.
• Non utilizzato altri cavi di alimentazione CA, cavi PHONO e cavi di messa a terra PHONO ad eccezione di quelli in dotazione.
• Tenere la cartuccia, i dadi, le viti e le rondelle fuori alla portata dei bambini per evitare che possano inghiottirli.
• La punita è un materiale di consumo.
  Quando è necessaria la sostituzione, acquistare Audio-Technica "AT-VMN95C"

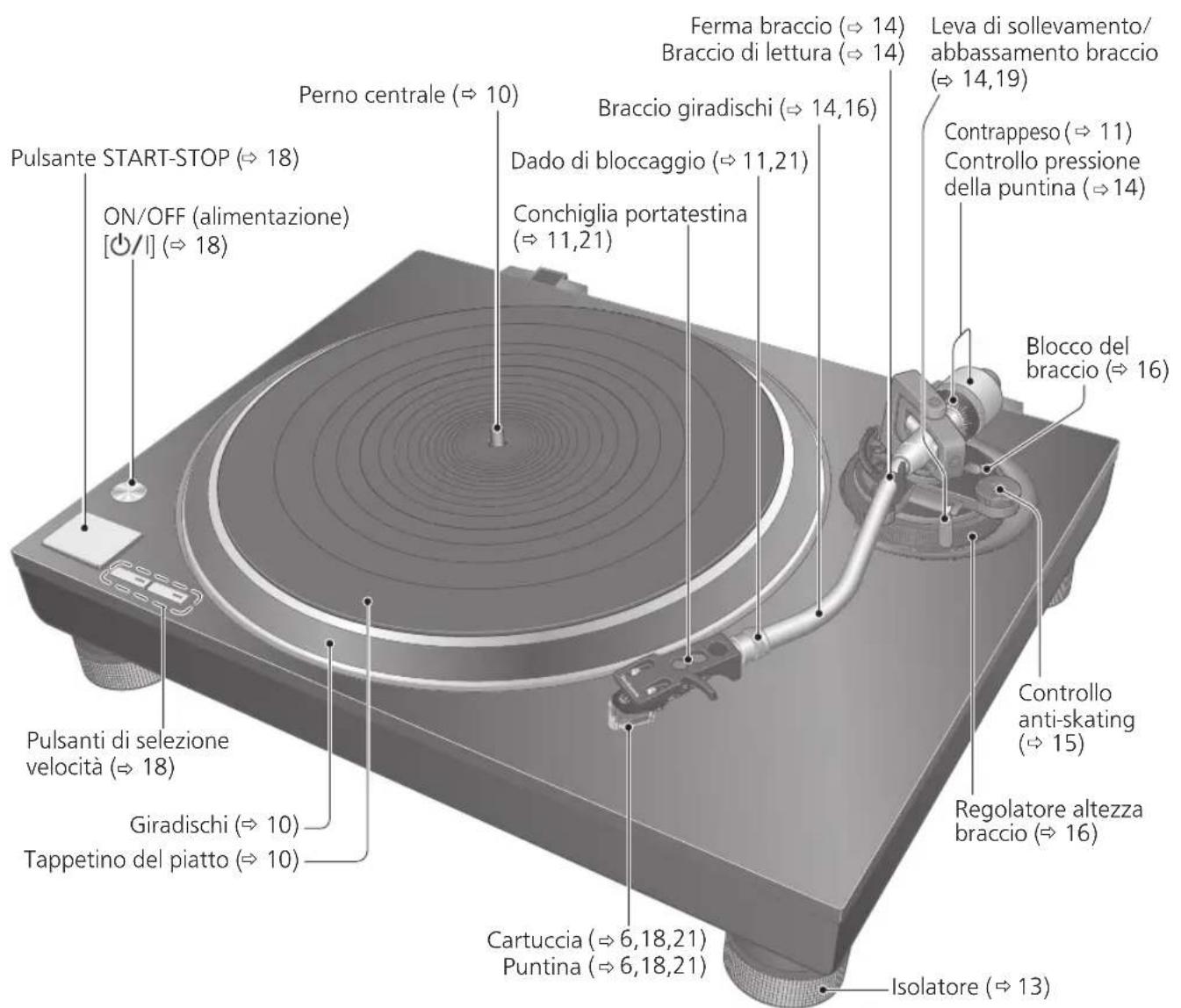

Nomi dei componenti

I numero come ( 00) indicano le pagine di riferimento.

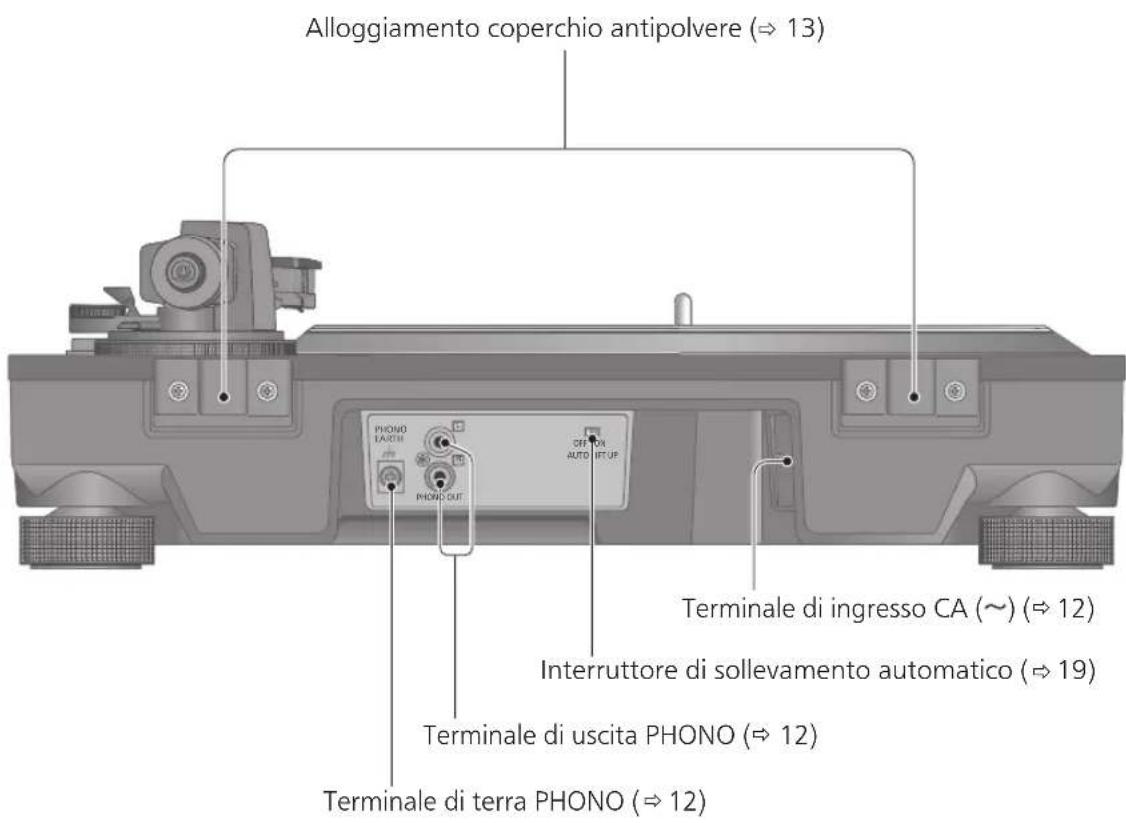

Parte anteriore

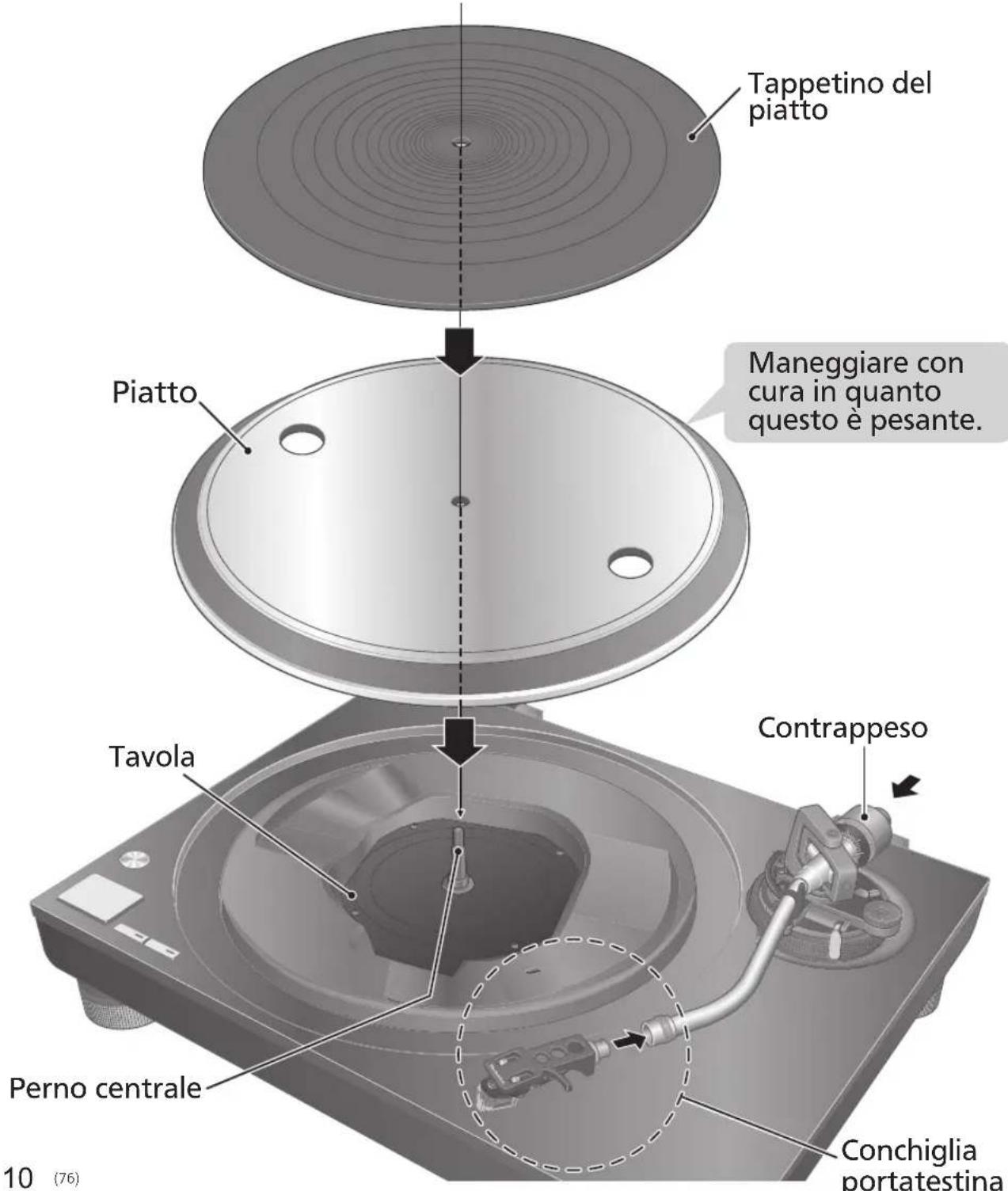

Montaggio del giradischi

Alcune parti sono state smontate per evitare danni durante la spedizione.

Montare il giradischi nell'ordine seguente.

Attenzione

• Prima di impostare, inseire la protezione della puntina per proteggere la punta della puntina ( 18) , riportare il braccio giradischi sul braccio dilettura e fissarlo con il ferma braccio.
  Non collegare il cavo di alimentazione CA finché non si è completato il montaggio.
• Durante il montaggio del giradischi, evitare che corpi estranei penetrino tra l'unità principale e il giradischi.
  Non toccare o graffiare la tavola.

10 (76) Italiano

Prima di montare il giradischi

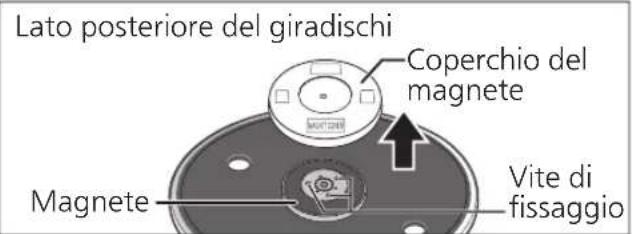

1 Rimuovere il coperchio del magnete dal giradischi.

• Un magnete e il relativo coperchio sono presenti sul lato posteriore del giradischi. Rimuovere il coperchio del magnete prima di installerlo sull'unità principale.

Attenzione

• Tenere qualsiasi oggetto sensibile al magnete, ad esempio schede magnetiche, lontano dal magnete.
• Evitare che il giradischi urti l'unità principale o cada.
  Evitare che polvere o polvere di ferro aderiscano al magnete sul lato posteriore.
  Non toccare le viti di fissaggio (tre posizioni) del giradischi. Le prestazioni di classificazione non potranno essere garantite se sono fuori posizione.

Montaggio del giradischi

2 Sistemare lentamente il giradischi sul perno centrale.

Attenzione

• Fare attenzione quando si maneggia il giradischi in quanto è pesante.
• Evitare che le dita rimangano incastrate.
• Eliminare impronte digitali o sporco con un panno morbido.

Montaggio del tappetino del piatto

3 Appoggiare il tappetino sul piatto girevole.

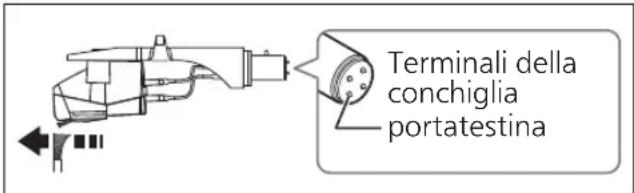

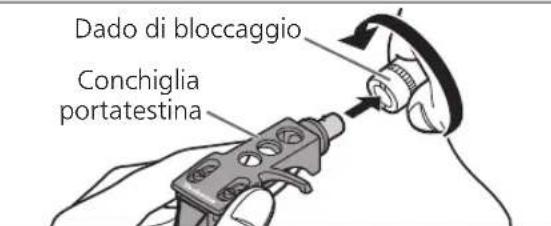

Montaggio della conchiglia portatestina

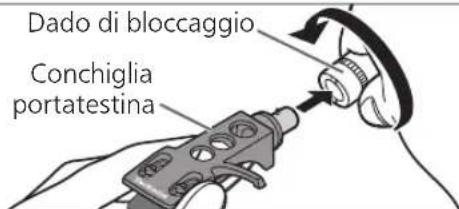

4 Montare la consortiglia portatestina con la cartuccia nel braccio. Mantenere la consortiglia portatestina orizzontale e serrare il dato di bloccaggio.

• Fare attenuation a non toccare la puntina.

Montaggio del contrappeso

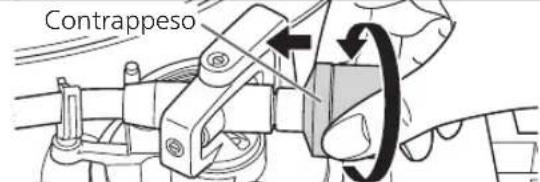

5 Montare il contrappeso sulla parte posteriore del braccio del giradischi.

Nota

L'internodelcontrappeso etutto.

Per rimuovere il giradischi

Come molto nella figura a destra, insereire le dita nei due fori sul giradischi, tenere premuto il centro del perno verso il basso e giradischi verso l'alto.

rimuovere il

Collegamenti e installmente

• Spagnere tutte le unità e scollegare il cavo di alimentazione CA alla presa prima di effettuare i collegamenti.
• Ricollegare il cavo di alimentazione CA solo dopo aver completato tutti gli altri collegamenti.
• Assicurarsi di collegare il cavo di messa a terra PHONO. In caso contrario potrebbe sentiri un ronzio.
• Leggere ancile manuale di istruzioni del dispositivo collegato.

Collegamento a un amplificatore o componente integrato

1 Specnere l'unità e il dispositivo collegato e scollegare i cavi di alimentazione CA alla presa di corrente.
2 Collegare il cavo PHONO e il cavo di messa a terra PHONO ai terminali di ingressso PHONO degli appearechi collegati.
- Se l'amplificatore collegato non ha i terminali PHONO, non è possible ottener e un volume o una qualità del suono adeguati.
3 Collegare il cavo di alimentazione CA.
- Controllare la potenza in watt della presa CA sull'apparecchio collegato prima di utilizzarlo per questa unità. Per il consumo energetico di questa unità, fare riferimento alle specifiche. ( 23)

Attenzione

• Serrare il terminale di terra PHONO utilizzando un cacciavite con testa a croce.

Nota

• Interruttore standby/accesso [0/1] Premere per commutare l'unità nella modalità accesa a standby o viceversa. In modalità standby, l'unità continua a consumare una piccola quantità di corrente. Rimuovere la spina principale dalla presa elettrica se non si intende utilizzato l'unità per un lungo periodo di tempo. Posizionare l'unità in modo che la spina possa essere rimossa lavoramente.

Installazione

Installare l'unità su una superficie orizzontale protetta dalle vibrazioni.

Allontanare quanto più possibile l'unità dai diffusori.

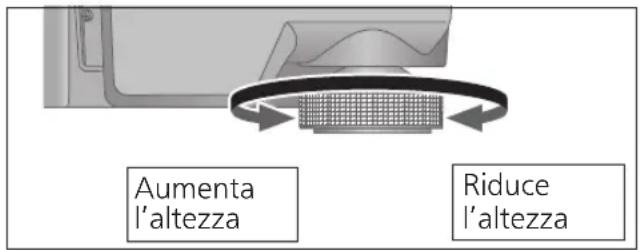

Regolare l'altezza per posizionare I'unità in orizzontale

Sollevare l'unità principale per ruotare gli isolatori e regolare l'altezza.

In senso orario: Riduce l'altezza.
- In senso antiorario: Aumenta l'altezza.

Attenzione

Non ruotare eccessivamente gli isolatori. Ciò potrebbe causare un loro distaccamento o danneggiamento.

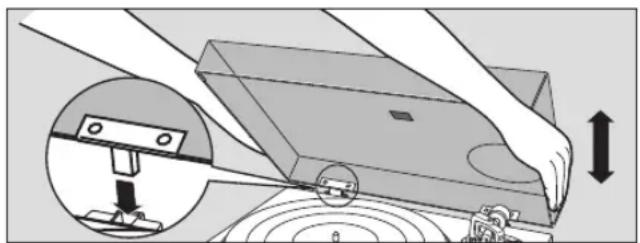

Montare il coperchio antipolyvere

1 Reggere il coperchio antipolverre con entrambe le mani e inserirlo nel relativo spazio di montaggio ( 9) sullettore.

Per rimuovere il coperchio antipolvere, tenerlo aperto e sollevarlo.

Attenzione

• Riportare il braccio del giradischi sul braccio dilettura e fissarlo con il ferma braccio prima di fissare o rimuovere il coperchio antipolvere.
• Rimuovere il coperchio antipolvere durante la riproduzione.
• Quando si insertisce il coperchio antipolvere, impedire che la punta dei cardini colpisca e danneggi l'unità principale.

Note per l'installazione

• Prima di spostare l'unità, spegnere l'unità, estrarre la spina di alimentazione e scollegare tutti i dispositivi connessi.
  Assicurarsi che l'unità non sia esposta alla luce diretta del sole, alla polvere, all'umidità o al calore di un calorifero.
• L'unità potrebbe captere interferenze dall'a radio se presenti nelle vicinanze. Tenere l'unità quando più lontano possibile da una radio.
  Non installare I'unita su una fonte di calore.
• Evitare luoghi con grande variazioni di temperatura.
• Evitare luoghi con frequente formazione di condensa.
  Evitare luoghi instabili.
  Non posizionare oggetti sull'unità.
• Non installment l'unità in uno spazio ristretto, come una libreria.
• Installare l'unità in una posizione ben lontana da pareti o altri dispositiivi per assicurare una dispersione del calore efficace dall'interno dell'unità.
• Assicurarsi che il luogo di installatione sia sufficientemente forte da所提供are il peso complessivo dell'unità e delsystema. ( 23)
• Notare che l'unità pouè essere danneggiata dal fumo di sigaretta o dall'umidità di un umidificatore ad ultrasuoni.

Condensa

Pensare di prendere una bottiglia fredda dal frigorifero. Se la si lascia in una stanza per un po', delle gocce di rugiada si formeranno sulla superficie della bottiglia. Questo fenomeno è chiamato "condensa".

• Condizioni che causano la formazione di condensa
  Rapida variazione di temperatura (causata spostando da un luogo caldo ad un luogo freddo o viceversa, rapido raffreddamento o riscaldamento, o esposizione diretta ad aria fredda)
  Elevata umidità in una stanza con tanto vapore, ecc.
  Stagione piovosa
• La condensa può danneggiare l'unità. Se ciò si verifica, spegnere l'unità e lasciarla finché non si adatta alla temperatura ambiente (circa da 2 a 3 ore).

Bilanciamento orizzontale Pressione della punina

Preparazione

• Per prima casa, rimuovere il coperchio antipolvere.
  Rimuovere la protezione della puntina facendo attenzione a non danneggiarla ( 18) ,quindi rilasciare il ferma braccio.
• Abbassare la leva di sollevamento/abbassamento braccio.
• Ruotare il controlo anti-skating su "0".

1 Liberare il braccio dal braccio dilettura e regolare il bilanciamento orizzontale ruotando il contrappeso.

Reggere il braccio e ruotare il contrappeso nella direzione della freccia per regolare il bilanciamento finché il braccio è approximativamente orizzontale.

• Fare attenzione affinché la punita non tocchi il piatto o l'unità principale.

Il braccio è parallelo al piatto.

Il contrappeso è troppo in avanti.

Il contrappeso è troppo indietro.

Preparazione

• Riportare il braccio del giradischi sul braccio dilettura e fissarlo con ilferma braccio.

1 Ruotare il controllo pressione della testina fino a quando "0" si trovava sulla linea centrale della parte posteriore del braccio.

• Facendo quello, tener fermo il contrappeso.

Controllo pressione della puntina

Nota

• Pressione della puntina della cartuccia in dotazione: Da 1,8 a 2,2 g (2,0 g standard)
• Quando si utilizza una cartuccia venduta separatamente,fare riferimento alla guida dell'utente per la cartuccia per conoscere la pressione appropriata della puntina.

2 Girare il contrappeso per regolare la pressione della puntina appropriata per la cartuccia.

• Il controlo pressione della testina si attiva insieme al contrappeso.
• Ruotare fino a quando la linea centrale indica la pressione della punita appropriata.

Anti-skating

1 Ruotare il controllo anti-skating per regolarlo allo stesso valore del controlo pressione della puntina.

Nota

• Per pressioni dello stilo di 3 g e superiori, regolare il controllo anti-skating su "3".

Altezza del braccio giradischi

Fare esta regolazione soltanto se resa necessaria alla cartuccia usata.

Preparazione

• Posizione are un disco sul giradischi.

1 Rilasciare il blocca braccio.

Blocca braccio

2 Regolare l'altezza con regolatore altezza braccio.

Regolare l'altezza del braccio sono a quando il braccio diventa parallelo al disco.

① Utilizzare la tabella qui sotto come riferimento per trovare il segno della posizione appropriato per l'altezza della cartuccia.

(Per la consortiglia portatestina in dotazione)

Altezza cartuccia (H) in millimetri	Posizione di controllo dell'altezza
14	0
15	1
16	2
17	3
18	4
19	5
20	6

• Altezza della cartuccia in dotazione H = 17,2( mm)

(Posizione di controllo dell'altezza : 3,2)

Reggere il regolatore altezza braccio e farlo scorrere verso l'alto o verso il basso per allineare il riferimento di posizione con la linea indices. Da 0 a 6 mm sono segnati sulla manopola di regolatore altezza braccio.

• Quando si controllinga la linea di riferimento dell regolatore altezza braccio, controllare tenendo gli occhi allo stesso livello.

- Quando non si conosce l'altezza della cartuccia (A) o quando non si utilizza la consortiglia portatestina in dotazione

Rimuovere la protezione della puntina facendo attenzione a non danneggiarla, quando rilasciate il ferma braccio. Abbassare la leva di sollevamento/abbassamento braccio, appoggiare la puntina su un disco e regolare il controlledlo dell'altezza fino a quando il braccio e il disco sono paralleli.

• Se l'altezza della cartuccia (A) è troppo Bassa per renderle parallele l'una all'altra, aggiungere un "distanziatore cartuccia" (non in dotazione).

3 Al terme della regolazione dell'altezza del braccio, bloccare il braccio ruotando la manopola di blocco braccio.

• Assicurarsi di girare la manopola di blocco del braccio fino alla fine, come molto significato nell'imagine di seguito. Potrebbe essere necessario applicare una certa forza per farlo.

Attenzione

• Fare attenuation a non danneqqiare la puntina.
  Nonutilizzareil prodotto con il blocco del braccio rilasciato.
• Per una regolazione di precisione, utilizzato un livello (non in dotazione) per regolare l'altezza del braccio in modo che la cartuccia sia parallela al disco.

Altezza dell'alzabraccio

Effettuare una regolazione in base alla cartuccia, se necessario.

Preparazione

• Posizione are un disco sul giradisci.
  Rimuovere la protezione della puntina facendo attenzione a non danneggiarla ( 18) ,quindi rilasciare il ferma braccio.
• Alzare la leva di sollevamento/abbassamento braccio e spostare il braccio sopra il disco.

1 Controllare l'altezza leva dell'alzabraccio (distanza tra la puntina e la superficie del disco). Se è necessaria la regolazione, procedere al passo 2.

L'altezza dell'alzabraccio è regolata in fabbrica da 8 a 13 mm.

2 Riportare il braccio sul braccio dilettura, fissarlo con ilferma braccio etenendo premuto l'alzabraccio con un dito, ruotare la vite per regolare l'altezza.

• Ruotando la vite in senso orario si abbassa l'alzabraccio.
• Ruotando la vita in senso antiorario si abbassa l'alzabraccio.

Lettura dei dischi

Preparazione

1 Posizione are un disco (non incluso) sul giradisci.
2 Rimuovere la protezione della puntina e rilasciare il ferma braccio.

1 Premere [per accendere l'unità.

La luce strobo si accende. Viene automaticamente selezionata la velocità di 33-1/3 giri/min e l'indicatore [33] si accende.

2 Premere [START-STOP]. Il giradischi inizia a girare.

Attenzione

• Non premere [START-STOP] quando il giradischi viene rimioso.
  Se viene premuto accidentalmente [START-STOP]
  L'indicatore del pulsante di selezione della velocità ([33] o [45]) inizia a lampeggiare.
  Se lampeggia, premere [y] per specnere l'unità, installare il giradischi, quindi premere nuovamente [per accendere l'unità.
• Accendere o spagnere l'unità con il volume del dispositivo collegato impostato al minimo.

Rimozione della protezione della puntina

Rimuovere la protezione della puntina facendola scorrere linearmente e lentamente verso la parte anteriore della cartuccia facendo attenzione a non danneggiare la puntina

Applicazione della protezione della puntina

Tenere saldamente la protezione della puntina da entrambi i lati, allnearla con la parte anteriore della cartuccia e fissarla facendola scorrere lentamente facendo attenzione a non danneggiare la puntina.

Protezione della puntina

3 Alzare la leva di sollevamento/ abbassamento braccio e spostare il braccio sopra il disco.

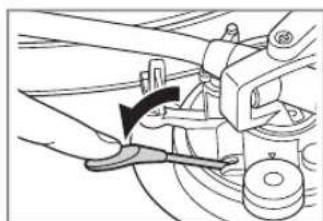

4 Abbassare lentamente la leva di sollevamento/abbassamento. Il braccio si abbassa lentamente.

La riproduzione inizia.

Per interrompere temporaneamente la riproduzione

Alzare la leva di sollevamento/abbassamento braccio.

• La puntina si solleva dal disco.
• Per avviare nuovamente la riproduzione, abbassare la leva di sollevamento/ abbassamento braccio.

- Quando la riproduzione termina

① Dopo aver sollevato la leva di sollevamento/ abbassamento braccio per riportare il braccio giradischi sul braccio digettura, abbassarla completeness.
② Premere [START-STOP]. L'arresto elettronico arresta delicatamente il giradischi.
③ Premere [per spegnere I'unita.
④ Bloccare il braccio con il ferma braccio.
⑤ Ripositionare la protezione della puntina (per proteggere la puntina).

Funzione di sollevamento automatico
Questa funzione solleva automaticamente il braccio giradischi al termine della riproduzione di un disco. Ciò impedisce che l'ultimo solco venga riprodotto ripetutamente. (Non arrestare la rotazione del giradischi.)

Questa funzione richiede la seguite impostazione per attivarsi. Impostazione: quando l'unità è spenta, impostare l'interruttore di sollevamento automatico sul lato posteriori su "ON". (L'impostazione di fabbrica è "ON".)

• Dopo un sollevamento automatico, assicurarsi di eseguire la procedura da ① a ⑤ descritta sopra in "Quando la riproduzione termina".

Attenzione

• A seconda del disco, potrebbe essere necessario un certo tempo (circa 60 secondi) dopo il termine della riproduzione per il funzionamento del sollevamento automatico oppure quello potrebbe funzionare nelle disco è ancora in riproduzione. Se il braccio giradischi viene sollevato durante la riproduzione, impostare l'interruttore di sollevamento automatico su "OFF".
• La funzione di sollevamento automatico potrebbe non funzionare normalmente. Perché la funzione di sollevamento automatico funzioni correttamente, la leva di sollevamento/ abbassamento braccio deve essere completeness abbassata dopo che il braccio giradischi viene riportato sul braccio digettura al termine della riproduzione.

■ Quando si riproducono dischi EP

• Premere il pulsante di selezione della velocità [45] ([45] si accende).
• Montare l'adattatore dischi EP sul perno centrale.

■ Quando si riproducono dischi SP

• Premere contemporaneamente i pulsanti di selezione della velocità [33] e [45] (78 rpm: [33] e [45] si accendono).

- Quando si utilizes una stabilitizzato di registrazione (non incluso)

• Vedere il manuale di istruzioni dello stabilizzatore del disco.
• Peso massimo: 1 kg

Manutenzione

Cura delle parti

Rimuovere completamente la polvere alla puntina e dal disco.

• Rimuovere la consortiglia portatestina con la cartuccia e pulire la puntina con una spazzola morbida. Spazzolare alla base fino alla punta.
• Utilizzare un detergente per dischi per mantenere i dischi puliti.

Pulire i terminali della consortiglia portatestina di tanto in tanto.

Pulire i terminali della conchiglia portatestina con un panno morbido e installare il portatestina sul braccio.

Abbassare il volume o spegnere

l'amplificatore prima di montare o rimuovere la conchiglia portatestina.

Si potrebbero danneggiare i diffusori se si sposta la conchiglia portatestina con il volume alto.

Pulizia del coperchio antipolvere e dell'involucro

Pulire il coperchio antipolvere e l'involucro con un panno morbido.

Non toccare la tavola durante la pulizia. In caso contrario, illettore potrebbe non funzionare.

Quando molto sporco, strizzare un panno umido per rimuovere lo sporco, quando pulire con un panno morbido.

Nonutilizzare solventi come benzina, diluenti,alcool,detergente da cucina,undetergente chimico,ecc.Qesto potrebbecausare la deformazione dell'involucro esterno o il distaccamento del rivestimento.
- Non pulire il coperchio antipolvere durante la riproduzione di un disco.
Cio potrebbe causare elettricità statica.
L'elettricità statica potrebbe causare l'attrazione del braccio verso il coperchio antipolvere.

Spostamento dell'unità

Imballare di nuovo l'unità nella sua scatola originale.

Conservare il materiale di imballaggio dopo aver estratto la merce.

Se non si è conservata la scatola originale, procedere come segue:

• Rimuovere il giradischi e il tappetino del piatto e imballarli con cura.
• Rimuovere la consortiglia portatestina e il contrappeso dal braccio e con attenzione avvolgerli.
• Bloccare il braccio sul ferma braccio e fissarlo con del nastro adesivo.
• Avvolgere con cura l'unità principale in una coperta o in carta.

Riconfezionamento

Prima di effettuare il riconfezionamento, rimuovere il contrappeso ed inseire il supporto braccio sotto il braccio.

Simbolo RAEE

Lo smaltimento del prodotto al di fuori dei Paesi UE

Questo symbolo è valido solo all'interno dell'Unione Europea.

Contattare un ufficio governativo locale o il rivenditore per confermare un modo giusto di smaltimento.

Sostituzione della cartuccia

La cartuccia cui si sono sastituita con un'altra preferita.

Rimozione della cartuccia in dotazione

1 Fissare il coperchio della puntina ( 18) e allentare il dato di bloccaggio per rimuovere il braccio giradischi alla consortiglia portatestina.
2 Allentare le viti di montaggio cartuccia per rimuovere la cartuccia in dotazione alla conciglia portatestina.

• Utilizzare un mini cacciavite piatto (4 mm) disponibile in commercio.
• Fare attenuation a non toccare la puntina.

3 Rimuovere i cavi dai terminali.
- Fare attenuation a non tagliare i cavi.

Collegamento della cartuccia

1 Fissare una cartuccia (comprata al supermercato) provvisoriamente.

Seguire le istruzioni di sostituzione della cartuccia per montarla correttamente sulla conchiglia portatestina, quando serrare leggermente le viti.

• Se le viti di fissaggio sono comprese nella cartuccia, utilizzarle.
• Quando si riproducono dischi SP,utilizzare una cartuccia per dischi SP.
  Utilizzare un mini cacciavite piatto (4 mm) disponibile in commercio.
• Fare attenuation a non toccare la puntina.

2 Regolare la sporgenza.

• Fare attenuation a non toccare la puntina.

① Spostare la cartuccia per regolare la sporgenza in modo tale che la punta della puntina sia a 52 mm alla estremità di montaggio della conchiglia portatestina, come lostrato nella figura di seguito.

② La cartuccia deve essere parallela sul portatestina se vista dall'alto e di lato (la figura è vista dall'alto).

③ Serrare la vite per cartuccia.

• Fare attenuatione affinché la cartuccia non esca.

Montaggio della conchiglia portatestina

3 Montare la conchiglia portatestina con la cartuccia nel braccio. Mantenere la conchiglia portatestina orizzontale e serrare il dato di bloccaggio.

• Fare attenuation a non toccare la puntina.

Attenzione

• Conservare le viti, le rondelle e i dadi rimossi in modo che non vadano perduti.

Guida alla risoluzione dei problemi

Prima di richiedere assistenza, verificare quanto segue. In caso di dubbi su alcuni dei punti di controllo o nel caso in cui le soluzioni indicate nella tabella non risolvano il problema, contattare il proprio rivenditore.

L'unità non si accende.

• Il cavo di alimentazione CA è collegato alla presa elettrica?

→Collegarlo saldamente. ( 12)

L'unità si accende ma non c'é il suono. Il suono è debole.

• I collegamenti ai terminali PHONO dell'amplificatore/ricevitore sono corretti?

→Collegare il cavo PHONO ai terminali PHONO dell'amplificatore. (⇒ 12)

I suoni destro e sinistro sono invertiti.

• I collegamenti del cavo di collegamento stereo all' amplificatore o al ricevitore sono invertiti?

Controllare di nuovo i collegamenti. ( 12)

• I collegamenti dei cavi della conchiglia portatestina alla cartuccia sono corretti?

Controllare di nuovo i collegamenti. ( 21)

Durante la riproduzione si sente un ronzio.

• Ci sono apparentecchi elettrici o i loro cavi di alimentazione CA sono vicino al cavo di collegamento stereo?

Allontanare gli appearecchi elettrici e i loro cavi di alimentazione CA dall'unità.

• Il cavo di messa a terra è stato collegato?

Assicurarsi che il cavo di messa a terra sia collegato correttamente. ( 12)

L'indicatore sul pulsante di selezione velocità [33] o [45] lampeggia.

Eseguire la seguente operazione quando I'indicatore sul pulsante di selezione velocità [33] o [45] lampeggia. Il sintomo cui è essere migliorato.

① PremereuOFF.
② Estrarre la spina di alimentazione, attendere almeno tre secondi, quindi insertire nuovamente la spina.
③ Premere [1]per accendere I'unita e premere [START-STOP] per far ruotare il giradischi.
- Se l'indicatore sul pulsante di selezione velocità lampeggia nuovamente, verificare quale sta lampeggiano e contattare il nostro servizio di assistenza.

Dati tecnici

Generale
Alimentazione 110	-240 V CA, 50/60 Hz
Consumo di energia	8,0 W (unità accesa) Circa 0,2 W (unità spenta)
Dimensioni (L×A×P)	453 x 169 x 372 mm
Peso Circa 9,9 k	g
Temperatura operativa	0 °Ca +40 °C
Umidità di esercizio	35 % a 80 % RH (senza condensa)
Sezione giradischi
Metodo di azionamento	Diretto
Motore Motore CC	senza spazzole
Piatto Alluminio preessofuso Diametro: 332 mm Peso: Circa 2,0 kg (compreso un foglio di gomma)
Velocità del giradischi	33-1/3 rpm, 45 rpm, 78 rpm
Coppia di avviamento	0,18 N·m (1,8 kg·cm)
Caratteristiche 0,7	secondi da fermo a 33-1/3 rpm
Sistema di arresto	Elettronico
Oscillazioni e vibrazioni	0,025 % W.R.M.S.

Sezione del braccio
Tipo Tipo statico equilibrato
Lunghezza effettiva	230 mm
Sporgenza 15 mm
Angolo di erre tracciamento	Entro 2° 32' (al solco esterno di un disco di 30 cm)Entro 0° 32' (al solco interno di un disco di 30 cm)
Angolo di compensazione	22°
Intervallo di regolazione altezza braccio	0 - 6 mm
Intervallo di regolazione pressione della puntina	0 - 4 g (lettura diretta)
Peso della conchiglia coprinitina	Circa 7,6 g
Intervallo di peso della cartuccia applicabile	5,6 - 12,0 g14,3 - 20,7 g(compreso lo shell portatestina)
Capocorda terminale della conchiglia coprinitina	Capocorda terminale 1,2 millimetri ø a 4 perni

Sezione cartuccia
Tipo	Tipo VM
Tensione di uscita	4,0 mV (1 kHz, 5 cm/sec.)
Peso	6,1 g
Pressione della puntina	Da 1,8 a 2,2 g (2,0 g standard)

I dati tecnici sono soggetti a modifiche alla preavviso.

Introduccion

Muchismasgraciasporhaberadquiridoesteaparato.
