SL100C - Plattenspieler TECHNICS - Kostenlose Bedienungsanleitung

Produkttyp	Direktantrieb-Plattenspieler
Marke	Technics
Modell	SL-100C
Abmessungen (L × H × T)	453 × 169 × 372 mm
Gewicht	ca. 9,9 kg
Stromversorgung	110-240 V AC, 50/60 Hz
Stromverbrauch	8,0 W (im Betrieb), 0,2 W (ausgeschaltet)
Motor	Bürstenloser Gleichstrommotor (kernloser Direktantrieb)
Drehzahlen	33-1/3 U/min, 45 U/min, 78 U/min
Anlaufdrehmoment	0,18 N·m
Anlaufzeit	0,7 s (vom Stillstand auf 33-1/3 U/min)
Gleichlaufschwankungen	0,025 % W.R.M.S.
Plattenteller	Aluminium-Druckguss, Durchmesser 332 mm, Gewicht ca. 2,0 kg
Tonarmtyp	Statisch ausbalanciert
Effektive Tonarmlänge	230 mm
Überhang	15 mm
Tonarmhöhenverstellbereich	0 - 6 mm
Auflagekraft-Einstellbereich	0 - 4 g (Direktablesung)
Mitgelieferter Tonabnehmer	Typ VM (entspricht Audio-Technica AT-VM95C), Ausgangsspannung 4,0 mV, Gewicht 6,1 g
Empfohlene Auflagekraft (mitgelieferter Tonabnehmer)	1,8 - 2,2 g (Standard 2,0 g)
Antiskating-Vorrichtung	Ja, einstellbar
Automatische Liftfunktion	Ja (Schalter auf der Rückseite)
Mitgeliefertes Zubehör	Plattenteller, Filzmatte, Staubschutzhaube, 45-rpm-Adapter, Gegengewicht, Headshell mit Tonabnehmer, PHONO-Kabel, Erdungskabel, Netzkabel
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchtigkeit	35 % bis 80 % rel. Luftfeuchtigkeit (ohne Kondensation)

Häufig gestellte Fragen - SL100C TECHNICS

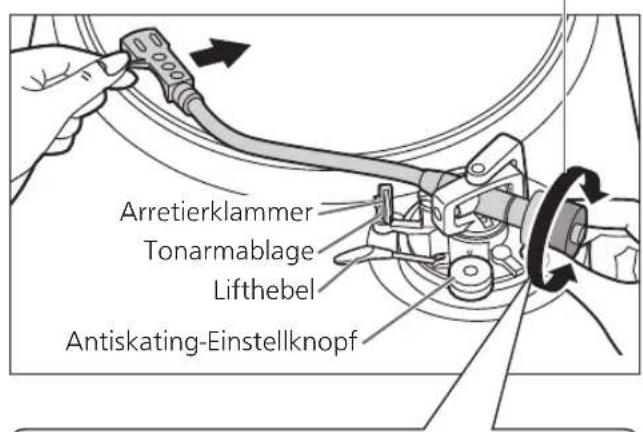

Wie stelle ich die horizontale Balance des Tonarms ein?

Lösen Sie den Tonarm aus der Halterung, drehen Sie dann das Gegengewicht, bis der Arm annähernd waagerecht ist. Achten Sie darauf, die Abtastnadel nicht auf den Plattenteller oder das Chassis zu berühren.

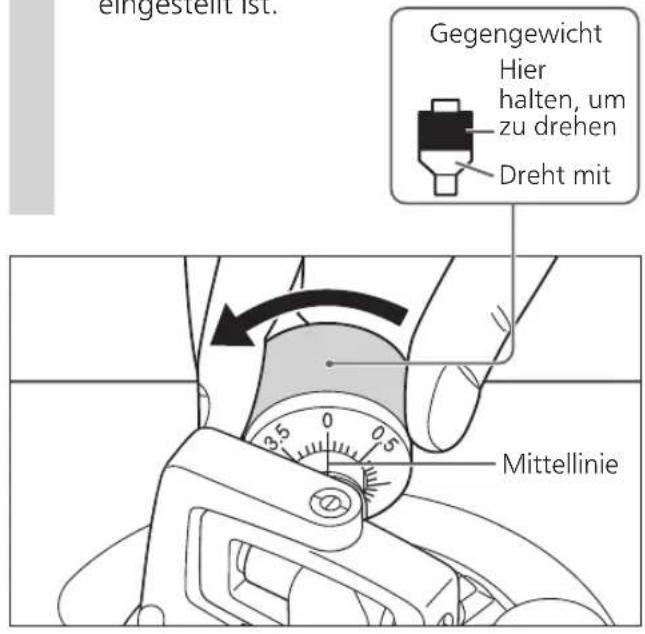

Welche Auflagekraft wird für den mitgelieferten Tonabnehmer empfohlen?

Die empfohlene Auflagekraft beträgt 1,8 bis 2,2 g (Standard 2,0 g). Stellen Sie die Auflagekraft mit dem Einstellrad am Gegengewicht ein.

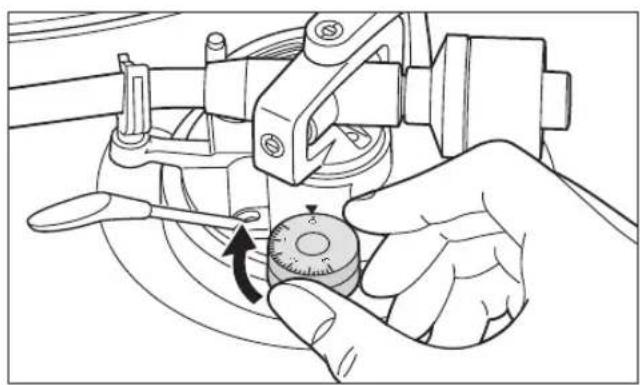

Wie stelle ich das Antiskating ein?

Drehen Sie den Antiskating-Regler auf denselben Wert wie die Auflagekraft. Bei einer Auflagekraft von 3 g oder mehr stellen Sie auf «3».

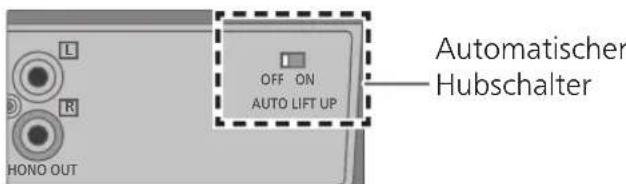

Wie aktiviere ich die automatische Liftfunktion?

Schalten Sie bei ausgeschaltetem Gerät den Schalter für die automatische Liftfunktion auf der Rückseite in die Position ON (Werkseinstellung). Dadurch wird der Tonarm am Ende der Platte automatisch angehoben.

Warum kommt kein Ton oder ist der Ton leise?

Überprüfen Sie, ob die PHONO-Kabel an die PHONO-Eingänge des Verstärkers angeschlossen sind. Stellen Sie sicher, dass das Erdungskabel korrekt angeschlossen ist. Überprüfen Sie auch die Anschlüsse der Kabel im Headshell.

Wie reinige ich die Abtastnadel?

Entfernen Sie das Headshell, bürsten Sie dann die Nadel vorsichtig von der Basis zur Spitze mit einer weichen Bürste. Verwenden Sie für die Schallplatten eine Reinigungsbürste.

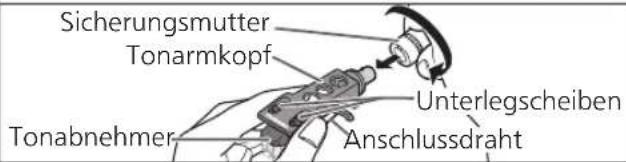

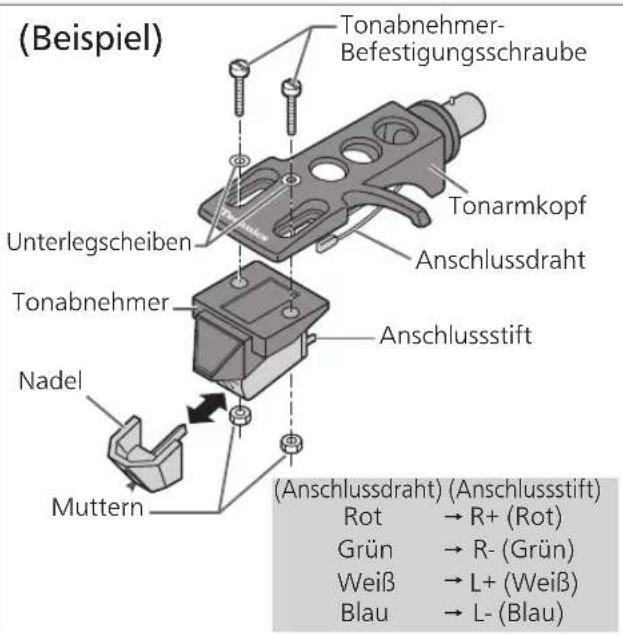

Kann ich den Tonabnehmer durch ein Fremdfabrikat ersetzen?

Ja, der Tonabnehmer ist austauschbar. Lösen Sie die Schrauben des mitgelieferten Tonabnehmers, setzen Sie den neuen ein und justieren Sie den Überhang auf 52 mm vom Montageende des Headshells.

Wie spiele ich eine 45-rpm-Schallplatte ab?

Drücken Sie die Geschwindigkeitstaste [45]. Verwenden Sie den mitgelieferten 45-rpm-Adapter auf dem Spindelmittelpunkt. Für 78 rpm drücken Sie gleichzeitig [33] und [45].

Was tun bei Brummen während der Wiedergabe?

Halten Sie andere Geräte und deren Netzkabel vom PHONO-Kabel fern. Stellen Sie sicher, dass das PHONO-Erdungskabel korrekt an die Erdungsklemme des Verstärkers angeschlossen ist.

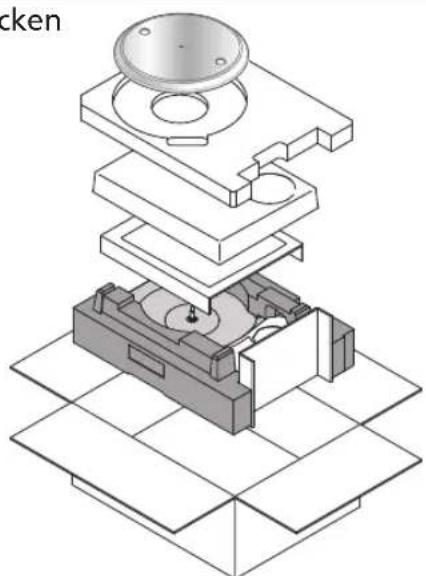

Wie transportiere ich den Plattenspieler sicher?

Entfernen Sie den Plattenteller und die Filzmatte und wickeln Sie sie sorgfältig ein. Entfernen Sie das Headshell und das Gegengewicht. Fixieren Sie den Tonarm mit der Klemme und Klebeband. Verpacken Sie das Hauptgerät in eine Decke. Verwenden Sie nach Möglichkeit die Originalverpackung.

BEDIENUNGSANLEITUNG SL100C TECHNICS

Plattenspiefer mit Direktantrieb

Wir möchten Ohnen davon danken, dass Sie sich für diesen Gerät entschieden haben.
Bittelesen Sie diese Anleitung sorgfältig durch, bevor Sie这点 Produkt verwenden, und bewahren. Sie diese Anleitung für die spätere Verwendung an einem sicheren Ort auf.

• Über die Bezeichnungen in dieser Bedienungsanleitung

• Die Seiten, die benannt werden, sind als (00) bezeichnet.

• Die gezeigten Abbildungen können sich von Ihrlem Gerät unterscheiden.

Besondere Merkmale

Kernloser Direktantriebsmotor für hohe Genauigkeit, stabile Rotation und hohe Zuverlösigkeit

Die stabile Rotation wird durch Kombination des kernlosen Direktantriebsmotors, der winzige Vibrationen während der Rotation verringert, mit der Motorsteuerungstechnik, die den Antriebsmotor abhängig vom Betriebsstatus des Motors umschaltet, erreicht.
- Zusätzlich zur überragenden Leistung erfordert der Direktantriebsmotor keinen Austausch von Teilen oder eine Wartung.

Hochprazisionslager für den hochempfindlichen Tonarm

• Das im Tonarm mit kardanischer Aufhängung verwendete, maschinengeschnittene und hochprézise Lager ermöglich eine hohe Ansprechempfindlichkeit und eine genaue Ablesung der Schallplatte.

Automatische Hubfunktion zum automatischen Anheiten des Tonarms

• Dieses Gerät ist mit einer automatischen Hubfunktion ausgestattet, um den Tonarm automatisch anzuheiten, wenn das Abspielen einer Platte beendet ist.

Komplettes Paket zum vergnüglichen Abspielen von Schallplatten, enthalt die folgenden Teile

• Hochwertiger VM-Tonabnehmer.

Inhaltsverzeichnis

Vor der Verwendung

Sicherheitsvorkehrungen 04

Zubehor 06

Bezeichnung der Teile 08

Erste Schritte

Zusammenbau des Plattenspielers 10

Vor der Anbringung des Plattentellers 11
Anbringende Plattentellers 11
AnbringenderPlattentellerauflage 11
Anbringendes Tonarmkopfes. 11
AnbringendesGegengewichtest 11
Abnehmen des Plattentellers 11

Anschlüsse und Aufstellung 12

An Schluss an einen integrierten Veränder oder ein Komponentensystem 12
- Aufstellung 13
- Aufsetzen der Staubschutzhaube 13

Einstellung 14

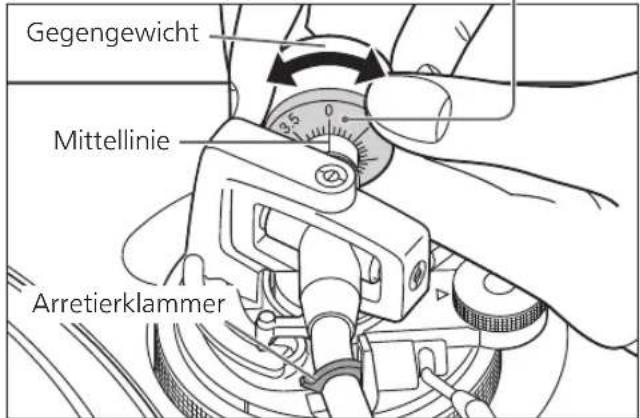

Horizontalbalance 14
- Auflagedruck 14
- Antiskating 15

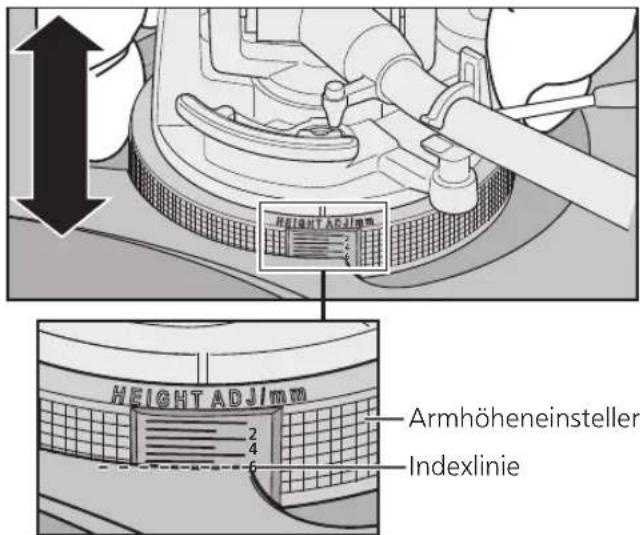

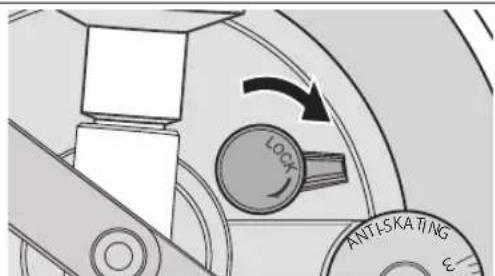

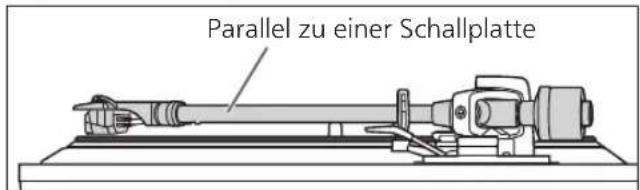

- Tonarmhöhe 16

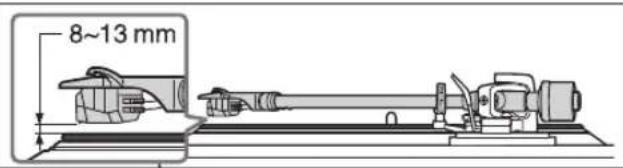

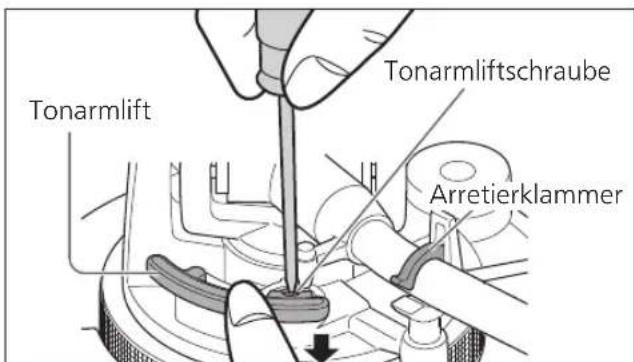

- Tonarmlift-Höhe 17

Wiedergabe

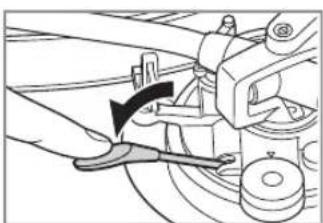

Abspielen von Schallplatten 18

Bflege und Instandhaltung

Pflege und Instandhaltung 20

Austausch des Tonabnehmers 21

Liste von Fehlermöglichkeiten 22

Technische Daten 23

Sicherheitsvorkehrungen

WARNING ACHTUNG

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: -Setzen Sie these Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus. -Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf these Gerät. -Ausschliesslich das empfohlene Zubehör verwenden. -Entfern den Sie die Abdeckungen nicht. -Reparieren Sie these Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal. -Lassen Sie keine Gegenstände aus Metall in these Gerät fallen. -Stellen Sie keine schweren Gegenstände auf these Gerät.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: -Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf dieser Gerät angegebenen Wert entspricht. -Fügen Sie den Netzstecker vollständig in die Steckdose ein. -Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände daraufuf. -Fassen Sie den Stecker nicht mit nassen Händen an. -Fassen Sie den Stecker beim Herausziehen an seinem Korpus an. -Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.
• Der Netzstecker ist das trennende Gerät. Installieren Sie diese Gerät so, dass der Netzstecker(sofort aus der Wandsteckdose gezogen werden kann.
• Vergewisern Sie sich, dass der Nullleiter des Netzsteckers ordnungsgemäß geerdet ist, um einen Stromschlag zu vermeiden.
  -Eine Vorrichtung der Schutzklasse I ist für die Steckdose zur Ver用户提供ng zu stellen, um eine ordnungsgemäß Schutzerding zu gewährleisten.

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größer Enternung zu dieserem Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit tropischem Klima bestimmt.
• Stellen Sie keine Gegenstände auf these Gerät. Dieses Gerät wird heiß, wenn es eingeschaltet ist.

Aufstellung

• Stellen Sie diese Gerät auf eine ebene Oberfläche.
• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: -Installieren oder positionieren Sie diese Gerät nicht in einem Bucherregal, Einbauchrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher. -Achten Sie daraufuf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. -Setzen Sie diesen Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermögen Erschütterungen aus.
• Achten Sie darauf, dass der Aufstellungsort stabil genug ist, um das Gewicht theses Geräts zuragen (⇒ 23).
• Hebden oder tragen Sie these Gerät nicht, indem Sie es an einem seiner Knöpfefesthalten. Dies kann dazu führen, dass these Gerät herunterfällt, was Verletzungen oder Fehlfunktionen these Geräts zur Folge haben kann.
• Halten Sie jegliche Magnetkarten, wie z.B. eine Kreditkarte vom Plattenteller fern.
• Andernfalls konnen Magnetkarten durch die magnetische Wirkung unbrauchbar werden.

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitten Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie die these Produkte ordnungsgemäß entsorgen, halten Sie darauf, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Fur mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an Ihren ortlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemaier Entsorgung these Abfalls Strafgelder verhängt werden.

Zubehör

Zur Verhinderung von Beschädigung während des Transports wurde das Gerät vor der Auslieferung aus dem Herstellerwerk teilweise zerlegt. Überprüfen Sieitte das mitgelieferte Zubehor auf Vollständigkeit. (Eine Zubehörteile werden in einer Tasche geliefert.)

Plattenteller (1 Stck.) (TYL0359)	Plattentellerauflage (1 Stck.) (TEFX5019)	Staubschutzhaube (1 Stck.) (TTFA0457)
45-U/min-Adapter (1 Stck.) (TPH0339)	Gegengewicht (1 Stck.) (TYL0361)	Tonarmkopf mit Tonabnehmer (1 Stck.) (TYL0576) Der Tonarmkopf besitzt einen Tonabnehmer, der dem „Audio-Technica AT-VM95C" gleichwertig ist.
PHONO-Kabel (1 Stck.) PHONO-Masseleitung (1 Stck.) (TAQ0036)	Netzkabel (1 Stck.) (K2CM3YY00055)

• Die Teilenummern des Zubehörs sind mit Stand von Januar 2021 angegeben. Änderungen jederzeit ohne Vorankündigung vorbehalten.
• Bewahren Sie das Verpackungsmaterial nach Herausnehmen der Ware auf. Sie bereits genommen, wenn Sie das Produkt für eine längerere Strecke transportieren.
• Befolgen Sie bei der Entsorgung des Produktes die örtlichen Vorschriften.
• Verwenden Sie keine anderen Netzkabel, PHONO-Kabel und PHONO-Masseleitungen außer den mitgelieferten.
• Bewahren Sie den Tonabnehmer, die Muttern, Schrauben und Unterlegscheiben außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu vermeiden.
  Die Nadel ist ein Verschleibteil. Kaufen Sie beim Austauschitte "AT-VMN95C" von Audio-Technica.

Bezeichnung der Teile

Die Zahlen wie zum Beispiel ( 00)

bezeichnete die Referenzseiten.

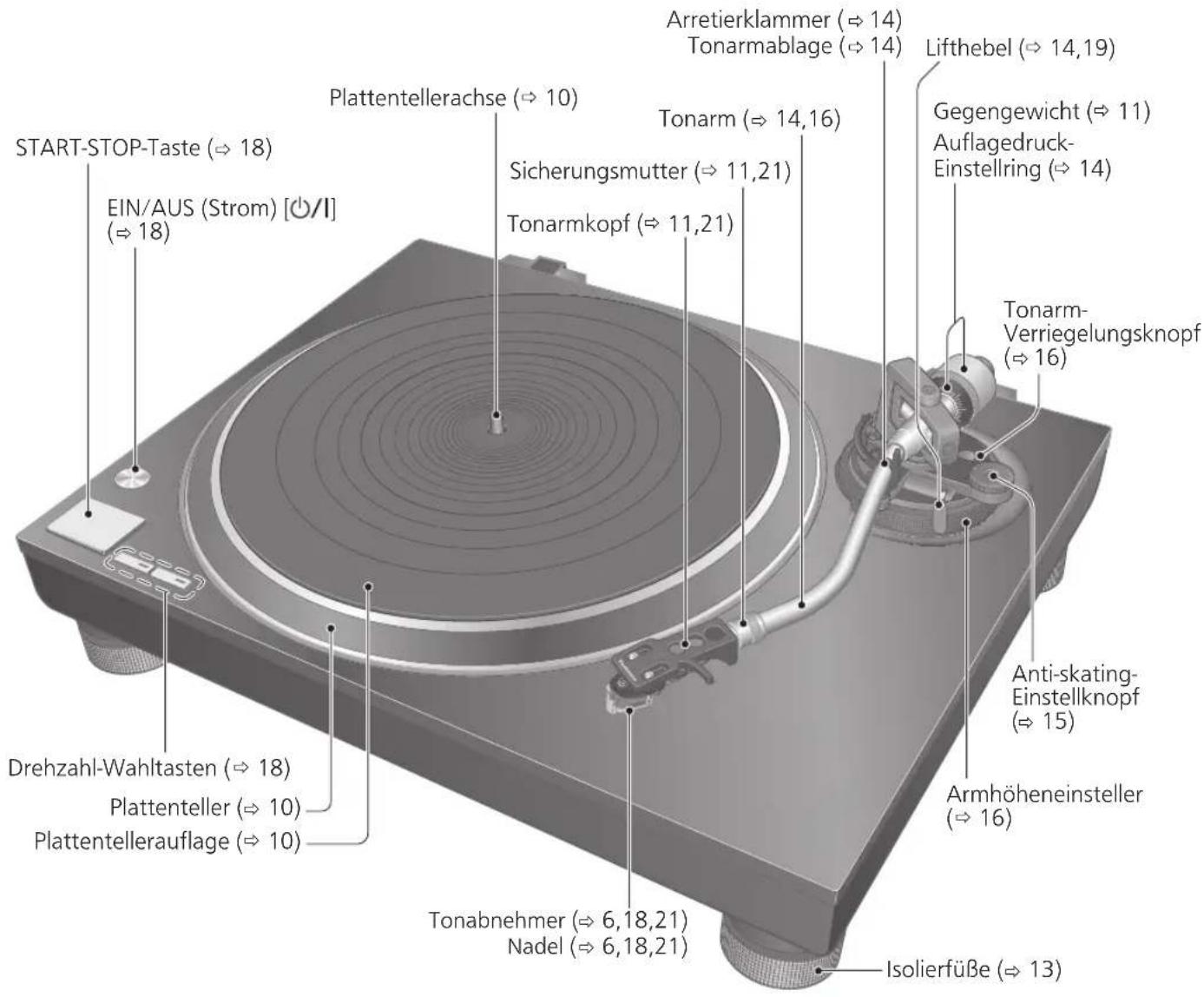

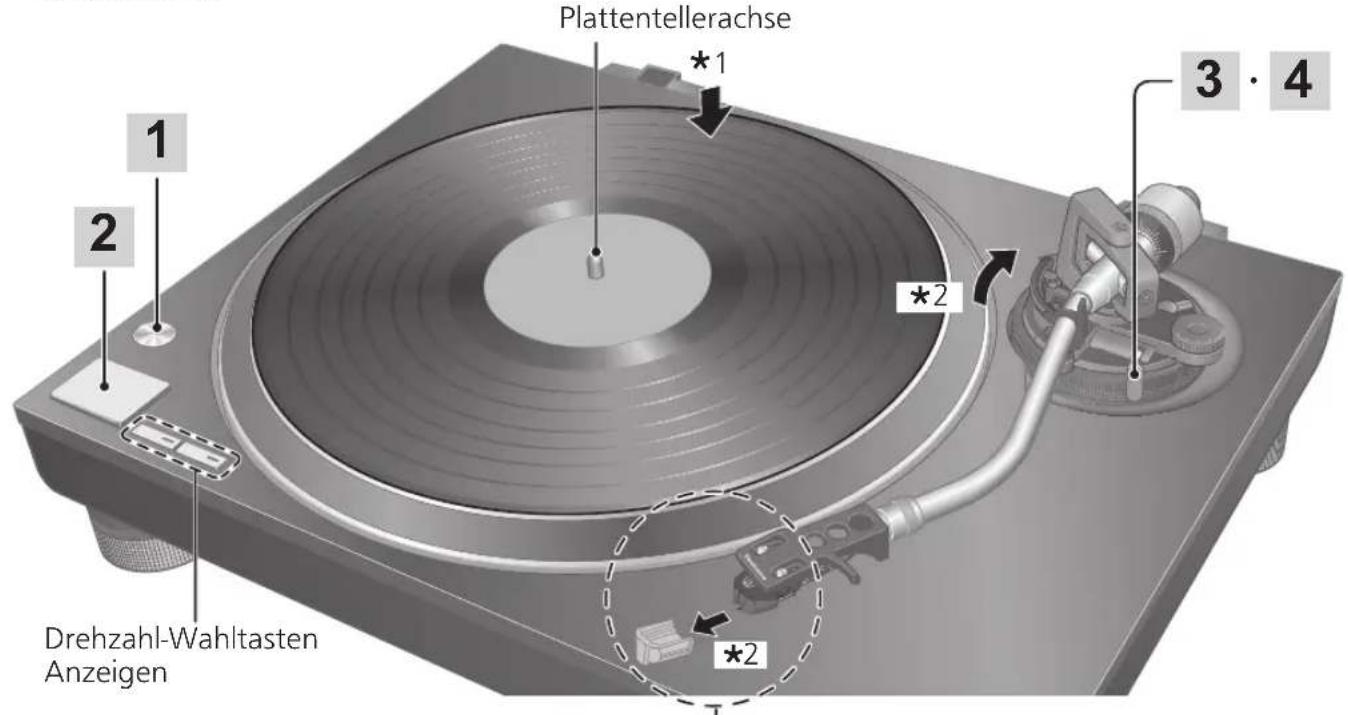

Vorderseite

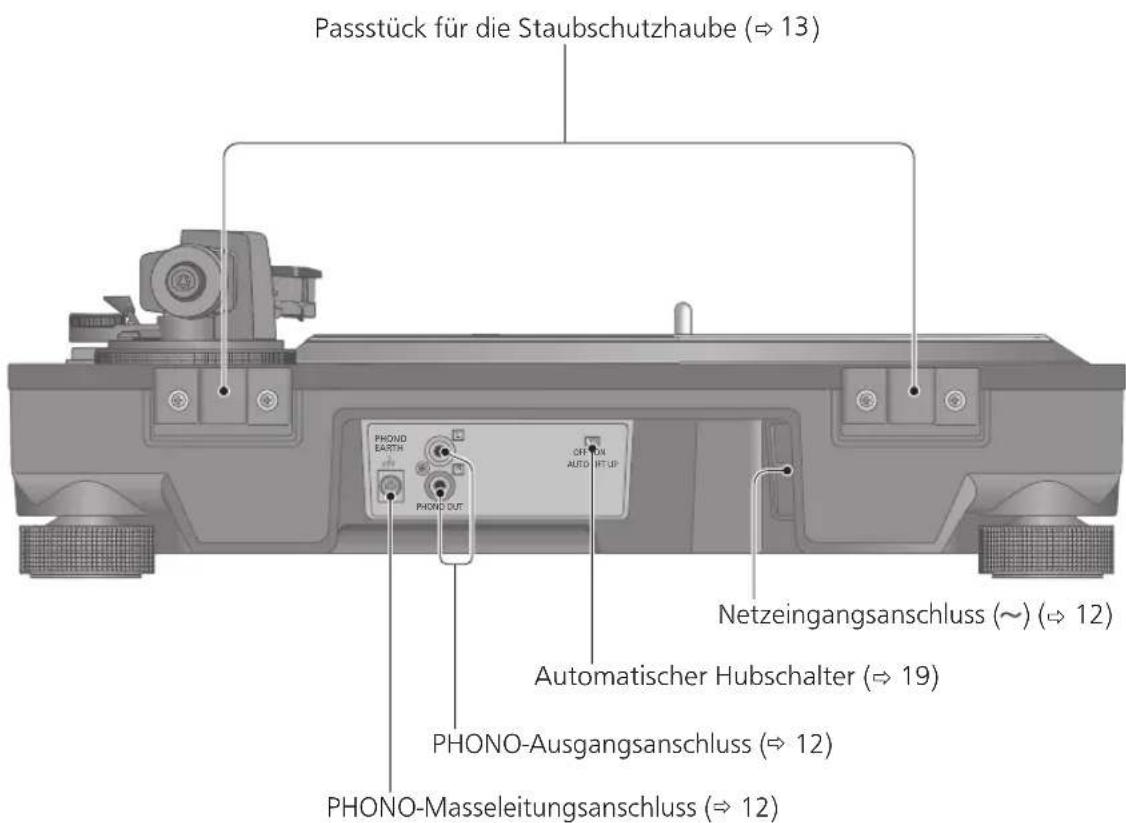

Rückseite

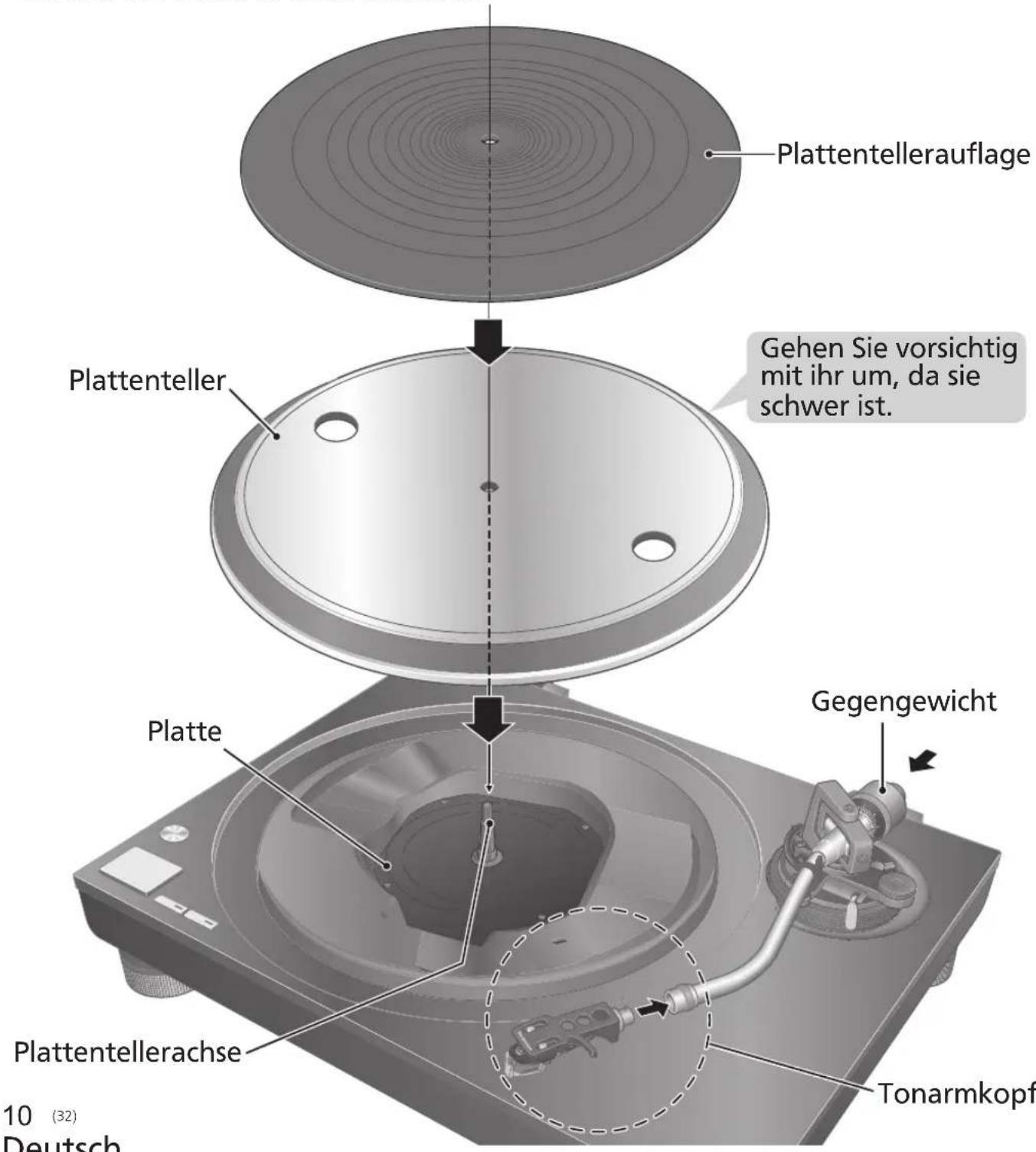

Zusammenbau des Plattenspielers

Zur Verhinderung von Beschädigung während des Transports wurde das Gerät vor der Auslieferung aus dem Herstellerwerk teilweise zerlegt.

Bauen Sie den Plattenspieler in der unten gezeugten Reihenfolge zusammen.

Achtung

• Bringen Sie vor der Einrichtung den Nadelschutz an, um die Nadelspitze zu schützen (⇒ 18), legend
• Sie den Tonarm in die Tonarmablage zurück und befestigen Sieihn mit der Arretierklammer.
• SchlieBen Sie das Netzkabel erst nach dem vollständigen Zusammenbau des Plattenspielers an eine Netzsteckdose an.
• Vermeiden Sie bei der Anbringung des Plattentellers, dass Fremdmaterial zwischen das Hauptgerät und den Plattenteller kommt.
• Berühren oder zerkratzen Sie die Platte nicht.

Vor der Anbringung des Plattentellers

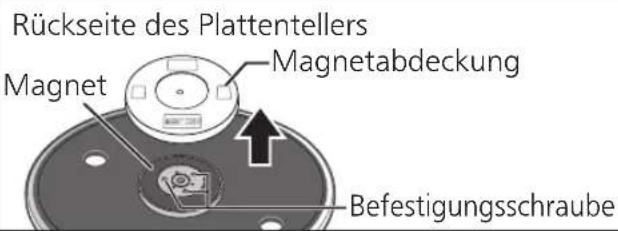

1 Entfernen Sie die Magnetabdeckung vom Plattenteller.

• Es befindet sich ein Magnet und seine Abdeckung auf der Rückseite des Plattentellers. Entfernen Sie die Magnetabdeckung, bevor Sieihn an die Haupteinheit anbringen.

Achtung

• Halten Sie jegliches magnetempfindliches Objekt, wie z.B. eine Magnetkarte und Uhr vom Magneten fern.
• Verhindern Sie, dass der Plattenteller gegenüber Hauptgerät stöhlt oder herunterfällt. Verhindern Sie, dass Staub oder Eisenpulver am Magneten auf der Rückseite haften bleiben.
• Berühren Sie nicht die Befestigungsschrauben (drei Stellen) des Plattentellers. Die Nennleistung kann nicht garantiert werden, wenn sie sich nicht an den entsprechenden Stellen befinden.

AnbringendesPlattentellers

2 Setzen Sie den Plattenteller langsam auf die Plattentellerachse.

Achtung

Seien Sie bei der Handhabung des Plattentellers vorsichtig, da er schwer ist.
- Passen Sie auf, dass ihre Finger nicht steckenbleiben.
- Wischen Sie die Fingerabrücke oder den Schmutz mit einem weichen Tuch ab.

Anbringen der Plattentellerauflage

3 Legen Sie die Plattentellerauflage auf den Plattenteller.

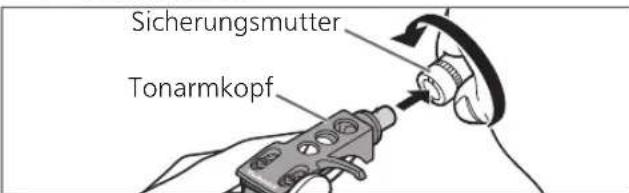

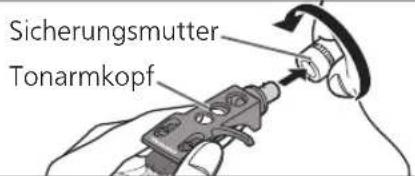

Anbringendes Tonarmkopfes

4 Setzen Sie den Tonarmkopf mit dem Tonabnehmer in den Tonarm ein. Halten Sie den Tonarmkopf waagerecht fest undziehen Sie die Sicherungsmutter fest.

• Achten Sie darauf, die Nadelspitze nicht zu berühren.

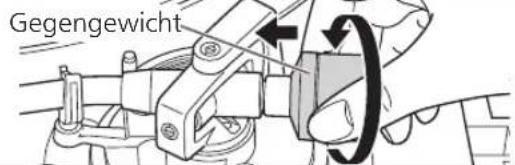

Anbringen des Gegengewichtes

5 Bringen Sie das Gegengewicht am hinteren Ende des Tonarms an.

Hinweis

Die Innenseite des Gegengewichts ist eingefettet.

Abnehmen des Plattentellers

Wie auf der rechten Abbildung dargestellt ist, stecken Sie ihre Finger in die beiden Löscher des Plattentellers, drücken Sie die Plattentellerachse herunter und halten Sie den Plattenteller nach oben los.

Anschlüsse und Aufstellung

• Schalten Sie alle Geräte aus undziehen Sie das Netzkabel aus der Steckdose, bevor Sie irgendwelche Anschlüsse vornehmen.
  SchlieBen Sie das Netzkabel erst dann an, nachdem alle anderen Anschlusse hergestellt worden sind.
• Achten Sie daraufuf, die PHONO-Masseleitung anzuschreiben. Andernfalls kann ein Brummen auftreten.
• Weitere Informationen finden Sie in der Bedienungsanleitung des angeschlossenen Geräts.

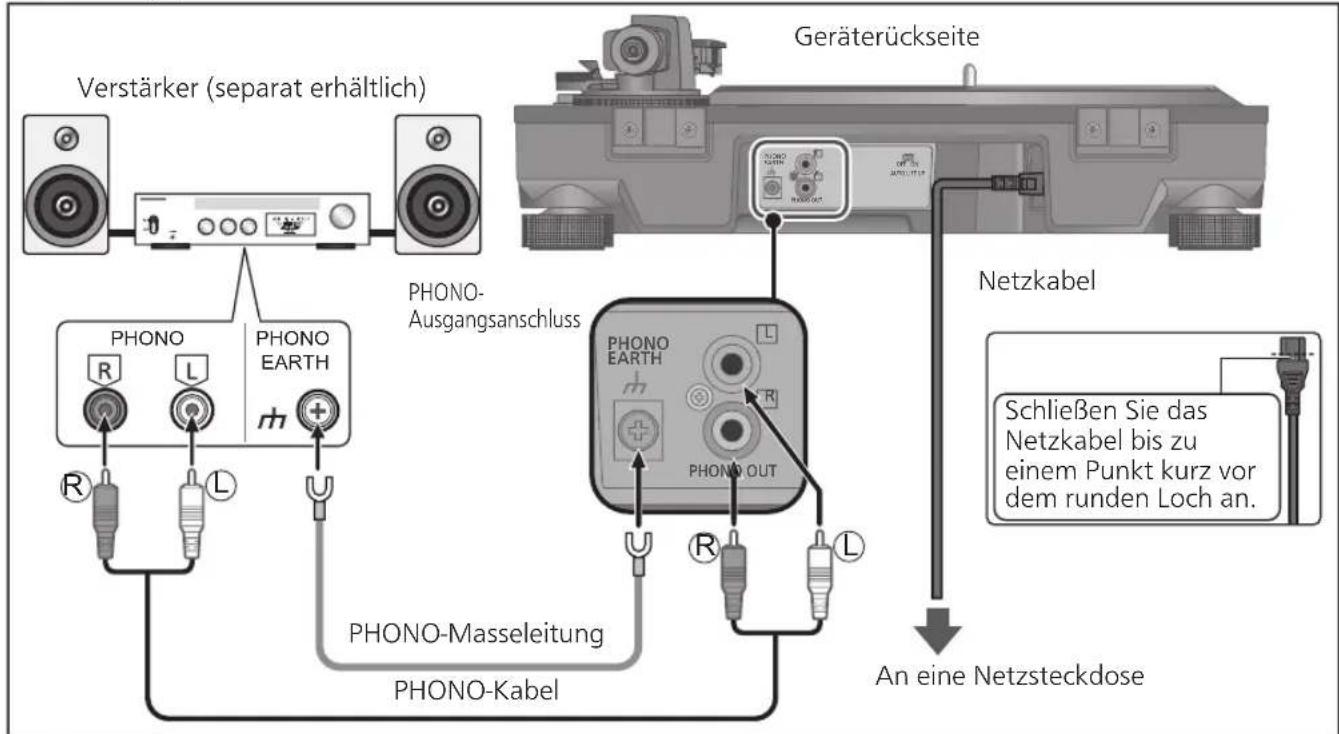

Anschluss an einen integrierten Veränder oder ein Komponentensystem

1 Schalten Sie das Gerät selbst und das angeschlossene Gerät aus und trennen Sie die AC-Netzkabel von der Steckdose.
2 Verbinden Sie das PHONO-Kabel und die PHONO-Masseleitung mit den PHONO-Eingangsanschlüssen des angeschlossenen Geräts.

• Wenn der angeschlossene Verändern nicht über PHONO-Eingangsganschlussverfügt, werden Sie weder die richtige Lautstärke noch eine einwandfrei Klangqualität erhalten.

3 SchlieBen Sie das Netzkabel an eine Netzsteckdose an.

• Überprüfen Sie die Wattleistung des Netzeingangs der angeschlossenen Anlage, bevor Sie sie an diesen Gerät anschließen.

Informationen zum Stromverbrauch\ deses Geräts finden Sie in den\ technischen Daten. ( 23)

Achtung

• Ziehen Sie den PHONO-Masseleitungsanschluss mit einem Kreuzschlitz-Schraubendreher fest.

Hinweis

• Standby/Ein-Schalter [O/I]
  Drücken Sie den Schalter zum Einsatz des Gerät aus dem Standby-Modus und umgekehrt. Im Standby-Modus verbraucht das Gerät immer noch eine geringe Menge Strom.
  Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden möchten. Stellen Sie das Gerät so auf, dass Sie den Stecker weniger herausziehen können.

Aufstellung

Stellen Sie den Plattenspieler auf einer waagerechten, möglichst schwingungsfreien Unterlage auf.

Stellen Sie den Plattenspieler so welt wie möglich von den Lautsprechern entfernt auf.

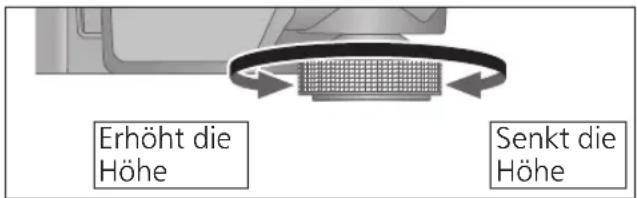

• Stellen Sie die Höhe ein, um das Gerät horizontal aufzustellen

Heben Sie das Hauptgerät an, um die Isolatoren umzudrehen und die Höhe einzustellen.

• Im Uhrzeigersinn: Senkt die Höhe.
  Gegen den Uhrzeitigersinn: Erhöht die Höhe.

Achtung

• Drehen Sie die IsolierfüBe nicht zuweit. Andernfalls konnen sie sich offen oder beschädigt werden.

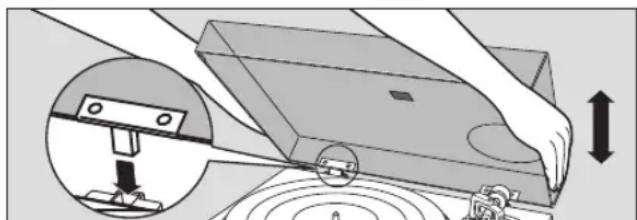

Aufsetzen der Staubschutzhaube

1 Halten Sie die Staubschutzhaube mit beiden Händen fest und setzen Sie in die Passstücke für die Staubschutzhaube (⇒ 9) am Plattenspieler ein.

• Um die Staubschutzhaube abzunehmen, öffnen Sie sie und haben Sie sie gerade nach oben an.

Achtung

• Bringen Sie den Tonarm an der Tonarmablage an und befestigen Sie sie mit der Arretierklammer, bevor Sie die Staubschutzhaube anbringen oder abnehmer.
• Entfernen Sie die Staubschutzhülle bei der Wiedergabe.
• Verhindern Sie beim Einsetzen der Staubschutzabdeckung, dass die Spitzen der Scharniere gegen das Hauptgerät stoßen und es beschädigen.

■ Hinweise zur Aufstellung

• Bevor Sie das Gerät transportieren, schalten Sie es aus,ziehen Sie den Netzstecker und trennen Sie alle angeschlossenen Geräte ab.
• Schützen Sie den Plattenspieler vor direkter Sonneneinstrahlung, Staub und Feuchtigkeit und vermeiden Sie eine Aufstellung in der Nähe von Heizkörpern.
• Falls ein Radio in der Höhe des Plattenspielers betrieben wird, kann diese Gerät Störgeräusauch auffangen. Stellen Sie das Gerät so welt wie möglich vom Radio entfernt auf.
• Stellen Sie das Gerät nicht auf eine Wärmequelle.
• Meiden Sie einen Ort mit starken Temperaturschwankungen.
• Meiden Sie einen Ort mit hoher Kondensation.
• Meiden Sie einen instabilen Aufstellungssort.
• Stellen Sie keinen Gegenstand auf das Gerät.
• Stellen Sie das Gerät nicht an einem beengten Platz auf, wie zum Beispiel einem Bucherregal.
• Stellen Sie das Gerät an einem Ort auf, der welt genug von den Wänden oder anderen Geräten entfernt ist, um eine wirksame Wärmeabstrahlung aus dem Innern des Geräts zu gewährleisten.
• Achten Sie darauf, dass der Aufstellungsort stark genug ist, um das Gesamtgewicht des Geräts und Systems zu tragen. ( 23)
• Beachten Sie, dass das Gerät durch Zigarettenqualm oder Feuchtigkeit eines Ultraschall-Luftbefeuchters beschädigt werden kann.

■ Kondensation

Denken Sie daran, was passiert, wenn Sie eine kalte Flasche aus einem Kuhlschrankephmen.
Wenn Sie sie eine Weile im Raum belassen, bildensich Tautropfen an der Oberflache der Flasche.
These Serechnung wird "Kondensation" genannot.

Bedingungen, die Kondensation hervorrufen
Schnelle Temperaturänderung (hervorgerufen durch den Wechsel von einem warmen an einen kalten Ort und umgekehrt, schnelles Abkühlen oder Erhitzen, oder das direkte Aussetzen der kühlen Luft)
Hohe Luftfeuchtigkeit in einem Raum mit viel Wasserdampf usw.
Regenzeit
Die Kondensation kann das Gerät beschädigen. Wenn dies aufgetreten ist, schalten Sie das Gerät aus und belassen Sie es so, bis es die Umgebungstemperatur angenommen hat (etwa 2 bis 3 Stunden).

Horizontalbalance Auflagedruck

Vorbereitung

• Nehmen Sie zuerst die Staubschutzhaube ab.
• Entfernen Sie den Nadelschutz ( 18) , wobei eine Berührung der Nadelspitze sorgfältig zu vermeiden ist, und losen Sie dann die Arretierklammer.
• Bringen Sie den Lifthebel in seine unterstellung.
• Drehen Sie den Antiskating-Einstellknopf in die Stellung „0".

1 Befreien Sie den Tonarm aus der Tonarmablage und stellen Sie die Horizontalbalance ein, indem Sie das Gegengewicht drehen.

Halten Sie den Tonarm fest und drehen Sie das Gegengewicht in die Pfeilrichtung, um die Balance einzustellen, bis der Arm annahernd horizontal ist.

• Achten Sie damit daraufuf, dass die Nadelspitzenicht mit demPlattenteller oder dem Hauptgerat in Berührung kommt.

Die Balance ist hergestellt und der Tonarm ist parallel zum Plattenteller.

Das Gegengewicht ist zu welt vorn.

DasGegengewichtistzweithinten.

Vorbereitung

• Führren Sie den Tonarm auf die Tonarmablage zurück und sichern Sieihn mit der Arretierklammer.

1 Drehen Sie den Auflagedruck-Einstellung, bis „0" in die Mittellinie auf der Rückseite des Tonarms gelangt.

• Halten Sie damit das Gegengewicht mit einer Hand fest.

Hinweis

Nadeldruck des mitgelieferten Tonabnehmers: 1,8 bis 2,2g (2,0 g Standard)
- Wenn Sie einen separat erhaltlichen Tonabnehmer verwenden, beziehen Sie sich auf die Bedienungsanleitung Ihres Tonabnehmers für den geeigneten Nadeldruck.

2 Drehen Sie das Gegengewicht, um es auf den für den Tonabnehmer vorgeschrieben Auflagederuck einzustellen.

• Der Auflagederuck-Einstellung dreht sich zusammen mit dem Gegengewicht.
• Drehen Sieihn so welt, bis die Mittellinie auf den entsprechenden Auflagedruck eingestellt ist.

Antiskating

1 Drehen Sie den Antiskating-Einstellknopf, um ihn auf den gleichen Wert wie den Auflagederuck-Einstellung einzustellen.

Hinweis

• Stellen Sie bei Auflagederücken von 3 g und höher die Anti-Skating-Einstellung auf „3" ein.

Einstellung (Fortsetzung)

Tonarmhöhe

Nehmen Sie diese Einstellung nur vor, wenn der verwendete Tonabnehmer dies erforderlich macht.

Vorbereitung

• Legen Sie eine Schallplatte auf den Plattenteller.

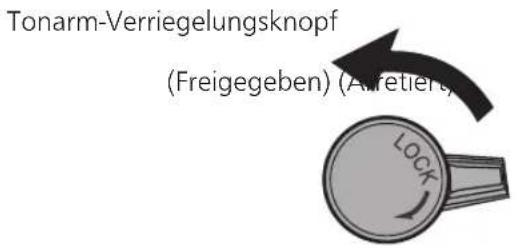

1 Drehen Sie den Tonarm-Verriegelungsknopf, um den Tonarm freizugeben.

2 Stellen Sie die Höhe mit dem Armhoheneinsteller ein.

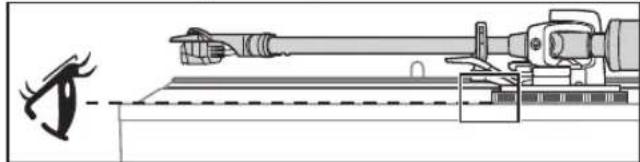

Stellen Sie die Tonarmhöhe ein, bis der Tonarm parallel zur Schallplatte liegt.

① Verwenden Sie die nachfolgende Tabelle zum Nachschlagen, um die geeignete Positionsmarkierung für die Höhe ihrer Tonabnehmers hersauszufinden.

(Für den mitgelieferten Tonarmkopf)

Höhe des Tonabnehmers (H) in Millimetern	Skalenteilung auf Tonarmhöhen-Einsteller
14	0
15	1
16	2
17	3
18	4
19	5
20	6

• Hohe des mitgelieferten Tonabnehmers H = 17,2( mm)

(Skalenteilung auf Tonarmhöhen-Einsteller : 3,2)

② Halten Sie den Armhoheneinsteller fest und schiben Sieihn nach oben oder unter, um die Positionsmarke mit der Indexlinie auszurichten. 0 bis 6mm sind auf dem Armhoheneinsteller markiert.

• Wenn Sie die Grundlinie des Armhoheneinsteller überprüfen, tun Sie dies mit ihren Augen auf gleicher Höhe.

Wenn Sie die Höhe des Tonabnehmers (H) nicht kennen, oder wenn Sie nicht den mitgelieferten Tonarmkopf benutzen

Entfernen Sie den Nadelschutz, wobei eine Berührung der Nadelspitze sorgfältig zu vermeiden ist, und losen Sie dann die Arretierklammer. Bringen Sie den Lifthebel in seine untere Stellung, legen Sie die Nadelspitze auf eine Schallplatte und stellen Sie dann den Tonarmhohen-Einsteller ein, bis der Tonarm parallel zur Schallplatte liegt.

• Wenn die Höhe des Tonabnehmers (H) zu Klein ist, um sie parallel zueinander auszurichten, fügen Sie ein „Tonabnehmer-Distanstück" (nicht enthalten) hinzu.

3 Nachdem die Einstellung der Tonarmhohe beendet ist, arretieren Sie den Tonarm, indem Sie den Tonarm-Verriegelungsknopf drehen.

• Drehen Sie den Tonarm-Verriegelungsknopf bis zum Ende, wie in der folgenden Abbildung gezeigt. Sie müssen darauf etwas Kraft anwenden.

Achtung

• Achten Sie daraufuf, die Nadelspitze nicht zu beschädigen.
• Verwenden Sie das Produkt nicht, wenn die Verriegelung des Tonarms gelöst ist.
• Für eine feinere Einstellung verwenden Sie eine Wasserwaage (nicht enthalten), um die TonarmHOe einzustellen, sodass der Tonabnehmer parallel zu einer Schallplatte liegt.

Tonarmlift-Höhe

Nehmen Sie die Einstellung bei Bedarf entsprechend Ihr Tomabnehmer vor.

Vorbereitung

• Legen Sie eine Schallplatte auf den Plattenteller.
• Entfernen Sie den Nadelschutz ( 18) , wobei eine Berührung der Nadelspitze sorgfältig zu vermeiden ist, und losen Sie dann die Arretierklammer.
• Bringen Sie den Lifthebel in seine obere Stellung und haben Sie den Tonarm auf der Schallplatte auf.

1 Überprüfen Sie die Tonarmlift-Höhe (der Abstand zwischen der Nadelspitze und der Plattenoberfläche). Wenn Sie eine Einstellung vornehmen müssen, gehen Sie zu Schritt 2.

Die Tonarmlift-Höhe ist werkseitig auf 8 bis 13 mm eingestellt.

2 Legen Sie den Tonarm auf die Tonarmablage, klemmen Sieihn mit der Armklemme fest und drehen Sie die Schraube, während Sie den Tonarmheber mit ihrem Finger herunterrücken, um die Höhe einzustellen.

Durch Drehen der Schraube im Uhrzeigersinn wird der Tonarmlift abgesenkt.
Durch Drehen der Schraube entgegen den Uhrzeigersinn wird der Tonarmlift angehoben.

Abspielen von Schallplatten

Vorbereitung

1 Legen Sie eine Schallplatte (nicht enthalten) auf den Plattenteller.
2 Entfernen Sie den Nadelschutz und losen Sie die Arretierklammer.

1 Drücken Sie [dum das Gerat einzuschalten.

Die Stroboskoplampe leuchtet auf. Der Plattenspieler stellt die Drehzahl automatisch auf 33-1/3 U/min ein, und die Anzeige [33] leuchtet auf.

2 Drucken Sie [START-STOP]. Der Plattenteller beginnt, sich zu drehen.

Achtung

• Drücken Sie nicht [START-STOP] solange der Plattenteller abgenommen ist.
  Wenn Sie ausversehen [START-STOP] gedrückt haben
  Die Anzeige der Drehzahl-Wahltaste ([33] oder [45]) fängt an zu blinken.
  Wenn es blinkt, drücken Sie [5], um das Gerät auszuschalten, passen Sie den Plattenteller an und drücken Sie dann erneut [4] um das Gerät einzuschalten.
• Stellen Sie beim Ein- und Ausschalten des Geräts die Lautstärke des angeschlossenen Geräts auf Minimum ein.

Entfernen des Nadelschutzes

Entfernen Sie den Nadelschutz, indem Sie ihn gerade und langsam zur Vorderseite des Tonabnehmers schieben, achten Sie darauf darauf, die Nadel nicht zu beschädigen.

Anbringen des Nadelschutzes

Halten Sie den Nadelschutz fest an beiden Seiten, richten Sieihn am Tonabnehmer aus und schieben Sieihn langsam auf, achten Sie damit darauf, die Nadel nicht zu beschädigen.

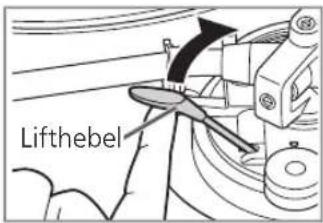

3 Bringen Sie den Lifthebel in seine obere Stellung und haben Sie den Tonarm auf der Schallplatte auf.

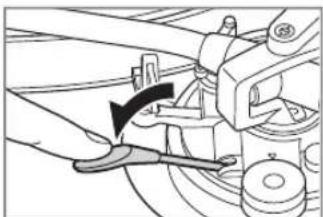

4 Bringen Sie den Lifthebel langsam in seineunte Stellung. Der Tonarm senkt sich langsam auf die Schallplatte.

Die Wiedergabe beginnt.

Vorübergehendes Unterbrenchen des Abspielvorgangs

Bringen Sie den Lifthebel in seine obere Stellung.

Die Nadel hebt von der Schallplatte ab.
- Bringen Sie den Lifthebel in seine unterstellung, um die Wiedergabe fortzusetzen.

Nach beendetem Abspielen

① Nach dem Anheiten des Lifthebels senken Sie den Tonarm komplett ab, umihn auf die Tonarmablage zurückzusetzen.
② Drucken Sie [START-STOP]. Die elektronische Bremse bringt den Plattenteller sich zum Stillstand.
③ Drucken Sie[O/1], um das Gerat auszuschalten.
④ Legen Sie den Tonarm in der Tonarmablage ab. ⑤ Setzen Sie den Nadelschutz wieder auf (um die Nadelspitze zu schützen).

Automatische Hubfunktion

These Funktion hebten Tonarm automatisch an, nach dem eine Platte fertig abgespielt wurde. Es verhindert, dass die letzte Riffe wiederholt abgespielt wird.

(Stoppt nicht die Plattentellerdrehung.) Die folgende Einstellung ist erforderlich, damit diese Funktion aktiviert werden kann. Einstellung: Stellen Sie den automatischen Hubschalter auf der Rückseite bei ausgeschalteten Gerat auf "EIN". (Die Werkseinstellung ist "EIN".)

• Führer Sie nach dem automatischen Anheiten auf jeder Fall die Schritte ① bis ⑤ durch, die oberstehend unter „Nach beendeten Abspielen" beschrieben sind.

Achtung

Abhängig von der Schallplatte kann es einige Zeit dauern (ca. 60 Sekunden), bis das automatische Abheben nach dem Ende der Wiedergabe ausgeführrt wird, oder es kann bereits während des Abspielens der Platte ausgeführht werden. Wir der Tonarm während der Wiedergabe angehoben, stellen Sie den automatischen Hubschalter auf "AUS".
Die automatische Hubfunktion arbeitet eventuell nicht korrekt. Damit die automatische Hubfunktion korrekt Funktioniert, muss der Lifthebel komplett abgesenkt werden, nachdem der Tonarm am Ende der Wiedergabe auf die Tonarmablage zurückgesetzt wurde.

Zum Abspielen von 45-U/min-Schallplatten mit großem Mittelloch

• Drücken Sie die Geschwindigkeitsauswahltaste [45] ([45] leuchtet auf).
• Setzen Sie den 45-U/min-Adapter auf die Plattentellerachse.

Zum Abspielen von 78-U/min-Schallplatten

• Drücken Sie die Geschwindigkeitsauswahltasten [33] und [45]:gleichzeitig (78 rpm: [33] und [45] leuchten auf).

Bei Verwendung eines Schallplattenstabilisators (nicht im Lieferumfang enthalten)

• Siehe die Bedienungsanleitung des Plattenstabilisers.
• Maximales Gewicht: 1kg

Pflege und Instandhaltung

■ Reinigung

Entfernen Sie den an der Nadel und den Schallplatten anhaftenden Staub sorgfältig.

• Nehmen Sie den Tonarmkopf aus dem Tonabnehmer und reinigen Sie die Nadel mit einem weichen Pinsel. Führren Sie den Pinsel beim Bürsten in die Richtung der Nadelspitze.
• Verwenden Sie einen Plattenreiniger zum Reinigen ihrer Schallplatten.

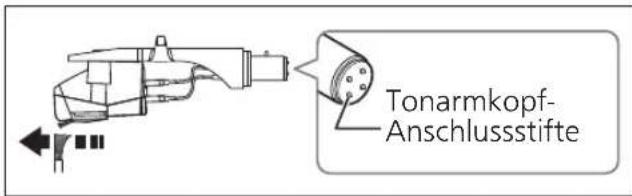

Reinigen Sie die Tonarmkopfanschlüsse in regelmäßigen Abständen.

Wischen Sie die Tonarmkopfanschlüsse mit einem weichen Tuch ab und bringen Sie den Tonarmkopf am Tonarm an.

Achten Sie unbedingt darauf, die Lautstärke des Verstärkers zu verringn oder den Versteller auszuschalten, bevor Sie den Tonarmkopf ein-oder ausbauen.

Falls der Tonarmkopf bei hoher Lautstärkeeinstellung ein- oder ausgebaut wird, konnen die Lautsprecherboxen beschädigt werden.

■ Reinigung der Staubschutzabdeckung und des Gehäuses

Wischen Sie die Staubschutzabdeckung und das Gehäuse mit einem weichen Tuch ab.

Berühren Sie die Platte nicht bei der Reinigung. Ansonsten konnte der Schallplattenspieler nicht korrekt funktionieren.

Wenn sich die Verschmutzung nur schwer entfernen lasst, wringen Sie ein feuchtes Tuch sorgfältig aus, um den Schmutz abzuwischen, und wischen Sie anschließend mit einem weichen Tuch nach.

• Verwenden Sie keine Lösungsmittel wie zum Beispiel Waschbenzin, Verdünnung, Alkohol, Spülmittel, chemische Reinigungsmittel usw. Dies kann dazu führen, dass die äußere Hülle verformt wird oder die Beschichtung abblättert.
• Reiben Sie die Staubschutzhaube auf keinen Fall mit einem Tuch ab, während eine Schallplatte abgespielt wird.

Anderenfalls kann staticische Elektrizität erzeugt werden. Die Aufladung durch staticische Elektrizität kann dazu führen, dass der Tonarm von der Staubschutzhaube angezogen wird und von der Schallplatte abhebt.

Transport des Gerätes

Verpacken Sie den Plattenspieler vor einem Transport wieder in den Original-Verpackungsmaterialien.

Bewahren Sie das Verpackungsmaterial nach Herausnahmen der Ware auf.

Falls die Original-Verpackungsmaterialien nicht mehr vorhanden sind, gehen Sie wie folgt vor:

• Entfernen Sie den Plattenteller zusammen mit der Plattentellerauflage und wickeln Sie ihn sorgfältig ein.
• Entfernen Sie den Tonarmkopf und das Gegengewicht vom Tonarm und wickeln Sie diese Teile sorgfältig ein.
• Arretieren Sie den Tonarm mit der Arretierklammer und sichern Sieihn mit Klebeband.
• Umwickeln Sie das Hauptgerät sorgfältig mit einer Woldecke oder weichem Papier.

Wiederverpacken

Entfernen Sie das
Gegengewicht und legen
Sie die Tonarmstütze
unter den Tonarm
ein, bevor Sie den
Plattenspieler wieder
einpacken.

WEEE-Symbol

Entsorgung des Produktes außerhalb der EU-Länder

Dieses Symbol ist nur innerhalb der EU gultig.

Wenden Sie sich an eine ortliche Regierungsstelle oder ihren Handler, um die Art und Weise der ordnungsgemäßen Entsorgung zu erfahren.

Austausch des Tonabnehmers

Der Tonabnehmer kann nach Ihr Belieben gegen einen anderen ausgetauscht werden.

Entfernen des mitgelieferten Tonabnehmers

1 Bringen Sie die Nadelabdeckung ( 18) an und lose n Sie die Sicherungsmutter, um den Tonarm vom Tonarmkopf zu entfern.

2 Losen Sie die Befestigungsschrauben des Tonabnehmers, um den mitgelieferten Tonabnehmer vom Tonarmkopf zu entfern.

• Verwenden Sie einen handelsüblichen flachen Minischraubendreher (4 mm).
• Achten Sie darauf, die Nadelspitze nicht zu berühren.

3 Trennen Sie die Kabel von den Anschlüssen ab.
- Achten Sie darauf, die Drahte nicht abzutrennen.

Anbringen des Tonabnehmers

1 Bringen Sie einen Tonabnehmer (käufiglich erworbEN) provisorisch an.

Befolgen Sie die Anleitung des ErsatzTonabnehmers, um ihn korrekt am Tonarmkopf zu befestigen und ziehen Sie die Schrauben leicht an.

• Wenn die Befestigungsschrauben im Tonabnehmer enthalten sind, benutzen Sie sie.
• Verwenden Sie zum Abspielen von 78-U/min-Schallplatten einen Tonabnehmer für 78-U/min-Schallplatten.
• Verwenden Sie einen handelsüblichen flachen Minischraubendreher (4 mm).
• Achten Sie darauf, die Nadelspitze nicht zu berühren.

2 Stellen Sie den Überhang ein.

• Achten Sie daraufuf, die Nadelspitze nicht zu berühren.

① Bewegen Sie den Tonabnehmer und stellen Sie den Überstand so ein, dass die Nadelspitze 52 mm vom Befestigungsende des Tonarmkopfes entfernt ist, wie in der nachfolgenden Abbildung aufgezeichnet.

② Der Tonabnehmer muss sich parallel zum Tonarmkopf befinden, wenn Sieihn von oben und der Seite betrachten (die Abbildung zeigt die Ansicht von oben).

③ Ziehen Sie die Schraube für den Tonabnehmer fest.
- Achten Sie daraufuf, dass der Tonabnehmer nicht herausrutscht.

Tonabnehmer-Befestigungsschraube

Anbringendes Tonarmkopfes

3 Setzen Sie den Tonarmkopf mit dem Tonabnehmer in den Tonarm ein. Halten Sie den Tonarmkopf waagerecht fest undziehen Sie die Sicherungsmutter fest.

• Achten Sie daraufuf, die Nadelspitze nicht zu berühren.

Achtung

Bewahren Sie die entfernten Schrauben, Unterlegscheiben und Muttern so auf, dass sie nicht verloren gehen.

Liste von Fehlermöglichkeiten

Bevor Sie Kontakt mit dem Kundendienst aufnehmen, führen Sie die folgenden Überprüfungen durch. Wenn Sie sich zu einigen Prüfpunkten nicht sicher sind oder wenn die in der Tabelle genommen Abhilfemaßnahmen nicht das Problem lose, wenden Sie sich an ihren Handler.

Keine Stromzufuhr.

• Ist das Netzkabel an eine Steckdose angeschlossen? SchlieBen Sie das Netzkabel fest an eine Netzsteckdose an. ( 12)

Die Stromversorgung ist da, aber kein Ton. Der Ton ist schwach.

• Sind die Anschlüsse an den PHONO-Buchsen des Verstärkers/Receivers korrekt hergestellt worden? →Schließen Sie das PHONO-Kabel an die PHONO-Eingangsanschlüsse des Verstärkers an. (⇒ 12)

Der Ton des linken und rechten Kanals ist vertauscht.

• Sind die Anschlüsse des Stereo-Verbindungskabels an den Versteller bzw. Receiver vertauscht? Schließen Sie das PHONO-Kabel an die PHONO-Eingangsanschlüsse des Verstärkers an. ( 12) Überprüfen Sie alle Anschlüsse. ( 12)
• Sind die Anschlüsse der Tonarmkopf-Zuleitungsdrähte zu den Tonabnehmeranschlüssen in Ordnung? →Überprüfen Sie alle Anschlüsse. (⇒ 21)

Während der Wiedergabe macht sich Brummen bemerkbar.

• Befinden sich andere Elektrogeräte oder ihre Netzkabel in der Höhe des Stereo-Verbindungskabels? Sorgen Sie für einen größeren Abstand zwischen thisem Gerät und den anderen Elektrogeräten sowie deren Netzkabel.
• Ist der Erdungsdraht angeschlossen worden? → Schließen Sie den Erdungsdraht fest an. (⇒ 12)

Die Anzeige auf der Drehzahl-Wahltaste [33] oder [45] blinkt.

Führer Sie den folgenden Vorgang durch, wenn die Anzeige auf der Drehzahl-Wahltaste [33] oder [45] blinkt.

Das Symptom hat sich möglicherweise verbessert.

① Drucken Sie [1] μf OFF.
② Ziehen Sie den Netzstecker, warten Sie drei Sekunden oder länger und stecken Sie den Netzstecker wieder ein.
③ Drucken Sie [ / ] , um das Gerat einzuschalten und drucken Sie [START-STOPP], damit sich der Plattenteller dreht.
- Wenn die Anzeige der Drehzahl-Wahltaste erneut blinkt, überprüfen Sie, welche blinkt, und wenden Sie sich an unseren Kundendienst.

Technische Daten

Allgemeine Daten
Stromversorgung	10 - 240 V Wechselstrom, 50/60 Hz
Leistungsaufnahme	8,0 W (Stromversorgung ON) Ca. 0,2 W (Stromversorgung OFF)
Abmessungen (B×H×T)	453 x 169 x 372 mm
Masse Ca. 9,9 k	g
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchtigkeit	35 % zu 80 % RH (ohne Kondensation)
Plattenspieler-Daten
Antrieb Direktantrieb
Motor Kollektorloser	Gleichstrommotor
Plattenteller Alumi	niumdruckguss Durchmesser: 332 mm Masse: Ca. 2,0 kg (inklusive einer Gummiunterlage)
Plattenteller-Drehzahlen	33-1/3 rpm, 45 rpm, 78 rpm
Anlaufdrehmoment	0,18 N·m (1,8 kg·cm)
Drehzahl-Anlaufzeit	0,7 s vom Stillstand auf 33-1/3 rpm
Bremssystem Elektronische Bremse
Gleichlaufschwankungen	0,025 % W.R.M.S.

Tonarm-Daten
Typ Statisch ausba	ancierte Ausführung
Effektive Länge 230 mm
Überhang 15 mm
Spurfehlwinkel Innerhalb von 2° 32' (an der Auslauftrille einer 30-cm-Platte) Innerhalb von 0° 32' (an der Einlauftrille einer 30-cm-Platte)
Kröpfungswinkel 22°
Tonarmöhen-Einstellbereich	0 - 6 mm
Auflagdruck-Einstellbereich	0 - 4 g (Direktmesswert)
Gewicht des Tonarmkopfes	Ca. 7,6 g
Zulässiger Tonabnehmer-Gewichtsbereich	5,6 - 12,0 g 14,3 - 20,7 g (inklusive Kopfgehäuse)
Tonarmkopf-Kabelschuh	1,2 mm Ø 4-poliger Kabelschuh
Tonabnehmerbereich
Typ VM-Typ
Ausgangsspannung	4,0 mV (1 kHz, 5 cm/Sek.)
Mass 6,1	g
Nadeldruck 1,8 bis	2,2 g (2,0 g Standard)

Änderungen der technischen Daten jederzeit vorbehalten.

Introduction

Hojde pa den medfolgende pickup H = 17,2. (mm)

(Armhoge-position : 3,2)

Technische gegevens 23

-Satt i elkontakten welt i elnätet.

4 Sank tonarmsspaken langsamt. Tonarmen sanks langsamt ner.

Automatisch lyftfunktion
