SL100C - Platine_disque TECHNICS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Platine disque à entraînement direct, moteur à courant continu, bras de lecture en S, cellule de lecture de haute qualité
Utilisation	Idéale pour les DJ et les audiophiles, lecture de vinyles 33, 45 et 78 tours, connectivité RCA pour amplificateurs externes
Maintenance et réparation	Nettoyage régulier du plateau et de la cellule, vérification de l'alignement du bras, lubrification du moteur si nécessaire
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité, débrancher lors de l'entretien
Informations générales	Compatible avec une large gamme de cellules, design robuste, garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - SL100C TECHNICS

Comment puis-je connecter ma platine disque TECHNICS SL100C à mon amplificateur ?

Pour connecter votre platine disque TECHNICS SL100C à votre amplificateur, utilisez un câble RCA. Branchez les sorties RCA de la platine aux entrées correspondantes de l'amplificateur.

Pourquoi le son de ma platine disque est-il faible ?

Un son faible peut être dû à un réglage inapproprié du volume de l'amplificateur ou à un problème avec la cartouche. Vérifiez également que le préamplificateur est activé si nécessaire.

Comment puis-je régler la vitesse de lecture de ma platine ?

La TECHNICS SL100C dispose d'un sélecteur de vitesse. Assurez-vous que le bouton est positionné sur 33 1/3 ou 45 tours par minute, selon le vinyle que vous écoutez.

Que faire si ma platine ne tourne pas ?

Vérifiez que la platine est correctement alimentée et que le plateau est bien installé. Si le problème persiste, il peut y avoir un problème avec le moteur ou la courroie.

Comment nettoyer ma platine disque TECHNICS SL100C ?

Utilisez un chiffon doux et sec pour nettoyer la surface de la platine. Évitez les produits chimiques agressifs. Pour le nettoyage de la cartouche, utilisez une brosse douce.

Comment puis-je remplacer la cartouche de ma platine disque ?

Pour remplacer la cartouche, dévissez les vis de fixation de l'ancienne cartouche, retirez-la délicatement, puis installez la nouvelle en suivant les instructions du fabricant.

Pourquoi y a-t-il des sauts dans la lecture de mes disques ?

Des sauts peuvent être causés par une mauvaise installation de la cartouche, un bras de lecture mal équilibré, ou des salissures sur le disque. Vérifiez également l'état du disque.

Comment puis-je ajuster le poids de la tête de lecture ?

Utilisez le contrepoids au bout du bras de lecture pour ajuster le poids. Tournez-le jusqu'à ce que l'aiguille soit à l'horizontale lorsque le bras est en position de lecture.

Ma platine disque fait un bruit de grattage, que dois-je faire ?

Un bruit de grattage peut indiquer que la cartouche est sale ou mal installée. Nettoyez la cartouche et vérifiez qu'elle est correctement fixée.

Puis-je utiliser ma TECHNICS SL100C avec des enceintes Bluetooth ?

La TECHNICS SL100C ne dispose pas de connectivité Bluetooth intégrée. Vous aurez besoin d'un préamplificateur avec fonction Bluetooth ou d'un adaptateur Bluetooth pour connecter des enceintes sans fil.

MODE D'EMPLOI SL100C TECHNICS

Platine vinyle à entrainement direct

Nous vous remercions pour votre achat de cet apparéil.

Veuillez lire attentivement ces instructions avant d'utiliser ce produit et conserveze ce manuel pour vous y reférer ulterieurement.

• À propos des descriptions de ce mode d'emploi

• Les pages auxquelles se référer sont indiquées en tant que « ( 00) »

• Les illustrations peuvent différer de votre apparéil.

Caracteristiques

Moteur d'entrainment direct sans noyau pour une précision et fiabilité élevées, ainsi qu'une rotation stable

• Une rotation stable est obtenue en combinant le moteur d'entrainment direct sans noyau qui réduit les vibrations infimes pendant la rotation du moteur à l'aide de la technologie de commande du moteur qui permet de changer le mode d'entrainment selon l'état de fonctionnement du moteur.
• En plus de fournir une performance supérieure, le moteur d'entrainment direct ne nécessite aucun remplacement de piece ou d'entretien.

Roulements de haute précision pour bras de lecture hautement sensible

• Le roulement de haute précision usiné qui est utilisé dans le roulement du bras de lecture avec suspension à la cardan permet une sensibilité de réponse initiale élevée et un suivi précis du disque.

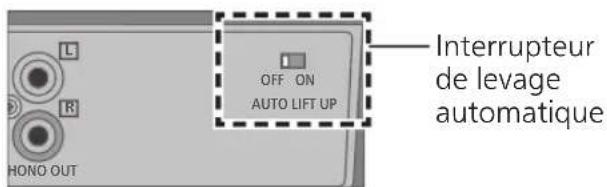

Fonction de levage automatique pour soulever le bras de lecture automatiquement

• Cet apparéil estirquépéd'une fonction de levage automatique pour soulever le bras de lecture automatiquement lorsque la lecture du disque est terminée.

Ensemble complet, incluant ce qui suit, pour une lecture optimale des disques

• Cellule de lecture type VM de haute qualité.

Table des matières

Avant utilisation

Précautions de sécurité 04

Accessoires 06

Nom des pieces 08

Four commencer

Assemblage de I'appareil 10

Avant de monter la platine 11
Montage de la platine 11
Montage du tapis de platine 11
Fixation de la coquille porte-cellule 11
Fixation du contrepoids d'équilibrage 11
Pour enlever la platine 11

• Connexion à un amplificateur intégré ou à un système de composant 12
  Installation 13
• Mettez le couvercle anti-poussières en place 13

Réglage 14

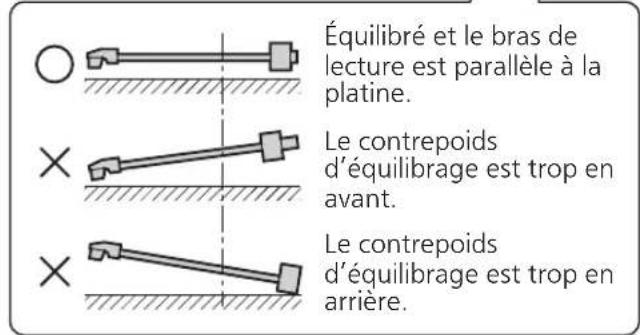

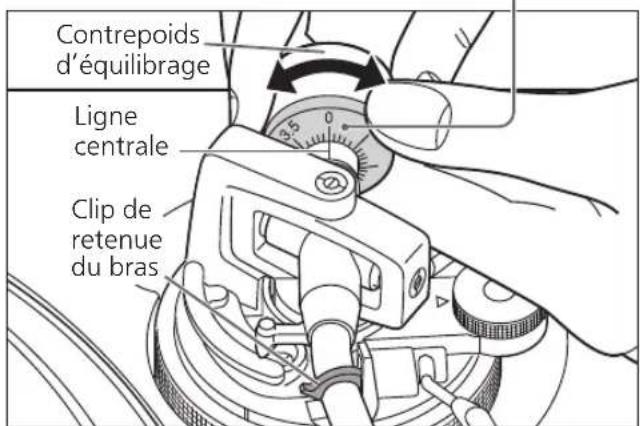

• Equilibre horizontal 14

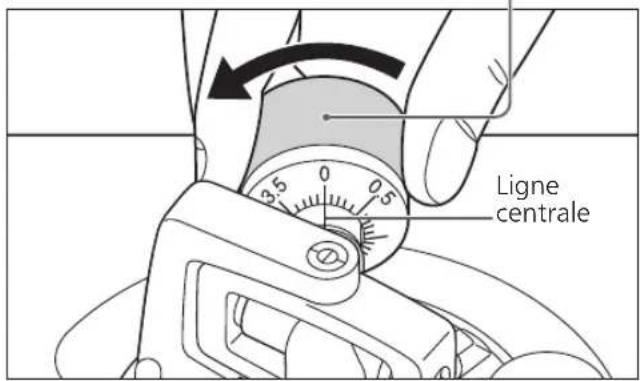

• Pression de pointe de lecture 14

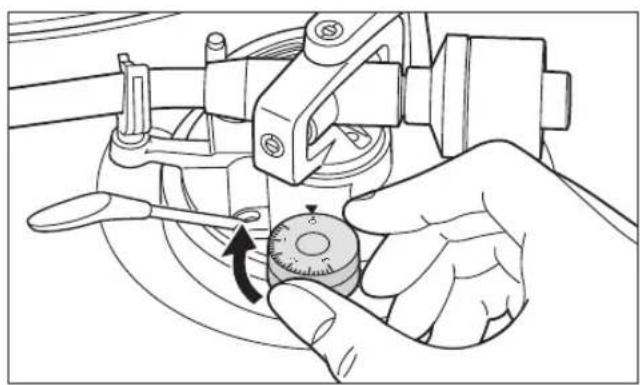

  Dispositif antidérapant 15

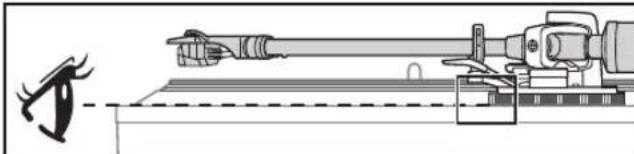

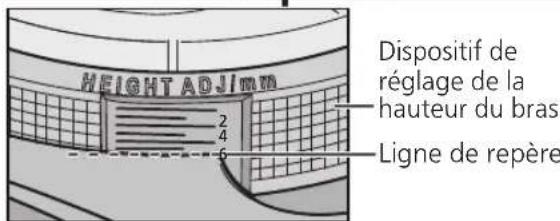

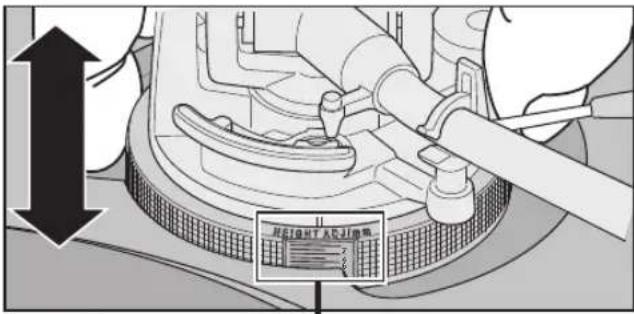

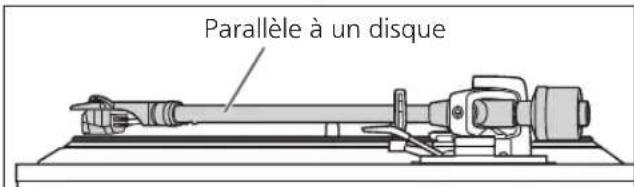

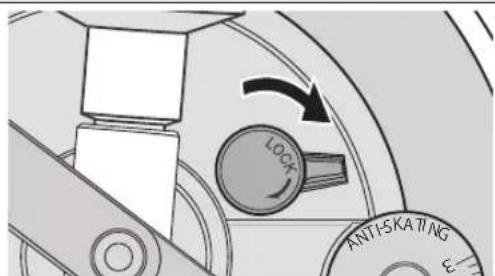

  Hauteur du bras de lecture 16

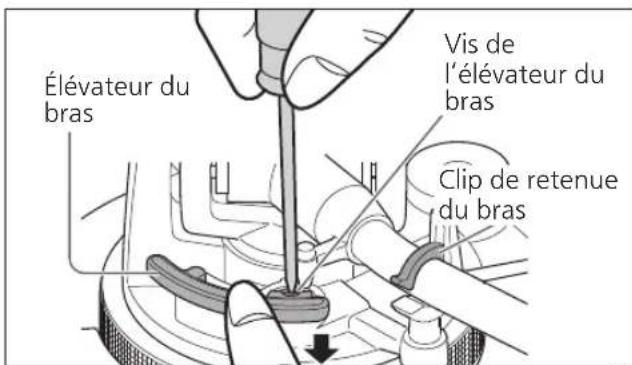

  Hauteur de I'elévateur du bras 17

lecture

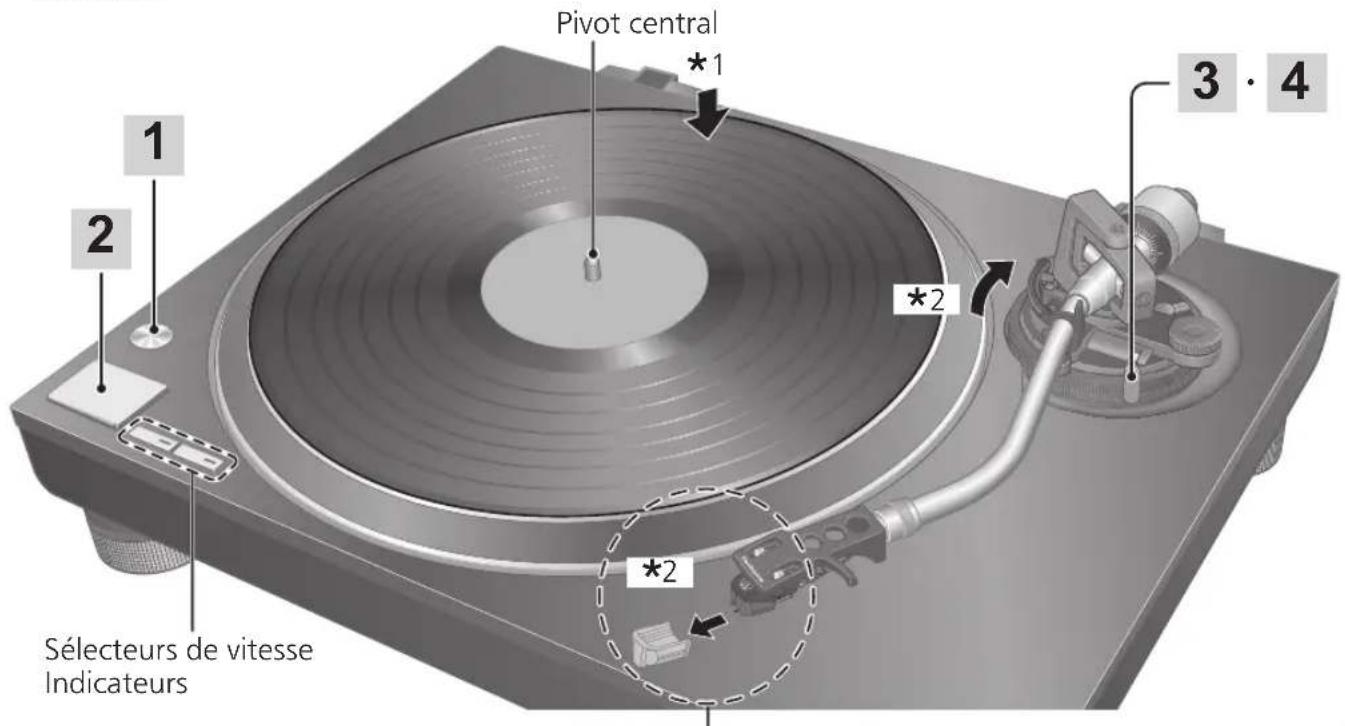

Lecture des disques 18

Entretien

Entretien 20

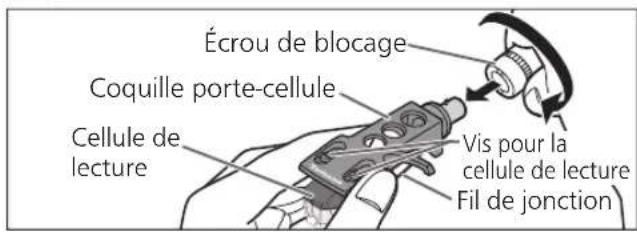

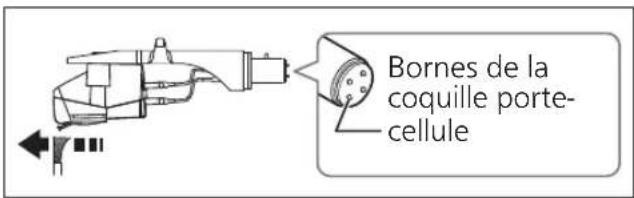

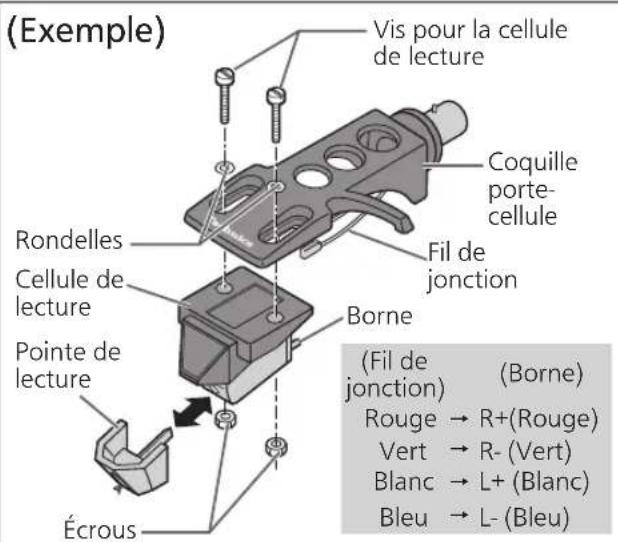

Remplacement de la cellule de lecture 21

Guide de dépannage 22

Specifications 23

Précautions de sécurité

AVENTISSEMENT ATTENTION

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, -N'exposez pas cet apparéil à la pluie, l'humidité, l'égouttement ou l'éclaboursement.

-Ne placez pas d'objets replis d'eau, tels que des vases, sur l'appareil.

-Utiliser exclusivement les accessoires préconises.

-Ne retirez pas les caches.

-Ne répAREz pas l'appareil vous-même.

Confiez l'entretien a un personnel qualifié.

-Ne laisses pas d'objets métalliques tomber dans cet apparéil.

-Ne pas placer d'objets lourds sur cet et appareil.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, délectrocution ou de dommages au produit, -Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.

• Branchez la prise secteur dans la prise de electrique.

-Ne pas tirer, plier ou placer des objets lourds sur le cordon.

-Ne manipuliez pas la prise avec les mains mouillées.

-Tenez le corps de la prise secteur en la débranchant.

-N'utilisez pas de prise secteur ni de prise de courant endommagée.

• La fiche secteur est le dispositif de déconnexion. Installez cet appeareil de sorte que la fiche secteur puisse être débranchée immeditatement de la prise de courant.

Assurez-vous que la broche de terre de la fiche du cordon d'alimentation est correctement branchée afin d'eviter un choc electrique.

-Un appeareil de CLASSE I doit etre raccordé à une prise electrique pour l'alimentation dotée d'une mise a la terre de protection.

Appareil

• Ne placez pas de sources de flammes vivest telles que bougies allumées sur cet apparéil.
• Cet apparéil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet apparéil.
• Cet apparéil est destiné à être utilisé sous des climats tropicaux.
• Ne mettez pas d'objets sur cet apparéil.
  Cet apparéil devient chaud lorsqu'il est en marche.

Emplacement

• Placez cet apparéil sur une surface plane.
  Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, -N'installez pas et ne placez pas cet apparéil dans une bibliothèque, un placard ni dansaucun autre espace réduit. Assurez-vous que l' apparéil est bien ventilé.

-Ne bouchez pas les ouvertures d'airation de cet apparéil avec des journaux, nappes, ridesaux ou objets similaires.

-N'exposez pas cet apparéil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

Assurez-vous que l'emplacement de placement est suffisamment solide pour supporter le poids de cette unité ( 23)
- Ne soulevez pas et ne transportez pas cet apparéil en le tenant par l'un de ses boutons. Cela pourrait faire tomber l' apparéil, causant des blessures ou un dysfonctionnement de celui-ci.
- Maintenez les cartes magnétiques ou carte IC comme une carte de crédit à l'écart de la platine.

-Dans le cas contraire, la carte à circuit intégré ou une carte magnétique peut devenir inutilisable en raison de l'effet magnétique.

L'élimination des équipements usages

Applicable uniquely dans les pays membres de l'Union europeenne et les pays disposant des systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les apparciels électriques et électroniques usages, doivent être séparés des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des appeareils usages, veuillez les porter a l'un des points de collecte prevus, conformement à la législation nationale en vigueur.

En les éliminant conformément à la reglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la reglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Accessoires

Certaines pieces de l'appareil ont ete demontees pour prevenir tout dommage lors de I'expedition. Cochez les accessoires pour verifier quils sont bien tous dans I'emballage. (Certaines pieces d'accessoires sont fournies dans un sac.)

Platine (1 pce.) (TYL0359)	Tapis de platine (1 pce.) (TEFX5019)	Couvercle anti-poussière (1 pce.) (TTFA0457)
Adaptateur pour disques 45 tours (1 pce.) (TPH0339)	Contrepoids d'équilibrage (1 pce.) (TYL0361)	Coquille porte-cellule avec cellule de lecture (1 pce.) (TYL0576)
		La coquille porte-cellule est livrée avec une cellule de lecture équivalente à « Audio-Technica AT-VM95C ».
Câbles PHONO (1 pce.) Câble de terre PHONO (1 pce.) (TAQ0036)	Cordon d'alimentation secteur (1 pce.) (K2CM3YY00055)

• Les numérodes modèle des accessoires sont tels qu'en janvier 2021. Ils sont sujets à modification sans préavis.

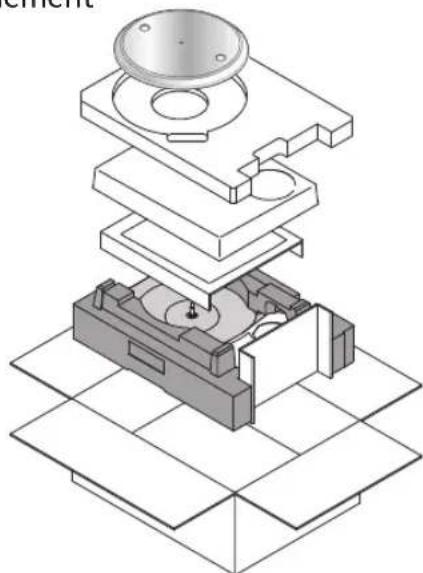

• Gardez les matériaux d'emballage après avoir pris possession du matériel.
  Vous en aurez besoin pour transporter l'appareil sur une longue distance.
• Observe les réglementations locales lors de la mise au rebut du produit.
• N'utilisez pas de cordon d'alimentation secteur, cable PHONO et cable de terre PHONO autres que ceux qui sont fournis.
• Conservez la cellule de lecture, les écrous, les vis et les rondelles hors de portée des enfants pour éviter toute ingestion.
• La pointe de lecture est un produit consommable.
  Lors du remplacement, achetez l'Audio-Technica « AT-VMN95C »

Nom des pieces

Des numérios comme ( 00) indiquent les pages de reference.

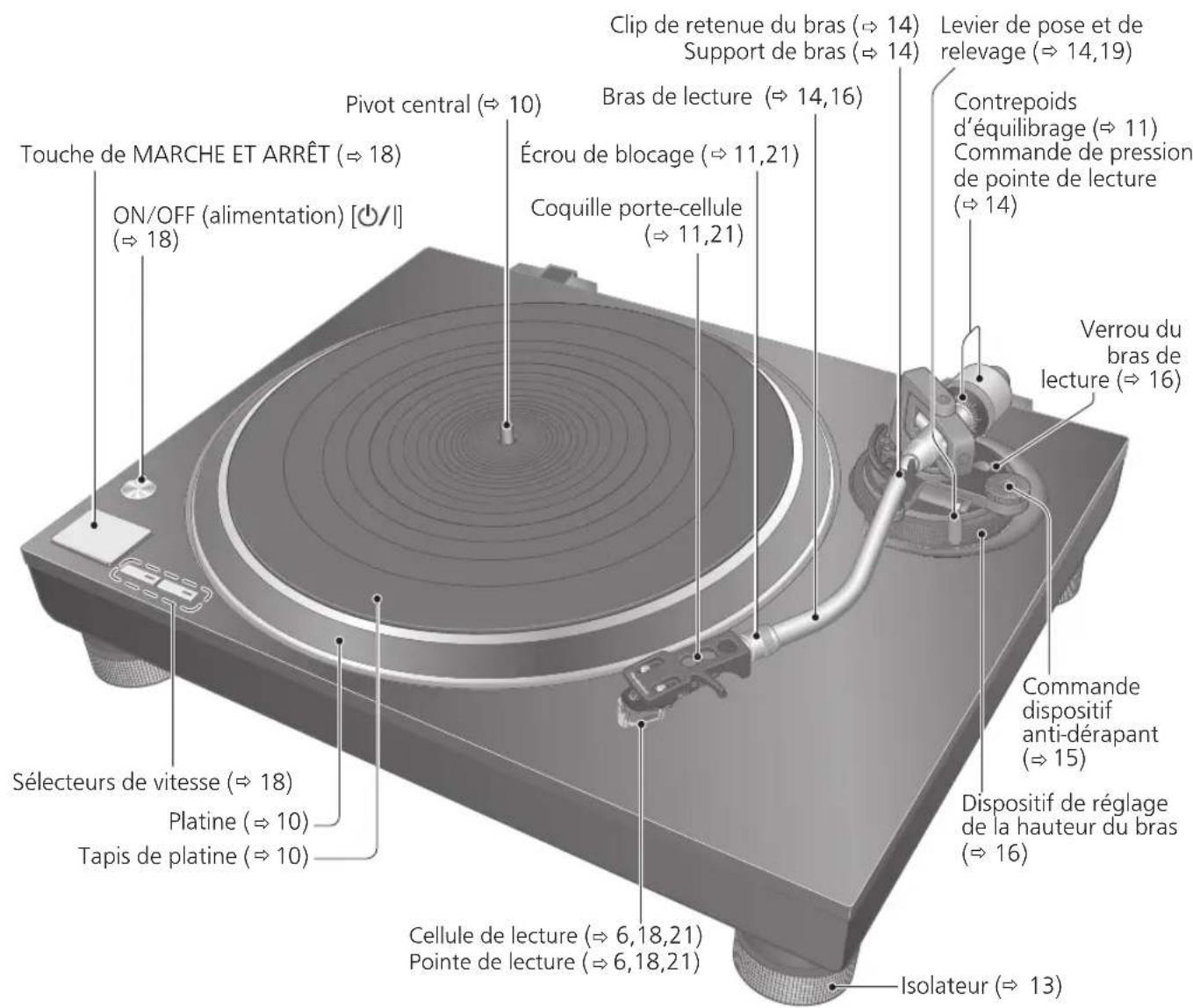

Avant

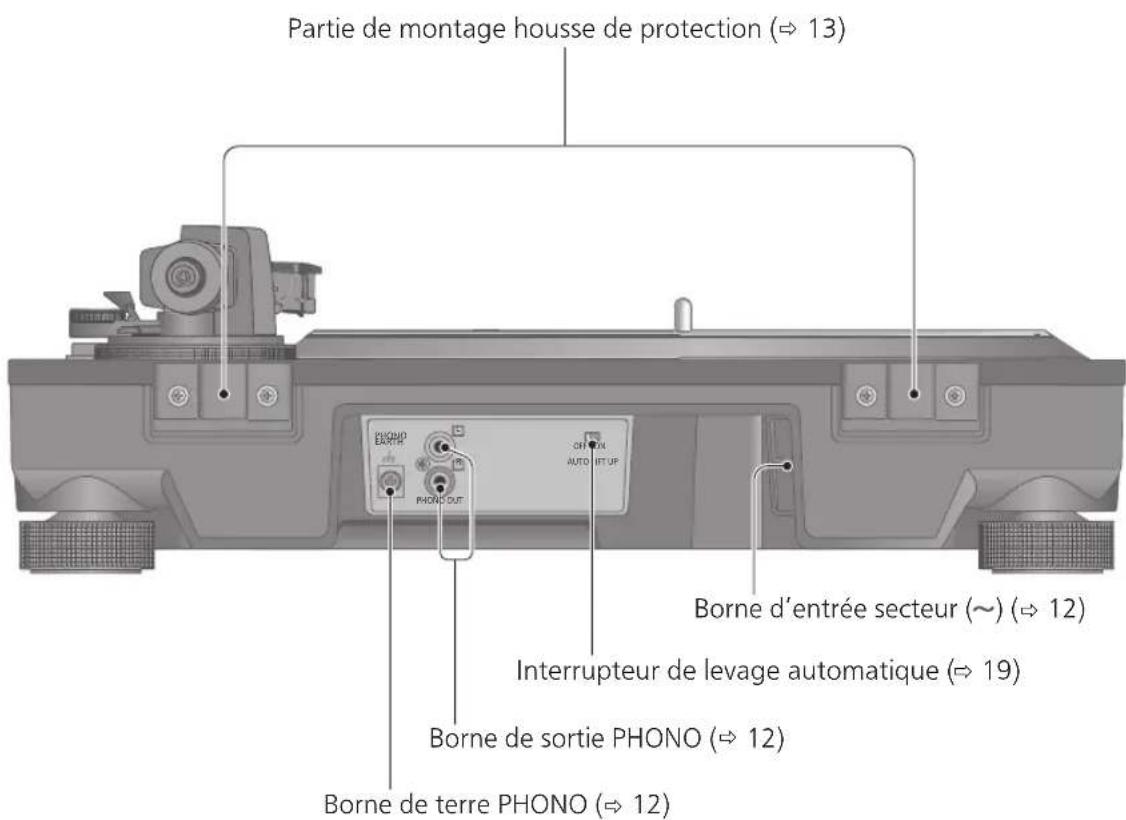

Arrière

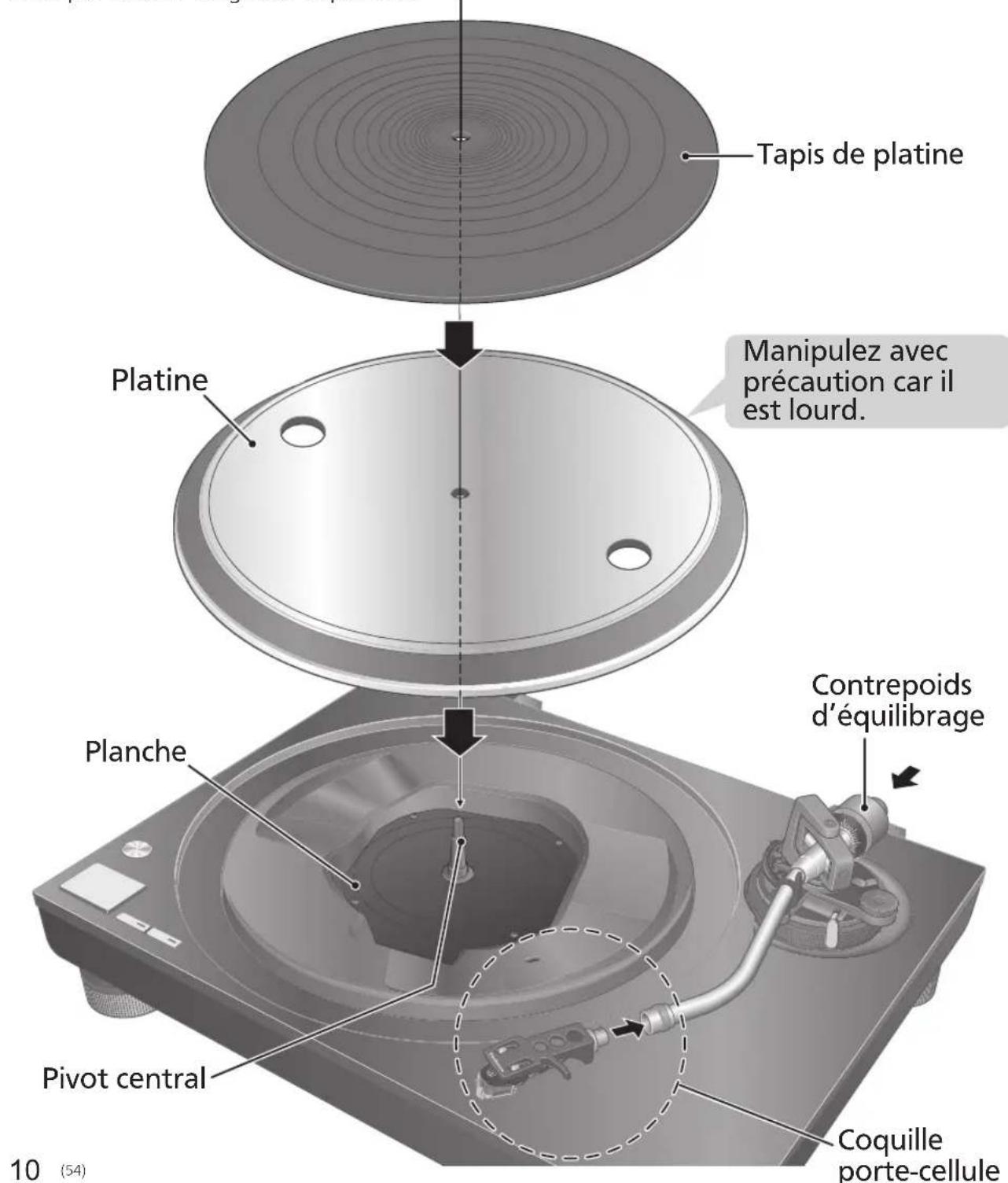

Assemblage de l'ordinateil

Certaines pieces de l'appareil ont ete demontees pour prevenir tout dommage lors de I'expedition. Assemblez I'appareil dans I'ordre suivant.

Attention

• Avant l'installation, mettez en place la protection de la pointe de lecture pour protégger l'extrémité de la pointe de lecture (⇒ 18), ramenez le bras de lecture sur le support de bras et immobilisez-le avec le clip de retenue du bras.
• Ne raccordez pas le cordon d'alimentation secteur tant que l'installation n'est pas terminée.
• Lors du montage de la platine, empêchez des matériaux étrangers de pénétrer entre l'unité principale et la platine.
• Ne pas toucher ou gratter la planche.

Francais

Avant de monter la platine

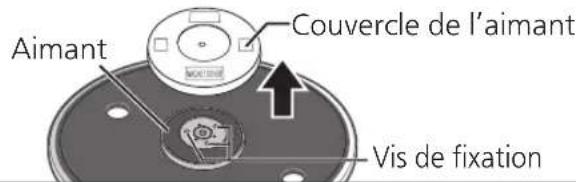

1 Retirez le couvercle de l'aimant de la platine.

• Il y a un aimant et son couvercle sur le côte arrêté de la platine. Retirez le couvercle de l'aimant avant d'instructor l'unité principale.

Côté arrêté de la platine

Attention

• Maintenez tout objet magnétique sensible, comme une carte et une montre magnétiques, éloigné de l'aimant.
• Empêchez la platine de frapper l'unité principale ou de tomber.
  Empêchez de la poussière ou de la poudre de fer d'adhérer à l'aimant sur le côte arrêté.
• Ne touche pas les vis de fixation (trois emplacements) de la platine. L'évaluation de la performance ne peut être garantie si elles sont hors de leurs emplacements.

Montage de la platine

2 Reglez lentement la platine sur l'axe central.

Attention

• Faites attention lors de la manipulation de la platine étant donné qu'elle est lourde.
  Veillez a ne pas vous pincer les doigts.
• Essuyez les traces de doigts ou de saleté avec un chiffon doux.

Montage du tapis de platine

3 Posez le tapis de platine sur la platine.

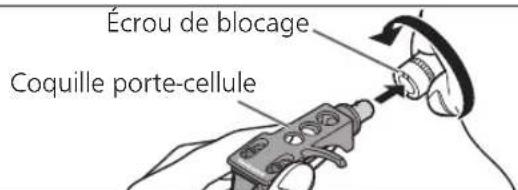

Fixation de la coquille porte-cellule

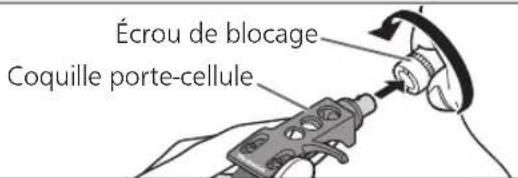

4 Montez la coquille porte-cellule avec la cellule de lecture dans le bras de lecture. Gardez la coquille porte-cellule horizontally et serrez l'écrou de blocage.

• Prenez garde de ne pas toucher le bout de la pointe de lecture.

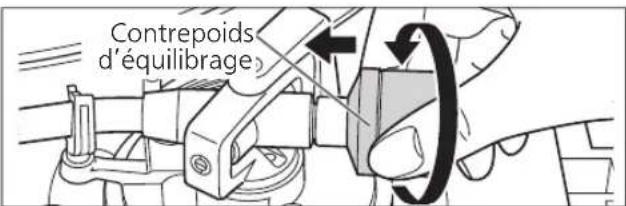

Fixation du contrepoids d'équilibrage

Fixez le contrepoids d'équilibrage à l'arrière du bras de lecture.

Remarque

L'intérieur du contrepoids d'équilibrage estGRAISSÉ.

Pour enlever la platine

Comme illustré sur la figure de droite, placez vos doigts dans les deux trous de la platine, maintenez l'axe central vers le bas et enlevez la platine vers le haut.

• Éteignez tous les apparciels et débranchez le cordon d'alimentation secteur de la prise avant d'effectuer tout branchement.
• Branchez le cordon d'alimentation secteur une fois tous les autres raccordements terminés.
  Assurez-vous de brancher le fil de terre PHONO. Sinon un bourdonnement de l'alimentation peut se produit.
• Reportez-vous aussi au mode d'emploi de l'appareil connecté.

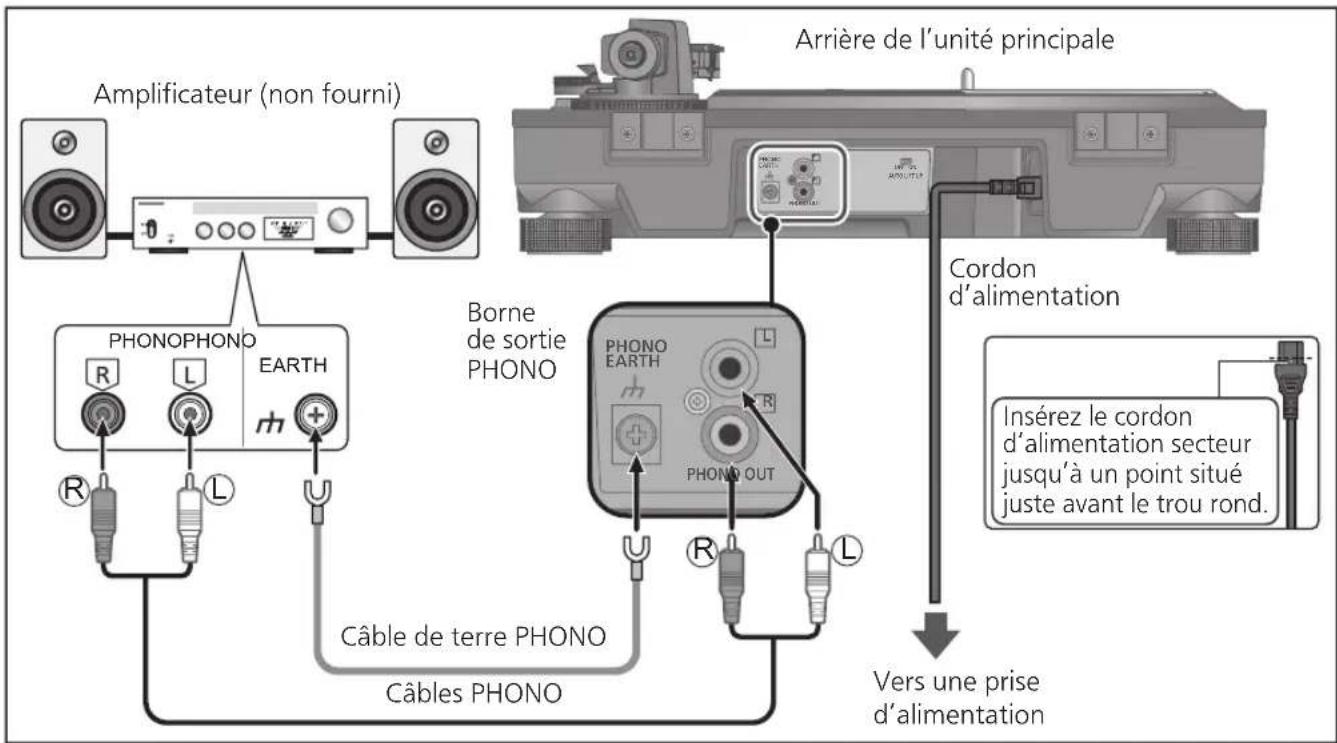

Connexion à un amplificateur intégré ou à un système de composant

1 Éteignez l'appareil et le périphérique connecté et débranchez les cordons d'alimentation secteur de la prise.
2 Branchez le cable PHONO et le cable de terre PHONO aux bornes d'entrée PHONO de l'équipment connecté.

• Vous n'obtiendrez pas un volume ou une qualite sonore adequat(e) si l'amplificateur connecte n'a pas de bornes d'entrée PHONO.

3 Raccordez le cordon d'alimentation secteur.

• Vérifiez la puissance en watts de la sortie secteur sur l'équipement connecté avant de l'utiliser pour cet apparéil. Pour diminuer la consommation d'énergie de l' apparéil, reportez-vous aux specifications. ( 23)

Attention

• Serrez la borne de terre PHONO à l'aide d'un tournevis à tête cruciforme.

Remarque

• Interrupteur veille/marche [0/1]
  Appuyez pour faire passer l'appareil du mode veille au mode marche ou vice versa. En mode veille, l'appareil consomme toujours une faible quantité d'énergie.
  Retirez la fiche de la prise électrique principale si vous ne comptez pas utiliser l'appareil pendant une longue période. Placez l'appareil de sorte que la prise puisse être facilement enlevée.

Installation

Installez l'appareil sur une surface horizontale protégée des vibrations.

Gardez cet apparéil aussi loin que possible des enceintes.

Réglage de la hauteur pour que l'appareil soit horizontal

Augmente la hauteur

Réduit la hauteur

Soulever le tourne-disque pour tourner les isolateursurs et régler la hauteur.

• Dans le sens des aiguilles d'une montre : Réduit la hauteur.
• Dans le sens inverse des aiguilles d'une montre : Augmente la hauteur.

Attention

• Ne mettez pas les isolateurs trop loin. Cela pourrait les detacher ou bien les endommager.

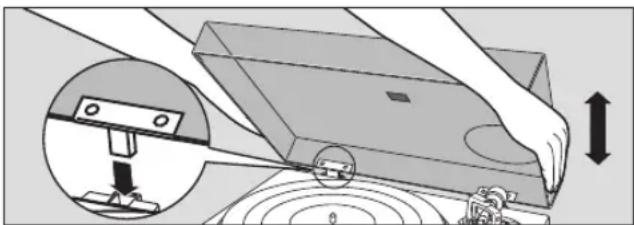

Mettez le couvercle anti-poussières en place

1 Saisissez le couvercle anti-poussières à deux mains et mettez-le en place dans les pieces de fixation du couvercle anti-poussières ( 9) sur le lecteur.

• Pour-retirer le couvercle anti-poussières, gardez-le ouvert et souvevez-le droit au-dessus.

Attention

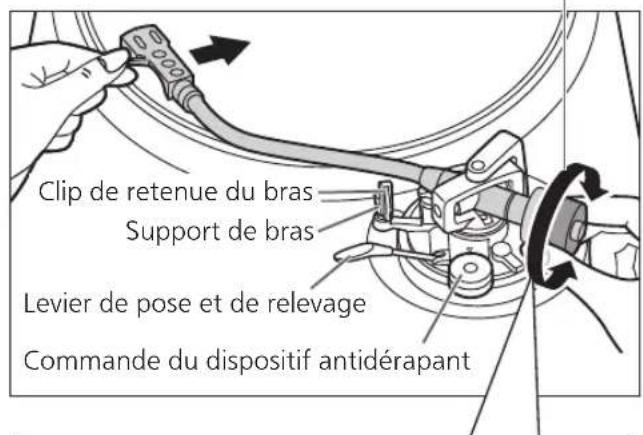

• Ramenez le bras de lecture sur le support de bras et fixez-le avec le clip de retenue du bras avant de fixer ou de détacher le couvercle anti-poussières.
• Retirez le couvercle anti-poussiere pendant la lecture.
• Lors de l'insertion du couvercle anti-poussière, empêchez l'extrémité des charnières de heurter et endommager l'unité principale.

Notes pour l'installation

• Avant de déplacer l'appareil, mettez l'appareil hors tension, débranchez la fiche d'alimentation et débranchez tous les périphériques connectés.
  Assurez-vous que l'appareil n'est pas exposé aux rayons directs du soleil, à la poussière, à l'humidité et à la chaleur émise par un apparéil de chauffage.
• Cét apparéil peut capter des interférences d'un apparéil radio situé à proximité. Gardez l' apparéil aussi loin que possible d'un apparéil radio.
• N'installez pas l'appareil sur une source de chaleur.
• Evitez un endroit avec de grandes variations de température.
• Évitez un endroit avec une condensation fréquence.
• Évitez un endroit instable.
• Ne mettez pas un objet sur l'appareil.
• N'installez pas l'appareil dans un espace confiné tel qu'une étagère.
• Installez l'appareil dans un emplacement bien éloigné des murs ou d'autres dispositifs pour permettre un rayonnement de chaleur efficace depuis l'intérieur de l'appareil.
  Assurez-vous que l'emplacement d'installation est suffisamment résistant pour supporter le poids total de I'unité et du système. ( 23)
• Notez que l'appareil peut être endommagé par la fumée de cigarettes ou l'humiètie provenant d'un humidificateur à ultrasons.

Condensation

Imaginez, you sortez une bouteille froide d'un réfrigerateur. Si vous la laissez dans une piece pendant un certain temps, des gouttes de rosée vont se former sur la surface de la bouteille. Ce phénomène est appelé « condensation »

• Conditions provoquant la condensation
  Changement rapide de température (cause par le déplacement d'un endroit chaud à un endroit froid ou vice versa, un refroidissement ou un rechauffement rapide ou bien exposition directe à de l'air froid)
  Forte humidité dans une piece avec beaucoup de vapeur, etc.
  Saison pluvieuse
• La condensation peut endommager l'appareil. Quand cela se produit, éteignez l'appareil et laissez-le jusqu'à ce qu'il s'adapte à la température ambiente (environ 2 à 3 heures).

Équilibre horizontal Pression de pointe de lecture

Preparatifs

• Tout d'abord, retirez le housse de protection.
• Retirez le couvercle de pointe de lecture ( 18) , enclinant soin de ne pas endommager la pointe de lecture, puis dégagez le clip de retenue du bras.
• Abaissez le levier de pose et de releverage.
• En la tournant, mettez la commande du dispositif antidérapant sur « 0 »

1 Libérez le bras de lecture du support de bras et réglez l'équilibre horizontal en tournant le contrepoids d'équilibrage. Maintenez le bras de lecture et tournez le contrepoids d'équilibrage dans le sens de la flèche pour régler l'équilibre jusqu'à ce que le bras soit à peu près horizontal.

• Prenez soit de ne pas laisser le bout de la pointe de lecture toucher la platine ou l'unité principale.

Preparatifs

• Replacez le bras de lecture sur le support de bras et immobilisez-le avec le clip de retenue du bras.

1 Tournez la commande de la pression de pointe de lecture jusqu'à ce que « 0 » viennent sur la ligne centrale de l'arrête du bras de lecture.

• Maintenez immobile le contrepoids d'équilibrage tout en faisant cela.

Commande de pression de pointed lecture

Tenez ici pour tourner

Remarque

• Pression de pointe de lecture de la cellule de lecture fournie: 1,8 à 2,2 g (2,0 g en standard)
• Lors de l'utilisation d'une cellule de lecture vendue séparément, reportez-vous au Guide de l'utilisateur de votre cellule de lecture pour la pression de pointe de lecture appropriée.

2

Tournez le contrepoids d'équilibrage pour l'ajuster sur la pression de pointe de lecture appropriée pour la cellule de lecture utilisée.

• La commande de pression de pointe de lecture tournera en même temps que le contrepoids d'équilibrage.
• Tournez jusqu'à ce que la ligne centrale pointe sur la pression de pointe de lecture appropriée.

Dispositif antidérapant

1 Tournez la commande du dispositif antidérapant pour la régler à la même valeur que la commande de pression de pointe de lecture.

Remarque

Pour une pression de la pointe de lecture de 3 g ou plus, régler l'anti-patinage sur « 3 »

Hauteur du bras de lecture

N'effectuez ce réglage que si la cellule de lecture que vous utilisez le rend nécessaire.

Preparatifs

• Mettez un disque sur la platine.

1 Dégagez le verrou du bras de lecture.

Verrou du bras de lecture

2 Reglez la hauteur avec la Dispositif de réglage de la hauteur du bras.

Réglez la hauteur du bras de lecture jusqu'à ce qu'il soit parallèle au disque.

① Utilisez le tableau ci-dessous comme reference pour couver la marque de position appropriée pour la hauteur de votre cellule de lecture.

(Pour la coquille porte-cellule fournie)

Hauteur de la cellule de lecture (H) en millimètres	Position de la commande de hauteur
14	0
15	1
16	2
17	3
18	4
19	5
20	6

Hauteur de la cellule de lecture fournie (H = 17,2mm)

(Position de la commande de hauteur : 3,2)

Tenez le dispositif de réglage de la hauteur du bras et faites-le glisser vers le haut ou le bas pour aligner le repère de position sur la ligne d'index. 0 à 6 mm sont marqués sur la Dispositif de réglage de la hauteur du bras.

Lors du contrôle de la ligne de reférence de la Dispositif de réglage de la hauteur du bras, vérifie en plaçant le regard au même niveau.

Lorsque vous ne savez pas la hauteur de la cellule de lecture (H) ou lorsque vous n'utilise pas la coquille porte-cellule fournie

Retirez le couvercle de pointe de lecture, ennant soin de ne pas endommager la pointe de lecture, puis dégagez le clip de retenue du bras. Abaissez le levier de pose et releavage, posez la pointe de lecture sur un disque et réglez la commande de hauteur jusqu'à ce que le bras de lecture et le disque soit parallètes.

• Si la hauteur de la cellule de lecture (H) est trop petite afin qu'elles soient parallées, ajoutez une « entreprise de cellule de lecture » (non fournie).

3Après que le réglage de hauteur de bras soit terminé,verrouillez le bras de lecture en tournant le bouton de verrouillage du bras.

Assurez-vous de tourner le bouton de verrouillage du bras à la fin, comme indiquédans la figure ci-dessous. Il peut être nécessaire de forcer légarement pour le faire.

Attention

• Prenez garde de ne pas endommager le bout de la pointe de lecture.
• Ne pas utiliser le produit sans que le bras ne soit verrouillé.
• Pour un réglage plus précis, utilisez un niveau (non fourni) pour ajuster la hauteur du bras de manière à ce que la cellule de lecture soit parallèle au disque.

Hauteur de l'élevateur du bras

Effectuez un réglage en fonction de la cellule de lecture, si nécessaire.

Preparatifs

• Mettez un disque sur la platine.
• Retirez le couvercle de pointe de lecture ( 18) , en prenatal soit de ne pas endommager la pointe de lecture, puis dégagez le clip de retenue du bras.
• Soulevez le levier de pose et de releavage et placez le bras de lecture sur le disque.

1 Vérifiez la hauteur de l'élevateur dubras (distance entre le bout de la pointe de lecture et la surface du disque). Si un réglage est nécessaire, passez à l'étépe 2.

• La hauteur de l'élevateur du bras est reglee en usine entre 8 et 13 mm.

2 Ramenez le bras de lecture sur le support de bras, fixez-le avec le clip de retenue du bras et tout en appuyant sur le bouton de l'élevateur du bras vers le bas avec le doigt, tournez la vis de réglage pour ajuster la hauteur.

Le fait de tourner la vis dans le sens des aiguilles d'une montre abaisse I'élevateur du bras.
Le fait de tourner la vis dans le sens inverse des aiguilles d'une montre relève l'élevateur du bras.

Lecture des disques

Preparatifs

1 Mettez un disque (non inclus) sur la platine.
2 Retirez le couvercle de pointe de lecture puis degagez le clip de retenue du bras.

1 Appuyez sur [p pour allumer l'appareil.

La lumière stroboscopique s'allume. 33 - 1 / 3 rpm est automatiquement selectionné et l'indicateur [33] s'allume.

2 Appuyez sur [START-STOP]. La platine de lecture commence à tourner.

Attention

• N'appuyez pas sur [START-STOP] lorsque la platine est retiree.
  Si vous avez accidentellement appuyé sur [START-STOP]
  Le témoin du bouton de seLECTION de vitesse ([33] ou [45]) commence à clignoter. S'il clignote, appuyez sur la touche [O/1] pourmettre l'appareil hors tension, montez la platine, puis appuyez sur [Dppur allumer l'appareil.
• Mettez l'appareil sous tension ou hors tension avec le volume de l'appareil connecté regle au minimum.

Retirer le couvercle de pointe de lecture

Retirez le couvercle de pointe de lecture en le faisant glisser tout droit et lentement vers I'avant de la cellule de lecture tout en prenant soin de ne pas endommager la pointe de lecture.
Fixer le couvercle de pointe de lecture

Tenez fermement le couvercle de pointe de lecture des deux cots, alignez-le avec l'avant de la cellule de lecture, et fixez-le en le faisant glisser lentement tout enPNANT SOIN de ne pas endommager la pointe de lecture.

Cellule de lecture

Couvercle de pointe de lecture

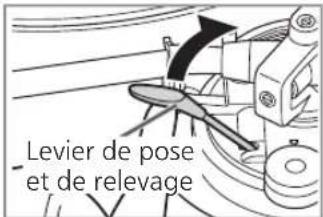

3 Soulevez le levier de pose et de releavage et placez le bras de lecture sur le disque.

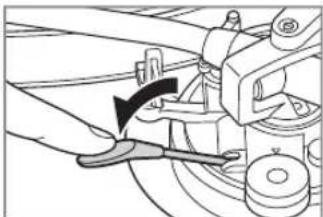

4 Abaissez le levier de pose lentement. Le bras de lecture se déplace lentement vers le bas.

Pour arrêt temporairement la lecture

Relevez le levier de pose et de releverage.

• La pointe de lecture se soulève du disque.
  Pour lancer la lecture a nouveau, abaissez le levier de pose et de releverage.

Lorsque la lecture prend fin

①Après avoir soulevé le levier de pose et de releavage pour ramener le bras de lecture sur le support de bras, abaissez-le complètement.
② Appuyez sur [START-STOP]. Le frein electronique arrete doucement la platine.
③ Appuyez sur [i] pour allumer l'appareil hors tension.
Fixez le bras de lecture à l'aide du clip de retenue du bras.
⑤ Remettez le couvercle de pointe de lecture (pour protégger le bout de la pointe de lecture).

Fonction de levage automatique

Cette fonction souleve automatiquement le bras de lecture à la fin de la lecture d'un disque.
Cela empêche la lecture repétée du dernier sillon. (cela n'arrête pas la rotation de la platine.)
Cette fonction nécessite le réglage suivant avant de pouvoir être activée.

Réglage : Avec l'appareil étéint, mettez l'interrupteur de levage automatique à l'arrière en position « ON ». (Le réglage d'usine est « ON ».)

• Àprous un levage automatique,assurez-vous de bieneffectuer lesétapes ① à ⑤ décritesci-dessus dans la section « Lorsque la lecture prend fin »

Attention

• En fonction du disque, le levage automatique peut prendre un certain temps (environ 60 secondes) après la fin de la lecture, ou il peut être actionné lorsqu'le disque est toujours en cours de lecture. Si le bras de lecture est soulevé pendant la lecture, mettez l'interrupteur de levage automatique sur « OFF »
• La fonction de levage automatique risque de ne pas fonctionner normalement. Pour que la fonction de levage automatique fonctionne correctement, le levier de pose et de releavage doit être complètement abaisse une fois que le bras de lecture est ramné sur le support de bras après la fin de la lecture.

Lors de la lecture de 45 tours

• Appuyez sur le bouton de selection de vitesse [45] ([45] s'allume).
  Montez l'adaptateur pour disques 45 tours sur le pivot central.

Lors de la lecture de 45 tours SP (enregistrement court)

• Appuyez en même temps sur les boutons de seLECTION de vitesse [33] et [45] (78 rpm : [33] et [45] s'allument).

Lors de l'utilisation d'un stabilisateur d'enregistrement (non inclus)

• Consultez le manuel d'instructions du stabilisateur d'enregistrement.
• Poids maximum : 1 kg

Entretien

Entretien des pieces

Retirez avec soin la poussière de la pointe de lecture et du disque.

Enlevez la coquille porte-cellule avec la cellule de lecture et nettoyez la pointe de lecture en utilisant une Brosse douce. Brossez de la base vers le bout.
- Utilisez un nettoyant pour disque pour garder vos disques propres.

Essuyez de temps en temps les bornes de la coquille porte-cellule.

Essuyez les bornes de la coquille porte-cellule avec un chiffon doux et fixez la coquille porte-cellule au bras de lecture.

Baissez le volume de l'amplificateur ou mettez l'amplificateur hors tension avant de monter ou de retarder la coquille porte-cellule.

Les enceintes peuvent être endommagées si la coquille porte-cellule est déplacée lorsque le volume est élevé.

Nettoyage du couvercle antipoussieres et le boitier

Essuyez le couvercle anti-poussieres et le boitier avec un chiffon doux.

Ne touchez pas la planche lors du nettoyage.
Autrement, le joueur peut échouer.

Lorsque la poussière est tenace, essorez bien un chiffon humide pour essuyer la saleté, puis essuyez-la avec un chiffon doux.

• N'utilisez pas de solvants tels que benzine, diluant, alcool, dénergent de cuisine, chiffon impregné chimiquement, etc. L'utilisation de ces produits peut cause la déformation du boîtier extérieur ou le détachment du revêtement.
  N'essuyez pas le couvercle anti-poussieres pendant la lecture d'un disque.

Cela pourrait cause de l'électricité statique. Cette électricité statique peut attirer le bras de lecture vers le couvercle anti-poussières.

Déplacement de l'appareil

Remballez l'appareil dans son emballage original. Gardez les matériaux d'emballage après avoir pris possession du matériel.

Si vous n'avez plus l'emballage,procedede comme suit:

• Retirez la platine et le tapis de platine et enveloppez-les avec précaution.
• Retirez la coquille porte-cellule et le contrepoids d'équilibrage du bras de lecture et enveloppez-les avec soin.
  Fixez le bras de lecture avec le clip de retenue du bras et maintenez-le en place avec du ruban adhesif.
• Enveloppez soigneusement l'unité principale dans une couverture ou du papier.

Reconditionnement

Avant le reconditionnement, retirez le contrepoids d'équilibrage et insérez le support de bras de lecture sous le bras de lecture.

Symbole DEEE

Mise au rebut du produit en dehors des pays de I'UE

Ce symbole est valable dans I'UE seulment.

Contacter un bureau gouvernemental local ou votre revendeur pour confirmer une manière correcte de mettre au rebut.

Remplacement de la cellule de lecture

La cellule de lecture peut être remplaced par une cellule de votre préférence.

Retrait de la cellule de lecture fournie

Fixez le couvercle de pointe de lecture ( 18) et desserrez I'ecrou de blocage pour retarder le bras de lecture de la coquille porte-cellule.

2 Desserrez les vis de montage de la cellule de lecture pour retarder la cellule de lecture fournie de la coquille porte-cellule.

Utilisez un mini tournevis plat (4 mm) disponible dans le commerce.
- Prenez garde de ne pas toucher le bout de la pointe de lecture.

Retirez les cables des bornes.
Veillez anepas couper les cables.

Fixation de la cellule de lecture

Fixez une cellule de lecture (achetée en magasin) provisoirement.

Suivez les instructions de la cellule de lecture de remplacement pour la fixer correctement à la coquille porte-cellule et serrez légrement les vis.

• Si les vis de fixation sont inclues dans la cellule de lecture, utilisez-les.
• Lors de la lecture de 45 tours SP, utilisez une cellule de lecture pour les 45 tours SP.
  Utilisez un mini tournevis plat (4 mm) disponible dans le commerce.
• Prenez garde de ne pas toucher le bout de la pointe de lecture.

2 Ajustez le porte-à-faux.

• Prenez garde de ne pas toucher le bout de la pointe de lecture.

① Déplacez la cellule de lecture pour ajuster le dépassement de manière à ce que l'extrémité de la pointe de lecture soit à 52 mm de l'extrémité de montage de la coquille porte-cellule,

comeme indie sur la figure ci-dessous.

La cellule de lecture doit etre parallle a la coquille portecellue, vue de dessus et de cote (l'illustration est une vue de dessus).

③ Serrez la vis pour la cellule de lecture.

• Faites attention de ne pas laisser la cellule de lecture glisser hors de son emplacement.

Fixation de la coquille porte-cellule

4 Montez la coquille porte-cellule avec la cellule de lecture dans le bras de lecture. Gardez la coquille porte-cellule horizontal et serrez l'écrou de blocage.

• Prenez garde de ne pas toucher le bout de la pointe de lecture.

Attention

• Rangez les vis, rondelles et écrous de manière à ne pas les perdre.

Guide de dépannage

Guide de dépannage Avant de faire appel au service, faites les vérifications ci-dessous. En cas de doute concernant certains des points à vérifier, ou si les solutions indiquées dans le tableau ne permettent pas de résoudre le problème, contactez votre revendeur.

Pas de courant.

• Le cordon d'alimentation secteur est-il branché?

Insérez le cordon à fond. ( 12)

Il y a du courant mais,aucun son.

Le son est faible.

• Les raccordements sont-ils bien effectués sur les bornes PHONO de l'amplificateur ou du récepteur ?

Branchez les cables PHONO aux bornes PHONO de I'amplificateur. ( 12)

Lessonsdegauche et de droite sont inverses.

• Les raccordements du cable de connexion stéreo à l'amplificateur ou au récepteur sont-ils inversés ?

Vérifiez de nouveau tous les raccordements. ( 12)

• Les raccordements des fils de jonction de la coquille porte-cellule aux bornes de la cellule de lecture

dont-ils bien effectués ?

Vérifiez de nouveau tous les raccordements. ( 21)

On entend un ronflement pendant la lecture.

• D'autres apparueils ou leur cordon d'alimentation secteur se trouvent-ils à proximite du cable de connexion stéreo ?

→Éloignez les apparèils et leur cordon d'alimentation secteur de cet apparéil.

• Le fil de connexion à la terre est-il raccordé ?

Assurez-vous que le fil de connexion à la terre est correctement raccordé. ( 12)

L'indicateur du sélecteur de vitesse [33] ou [45] clignote.

Effectuez l'opération suivante lorsque l'indicateur du selecteur de vitesse [33] ou [45] clignote.

Le symptome peut etre amélioré.

① Appuyez sur [i] pour allumer l'appareil hors tension.
② Debranche la fiche d'alimentation, attendez trois secondes ou plus puis inserez de nouveau la prise.
③ Appuyez sur [3] pour allumer l'appareil et appuyez sur [START-STOP] pour faire tournier la platine.

• Si l'indicateur du selecteur de vitesse clignote à nouveau, vérifie lequel clignote et contactez notre représentant pour le service après-vente.

Specifications

Généralités
Alimentation 110	240 V CA, 50/60 Hz
Consummation 8,0	W (Alimentation ON)Env. 0,2 W (Alimentation OFF)
Dimensions(I × H × P)	453 x 169 x 372 mm
Masse Env. 9,9 k	g
Température defonctionnement	0 °C à +40 °C
Humidité defonctionnement	35 % à 80 % d'humiditérelative (sans condensation)
Platine de lecture
Systèmed'entrainment	Entrainement direct
Moteur Moteur C.C. sans balai
Platine Aluminium	moulé souspressionDiamètre : 332 mmMasse : Env. 2,0 kg(y compris une feuille decaoutchouc)
Vitesses derotation	33-1/3 rpm, 45 rpm, 78 rpm
Couple dedémarrage	0,18 N·m (1,8 kg·cm)
Caracteristiquesd'augmentation	0,7 s. (de la positionimmobile) à 33-1/3 rpm
Système defreinage	Frein électronique
Pleurage etscintillage	0,025 % W.R.M.S.

Section du bras de lecture
Type Type statique	équilibré
Longueur effective	230 mm
Porte-à-faux 15 mm
Angle d'erreur de piste	En développé de 2° 32' (au sillon extérieur d'un disque de 30 cm) En développé de 0° 32' (au sillon intérieur d'un disque de 30 cm)
Angle de décalage	22°
Plage de réglage de hauteur de bras de lecture	0 - 6 mm
Plage de réglage de la pression de pointe de lecture	0 - 4 g (lecture directe)
Poids de la coquille porte-cellule	Env. 7,6 g
Plage du poids de la cellule de lecture utilisable	5,6 - 12,0 g 14,3 - 20,7 g (y compris la coquille porte-cellule)
Patte de la borne de la coquille porte-cellule	1,2 mm Ø Patte de borne à 4 broches
Section de la cellule de lecture
Type Type de VM
Tension de sortie 4,0 mV (1 kHz, 5 cm/s.)
Masse 6,1	g
Pression de la pointe de lecture	1,8 à 2,2 g (2,0 g en standard)

Spcifications sutetes a modifications sans préavis.

Introduzione

• Vissez le connecteur de mise à la terre PHONO à l'aide d'un tournevis cruciforme.

Nota
