Type product	Draadloze heggenschaar
Merk	Parkside
Model	PHSA 20Li A1
Motorspanning	20 V (gelijkstroom)
Onbelaste snelheid	1 300 min⁻¹ - 2 600 min⁻¹
Snijlengte	Ongeveer 520 mm
Meslengte	Ongeveer 540 mm
Tandafstand	15 mm (steek 20 mm)
Max. takdiameter	12 mm
Gewicht	2,3 kg
Geluidsdrukniveau (L_PA)	75,1 dB(A) (K=3 dB)
Gegarandeerd geluidsvermogensniveau	90 dB(A)
Trilling (achterste handgreep)	1,28 m/s² (K=1,5 m/s²)
Trilling (voorste handgreep)	1,72 m/s² (K=1,5 m/s²)
Gebruiksduur (accu 4 Ah)	Max. 45 min
Laadtijd (afhankelijk van accu)	20 tot 210 min
Laad temperatuurbereik	4 °C tot 40 °C
Bedrijfstemperatuurbereik	-20 °C tot 50 °C
Opslagtemperatuurbereik	0 °C tot 45 °C
Veiligheidsvoorzieningen	2-handige veiligheidsschakelaar, snelle stoprem, handbeschermer, mesbescherming
Onderhoud	Messen schoonmaken na elk gebruik, regelmatig smeren, indien nodig slijpen
Garantie	3 jaar

Veelgestelde vragen - PHSA 20Li A1 PARKSIDE

Hoe de accu op de heggenschaar plaatsen?

Plaats de accu (9) langs de geleider (14) tot deze met een klik vastklikt. Om te verwijderen, druk op de ontgrendelknop (13) en trek de accu eruit.

Hoe het apparaat in- en uitschakelen?

Om in te schakelen, druk eerst op de veiligheidsschakelaar (4) op de voorste handgreep, daarna op de Aan/Uit-schakelaar (7). Om uit te schakelen, laat beide schakelaars los.

Wat te doen als het apparaat niet start?

Controleer of de accu opgeladen en correct geplaatst is. Zorg ervoor dat de veiligheidsschakelaar is ingedrukt. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe de achterste handgreep instellen?

Duw de ontgrendelknop (15) naar achteren, draai de handgreep (8) in de gewenste stand (-90°, 0° of 90°) en laat de knop los om deze vast te klikken.

Hoe de messen reinigen en smeren?

Na elk gebruik, reinig het mes met een doek gedrenkt in olie en smeer de messenbalken met een oliekan of spray. Draag handschoenen tijdens de bewerking.

Hoe de heggenschaar opbergen?

Plaats de meegeleverde mesbescherming (11), berg het apparaat op een droge plaats tussen 0°C en 45°C, buiten bereik van kinderen. Gebruik de muurbeugel (16) voor verticaal opbergen.

Welke laders en accu's zijn compatibel?

Het apparaat maakt deel uit van de Parkside X 20 V Team-serie. Gebruik accu's PAP 20 A1, A3, B1, B3 en laders PLG 20 A1, A3, C1, C3, PDSLG 20 A1.

Hoe reserveonderdelen verkrijgen?

Bestel originele onderdelen op www.grizzlytools.shop. De benodigde onderdelen zijn beschikbaar tijdens de garantieperiode. Neem voor vragen contact op met het Service-Center.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd handschoenen, een veiligheidsbril en gehoorbescherming. Houd het apparaat met beide handen vast, houd kinderen uit de buurt en gebruik het niet in de regen. Verwijder de accu voor onderhoud.

Hoe de messen slijpen?

Gebruik een olijsteen om stompe tanden te slijpen. Als de messen vervormd of beschadigd zijn, laat ze dan vervangen door de klantenservice.

GEBRUIKSAANWIJZING PHSA 20Li A1 PARKSIDE

Heggenschaar met accu 20 V

Vertaling van de originele gebruiksaanwijzing

CZ

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

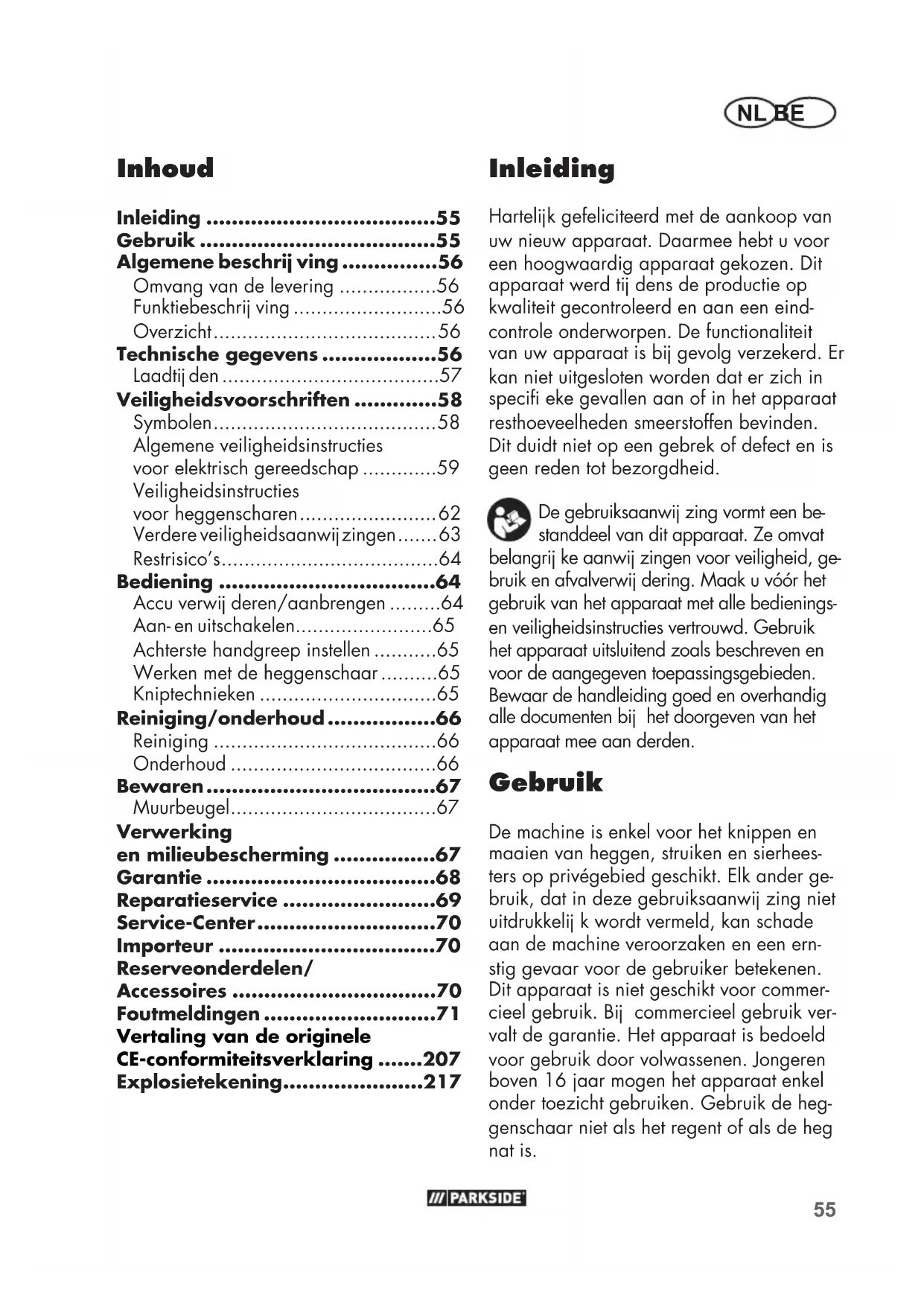

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina

Algemene beschrijving. 56

Omvang van de levering 56

Funktiebeschrijng 56

Overzicht 56

Veiligheidsvoorschriften 58

Symbolen 58

Algemene veiligheidsinstructies voor elektrisch gereedschap 59

Veiligheidsinstructies
voor heggenscharen 62

Verdereveiligheidsaanwijzingen. 63

Restrisco's. 64

Bediening 64

Accu verwij deren/aanbrengen 64

Aan-en uitschakelen. 65

Achterste handgreep instellen 65

Werken met de heggenschaar 65

Kniptechnieken 65

Reiniging/onderhoud.66

Reiniging 66

Onderhoud 66

Bewaren 67

Muurbeugel. 67

Verwerking en milieubescherming 67

Garantie 68

Reparatieservice 69

Service-Center. 70

Importeur 70

Reserveonderdelen/ Accessoires 70

Foutmeldingen 71

Vertaling van de originele CE-conformiteitsverklaring.....207

Explosietekening. 217

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw新模式 apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen. Dit apparaat werk teens dens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bij gevolg verzekerd. Er kan Niet uitgesloten worden dat er zich in specifi eke geallen aan of in het apparaat resthoveelheden smeerstoffen bevinden. Dit duidt Niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwij zing vormt een bestanddeel van dit apparatus. Ze omvat

belangrij ke aanwij zingen voor verilgheid, gebruik en afvalverwij dering. Maak u voor het gebruik van het apparaat met alle bedieningsen verilgheidsinstructies vertrouwd. Gebruik het apparaat uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het apparaat mee aan derden.

Gebruik

De machine is enkel voor het knippen en maaien van heggen, struiken en sierheesters op privégebied geschikt. Elk ander gebruik, dat in deze gebruiksaanwij zing Niet uitdrukkelij k wordt vermeld, kan schade aan de machine veroorzaken en een ernstig gevaar voor de gebruiker betekenen. Dit apparaat is Niet geschikt voor commercieel gebruik. Bij commercieel gebruik verzalt de garantie. Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16aar mogen het apparaat enkel onder toezicht gebruiken. Gebruik de heggenschaar Niet als het regent of als de heg nat is.

NLBE

De gebruiker is voor ongevallen of schade aan derden aansprakelijk k. De producent is Niet verantwoordelijk k voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening wordenveroorzaakt. Het apparaat maar deel uit van de reeks Parkside X 20 V Team. Het apparaat要去 worden gebruikt met de accu's van de serie PARKSIDE X 20 V Team.

Gebruik de machine nicht als het mes stomp is. Stark versiete mesbalk kann schade aan de machineveroorzaken.Mesbalk regelmatig latent slij pen.

Algemene beschrij ving

De afbeeldingen=kunt u vinden op de voorste uitklappagina.

Omvang van de levering

Pak het apparaatuit en controller, of de inhoud volledig is.

Zorg voor een reglementair voorgeschreven afvalverwij dering van het verpakkingsmaterialial.

• Heggenschaar met accu
• Mesbescherming
• Gebruiksaanwij zing

De accu en de lader zich n Niet meegeleverd!

Funktiebeschrij ving

De accu-heggenschaar bezit als snoei-inrichting een Laser-Cut mes van special staal. Tij dens het snoeien bewegen desnoeitanden zich linear heen en wee.

De stootbescherming aan het uiteinde van de maabalk voorkomt een onaangename

terugslag bij het raken van wanden, omheiningen, enz. Ter bescherming van de gebruiker bezit het apparaat een voiligeidsschakelaar voor beiden handen en een snelstop-remfunctie. Aanvullend beschermt de handbescherming tegen takken en twij gjes. Voor de functie van de bedieningsonderdelen verwij zen wij maar de hierna volgende beschrij vingen.

Overzicht

A 1 Stootbescherming

2 Veiligheidsmaaibalk
3 Handbescherming
4 Veiligheidsschakelaar

5 Voorste handgreep

6 Ventilatiesleuven
7 Schakelaar "Aan/uit"

8 Achterste handgreep

9 Accu

10 Laadtoestel
11 Mesbescherming

12 Ophanging mesbescherming

B 13 Ontgrendeltoets accu

14 Geleiderail

15 Ontgrendelknop op anschterste handgreep

D 16 Ophangvoorziening op de onderkant van het apparatus

Technische gegevens

Heggenschaar

met accu PHSA 20-Li A1 Motorspanning U....20 V (gelij kstroom) Toeren bij Niet-belasting n.1300 min' Leegloopslagfrequentie...max.2600 min' Inschakelduur (accu,4Ah)..max.45 min* Snij lengte ca.520 mm Meslengte ca.540 mm Tandafstand ca.15 mm

Afstand mestanden. 20 mm

Max. takdiameter/snij diepte 12 mm

Gewicht. 2,3 kg

Geluidsdrukniveau

L_pA 75,1 dB (A), K_pA = 3 dB

gegarandeerd 90 dB(A)

gemeten.87dB(A);K WA=2,53 dB

Vibratie (q_r) aan de handgreep

Achterste.1,28 m/s2, K=1,5 m/s2

Voorste 1,72 m/s², K=1,5 m/s²

Temperatuur max 50^

Laadproces 4-40°C

Bedrij f. -20 - 50 °C

Opslag .0-45°C

• De effectieve inschakelduur van een volledig geladen accu onder belasting hangt van de werkwij ze en van de belasting bij dens het snoeien af.

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld.

De vermelde totale trillingswaarden en geluidsemissiewaarden zijn gemeten volgens een genormeerde testprocedure en kuren worden gebruikt om een elektrisch gereedschap met een ander gereedschap te vergelijkken.

De vermelde totale trillingswaarden en geluidsemissiewaarden können ook worden gebrukt voor een voorlopige inschatting van de belasting.

Waarschuwing: De trillings- en

geluidsemissies konnen tijdens het werkelijkke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het elektrische werktuig worden gebruikt en vooral van de aard van het bewerkte werkstuk. Er要去en veiligheidsmaatregelen voor de bescherming van de gebruiker worden vastgelegd, die gebaseerd zijn op een

inschatting van de trillingsbelasting in werkelijkke gebruiksomstandigheden (hierbij moeten rekening worden gehouden met alle onderdelen van de bedrijfscylus, bijvoorbeeld die momentarily waarop het elektrische apparaat is uitgeschakeld en die momentarily waarop het is ingeschakeld maar onbelast draait).

Laadtij den

Het apparaat maakt deel UIT van de reeks Parkside X 20 V TEAM en kan met accu's van de reeks Parkside X 20 V TEAM worden gezruikt.

Accu's van de reeks Parkside X 20 V TEAM
mogen alleen met laders van de reeks Parkside X 20 V TEAM worden geladen.

We bevelen u aan dit apparaatuitsluitend met volgende accu's te gebruiken:

PAP 20 A1, PAP 20 A3, PAP 20 B1, PAP 20 B3.

We bevelen u aan deze accu's met volgen de laders te laden:

PLG 20 A1, PLG 20 A3, PLG 20 C1, PLG 20 C3, PDSLG 20A1.

Een actuele lijst van de accu-compatible vindt u op:

www.lidl.de/akku

Laadtijden (min.)	PAP 20 A1 PAP 20 B1	PAP 20 A2	PAP 20 A3 PAP 20 B3	Smart PAPS 204 A1	Smart PAPS 208 A1
PLG 20 A1	60 90	20 120	210
PLG 20 A4
PLG 20 C1
PLG 20 A2	45	60	80	80	165
PLG 20 A3	35 45	60	50	120
PLG 20 C3
PDSLG 20 A1	35	45	60	50	120
Smart PLGS 2012 A1	35 40	40	40	50

Veiligheidsvoorschriften

Deze paragraaf behandelt de fundamen- tele verilgheidsvoorschriften bij het werk met het apparaat.

Symbolen

Symbolen op het apparaat

De aparaat maakt deeluit van de reeks ParksideX 20 V TEAM.

Let op!

Lees alvorens het apparaat te gebruiken de gebruiksaanwij zing door.

Draag oogbescherming.

Draag gehoorbescherming.

Draag beschermende handschoenen.
Gevaar voor snij verwondingen.

Let op! Letselgevaar door bewegende messen.

Gebruik de heggenschaar nicht als het regent of als de heg nat is.

Verwij der de accu voor onderhoudswerkzaamheden.

Aanduiding van het geluidsvolume L_WA in dB.

Machines horen nicht bij huishoudelij k afval thus.

Pictogram op de mesbescherming:

De mesbescherming hier samendrukken om hem te verwij deren.

Symbolen in de gebruiksaanwij zing

Gevaarsymbol met informatie over depreventie van personen- of zaakschade

Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok

Gebodsteken met informatatie over depreventie van schade

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken

Draag veiligheidsschoenen

og oog- en gehoorbescherming.

Algemene veiligungsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsaanwij zingen, instructies, borden en technische gegevens die voor dit elektrische gereedschap gelden. Verzuim bij de naleving van de veiligheidsinstructies en aanwij - zingen kan een elektrische schok, brand en/of ernstige verwondingenveroorzaken.

Bewaar alle veiligheidsinstructies en aanwij zing voor de toekomst.

Het in de veiligheidsinstructies gebrukke begrip „Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterij voeding (zonder netsnoer).

1) Veiligkeit op de wekplaats

a) Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlich- te werkomgevingen konnen tot ongeval- len leiden.

b) Werk met het elektrische gereed-schap nicht in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stof

fen bevinden. Elektrisch gereedschap produceert vonden, die het stof of de dampen kuren doen ontsteken.

c) Houd kinderen en andere personen bij dens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van afl eiding kunt u de controle over het apparaat verliezen.

2) Elektische verilgheit

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Ongewij zigde stekkers en passende stopcontacten doeH het risico voor een elektrische schok afnemen.

b) Vermij d lichameliij k contact met geaarde oppervlakken, zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendringen van water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen.

d) Gebruik het snoer Niet voor een ander doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uithet stopcontact te trekken. Houd het snoer op een veilige afstand tot hitte, olie, scherpe kanten of bewegende apparaatonderden. Beschadigde of verstrikt geraakte

NLBE

snoeren doen het risico voor een elektrische schok toenemen.

e) Als u met elektrisch gereed-schap in de open lucht werkt, maakt u enkel gebruik van ver-lengsnoeren, die ook voor buiten geschikt zij n. Het gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.
f) Als de werkung van het elektrische gereedschap in een vochtige omgeving Niet te vermij den is, maakt u gebruik van een RCD (Residual Current Device) met een uitschakelstroom van 30mA of minder. Het gebruik van een aardlekschakelaar doet het risico voor een elektrische schok afnemen.

3) Veiligkeit van Personen

a) Wees aandachtig, let erop wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicij nen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlij ke beschemingsuitrusting en alteij d een beschermbril. Het dragen van een persoonlij ke beschemingsuitrusting, zoals stofmasker, slipvrij e veiligheids-schoenen, beschemende helm of gehoorbescherming, al naargelang de aard en de toepassing van het elektrische gereedschap, doet het risico voor verwondingen afnemen.
c) Vermij d een onopzettelij ke ingebruikname. Vergewis u dat

het elektrische gereedschapuitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwij der instelgereedschap of schroefsleutel voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.
e) Vermijd een abnormale li-chaamshouding. Zorg voor een veilige stand en houd te allen tij de uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachtete situatuies beter controeren.
f) Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houd haar, kledij en handschoenen op een veilige afstand tot bewegende onderdelen. Loszittende kledij, sieraden of langhaar kan/konnen door bewegende onderdelen vastgegrepen worden.
g) Wanneer stofafzuiig- en opvangsystemen können worden gemonteerd,要去en deze aangesloten worden en correct worden gezruikt. Gebruik van een stofafzuiiginrichting kan gevaren door stof doen afnemen.
h) Laat u Niet verleiden tot een vals gevoel van veiligheid en negeer nooit de veiligheidsregels voor elektrische gereedschappen, ook wonneer u na veelvuldig gebruik vertrouwd bent met het elektrisch gereedschap. Onopletende handelingen können in fracties

van seconden ernstig lichamelij k letsel tot gevolg hebben.

4) Gebruik en behandeling van het elektrische gereedschap

a) Overbelast het apparaat nicht. Gebruik voor uw werk het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogengebied.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaardefect is.Elektrisch gereedschap,dat Nieteer in- of uitgeschakeld kan worden,is gevaarlij k en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwij der de afneembare accu,voordat u instellen-gen aan het apparaat verricht,gebruiksaccessoires verwisseltof het elektrische gereedschapweglegt.Deze voorzorgsmaatregel voorkomt een onopzettelij ke start van het elektrische gereedschap.
d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen het apparaat Niet gebruiken, die daarmee Niet vertrouwd zich n of deze aanwij zingen Niet gelezen hebben. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt worden.
e) Verzorg het elektrische gereedschap en de bij behorende werktuigen zorgvuldig. Controller, of beweegbare onderdelen foulloos functioneren en nicht klemmen, of er onderdelen gebroken of zodanig beschadigd zich n, dat de werking van het

elektrische gereedschap in negatieve zin beinvloed wordt. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Tal van ongevallen hebben hun oorzaak in slecht onderhonden elektrisch gereedschap.

f) Houd snij d-/snoeigereedschap schorp en netjes. Zorgvuldig onderhonden snij d-/snoeigereedschap met scherpe snij dkanten geraken minder gekneld en is gemakkelij ker te bedieren.
g) Gebruik elektrisch gereedschap, toebehoren, gebruiksgereedschap enz. in overeenstemming met deze aanwij zingen. Houd waar bij rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijk ke situaties leiden.
h) Houd grepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde grepen en greepvlakken makeh het moeilij k om elektrisch gereed-schap in onvoorziene situatuies veilig te bedieren en onder controle te houden.
5) Zorgvuldig omgaan met en gebruiken van Accutoestellen
a) Laad de accu's alleen op in ac- culaders, die door de producent aanbevolen worden. Voor een ac- culader die geschikt is voor een bepaalde soort accu's bestaat brandgevaar als hij met andere accu's gelebruikt worden.
b) Gebruik alleen de waarvoortoor voorziene accu's in de elektronwerktuigen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd de nicht-gebruikte accuuit de buurt van paperclips, mun

ten, sleutels, nagels, schroeven of andere keine metalen voorwerpen, die een overbrugging van de contacten zouden kūnen voroorzaken. Een kortsluitingCUSen de accucontacten kan tot brandwonden of brand leiden.

d) Bij verkeerd gebruik kan vloeistofuit de accu vrij komen. Vermij d contact daarmee. Bij toevalig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u bovendien een arts consulteren. Vrij komende accuvloeistof kan tot geirriteerde huid of brandwonden leiden.
e) Gebruik geen beschadigde of gemodifi ceerde accu. Beschadigde of gemodifi ceerde accu's kunnen zich onverwacht gedragen en brand, exploies en lichamelij k letsel veroorzaken.
f) Stel een accu Niet bloot aan brand of te hoge temperaturen. Brand of temperaturen boven 130^ kunnen een explosie veroorzaken.
g) Volg alle aanwij zingen voor het laden op en laad de accu of het accugereedschap nooit buten het in de gebruiksaanwij zing aangegeven temperatuurbereik. Foutief laden of laden buten het toege-laten temperatuurbereik kan de accu vernielen en het brandgevaar verhogen.
6) Service
a) Laat uw elektrisch gereedschapuitsluitend door gekwalifi ceerd, vakkundig geschoold personeel en enkel met originele reserveonderdelen repareren. Daardoor wordt verzekerd dat de verilgheid van het elektrische gereedschap in stand gehonden worden.

b) Verricht nooit onderhoud aan beschadigde accu's. Alle onderhoud aan accu's zou alleen door de fabrikant of een geautoriseerde service-organisatie要去en worden verricht.

Let op! Neem de veiligheids-, laad- en gebruikinstructies in acht die vermeld staan in de gebruiksaanwij zing van uw accu en van de lader van de serie Parkside X 20 V Team. Een gedetailleerde beschrij ving van het laadproces en andere informatatie vindt u in deAPE gebruiksaanwij zing ervan.

Veiligheidsinstrumenties voor heggenscharen

a) Houd alle lichaamsdelen uit de buurt van het mes. Probeer nicht het snoeisel te verwijderen of materiaal dat u wenst te snijden vast te houden als de messen in beweging zich. De messen blijven bewegen nadat de schakelaar is uitgeschakeld. Eén moment van onoplettendheid bij het gebruik van de hegenschaar kan leiden tot ernstige letsels.
b) Draag de heggenschaar aan de grep bij stilstaande messen en let erop de schakelaar Niet te activeren. Door de heggenschaar correct te dragen, worden het risico op onbedoelde bediening en schade door het mes verkleind.
c) Trek altijd eerst de afdekking over het mes voordat u de heggenschaar transporteert of opbergt. Zorgvuldige omgang met de heggenschaar vermindert het gevaar voor letsels door het mes.
d) Zorg ervoor dat alle schakelaars

zijn uitgeschakeld en dat de accu is verwijderd of uitgeschakeld voordat u bekneld maaisel verwijdert of onderhoud aan de machine uitvoert. Een onverwachtete werking van de heggenschaar tijdens het verwijderen van vastgelopen materi-aal kan leiden tot ernstig letsel.

e) Houd de heggenschaar alleen vast aan de geisoleerde greepvlakken, aangezien het snijmes verborgen elektriciteitskabels kan raken. Het contact van de messen met een spanningsvoerende leiding kan ook metalen onderdelen van het apparaat onder spanning zetten en een elektrische schok veroorzaken.
f) Houd eventuele netkabelsuit de buurt van het snijgebied. Leiden genonnen in heggen en struiken worden verborgen en per ongeluk door het mes worden gesneden.
g) Gebruik de heggenschaar nicht bij slecht wee, zeker nicht als er kans is op onweer. Dit verkleint de kans door de bliksem te worden getroffen.

Verdere veiligheidsaanwij zingen

• Het verdient aanbeveling de heggen en struiken af te zoekenaar verborgen voorwerpen, b.v. draadversperringen en verborgen leidingen.
• Houd de heggenschaar correct, bij voorbeeld met beiden handen aan de handgrepen, vast als er twee handgrepen zich n. Het verlies van de contrôle over het apparaat kan tot verwondingen leiden.
• Draag bij de werkzaamheden met het apparaat geschikte kledij en werkhandschoenen. Grij p het apparaat Niet bij het

snoeimes vast of til het Niet bij het snoeimes op. Het contact met het snoeimes kan tot verwondingen leiden.

Omwille van uw persoonlij ke veiligheid: Draag geschikte arbeitsskledij,

vast schoeisel met slipvrij e zool, een robuuste, lange broek, handschoenen en een beschembril. Draag geen lange kleding of sieraden omdat deze door bewegende onderdelen vastgegrepen konnen worden. Gebruik het apparaat Niet wanner u blootsvoets stapt of open sandalen draagt.

• Het apparaat is voor het snoeien van heggen voorzien. Met het apparaat geen takken, hard hout of dergelij ke snoeien.
  Probeer nicht om een geblokkerde/vastzittende veiligheidsmesbalk los te krij gen, voordat u het apparaatuitgeschakeld en de accu verwijerd hebt. Er bestaat anders een risico op verwondingen.
• Houd tij dens het werk het apparaat altij d met beiden handen en met afstand tot het eigien lichaam goed vast. Daardoor kunt u het apparaat in onverwachtete situations beter controeren.
• Gebruik het apparaat Niet in de nabij heid van ontvlambare vloeistoffen of gassen. Bij kortsluiting bestaat er brand-en explosiegevaar.
• De messen dieren regelmatig op slij tage gecontroleerd en bij geslepen te worden. Stompe messen overbelasten de machine. Daaruit voortvloeijeende beschadigingen vallen nicht onder de garantie.
• Tracht nicht, het apparaat zich te repareren, TENZIJ u hiervoor

een opleiding genoten heeft. Al de werkzaamheden, die nicht in deze handleiding vermeld worden, mogen uitsluitend door ons servicecenter uitgevoerd worden. Tal van ongevallen zich n te wij ten aan slecht onderhonden apparaten.

• Gebruik geen toebehoren dat nicht door PARKSIDE is aanbevolen. Dit kan namelijk k leiden tot elektrische schok of brand.
• De heggenschaar is bedoeld voor werkzaamheden waar bij de gebruiker op de grond staat en Niet op een ladder of ander onstabel oppervlak.
• Draag nicht meertere gordelhoulders en/ofeerdereschouderriemen tegelijk.
• Het worden aanbevolen dat de gebruiker, alvorens de heggenschaar te gebruiken, zich ervan vergewist dat de vergrendeling(en) van alle bewegende delen, indien aanwezig, in de vergrendelde stand staat (staan).

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreiben bedient, blij ven er al-tijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewij ze en uitvoering van dit elektrische gereedschap voordoen:

a) Snij dwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen worden.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zich n indien het apparaat gedurende een langereperiode gebruikt wordt of nicht zoals reglementair voorgeschreveen beheerd en onderhonden worden.

Waarschuwing! Dit elektrische gereedschap produceert tj dens de

werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beinvloeden. Om het gevaar voor ernstige of dodelij ke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend worden.

Bediening

Draag tik dens het werkden met de machine aangepaste kledij en werkhand Schoenen. Draag oog- en gehoorbescherming. Kontroleer voor elk gebruik, of de machine goed functioeert. De aan-/uit schakelaar en de veiligheidsschakelaar mogen Niet worden vergrendeld. U要去 na loslaten van de schakelaar de motor uitschakelen. Indien een schakelaar beschadigd is, mag de machine Niet meer worden gebruikt. Persoonlijke beschemmingsuitrusting en een goed functionerend apparaat verminderen het risico voor verwondingen en ongevallen.

Let op geluidsoverlast en plaatselij ke voorschriften.

Accu verwij deren/aanbrengen

1. Om de accu uit het apparaat te verwijderen, drukt u de ontgrendeltoets (13) aan de accu (9) in en trekt u de accu eruit.

2. Om de accu (9) aan te brengen, schuift u de accu langus de geleiderail (14) in het apparaat. De accu klikt hoorbaar vast.

Breng de accu pas aan wonneer het apparaat volledig gemonteerd is. Er bestaat geleaar voor verwondingen!

Aan- en uitschakelen

Zorg dat u stevig staat en houd het apparaat met twee handen goed vast. Bewaar voldoende afstand tot uw eigen lichaam.

Let voor u het apparaat inschakelt op dat het Niet in aanraking komt met andere voorwerpen.

Mesbescherming verwij deren:

1. Druk op de mesbescherming

A 11) aan de met gPRESS

markeerde punten en verwij der deze.

Inschakelen:

1. Vergewis u dat de accu (9) aange-bracht is (zie „Accu verwij deren/aan-brengen").
2. Druk de veiligheidsschakelaar (4) aan de voorste handgreep (5) in.
3. Druk de (7) schakelaar "Aan/uit" in.

De heggenschaar is met maximumsnelheid in werkung.

Uitschakelen:

1. Laat de veiligheidsschakelaar (4) of schakelaar "Aan/uit" (7) los.

Achterste handgreep instellen

De achechterste handgreep (8) kan, wanner het apparaat uitgeschakeld is, in drie verschillende standen (-90^, 0^ en 90^ ) worden gezet.

1. Schuif de ontgrendelknop (15) maarachten.
2. Draai de anschterste handgreep (8) in degewenste positie.
3. Laat de ontgrendelknop (15) los. De awhile handgreep (8) klicht vast.

Werken met de heggenschaar

Let er op, dat u tij dens het snoeien geen voorwerpen zoals bv. draadafrastering of plantenondersteuning raakt. Dit kan schade aan het mesblad veroorzaken.

Schakel bij blokkering van de messen door vaste voorwerpen het apparaat onmiddelijk kuit en neem de accu eruit. Verwij der dan eerst het voorwerp.
- Vermij dt overbelasting van de machine tij dens het werkken.

Kniptechnieken

• Knip dikke takken eerst met een snoeischaar af.
• Het tweeteij dig mesblad maakt het mogelijk k in beiden richtingen te knippen of met pendelbewegingen von de ene kant maar de andere.
  Bij vertikaal knippen de heggenschaar geling kmatig voorwaarts bewegen of boogvormig op en neer.
  Bij horizontal knippen de heggenschaar sikkelvormig tot de rand van de heg bewegen, zodat afgeknipte takken maar beneden konnen vallen.
• Om lange, rechte lij nen te behouden, worden het spannen van een draad aanbevolen.

Heggen snoeien

Het wordt aangera- den om heggen in trapezevorm te knippen,om het kaal worden van de onderste takken te verhinderen.Dit beantwoordt aan

de natururlij ke groei en laat de heg optimaal bloeien. Bij het snoeien worden alleen de neuewe loten geknipt, zo worden een dichte vertakking en een goede bescherming gegen inkij k gezormd.

1. knip eerst de zich kanten van een heg. Beweeg de heggenschaar in de groei-richting van onder maar boven. Als u van boven maar onder knipt, komen dunne takken maar buiten, waardoor er kale plekken of gaten ontstaan.
2. knip dan de bovenkant maar keuzerecht, dakvormig of rond.
3. knipjonge planten reeds op de gewenste vorm. De hoofdloodt moet onbescha-digdbliven totdat de hegde gewenste hoopte bereikt heeft. Alle andere loten worden tot op de helft geknipt.

Vrij staande heggen verzorgen:

Vrij staande heggen worden weliswaar Niet in vorm geknipt, moetenECHTER regelmatin verzorgd worden zodat ze Niet te hoog worden.

Reiniging/onderhoud

Laat onderhoudswerkzaamheden die Niet in deze handleiding worden beschreiben uitvoeren door ons servicecenter. Gebruik enkel origine onderdelen.

Schakel het apparaatuit en verwij der voor alle werkzaamheden de accuuit het apparaat.

Draag bij de hantering met de veiligheidsmaaibalk handschoenen. Zo vermij dt u snij dwonden.

Voer de volgende onderhouds- en reini-gingswerken regelmatiguit. Dan bent u zen- ker van een lang en betrouwbaar gebruik.

Reiniging

Het water mag noch met water afgespoten, noch in water gelegd worden. Gevaar voor een elektrische schok.

• Houd ventilatiesleuven, motorhuis en handgrepen van het apparaat netjes. Gebruik waarvoor een vochtig doekje of een borstel. Gebruik geen reinigings-c.q. oplosmiddelen. U zou het apparaat daarmee onherstelbaar hunnen beschaden.

• Houd het apparaat steeds schoon. Telkens na gebruik van het apparaat moet u

• het mes reinigen (met olieachtige vod);

• de mesbalk met olieklannetje of spray oliën

Onderhoud

• Controller het apparaat telkens voor gebruik op duidelij k vast te stellen tekortkomingen zoals lose, versleten of beschadigde onderdelen. Ga de vaste zitting van de schroeven in de veiligheidsmaaibalk (A 2) na.
• Controller erfdekkingen en beschermingsinrichtingen (zie A) op beschadiggen en correcte zitting. Wissel deze eventueel UIT.
• Lichte kerven aan de snoeitandenkest u zichelf afvlakken.Trek waarvoordlemmeten met een oliesteen af.Enkel en alleen

scherpe snoeitanden leveren een goed snoeiresultaat op.

• Stompe, kromgebogen of beschadigde maaibalken要去en uitgewisseld worden.

Laat werkzaamheden, die nicht in deze handleiding beschreiben zich n, door ons servicecenter doorvoeren. Maak uitsluitend gebruik van originele onderdelen.

Bewaren

• Bewaar het apparaat in de bij geleverde mesbeschemming (A 11) droog en buiten het bereik van kinderen.
• De optimale opslagtemperatuur voor de accu en het apparaat bedraagtussen 0^ en 45^ . Vermijd extreme koude of dit tens de opslag, om een aanfasting van de werkking van de accu te voorkomen.

Muurbeugel

Ophangvoorziening op de onderkant van het apparaat (16)

• Breng een schroef met een plug aan op een gegaste positie op de wand.
• De schroefkop要去en diameter tussen 8 - 10mm hebben.
• Laat de schroefkop ongeveer 10mm uit de wand steken.
• U kunt het apparaat met de openings van de messen aan de schroef hangen en het apparaat tot aan de aanslag maar beneden trekken.

Ophangvoorziening op de messen-bescherming (12)

• Breng met behulp van pluggen en met een tussenafstand van 17mm , twee schroeven aan op een gespaste positie

op een wand.

• De schroefkop要去en diameter tussen 5 - 7mm hebben.
• Laat de schroefkoppen ongeveer 10mm uit de wand steken.
• U kunt het apparaat met de openingsen van de messen aan de twee schroeven hangen en het apparaat tot aan de aan-slag maar beneden trekken.

De opslag in de mesbescherming verhindert dat olie aan de veiligheidsbalken voor de messen maar beneden druppelt en de vloer of de wand verontreinigt. Restolie verzamelt zich in de mesbescherming en kan in een restolievat overgegoten worden.

Let er bij het boren op geen voorzieningsleidingen te beschadigden. Gebruik geschikte detectoren om ze op te sporen of haal er een installmentieplan als hulp bij. Contact met elektrische leidingen kan leiden tot een elektrische schok en brand, contact met een gasleiding kan leiden tot een ontploffi ng. Beschadiging van een waterleiding kan leiden tot materièle schade en een elektrische schok.

Verwerking en milieubescherming

Haal de accu uit het apparaat voordat u het apparaat afvoert.

Voer afgedankte apparaten, toebehoren en verpakkingsmaterialen op milieuvriendelijk ke manier af.

Instructies voor verwij dering van de accu vindt u in de aparte handleiding voor uw accu en lader.

Machines horen nicht bij huishoudelij k afval thus.

• Breng snoeiafvalaar een recyclingpark enwerp het Niet in de vuilnisbak.

Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur: Gebrachte elektrische apparaten要去en geschaffen worden ingezameld en op een milieuvriendelijk manier worden gerecycleerd.

Afhankelijk van de omzetting in nationaalrecht, hebt u de volgende mogelijkheden:

• breng het terug maar een verkooppunt,
• breng get maar een offi cieel verzamelpunt,
• stuur het terug maar de fabrikant/distributeur. De afvoer van uw ingezonden defecte apparaten voeren we Gratis UIT.

Dit is nicht van toepassing op accessoires die bij oude apparaten zijn gevoegd en hulpmiddelen zonder elektrische bestanddelen.

Lever het apparaat in bij een recyclepunt. De gebruike kunststoffen en metalen delen kūnenaar soort worden gescheiden voor recycling.Vraag ons servicecenter om advies.

Garantie

Geachte cliente, gechte klant,
U krij gt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelij ke rechten. Deze wettelij ke rechten worden door once hierna beschreiben garantiie nicht beperkt.

Garantievoorwaarden

De garantietermij n begint met de datum van aankoop. Gieveve de originele kassabon goed te bewaren. Dit document wordt als bewij s van de aankoop benodigd. Indien er zich binnen drie�<|im_start|>ze, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons -aar once keuze - voor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termij n van drie�<|im_start|>z het defecte apparaat en het bewij s van aankoop (kassabon) voorgelegd en dat schriftelijkort beschreiben wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.

Als het defect door once garantie gedekt is, krij gt u het gerepareerde of een nieuw product terug. Met herstelling ofuitwisse-ling van het product begint er geen{nieuwe garantiperiode.

Garantieperiode en wettelijk ke kwaliteitsgarantie

De garantipeiode wordt door de garantievergoeding Niet verlengd. Dit geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk k na het uitpakken gemeld worden. Na het verstrij ken van de garantipeiode tot stand komende repara

ties worden gegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlij nen zorgvuldig geprodueerd en voor afl evering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slij tage blootgesteld zich n en.darom als aan slij tage onderheige onderdelen beschouwd konnen worden (b.v. messen en aandrij fwiel) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wonneer het product beschadigd,iet oordeelkundig gebruikt of Niet onderhoden ward. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwij zing vermelde aanwij zingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwij zing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk k vermedente worden.

Het product is uitsluitend voor het privé-en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geautoriseerde servicefi liaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwij zingen gevolg te geben om een snelle behandel ing van uw verzoek te garanderen:

Gelieve voor alle aanvragen de kassabon en het identificat catienummer (IAN 410570_2110) als bewij s van de aankoop maar te houden.

• Gelieve het artikelnummer uit het typeplaatje, een gravering, op de Voorpagina van uw handleiding (onderaan links) of als sticker aan dechter-of onderzij de af te leiden.
• Indien er sich functiefouten of andere gebreken voordien, contacteert u in easter instantie de hierna vernoemde serviceafdeling Telefonisch of per e-mail. U krij gt dan bij komende informatatie over de afhandeling van uw klacht.
• Een als defect geregisteerd product sunt u, na overleg met once klantenservice, mits toevoeging van het bewij s van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wonneer het zich voorgedaan hebft, voor u francoaar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermij den, maakt u onvoorwaardelijk kuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswij zeplaatsvindt. Gieve het apparaat met inbegrip van alle bij de aankoop bij -geleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparations, die nicht onder de gar-.
rantie vallen, gegen berekening door ons.
servicefi liaal latent doorvoeren. Zij maakt
graag voor u een kostenraming op.
Wij konnen uitsluitend apparaten behandel
len, die voldoende verpakt en gefrankeerd
ingezonden werden.

Opgelet: Gelinge uw apparaat gereinigd en met een aanwij zing op het defect waar ons servicefi liaal te zenden.

Ongefrankeerd - als volumegoed, per
expresse of via een andere speciale ver
zendingswij ze - ingezonden apparaten
worden nicht geaccepteerd.
De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

Service Nederland

tel.: [phone]

E-Mail: [e-mail]

IAN 410570_2110

Service Belgie

Tel.: [phone]

E-Mail: [e-mail]

IAN 410570_2110

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Reserveonderdelen en accessoires verkrij gt u op www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 70).

Pos. Gebruiksaanwij zing Pos. Explosietekening Benaming Bestel-Nr.

A 2	41	Veiligheidsmaaabalk	91104529
A 3		40	Handbescherming	91104528
A 4+5		30, 33-39	Veiligheidsschakelaar + Voorste handgreep	91104531
A 11		42	Mesbescherming	91104530

Foutmeldingen

Probleem Mogel	ike oorzaak Oplossing	van de fout
Apparaat start nicht	Accu (9) ontladen	Accu laden (aparte gebruiksaanwij - zing voor accu en lader raadplegen)
	Accu (9) Niet aange-bracht	Accu aanbrengen (aparte gebruiks-aanwij zing voor accu en lader raad-plegen)
	Veiligheidsschakelaar (4) Niet correct ingedrukt	Inschakelen (zie „Bediening")
	Schakelaar "Aan/uit" (7) defect	Reparatie door servicecenter
Apparaat werk met onderbrekin-gen	Intern loszittend contact	Reparatie door servicecenter
	Schakelaar "Aan/uit" (7) defect
Messen worden heet	Mesbalk (2) stomp	Laat de messen slij pen of verrangen (servicecenter)
	Mesbalk (2) is besch-adigd	Controleer de mesbalk of LAST deze verwangen (servicecenter)
	Te veel wrij ving wegens ontbrekende smering	Mesbalk (2) oliën
Slecht snoeiresul-taat	Te veel wrij vingwegens ontbrekende smering	Mesbalk (2) oliën
	Vervuilde mesbalk (2) Mesbalk reinigen
	Mesbalk (2) stomp	Mesbalk latent slij pen of uitwisselen (servicecenter)
	Slechte snoeitechniek Zie	"Werken met de heggenschaar")

Spis tresci

Wstep 72

Vybratie/vlozeniebaterie 113

Zapinanie a vypinanie. 113

Vybratie/vlozenie baterie

1. Na vybratie akumulátora z prístroja zatlacte uvolnovacie tlacidlo (13) na baterii (9) a vytiahnite bateriu.
2. Na vlozenie baterie (9)zasunte bateriu pozdž vodiacej kolajnice (14) do pri-stroja. Tato počutešne zacvakne.

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Heggenschaar met accu bouwserie PHSA 20-Li A1 Serienummer 000001 - 162000 is overeenkomstig met de hierna volgende, van toepassing+zij nde EU-richtlij nen:
2006/42/EC • 2000/14/EC & 2005/88/EC • 2014/30/EU 2011/65/EU* & (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstem- ming gebrachte normen en nationale normen en bepalingen toegepast:
EN 62841-1:2015 • EN 62841-4-2:2019 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 63000:2018
Bovendien worden in overeenstemming met de geluidsemissierichtlij n 2000/14/EC & 2005/88/EC bevestigd: Akoestisch niveau: gegarandeerd: 90 dB(A); gemeten: 87 dB(A) Toegepaste conformiteitbeordelingsprocedure in overeenstemming met Annex V/ 2000/14/EC & 2005/88/EC.
De exclusieve verantwoordelijk kheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
C E Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großbostheim GERMANY 30.04.2022	Christian Frank Documentatiegelastigde

• Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlij n 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijk ke stoffen in elektrische en elektronische apparaten.
