Producttype	Draadloze heggenschaar
Merk	Parkside
Model	PPHSA 40Li A1
Nominale spanning	40 V (2 × 20 V)
Accutype	Li-Ion (Parkside X 20 V Team-serie)
Toerental (instelbaar)	1000 / 1500 / 1800 min⁻¹
Snijden per minuut (max)	3600 min⁻¹
Snijlengte	ca. 58 cm
Meslengte	ca. 600 mm
Tandafstand	ca. 24 mm
Gewicht	ca. 3 kg
Geluidsdrukniveau (LpA)	82,4 dB(A), K=3 dB
Gegarandeerd geluidsvermogensniveau	96 dB(A)
Trilling (ah)	max. 1,76 m/s², K=1,5 m/s²
Mesmateriaal	Speciaal laserbehandeld staal
Veiligheid	Tweehandige veiligheidsschakelaar, snelle stoprem, handbescherming, beschermingsaanslag
Inclusief accessoires	Mesbescherming, snijrestenverzamelaar, gebruiksaanwijzing
Accu en lader	Niet inbegrepen (X 20 V Team-serie)
Bedrijfstemperatuur	-20 °C tot 50 °C
Laadtemperatuur	4 °C tot 40 °C
Opslagtemperatuur	0 °C tot 45 °C
Garantie	5 jaar (Frankrijk/België)
Wandmontage mogelijk	Ja (ophangmechanisme onder het apparaat)

Veelgestelde vragen - PPHSA 40Li A1 PARKSIDE

Welke accu's zijn compatibel met de heggenschaar PPHSA 40Li A1?

Het apparaat is compatibel met accu's uit de Parkside X 20 V Team-serie. Het heeft twee accu's (2 × 20 V) nodig om te werken. Aanbevolen modellen zijn PAP 20 B1 en PAP 20 B3. Gebruik alleen laders uit dezelfde serie (bijv. PLG 20 A3, PLG 20 A4, PLG 20 C1, PDSLG 20 A1).

Hoe start en stop ik de heggenschaar?

Zorg ervoor dat beide accu's zijn geplaatst. Druk om te starten eerst op de veiligheidsschakelaar (17) op de voorste handgreep en vervolgens op de aan/uit-schakelaar (7). Het apparaat start met minimaal toerental. Om te stoppen, laat u een van beide schakelaars los.

Hoe stel ik de snijsnelheid in?

Na het starten drukt u op de toets voor het instellen van de snijsnelheid (13) op het bedieningselement (6). De snelheid kan worden ingesteld op drie niveaus: low (1000 min⁻¹), mid (1500 min⁻¹) en high (1800 min⁻¹). De actuele snelheid wordt aangegeven door de LED's op de schaal.

Welk regelmatig onderhoud is nodig?

Verwijder voor elke ingreep de accu. Reinig het mes na elk gebruik met een in olie gedrenkte doek en smeer regelmatig de messenbalk. Controleer schroeven en de staat van het mes. Botte messen moeten worden geslepen of vervangen. Raadpleeg de klantenservice voor reparaties.

Wat te doen als de messen oververhit raken of het snijresultaat slecht is?

Een niet geslepen of beschadigd mes kan oververhit raken. Slijp het met een olijsteen of laat het vervangen. Overmatige wrijving kan worden veroorzaakt door gebrek aan smering: olie de messenbalk. Als het mes vuil is, reinig het dan. Controleer ook uw snijtechniek.

Hoe berg ik de heggenschaar veilig op en vervoer ik hem?

Berg het apparaat altijd op met de mesbescherming (9) geïnstalleerd, op een droge plaats en buiten bereik van kinderen. De ideale opslagtemperatuur ligt tussen 0 °C en 45 °C. Gebruik voor transport de mesbescherming en houd het apparaat aan de handgreep vast, met het mes gestopt.

Wat zijn de essentiële veiligheidsinstructies?

Draag altijd een veiligheidsbril, gehoorbescherming, handschoenen en antislipschoenen. Houd het apparaat met beide handen vast, houd andere personen en kinderen op afstand. Controleer de haag op verborgen voorwerpen (draden, gaas). Gebruik het apparaat niet in de regen of op natte heggen.

Hoe installeer en verwijder ik de snijrestenverzamelaar?

Om de verzamelaar (10) te installeren, schuif deze over het veiligheidsmesframe (2) beginnend vanaf de schuine kant. Om te verwijderen, trek deze naar voren. De verzamelaar vergemakkelijkt het opvangen van afval bij horizontaal snijden.

Wat te doen bij een vastgelopen mes?

Schakel het apparaat onmiddellijk uit door de schakelaars los te laten en verwijder de accu's. Verwijder vervolgens voorzichtig het blokkerende voorwerp (tak, draad, enz.). Probeer nooit het mes te deblokkeren terwijl het apparaat onder spanning staat.

Waar kan ik reserveonderdelen vinden en hoe maak ik gebruik van de garantie?

Reserveonderdelen zijn verkrijgbaar op www.grizzlytools.shop. Voor garantie (5 jaar) neem contact op met de klantenservice: in Frankrijk op 0800 919270, in België op 070 270 171, of per e-mail. Bewaar de kassabon en het IAN-nummer (376271_2104).

GEBRUIKSAANWIJZING PPHSA 40Li A1 PARKSIDE

Heggenschaar met accu 40 V

Vertaling van de originele gebruiksaanwijzing

CZ

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

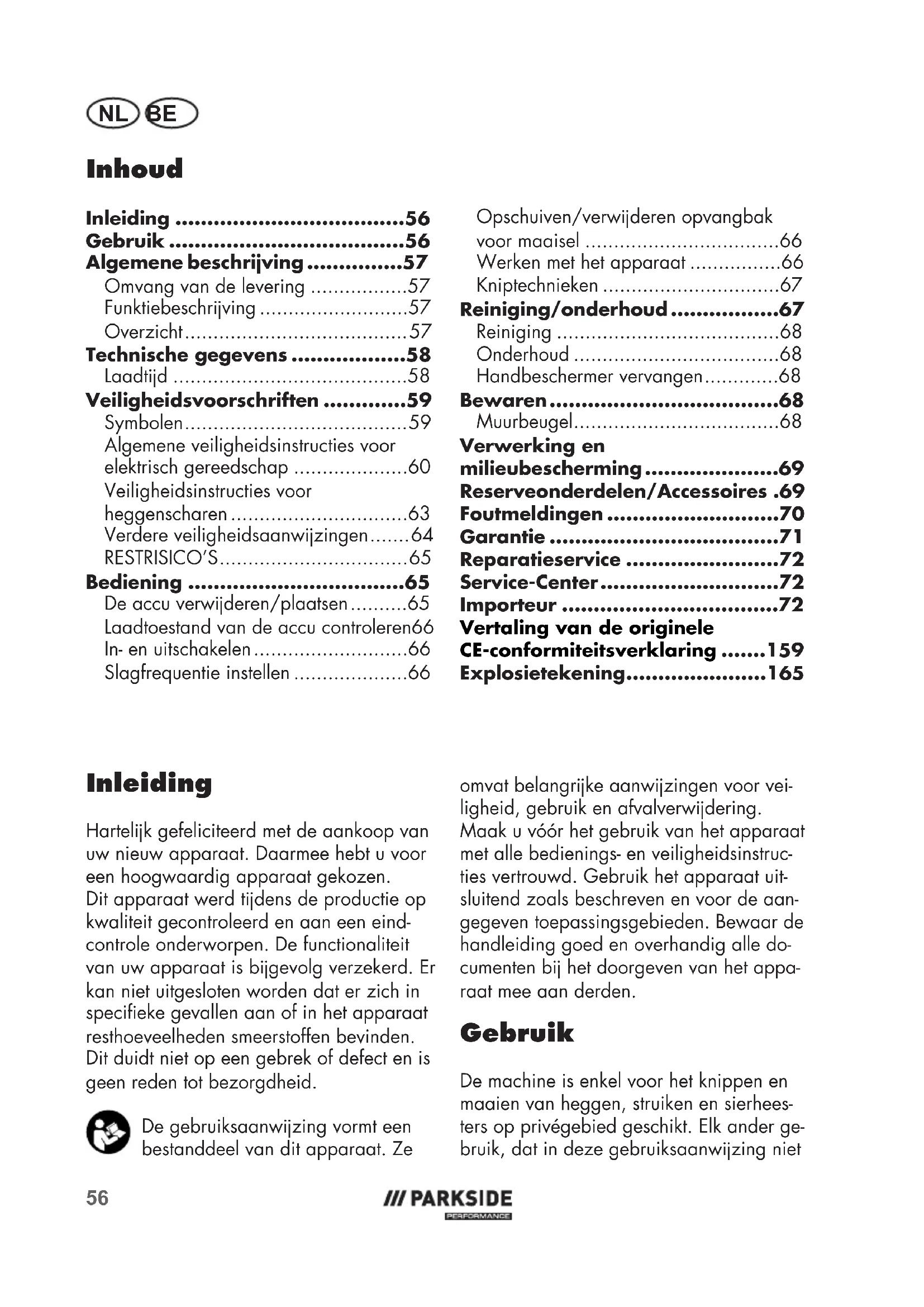

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina

Algemene beschrijving ....57

Omvang van de levering .....57

Funktiebeschrijving ....57

Overzicht....57

Veiligheidsvoorschriften .....59

Symbolen....59

Algemene veiligheidsinstructies voor elektrisch gereedschap ....60

Veiligheidsinstructies voor heggenscharen ....63

Verdere veiligheidsaanwijzingen......64

RESTRISICO'S....65

Bediening 65

De accu verwijderen/plaatsen......65

Laadtoestand van de accu controleren66

In- en uitschakelen....66

Slagfrequentie instellen 66

Opschuiven/verwijderen opvangbak

voor maaisel 66

Werken met het apparaat ......66

Kniptechnieken 67

Reiniging/onderhoud......67

Reiniging 68

Onderhoud 68

Handbeschermer vervangen......68

Bewaren....68

Muurbeugel....68

Verwerking en milieubescherming......69

Reserveonderdelen/Accessoires .69

Foutmeldingen 70

Garantie 71

Reparatieservice ....72

Vertaling van de originele CE-conformiteitsverklaring .....159

Explosietekening......165

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen. Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eind- controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specifieke gevallen aan of in het apparaat resthoeveelheden smeerstoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwijzing vormt een bestanddeel van dit apparaat. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering.

Maak u vóór het gebruik van het apparaat met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het apparaat uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het apparaat mee aan derden.

Gebruik

De machine is enkel voor het knippen en maaien van heggen, struiken en sierheesters op privégebied geschikt. Elk ander gebruik, dat in deze gebruiksaanwijzing niet

uitdrukkelijk wordt vermeld, kan schade aan de machine veroorzaken en een ernstig gevaar voor de gebruiker betekenen.

Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie. Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16 jaar mogen het apparaat enkel onder toezicht gebruiken. Gebruik de heggenschaar niet als het regent of als de heg nat is.

De gebruiker is voor ongevallen of schade aan derden aansprakelijk.

De producent is niet verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening worden veroorzaakt.

Het apparaat maakt deel uit van de reeks Parkside X 20 V Team. Het apparaat moet worden gebruikt met de accu's van de serie PARKSIDE X 20 V Team.

Gebruik de machine niet als het mes stomp is. Stark versiete mesbalk kann schade aan de machine veroorzaken. Mesbalk regelmatig laten slijpen.

Algemene beschrijving

De afbeeldingen kunt u vinden op de voorste uitklappagina.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is.

Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

• Heggenschaar met accu
• Mesbescherming
• Opvangbak voor maaisel
• Gebruiksaanwijzing

De opvangbak voor maaisel wordt bij de levering in het karton met de zwaardkoker gestoken

De accu en de lader zijn niet mee- geleverd!

Funktiebeschrijving

De accu-heggenschaar bezit als snoei-inrichting een Laser-Cut mes van speciaal staal.

Tijdens het snoeien bewegen de snoeitanden zich lineair heen en weer. De stootbescherming aan het uiteinde van de maabalk voorkomt een onaangename terugslag bij het raken van wanden, omheiningen, enz.

Ter bescherming van de gebruiker bezit het apparaat een veiligheidsschakelaar voor beide handen en een snelstop-remfunctie.

Aanvullend beschermt de handbescherming tegen takken en twijgjes.

De opvangbak voor maaisel verwijdert het snoeisel van de haag tijdens het horizontaal snoeien.

Voor de functie van de bedieningsonderdelen verwijzen wij naar de hierna volgende beschrijvingen.

Overzicht

1 Stootbescherming
2 Veiligheidsmaaibalk
3 Handbescherming
4 Voorste handgreep
5 Ventilatiesleuven
6 Bedieningselement
7 Schakelaar "Aan/uit"
8 Achterste handgreep
9 Mesbescherming
10 Opvangbak voor maaisel

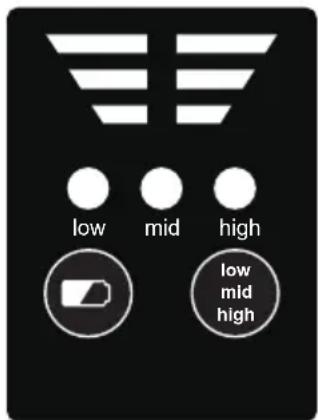

11 Laadstatusindicator
12 Knop voor laadindicator
13 Knop voor de instelling van de snijsnelheid

NL BE

14 Laadtoestel

15 Accu

16 Ontgrendeltoets accu

c 17 Veiligheidsschakelaar
D 18 Schroef
E 19 Ophangvoorziening op de onderkant van het apparaat

Technische gegevens

Heggenschaar met accu ....PPHSA 40-Li A1

Geluidssterkte (LWA)

gegarandeerd 96 dB(A)

gemeten.....93,4 dB(A); K _WA = 2,29 dB

Vibratie (a_h) max. 1,76m / s^2;K = 1,5m / s^2

Te gebruiken accu-type......Li-lon

Temperatuur max 50 °C

Laadproces 4 - 40 °C

Bedrijf....-20 - 50 °C

Opslag 0 - 45 °C

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld.

De vermelde totale trillingswaarden en geluidsemissiewaarden zijn gemeten volgens een genormeerde testprocedure en kunnen worden gebruikt om een elektrisch gereedschap met een ander gereedschap te vergelijken.

De vermelde totale trillingswaarden en geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.

Waarschuwing: De trillings- en geluidsemissies kunnen tijdens het werkelijke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het elektrische werktuig wordt gebruikt en vooral van de aard van het bewerkte werkstuk.

Er moeten veiligheidsmaatregelen voor de bescherming van de gebruiker worden vastgelegd, die gebaseerd zijn op een inschatting van de trillingsbelasting in werkelijke gebruiksomstandigheden (hierbij moeten rekening worden gehouden met alle onderdelen van de bedrijfscyclus, bijvoorbeeld die momenten waarop het elektrische apparaat is uitgeschakeld en die momenten waarop het is ingeschakeld maar onbelast draait).

Laadtijd

Het apparaat maakt deel uit van de reeks Parkside X 20 V TEAM en kan met accu's van de reeks Parkside X 20 V TEAM worden gebruikt.

Accu's van de reeks Parkside X 20 V TEAM mogen alleen met originele laders van de reeks Parkside X 20 V TEAM worden geladen.

We bevelen u aan dit apparaat uitsluitend met volgende accu's: PAP 20 B1, PAP 20 B3.

We bevelen u aan deze accu's met volgende laders te laden: PLG 20 A3, PLG 20 A4, PLG 20 C1, PDSLG 20 A1

Een actuele lijst van de accu-compatibiliteit vindt u op: www.lidl.de/akku

Laadtijd (min.)	PAP 20 A1PAP 20 B1	PAP 20 A2	PAP 20 A3PAP 20 B3	SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 90 120	120 210
PLG 20 A2 45 60	80 80 165
PLG 20 A3PLG 20 C3	35 45 60 50	120
PDSLG 20 A1 35	45 60 50 1	20
SmartPLGS 2012 A1	35 40 40 40	50

Veiligheidsvoorschriften

Deze paragraaf behandelt de fundamentele veiligheidsvoorschriften bij het werk met het apparaat.

Symbolen

Symbolen op het apparaat

Let op!

Lees alvorens het apparaat te ge- bruiken de gebruiksaanwij zing door.

Draag oogbescherming.

Draag gehoorbescherming.

Draag beschermende handschoenen. Gevaar voor snij verwondingen.

Let op! Letselgevaar door bewe- gende messen.

Gebruik de heggenschaar niet als het regent of als de heg nat is.

Verwij der de accu vóór onderhoudswerkzaamheden.

Aanduiding van het geluidsvolume L_WA in dB.

Machines horen niet bij huishoude- lij k afval thuis.

Symbolen in de gebruiksaanwijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade

Waarschuwingsbord met in- formatie voor het voorkomen van letsels door elektrische schok

Gebodsteken met informatie over de preventie van schade

NL BE

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken

Draag veiligheidsschoenen

Draag oog- en gehoorbescherming.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsaanwij zingen, instructies, borden en technische gegevens die voor dit elektrische gereedschap gelden. Verzuim bij de naleving van de veiligheidsinstructies en aanwij - zingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij zing voor de toekomst.

Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterij voeding (zonder netsnoer).

1) Veiligheid op de wekplaats

a) Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlichte werkomgevingen kunnen tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het

stof of de dampen kunnen doen ontste- ken.

c) Houd kinderen en andere personen tij dens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van afl eiding kunt u de controle over het apparaat verliezen.

2) Elektische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Ongewij zigde stekkers en passende stopcontacten doen het risico voor een elektrische schok afnemen.

b) Vermij d lichamelij k contact met geaarde oppervlakken, zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendringen van water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen.

d) Gebruik het snoer niet voor een ander doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer op een veilige afstand tot hitte, olie, scherpe kanten of bewegende apparaatonderde- len. Beschadigde of verstrikt geraakte snoeren doen het risico voor een elek-

trische schok toenemen.

e) Als u met elektrisch gereedschap in de open lucht werkt, maakt u enkel gebruik van verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.

f) Als de werking van het elektrische gereedschap in een vochtige omgeving niet te vermijden is, maakt u gebruik van een RCD (Residual Current Device) met een uitschakelstroom van 30 mA of minder. Het gebruik van een aardlekschakelaar doet het risico voor een elektrische schok afnemen.

3) Veiligheid van personen

a) Wees aandachtig, let erop wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermingsuitrusting en altijd een beschermbril. Het dragen van een persoonlijke beschermingsuitrusting, zoals stofmasker, slipvrije veiligheids-schoenen, beschermende helm of gehoorbescherming, al naargelang de aard en de toepassing van het elektri-sche gereedschap, doet het risico voor verwondingen afnemen.

c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap

uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschap of schroefsleutel voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

e) Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tijde uw evenwicht. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter controleren.

f) Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houd haar, kledij en handschoenen op een veilige afstand tot bewegende onderdelen. Loszittende kledij, sieraden of lang haar kan/kunnen door bewegen-de onderdelen vastgegrepen worden.

g) Wanneer stofafzuig- en opvangsystemen kunnen worden gemonteerd, moeten deze aangesloten worden en correct worden gebruikt. Gebruik van een stofafzuiginrichting kan gevaren door stof doen afnemen.

h) Laat u niet verleiden tot een vals gevoel van veiligheid en negeer nooit de veiligheidsregels voor elektrische gereedschappen, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrisch gereedschap. Onoplet-tende handelingen kunnen in fracties

NL BE

van seconden ernstig lichamelijk letsel tot gevolg hebben.

4) Gebruik en behandeling van het elektrische gereedschap

a) Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de afneembare accu, voordat u instellingen aan het apparaat verricht, gebruiksaccessoires verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.

d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen het apparaat niet gebruiken, die daarmee niet vertrouwd zijn of deze aanwijzingen niet gelezen hebben. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.

e) Verzorg het elektrische gereedschap en de bijbehorende werk-tuigen zorgvuldig. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zijn, dat de werking van het

elektrische gereedschap in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen hebben hun oorzaak in slecht onderhouden elektrisch gereedschap.

f) Houd snijd-/snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snijd-/snoeigereedschap met scherpe snijdkanten geraken minder gekneld en is gemakkelijker te bedienen.

g) Gebruik elektrisch gereedschap, toebehoren, gebruiksgereedschap enz. in overeenstemming met deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

h) Houd grepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde grepen en greepvlakken maken het moeilijk om elektrisch gereedschap in onvoorziene situaties veilig te bedienen en onder controle te houden.

5) Zorgvuldig omgaan met en gebruiken van Accutoestellen

a) Laad de accu's alleen op in ac- culaders, die door de producent aanbevolen worden. Voor een ac- culader die geschikt is voor een bepaal- de soort accu's bestaat brandgevaar als hij met andere accu's gebruikt wordt.

b) Gebruik alleen de daarvoor voorziene accu's in de elektro-werktuigen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

c) Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen, die een overbrugging van de contacten zouden kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan tot brandwonden of brand leiden.

d) Bij verkeerd gebruik kan vloeistof uit de accu vrijkomen. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u bovendien een arts consulteren. Vrijkomende accuvloeistof kan tot geïrriteerde huid of brandwonden leiden.

e) Gebruik geen beschadigde of gemodificeerde accu. Beschadigde of gemodificeerde accu's kunnen zich onverwacht gedragen en brand, explosies en lichamelijk letsel veroorzaken.

f) Stel een accu niet bloot aan brand of te hoge temperaturen. Brand of temperaturen boven 130 °C kunnen een explosie veroorzaken.

g) Volg alle aanwijzingen voor het laden op en laad de accu of het accugereedschap nooit buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Foutief laden of laden buiten het toe-gelaten temperatuurbereik kan de accu vernielen en het brandgevaar verho-gen.

6) Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserve-onderdelen repareren. Daardoor

wordt verzekerd dat de veiligheid van het elektrische gereedschap in stand gehouden wordt.

b) Verricht nooit onderhoud aan beschadigde accu's. Alle onderhoud aan accu's zou alleen door de fabrikant of een geautoriseerde service-organisatie moeten worden verricht.

Let op! Neem de gedetailleerde veiligheidsinstructies en aanwijzingen over opladen en correct gebruik in acht die in de gebruiksaanwijzing van uw accu en oplader van de Parkside X 20 V Team-serie staan. Een gedetailleerde beschrijving van het laadproces en andere informatie vindt u in de aparte gebruiksaanwijzing ervan.

Veiligheidsinstructies voor heggenscharen

a) Houd alle lichaamsdelen uit de buurt van het mes. Probeer niet het snoeisel te verwijderen of materiaal dat u wenst te snijden vast te houden als de messen in beweging zijn. De messen blijven bewegen nadat de schakelaar is uitgeschakeld. Eén moment van onoplettendheid bij het gebruik van de heggen-schaar kan leiden tot ernstige letsels.

b) Draag de heggenschaar aan de greep bij stilstaande messen en let erop de schakelaar niet te activeren. Door de heggenschaar correct te dragen, wordt het risico op onbedoelde bediening en schade door het mes verkleind.

c) Trek altijd eerst de afdekking over het mes voordat u de heg-

genschaar transporteert of op- bergt. Zorgvuldige omgang met de heggenschaar vermindert het gevaar voor letsels door het mes.

d) Zorg ervoor dat alle schakelaars zijn uitgeschakeld en dat de accu is verwijderd of uitgeschakeld voordat u bekneld maaisel verwijdert of onderhoud aan de machine uitvoert. Een onverwachte werking van de heggenschaar tijdens het verwijderen van vastgelopen materiaal kan leiden tot ernstig letsel.
e) Houd de heggenschaar alleen vast aan de geïsoleerde greepvlakken, aangezien het snijmes verborgen elektriciteitskabels kan raken. Het contact van de messen met een spanningsvoerende leiding kan ook metalen onderdelen van het apparaat onder spanning zetten en een elektrische schok veroorzaken.
f) Houd eventuele netkabels uit de buurt van het snijgebied. Leidingen kunnen in heggen en struiken worden verborgen en per ongeluk door het mes worden gesneden.
g) Gebruik de heggenschaar niet bij slecht weer, zeker niet als er kans is op onweer. Dit verkleint de kans door de bliksem te worden getroffen.

Verdere veiligheidsaanwij zingen

• Zoek de heg af naar verborgen voorwerpen, bv. draadversperringen, enz. alvorens met de werkzaamheden te beginnen. Dit zal u helpen schade aan de apparatuur te voorkomen.
• Houd de heggenschaar correct vast, bijv. met beide handen aan

de handgrepen, wanneer twee handgrepen aanwezig zijn. Bij verlies van de controle over het apparaat kan men gewond raken.

- Draag bij de werkzaamheden met het apparaat geschikte kle-ding en werkhandschoenen. Pak het apparaat nooit vast bij het snijmes en til het niet op aan het snijmes. Contact met het snijmes kan verwondingen tot gevolg hebben.

Voor uw persoonlijke veiligheid: Draag geschikte werkkleding, zoals stevige schoenen met antislipzolen, een stevige lange broek, handschoenen, een veiligheidsbril en gehoorbescherming!

Draag geen lange kleding of juwelen, want die kunnen door bewegende de- len worden gegrepen. Gebruik het ap- paraat niet wanneer u blootsvoets bent of open sandalen draagt.

• Het apparaat is bestemd voor het snijden van heggen. Snijd met het apparaat geen takken en hard hout o.i.d. Dat kan het apparaat beschadigen.
• Probeer niet om een geblokkeerde/vastzittende veiligheidsmesbalk los te krijgen, voordat u het apparaat uitgeschakeld en de accu verwijderd hebt. Er bestaat een risico op verwondingen.
• Houd het apparaat tijdens de werkzaamheden altijd stevig met beide handen en op enige afstand van uw eigen lichaam vast. Op die manier kunt u het apparaat in onverwachte situaties beter onder controle houden.
• Gebruik het apparaat niet in de buurt van brandbare vloeistoffen

of gassen. Bij kortsluiting bestaat er brand- en ontploffingsgevaar.

• De messen moeten regelmatig op slijtage worden gecontroleerd en opnieuw worden geslepen. Stompe messen overbelasten het apparaat. Daaruit voortvloeiende schade wordt niet door de garantie gedekt.
• Probeer het apparaat niet zelf te repareren, tenzij u daarvoor opgeleid bent. Alle werkzaamheden die niet in deze handleiding vermeld staan, mogen uitsluitend door ons servicecentrum uitgevoerd worden. Veel ongevallen zijn te wijten aan slecht onderhouden apparaten.
• Gebruik geen toebehoren dat niet door PARKSIDE is aanbevolen. Dit kan namelijk leiden tot elektrische schok of brand.
• De heggenschaar is bedoeld voor werkzaamheden waarbij de gebruiker op de grond staat en niet op een ladder of ander onstabiel oppervlak.
• Draag niet meerdere gordelhouders en/of meerdere schouderriemen tegelijk.

RESTRISICO'S

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.

Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.

Bediening

Draag tijdens het werken met de machine aangepaste kledij en werkhandschoenen. Draag oogen gehoorbescherming. Kontroleer voor elk gebruik, of de machine goed funktioneert. De aan-/uit schakelaar en de veiligheidsschakelaar mogen niet worden vergrendeld. U moet na loslaten van de schakelaar de motor uitschakelen. Indien een schakelaar beschadigd is, mag de machine niet meer worden gebruikt. Persoonlijke beschermingsuitrusting en een goed functionerend apparaat verminderen het risico voor verwondingen en ongevallen.

Let op geluidsoverlast en plaatselijke voorschriften.

De accu verwijderen/ plaatsen

1. Om de accu uit het apparaat te verwijderen, drukt u de ontgrendeltoets (16) aan de accu (15) in en trekt u de accu eruit.

NL BE

1. Om de accu (15) in het apparaat te plaatsen, schuift u de accu langs de geleidingsrail in het apparaat. Hij klikt hoorbaar vast.

Laadtoestand van de accu controleren

Druk op de laadstatusindicatieknop (12) op het bedieningselement (6) en de laadstatusindicatie (11) geeft de laadstatus van de accu's (15) aan door het oplichten van de overeenkomstige led-lampjes.

3 leds branden (rood, oranje en groen):

Accu geladen

2 leds branden (rood en oranje): Accu ge- deeltelijk geladen

Accu moet worden opgeladen

In- en uitschakelen

De accu-heggenschaar kan alleen worden gebruikt met twee geplaatste accu's van de Parkside X 20 V Team-serie.

Zorg dat u stabiel staat en houd het apparaat met beide handen goed vast en houd het op voldoende afstand van uw lichaam. Controleer eerst of het apparaat geen voorwerpen raakt alvorens het in te schakelen.

Mesbescherming verwijderen:

1. Trek de mesbeschermer (A 9) van de veiligheidsmesbalk (2) af.

Inschakelen:

1. Overtuig u ervan dat de accu's (15) zijn geplaatst (zie „Accu verwijderen / plaatsen“).

2. Druk de veiligheidsschakelaar (17) aan

de voorste handgreep (4) in.

1. Druk op de aan-/uitknop (7). Het apparaat draait op de laagste snelheid. Voor het instellen van de snelheid, zie hoofdstuk „Instellen van de slagfrequentie“.

Uitschakelen:

1. Laat de veiligheidsschakelaar (17) of de aan/uit-schakelaar (7) los.

Slagfrequentie instellen

Na het inschakelen draait het apparaat op de laagste snelheid. U kunt de huidige snelheid aflezen van het licht op de schaalverdeling op het bedieningselement (6).

1. Druk op de afstelknop voor snijsnelheid (13) om de slagfrequentie in te stellen.

Modus low mid high
Slagfrequentie (min ^-1 )	1000	1500 1800

Opschuiven/verwijderen opvangbak voor maaisel

Opschuiven opvangbak voor maaisel

1. Schuif de opvangbak voor maaisel (10) op de veiligheidsmessenbalk (2) met de schuine kant eerst.

Opvangbak voor maaisel verwijderen

1. Trek de opvangbak voor maaisel (10) naar voren van de veiligheidsmessenbalk (2) af.

Werken met het apparaat

Zorg er tijdens het snoeien voor dat u geen voorwerpen zoals omhein- ningen of plantenbakken raakt. Dit kan schade veroorzaken aan de veiligheidsmessenbalk.

• Als de bladen geblokkeerd worden door vaste voorwerpen, schakel het toestel dan onmiddellijk uit en verwijder de accu's. Verwijder pas dan het voorwerp.
• Vermijd een te grote belasting van het apparaat tijdens het werk.
• Met de opvangbak voor maaisel omhoog geschoven, verwijdert u het maaisel van de heg wanneer u horizontaal naar de gebruiker toe maait. Dit vereenvoudigt het verzamelen van het maaisel.

Kniptechnieken

• Knip dikke takken eerst met een snoeischaar af.
• Het tweezij dig mesblad maakt het mogelijk k in beide richtingen te knippen of met pendelbewegingen von de ene kant naar de andere.
• Bij vertikaal knippen de heggenschaar gelij kmatig voorwaarts bewegen of boogvormig op en neer.
• Bij horizontaal knippen de heggenschaar sikkelvormig tot de rand van de heg bewegen, zodat afgeknipte takken naar beneden kunnen vallen.
• Om lange, rechte lij nen te behouden, wordt het spannen van een draad aanbevolen.

Heggen snoeien

10 cm 100 cm

Het wordt aangera- den om heggen in trapezevorm te knippen, om het kaal worden van de onderste takken te verhinderen. Dit beantwoordt aan de natuurlij ke groei en laat de heg optimaal bloeien. Bij het snoeien worden alleen de nieuwe loten geknipt, zo wordt

een dichte vertakking en een goede bescherming tegen inkij k gevormd.

1. knip eerst de zij kanten van een heg. Beweeg de heggenschaar in de groei-richting van onder naar boven. Als u van boven naar onder knipt, komen dunne takken naar buiten, waardoor er kale plekken of gaten ontstaan.
2. knip dan de bovenkant naar keuze recht, dakvormig of rond.
3. knip jonge planten reeds op de gewenste vorm. De hoofdloot moet onbeschadigd blij ven totdat de heg de gewenste hoogte bereikt heeft. Alle andere loten worden tot op de helft geknipt.

Vrij staande heggen verzorgen:

Vrij staande heggen worden weliswaar niet in vorm geknipt, moeten echter regelmatig verzorgd worden zodat ze niet te hoog worden.

Reiniging/onderhoud

Laat onderhoudswerkzaamheden die niet in deze handleiding worden beschreven uitvoeren door ons servicecenter. Gebruik enkel originele onderdelen.

Schakel het apparaat uit en verwij - der vóór alle werkzaamheden de accu uit het apparaat.

Draag bij de hantering met de veiligheidsmaaibalk handschoenen. Zo vermij dt u snij dwonden.

Voer de volgende onderhouds- en reini- gingswerken regelmatig uit. Dan bent u ze- ker van een lang en betrouwbaar gebruik.

Reiniging

Het water mag noch met water afgespoten, noch in water gelegd worden. Gevaar voor een elektrische schok.

- Houd ventilatiesleuven, motorhuis en handgrepen van het apparaat netjes. Gebruik daarvoor een vochtig doekje of een borstel. Gebruik geen reini-gings- c.q. oplosmiddelen. U zou het apparaat daarmee onherstelbaar kunnen beschadigen.

- Houd het apparaat steeds schoon. Telkens na gebruik van het apparaat moet u

- het mes reinigen (met olieachtige vod); - de mesbalk met olieklannetje of spray oliën

- Controleer het apparaat telkens vóór gebruik op duidelijk vast te stellen te-kortkomingen zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van de schroeven in de veilig-heidsmaaibalk (A 2) na.

- Controleer afdekkingen en beschermingsinrichtingen (A 1/2/3) op beschadigingen en correcte zitting. Vervang ze indien nodig of laat ze door het Service Center repareren.

- Lichte kerven aan de snoeitanden kunt u zelf afvlakken. Trek daarvoor de lemmeten met een oliesteen af. Enkel en alleen scherpe snoeitanden leveren een goed snoeiresultaat op.

- Stompe, kromgebogen of beschadigde maabalken moeten uitgewisseld worden.

Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door ons

servicecenter doorvoeren. Maak uitsluitend gebruik van originele onderdelen.

Handbeschermer vervangen

1. Draai de twee schroeven op de handbescherming (3) los met een kruiskopschroevendraaier (niet meegeleverd).
2. Vervang de beschadigde handbeschermer (3).
3. Bevestig de nieuwe handbeschermer (3) met de twee schroeven.

Bewaren

• Bewaar het apparaat in de bijgeleverde mesbescherming (A 9) droog en buiten het bereik van kinderen.
• De optimale opslagtemperatuur voor de accu en het apparaat bedraagt tussen 0 °C en 45 °C. Vermijd extreme koude of hitte tijdens de opslag, om een aantasting van de werking van de accu te voorkomen.

Muurbeugel

Ophangvoorziening op de onder- kant van het apparaat (19)

• Breng een schroef met een plug aan op een gepaste positie op de wand.
• De schroefkop moet een diameter tussen 8-10 mm hebben.
• Laat de schroefkop ongeveer 10 mm uit de wand steken.
• U kunt het apparaat met de openingen van de messen aan de schroef hangen en het apparaat tot aan de aanslag naar beneden trekken.

Schuif de bijgeleverde mesbescherming (A 9) op wanneer u het apparaat aan de muur hangt om op te bergen.

Let er bij het boren op geen voorzieningsleidingen te beschadigden. Gebruik geschikte detectoren om ze op te sporen of haal er een installatieplan als hulp bij. Contact met elektrische leidingen kan leiden tot een elektrische schok en brand, contact met een gasleiding kan leiden tot een ontploffing. Beschadiging van een waterleiding kan leiden tot materiële schade en een elektrische schok.

Verwerking en milieubescherming

Haal de accu uit het apparaat voordat u het apparaat afvoert.

Voer afgedankte apparaten, toebehoren en verpakkingsmaterialen op milieuvriendelijke manier af.

Verwijderingsinstructies voor de accu en de lader vindt u in de gebruiksaanwijzing van uw batterij en lader.

Machines horen niet bij huishoudelijk afval thuis.

- Breng snoeiafval naar een recycling-park en werp het niet in de vuilnisbak.

Gebruikte elektrische apparaten moeten gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled overeenkomstig Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur.

Afhankelijk van de omzetting in nationaal recht, hebt u de volgende mogelijkheden:

• breng het terug naar een verkooppunt,
• breng het naar een officieel verzamelpunt. Vraag hiervoor raad bij uw plaatselijke afvalmaatschappij of bij ons servicecenter.
• stuur het terug naar de fabrikant/distributeur. De afvoer van uw ingezonden defecte apparaten voeren we gratis uit.
  Dit is niet van toepassing op accessoires die bij oude apparaten zijn gevoegd en hulpmiddelen zonder elektrische bestanddelen.

Reserveonderdelen/ Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 72).

Pos. Gebruiksaanwijzing Pos. Explosietekening Benaming Bestel-Nr.

A 3 35 Handbescherming 91106189
A 9 37 Mesbescherming 91106190
A 10 38 Opvangbak
	voor maaisel	91106191

Foutmeldingen

Probleem Mogelijke oorzaak Oplossing van de fout
Apparaat start niet	Accu (15) ontladen	Accu laden (aparte gebruiksaanwijzing voor accu en lader raadplegen)
	Accu (15) niet aangebracht	Accu aanbrengen (aparte gebruiksaanwijzing voor accu en lader raadplegen)
	Veiligheidsschakelaar (C 17) niet correct ingedrukt	Inschakelen (zie „Bediening“)
	Schakelaar “Aan/uit” (7) defect	Reparatie door servicecenter
Apparaat werkt met onderbrekingen	Intern loszittend contact	Reparatie door servicecenter
	Schakelaar “Aan/uit” (7) defect
Messen worden heet	Mesbalk (2) stomp	Laat de messen slijpen of vervangen (servicecenter)
	Mesbalk (2) is beschadigd	Controleer de mesbalk of laat deze vervangen (servicecenter)
	Te veel wrijving wegens ontbrekende smering	Mesbalk (2) oliën
Slecht snoeiresultaat	Te veel wrijving wegens ontbrekende smering	Mesbalk (2) oliën
	Vervuilde mesbalk (2) Mesbalk reinigen
	Mesbalk (2) stomp	Mesbalk laten slijpen of uitwisselen (servicecenter)
	Slechte snoeitechniek Zie („Werken met de heggenschaar“)

Garantie

Geachte cliënte, geachte klant, u krijgt op dit apparaat 5 jaar garantie vanaf de aankoopdatum.

Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint bij de koop-datum. Gelieve de originele kasbon goed te bewaren. Dit document is vereist als aankoopbewijs.

Als binnen vijf jaren na de aankoopdatum van dit apparaat een materiaal- of fabricagefout optreedt, dan wordt het apparaat door ons gratis ofwel gerepareerd ofwel vervangen, naar onze eigen keuze. Om van deze garantieservice te kunnen genieten, moet binnen de vijf jaren het defecte apparaat en het aankoopbewijs (de originele kassabon) worden voorgelegd en schriftelijk kort worden beschreven waaruit het defect bestaat en wanneer het defect is opgetreden.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevi- ge onderdelen beschouwd kunnen worden (b.v. messen) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

- Gelieve voor alle aanvragen de kassabon en het identificatienummer (IAN 376271_2104) als bewijs van de aankoop klaar te houden.

NL BE

• Gelieve het artikelnummer uit het typeplaatje, een gravering, op de voorpagina van uw handleiding (onderaan links) of als sticker aan de achter- of onderzijde af te leiden.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
• Een als defect geregistreerd product kunt u, na overleg met onze klan-tenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeel-de serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaarde- lijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij-geleverde accessoires in te zenden en voor een voldoende veilige transport-verpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL Service Nederland Tel.: [phone] (0,10 EUR/Min.) E-Mail: [e-mail] IAN 376271_2104

BE Service België Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 376271_2104

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

NLBE	Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat deHeggenschaar met accu 40 Vbouwserie PPHSA 40-Li A1Serienummer 000001 - 056000is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2000/14/EC & 2005/88/EC • 2014/30/EU2011/65/EU & (EU)2015/863*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 62841-1:2015 • EN 62841-4-2:2019EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN IEC 63000:2018
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC& 2005/88/EC bevestigd:Akoestisch niveau:gegarandeerd: 96 dB(A);gemeten: 93,4 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemmingmet Annex V/ 2000/14/EC & 2005/88/EC.
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaringwordt gedragen door de fabrikant:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY20.01.2022

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
