Produkttyp	Akku-Heckenschere
Marke	Parkside
Modell	PPHSA 40Li A1
Nennspannung	40 V (2 × 20 V)
Akkutyp	Li-Ion (Parkside X 20 V Team Serie)
Drehzahl (einstellbar)	1000 / 1500 / 1800 min⁻¹
Schnitte pro Minute (max)	3600 min⁻¹
Schnittlänge	ca. 58 cm
Messerlänge	ca. 600 mm
Zahnabstand	ca. 24 mm
Gewicht	ca. 3 kg
Schalldruckpegel (LpA)	82,4 dB(A), K=3 dB
Garantierter Schallleistungspegel	96 dB(A)
Vibration (ah)	max. 1,76 m/s², K=1,5 m/s²
Messermaterial	Spezialstahl, lasergeschnitten
Sicherheit	Zweihand-Sicherheitsschalter, Schnellstoppbremse, Handschutz, Schutzanschlag
Mitgeliefertes Zubehör	Messerschutz, Schnittgutauffänger, Bedienungsanleitung
Akku und Ladegerät	Nicht enthalten (X 20 V Team Serie)
Betriebstemperatur	-20 °C bis 50 °C
Ladetemperatur	4 °C bis 40 °C
Lagertemperatur	0 °C bis 45 °C
Garantie	5 Jahre (Frankreich/Belgien)
Wandmontage möglich	Ja (Aufhängevorrichtung unter dem Gerät)

Häufig gestellte Fragen - PPHSA 40Li A1 PARKSIDE

Welche Akkus sind mit der Heckenschere PPHSA 40Li A1 kompatibel?

Das Gerät ist mit Akkus der Parkside X 20 V Team Serie kompatibel. Es benötigt zwei Akkus (2 × 20 V) zum Betrieb. Empfohlene Modelle sind PAP 20 B1 und PAP 20 B3. Verwenden Sie nur Ladegeräte derselben Serie (z. B. PLG 20 A3, PLG 20 A4, PLG 20 C1, PDSLG 20 A1).

Wie schalte ich die Heckenschere ein und aus?

Stellen Sie sicher, dass beide Akkus eingesetzt sind. Zum Starten drücken Sie zuerst den Sicherheitsschalter (17) am vorderen Griff, dann den Ein-/Ausschalter (7). Das Gerät startet mit minimaler Geschwindigkeit. Zum Stoppen lassen Sie einen der beiden Schalter los.

Wie stelle ich die Schnittgeschwindigkeit ein?

Nach dem Einschalten drücken Sie die Taste zur Einstellung der Schnittgeschwindigkeit (13) am Bedienelement (6). Die Geschwindigkeit kann auf drei Stufen eingestellt werden: low (1000 min⁻¹), mid (1500 min⁻¹) und high (1800 min⁻¹). Die aktuelle Geschwindigkeit wird durch LEDs auf der Skala angezeigt.

Welche regelmäßige Wartung ist erforderlich?

Entfernen Sie vor jedem Eingriff den Akku. Reinigen Sie das Messer nach jedem Gebrauch mit einem ölgetränkten Tuch und schmieren Sie regelmäßig die Messerleiste. Überprüfen Sie die Schrauben und den Zustand des Messers. Stumpfe Messer müssen geschärft oder ersetzt werden. Wenden Sie sich für Reparaturen an den Kundendienst.

Was tun, wenn die Klingen heiß werden oder das Schnittergebnis schlecht ist?

Ein stumpfes oder abgesplittertes Messer kann heiß werden. Schärfen Sie es mit einem Ölstein oder lassen Sie es ersetzen. Übermäßige Reibung kann auf mangelnde Schmierung zurückzuführen sein: Ölen Sie die Messerleiste. Wenn das Messer verschmutzt ist, reinigen Sie es. Überprüfen Sie auch Ihre Schnitttechnik.

Wie lagere und transportiere ich die Heckenschere sicher?

Lagern Sie das Gerät immer mit montiertem Messerschutz (9) an einem trockenen Ort außerhalb der Reichweite von Kindern. Die ideale Lagertemperatur liegt zwischen 0 °C und 45 °C. Verwenden Sie für den Transport den Messerschutz und halten Sie das Gerät am Griff, Messer gestoppt.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie stets Schutzbrille, Gehörschutz, Handschuhe und rutschfeste Schuhe. Halten Sie das Gerät mit beiden Händen, halten Sie andere Personen und Kinder fern. Überprüfen Sie die Hecke auf versteckte Gegenstände (Drähte, Zäune). Verwenden Sie das Gerät nicht bei Regen oder an nassen Hecken.

Wie montiere und entferne ich den Schnittgutauffänger?

Zum Montieren des Auffängers (10) schieben Sie ihn von der schrägen Seite auf den Sicherheitsmesserhalter (2). Zum Entfernen ziehen Sie ihn nach vorne. Der Auffänger erleichtert das Aufsammeln von Schnittresten beim horizontalen Schneiden.

Was tun bei Blockierung des Messers?

Schalten Sie das Gerät sofort aus, indem Sie die Schalter loslassen, und entfernen Sie die Akkus. Entfernen Sie dann vorsichtig das blockierende Objekt (Ast, Draht usw.). Versuchen Sie niemals, das Messer zu lösen, während das Gerät unter Spannung steht.

Wo finde ich Ersatzteile und wie erhalte ich Garantieleistungen?

Ersatzteile sind erhältlich unter www.grizzlytools.shop. Für die Garantie (5 Jahre) wenden Sie sich an den Kundendienst: in Frankreich unter 0800 919270, in Belgien unter 070 270 171, oder per E-Mail. Bewahren Sie den Kassenbon und die IAN-Nummer (376271_2104) auf.

BEDIENUNGSANLEITUNG PPHSA 40Li A1 PARKSIDE

Akku-Heckenschere 40 V

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

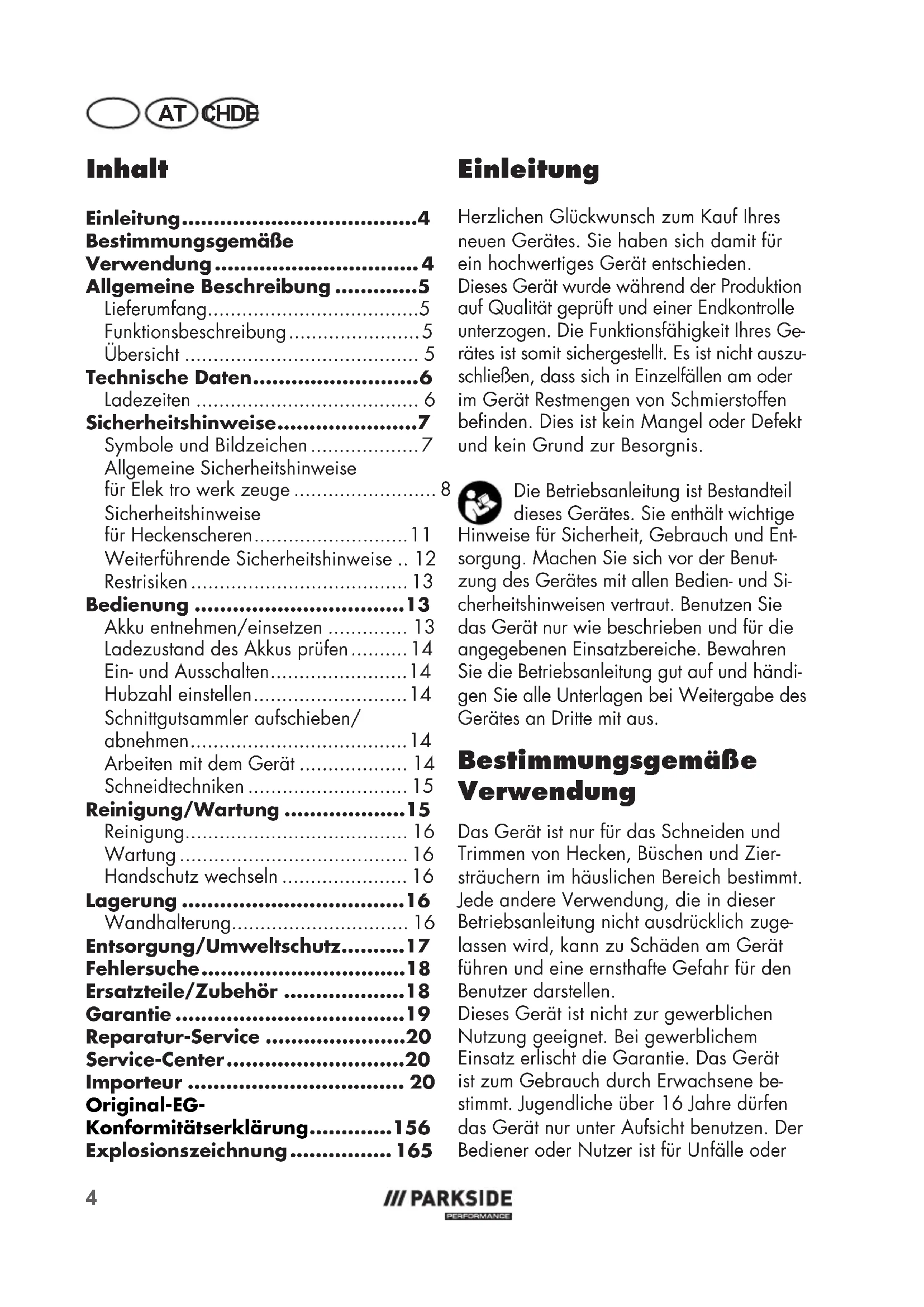

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung ....5

Lieferumfang....5

Funktionsbeschreibung 5

Übersicht 5

Technische Daten......6

Ladezeiten 6

Sicherheitshinweise......7

Symbole und Bildzeichen 7

Allgemeine Sicherheitshinweise

für Elek tro werk zeuge ....

Sicherheitshinweise

für Heckenscheren....11

Weiterführende Sicherheitshinweise .. 12

Restrisiken 13

Bedienung 13

Akku entnehmen/einsetzen 13

Ladezustand des Akkus prüfen ..... 14

Ein- und Ausschalten....14

Hubzahl einstellen....14

Schnittgutsammler aufschieben/ abnehmen....14

Arbeiten mit dem Gerät 14

Schneidtechniken 15

Reinigung/Wartung ......15

Reinigung.... 16

Wartung 16

Handschutz wechseln 16

Lagerung 16

Wandhalterung.... 16

Entsorgung/Umweltschutz......17

Fehlersuche....18

Ersatzteile/Zubehör 18

Garantie 19

Reparatur-Service ......20

Konformitätserklärung......156

Explosionszeichnung 165

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büschen und Ziersträuchern im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Bediener oder Nutzer ist für Unfälle oder

Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Das Gerät ist Teil der Serie Parkside X 20 V Team. Das Gerät ist mit Akkus der Serie PARKSIDE X 20 V Team zu verwenden.

Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu lassen. Stumpfe Messer überlasten das Gerät. Daraus resultierende Schäden unterliegen nicht der Garantie.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Akku-Heckenschere
• Messerschutz
• Schnittgutsammler
• Betriebsanleitung

Der Schnittgutsammler ist bei der Auslieferung im Schwertschutz Karton eingesteckt.

Akku und Ladegerät sind nicht im Lieferumfang enthalten!

Funktionsbeschreibung

Die Akku-Heckenschere besitzt als Schneideinrichtung ein hochwertiges Messer aus gelasertem Spezialstahl. Beim Schneidvorgang bewegen sich die Schneidzähne linear hin und her. Der Anstoßschutz an der Spitze des Messerbalkens verhindert unangenehme Rückschläge beim Auftreffen auf Wände, Zäune usw.

Zum Schutz des Anwenders besitzt das Gerät einen Zweihand-Sicherheitsschalter und eine Schnellstop-Bremsfunktion. Zusätzlich schützt der Handschutz vor Ästen und Zweigen.

Der Schnittgutsammler räumt beim horizontalen Schnitt das Schnittgut von der Hecke. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Übersicht

1 Anstoßschutz
2 Sicherheitsmesserbalken
3 Handschutz
4 Vorderer Handgriff
5 Lüftungsschlitze
6 Bedienelement
7 Ein-/Ausschalter
8 Hinterer Handgriff
9 Messerschutz
10 Schnittgutsammler
11 Ladezustandsanzeige
12 Taste zur Ladezustandsanzeige
13 Taste zur Einstellung der Schnittgeschwindigkeit
14 Ladegerät
15 Akku
16 Entriegelungstaste, Akku
17 Sicherheitsschalter
18 Schraube
19 Aufhängevorrichtung an der Unterseite des Gerätes

Technische Daten

Akku-Heckenschere PPHSA 40-Li A1

Motorspannung U ..... 40 V ===; (2 x 20V)

Motordrehzahl....2800 min ^-1

Hubzahl n _max ......1800 min ^-1

Schnitt-

bewegungen .....2000/3000/3600 min ^-1

Schnittlänge ......ca. 58 cm

Messerlänge......ca. 600 mm

Max. Zahnabstand......ca. 24 mm

Gewicht......ca. 3 kg

Schalldruckpegel

(L_pA) 82,4 dB (A), K_pA = 3 dB

Schallleistungspegel (L _WA )

garantiert......96 dB(A)

gemessen....93,4 dB(A); K _WA = 2,29 dB

Vibration (a_h) .max. 1,76m / s; = 1,5m / s^2

zu verwendender Akku-Typ......Li-Ion

Temperatur max 50 °C

Ladevorgang 4 - 40 °C

Betrieb....-20 - 50 °C

Lagerung 0 - 45 °C

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elek tro werk zeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

⚠️ Warning: Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektro werk zeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elek tro werk zeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elek tro werk zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Ladezeiten

Das Gerät ist Teil der Serie Parkside X 20 V TEAM und kann mit Akkus der Parkside X 20 V TEAM Serie betrieben werden.

Akkus der Serie Parkside X 20 V TEAM dürfen nur mit Ladegeräten der Serie Parkside X 20 V TEAM geladen werden.

Wir empfehlen Ihnen, dieses Gerät ausschließlich mit folgenden Akkus zu betreiben: PAP 20 B1, PAP 20 B3.

Wir empfehlen Ihnen, diese Akkus mit folgenden Ladegeräten zu laden: PLG 20 A3, PLG 20 A4, PLG 20 C1, PDSLG 20 A1

Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku

Ladezeit (Min.)	PAP 20 A1PAP 20 B1	PAP 20 A2	PAP 20 A3PAP 20 B3	SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 90 120	20 210
PLG 20 A2 45 60	80 80 165
PLG 20 A3PLG 20 C3	35 45 60 50	120
PDSLG 20 A1 35	45 60 50	120
SmartPLGS 2012 A1	35 40 40 40	50

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Betriebsanleitung lesen!

Tragen Sie Augenschutz

Tragen Sie Gehörschutz

Tragen Sie Schutzhandschuhe Gefahr durch Schnittverletzungen

Achtung! Verletzungsgefahr durch laufende Messer

Benutzen Sie die Akku-Heckensche-re nicht bei Regen oder an nassen Hecken.

Entfernen Sie den Akku vor Wartungsarbeiten.

Angabe des Schallleistungspegels L_WA in dB

Elektrogeräte gehören nicht in den Hausmüll.

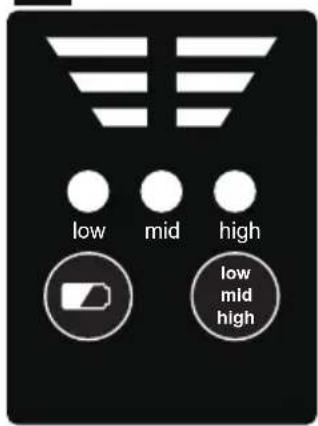

Ladezustands- anzeige

Modus (Hubzahl)

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gefahrenzeichen mit An- gaben zur Verhütung von Personenschäden durch elek- trischen Schlag

Gebotszeichen mit Angaben zur Verhütung von Schäden

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Tragen Sie Sicherheitsschuhe.

Tragen Sie Augen- und Gehörschutz.

Allgemeine Sicherheitshinweise für Elektro werk zeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denendiesesElektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elek trischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elek tro werk zeug“ bezieht sich auf netzbetriebene Elek tro werk zeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge(ohneNetzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elek trowerk zeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befin den. Elek tro werk-

zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugsfern. Bei Ablenkung können Sie die Kontrolle über das Elek tro werk zeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektro werk zeugs muss in die Steck-dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapter-stecker gemeinsam mit schutz-geerdetenElektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischenSchlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) HaltenSieElektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek trowerk zeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeugzutragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elek trowerk zeug im Freien arbeiten,

verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektro werk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die ArbeitmiteinemElektrowerkzeug. Benutzen Sie kein Elek tro werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elek tro werk zeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Elek tro werk zeugs, ver- ringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elek trowerk zeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen,

es aufnehmen oder tragen. Wenn Sie beim Tragen des Elek tro werk zeugs den Finger am Schalter haben oder das Elek tro werk zeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor SiedasElektrowerkzeugeinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elek tro werk zeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elek tro werkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln fürElektrowerkzeugehinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elek tro werkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung desElektrowerkzeugs

a) Überlasten Sie das Elek tro werkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elek tro werk zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elek tro werkzeug, dessen Schalter defekt ist. Ein Elek tro werk zeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeugweglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elek tro werkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeugeaußerhalbder Reichweite von Kindern auf. Lassen Sie keine Personen das Elektro werk zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elek tro werk zeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elek tro werk zeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugsbeeinträchtigt ist. Lassen Sie beschädigte Teile

vor dem Einsatz des Elek tro- werkzeugesreparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek tro werk zeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elek tro werk zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elek tro werk zeugs in unvorhergesehenen Situationen.

5) Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln,

Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zuge-lassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

6) Service

a) LassenSieIhrElektrowerkzeug nurvonqualifiziertem Fachpersonal und nur mit Original-

Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elek tro werk zeugs erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Achtung! Beachten Sie die ausführlichen Sicherheits-hinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X 20 V Team gegeben sind. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

Sicherheitshinweise für Heckenscheren

a) Halten Sie alle Körperteile vom Messer fern. Versuchen Sie nicht, bei laufenden Messern Schnittgut zu entfernen oder zu schneidendes Material festzuhalten.

Die Messer bewegen sich nach dem Ausschalten des Schalters weiter. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

b) Tragen Sie die Heckenschere am Griff bei stillstehendem Messer und achten Sie darauf, nicht den Schalter zu betätigen. Das richtige Tragen der Heckenschere verringert die Gefahr des unbeabsichtigten Betriebs und eine dadurch verursachte Verletzung durch das Messer.

c) Bei Transport oder Aufbewahrung der Heckenschere stets die Abdeckung über die Messer ziehen. Sachgemäßer Umgang mit der Heckenschere verringert die Verletzungsgefahr durch das Messer.

d) Stellen Sie sicher, dass alle Schalter ausgeschaltet sind und der Akku entfernt oder abgeschaltet ist, bevor Sie eingeklemmtes Schnittgut entfernen oder die Maschine warten. Ein unerwarteter Betrieb der Heckenschere beim Entfernen von eingeklemmtem Material kann zu ernsthaften Verletzungen führen.

e) Halten Sie die Heckenschere nur an den isolierten Griffl ächen, da das Schneidmesser verborgene Stromleitungen treffen kann. Der Kontakt der Messer mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

f) Halten Sie jegliche Netzleitungen aus dem Schnittbereich fern. Leitungen können in Hecken und Büschen verborgen sein und versehentlich durch das Messer angeschnitten werden.

g) Verwenden Sie die Heckenschere nicht bei schlechtem Wetter, besonders nicht bei Gewittergefahr. Dies verringert die Gefahr, von einem Blitz getroffen zu werden.

Weiterführende Sicherheitshinweise

- Durchsuchen Sie vor der Arbeit die Hecke nach verborgenen Objekten, z. B. Drahtzäunen etc. So vermeiden Sie Geräteschäden.

- Halten Sie die Heckenschere richtig, z. B. mit beiden Händen

an den Handgriffen, wenn zwei Handgriffe vorhanden sind. Der Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.

- Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Fassen Sie das Gerät nie am Schneidmesser an oder heben es am Schneidmesser auf. Der Kontakt mit dem Schneidmesser kann zu Verletzungen führen.

Zu Ihrer persönlichen Sicherheit: Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, eine Schutzbrille und Gehörschutz!

Tragen Sie keine lange Kleidung

oder Schmuck, da diese von sich bewegenden Teilen erfasst werden können. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

- Das Gerät ist für das Schneiden von Hecken vorgesehen. Mit dem Gerät keine Zweige, hartes Holz oder anderes schneiden. Das Gerät könnte beschädigt werden.

- Versuchen Sie nicht, einen blockierten/verklemmten Sicherheitsmesserbalken zu lösen, bevor Sie das Gerät ausgeschaltet und den Akku herausgenommen haben. Es besteht Verletzungsgefahr.

- Halten Sie beim Arbeiten das Gerät immer mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Kurzschluss

besteht Brand- und Explosionsgefahr.

• Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu lassen. Stumpfe Messer überlasten das Gerät. Daraus resultierende Schäden unterliegen nicht der Garantie.
- Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von unserem Service-Center ausgeführt werden. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
- Verwenden Sie kein Zubehör, welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elek trischem Schlag oder Feuer führen.
- Die Heckenschere ist für Arbeiten vorgesehen, bei denen der Bediener auf dem Boden steht und nicht auf einer Leiter oder sonstiger instabiler Standfläche.
- Tragen Sie nicht gleichzeitig mehrere Gürtelhalterungen und/oder mehrere Schultergurte.

Restrisiken

Auch wenn Sie dieses Elek tro werk zeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elek tro werkzeugs auftreten:

a) Schnittverletzungen.
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elek tro werk zeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor das Gerät bedient wird.

Bedienung

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Tragen Sie Augen- und Gehörschutz.

Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktions- tüchtig ist. Der Ein-/Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Persönliche Schutzausrüstung und ein funktionstüchtiges Gerät vermindert das Risiko von Verletzungen und Unfällen.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Akku entnehmen/ einsetzen

1. Zum Herausnehmen des Akkus aus dem Gerät drücken Sie die Entriegelungstaste (16) am Akku (15) und ziehen den Akku heraus.

AT CHDE

1. Zum Einsetzen des Akkus (15) in das Gerät schieben Sie den Akku entlang der Führungs schiene in das Gerät. Er rastet hörbar ein.

Ladezustand des Akkus prüfen

Drücken Sie die Taste zur Ladezustandsanzeige (12) am Bedienelement (6) und die die Ladezustandsanzeige (11) signalisiert den Ladezustand der Akkus (15) durch Aufleuchten der entsprechenden LED-Leuchten.

3 LEDs leuchten

(rot, orange und grün): Akku geladen

2 LEDs leuchten

(rot und orange): Akku teilweise geladen

1 LED leuchtet (rot):

Akku muss geladen werden

C Ein- und Ausschalten

Die Akku-Heckenschere kann nur mit zwei eingesetzten Akkus der Serie Parkside X 20 V Team betrieben werden.

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

Messerschutz entfernen:

1. Ziehen Sie den Messerschutz (A 9) vom Sicherheitsmesserbalken (2) ab.

Einschalten:

1. Vergewissern Sie sich, dass die Akkus (15) eingesetzt sind (siehe „Akku entnehmen/einsetzen“).

2. Drücken Sie den Sicherheitsschalter (17) am vorderen Handgriff (4).

3. Drücken Sie den Ein-/Ausschalter (7). Das Gerät läuft mit niedrigster Geschwindigkeit. Für die Einstellung der Geschwindigkeit beachten Sie Kapitel „Hubzahl einstellen“.

Ausschalten:

1. Lassen Sie den Sicherheitsschalter (17) oder Ein-/Ausschalter (7) los.

C Hubzahl einstellen

Nach dem Einschalten läuft das Gerät mit niedrigster Geschwindigkeit. Die aktuelle Geschwindigkeit lesen Sie am Licht auf der Skala am Bedienelement (6) ab.

1. Drücken Sie die Taste zur Einstellung der Schnittgeschwindigkeit (13) um die Hubzahl einzustellen.

Modus low mid	high
Hubzahl (min ^-1 )	1000	1500	1800

Schnittgutsammler aufschieben/abnehmen

Schnittgutsammler aufschieben

1. Schieben Sie den Schnittgutsammler (10) mit der schrägen Kante zuerst auf den Sicherheitsmesserbalken (2) auf.

Schnittgutsammler abnehmen

1. Ziehen Sie den Schnittgutsammler (10) nach vorne vom Sicherheitsmesserbalken (2) ab.

Arbeiten mit dem Gerät

Achten Sie beim Schneiden darauf, keine Gegenstände, wie z. B. Drahtzäune oder Pflanzenstützen,

zu berühren. Dies kann zu Schäden am Sicherheitsmesserbalken führen.

• Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerät sofort aus und nehmen Sie die Akkus heraus. Entfernen Sie erst dann den Gegenstand.
• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.
• Mit aufgeschobenem Schnittgutsammler räumen Sie das Schnittgut bei horizontalen Schnitten Richtung Anwender von der Hecke. Dies vereinfacht das Aufsammeln des Schnittguts.

Schneidtechniken

• Schneiden Sie dicke Äste zuvor mit einer Astschere heraus.
• Der doppelseitige Sicherheitsmesserbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.
• Bewegen Sie beim senkrechten Schnitt die Akku-Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.
• Bewegen Sie beim waagrechten Schnitt die Akku-Heckenschere sichelförmig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.
• Um lange, gerade Linien zu erhalten, empfi ehlt es sich Schnüre zu spannen.

Schnitthecken schneiden:

10 cm 100 cm

Es empfi ehlt sich, Hecken in trapezähnlicher Form zu schneiden, um ein Verkahlen der unteren Äste zu verhindern. Dies entspricht dem

natürlichen Pfl anzenwachstum und lässt Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und ein guter Sichtschutz aus.

• Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Akku-Heckenschere mit der Wachstumsrichtung von unten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.
• Schneiden Sie dann die Oberkante je nach Geschmack gerade, dachförmig oder rund.
• Trimmen Sie schon junge Pfl anzen auf die gewünschte Form hin. Der Haupt-trieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Triebe werden auf die Hälfte gekappt.

Frei wachsende Hecken pfl egen:

Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regelmäßig gepfl egt werden, damit die Hecke nicht zu hoch wird.

Reinigung/Wartung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Tragen Sie beim Hantieren mit dem Sicherheitsmesserbalken Handschuhe. So vermeiden Sie Schnittverletzungen.

Führen Sie folgende Reinigungs- und Wartungsarbeiten regelmäßig durch. Dadurch

ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

- Halten Sie Lüftungsschlitze (A 5) und Motorgehäuse des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.

- Halten Sie das Messer stets sauber. Nach jeder Benutzung des Gerätes müssen Sie

- das Messer reinigen (mit öligem Lappen); - den Sicherheitsmesser- balken einölen mit Öl- kännchen oder Spray.

- Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Sicherheitsmesserbalken (A 2).

- Überprüfen Sie Abdeckungen und Schutzeinrichtungen (A 1/2/3) auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus oder lassen Sie sie vom Service-Center reparieren.

- Leichte Scharten an den Schneidzähnen können Sie selbst glätten. Ziehen Sie dazu die Schnei den mit einem Ölstein ab. Nur scharfe Schneidzähne bringen eine gute Schnittleistung.

- Stumpfe, verbogene oder beschädigte Sicherheitsmesserbalken müssen ausgewechselt werden.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

D

Handschutz wechseln

1. Lösen Sie die zwei Schrauben am Handschutz (3) mit einem Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten).
2. Wechseln Sie den beschädigten Handschutz (3) aus.
3. Befestigen Sie den neuen Handschutz (3) mit den zwei Schrauben.

Lagerung

Bewahren Sie das Gerät im mitgelieferten Messerschutz (A 9) trocken und außerhalb der Reichweite von Kindern auf.

- Die Lagertemperatur für den Akku und das Gerät beträgt zwischen 0 °C und 45 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

E

Wandhalterung

Aufhängevorrichtung an der Unter- seite des Gerätes (19)

• Bringen Sie an der gewünschten Position eine Schraube mit Hilfe von Dübeln an der Wand an.
• Der Schraubenkopf kann einen Durchmesser von 8 - 10 mm haben.
• Lassen Sie den Schraubenkopf mit ca. 10 mm Abstand zur Wand hervorstehen.

- Sie können das Gerät mit der Öffnung an der Unterseite an die Schraube ansetzen und das Gerät auf Anschlag nach unten ziehen.

Schieben Sie den mitgelieferten Messerschutz (A 9) auf, wenn Sie das Gerät zur Aufbewahrung an der Wand aufhängen.

Achten Sie beim Bohren darauf, keine Versorgungsleitungen zu beschädigen. Verwenden Sie geeignete Suchgeräte, um diese aufzuspüren oder nehmen Sie einen Installationsplan zu Hilfe. Kontakt mit Elektroleitungen kann zu elek trischem Schlag und Feuer, Kontakt einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät bevor Sie das Gerät entsorgen.

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Entsorgungshinweise zum Akku und zum Ladegerät finden Sie in der Betriebsanleitung Ihres Akkus und Ladegeräts.

Elektrische Geräte gehören nicht in den Hausmüll.

- Führen Sie Schnittgut der Kompostierung zu und werfen Sie dieses nicht in die Mülltonne.

Verbrauchte Elektrogeräte müssen, gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte, getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Je nach Umsetzung in nationales Recht können Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,
• an einer offiziellen Sammelstelle abgeben. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
• an den Hersteller/Inverkehrbringer zurücksenden. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Akku (15) entladen	Akku laden (Bedienungsanleitung für Akku und Ladegerät beachten)
	Akku (15) nicht eingesetzt	Akku einsetzen (Bedienungsanleitung für Akku und Ladegerät beachten)
	Sicherheitsschalter (C 17) nicht richtig betätigt	Einschalten (siehe „Bedienung“)
	Ein-/Ausschalter (7) defekt	Reparatur durch Service-Center
Gerät arbeitet mit Unterbrechungen	Interner Wackelkontakt	Reparatur durch Service-Center
	Ein-/Ausschalter (7) defekt
Sicherheitsmesser-balken wird heiß	Sicherheitsmesserbalken (2) stumpf	Sicherheitsmesserbalken schleifen oder austauschen lassen (Service-Center)
	Sicherheitsmesserbalken (2) hat Scharten	Sicherheitsmesserbalken überprüfen oder austauschen lassen (Service-Center)
	Zu viel Reibung wegen fehlender Schmierung	Sicherheitsmesserbalken (2) ölen
Schlechtes Schneidergebnis	Zu viel Reibung wegen fehlender Schmierung	Sicherheitsmesserbalken (2) ölen
	Verschmutzter Sicherheits-messerbalken (2)	Sicherheitsmesserbalken reinigen
	Sicherheitsmesserbalken (2) stumpf	Sicherheitsmesserbalken schleifen oder austauschen lassen (Service-Center)
	Schlechte Schneidtechnik Siehe „Arbeiten mit dem Gerät“

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 20).

Position Betriebsanleitung		Position Explosions-zeichnung	Bezeichnung	Bestell-Nr.
A	3	35 Handschutz	91106189
A	9	37 Messerschutz	91106190
A	10	38	Schnittgutsammler	91106191

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 5 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von fünf Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Fünf-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Sicherheitsmesserbalken) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 376271_2104) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per

E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei eingeschickte Geräte oder Geräte, die per Sperrgut, Express oder mit sonstiger Sonderfracht eingeschickt werden.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone] E-Mail: [e-mail] IAN 376271_2104

AT Service Österreich Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 376271_2104

CH Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 376271_2104

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Service-Anschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim DEUTSCHLAND www.grizzlytools.de

Content

Introduction ......21

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

GERMANY

www.grizzlytools.de

Trouble Shooting

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzlytools.de

Dépannage

Technische gegevens ....58

Laadtijd 58

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim Duitsland www.grizzlytools.de

Spis tresci

Wstep....73

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

NIEMCY

www.grizzlytools.de

Poszukiwanie błędów

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzlytools.de

Obsah

Úvod....107

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

Nemecko

www.grizzlytools.de

Zistovanie závad

Introduktion......123

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Tyskland

www.grizzlytools.de

Fejlsøgning

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

ALEMANIA

www.grizzlytools.de

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Búsqueda de fallas

Problema Posible causa Solución del error
El aparato no se pone en marcha	Batería recargable (15) descargada	Cargar la batería (9) (Observar las instrucciones de funcionamiento de la batería y del cargador)
	Batería recargable (15) no insertada	Insertar una batería recargable (9) (Observar las instrucciones de funcionamiento de la batería y del cargador)
	El interruptor de seguridad (C 17) no se acciona correctamente	Conexión (ver “Manejo”)
	Interruptor (7) defectuoso Reparación por nuestro Service-Center
El aparato funciona con interrupciones	Contacto interno intermitente	Reparación por nuestro Service-Center
	Interruptor (7) defectuoso
Cuchillas se calientan	Cuchilla (2) despuntada	Afilar o reemplazar la barra de corte (Centro de Servicio)
	Cuchilla (2) tiene mellas	Controlar o reemplazar la barra de corte (Centro de Servicio)
	Demasiada fricción debido a lubricación faltante	Lubricar la barra portacuchillas (2)
Mal resultado de corte	Fricción excesiva por falta de lubricación	Lubricar la barra portacuchillas (2)
	Barra portacuchillas (2) sucia	Limpiar la barra portacuchillas
	Barra portacuchillas (2) roma	Afilar la barra portacuchillas o hacerla cambiar (Service-Center)
	Técnica de corte mala Ver “Trabajar”
Hiermit bestätigen wir, dass die Akku-Heckenschere 40 V Modell PPHSA 40-Li A1 Seriennummer 000001 - 056000
folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2000/14/EG & 2005/88/EG • 2014/30/EU 2011/65/EU & (EU)2015/863*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 62841-1:2015 • EN 62841-4-2:2019 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN IEC 63000:2018
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG & 2005/88/EG bestätigt: Schallleistungspegel: Garantiert: 96 dB(A); Gemessen: 93,4 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EG & 2005/88/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY 20.01.2022	Christian Frank Dokumentationsbeauftragter

Explosionszeichnung • Exploded Drawing

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update · Version

des informations · Stand van de informatie · Stan informacji ·

Stav informaci · Stav informacií · Tilstand af information ·

FSC www.fsc.org 100% Papier aus vorbildlich bewirtschafteten Wädern FSC® C142784
