GEBRUIKSAANWIJZING IS 2300 ECO STEINEL

NL ⚠ Veiligheidsvoorschriften

■ Voor alle werkzaamheden aan de bewegingsmelder dient de spanningstoevoer te worden onderbroken!
■ Bij de montage moet de elektrische leiding die u wilt aansluiten zonder spanning zijn n. Daarom eerst de

stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

Bij de installatie van de sensor werkt u met netspanning. Dit moet vak-kundig en volgens de ge-bruikelij ke installatievoor-

schriften en aansluitings- voorwaarden worden uitge- voerd. (NL: NEN 1010, B: (AREI) NBN 15-101). De kabel voor de stroomtoevoer mag een max. diameter van 10 mm hebben.

STEINEL-infraroodsensoren zijn de basils voor effi clénte, moderne manieren van veiligheid d.m.v. licht. Bij een beweging in hun registratiebereik schakelen zijn automatisch licht aan en zorgen zo voor comfort en veiligheeld in combinatie met een economisch energieverbruik.

De bewegingsmelder IS 2300 ECO registreert met zijn

drie geïntegreerde pyrosenso- ren in zij n registratiebereik de voor het menselijk k oog niet zichtbare warmtestraling resp. infraroodstraling van bewegen- de mensen, dieren enz. De ge- registreerde warmtestraling wordt elektronisch omgezet, waardoor één of meerdere aan- gesloten verbruikers bij v.lam- pen, worden ingeschakeld resp. bij het verlaten van het registra-

tiebereik na een tevoren ingestelde tij d weer uitgeschakeld. Door hindernissen, zoals bij v. muren of ruiten, wordt geen warmtestraling herkend en vindt dus ook geen schakeling plaats. De IS 2300 ECO bereikt een registratiehoek van 300° met een openingshoek van 180°. Zodoende wordt er een registratiebereik van ca. 300 m² afgedekt.

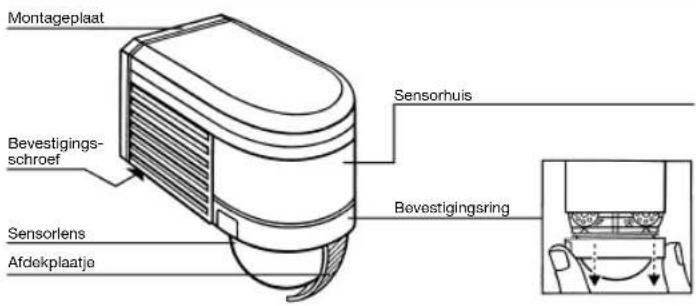

IS 2300 ECO

Montageplaat Bevestigings- schroef Sensorhuis Bevestigingsring Sensorlens Afdekplaatje

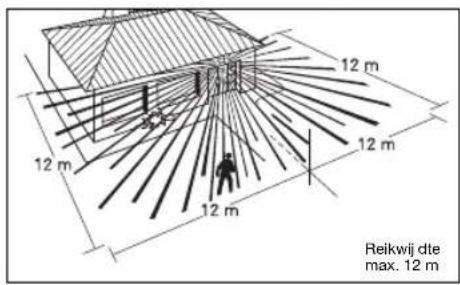

Reikwij dte

12 m 12 m 12 m 12 m Reikwij dte max. 12 m

Belangrij k: de beste bewegingsregistratie heeft u, als het apparaat zij delings in de looprichting gemonteerd wordt en geen hindernissen (zoals bij v. bomen, muren etc.) het zicht belemmeren.

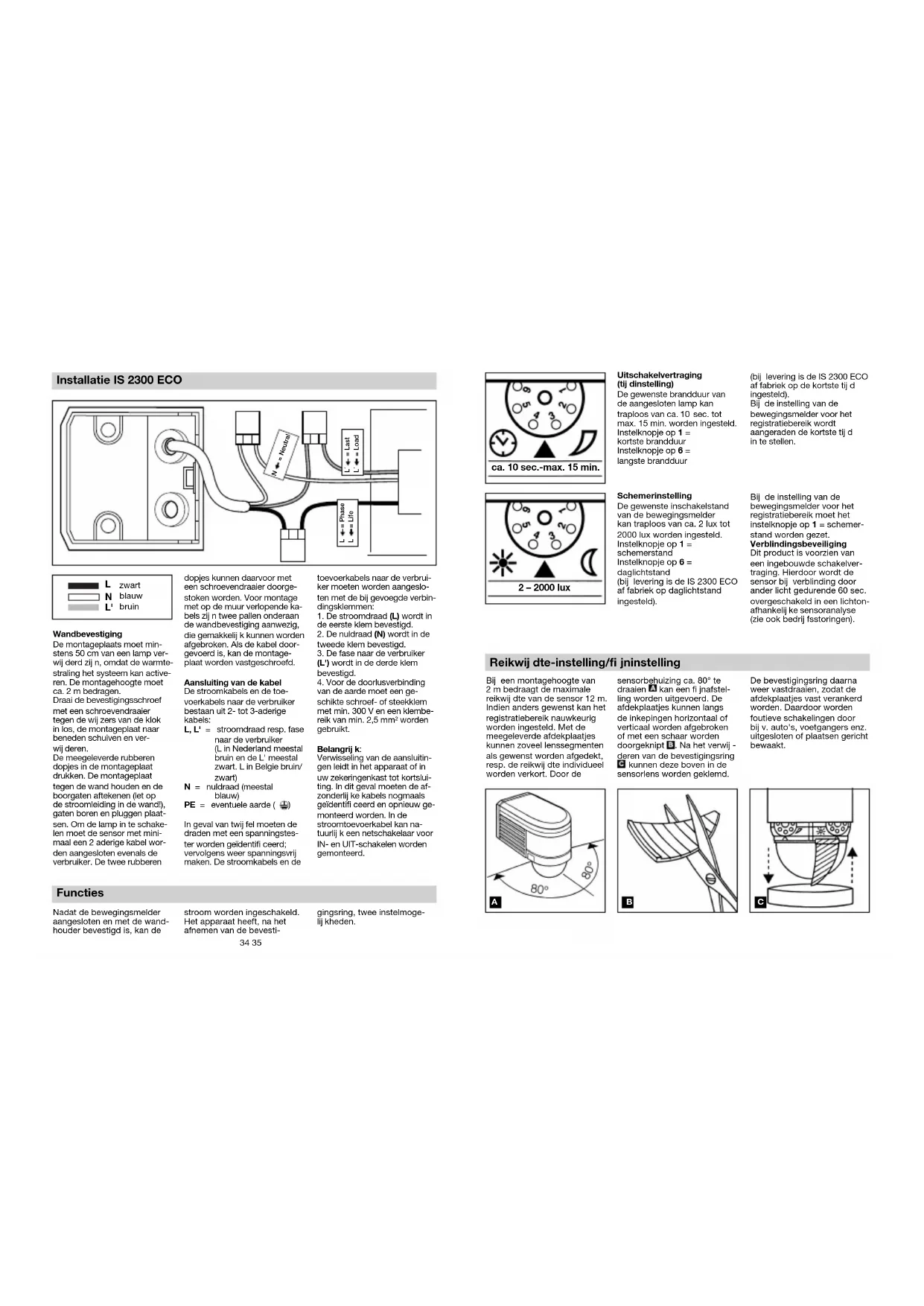

Installatie IS 2300 ECO

De montageplaats moet minstens 50 cm van een lamp verwij derd zij n, omdat de warmestralling het systeem kan activeren. De montagehoogte moet ca. 2 m bedragen. Draal de bevestigingsschroef met een schroevondraaiertegen de wij zers van de klok in los, de montageplaat naar beneden schuiven en ver-

wij deren.

De meegeleverde rubberen dopjes in de montageplaat drukken. De montageplaat tegen de wand houden en de boorgaten aftekenen (let op de stroomleiding in de wand!), gaten boren en pluggen plaatsen. Om de lamp in te schakelen moet de sensor met minimaal een 2 aderige kabel worden aangesloten evenals de verbruiker. De twee rubberen

dopjes kunnen daarvoor met een schroevendraaler doorgestoken worden. Voor montage met op de muur verlopende kabels zijn twee pallen onderaan de wandbevestiging aanwezig, die gemakkelijk kunnen worden afgebroken. Als de kabel doorgevoerd is, kan de montageplaat worden vastgeschroefd.

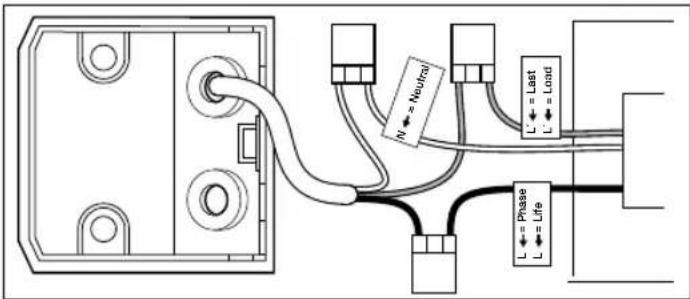

Aansluiting van de kabel De stroomkabels en de toe- voerkabels naar de verbruiker bestaan uit 2- tot 3-aderige kabels:

L, L' = stroomdraad resp. fase naar de verbruiker (L in Nederland meestal bruin en de L' meestal zwart. L in Belgie bruin/ zwart)

N = nuldraad (meestal blauw) PE = eventuele aarde ( ⊕)

In geval van twij fel moeten de draden met een spanningstester worden geidentifi ceerd; vervolgens weer spanningsvrij maken. De stroomkabels en de

toevoerkabels naar de verbruiker moeten worden aangesloten met de bij gevoegde verbindingsklemmen:

1. De stroomdraad (L) wordt in de eerste klem bevestigd.
2. De nuldraad (N) wordt in de tweede klem bevestigd.

3. De fase naar de verbruiker (L') wordt in de derde klem bevestigd.

4. Voor de doorlusverbinding van de aarde moet een geschikte schroef- of steekklem met min. 300 V en een klembereik van min. 2,5 mm² worden gebruikt.

Belangri k:

Verwisseling van de aansluitingen leidt in het apparaat of in uw zekeringenkast tot kortsluiting. In dit geval moeten de afzonderlij ke kabels nogmaals geidentifi ceerd en opnieuw gemonteerd worden. In de stroomtoevoerkabel kan natuurlij k een netschakelaar voor IN- en UIT-schakelen worden gemonteerd.

Functions

Nadat de bewegingsmelder aangesloten en met de wandhouder bevestigd is, kan de

stroom worden ingeschakeld. Het apparaat heeft, na het afnemen van de bevestl-

gingsring, twee instelmoge- llj kheden.

ca. 10 sec.-max. 15 min.

Uitschakelvertraging (tij dinstelling)

De gewenste brandduur van de aangesloten lamp kan traploos van ca. 10 sec. tot max. 15 min. worden ingesteld. Instelknopje op 1 = kortste brandduur Instelknopje op 6 = langste brandduur

(bij levering is de IS 2300 ECO af fabriek op de kortste tij d Ingesteld). Bij de instelling van de bewegingsmelder voor het registratiebereik wordt aangeraden de kortste tij d in te stellen.

2 - 2000 lux

Schemerinstelling

De gewenste inschakelstand van de bewegingsmelder kan traploos van ca. 2 lux tot 2000 lux worden ingesteld. Instelknopje op 1 = schemerstand Instelknopje op 6 = daglichtstand (bij levering is de IS 2300 ECO af fabrek op daglichtstand ingesteld).

Bij de instelling van de bewegingsmelder voor het registratiebereik moet het instelknopje op 1 = schemerstand worden gezet. Verblindingsbeveiliging Dit product is voorzien van een ingebouwde schakelvertraging. Hierdoor wordt de sensor bij verblinding door ander licht gedurende 60 sec. overgeschakeld in een lichton afhankeli je sensoranalyse (zie ook bedrij fsstoringen).

Reikwij dte-instelling/fi jninstelling

Bij een montagehoogte van 2 m bedraagt de maximale reikwij dte van de sensor 12 m. Indien anders gewenst kan het registratiebereik nauwkeurig worden ingesteld. Met de meegeleverde afdekplaatjes kunnen zoveel lenssegmenten als gewenst worden afgedekt, resp. de reikwij dte individueel worden verkort. Door de

sensorbehuizing ca. 80° te draalen A kan een fi jnafstelling worden uitgevoerd. De afdekplaatjes kunnen langs de inkepingen horizontaal of verticaal worden afgebroken of met een schaar worden doorgeknipt B. Na het verwij deren van de bevestiglingsring C kunnen deze boven in de sensoriens worden geklemd.

De bevestigingsring daarna weer vastdraaien, zodat de afdekplaatjes vast verankerd worden. Daardoor worden foutieve schakelingen door bij v. auto's, voetgangers enz. uitgesloten of plaatsen gericht bewaakt.

80° 80° A

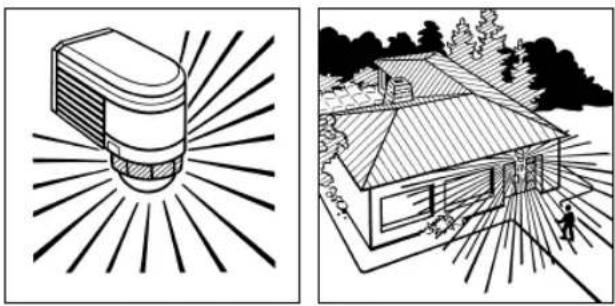

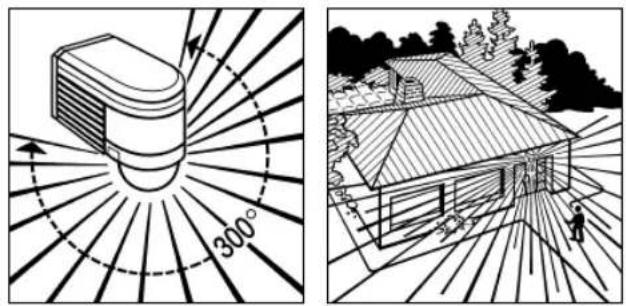

Reikwijdte-instelling/voorbeelden
1

Reikwijdte-instelling/voorbeelden
4

I. Lamp zonder aanwezige nuldraad
II. Lamp met aanwezige nuldraad
III. Aansluiting via serieschakelaar voor handschakeling en automatische werking
IV. Aansluiting via een wisselschakelaar voor permanente verlichting en automatische

werking Stand I: automatische werking

Stand II: handschakeling voor permanente verlichting
Opgelet: uitschakelen van de installatie is niet mogelijk k, alleen de keuze tussen stand I en II.

a) Aangesloten apparatuur, verlichting max. 2000 W (zie Technische gegevens)
b) Aansluitklemmen van de IS 2300 ECO
c) Schakelaar binnenshuis
d) Serieschakelaar binnenshuis, hand, automatisch
e) Wisselschakelaar binnenshuis, automatisch, permanente verlichting

Gebruik/onderhoud

De bewegingsmelder is geschikt voor het schakelen van licht en alarm. Voor speciale inbraakalarminstallaties is het apparaat niet geschikt, omdat de voorgeschreven sabotagebeveiliging hiervoor ontbreekt. Weersinvloeden kunnen de

werking van de bewegings- melder beïnvloeden, bij hevige windvlagen, sneeuw, regen, hagel kan een foutleve scha- keling voorkomen, omdat de plotselinge temperatuurver- schillen niet van warmtebron- nen onderscheiden kunnen

worden. De registratielens kan bij vervuiling met een vochtige doek (zonder schoonmaak-middel) worden gereinigd.

Technische gegevens

Afmetingen (H × B × D): 85 × 60 × 95 mm
Vermogen:	Gloei-/halogeenlampen 2000 WTL-lampen elekt. voorschakelapp. 1000 WTL-lampen, ongecompenseerd 1000 VATL-lampen, seriegecompenseerd 1000 VATL-lampen, parallel gecompenseerd 1000 VA
	Halogeenlampen, laag voltage	2000 VA
	Led < 2 W	16 W
	2 W < led < 8 W	64 W
	Led > 8 W	64 W
	Capacitieve belasting	176 μF
Netaansluiting:	230-240 V, 50 Hz
Registratiehoek:	300° met 180° openingshoek
Draalbereik van de sensor:	fijnafstemming ± 80°
Reikwijdte:	max. 12 m (temperatuur gestabiliseerd)
Tijdinstelling:	10 sec. - 15 min.
Schemerinstelling:	2-2000 lux
Bescherming:	IP 54

Storingen
Storing Oorzaak Oplossing

Zonder spanning	■zekering defect,niet ingeschakeld■kortsluiting	■nieuwe zekering, netschakelaar inschakelen, leiding testen met spanningstester aansluitingen controleren
Schakelt niet aan	■bij daglicht, lichtinstelling staat op nachtstand■gloeilamp defect■netschakelaar UIT■zekering defect■registratiebereik niet gericht Ingesteld	■opnieuw instellen■gloeilamp verwisselen■inschakelen■nieuwe zekering, evt.aansluiting controleren■opnieuw instellen
Schakelt niet uit	■permanente bewoging in het registratiebereik■geschakelde lamp bevindt zich binnen het registratiebereik en schakelt opnieuw door temperatuurverandering■serleschakelaar binnens-huis staat op permanent gebruik■wifi-apparaat erg dicht bij de sensor geplaatst	■bereik controleren, evt.opnleuw afstellen of metafdekplaatjes afschermen■bereik veranderenresp. afschermen■serleschakelaar instellen op automatisch■afstand tussen wifi -apparaat en sensor vergroten
Schakelt steeds AAN/UIT	■geschakelde verlichting bevindt zich binnen het registratiebereik■bewegende dieren binnen het registratiebereik	■bereik veranderen resp.afschermen, afstand vergroten■bereik veranderenresp. afschermen
Schakelt ongewenst aan	■wind beweegt bomen en struiken in het registratiebereik■registratie van auto's op straat■plotselinge verandering van temperatuur door het waar (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen■verblindingsbeveiliging actief■wifi-apparaat erg dicht bij de sensor geplaatst	■bereik veranderenresp. afschermen■bereik veranderenresp. afschermen■bereik veranderen, andere montageplaats kiezen■manueel schakelen met toets/schakelaar■geen beweging binnen de ingestelde nalooptij d + 60 sec. (verbilndingsbescherming)■afstand tussen wifi -apparaat en sensor vergroten

Verwij deren

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuill!

Alleen voor EU-landen: Conform de geldende Europese richtlij n voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk garecycled te worden.

Fabrieksgarantie

Als koper heeft u to.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantieverklaring noch verkort, noch beperkt. Wij verlenen 5 jaar garantie op de onbe- rispelij ke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortiment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van gebreken zijn n.

Garantie claimen Als u aanspraak wilt maken op garantie, dan kunt u het betreffende artikel, compleet samen met het originele aankoopbewij s en de klachtonschrij ving, terugsturen naar uw leverancier of direct naar Van Spij k Agenturen, De Scheper 402, 5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewij s zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk k worden gesteld voor de transportkosten en het transportrisico van het terugsturen.

(Op onze website www.vanspij k.nl vindt u meer informatie over het claimen van garantierechten)

Als u een garantie-aanvraag heeft of technische vragen betreffende uw product, kunt u contact opnemen met onze helpdesk [phone].
