BRUKSANVISNING IS 2300 ECO STEINEL

Stans strømtilførselen før det utføres arbeid på bevegelsesmelderen.

Ved montering må led- ningene som skal tilkobles, ikke være strømførende. Slå derfor først av strømmen og bruk en spenningstester til å kontrollere at strømtilfør- selen er stanset.

Installasjon av sensoren be- tyr arbeid på strømnettet og må derfor utføres av god- kjent installatør i henhold til vanlige installasjonsforskrifter og tilkoblingskrav (f.eks.:

1. Den strømførende leder (L)

3. Den tilsluttede fase til for-

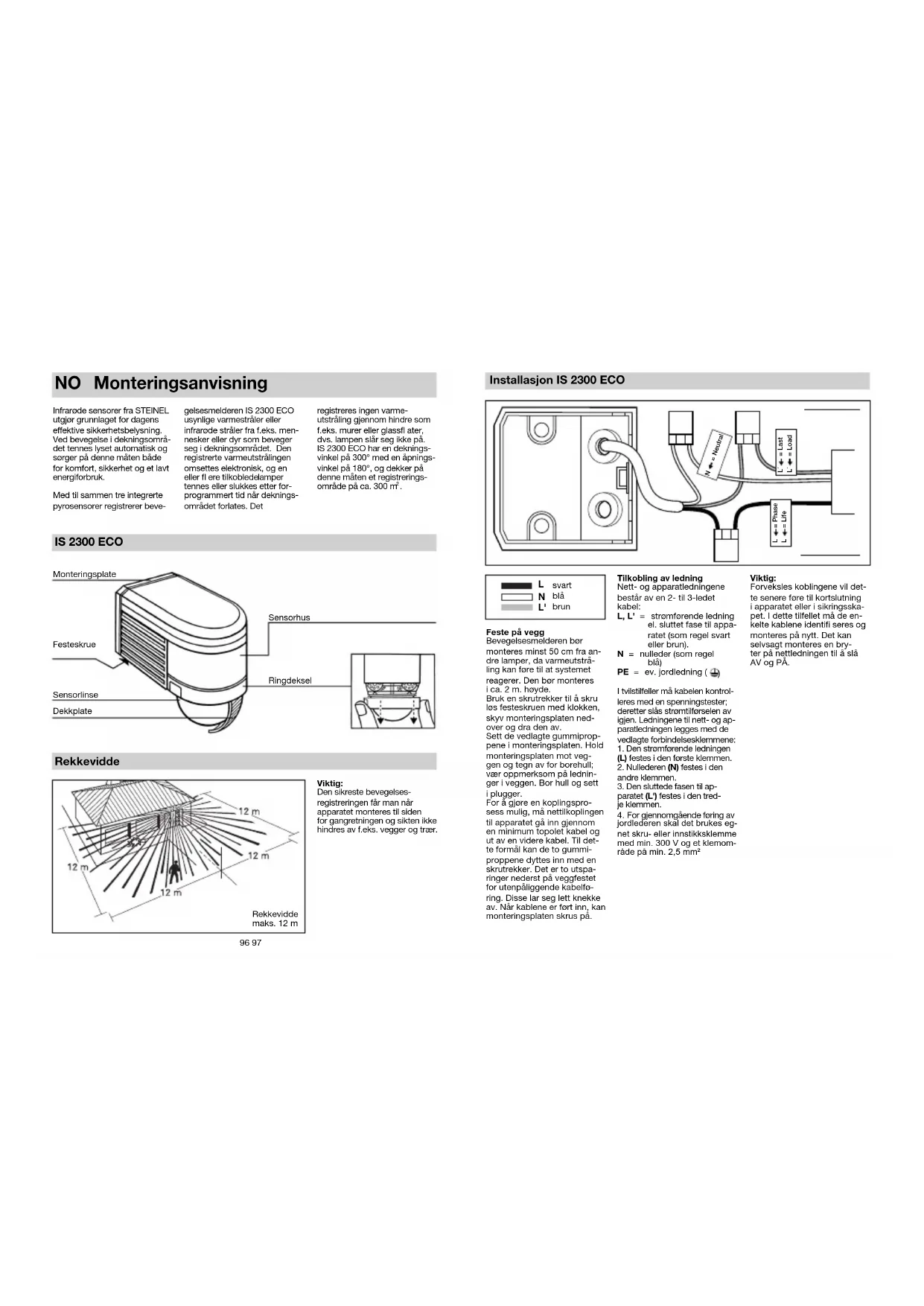

Monteringsanvisning Infrarøde sensorer fra STEINEL utgjør grunnlaget for dagens effektive sikkerhetsbelysning. Ved bevegelse i dekningsområ- det tennes lyset automatisk og sørger på denne måten både for komfort, sikkerhet og et lavt energiforbruk. Med til sammen tre integrerte pyrosensorer registrerer beve- gelsesmelderen IS2300ECO usynlige varmestråler eller infrarøde stråler fra f.eks. men- nesker eller dyr som beveger seg i dekningsområdet. Den registrerte varmeutstrålingen omsettes elektronisk, og en eller fl ere tilkoblede lamper tennes eller slukkes etter for- programmert tid når deknings- området forlates. Det registreres ingen varme- utstråling gjennom hindre som f.eks. murer eller glassfl ater, dvs. lampen slår seg ikke på. IS2300ECO har en deknings- vinkel på 300° med en åpnings- vinkel på 180°, og dekker på denne måten et registrerings- område på ca. 300 m

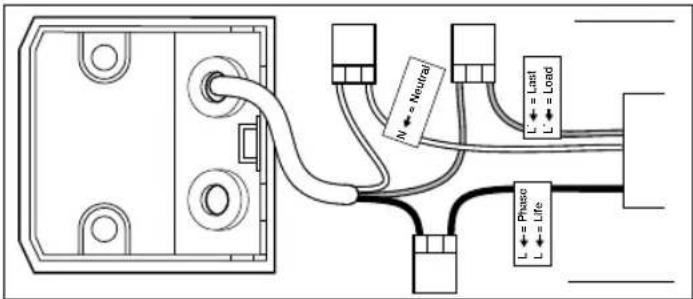

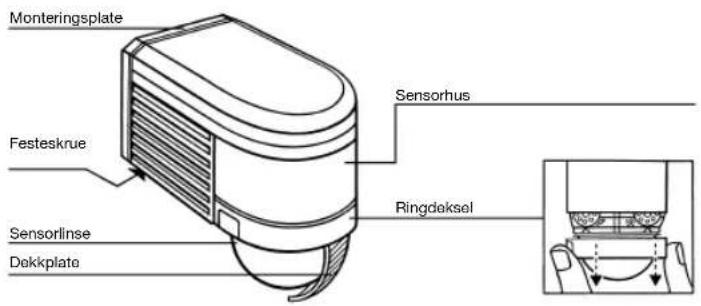

Sensorhus IS2300ECO Rekkevidde Sensorlinse Dekkplate Festeskrue Ringdeksel Monteringsplate Rekkevidde maks. 12 m Viktig: Den sikreste bevegelses- registreringen får man når apparatet monteres til siden for gangretningen og sikten ikke hindres av f.eks. vegger og trær. Installasjon IS2300ECO Feste på vegg Bevegelsesmelderen bør monteres minst 50 cm fra an- dre lamper, da varmeutstrå- ling kan føre til at systemet reagerer. Den bør monteres i ca. 2 m. høyde. Bruk en skrutrekker til å skru løs festeskruen med klokken, skyv monteringsplaten ned- over og dra den av. Sett de vedlagte gummiprop- pene i monteringsplaten. Hold monteringsplaten mot veg- gen og tegn av for borehull; vær oppmerksom på lednin- ger i veggen. Bor hull og sett i plugger. For å gjøre en koplingspro- sess mulig, må nettilkoplingen til apparatet gå inn gjennom en minimum topolet kabel og ut av en videre kabel. Til det- te formål kan de to gummi- proppene dyttes inn med en skrutrekker. Det er to utspa- ringer nederst på veggfestet for utenpåliggende kabelfø- ring. Disse lar seg lett knekke av. Når kablene er ført inn, kan monteringsplaten skrus på. Tilkobling av ledning Nett- og apparatledningene består av en 2- til 3-ledet kabel: L, L' = strømførende ledning el. sluttet fase til appa- ratet (som regel svart eller brun). N = nulleder (som regel blå) PE = ev. jordledning (

I tvilstilfeller må kabelen kontrol- leres med en spenningstester; deretter slås strømtilførselen av igjen. Ledningene til nett- og ap- paratledningen legges med de vedlagte forbindelsesklemmene:

4. For gjennomgående føring av

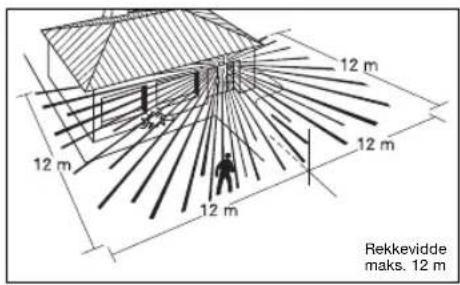

Rekkeviddeinnstilling/eksempler Ved en antatt monterings- høyde på 2 m er sensorens rekkevidde 12 m. Deknings- området kan innstilles optimalt etter behov. De vedlagte dekk- platene brukes til å dekke til så mange linsesegmenter som ønsket, eller til å forkorte rek- kevidden individuelt. Utover Rekkeviddeinnstilling/justering dette kan det foretas en ± 80° fi njustering ved å dreie sensorhuset. Dekkplatene kan brekkes fra hverandre i de loddrette og vannrette rillene, eller klippes til med saks

Når ringdekslet er tatt av, henges dekkplatene inn øverst på sensorlinsen. Deretter settes ringdekslet på igjen. Nå er dekkplatene godt festet. Dermed unngås feil- koblinger på grunn av forbi- passerende biler, personer etc., eller risikoområder overvåkes målrettet.

Funksjon Når bevegelsesmelderen er koblet til og festet til vegghol- deren, kan anlegget slås på. Etter at ringdekslet er tatt av, har apparatet to innstillings- muligheter.100 101 Rekkeviddeinnstilling/eksempler

I. Lampe uten nulleder

II. Lampe med nulleder

III. Tilkobling via kronevender for manuell og automatisk drift

IV. Tilkobling via vendebryter for manuell og automatisk drift

Stilling I: automatisk drift Stilling II: manuell drift, permanent belysning OBS: Anlegget kan ikke slås av, det er kun mulig å velge mellom drift i stilling I og stilling II. Eksempler på tilkobling Eksempler på tilkobling

e b a a a102 103 Eksempler på tilkobling a) Belysningslast maks. 2000 W (se tekniske spesifi kasjoner) b) Tilkoblingsklemmer for IS2300ECO c) Bryter i huset d) Kronevender i huset, manuell drift, automatisk drift e) Vendebryter i huset, automatisk drift, manuell drift Drift/vedlikehold Bevegelsesmelderen egner seg til å slå på lys og alarm. Appa- ratet egner seg ikke for spesiel- le innbruddsalarmanlegg fordi det ikke har den nødvendige sabotasjesikkerheten. Værfor- holdene kan påvirke bevegel- sesmelderens funksjon; sterke vindkast, snø, regn og haglby- ger kan føre til feilkoblinger ettersom bevegelsesmelderen ikke kan skille mellom plutselige temperatursvingninger og var- mekilder. Skulle registrerings- linsen bli skitten, kan den ren- gjøres med en fuktig klut (uten rengjøringsmiddel). Driftsfeil Feil Årsak Tiltak Uten spenning

defekt sikring, ikke slått på

kontroller koplingspunktene Slår seg ikke på

unøyaktig innstilling av dekningsområdet

ny justering Slår seg ikke av

den trådløse enheten er plassert svært nær sensoren

øk avstanden mellom den trådløse enheten og sensoren Slår seg stadig PÅ/AV

dyr beveger seg i dekningsområdet

juster eller dekk til området Slår seg på når den ikke skal

biler på veien registreres

plutselig temperatur- forandring på grunn av værforholdene (vind, regn, snø) eller luft fra ventilatorer el. åpne vinduer

den trådløse enheten er plassert svært nær sensoren

juster området el. dekk til

juster området el. dekk til

juster området, monter bevegelsesmelderen på et annet sted

slå "AV" manuelt via tast/ bryter
