KÄYTTÖOHJE IS 2300 ECO STEINEL

■ Katkaise virta, ennen kuin suoritat liiketunnistimelle mltään tolmenpiteltä.
Asennettavassa sähköjoh-dossa ei saa asennuksen yhteydessä olla jännitetta. Katkaise ensin virta ja tarkista jännitteettömyys

jännitteenkoettimella var- mistaaksesi, että johto on Jännitteetön.

Tunnistin liitetään verkkojännitteeseen. Asennus on tehtävä asiantuntevasti asennusta koskevien mää-räysten ja liitäntäohjeiden

mukaisesti. (esim. SFS-6000) Virtajohdon halkaisija saa olla enintään 10 mm.

NO

Sikkerhetsmerknader

STEINELin infrapunatunnis- timet ovat uudenalkalisten, tehokkaiden turvavalaistus- ratkaisujen perusta. Niiden toiminta-alueella havaittu liike kytkoe valon automaattisesti ja mahdollistaa näln mukavuud- den, turvallisuuden ja energian tehokkaan käytön.

IS 2300 ECO -liiketunnisti-messa on yhteensä kolme pyrosähköistä tunnistinta, jotka havaitsevat tunnistimen reagointialueella liikkuvista immisistä, eläimistä jne. lähtevän näkymättömän lämpö- tai infrapunasätellyn. Lämpösätelly muunnetaan elektronisesti, jolloin esim. yhteen tai useampaan valaisimeen syttyy valo.

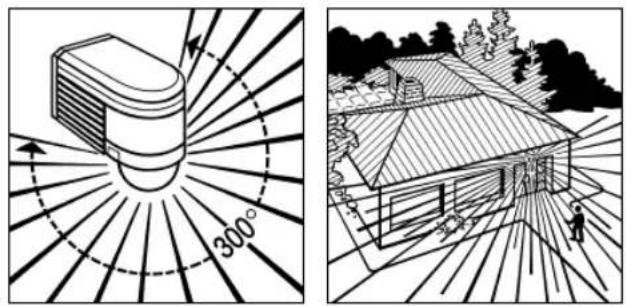

Valo sammuu ohjelmoidun ajan kuluttua ihlmisen tai elälmen poistuttua toiminta-alueelta. Erlaiset esteet, kuten esim. seinät tai lasiruudut, estävät tunnistuksen eikä tunnistin tällöin reagol. IS 2300 ECO tunnistimen toimintakulma on 300° ja avautumiskulma 180°. Sen toiminta-alue on näin noin 300 m².

IS 2300 ECO

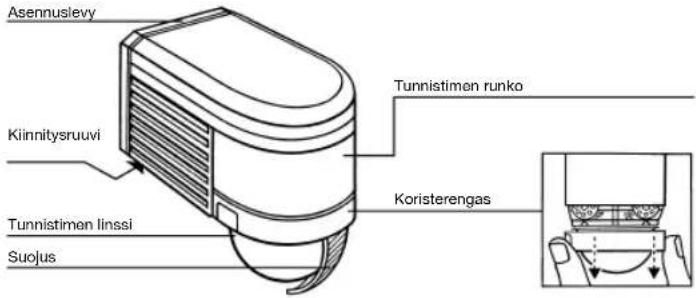

Asennuslevy Kiinnitysruuvi Tunnistimen runko Tunnistimen linssi Suojus Koristerengas

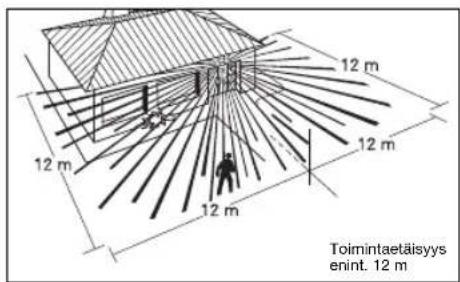

Toimintaetäisyys

12 m 12 m 12 m 12 m Toimintaetäisys enint. 12 m

Tärkeää:

Varmin liiketunnistus saavutetaan, kun tunnistinyksikkö suunnataan slvuttain kulkusuuntaan nähden eivätkä esteet (kuten esim. puut, seinät jne.) estä tunnistimen näkyvyyttä.

IS 2300 ECO -tunnistimen asennus

Tunnistimen kiinnityspaikan tulisi olla vähintään 50 cm:n etäisyydellä valaisirmesta, sillä valalsimen lämpösätelly vol aiheuttaa järjestelmään virhetoimintoja. Liiketunnistin on klinnittettävä noln 2 metrln korkeuteen.

Avaa kiinnitysruuvi kiertämällä sitä ruuvinvääntimellä vasta-päivään, työnnä asennuslevy alas ja ota pois.

Lalta tuotteen mukana oleva kumitulppa asennuslevyyn. Pitele asennuslevyä seinää vasten ja merklitse porausrelät; huomioi kaapeleiden sijainti seinässä, poraa reiät; aseta tulpat.

Verkkollitäntä on suoritettava vähintään kaksijohdinkaapelilla ja toisella laitteeseen menevällä kaapelilla, jotta kytkentä-tapahtuma olisi mahdollinen. Kaksl kumitulppaa voidaan lä-vistää tätä varten ruuvinvääntimellä. Seinäkiinnitysosassa on alhaalla kaksi korvaketta pintaliitäntää varten. Ne voidaan irrottaa helposti.

Kun olet pujottanut kaapelit paikoilleen, voit ruuvata asennuslevyn kiinni.

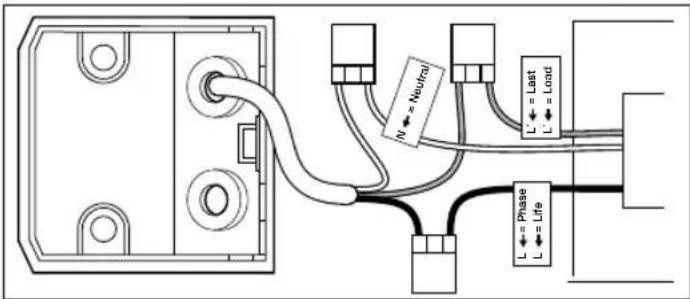

Verkkojohdon liitäntä

Verkko- ja syöttöjohtona käytetään 2 - 3-napaisia kaapelei-ta.

L, L' = laitteeseen menevät kytketty valhe tai val-hejohdin (tavallisesti musta tai ruskea)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin ( ⊙)

Epäselvissä tapauksissa johtimet on tunnistettava jännitteenkoettimella; katkaise sen jälkeen jälleen virta. Verkkojohdon ja sähkölaitteiden johtojen johdotus on suoritettava laitteen mukana tolmitetuilla littimillä:

1. Virallinen johdin (L) liitetään ensimmäiseen liittimeen.

2. Nollajohdin (N) liitetään toiseen liittimeen.

3. Sähkölaitteeseen kytketty vaihe (L') liitetään kolmanteen liittimeen.

4. Suojamaajohtimen läpijohdotukseen on käytettävä soveltuvaa kierre- tai jousiliitintä (vähint. 300 V ja vähint. 2,5 mm²).

Tärkeää:

Väärät liitännät johtavat myöhemmin oikosulkuun laitte-essa tai sulakekotelossa. Tässä tapauksessa yksittäiset kaapelit on tunnistettava ja yhdistettävä uudelleen. Verkkjohtoon voidaan luonnolisestikin asentaa virtakytkin virran kytkemiseksi ja katkaisemiseksi.

Toiminta

Järjestelmä voidaan ottaa käyttöön, kun liiketunnistin on

liitetty ja kiinnitetty seinäkiin- nitysosaan. Kun koristerengas

irrotetaan, käytettävissä on kaksi säätömahdollisuutta.

noin 10 s - enint. 15 min

Kytkentäajan asetus Liltetyn lampun kytkentäaika voidaan asettaa portaattomasti välille n. 10 s - kork. 15 min.

(IS 2300 ECO:n kytkentäaika on asetettu tehtaalla pienimmän asetuksen kohtaan.) Kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi toiminta-alueen asetuksen aajaksi.

2-2000 luksia

Hämäryystason asetus Liiketunnistimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2–2000 luksin välille.

Säätimen on oltava asennossa 1, kun liiketunnistimen toiminta-alue säädetään.

Säädin asetettu kohtaan 1 = päiväkäyttö. Säädin asetettu kohtaan 6 = pimeän ajan käyttö. (IS 2300 ECO:n on asetettu tehtaalla päiväkäyttöön.)

Häikäisysuojus

Tämä tuote on varustettu sisäänrakennetulla häikäisy-suojuksella. Se siirtää tunnistimen kirkkaudesta rippumattomaan tunnistinanalyysiin vierasvalon alheuttamassa häikäisyssä 60 sekunnin ajaksi. (vrt Käyttöhäiriöt).

Toimintaetäisyyden asetus/säätö

Kun tunnistin asennetaan 2 metrin korkeuteen, sen suurin mahdollinen toimintaetäisys on 12 m. Toiminta-aluetta voidaan tarvittaessa rajata. Tunnistimen mukana tolmite-tuilla linssin suojuksilla voidaan peittää haluttu määrä linssin lohkoja ell rajata tolminta-aluetta yksilöllisesti. Hienosäätö on

mahdollista kiertämällä tunnistimen koteloa ± 80°. Voit erottaa suojukset toisistaan valmiita vaaka- ja pystysuoria uria pitkin joko taittamalla tai saksilla leikkaamalla. B. Irrota koristerengas C ja napsauta lohket tunnistimen linssin yläosaan.

Pistä koristerengas takaisin palkoilleen, jolloin suojukset kiinnittyvät. Näin voidaan estää esim. autojen tai ohikulkijoiden aiheuttamat virhekytkennät tai rajata pois tietyt alueet.

80° 80° A

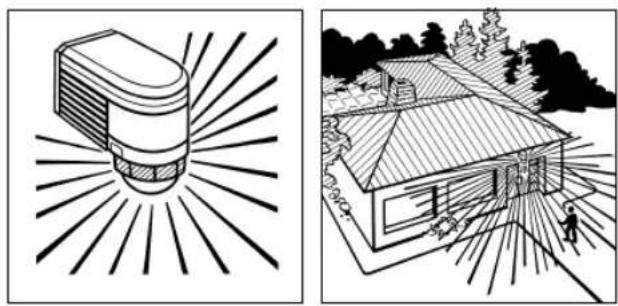

Toimintaetäisyyden asetus /esimerkkejä
1

Toimintaetäisyyden asetus /esimerkkejä
4

I. Nollajohtimen ketjutus tunnistimen kautta
II. Nollajohdin suoraan valaisimelle
III. Liitäntä käyttämällä talon sisällä olevaa sarjakytkintä käsinkäyttöä ja automaattikäyttöä varten
IV. Liitäntä talon sisällä olevaa vaihtokytkintä käyttämällä jatkuvaa valaisua ja
automaattikäyttöä varten
Asetus I: automaattinen käyttö
Asetus II: käsinkäyttö, jatkuva valaistus
Huomautus: Järjestelmää ei voi kytkeä pois päältä, mahdollista vaihdella ainoastaan asentojen I ja II välillä.

a) Valaisimet, valaistus enint. 2000 W (katso Tekniset tiedot)
b) IS 2300 ECO:n littlmet
c) Talon sisällä oleva kytkin
d) Talon sisällä oleva sarjakytkin, käsinkäyttö, automaattikäyttö
e) Talon sisällä oleva vaihtokytkin, automaattikäyttö, jatkuva valaistus

Käyttö/hoito

Infrapunatunnistin kytkee valon ja hälytyksen automaattisesti. Lalte ei sovellu käytettäväksi erityisten murtohälytysjärjestelmien kanssa, sillä siitä puuttuu määräysten mukainen suojaus sabotaasin varalta. Sääolosuh-

teet voivat vaikuttaa liiketunnistimen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesija raesateet saattavat aiheuttaa virhekytkentöjä, koska tunnistin ei erota säässä tapahtuvia äkillisiä lämpötilan vaihteluita läm-

mönlähteistä. Tunnistimen linssi voidaan puhdistaa tarvittaessa kostealla llinalla (älä käytä puhdistusaineita).

Tekniset tiedot

Mitat (K × L × S): 85 × 60 × 95 mm
Teho:	Hehku-/halogeenilampun kuorma 2000 WLoistelamput, elektr. liitäntälaite 1000 WLoistelamput, kompensoimaton 1000 VALoistelamput, sarjakompensoitu 1000 VALoistelamput, rinnakkain kompensoitu 1000 VAPienjännitehalogeenilamput 2000 VALED < 2 W 16 W2 W < LED < 8 W 64 WLED > 8 W 64 WKapasitiivinen kuorma 176 μF
Verkkoliitäntä:	230-240 V, 50 Hz
Toimintakulma:	300°, avautumiskulma 180°
Tunnistimen kääntyvyys:	täsmäsuuntaus ± 80°
Toimintaetäisyys: enint. 12 m; lämpötilastabiloitu
Kytkentäajan asetus:	10 s - 15 min
Hämäryystason asetus:	2-2000 luksia
Kotelointiluokka:	IP 54

Hävittäminen

Sähkölaitteet, tarvikkøet ja pakkaukset tulee toimittaa ympäristöystävälliseen klerrä-tykseen.

Älä heitä sähkölaittei- ta talousjätteiden se- kaanl

Koskee vain EU-maita: Voimassa olevan eurooppalaisen sähkö- ja elektronlikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölalitteet on koottava erikseen ja toimitetta-va ympäristöystävälliseen kierrätykseen.

Valmistajan takuu

Ostajana sinulla on olkeus omassa maassasi voirmassa oleviin lakisäateisiin takuooikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä.

Myönnämme sinulle STEINEL-Professional-tunnlistintekniklan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimntaa koskevan 5 vuoden takuun. Takaamma, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikjoa. Takaamma kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja nilden pintojen virheettömydyen.

Vaatimuksen esittäminen Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täy- dellisenä ja rähti maksettuna yhdessä ostotositteen (sisället- tävä tiedot ostopälväyksestä ja tuotenimlikkeestä) kanssa osto- paikkaan. Suosittelemme siksi ostotositteen huolellista säilyt- tämistä aina takuaujan päätty- miseen asti. STEINEL ei vastaa palautukseen liittyvistä kulje- tuskuluiista ja -riskeistä.

Tietoja vaatimuksen esittämi- sestä takuutapauksessa löytyy kotisivuiltamme www.steinel- professional.de/garantie

5 VUODEN VALMISTAJAN TAKUU

Käyttöhäiriöt

Häiriö Syy Häiriön poisto
Ei virtaa	■ sulake palanut, ei ole kytketty päälle■ olkosulku	■ uusi sulake, kytke verkkokatkaisin päälle, tarkista johto jännitteenkoettimella■ tarkasta littännät
Ei kytke päälle	■ päiväkäytössä hämäräkytkin asetettu pimeän ajan käyttöön■ viallinen hehkulamppu■ valo sammutettu verkkokytkimellä■ viallinen sulake■ toiminta-alueetta ei suunnattu oikein	■ säädä uudelleen■ vaihda hehkulamppu■ kytke valo■ uusi sulake, tarkista liitäntä tarvittaessa■ säädä uudelleen
Ei kytke pois päältä	■ jatkuvaa likiketta toiminta-alueella■ valaisin sijaitsee toiminta-alueella ja kytkeytyy lämpötilanmuutoksen vuoksi jatkuvasti uudelleen■ kytketty valalsemaan jatkuvasti talossa olevan sarjakytkimen kautta■ WLAN-laite sijoitettu hyvin lähelle tunnistinta	■ tarklista alue ja säädä tarvittaessa uudelleen tai peitä osa linssistä■ muuta toiminta-alueetta tai peitä osa linssistä■ aseta sarjakytkin automaat-tikäyttöön■ suurenna WLAN-laitteen ja tunnistimen välistä etäisyyttä
Kytkee jatkuvasti päälle / pois päältä	■ lamppua käytetään toiminta-alueella■ toiminta-alueolla liikkuu eläimiä	■ muuta toiminta-alueetta tai peitä osa linssistä, pidennä etäisyyttä■ muuta toiminta-alueetta tai peitä osa linssistä
Kytkee el-tolivotustl päälle	■ tuuli liikuttelee puita ja pensaita toiminta-alueella■ tiellä liikkuu autoja■ sään (tuuli, sade, lumi), tuuletinten polstollman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset■ hälkäisysuojus aktiivinen■ WLAN-laite sijoitettu hyvlin lähelle tunnistinta	■ muuta toiminta-alueetta tai peitä osa linssistä■ muuta toiminta-alueetta tai peitä osa linssistä■ muuta aluetta, vaihda asennuspaikkaa■ kytke pois päältä manuaallisesti painikkeella/kytkimellä■ likiketta ei ole havaltu valitun kytkentäajan aikana + 60 s (häikäisysuojus)■ suurenna WLAN-laitteen ja tunnistimen välistä etäisyyttä
