BRUKSANVISNING IS 2300 ECO STEINEL

■ Innan installation och montage påbörjas måste spänningen kopplas bort.

Inkoppling måste utföras i spänningsfritt tillständ. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.

■ Eftersom sensom installeras till nätspänningen måste arbetet utföras på ett fackmannamässigt sätt och enligt gällande installationsföreskrifter.

DK

Vi tackar för det förtroende du har visat oss genom köpet av din IR-sensor från STEINEL. Du har bestämt dig för en förstklassig kvalitetsprodukt, som har tillverkats, provats och förpackats med största omsorg. Vi ber dig att noga läsa igenom denna montage-anvisning innan du installerar sensorn. Korrekt installation och idrifttagning är en förut-

sättning för långvarig, tillförlitlig och stömlingsfri drift. VI hoppas att du får stor nytta av din nya IR-sensor från STEINEL.

Med tre integrerade pyrosensor detekterar rörelsevakten IS 2300 ECO I sitt bevakningsområde värmestrålningen, från kroppar i rörelse (människor, djur etc.). Genom de dtekterade rörelserna kan sedan

anslutna lampor tändas. När rörelsen upphör släcks ljuset efter inställd tid. Rörelse bakom murar, fönster och liknande hindrar värmestrålningen och därmed även påverkan av sensom. IS 2300 ECO har en bevakningsvinkel på 300° med öppningsvinkel 180°.

IS 2300 ECO

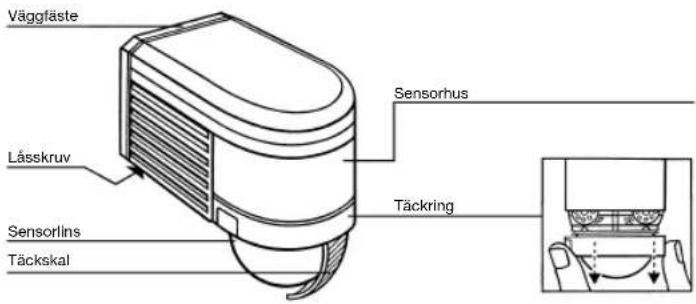

Väggfäste Lässkruv Sensorlins Täckskal Sensorhus Täckring

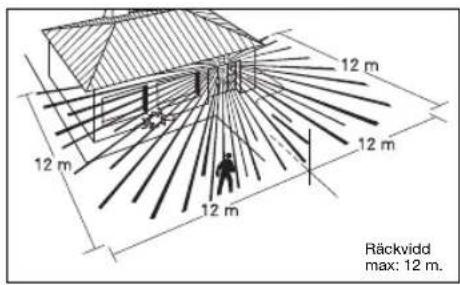

Räckvidd

12 m 12 m 12 m 12 m Räckvidd max: 12 m.

Viktigt: Den säkraste rörelsebevakningen uppnås när sensorn placeras i rät vinkel mot rörelseriktnlingen och inga hinder fi nns i vägen, t.ex. träd, murar etc.12 meters räckvidd uppnås endast vid rörelseriktning längs med sensor, ej vid rörelse rakt emot.

Installation IS 2300 ECO

IS 2300 ECO får inte monteras närmare än 50 cm från en lampa för att undvika värmestråningen från lampan vilket annars kan ge önskade detekteringar. Rekommenderad montagehöjd 2,0-3,5m. Högre eller lägre montagehöjd ger sämre känslighet för sensorn. Lossa täckringen genom ett lätt tryck på de båda fördjupningarna samtidigt som man vrider motsols nedät. Lossa lässkruven (mot vänster) och dra av väggfästet. Sätt in medföljande gummipackningar i väggfästet. Håll denna mot väggen och märk för borrhål. Akta ledningarna! Borra och tryck in eventuella pluggar. Anslutning kan ske med två kablar, en nättledning och en tändträd till lampan som vakten ska styra.

I käpans undersida fi nns två brytöppningar för anslutning av utanpåliggande kablar. När kabelinföringen är klar kan väggfästet skruvas fast. Till sist skjuts täckringen upp igen.

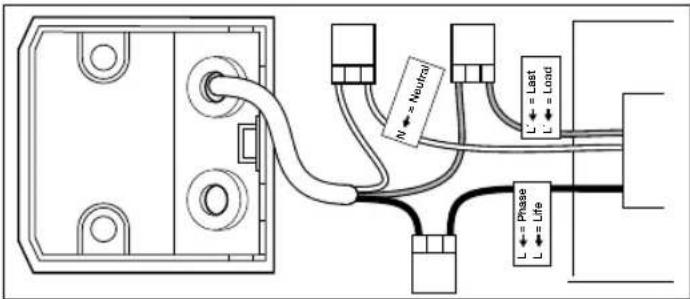

Nätkabeln består av en 2-3 ledarkabel.

L = fas L' = tändtråd t.ex. lampa (vanligen svart eller brun)

Vld osäkerhet, måste kabeln identifi eras med en spänningskontroll; gör den därefter spänningsfri igen. Kopplingen av nätanslutningens matarledning och kabeln till belastningen måste göras med de bifogade kopplingsklämmorna.

1. Den strömförande ledaren (L) sticks i den första klämman.

2. Neutralledaren (N) sticks i den andra klämman.

3. Den kopplade fasen till be- lastningen (L') sticks i den tred- je klämman.

4. För skyddsledarens genomkoppling ska en lämplig skruveller kopplingsklämma med 300 V och ett klämområde på minst 2,5 mm² användas.

Viktigt! En felkoppling av be- lastningen leder till kortslut- ning i vakten eller säkrings- skåpet. I detta fall måste led- arna identifi eras och omkoppl- ling ske. En strömställare Till- Från kan med fördel kopplas på nätledningen före vakten.

Funktion

När rörelsevakten är monterad och ansluten kan anläggningen

driftsättas. Två inställnings- möjligheter fi nns ätkomliga

bakom täckringen.

cirka 10 sek.- max. 15 min.

Efterlystid

(tidsinställning)

Sensoms efterlystid kan steglöst ställas in från ca 10 sek. upp till max 15 min. Ställskruvens i vänster ändläge ger den kortaste tiden 10 sek. och höger ändläge den längsta tiden 15 min.

(Vid leverans är IS 2300 ECO inställd på den kortaste efterlystiden)

Vid inställning av bevakningsområdet och för funktionstest är det lämpligast att den kortaste tiden är inställd.

2 - 2000 Lux

Skymningsinställning

(aktiveringströskel)

Onskad skymningsnivå för sensom kan ställas in steglöst från ca. 2 lux till 2000 lux. Ställskruven i vänster änd- läge betyder drift i dagsljus 2000 lux. Ställskruvens högra ändläge betyder drift i mörker 2 lux. (Vid leverans är IS 2300 ECO inställd på dagsljusdrift dvs ljusreläet är frånkopplat)

Efter kontroll av bevakningsområdet kan ställskruven ställas på siffran 1 dvs mörkerdrift (vid utomhus applikationer där man endast önskar drift i mörker)

Bländskydd: Denna rörelsevakt är försedd med ett integrerat bländskydd, därför bör man notera följande vld funktionstest i dagsljus: Om ställskruven för skymningsnivå ställs på mörkerdrift (i dagsljus) får inga rörelser ske inom inställd efterlystid plus 60 sekunder, annars kommer lampan fortsätta lysa.

Inställning av bevakningsområdet/Justering

Vid en montagehöjd av 2-3,5 m uppnås sensors maximala räckvidd, 12 m runtom. Bevakningsområdet kan optimal ställas in allt efter önskemål. Med hjälp av de medföljande täckskalen kan önskat antal linsssegment avskärmas och individuellt förkorta räckvid-

den. Genom att vrida sensorhuset ±80° A Inställning av bevakningsområdet/Justering kan en fi ninställning ske. Därmed undviks oönskade detekteringar som orsakas av t ex bilar eller folk som passerar på gatan B.

Täckskalen kan delas utmed de vågräta och lodräta spåren. När täckringen 📄 skjutits nedåt kan dessa hängas in i lin-sens överdel. Skjut upp täck- ringen igen och täckskalen läses fast.

80° 80° A

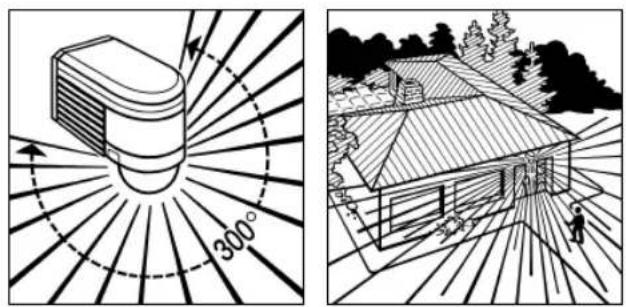

Inställning av bevakningsområdet/Exempel
1

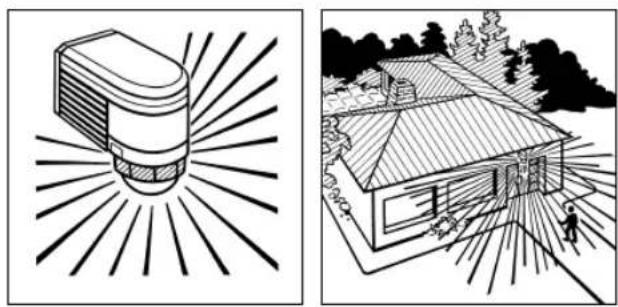

Inställning av bevakningsområdet/Exempel
4

I. Armatur med nolledare ansluten via sensorn
II. Armatur - nolledare direkt ansluten
III. Anslutning via strömställare för manuell och automatisk drift
IV. Anslutning via en trappströmställare för permanent ljus- och automatikdrift

Läge I: automatisk drift

Läge II: manuell drift, permanent belysning

Observera: Frånkoppling av anläggningen är inte möllig, drift kan endast välias mellan läge I

och läge II.

a) Externa armaturer för max belastning se tekniska data
b) Sensors anslutningsplintar
c) Strömställare
d) Strömställare 2-polig manuell, automatik
e) Strömställare 1-polig manuell, automatik

Drift/Skötsel

Rörelsevakten är avsedd för automatisk tändning av ljus. Produkten är inte lämplig att använda som inbrottslarm eftersom den föreskrivna säkerheten

mot sabotage saknas. Vädret kan påverka rörelsevaktens funktion. Vid kraftiga vindbyar, snö, regn eller hagel kan det ske felaktiveringar eftersom

sensom inte kan skilja de plötsliga temperaturskillnaderna från värmekällor. När linsen är smutsig kan den rengöras med en fuktig trasa.

Tekniska data

Mått (H × B × T): 85 × 60 × 95 mm
Maximal belastning:	Glöd-/ halogenlampa 2000 WLysrör elektroniskt driftdon 1000 WLysrör okompenserade 1000 VALysrör seriekompenserade 1000 VALysrör parallellkompenserade 1000 VALägvolt halogenlampor 2000 VALED < 2 W 16 W2 W < LED < 8 WLED > 8 W 64 WKapacitiv belastning	64 W176 μF
Spänning:	230-240 V, 50 Hz
Bevakningsvinkel:	300" med 180° öppningsvinkel
Sensors vridbarhet: fininställning ± 80°
Sensors räckvidd: max. 12 m
Efterlystid:	10 sek. - 15 min.
Skymningsnivå:	2-2000 lux
Skyddsklass:	IP 54

Driftstörningar
Störning Orsak Åtgärd

Sensorn utan spänning	■ Defekt säkring, sensorn ej inkopplad, avbrott i kabel■ Kortslutning i nätledningen	■ Byt säkring, slå till spänningen. Testa med spänningsprovare■ Kontrollera och testa kopplingar
Sensorn tänder inte	■ Fel värde inställt för skymningsnivå■ Ljuskälla traslig■ Strömbrytaren frånslagen■ Defekt säkring■ Bevakningsområdet fel instält	■ Ändra skymningsnivån■ Byt ljuskälla■ Slå till strömbrytaren■ Byt säkring, kontrollera ev. anslutningen■ Justera bevakningsområdet
Sensorn släcker inte	■ Ständig rörelse i bevakningsområdet■ Ansluten lampa är placerad för nära sensom■ Ev. strömställare ställd i TILL-läge■ WLAN apparaten befi nner sig mycket nära sensorn	■ Kontrollera bevakningsområdet■ Flytta och ändra montage-platsen■ Ställ strömställare i läge Automatik■ Förstora avståndet mellan WLAN apparat och sensor
Ansluten lampan tänds och släcks ständigt	■ Ansluten lampa befi nner sig i bevakningsområdet■ Djur rör sig i bevakningsområdet	■ Förändra bevakningsområdet. Skärma av sensor.■ Kontrollera bevakningsområdet
Sensor ger oönskad tändningar	■ Blåst i träd och buskar i bevakningsområdet■ Påverkan från bilar på gatan■ Plötsliga temperaturför-ändringar genom vädrets inverkan (vind, regn, snö) eller fl äktutlopp, öppet fönster.■ Bländskydd är aktivt	■ Justera eller avskärma bevakningsområdet.■ Justera eller avskärma bevakningsområdet.■ Justera bevakningsområdet eller fl ytta rörelsevakton■ Manuell släckning via strömställare■ Ingen rörelse innan inställd efterlystid har löpt ut + 60 sek.■ Förstora avståndet mellan WLAN apparat och sensor

Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Tillverkargaranti

Som köpare har du rätt till gällande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti-fristen, ger vi 5 års garanti på att din STEINEL-Professional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att donna produkt är helt utan material-, produktions- eller konstruktionsfel. Vi garanterar, att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt använt rämaterial jämte dess ytor, är helt utan brister.

Reklamation

Om du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare. Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent I Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut. För transportkostnader och -risker vid retursändningar lämnar STEINEL ingen garanti.

Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se

Om du har frågor beträffande produkten eller frågor om garantins omfattning, kan du alltld nå oss på 036 - 550 33 00.
