BEDIENUNGSANLEITUNG IS 2300 ECO STEINEL

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de

110072521 02/2020_A Subject to technical modification without notice. / Technische Änderungen vorbehalten.

STEINEL® PROFESSIONAL STEINEL Information IS 2300 ECO

DE ⚠ Sicherheitshinweise

■ Vor allen Arbeiten am Bewegungsmelder die Span-
nungszufuhr unterbrechen! ■ Bei der Montage muss die anzuschließende elektrische Leitung spannungsfre sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit

einem Spannungsprüfer überprüfen.
Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den handelsüblichen Installationsvorschriften und Anschluss-

bedingungen durchgeführt werden. (z.B.: DE - VDE
0100, AT - OVE / ONORM E8001-1, CH - SEV 1000). Die Netzanschlussleitung darf max. einen Durchmesser von 10 mm haben.

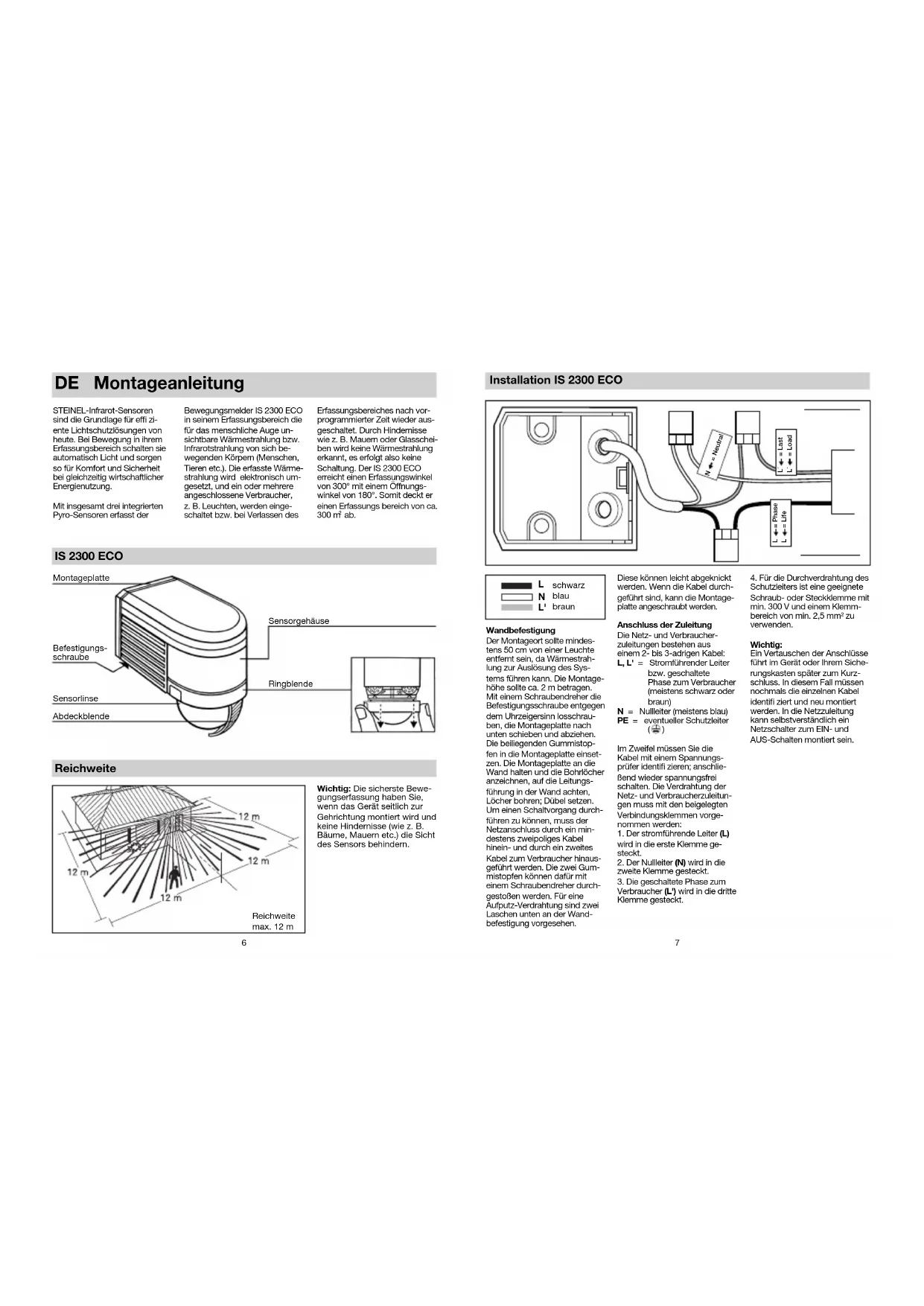

STEINEL-Infrarot-Sensoren sind die Grundlage für effizi-ente Lichtschutzlösungen von heute. Bei Bewegung in ihrem Erfassungsbereich schalten sie automatisch Licht und sorgen so für Komfort und Sicherheit bei gleichzeitig wirtschaftlicher Energienutzung.

Mit insgesamt drei integrierten Pyro-Sensoren erfasst der

Bewegungsmelder IS 2300 ECO In seinem Erfassungsbereich die für das menschliche Auge unsichtbare Wärmestrahlung bzw. Infrarotstrahlung von sich bewegenden Körpern (Menschen, Tieren etc.). Die erfasste Wärmestrahlung wird elektronisch umgesetzt, und ein oder mehrere angeschlossene Verbraucher, z. B. Lauchten, werden eingeschaltet bzw. bei Verlassen des Erfassungsbereiches nach vorprogrammlterter Zeit wieder ausgeschaltet. Durch Hindernisse wie z. B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also keine Schaltung. Der IS 2300 ECO erreicht einen Erfassungswinkel von 300° mit einem Öffnungswinkel von 180°. Somit deckt er einen Erfassungs bereich von ca. 300 m² ab.

IS 2300 ECO

Montageplatte Befestigungsschraube Sensorlinse Abdeckblende Sensorgehäuse Ringblende

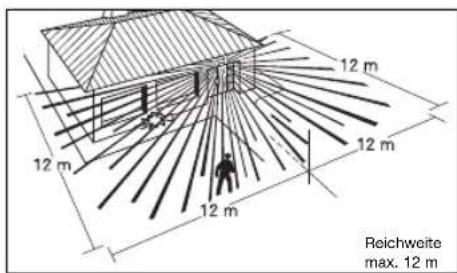

Reichweite

12 m 12 m 12 m 12 m Reichweite max. 12 m

Wichtig: Die sicherste Bewegungserfassung haben Sie, wenn das Gerät seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern.

Installation IS 2300 ECO

Der Montageort sollte mindestens 50 cm von einer Leuchte entfernt sein, da Wärmestrahlung zur Auslösung des Systems führen kann. Die Montagehöhe sollte ca. 2 m betragen. Mit einem Schraubendreher die Befestigungsschraube entgegen dem Uhrzeigersinn losschrauben, die Montageplatte nach unten schieben und abziehen. Die beiliegenden Gummistopfen in die Montageplatte einsetzen. Die Montageplatte an die Wand halten und die Bohröcher anzeichnen, auf die Leitungsführung in der Wand achten, Löcher bohren; Dübel setzen. Um einen Schaltvorgang durchführen zu können, muss der Netzanschluss durch ein mindestens zwelpoliges Kabel hinein- und durch ein zweites Kabel zum Verbraucher hinausgeführt werden. Die zwei Gummistopfen können dafür mit einem Schraubendreher durchgestoßen werden. Für eine Aufputz-Verdrahtung sind zwei Laschen unten an der Wandbefestigung vorgesehen.

Diese können leicht abgeknickt werden. Wenn die Kabel durchgeführt sind, kann die Montageplatte angeschraubt werden.

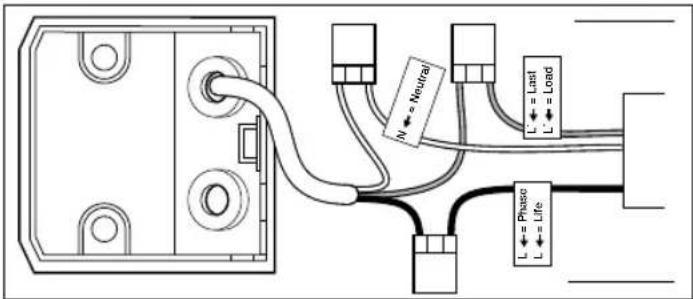

Anschluss der Zuleitung

Die Netz- und Verbraucher- zuleitungen bestehen aus einem 2- bis 3-adrigen Kabel: L, L' = Stromführender Lelter bzw. geschaltete Phase zum Verbraucher (meistens schwarz oder braun) N = Nullleiter (meistens blau) PE = eventueller Schutzleiter (±)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifi zieren; anschließend wieder spannungsfrei schalten. Die Verdrautung der Netz- und Verbraucherzuleitungen muss mit den beigelegten Verbindungsklemmen vorgenommen werden: 1. Der stromführende Leiter (L) wird in die erste Klemme gesteckt. 2. Der Nullleiter (N) wird in die zweite Klemme gesteckt. 3. Die geschaltete Phase zum Verbraucher (L') wird in die dritte Klemme gesteckt.

1. Für die Durchverdrahtung des Schutzleiters ist eine geelgnete Schraub- oder Steckklemme mit min. 300 V und einem Klemmbereich von min. 2,5 mm² zu verwenden.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifi ziert und neu montiert worden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum EIN- und AUS-Schalten montiert sein.

Funktion

Nachdem der Bewegungsmelder angeschlossen und mit dem Wandhalter befestigt ist,

ca. 10 s - max. 15 min

2 - 2000 Lux

kann die Anlage eingeschaltet werden. Zwei Einstellmöglichkeiten stehen nach Abziehen

Ausschaltverzögerung (Zeiteinstellung)

Die gewünschte Leuchtdauer der angeschlossenen Lampe kann stufenlos von ca. 10 s bis max. 15 min eingestellt werden. Einstellregler auf 1 gestellt = kürzeste Leuchtdauer Einstellregler auf 6 gestellt = längste Leuchtdauer

Dämmerungseinstellung

Die gewünschte Ansprech- schwelle des Bewegungs- melders kann stufenlos von ca. 2 Lux bis 2000 Lux eingestellt werden. Einstellregler auf 1 gestellt = Dämmerungsbetrieb. Einstellregler auf 6 gestellt = Tageslichtbetrieb. (Bei Auslieferung ist der IS 2300 ECO werkseitig auf Tageslichtbetrieb eingestellt.)

der Ringblende auf dem Gerät zur Verfügung.

(Bei Auslieferung ist der IS 2300 ECO werkseitig auf kürzeste Zeit eingestellt.) Bei der Einstellung des Bewegungsmelders für den Erfassungsbereich wird empfohlen, die kürzeste Zeit einzustellen.

Bei der Einstellung des Bewegungsmelders für den Erfassungsbereich muss der Einstellregier auf 1 = Dämmerungsbetrieb gestellt werden. Blendschutz: Dieses Produkt ist mit einem integrierten Blendschutz ausgestattet. Dieser versetzt den Sensor bei Blendung durch Fremdlicht für 60 Sek. in eine helligkeitsunabhängige Sensorauswertung. (vgl. Betriebsstörungen).

Reichweiteneinstellung/Justierung

Bei einer angenommenen Montagehöhe von 2 m beträgt die maximale Reichwelte des Sensors 12 m. Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden.

Die beiliegenden Abdeckblanden dienen dazu, beliebig viele Linsensegmente abzu-decken, bzw. die Reichweite individuell zu verkürzen. Durch Drehen des

80° 80° A

Sensorgehäuses um ± 80° A ist darüber hinaus eine Feinabstimmung möglich. Die Abdeckblenden können entlang der vorgenuteten Einteilungen in der Senkrechten und Waagerechten getrennt oder mit einer Schere geschnitten werden B. Nach Abziehen der Ringblende C sind diese im

oberen Bereich der Sensorlinse einzuhängen. Die Ringblende ist danach wieder aufzustecken, wodurch die Abdeckblenden fest ver-ankert werden. Somit werden Fehlschaltungen durch z.B. Autos, Passanten etc. ausgeschlossen oder Gefahrenstellen gezielt überwacht.

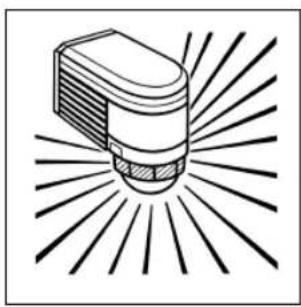

Reichweiteneinstellung/Beispiele

1

Reichweiteneinstellung/Beispiele
4

I. Leuchte ohne vorhandenen Nullleiter
II. Leuchte mit vorhandenem Nullleiter
III. Anschluss über Serienschalter für Hand- und Automatik-Betrieb
IV. Anschluss über einen Wechselschalter für Dauerlicht- und Automatik-Betrieb

Stellung I: Automatik-Betrieb

Stellung II: Hand-Betrieb Dauerbeleuchtung

Achtung: Ein Ausschalten der Anlage ist nicht möglich, lediglich der Wahlbetrieb zwischen

Stellung I und Stellung II.

a) Verbraucher, Beleuchtung max. 2000 W (siehe Technische Daten)
b) Anschlussklemmen des IS 2300 ECO
c) Hausinterner Schalter
d) Hausinterner Serienschalter, Hand, Automatik
e) Hausinterner Wechselschalter, Automatik, Dauerlicht

Betrieb/Pfl ege

Der Bewegungsmelder eignet sich zur Schaltung von Licht und Alarm. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt. Witterungs einfl üsse können die Funktion

des Bewegungsmelders beeinfl ussen, bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlschaltung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden werden können. Die Erfas-

sungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäußert werden.

Technische Daten

Abmessungen (H × B × T): 85 × 60 × 95 mm
Leistung:	Glüh-/Halogenlampenlast	2000 W
	Leuchtstoffl ampen EVGs 1000 W
	Leuchtstoffl ampen unkompensiert 1000 VA
	Leuchtstoffl ampen reihenkompensiert 1000 VA
	Leuchtstoffl ampen parallelkompensiert 1000 VA
	Niedervolt-Halogenlampen
	LED < 2 W	16 W
	2 W < LED < 8 W	64 W
	LED > 8 W	64 W
	Kapazitive	Belastung

Netzanschluss: 230-240 V, 50 Hz

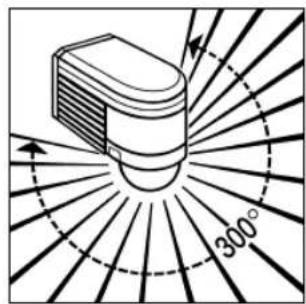

Erfassungswinkel: 300° mit 180° Offnungswinkel
Schwenkbereich des Sensors:	Feinabstimmung ± 80°
Reichweite:	max. 12 m (temperaturstabilisiert)
Zeiteinstellung:	10 s – 15 min
Dämmerungseinstellung:	2 – 2000 Lux
Schutzart:	IP 54

Betriebsstörungen
Störung	Ursache	Abhilfe
Ohne Spannung	Sicherung defekt, nicht eingeschaltetKurzschluss	neue Sicherung, Netzschalter einschalten, Leitung überprüfen mit SpannungsprüferAnschlüsse überprüfen
Schaltet nicht ein	bei Tagesbetrieb, Dämmerungseinstellung steht auf NachtbetriebGlühlampe defektNetzschalter AUSSicherung defektErfassungsbereich nicht gezielt eingestellt	neu einstellenGlühlampe austauschen einschaltenneue Sicherung, evtl. Anschluss überprüfen neu justieren
Schaltet nicht aus	dauernde Bewegung im Erfassungsbereichgeschaltete Leuchte befi ndet sich im Erfassungsbereich und schaltet durch Temperaturveränderung neu durch den hausinternen Serlenschalter auf DauerbetriebWLAN Gerät sehr nah am Sensor positioniert	Bereich kontrollieren und evtl. neu justieren, bzw. abdeckenBereich ändern bzw. abdeckenSerlenschalter auf AutomatikAbstand zwischen WLAN Gerät und Sensor vergrößem
Schaltet immer EIN/AUS	geschaltete Leuchte befi ndet sich im ErfassungsbereichTiere bewegen sich im Erfassungsbereich	Bereich umstellen bzw. abdecken, Abstand vergrößemBereich umstellen, bzw. abdecken
Schaltet unerwünscht ein	Wind bewegt Bäume und Sträucher im ErfassungsbereichErfassung von Autos auf der Straßeplötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilato-ren, offenen FensternBlendschutz aktivWLAN Gerät sehr nah am Sensor positioniert	Bereich umstellen bzw. abdeckenBereich umstellen bzw. abdeckenBereich verändern, Montageort verlegenmanuelles Schalten über Taster/Schalterkeine Bewegung innerhalb der eingestellten Nachlauf-zeit + 60 s (Blendschutz)Abstand zwischen WLAN Gerät und Sensor vergrößem

Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektro- geräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Herstellergarantie

Herstellergarantie für Unternehmer, wobel Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:

Wir leisten Garantle durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.

Die Garantiezeit für - Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.

Ausdrücklich ausgenommen von dieser Garantle sind alle auswechselbaren Leucht mittel. Darüber hinaus ist die Garantle ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind.
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifi kationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pfl ege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installals 2300tion nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kauf datums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH - Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantlezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

5 JAHRE HERSTELLER GARANTIE
