GEBRUIKSAANWIJZING LSV 5225 Comfort METABO

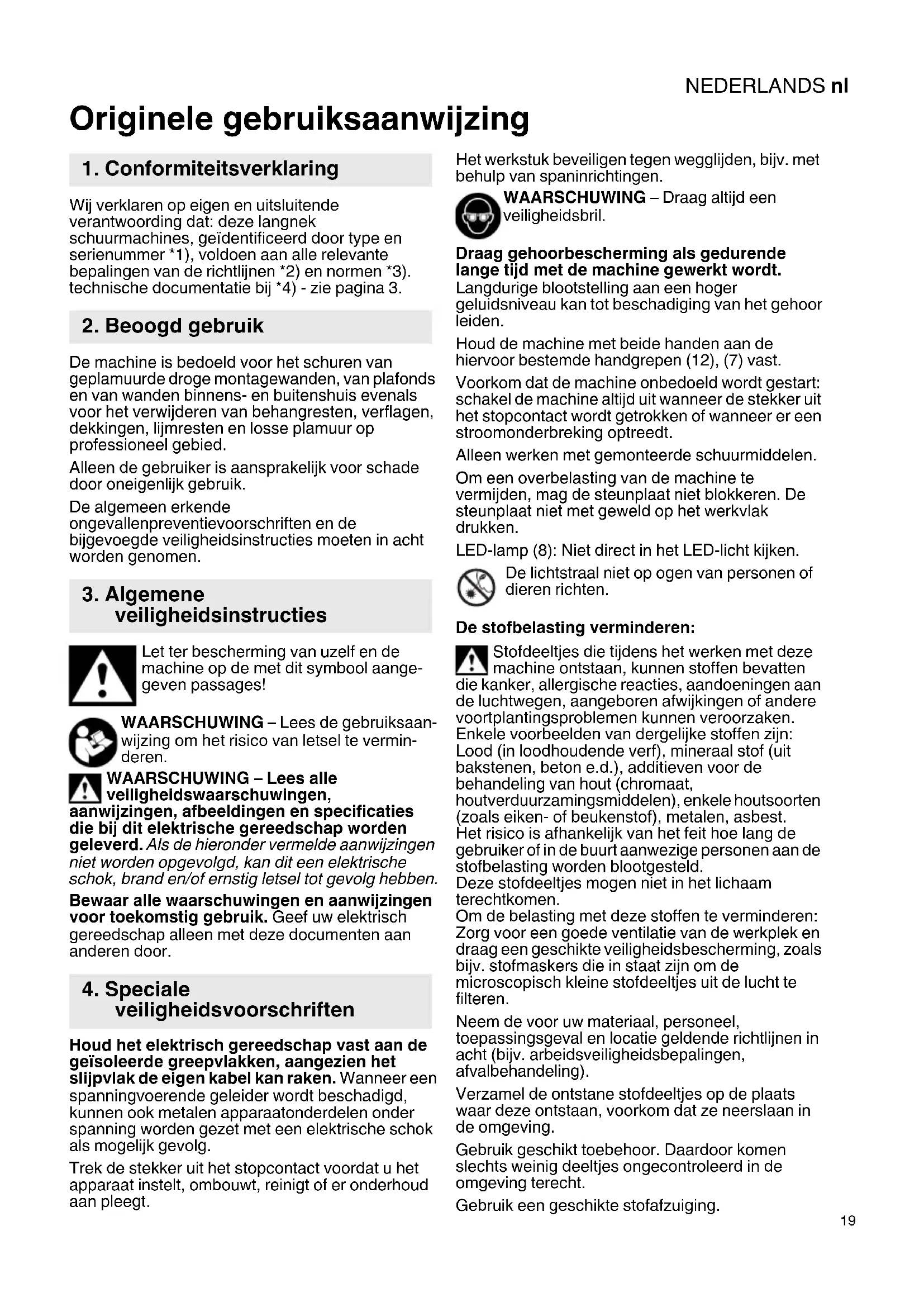

Originele gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoording dat: deze langnek schuurmachines, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). technische documentatie bij *4) - zie pagina 3. De machine is bedoeld voor het schuren van geplamuurde droge montagewanden, van plafonds en van wanden binnens- en buitenshuis evenals voor het verwijderen van behangresten, verflagen, dekkingen, lijmresten en losse plamuur op professioneel gebied. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen. Let ter bescherming van uzelf en de machine op de met dit symbool aange- geven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING – Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Houd het elektrisch gereedschap vast aan de geïsoleerde greepvlakken, aangezien het slijpvlak de eigen kabel kan raken. Wanneer een spanningvoerende geleider wordt beschadigd, kunnen ook metalen apparaatonderdelen onder spanning worden gezet met een elektrische schok als mogelijk gevolg. Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt. Het werkstuk beveiligen tegen wegglijden, bijv. met behulp van spaninrichtingen. WAARSCHUWING – Draag altijd een veiligheidsbril. Draag gehoorbescherming als gedurende lange tijd met de machine gewerkt wordt. Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden. Houd de machine met beide handen aan de hiervoor bestemde handgrepen (12), (7) vast. Voorkom dat de machine onbedoeld wordt gestart: schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt. Alleen werken met gemonteerde schuurmiddelen. Om een overbelasting van de machine te vermijden, mag de steunplaat niet blokkeren. De steunplaat niet met geweld op het werkvlak drukken. LED-lamp (8): Niet direct in het LED-licht kijken. De lichtstraal niet op ogen van personen of dieren richten. De stofbelasting verminderen: Stofdeeltjes die tijdens het werken met deze machine ontstaan, kunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen kunnen veroorzaken. Enkele voorbeelden van dergelijke stoffen zijn: Lood (in loodhoudende verf), mineraal stof (uit bakstenen, beton e.d.), additieven voor de behandeling van hout (chromaat, houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Het risico is afhankelijk van het feit hoe lang de gebruiker of in de buurt aanwezige personen aan de stofbelasting worden blootgesteld. Deze stofdeeltjes mogen niet in het lichaam terechtkomen. Om de belasting met deze stoffen te verminderen: Zorg voor een goede ventilatie van de werkplek en draag een geschikte veiligheidsbescherming, zoals bijv. stofmaskers die in staat zijn om de microscopisch kleine stofdeeltjes uit de lucht te filteren. Neem de voor uw materiaal, personeel, toepassingsgeval en locatie geldende richtlijnen in acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling). Verzamel de ontstane stofdeeltjes op de plaats waar deze ontstaan, voorkom dat ze neerslaan in de omgeving. Gebruik geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging.

1. Conformiteitsverklaring

veiligheidsinstructies

Verminder de stofbelasting door: - de vrijkomende stofdeeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op. - Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Zie pagina 2. 1Steunschijf 2 Schuurblad * 3 Borstelkrans 4 Aanlegkant (voor het schuren dicht langs de rand) 5 Veiligheidsbeugel 6 Bevestigingshaak 7 Greepbuis (handgreep) 8 LED-lampje * 9 Schakelaar voor de LED-lamp * 10 Aan-, uitschakelaar 11 Stelknop (voor het instellen van het toerental) 12 Handgreep 13 Afzuigaansluitstuk 14 Schuurkop 15 Serviceklep 16 Schroeven van de serviceklep 17 Bevestigingsschroef van de steunschijf 18 Sluitring 19 Excenter 20 As

• afhankelijk van het model / afhankelijk van de uitvoering Vergelijk voor de ingebruikname, of de op het typeplaatje aangegeven spanning en frequentie overeenkomen met de gegevens van uw stroomnet. Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine. Stekker uit het stopcontact trekken, voordat er instellingen of ombouwwerkzaamheden uitgevoerd worden.

6.1 Greepbuis verkorten of verlengen

(LSV 5-225 Comfort) Maximaal 2 greepbuizen (verlengstukken) monteren. Greepbuizen demonteren Zie afbeelding A.

1. Veiligheidsbeugel (5) optillen

2. Bevestigingshaak (6) naar beneden zwenken.

3. De greepbuizen (7) uit elkaar trekken.

Zie afbeelding A. Greepbuizen monteren Zie afbeelding B.

1. De greepbuizen (7), zoals getoond, monteren.

2. Bevestigingshaak (6) tot aan de aanslag naar

3. Veiligheidsbeugel (5) naar beneden klappen,

totdat hij tegen de greepbuis ligt.

4. Controleer de veilige bevestiging. Als de

greepbuizen niet stevig kunnen worden verbonden, moet de spankracht opnieuw worden ingesteld. Zie hoofdstuk Onderhoud.

6.2 Schuurblad aanbrengen

Schuurblad met klithechting Gemakkelijk aan te brengen en af te nemen dankzij de klithechting. Het schuurblad eenvoudig zo aandrukken, dat de gaten van het schuurblad (2) en de steunschijf (1) samenvallen.

Voor een optimale stofafzuiging het schuurblad zo aanbrengen, dat de gaten van het schuurblad (2) en de steunschijf (1) samenvallen. Voor een optimale afzuiging van de stof de borstelkrans, zoals getoond, (tot aan de vergrendeling) verdraaien: de borstelkrans (3) omsluit de steunplaat (1) volledig. De optimale positie herkent men bovendien, als de machine rechtop op de handgreep staat en de aanleunrand (4) direct naar beneden wijst. Op het uitblaasstuk (13) een passend afzuigapparaat aansluiten. Wij raden het gebruik aan van een antistatische zuigslang Ø 35 mm. Bij het schuren van geplamuurde oppervlakken met een hoge stofontwikkeling raden wij een alleszuiger met automatische filterreiniging voor continu gebruik aan (bijv. ASR 35 L ACP, ASR 35 M ACP). Opmerking: de mof 316062390 is bijzonder geschikt, aangezien deze met een bajonetsluiting wordt gezekerd tegen het wegglijden. Mof 316062390 op de volgende manier aan de afzuigslang aanbrengen: de mof van de zuigslang van de zuigslang afdraaien (linkse schroefdraad) en de speciale mof aanbrengen (linkse schroefdraad).

6.4 Dicht langs de rand schuren

Voor het dicht langs de rand schuren in hoeken de borstelkrans (3) zo draaien, dat de aanlegkant (4) langs de werkstukrand kan lopen. Alleen compleet gemonteerd gebruiken. Schakel de machine niet in wanneer onderdelen van het gereedschap ontbreken of defect zijn.

7. GebruikNEDERLANDS nl

De machine na het uitschakelen pas wegleggen wanneer de motor tot stilstand is gekomen. Via de schakelaar (10) de machine aan- en uitschakelen. I = aan 0=uit Eerst de machine inschakelen en vervolgens de slijpschijf naar het te werken oppervlak brengen. Bij zeer hoge eisen aan de kwaliteit van het schuurresultaat raden wij u aan, eerst de slijpschijf op het te schuren oppervlak aan te brengen en pas dan de machine in te schakelen.

7.2 Toerental instellen

Met de stelknop (11) het toerental instellen. Dit is ook tijdens het gebruik mogelijk. De optimale instelling is het beste vast te stellen door deze in de praktijk uit te proberen. Als basisregel geldt: des te zachter het mateiaal, des te geringer het toerental.

7.3 LED-lamp in-/uitschakelen

Via de schakelaar (9) de LED-lamp (8) aan- en uitschakelen. (De LED-lamp brandt alleen als de motor is ingeschakeld.) I = aan 0=uit Stekker uit het stopcontact trekken, voordat er onderhoud of reinigingswerkzaamheden uitgevoerd worden. De machine regelmatig reinigen. Daarbij de ventilatiesleuven van de motor met een stofzuiger uitzuigen. Steunschijf (1) met klithechting indien nodig reinigen (stof wegzuigen). Hierdoor wordt de levensduur van de klitlaag verlengd. Verstoppingen in de schuurkop (14) verwijderen -Opmerking: linker en rechter reinigingsklep (15) kunnen niet worden vervangen, verwissel ze daarom niet! Bevestigingsschroeven van de servicekleppen (16) eruit schroeven, servicekleppen verwjideren en weg leggen. - Met het voegenmondstuk van een zuigapparaat schoon zuigen, indien nodig met een draad voor een vrije doorgang zorgen. - Indien nodig de steunschijf (1) eraf schroeven en de eronder liggende zuigkanalen schoon zuigen en voor een vrije doorgang zorgen. Stekker uit het stopcontact trekken, voordat er onderhoud of reinigingswerkzaamheden uitgevoerd worden. Steunschijf (1) regelmatig controleren. Versleten steunschijf (1) vervangen

1. Bevestigingsschroef (17) van de steunschijf

2. Steunschijf (1) en sluitring (18) verwijderen.

3. Steunschijf met klithechting (als reserve) zie

hoofdstuk Toebehoren.

4. Steunschijf (1) plaatsen en eraan draaien, tot hij

op de meeneemschijf inklikt.

5. Bevestigingsschroef (17), samen met de

sluitring (18), weer erin draaien en vast draaien. Borstelkrans (3) regelmatig controleren. Versleten borstelkrans (3) vervangen Zie pagina 2, afb. D. - Borstelkrans (3) eruit trekken. - Nieuwe borstelkrans (best.nr.: 6.26663) erin schuiven. As (20) defect De as (20) bestaat uit 2 componenten: slang (buiten) en as-kern (binnen). Versleten as-kern vervangen door de meegeleverde as-kern Zie afb., pagina 3.

1. Drukknop drukken (bijv. met behulp van een

3. As van de schuurkop schroeven (rechtse

4. Defecte as-kern volledig uit de slang verwijderen

(er mogen geen afgebroken stukken in de slang blijven zitten).

5. Slang in de schuurkop tot aan de aanslag erin

schroeven, maar niet vast draaien.

6. Let erop, dat de nieuwe as-kern tijdens het

monteren niet verontreinigd raakt. De meegleverde as-kern uit de verpakking halen en in de slang steken.

7. Het "asuiteinde met drukknop" tot een greepbuis

buigen. Het asuiteinde aan de schuurkop weer zover eruit draaien, dat het "asuiteinde met drukknop" in de greepbuis kan worden gestoken en de drukknop vast klikt. (Indien nodig de schuurschijf lichtjes met de hand draaien om het insteken van de as te vereenvoudigen). Versleten as (20) door een nieuwe as (reserveonderdeel best.nr.: 6.26664) vervangen: Zie afb., pagina 4. Verwijderen:

1. Drukknop drukken (bijv. met behulp van een

3. As van de schuurkop schroeven (rechtse

schroefdraad) Aanbrengen: - Let erop, dat de as-kern tijdens het monteren niet uit de asbuis valt en verontreinigd raakt.

1. Nieuwe as (best.nr.: 6.26664) in de schuurkop,

tot aan de aanslag, schroeven maar niet vast draaien.

2. Het "asuiteinde met drukknop" tot een greepbuis

buigen. Het asuiteinde aan de schuurkop weer zover eruit draaien, dat het "asuiteinde met drukknop" in de greepbuis kan worden gestoken en de drukknop vast klikt. (Indien nodig de

9. OnderhoudNEDERLANDSnl

schuurschijf lichtjes met de hand draaien om het insteken van de as te vereenvoudigen). LSV 5-225 Comfort (alleen indien nodig): spankracht van de greepbuisverbinding opnieuw instellen Zie pagina 2, afb. E.

1. Veiligheidsbeugel (5) optillen

2. Bevestigingshaak (6) naar beneden zwenken.

nodig de excenter in de andere draairichting draaien. Gebruik alleen origineel Metabo toebehoor. Aanwijzing: Toebehoor van Metabo is afgestemd op de klithechting van de machine. Dit leidt tot een lange levensduur an de klithechting. A Steunschijf met klithechting (zacht, als reserve): Bestelnr.: 6.26661 B Steunschijf met klithechting (hard): Bestelnr.:

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende vakman worden uitgevoerd! Een defecte stroomkabel mag alleen worden vervangen door een speciale, orginele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service. Als de netaansluitleiding van deze machine beschadigd wordt, moet hij door de fabrikant of zijn klantendienst vervangen worden om gevaar te vermijden. Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Onderdeellijsten kunt u via www.metabo.com downloaden. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren. Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service Uitsluitend voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/ EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oud elektrisch gereedschap gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehouden. D = diameter van de steunschijf

= afgegeven vermogen

= toerental bij onbelast draaien

= toerental bij nominale belasting m = gewicht (zonder stroomkabel, zonder schuurschijf, bij LSV 5-225 Comfort in lengte 1,6 m). Meetgegevens volgens de norm EN 62841. Machine van beveiligingsklasse II ~ Wisselstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 62841:

=trillingsemissiewaarde (oppervlakten schuren)

=onzekerheid (trilling) Typisch A-gekwalificeerd geluidsniveau

= onzekerheid Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden. Draag gehoorbescherming!
