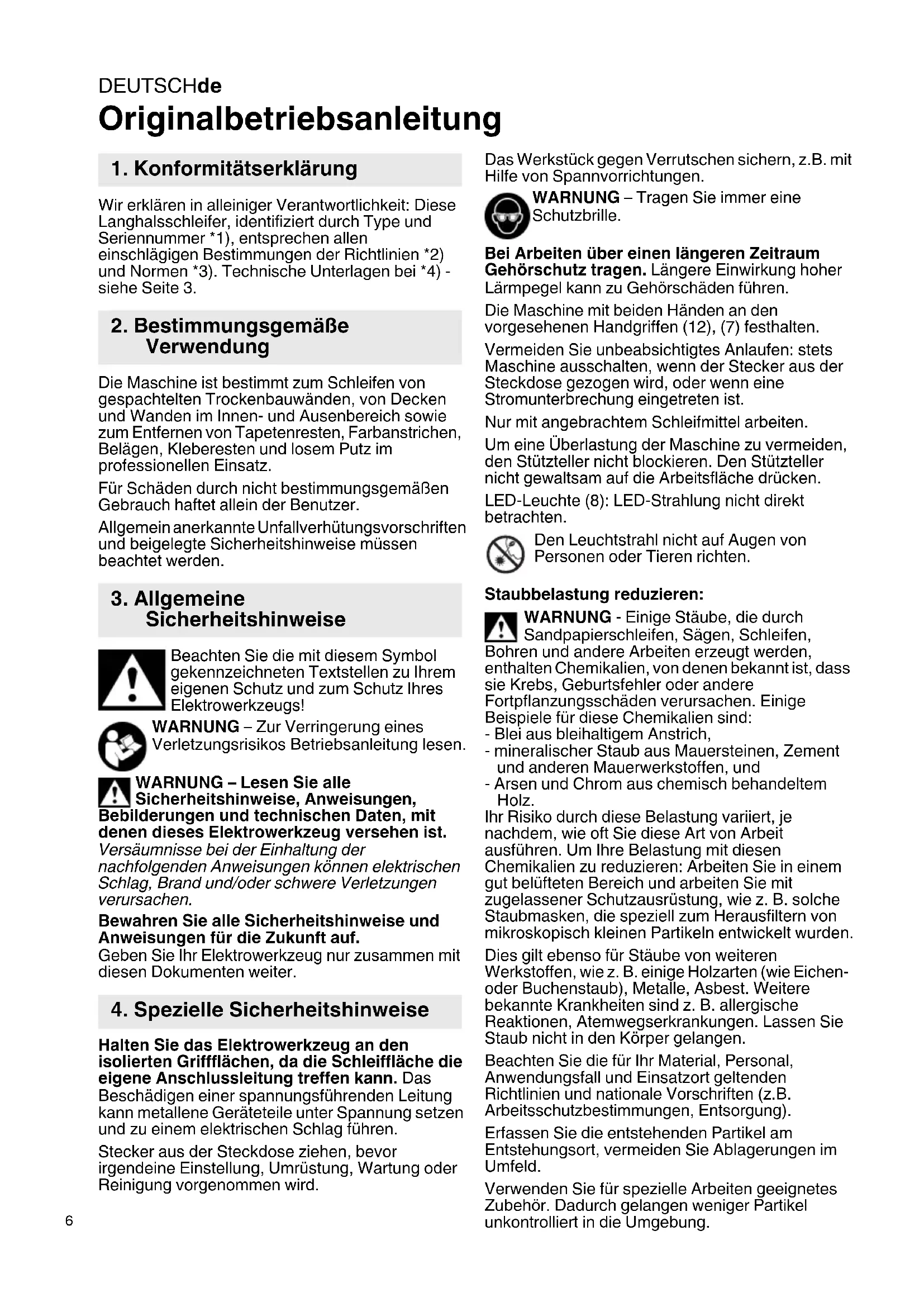

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Langhalsschleifer, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. Die Maschine ist bestimmt zum Schleifen von gespachtelten Trockenbauwänden, von Decken und Wanden im Innen- und Ausenbereich sowie zum Entfernen von Tapetenresten, Farbanstrichen, Belägen, Kleberesten und losem Putz im professionellen Einsatz. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da die Schleiffläche die eigene Anschlussleitung treffen kann. Das Beschädigen einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Das Werkstück gegen Verrutschen sichern, z.B. mit Hilfe von Spannvorrichtungen. WARNUNG – Tragen Sie immer eine Schutzbrille. Bei Arbeiten über einen längeren Zeitraum Gehörschutz tragen. Längere Einwirkung hoher Lärmpegel kann zu Gehörschäden führen. Die Maschine mit beiden Händen an den vorgesehenen Handgriffen (12), (7) festhalten. Vermeiden Sie unbeabsichtigtes Anlaufen: stets Maschine ausschalten, wenn der Stecker aus der Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist. Nur mit angebrachtem Schleifmittel arbeiten. Um eine Überlastung der Maschine zu vermeiden, den Stützteller nicht blockieren. Den Stützteller nicht gewaltsam auf die Arbeitsfläche drücken. LED-Leuchte (8): LED-Strahlung nicht direkt betrachten. Den Leuchtstrahl nicht auf Augen von Personen oder Tieren richten. Staubbelastung reduzieren: WARNUNG - Einige Stäube, die durch Sandpapierschleifen, Sägen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind: - Blei aus bleihaltigem Anstrich, - mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und - Arsen und Chrom aus chemisch behandeltem Holz. Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden. Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen. Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung). Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld. Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCH de

Verwenden Sie eine geeignete Staubabsaugung. Verringern Sie die Staubbelastung indem Sie: - die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten, - eine Absauganlage und/oder einen Luftreiniger einsetzen, - den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf. - Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten. Siehe Seite 2. 1 Stützteller 2 Schleifblatt * 3 Bürstenkranz 4 Anlagekante (für randnahes Schleifen) 5Sicherungsbügel 6Haltehaken 7 Griffrohr (Handgriff) 8LED-Leuchte * 9 Schalter der LED-Leuchte * 10 Ein-, Ausschalter 11 Stellrad (zum Einstellen der Drehzahl) 12 Handgriff 13 Absaugstutzen 14 Schleifkopf 15 Serviceklappen 16 Schrauben der Serviceklappen 17 Befestigungsschraube des Stütztellers 18 Unterlegscheibe 19 Exzenter 20 Welle

• modellabhängig / ausstattungsabhängig Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor. Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Umrüstung, vorgenommen wird.

6.1 Griffrohr verkürzen oder verlängern

(LSV 5-225 Comfort) Maximal 2 Griffrohre (Verlängerungen) montieren. Griffrohre auseinander bauen Siehe Abbildung A.

1. Sicherungsbügel (5) anheben

2. Haltehaken (6) nach unten schwenken.

3. Die Griffrohre (7) auseinanderziehen.

Siehe Abbildung A. Griffrohre zusammenbauen Siehe Abbildung B.

1. Die Griffrohre (7), wie gezeigt,

2. Haltehaken (6) bis zum Anschlag nach oben

3. Sicherungsbügel (5) nach unten klappen, bis er

am Griffrohr anliegt.

4. Auf sichere Befestigung prüfen. Falls sich die

Griffrohre nicht fest verbinden lassen, muss die Spannkraft nachgestellt werden. Siehe Kapitel Wartung.

6.2 Schleifblatt anbringen

Schleifblatt mit Kletthaftung Einfaches Anbringen und abnehmen durch Kletthaftung. Schleifblatt einfach andrücken, so dass die Löcher von Schleifblatt (2) und Stützteller (1) übereinstimmen.

Für optimale Staubabsaugleistung das Schleifblatt so anbringen, dass die Löcher von Schleifblatt (2) und Stützteller (1) übereinstimmen. Für optimale Staubabsaugleistung den Bürstenkranz, wie gezeigt, (bis zum Rastpunkt) verdrehen: Der Bürstenkranz (3) umschließt den Stützteller (1) vollständig. Die optimale Position erkennt man zusätzlich, wenn die Maschine aufrecht auf dem Handgriff steht und die Anlagekante (4) direkt nach unten zeigt. An den Absaugstutzen (13) ein geeignetes Absauggerät anschließen. Wir empfehlen die Verwendung eines antistatischen Saugschlauchs Ø 35 mm. Beim Schleifen von gespachtelten Flächen mit hohem Staubanfall empfehlen wir einen Allessauger mit automatischer Filterreinigung für Dauereinsatz zu verwenden (z.B. ASR 35 L ACP, ASR 35 M ACP). Hinweis: die Muffe 316062390 ist besonders geeignet, da sie mit einem Bajonettverschluss gegen Abrutschen gesichert ist. Muffe 316062390 folgendermaßen am Absaugschlauch anbringen: Die Muffe des Saugschlauchs vom Saugschlauch abschrauben (Linksgewinde) und Spezialmuffe aufschrauben (Linksgewinde).

6.4 Randnahes Schleifen

Für randnahes Schleifen in Ecken den Bürstenkranz (3) so verdrehen, dass die Anlagekante (4) an der Werkstückkante entlanggeführt werden kann. Nur in zusammengebautem Zustand benutzen. Maschine nicht einschalten, wenn Geräteteile fehlen oder defekt sind.

7. BenutzungDEUTSCHde

7.1 Maschine ein-/ausschalten

Maschine nach dem Ausschalten erst dann ablegen, wenn der Motor zum Stillstand gekommen ist. An Schalter (10) die Maschine ein-, ausschalten. I=Ein 0=Aus Zuerst die Maschine einschalten und dann den Schleifteller auf die Arbeitsfläche bringen. Bei sehr hohen Anforderungen an die Qualität des Schliffbildes empfehlen wir, zuerst den Schleifteller auf die Arbeitsfläche zu bringen und erst dann die Maschine einzuschalten.

7.2 Drehzahl einstellen

Am Stellrad (11) die Drehzahl einstellen. Dies ist auch während des Laufes möglich. Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteln. Als Grundregel gilt: je weicher das Material desto geringer die Drehzahl.

7.3 LED-Leuchte ein-/ausschalten

An Schalter (9) die LED-Leuchte (8) ein-, ausschalten. (Die LED-Leuchte leuchtet nur bei eingeschaltetem Motor.) I=Ein 0=Aus Stecker aus der Steckdose ziehen, bevor irgendeine Wartung oder Reinigung vorgenommen wird. Die Maschine regelmäßig reinigen. Dabei die Lüftungsschlitze am Motor mit einem Staubsauger aussaugen. Stützteller (1) mit Kletthaftung bei Bedarf reinigen (Staub absaugen). Dadurch verlängert sich die Lebensdauer des Klett-Haftbelags. Verstopfungen im Schleifkopf (14) beseitigen -Hinweis: linke und rechte Reinigungsklappe (15) sind nicht austauschbar, daher nicht vertauschen! Befestigungsschrauben der Serviceklappen (16) herausschrauben, Serviceklappen abnehmen und weglegen. - Mit der Fugendüse eines Absauggerätes aussaugen, ggf. mit einem Draht für freien Durchgang sorgen. - Gegebenenfalls den Stützteller (1) abschrauben und die darunterliegenden Absaugkanäle aussaugen und für freien Durchgang sorgen. Stecker aus der Steckdose ziehen, bevor irgendeine Wartung oder Reinigung vorgenommen wird. Stützteller (1) regelmäßig prüfen. Verschlissenen Stützteller (1) erneuern

1. Befestigungsschraube (17) des Stütztellers

2. Stützteller (1) und Unterlegscheibe (18)

3. Stützteller mit Kletthaftung (als Ersatz) siehe

4. Stützteller (1) aufsetzen und drehen, bis er auf

der Mitnehmerscheibe einrastet.

5. Befestigungsschraube (17), zusammen mit

Unterlegscheibe (18), wieder eindrehen und festziehen. Bürstenkranz (3) regelmäßig prüfen. Verschlissenen Bürstenkranz (3) erneuern Siehe Seite 2, Abb. D. - Bürstenkranz (3) herausziehen. - Neuen Bürstenkranz (Best.-Nr.: 6.26663) einschieben. Welle (20) defekt Die Welle (20) besteht aus 2 Bauteilen: Schlauch (außen) und Wellen-Seele (innen). Verschlissene Wellen-Seele durch die mitgelieferte Wellen-Seele ersetzen Siehe Abb., Seite 3.

1. Druckknopf eindrücken (z.B. mit

Inbusschlüssel) und gedrückt halten.

3. Welle vom Schleifkopf abschrauben

4. Defekte Wellen-Seele vollständig aus dem

Schlauch entfernen (Es dürfen sich keine Bruchstücke im Schlauch befinden).

5. Schlauch in den Schleifkopf bis zum Anschlag

einschrauben, aber nicht festziehen.

6. Achten Sie darauf, dass die neue Wellenseele

beim Anbringen nicht verschmutzt. Die mitgelieferte Wellen-Seele aus der Verpackung nehmen und in den Schlauch einstecken.

7. Das „Wellenende mit Druckknopf“ zum Griffrohr

biegen. Das Wellenende am Schleifkopf wieder soweit herausschrauben, dass das „Wellenende mit Druckknopf“ in das Griffrohr eingesteckt werden kann und der Druckknopf einrastet.(Ggf. den Schleifteller leicht von Hand drehen um das Einstecken der Welle zu erleichtern.) Verschlissenen Welle (20) durch eine neue Welle (Erstatzteil-Best.-Nr.: 6.26664) ersetzen: Siehe Abb., Seite 4. Abnehmen:

1. Druckknopf eindrücken (z.B. mit

Inbusschlüssel) und gedrückt halten.

3. Welle vom Schleifkopf abschrauben

(Rechtsgewinde) Anbringen: - Achten Sie darauf, dass die Wellenseele beim Anbringen nicht aus dem Wellenrohr herausfällt und verschmutzt.

1. Neue Welle (Best.-Nr.: 6.26664) in den

Schleifkopf bis zum Anschlag einschrauben, aber nicht festziehen.

2. Das „Wellenende mit Druckknopf“ zum Griffrohr

biegen. Das Wellenende am Schleifkopf wieder soweit herausschrauben, dass das „Wellenende mit Druckknopf“ in das Griffrohr eingesteckt werden kann und der Druckknopf einrastet.(Ggf.

9. WartungDEUTSCH de

den Schleifteller leicht von Hand drehen um das Einstecken der Welle zu erleichtern.) LSV 5-225 Comfort (nur bei Bedarf): Spannkraft der Griffrohr-Verbindung nachjustieren Siehe Seite 2, Abb. E.

1. Sicherungsbügel (5) anheben

2. Haltehaken (6) nach unten schwenken.

3. Exzenter (19) verdrehen.

= Spannkraft erhöhen = Spannkraft reduzieren

4. Griffrohr (7) befestigen und Spannkraft prüfen.

5. Gegebenenfalls die Schritte 1 - 4 wiederholen

und gegebenenfalls den Exzenter in die andere Drehrichtung verdrehen. Verwenden Sie nur original Metabo Zubehör. Hinweis: Zubehör von Metabo ist auf den Klett- Haftbelag der Maschine abgestimmt. Dies führt zu einer langen Lebensdauer des Klett-Haftbelags. A Stützteller mit Kletthaftung (weich, als Ersatz): Best.-Nr.: 6.26661 B Stützteller mit Kletthaftung (hart): Best.-Nr.:

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Eine defekte Netzanschlussleitung darf nur durch eine spezielle, originale Netzanschlussleitung von metabo ersetzt werden, die über den Metabo Service erhältlich ist. Wenn die Netzanschlussleitung dieser Maschine beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden. Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten. D = Durchmesser des Stütztellers

= Nennaufnahmeleistung

= Drehzahl bei Nennlast m = Gewicht (ohne Netzkabel, ohne Schleifteller, bei LSV 5-225 Comfort in Länge 1,6 m). Messwerte ermittelt gemäß EN 62841. Maschine der Schutzklasse II ~ Wechselstrom Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

=Schwingungsemissionswert (Oberflächen schleifen)

=Unsicherheit (Schwingung) Typische A-bewertete Schallpegel

=Schallleistungspegel

= Unsicherheit Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen!
