GEBRUIKSAANWIJZING AS 18 L PC METABO

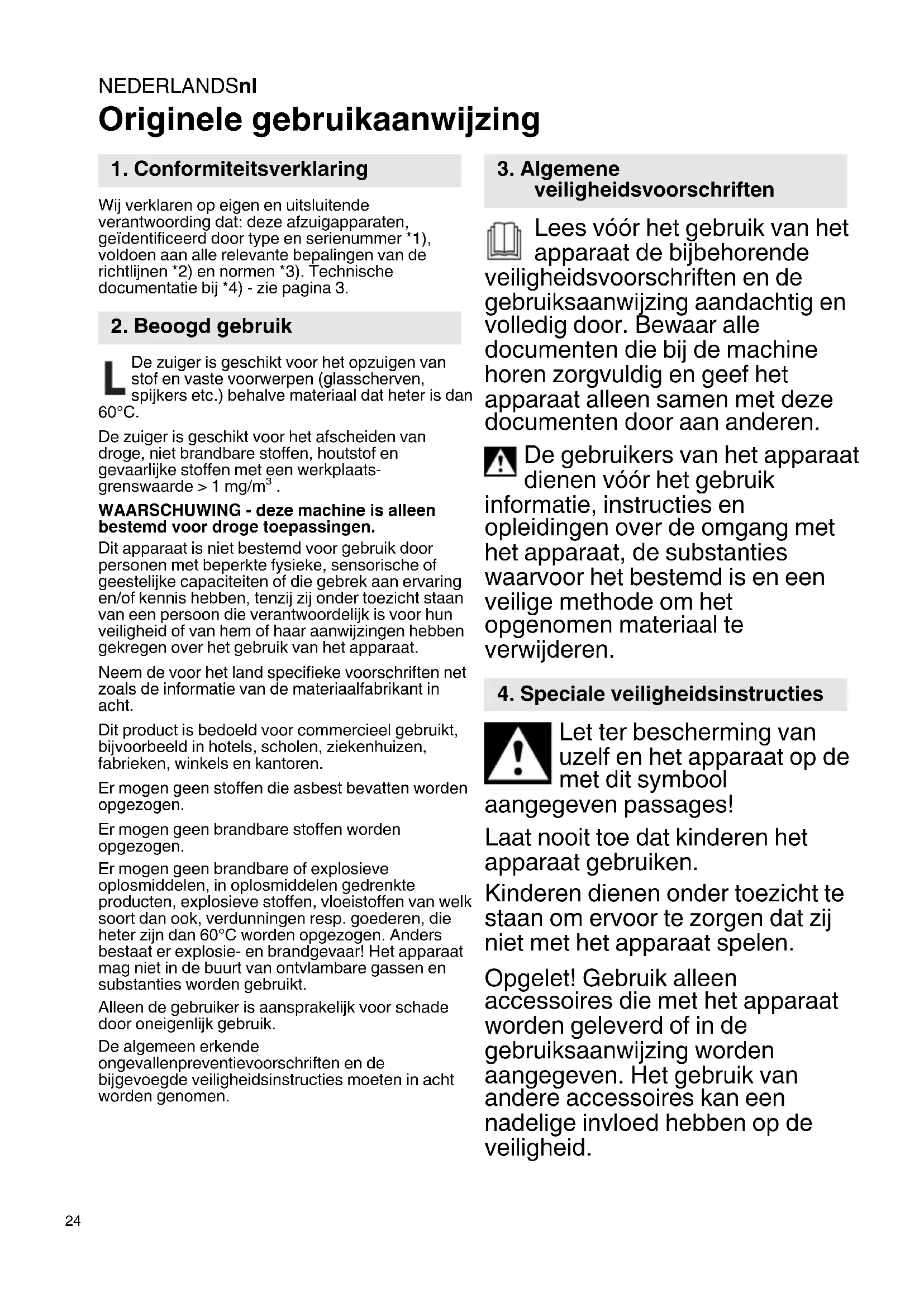

nl Originele gebruikaanwijzing 24

Originele gebruikaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze afzuiigapparaten, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De zuiger is geschikt voor het opzuigen van stof en vaste voorwerpen (glasscherven, spijkers etc.) behalte materiaal dat heter is dan 60^

De zuiger is geschikt voor hetafscheiden van droge, Niet brandbare stoffen, houtstof en gevaarlijke stoffen met een werkplaats-grenswaarde >1mg / m^3

WAARSCHUWING - deze machine is alleen bestemd voor droge toepassingen.

Dit apparaat is Niet bestemd voor gebruik door Personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

Neem de voor het land specifieke voorschriften net zoals de informatatie van de materiaalfabrikant inRCT.

Dit product is bedoeld voor commercieel gebruikt, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels en Kantoren.

Erogenenstoffendasbestbaventowden opgezogen.

Er mogen geen brandbare stoffen worden opgezogen.

Ermighten Ermogenen brandbare of explosives oplosmiddelen, in oplosmiddelen gedrenkte producten, explosives stoffen, vloeistoffen van welk soort dan ook, verdunningen resp. goederen, die heter zichen dan 60^ worden opgezogen. Anders bestaat er explosie- en brandevaar! Het apparaat mag Niet in de buurt van ontvlambare gassen en substanties worden gebruikt.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Lees voor het gebruik van het apparaat de bijbehorende veiligheidsvoorschriften en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle documenten die bij de machine horen zorgvuldig en geef het apparaat alleen samen met deze documenten door aan anderen.

De gebruikers van het apparaat dienen voor het gebruik informatie, instructies en opleidingen over de omgang met het apparaat, de substanties waarvoor het bestemd is en een veilige methode om het opgenomen materiaal te verwijderen.

4. Speciale veiligheidsinstructies

Let ter bescherming van uzelf en het apparaat op met dit symbol aangegeven passages!

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

Opgelet! Gebruik alleen
accessoires die met het apparaat
worden geleverd of in de
gebruiksaanwijzing worden
aangegeven. Het gebruik van
andere accessoires kan een
nadelige invloed hebben op de
veiligheid.

Er mogen geen andere werkzaamheden dan hier beschreiben, worden uitgevoerd.

Bij oneigenlijk gebruik,
ondeskundige bediening of nichtvakkundige reparatie wordt geen aansprakelijkheid voor eventuele schade aanvaard.

Verzeker uervaan dat de machine bij het insteken van het accupackuitgeschakeld is.

Haal het.Accupackuit de machine voordat instel-,ombouw-,
onderhouds- of
reinigingswerkzaamheden
uitgevoerd worden.

Geen defecte of cervormde accupacks gebruiken!

Uit defecte Li-lon-accupacks kan eenlicht zure, brandbare vloeistoflekken!

Wanner accuvloeistof eruit lekt en met de huid in

aanraking komt, onmiddelijk afspoelen met overvloedig water.

Wanneer er accuvloeistof in uw ogen terecht kommt, was deze danuit met schoon water en Zoek onmiddelijk een arts op voor behandeling!

Bij een defecte machine dient u het accupack te verwijderen.

Apparaten inclusief accessoires nicht in bedrijf nemen wanner:

• herkenbare schade (scheuren/ breuken) aan het apparaat te zien is,

• het accupack defect is,

• een vermoeden op een onzichtbaar defect (na een val) bestaat.

Nooit op het apparaat gaan staan of zitten.

Het apparaat mag met max. 100kg worden belast.

De slang.altijd zo leggen,dat hier-door geen struikelgevaar bestaat.

Apparaat nicht onbeheerd hinterlaten.

De zuiger mag buitenshuis noch gebrukt, noch bewaard worden.

LET OP - de machine mag alleen binnenshuis worden ruikt of bewaard.

Zuur, aceton en oplosmiddelen\ kunnen een bijtendeuitwerking\ hebben op onderdelen van het\ apparaat.

Voor ieder onderhoud, het reinigen van het apparaat en naer gebruik, het apparaat schakelen en het.Accupack wijderen.

Voor het schoonmaken van de zuiger mogen geen stoomstraalapparaten en hagedrukreinigers gebruikt worden.

Verkieming wonneer er langeijd geen reiniging heeftplaats-gevonden, met name in de levensmiddelenverwerkende industrié: het apparaat.altijd direct na gebruik reinigen en desin-fectioneren.

NEDERLANDSnl

Bij regen of onweer het apparaat nooit buiten openen.

Het apparatusaat nicht bij lage (< -20^) of zeer hoge (>40^) temperaturen gebruiken.

Het apparaat mag nicht gebrukt worden in explosieve ruimtes.

Let erop dat de stofafzuiger stevig staat.

Voor het inschakelen van de zuiger要去 de zuigerslang uit de behuizing worden gehaald, om een oververhitting te voorkomen.

Wanneer de afzuiglucht in de ruimte worden teruggevoerd, dient de ventilatiesnelheid L in de ruimte voldoende te+zijn. Let op de nationale voorschriften.

Opgelet! Dit apparaat bevat

I stof dat schadelijk is voor de lordheid. Het leegmaken en het verhoud, inclusief het

wegnemen van stofcontainer, mag alleen worden uitgevoerd door deskundigen die een passende beschermende uitrusting dragen.

Waarschuwing voor algemeen gevaar!

Voorzichtig! Gebruik het apparaat Niet zonder de ruiksaanwijzing te hebben zen!

WAARSCHUWING - bedieningspersoneel dient geinstrueerd teijken over een juist gebruik van deze stofafzuigers.

Waarschuwingsplaatje voor machines van stofklasse L:

Het apparaat is geschikt voor het afzuigen van stoffen die in lichte mate schadelijk zijn voor de gezondheid. Het apparaat is Niet geschikt voor het verminderen van houtstof in de in te ademen lucht.

Stoffen akkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal,{kunnen schadelijk zich voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, vooral in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschemingsmiddelen).

Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN3480 en UN3481) van toepassing. Informeer bij het versturen van Li-ion accupacks maar de actuel geldende voorschriften. Informeer u indien nodig ook bij uw transportbedrijf. Gecertificierde verpakking is bij Metabo vergrijgbaar.

Verstuur.Accupacks alleen als de behuizing onbeschadigd is en er geen vloeistofuit lekt.Haal het accupack voor de verzending uit de machine.De contacten gegen kortsluiting beschemmen (bijv.met tape isoleren).

5. Overzicht

Zie pagina 3.

1 Stofreservoir

2 Vergrendelsluitingen

3 Hoekschakelaar aan-/uitschakelen

4 Ogen voor het aanbrengen van een draagriem

5 Draaggreep

6 Deksel

7 Bovenste gedeelte

8 Accupuncture*

9 Ontgrendeling accupack

10 Aanzuigopening

11 Toets voor de filterreiniging "PressClean" (PC)

12 Capaciteits- en signaalindicatie (accupack)

13 Toets voor de individatie van de capaciteit

14 Draaischakelaar BOOST/ ECO/ OFF

15 Ontgrendeling deksel

16Vouwfiter

17 Draaivergrendeling vouwfelter

18 Vlies filterzak

19 Draaggreep stofreservoir

20 Blokkeringsnok

21 Aansluitmof

22 Zuigslang

23 Lader*

• afhankelijk van de uitvoering/niet inbegrepen

6. Ingebruikneming

Controleer voor de ingebruikname dat u voor het apparaat een geschikt.Accupack gebruikt.

6.1 Vlies filterzak (18) plaatsen (zie afb. A, pagina 2)

Apparaat uitschakelen, vergrendelsluitingen (2) openen. Bovenste gedeelte (7) van het stofreservoir (1) verwijderen.

Wij raden het gebruik van vlies filterzakken aan bij:

• Toepassingen, waar bijkleine hoeveelheden fijn deeltjes ontstaan (bijv. aan- en aftschuren van kleur- en laklagen, afzuigen van korte boorwerkzaamheden met geringe diameter < 10mm etc.).

• Gebruik van machines, zoals bijv. accuschurmachine, accu-kapzaag, accudecoupeerzaag, etc.

Bij gebruik van een vlies-filterzak heeft de filterreiniging geen functie.

Vlies-filterzak (18) in het stofreservoir (1)plaatsen zoals weergegeven op afb.A, pagina 2. Draaggreep van het stofreservoir (19) in de richting van de blokkeringsnokken (20) klappen en vergrendelen. Bovenste gedeelte (7) weeer terugplaatsen en de vergrendelsluitingen (2) sluiten.

6.2 Accupack

Het accupack (8) voor gebruik opladen.

Laad het accupack bij vermogensverlies weeer op. De optimale opslagtemperatuur ligtussen 10^ en 30^ .

Capaciteits- en signaalindicatie (12):

• Druk op toets (13) waarna de laadtoestand worden aangegeven door de LED-lampen.
• Wanner een LED-lampje knippert, is het accupack bijna leeg en moet waar worden opgeladen.

6.3 Accupack verwijderen,plaatsen

Verwijderen: accupack-ontgrendeling (9) drukken en accupack (8) eruit trekken.

Plaatsen: accupack (8) erop schuiven tot deze vast klikt.

6.4 Draagriem

Indien gewenst de haken van de Metabo-draagriem aan beiden ogen (4) links en rechts aan het apparaat inhaken. De draagriem instellen op de gewenste lengte.

Dragen:

Alleen zonder aangesloten zuigerslang (22) dragen.

Het apparaat alleen in uitgeschakelde toestand dragen.

Het apparaat mag uitsluitend met de Metabodraagriem worden gedragen.

Het apparaat mag NIET met de draagriem om de nek worden gedragen.

7. Het apparatus

7.1 Aan-/uitschakelen

Voor het inschakelen van het apparaat要去 de zuigerslang uit de behuizing worden gehaald, om oververhitting te voorkomen.

Voor het inschakelen van het apparaat het dienovereenkomstige zuigvermogen met behulp van de draaischakelaar (14) instellen:

"BOOST":hoog zuigvermogen

Werkzaamheden met een boor
stofzuigadapter (DDE 14, 6.30829),
aanbevolen bij geprofileerde oppervlakken
zoals bijv. vloerbedekkingen.

"ECO": gemiddeld zuigvermogen

Aanbevolen bij gladde oppervlakken, geringe stofontwikkelende accuapparaten (accuschuurmachine, accu-kapzaag, accudecoupeerzaag, etc.), ...

"OFF":uit (transportzekering)

• Deactiveert de hoekschakelaar (3)

Met behulp van de hoekschakelaar (3) het apparaat aan-/uitschakelen.

Het zuigvermögen kan ook aan het ingeschakelde apparaat worden veranderd.

NEDERLANDSnl

7.2 PressClean

Om de vouwfelter (16) met behulp van een krachtige luchtstroom te reinigen: draaischakelaar (14) op BOOST, aansluitmof (21) of aanzuigopening (10) dicht honden en hierbij meerere keren de toets (11) drukken (minstens 3 keer drukken).

8. Gebruik

8.1 Droog zuigen

WAARSCHUWING - deze machine is alleen bestemd voor droge toepassingen.

Alleen met droge vouwfelter (16), apparaat en toebehoor zuigen. In vochtige toestand kan het stof zich vasthechten en een korst vormen.

Apparaat mag nicht zonder gemonteerde vouwfelter (16) worden ingeschakeld.

8.2 Transport

Zuigerslang (22) van de aanzuiigopening (10)
trekken en dievenovereenkomstig afb.C op pagina 2
opbergen in de behuizing. Bij startpositie 1.
Uiteinde van de slang erinplaatsen en met de klok
mee de slang in de behuizing om de zuiger draaien.

Bovenste gedeelte (7)要去veilig+zijnverbonden met het stofreservoir (1)-controleer,of de vergrendelsluitingen (2)zijn gesloten.

Draaischakelaar (14) op "OFF" zetten (transportzekering).

Reserve-accupack (24) overeenkomstig afb. B op pagina 2 aanbrengen. Langs de gemonteerde ribbelsaarbeneden schuiven (richting van de pijl).

Lader (23) overeenkomstig afb. B op pagina 2 aanbrengen. Langs de gemonteerde ribbels in de lader schuiven (richting van de pijl).

9. Reiniging

9.1 Algemene reinigingsvoorschriften

Stofreservoir (1) en toebehoor met water reinigen.
Bovenste gedeelte (7) met een vochtig doeke afvegen.

Opgelet! Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegemen van stofcontainer, mag alleen worden uitgevoerd door deskundigen die een passende beschemende uitrusting dragen.

Reservoir leegmake

Alleen toegestaan bij stoffen met Werkplekgrensaarden >1mg / m^3

Draaischakelaar (14) op "OFF"
- Accupack (8) verwijderen.
- Vergrendelsluitingen (2) openen. Bovenste gedeelte (7) van het stofreservoir (1) verwijdersen.
- Reservoir ledigen.

Vlies-filterzak verwijderen

• Draaischakelaar (14) op "OFF"
• Accupack (8) verwijderen.

• Vergrendelsluitingen (2) openen. Bovenste gedeelte (7) van het reservoir (1) nemen.

• Draaggreep van het stofreservoir omleggen (ontgrendelen).

• Vlies-filterzak (18) voorzichtig eruit halen en met behulp van de trekbanden de vlies-filterzak sluiten.
• Zuigproduct conform de wettelijkke voorschriften als afval afvoeren.

Vouwfilter met behulp van PressClean reinigen

• Vouwffilter in overeenstemming met hoofdstuk 7.2 reinigen

Vouwfelter manueel reinigen

• Vouwffilter in overeenstemming met hoofdstuk 10.2 verwijdersen
• Het vuil dat op het vouwffilter (16) vastzit, vanijd totijd afkloppen. Bij sterke verontreiniging kan de filter met water (max. 3X, dan neue vouwffilter plaatsen) en een zachte borstel worden gereinigd. Daarna goed lately drogen.

10. Onderhoud

10.1 Algemene informatatie

Voor ieder onderhoud het apparaat uitschakelen en de accu verwijdersen.

Het apparatus reinigen (zie hoofdstuk 9.).

Voor het onderhoud door de gebruiker moet de zuiger gedemonteerd, schoongemaakt en onderhonden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel en andere Personen.

Voorzorgsmaatregelen

Tot de passende voorzorgsmaatregelen behorende reniging alvorens te demonteren, het treffen van maatregelen voor de lokaal gefilterde gecontroleerde ventilatie op deplaats waar het apparaat worden gedemonteerd, de reniging van het onderhoudsgebied en een geschikte persoonlijke veiligheidsuitrusting.

Bij het uitvoeren van onderhouds- en reparatiewerkzaamheden dienen alle verontreinigde voorwerpen die Niet maar tevredenheid gereinigd+kennen worden, te worden afgevoerd. Dergelijkke voorwerpen要去en in ondoorlaatbare zakken in overeenstemming met de geldige bepalingen voor het afvoeren van dergelijk afval worden verwijderd.

10.2 Vouwfilter (16) verrangen

• Vouwfilter voor het verrangen nog een koer reinigen ("PressClean"zie hoofdstuk 7.2)
  -Draaischakelaar (14) op "OFF
• Accupack (8) verwijderen.
• Vergrendelsluitingen (2) openen. Bovenste gedeelte (7) van het stofreservoir (1) verwijdersen.
• Draaivergrendeling (17) beneden aan het onderste gedeelte (zie afb. A, pagina 2) zo draaien, dat de vouwffilter (16) kan worden verwijderd.
• De verwijderde vouwfelter (16) direct in een stofdichte kunststof zak verpakken en in overeenstemming met de bepalingen afvoeren.
• Nieuwe vouwfelter (16) plaatsen, draaivergrendeling (17) sluiten. Hierbij op een

nauwkeurige en stevige montage van de vouwfelter letten.

Er dient minstens eén keer per staat door de fabrikant of door een geinstrueerde persoon een stofftechnische controle te worden uitgevoerd, bijv. op beschadiging van de filter, dichtheid van het apparaat.

11. Storingen verhelpen

Afnemen van het zuigvermogen:

Neem de instructies in hoofdstuk 9. Reiniging in acht.

• Vouwfilter (16) verontreinigd? - reinigen.
• Vlies-filterzak (18) vol? - verrangen.
• Stofreservoir (1) vol? - leegmaken.
• Mondstuik, buis of slang verstopt? - reinigen.
• Accupack (8) zwak. - Accupack (8) laden / verrangen

Apparaat start nicht:

• Accupack (8) leeg? - Accupack (8) laden/ verrangen.
• Draaischakelaar (14) op "OFF"? - Draaischakelaar (14) op "ECO" of "BOOST" zetten. Zie hoofdstuk 7.1.

Aan de uitgang komen deeltjes eruit:

• Vouwfilter defect? -Vouwfilter controlleren en indien nodig verrangen (zie hoofdstuk 10.2).

Het apparaat worden zelfstandig uitgeschakeld:

Oorzaken en oplossingen:

• Accupack bijna leeg: (de elektronica beschermt het accupack gegen schade als gevolg van diepteontlading). Knippert er een LED-lampje (12), dan is het accupack bijna leeg. Eventueel op toets (13) drukken en de laadtoestand aan de hand van de LED-lampjes (12) controlleren. Is het accupack bijna leeg, dan要去 het werk opgeladen worden!
• Accupack nicht juist geplaatst: controlleren en corrigeren.
• Langer aanhoudende overbelasting van het apparaat leidt tot temperatuurafhankelijk uitschakeling.

Laat het apparaat of het accupack afkoelen.

Opmerking: Als de zuigslang voor het inschakelen van het apparaat Niet UIT de behuizing worden verwijderd, leidt dit tot oververhitting van het apparaat.

Opmerking: Voelt het.Accupack zeer warm aan, dan is het mogelijk het accupack in een "AIR COOLED"-lader sneller af te koelen.

Geen ingrepen aan het apparaatuitvoeren. Neem contact op met een geauthoriseerde werkplaats of de Metaboklantendienst (zie hoofdstuk 13. Reparatie)

12. Toebehoren

Gebruik alleen originele Metabo-accupacks en Metabo-toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Als u toebehoren wilt aanschaffen, doe dit dan bij uw leverancier.

A Oplaadapparaten: ASC 145, ASC 55, enz.
B Accupacks met verschillende capaciteiten. Koop alleen accupacks met de bij uw apparaat passende spanning: 5,2 Ah (6.25592); 4,0 Ah (6.25591); 3,0 Ah (6.25594); etc.

C Zuigslang (6.30176)

D Mondstukken: zuigmondstuk (6.30320); voegenmondstuk (60.30323)

E Vlakke vowfilter (6.30172)

F Vlakke vouvfilter (HEPA) (6.30175)

G Vlies-filterzak (6.30173)

H Rolplank (6.30174)

Completet toebehorenprogramma, zie www.metabo.com of de catalogus.

13. Reparatie

Reparaties aan apparaten mogen uitsluitend door een erkendevakman worden uitgevoerd!

Alleen originele Metabo-reserveonderdelen gebruiken.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Accu-packs mogen nicht bij het huisvuil worden gegood! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar!

Accu-packs Niet in het water gooien.

Alleen voor EU-landen: Geef uw apparaten nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervanaar nationale wetgeving moeten oude apparaten gescheiden ingezameld en op milieuvriendelijkje wijze afgevoerd worden.

Ontlaad eerst het accu-pack in het elektrisch gereedschap alvorens deze af te voeren. De

NEDERLANDSnl

contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting op de gegevens van pagina 2.

Wijzigingen en technische verbeteringen voorbehonden.

K =stofklasse. Conform EN 60335-2-69.
Ixbxh =afmetingen buitenkant

U=netspanning

S_ =zuigslangdiameter

SL =length zuigslang

p_U1 =max. onderdruk (van slang)

p_U2 =max. onderdruk (van ventilator)

A = filtervlik

V_1 / 1 = luchtvermogen (van slang)

V_1 / 2 = luchtvermogen (van ventilator)

D_ 1 = max . debiet (van slang)

Typische A-gekwalificeerd geluidsniveau:

LpA =geluidsdrukniveauau

LWA =geluidsvermogensniveau

K_pA K_WA = onzekerheid

Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.

Draag gehoorbescherming!

Meetgegevens vastgesteld volgens de norm EN 60704.

Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
