AS 18 L PC - Staubsauger METABO - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG AS 18 L PC METABO

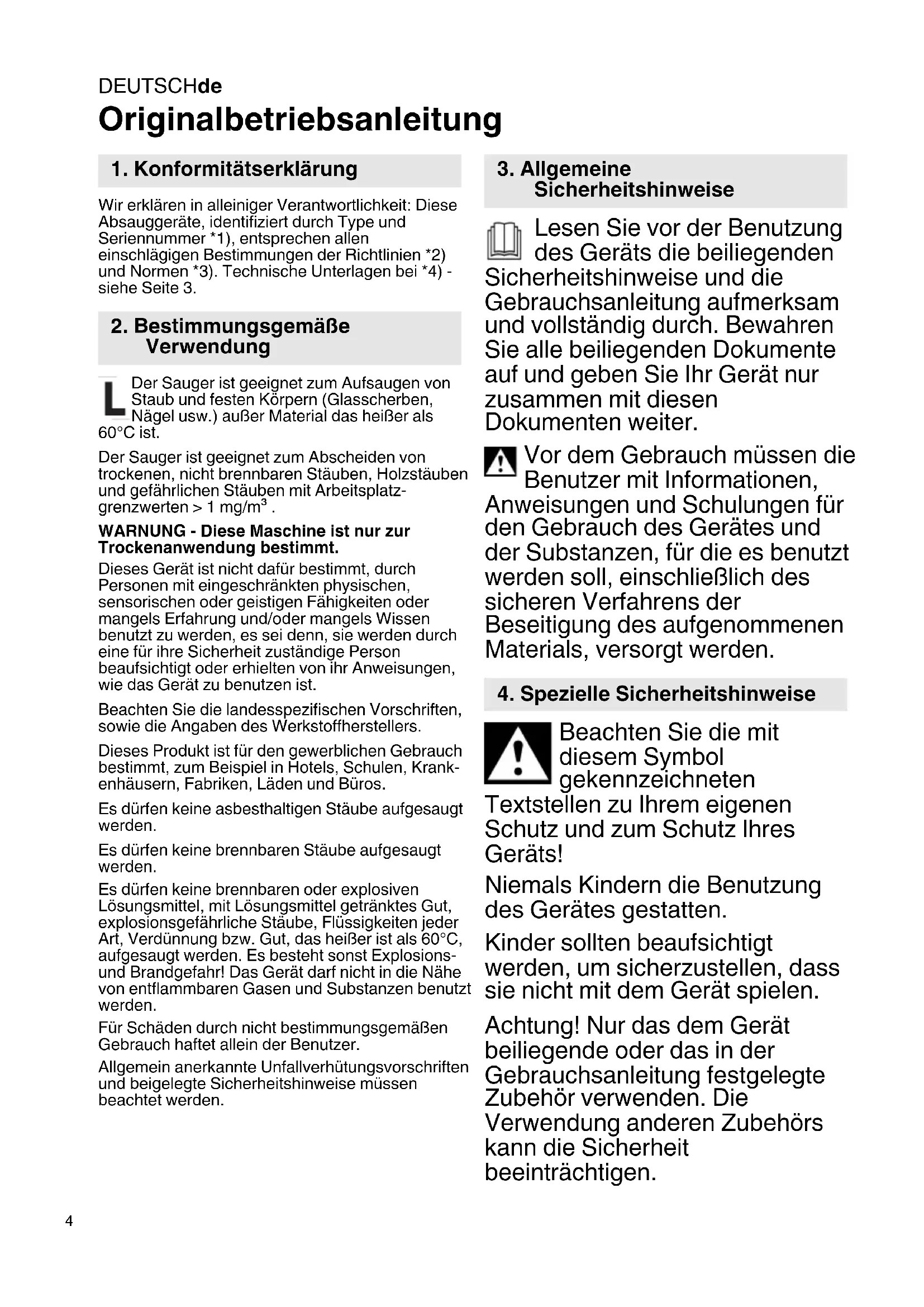

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Absauggeräte, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. Der Sauger ist geeignet zum Aufsaugen von Staub und festen Körpern (Glasscherben, Nägel usw.) außer Material das heißer als 60°C ist. Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, Holzstäuben und gefährlichen Stäuben mit Arbeitsplatz- grenzwerten > 1 mg/m³ . WARNUNG - Diese Maschine ist nur zur Trockenanwendung bestimmt. Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Beachten Sie die landesspezifischen Vorschriften, sowie die Angaben des Werkstoffherstellers. Dieses Produkt ist für den gewerblichen Gebrauch bestimmt, zum Beispiel in Hotels, Schulen, Krank- enhäusern, Fabriken, Läden und Büros. Es dürfen keine asbesthaltigen Stäube aufgesaugt werden. Es dürfen keine brennbaren Stäube aufgesaugt werden. Es dürfen keine brennbaren oder explosiven Lösungsmittel, mit Lösungsmittel getränktes Gut, explosionsgefährliche Stäube, Flüssigkeiten jeder Art, Verdünnung bzw. Gut, das heißer ist als 60°C, aufgesaugt werden. Es besteht sonst Explosions- und Brandgefahr! Das Gerät darf nicht in die Nähe von entflammbaren Gasen und Substanzen benutzt werden. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Lesen Sie vor der Benutzung des Geräts die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Gerät nur zusammen mit diesen Dokumenten weiter. Vor dem Gebrauch müssen die Benutzer mit Informationen, Anweisungen und Schulungen für den Gebrauch des Gerätes und der Substanzen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials, versorgt werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Geräts! Niemals Kindern die Benutzung des Gerätes gestatten. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Achtung! Nur das dem Gerät beiliegende oder das in der Gebrauchsanleitung festgelegte Zubehör verwenden. Die Verwendung anderen Zubehörs kann die Sicherheit beeinträchtigen.

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCH de

Andere Arbeiten als hier beschrieben, dürfen nicht ausgeführt werden. Bei Zweckentfremdung, unsachgemäßer Bedienung oder nicht fachgerechter Reparatur, wird keine Haftung für eventuelle Schäden übernommen. Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist. Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Akkupacks vor Nässe schützen! Akkupacks nicht dem Feuer aussetzen! Keine defekten oder deformierten Akkupacks verwenden! Akkupacks nicht öffnen! Kontakte der Akkupacks nicht berühren oder kurzschließen! Aus defekten Li-Ion- Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung! Bei einer defekten Maschine den Akkupack entfernen. Geräte einschließlich Zubehör nicht in Betrieb nehmen wenn: - Gerät erkennbare Schäden (Risse/Brüche) aufweist, - der Akkupack defekt ist, - Verdacht auf einen unsichtbaren Defekt (nach einem Sturz) besteht. Düse, Schlauch oder Rohr nicht auf Menschen oder Tiere richten. Nie auf das Gerät steigen oder sitzen. Das Gerät darf mit max.100kg belastet werden. Den Schlauch immer so verlegen, dass keine Stolpergefahr besteht. Gerät nicht unbeaufsichtigt lassen. Der Sauger darf im Freien nicht verwendet oder aufbewahrt werden. ACHTUNG - Diese Maschine darf nur in Innenräumen verwendet oder aufbewahrt werden. Säure, Azeton und Lösungsmittel können Geräteteile anätzen. Vor jeder Wartung, dem Reinigen des Gerätes und nach jedem Gebrauch das Gerät ausschalten und Akkupack entnehmen. Dampfstrahlgeräte und Hoch- druckreiniger dürfen zur Reinigung des Saugers nicht verwendet werden. Verkeimung durch langfristig nicht erfolgte Reinigung, speziell beim Einsatz in lebensmittelverarbei- tenden Betrieben: Immer sofort nach Gebrauch das Gerät reinigen und desinfizieren.DEUTSCHde

Gerät nie bei Regen oder Gewitter im Freien öffnen. Das Gerät nicht bei tiefen (<-20°C) oder sehr hohen (>40°C) Temper- aturen benutzen. Das Gerät darf nicht in explosions- gefährdeten Räumen betrieben werden. Auf sicheren Stand des Saugers achten. Vor Einschalten des Saugers muss der Saugschlauch aus dem Gehäuse entfernt werden, um eine Überhitzung zu vermeiden. Es muss eine ausreichende Luftwechselrate L in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Beachten Sie Ihre nationale Bestimmung. Achtung! Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen. Warnung vor allgemeiner Gefahr! Vorsicht! Benutzen Sie das Gerät nicht, ohne die Gebrauchsanleitung gelesen zu haben! WARNUNG - Bedienungsper- sonen müssen angemessen in den Gebrauch dieser Sauger unterwi- esen werden. Warnschild für Maschinen der Staubklasse L: Das Gerät ist geeignet zum Absaugen leicht gesundheitsgefährdender Stoffe. Das Gerät ist nicht geeignet zur Reduzierung von Holzstaub in der Atemluft. Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Transport von Li-Ion- Akkupacks: Der Versand von Li-Ion-Akkupacks unterliegt dem Gefahrengutrecht (UN3480 und UN3481). Klären Sie beim Versand von Li-Ion- Akkupacks die aktuell gültigen Vorschriften. Informieren Sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich. Versenden Sie Akkupacks nur, wenn das Gehäuse ungeschädigt ist und keine Flüssigkeit austritt. zum Versenden den Akkupack ausDEUTSCH de

der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z.B. mit Klebeband isolieren). Siehe Seite 3. 1 Staubbehälter 2 Rastverschlüsse 3 Eckschalter Ein- / Ausschalten 4 Ösen zum Anbringen eines Tragegurts 5 Tragegriff 6 Deckel 7 Oberteil 8 Akkupack* 9 Akkupack-Entriegelung 10 Ansaugöffnung 11 Taste zur Filterabreinigung „PressClean“ (PC) 12 Kapazitäts- und Signalanzeige (Akkupack) 13 Taste der Kapazitätsanzeige 14 Drehschalter BOOST/ ECO/ OFF 15 Entriegelung Deckel 16 Faltenfilter 17 Drehverriegelung Faltenfilter 18 Vlies-Filterbeutel 19 Tragegriff Staubbehälter 20 Rastnasen 21 Anschlussmuffe 22 Saugschlauch 23 Ladegerät* 24 Ersatz-Akkupack* 25 Saugdüsen*

• ausstattungsabhängig / nicht im Lieferumfang enthalten Überprüfen Sie vor Inbetriebnahme, dass Sie einen für das Gerät geeigneten Akkupack verwenden.

6.1 Vlies-Filterbeutel (18) einsetzen (siehe

Abb. A, Seite 2) Gerät ausschalten, Rastverschlüsse (2) öffnen. Oberteil (7) vom Staubbehälter (1) nehmen. Wir empfehlen die Verwendung von Vlies- Filterbeuteln bei: - Anwendungen, wo kleine Mengen von Feinstaub entstehen (z.B. An- und Abschleifen von Farb- und Lackbeschichtungen, Absaugen von kurzen Bohrarbeiten mit geringen Durchmessern < 10 mm, etc.). - Einsatz von Maschinen, wie z.B.: Akkuschleifer, Akkukappsägen, Akku Stichsägen, etc. Bei Verwendung eines Vlies-Filterbeutels ist die Filterabreinigung ohne Funktion. Vlies-Filterbeutel (18) in Staubbehälter (1) einsetzen wie in Abb.A, Seite 2 abgebildet. Tragegriff des Staubbehälters (19) in Richtung Rastnasen (20) klappen und einrasten. Oberteil (7) wieder aufsetzen und Rastverschlüsse (2) schließen.

Vor der Benutzung den Akkupack (8) aufladen. Laden Sie den Akkupack bei Leistungsabfall wieder auf. Die optimale Aufbewahrungstemperatur liegt zwischen 10°C und 30°C. Kapazitäts- und Signalanzeige (12): - Taste (13) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt. - Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden.

6.3 Akkupack entnehmen, einsetzen

Entnehmen: Akkupack-Entriegelung (9) drücken und Akkupack (8) herausziehen. Einsetzen: Akkupack (8) bis zum Einrasten aufschieben.

Bei Bedarf Haken des Metabo-Tragegurts an beiden Ösen (4) links und rechts am Gerät einhaken. Den Tragegurt auf die gewünschte Länge einstellen. Tragen: Nur ohne angeschlossenen Saugschlauch (22) tragen. Das Gerät nur in ausgeschaltetem Zustand tragen. Das Gerät darf ausschließlich mit dem Metabo-Tragegurt getragen werden. Das Gerät darf NICHT mit dem Tragegurt um den Hals getragen werden.

7.1 Ein-/Ausschalten

Vor Einschalten des Geräts den Saugschlauch aus dem Gehäuse entfernen um eine Überhitzung zu vermeiden. Vor Einschalten des Geräts die entsprechende Saugleistung über Drehschalter (14) einstellen: „BOOST“: hohe Saugleistung - Arbeiten mit einem Bohr Staubabsaugadapter (DDE 14, 6.30829), empfohlen bei profilierten Oberflächen wie z.B. Teppichböden. „ECO“: mittlere Saugleistung - Empfohlen bei glatten Oberflächen, geringen staubentwickelnden Akkugeräten (Akkuschleifer, Akkukappsäge, Akku Stichsäge, etc.), ... „OFF“: Aus (Transportsicherung) - Deaktiviert den Eckschalter (3) Am Eckschalter (3) das Gerät ein-/ausschalten. Die Saugleistung kann auch bei laufendem Gerät verändert werden.

7. Das GerätDEUTSCHde

Um den Faltenfilter (16) durch einen starken Luftstrom zu reinigen: Drehschalter (14) auf Stellung BOOST, Anschlussmuffe (21) oder Ansaugöffnung (10) zuhalten und dabei Taste (11) mehrmals betätigen (mind. 3-mal drücken).

WARNUNG - Diese Maschine ist nur zur Trockenanwendung bestimmt. Nur mit trockenem Faltenfilter (16), Gerät und Zubehör saugen. Im feuchten Zustand kann Staub haften bleiben und verkrusten. Gerät darf ohne montierten Faltenfilter (16) nicht eingeschaltet werden.

Saugschlauch (22) von Ansaugöffnung (10) abziehen und entsprechend Abb.C auf Seite 2 im Gehäuse unterbringen. Bei Startposition 1. Schlauchende einlegen und im Uhrzeigersinn den Schlauch im Gehäuse um den Sauger herum aufwickeln. Oberteil (7) muss sicher mit Staubbehälter (1) verbunden sein - prüfen Sie, dass die Rastverschlüsse (2) geschlossen sind. Drehschalter (14) in Stellung „OFF“ bringen (Transportsicherung). Ersatz- Akkupack (24) entsprechend der Abb. B auf Seite 2 unterbringen. Entlang der angebrachten Rippen nach unten aufschieben (Pfeilrichtung). Ladegerät (23) entsprechend der Abb. B auf Seite 2 unterbringen. Entlang der angebrachten Rippen in das Ladegerät-Depot schieben (Pfeilrichtung).

9.1 Allgemeine Reinigungshinweise

Staubbehälter (1) und Zubehör mit Wasser reinigen. Oberteil (7) mit feuchtem Tuch abwischen. Achtung! Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen. Behälterentleerung Nur zulässig bei Stäuben mit Arbeitsplatzgrenzwerten > 1mg/m

- Drehschalter (14) in Stellung „OFF“ - Akkupack (8) entnehmen. - Rastverschlüsse (2) öffnen. Oberteil (7) vom Staubbehälter (1) nehmen. - Behälter auskippen. Vlies-Filterbeutel entsorgen - Drehschalter (14) in Stellung „OFF“ - Akkupack (8) entnehmen. - Rastverschlüsse (2) öffnen. Oberteil (7) vom Behälter (1) nehmen. - Tragegriff des Staubbehälters umlegen (entrasten). - Vlies-Filterbeutel (18) vorsichtig herausnehmen und mithilfe der Zugbänder den Vlies-Filterbeutel verschließen. - Sauggut gemäß den gesetzlichen Bestimmungen entsorgen. Faltenfilter über PressClean reinigen - Faltenfilter entsprechend Kapitel 7.2 reinigen Faltenfilter manuell reinigen - Faltenfilter entsprechend Kapitel 10.2 entnehmen - Den am Faltenfilter (16) haftenden Schmutz von Zeit zu Zeit abklopfen. Bei starker Verschmutzung kann der Filter mit Wasser (max. 3x, dann neuen Faltenfilter einsetzen) und einer weichen Bürste gereinigt werden. Anschließend gut trocknen lassen.

10.1 Allgemeine Hinweise

Vor jeder Wartung, das Gerät ausschalten und den Akku entfernen. Das Gerät reinigen (siehe Kapitel 9.). Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Vorsichtsmaßnahmen Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, an der der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung. Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufrieden stellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

10.2 Faltenfilter (16) erneuern

- Faltenfilter vor dem Wechsel noch einmal abreinigen („PressClean“ siehe Kapitel 7.2) - Drehschalter (14) in Stellung „OFF“ - Akkupack (8) entnehmen. - Rastverschlüsse (2) öffnen. Oberteil (7) vom Staubbehälter (1) nehmen. - Drehverriegelung (17) unten am Oberteil (siehe Abb. A, Seite 2) so verdrehen, dass Faltenfilter (16) entnommen werden kann. - Den entnommenen Faltenfilter (16) sofort in einen staubdichten Kunststoffbeutel verschließen und bestimmungsgemäß entsorgen. - Neuen Faltenfilter (16) einsetzen, Drehverriegelung (17) schließen. Dabei auf sauberen und festen Sitz des Faltenfilters achten.

10. WartungDEUTSCH de

10.3 Technische Überprüfung

Es ist mindestens jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z.B. auf Beschädigung des Filters, Dichtigkeit des Gerätes. Nachlassen der Saugleistung: Beachten Sie die Hinweise im Kapitel 9. Reinigung.

• Faltenfilter (16) verschmutzt? - reinigen.

• Vlies-Filterbeutel (18) voll? - wechseln.

• Staubbehälter (1) voll? - entleeren.

• Düse, Rohre oder Schlauch verstopft?- reinigen.

• Akkupack (8) schwach? - Akkupack (8) laden / wechseln Gerät läuft nicht an:

• Akkupack (8) leer? - Akkupack (8) laden / wechseln.

• Drehschalter (14) in Stellung „OFF“ ? - Drehschalter (14) auf „ECO“ oder „BOOST“ stellen. Siehe Kapitel 7.1. Am Auslass treten Partikel aus:

• Faltenfilter defekt? -Faltenfilter kontrollieren und ggf. austauschen (s. Kapitel 10.2). Das Gerät wurde selbsttätig abgeschaltet: Ursachen und Abhilfe:

• Akkupack fast leer: (Die Elektronik schützt den Akkupack vor Schaden durch Tiefstentladung). Blinkt eine LED-Leuchte (12), ist der Akkupack fast leer. Ggf. Taste (13) drücken und den Ladezustand an den LED-Leuchten (12) prüfen. Ist der Akkupack fast leer, muss er wieder aufgeladen werden!

• Akkupack nicht richtig eingeschoben: Überprüfen und korrigieren.

• Länger andauernde Überlastung des Geräts führt zur Temperaturabschaltung. Lassen sie Gerät oder Akkupack abkühlen. Hinweis: Wird der Saugschlauch vor Einschalten des Geräts nicht aus dem Gehäuse entfernt, führt dies zur Überhitzung des Geräts. Hinweis: Fühlt sich der Akkupack sehr warm an, ist das Abkühlen des Akkupacks in einem „AIR COOLED“-Ladegerät schneller möglich. Keine Eingriffe in das Gerät vornehmen. Wenden Sie sich an eine autorisierte Werkstatt oder den Metabo-Kundendienst (siehe Kapitel 13. Reparatur)

Verwenden Sie nur original Metabo-Akkupacks und Metabo Zubehör. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler. A Ladegeräte: ASC 145 , ASC 55, etc. B Akkupacks verschiedener Kapazität. Kaufen Sie nur Akkupacks mit der zu Ihrem Gerät passenden Spannung: 5,2 Ah (6.25592); 4,0 Ah (6.25591); 3,0 Ah (6.25594); etc. C Saugschlauch (6.30176) D Düsen: Saugdüse (6.30320); Fugendüse (60.30323) E Flachfaltenfilter (6.30172) F HEPA-Flachfaltenfilter (6.30175) G Vlies-Filterbeutel (6.30173) H Rollbrett (6.30174) Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Reparaturen an Geräten dürfen nur durch eine Elektrofachkraft ausgeführt werden! Nur original Metabo-Ersatzteile verwenden. Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service. Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück! Akkupacks nicht ins Wasser werfen. Nur für EU-Länder: Werfen Sie Geräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Geräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Vor dem Entsorgen den Akkupack im Elektrowerk- zeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren). Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fortschritts vorbehalten. K =Staubklasse. Gemäß EN 60335-2-69. LxBxH =Außenmaße U =Netzspannung

=Saugschlauchdurchmesser

=max. Unterdruck (am Schlauch)

11. Störungsbeseitigung

15. Technische DatenDEUTSCHde

=max. Unterdruck (am Gebläse) A =Filterfläche

l/min1 =Luftleistung (am Schlauch)

l/min2 =Luftleistung (am Gebläse)

max1 =max. Durchflussmenge (am Schlauch)

max2 =max. Durchflussmenge (am Gebläse) V =max. Behältervolumen Typische A-bewertete Schallpegel:

=Schallleistungspegel

= Unsicherheit Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen! Messwerte ermittelt gemäß EN 60704. Gleichstrom Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).ENGLISH en
