MANUAL DE USUARIO AS 18 L PC METABO

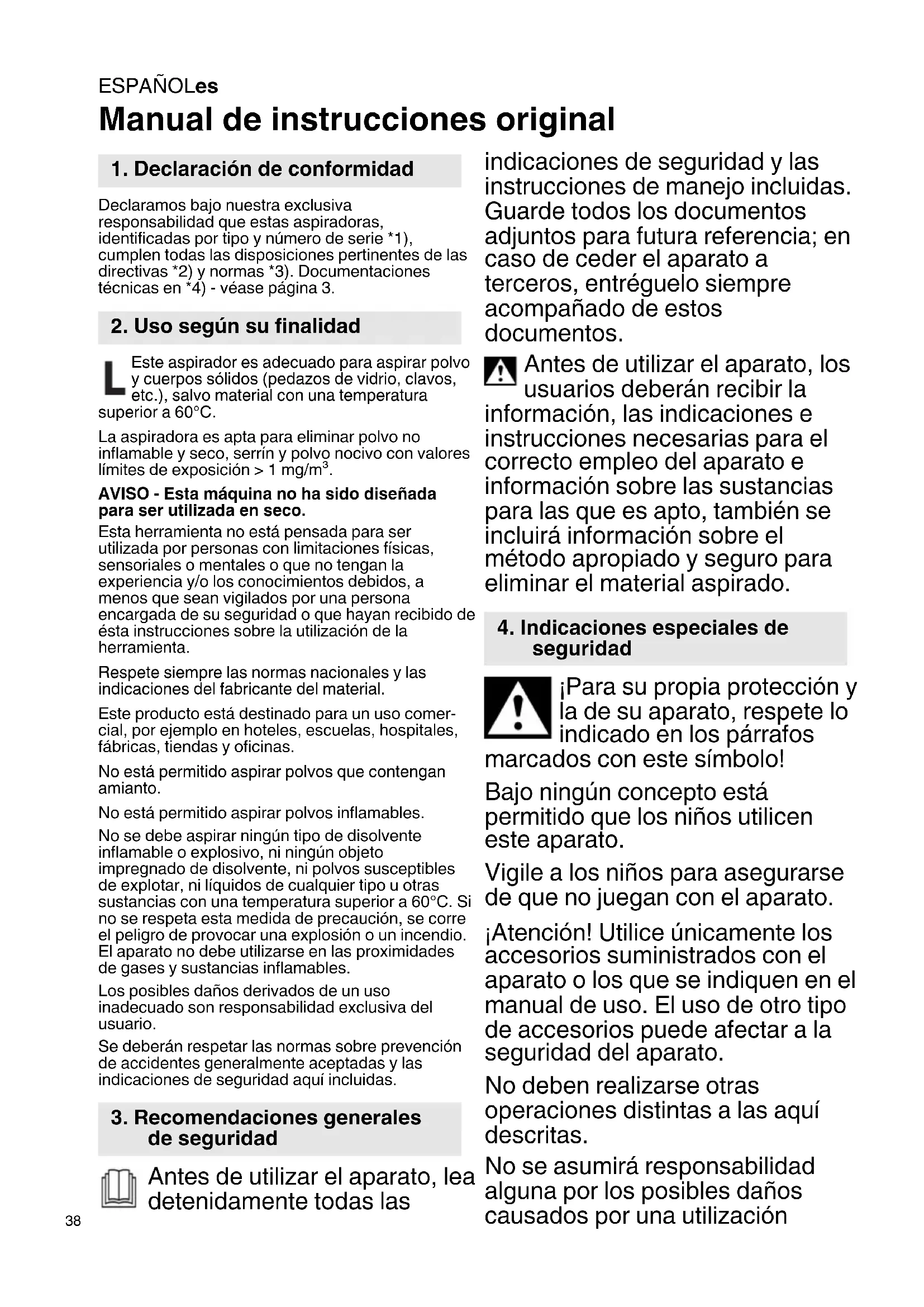

Manual de instrucciones original Declaramos bajo nuestra exclusiva responsabilidad que estas aspiradoras, identificadas por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - véase página 3. Este aspirador es adecuado para aspirar polvo y cuerpos sólidos (pedazos de vidrio, clavos, etc.), salvo material con una temperatura superior a 60°C. La aspiradora es apta para eliminar polvo no inflamable y seco, serrín y polvo nocivo con valores límites de exposición > 1 mg/m³. AVISO - Esta máquina no ha sido diseñada para ser utilizada en seco. Esta herramienta no está pensada para ser utilizada por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta. Respete siempre las normas nacionales y las indicaciones del fabricante del material. Este producto está destinado para un uso comer- cial, por ejemplo en hoteles, escuelas, hospitales, fábricas, tiendas y oficinas. No está permitido aspirar polvos que contengan amianto. No está permitido aspirar polvos inflamables. No se debe aspirar ningún tipo de disolvente inflamable o explosivo, ni ningún objeto impregnado de disolvente, ni polvos susceptibles de explotar, ni líquidos de cualquier tipo u otras sustancias con una temperatura superior a 60°C. Si no se respeta esta medida de precaución, se corre el peligro de provocar una explosión o un incendio. El aparato no debe utilizarse en las proximidades de gases y sustancias inflamables. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas. Antes de utilizar el aparato, lea detenidamente todas las indicaciones de seguridad y las instrucciones de manejo incluidas. Guarde todos los documentos adjuntos para futura referencia; en caso de ceder el aparato a terceros, entréguelo siempre acompañado de estos documentos. Antes de utilizar el aparato, los usuarios deberán recibir la información, las indicaciones e instrucciones necesarias para el correcto empleo del aparato e información sobre las sustancias para las que es apto, también se incluirá información sobre el método apropiado y seguro para eliminar el material aspirado. ¡Para su propia protección y la de su aparato, respete lo indicado en los párrafos marcados con este símbolo! Bajo ningún concepto está permitido que los niños utilicen este aparato. Vigile a los niños para asegurarse de que no juegan con el aparato. ¡Atención! Utilice únicamente los accesorios suministrados con el aparato o los que se indiquen en el manual de uso. El uso de otro tipo de accesorios puede afectar a la seguridad del aparato. No deben realizarse otras operaciones distintas a las aquí descritas. No se asumirá responsabilidad alguna por los posibles daños causados por una utilización

1. Declaración de conformidad

2. Uso según su finalidad

3. Recomendaciones generales

4. Indicaciones especiales de

distinta al propio fin del aparato, un mal uso o una reparación técnicamente incorrecta. Asegúrese de que la herramienta esté desconectada al insertar la batería. Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza. Proteja la batería contra la humedad. No ponga la batería en contacto con el fuego. No utilice baterías defectuosas o deformadas. No abra la batería. No toque ni ponga en cortocircuito los contactos de la batería. ¡De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable! En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico. Retirar siempre la batería si la máquina está defectuosa. No deben ponerse en marcha los aparatos, accesorios incluidos, si: - el aparato presenta daños (grietas, roturas), - la batería está defectuosa, - Se sospecha que se ha producido algún daño invisible (después de una caída). No dirija la boquilla, la manguera o el tubo hacia personas o animales. No se siente ni se suba nunca sobre el aparato. La carga máxima del aparato deberá ser 100 kg como máximo. Coloque la manguera siempre de tal manera que no exista peligro de tropezar. Controle siempre el aparato. La aspiradora no se debe utilizar ni guardar al aire libre. ATENCIÓN - Guardar y emplear este aparato única- mente en espacios interiores cerrados. Los ácidos, la acetona y los disolventes pueden corroer las piezas del mismo. Antes de efectuar cualquier operación de mantenimiento y de limpieza del aparato, y después de su uso, desconectar el aparato y extraer la batería. No utilice limpiadores de chorro de vapor así como limpiadores a presión para limpiar el aspirador. La contaminación por una limpieza no realizada por mucho tiempo, especialmente en empresas de elaboración de alimentos: siempre limpiar y desinfectar el aparato después de usarlo. No abrir jamás el aparato al aire libre mientras llueva o durante una tormenta eléctrica.ESPAÑOLes

No emplear el aparato a temper- aturas muy bajas (<-20°C) ni muy altas (>40°C). El aparato no debe ser usado en espacios potencialmente explo- sivos. Asegurarse de que el aspirador mantenga una posición estable. Antes de encender la aspiradora, se debe extraer la manguera de aspiración del aparato para evitar un sobrecalentamiento. En el área de aspiración debe haber un intercambio de aire L suficiente, siempre que el aire de escape vuelva al lugar de aspiración. Respete las normas nacionales. ¡Atención! Este aparato contiene polvo perjudicial para la salud. Los procesos de vaciado y de mantenimiento, incluyendo la eliminación de los depósitos de polvo, deben ser realizados únicamente por personal especializado con el equipamiento de protección correspondiente. ¡Advertencia general! ¡Cuidado! No utilice el aparato sin haber leído antes las instrucciones de uso. AVISO - El personal que vaya a utilizar este aspirador deberá ser instruido correctamente sobre su uso. Letrero de advertencia de la clase de polvo L: El aparato es adecuado para aspirar materiales ligeramente perjudiciales para la salud. El aparato no es adecuado para eliminar del aire el polvo de la madera. El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la madera de roble o de haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con otros aditivos para el tratamiento de madera (cromato, conservante para madera). Transporte de baterías Li-Ion: El envío de baterías Li-Ion está sujeto a la ley de transporte de mercancías peligrosas (UN3480 y UN3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-Ion. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados. Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Para enviar la batería, sáquela de la máquina. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).ESPAÑOL es

Véase la página 3. 1 Recipiente de polvo 2 Cierres rápidos 3 Conexión/Desconexión de la fresa para pintura 4 Ojales para colocar una correa de transporte 5 Asa de transporte 6 Tapa 7 Parte superior 8 Batería * 9 Desenclavamiento de la batería 10 Apertura de aspirado 11 Tecla para limpieza de filtro "PressClean" (PC) 12 Indicador de capacidad y de señal (Batería) 13 Tecla del indicador de capacidad 14 Interruptor giratorio BOOST/ ECO/ OFF 15 Desbloqueo de cubierta 16 Filtro plegable 17 Bloqueo giratorio de filtro plegable 18 Bolsa de filtro de fieltro 19 Asa de transporte de recipiente de polvo 20 Saliente de enganche 21 Manguito de conexión 22 Manguera de aspiración 23 Cargador* 24 Batería de repuesto 25 Boquillas de aspiración*

• según el modelo/no incluido en el volumen de suministro Antes de la puesta en marcha, compruebe que está empleando una batería adecuada para el aparato.

6.1 Emplee la bolsa de filtro de fieltro (18)

(véase la fig. A, página 2) Apague el aparato y abra los cierres a presión (2). Retire la parte superior (7) del recipiente de polvo (1). Recomendamos la utilización de bolsas de filtro de fieltro para: - las aplicaciones en las que se generan cantidades pequeñas de polvo fino (p. ej. durante el esmerilado de capas de pintura o barniz, para aspirar durante trabajos breves de taladrado de diámetros pequeños < 10 mm, etc.), - Empleo de máquinas, como por ejemplo: rectificadoras con batería, sierras con batería, sierras de calar con batería, etc. Si se utiliza una bolsa de filtro de fieltro, el sistema de limpieza del filtro no funciona. Emplee la bolsa de filtro de fieltro (18) en el recipiente de polvo (1) como se indica en la fig. A, página 2. Pliegue en la dirección del saliente de enganche (19) y encaje el asa de transporte del recipiente de polvo (20). Vuelva a colocar la parte superior (7) y cierre los cierres a presión (2).

Cargue la batería (8) antes de utilizar el aparato. Si detecta una disminución de potencia, vuelva a cargar la batería. La temperatura óptima de almacenaje es entre 10°C y 30°C. Indicador de capacidad y de señal (12): - Al presionar el botón (13), las lámparas LED indican el nivel de carga. - Si una lámpara LED parpadea, la batería se encuentra prácticamente vacía y debe volver a cargarse.

6.3 Inserción y extracción de la batería

Extracción: pulse el desbloqueo (9) de la batería y retire la batería (8). Colocar: Colocar batería (8) hasta que encaje.

6.4 Correa de transporte

En caso necesario, enganche los ganchos de la correa de transporte de Metabo en ambos ojales (4) a la derecha y la izquierda del aparato. Ajuste la correa de transporte a la longitud deseada. Transporte: Transpórtelo siempre con la manguera de aspiración (22) desconectada. Transporte el aparato solo si está apagado. El aparato se puede transportar exclusivamente con la correa de transporte de Metabo. E aparato NO debe transportarse con la correa de transporte alrededor del cuello.

7.1 Conexión/Desconexión (On/Off)

Antes de encender el aparato, se debe extraer la manguera de aspiración de la carcasa para evitar un sobrecalentamiento. Antes de encender el aparato, se deberá ajustar la potencia de aspiración adecuada con el interruptor giratorio (14): "BOOST": potencia de aspiración elevada - Trabajos con un adaptador de aspiración de polvo para perforado (DDE 14, 6.30829), recomendado en superficies perfiladas como, por ejemplo, moquetas. "ECO": potencia de aspiración media - Recomendado en superficies lisas, aparatos con batería que levanten poco polvo (rectificadoras con batería, sierras con batería, sierras de calar con batería, etc.). "OFF": desconectado (seguro de transporte) - Desactiva el interruptor angular (3) Conectar y desconectar el aparato con el interruptor angular (3). La potencia de aspiración puede modificarse también con el aparato en marcha.

5. Descripción general

6. Puesta en servicio

7. El aparatoESPAÑOLes

Para limpiar el filtro plegable (16) con un fuerte chorro de aire: active el interruptor giratorio (14) en la posición BOOST, el manguito de conexión (21) o el orificio de aspiración (10) y pulse varias veces el botón (11) (al menos tres veces).

8.1 Aspirado en seco

AVISO - Esta máquina no ha sido diseñada para ser utilizada en seco. Aspire solamente con el filtro plegable (16), el aparato y los accesorios secos. Si lo monta cuando aún está húmedo, el polvo podría quedar pegado e incrustarse. El aparato no se puede encender sin el filtro plegable (16) montado.

Retirar la manguera de aspiración (22) del orificio de aspiración (10) y colocarla en la carcasa conforme a la fig. C de la página 2. En la posición de inicio 1. Colocar el extremo de la manguera y enrollar la manguera en la carcasa en el sentido de las agujas del reloj alrededor de la aspiradora. La parte superior (7) debe estar fijamente unida al recipiente de polvo (1), compruebe que los cierres a presión (2) estén cerrados. Coloque el interruptor giratorio (14) en la posición "OFF" (seguro de transporte). Coloque la batería de repuesto (24) conforme a la fig. B de la página 2. Desplace hacia abajo a lo largo de la nervadura (dirección de la flecha). Coloque el cargador (23) conforme a la fig. B de la página 2. Desplace hacia abajo a lo largo de la nervadura en el depósito del cargador (dirección de la flecha).

9.1 Indicaciones generales de limpieza

Lave con agua el recipiente de polvo (1) y los accesorios. Limpie la parte superior (7) con un paño húmedo. ¡Atención! Este aparato contiene polvo perjudicial para la salud. Los procesos de vaciado y de mantenimiento, incluyendo la eliminación de los depósitos de polvo, deben ser realizados únicamente por personal especializado con el equipamiento de protección correspondiente. Vaciado del depósito Sólo permitido al trabajar con polvo con Valores límite umbral de puesto de trabajo > 1mg/m

- Coloque el interruptor giratorio (14) en la posición "OFF" - Saque la batería (8). - Abra los cierres a presión (2). Retire la parte superior (7) del recipiente de polvo (1). - Vacíe el depósito. Eliminar la bolsa de filtro de fieltro * - Coloque el interruptor giratorio (14) en la posición "OFF" - Saque la batería (8). - Abra los cierres a presión (2). Retire la parte superior (7) del depósito (1). - Doble el asa de transporte del recipiente de polvo (desenganchar). - Saque con cuidado la bolsa de filtro de fieltro (18) y ciérrela con ayuda de las cintas. - Elimine el material aspirado conforme a lo establecido por la ley. Limpiado del filtro plegable con PressClean - Limpiar el filtro plegable conforme al capítulo 7.2 Limpiado manual del filtro plegable - Retire el filtro plegable conforme al capítulo 10.2 - De vez en cuando retire con suaves golpes la suciedad del filtro plegable (16). En caso de una suciedad mayor es posible limpiar el filtro con agua (máximo tres veces y colocar un nuevo filtro plegable) y con un cepillo suave. Déjelo secar bien a continuación.

10.1 Indicaciones generales

Antes de cada mantenimiento, Retirar la batería. Limpie el aparato (véase el capítulo 9.). Para el mantenimiento por parte del usuario, será necesario desmontar el aspirador, limpiarlo y mantenerlo hasta donde se pueda, sin causar ningún riesgo al personal de mantenimiento y a otras personas. Medidas de precaución Las medidas adecuadas de precaución implican la limpieza antes del desmontaje, la previsión de sistemas de aireación filtrada local a los que se conectará el aspirador, la limpieza del área de mantenimiento y el equipamiento personal de seguridad adecuado. Al realizar trabajos de mantenimiento o de reparación deben eliminarse todos los objetos que no puedan limpiarse correctamente. Estos objetos deben ser eliminados en bolsas selladas, de acuerdo con la normativa aplicable para la eliminación de dichos residuos.

10.2 Cambio del filtro plegable (16)

- Limpie el filtro plegable antes de cambiarlo una vez más ("PressClean" véase el capítulo 7.2). - Coloque el interruptor giratorio (14) en la posición "OFF" - Saque la batería (8). - Abra los cierres a presión (2). Retire la parte superior (7) del recipiente de polvo (1). - Gire el bloqueo giratorio (17) debajo de la parte superior (véase la fig. A, página 2) de manera que se pueda extraer el filtro plegable (16). - Coloque inmediatamente el filtro plegable (16) retirado en una bolsa de plástico a prueba de polvo y elimínelo conforme al uso previsto.

10. MantenimientoESPAÑOL es

- Coloque el nuevo filtro plegable (16) y cierre el bloqueo giratorio (17). Observe que el filtro plegable esté limpio y correctamente puesto.

10.3 Control técnico

El fabricante o una persona autorizada deberá realizar por lo menos una vez al año una revisión técnica del aspirador, p. ej. comprobar si el filtro está dañado o si el aparato sigue siendo estanco. Disminución de la potencia de succión Respete las indicaciones en el capítulo 9. Limpieza.

• ¿Filtro plegado (16) sucio? - limpiar.

• ¿Bolsa de filtro de fieltro (18) llena? - cambiar.

• ¿Recipiente de polvo (1) lleno? - vaciar.

• ¿Boquilla, tubos o manguera tapados?- limpiar.

• ¿Batería (8) baja? - Cargar/cambiar la batería (8) El aparato no se enciende:

• ¿Batería (8) gastada? - Cargar/cambiar la batería (8).

• ¿Interruptor giratorio (14) en la posición "OFF"? - Colocar el interruptor giratorio (14) en la posición "ECO" o "BOOST". Véase el capítulo 7.1. Aparecen particular en la salida:

• ¿Filtro plegable defectuoso? - Comprobar el filtro pelgable y sustituirlo en caso necesario (véase el capítulo 10.2). El aparato se ha apagado automáticamente: Problemas y soluciones:

• Batería casi vacía: (El sistema electrónico protege la batería de los daños causados por la descarga completa). Cuando la batería está casi vacía, parpadea un testigo LED (12). En caso necesario, pulsar el botón (13) y comprobar el nivel de carga con la lámpara LED (12). Si la batería está casi vacía, volver a cargarla.

• La batería no está bien colocada: comprobar y corregir.

• La sobrecarga del aparato durante un período prolongado provoca la desconexión por temperatura. Dejar enfriar el aparato o la batería. Nota: si no se saca de la carcasa la manguera de aspiración antes de encender el aparato, este se sobrecalentará. Advertencia: si la batería está muy caliente, es posible enfriarla más rápido con el cargador "AIR COOLED". No realice ninguna modificación en el aparato. Diríjase a cualquier taller autorizado o al servicio de asistencia al cliente de Metabo (véase el capítulo 13. Reparación)

Utilice exclusivamente baterías y accesorios originales de Metabo. Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Si necesita accesorios, diríjase a su distribuidor. A Cargadores: ASC 145 , ASC 55, etc. B Baterías de diferentes capacidades. Compre solo baterías con la tensión adecuada para el aparato: 5,2 Ah (6.25592); 4,0 Ah (6.25591); 3,0 Ah (6.25594); etc. C Manguera de aspiración (6.30176) D Boquillas: boquilla de aspiración (6.30320); boquilla para juntas (60.30323) E Filtro plegable plano (6.30172) F Filtro plegable plano (HEPA) (6.30175) G Bolsa de filtro de fieltro (6.30173) H Patín (6.30174) Para consultar el programa completo de accesorios, ver www.metabo.com o el catálogo. Las reparaciones de aparatos solamente deben ser efectuadas por electricistas especializados Use solamente piezas de repuesto originales de Metabo. En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede usted descargarse las listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados. Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio. Las baterías no pueden desecharse junto con los residuos domésticos. ¡Devuelva las baterías defectuosas o gastadas a su distribuidor Metabo! No sumerja la batería en agua. Sólo para países de la UE. No tire los aparatos a la basura. Según la directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos aplicable por ley en cada país, los aparatos usados se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente. Antes de desechar descargue la batería en la herra- mienta eléctrica. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).

11. Localización de averías

14. Protección del medio

Notas explicativas sobre la información de la página 2. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. K =Clase de polvo. Según EN 60335-2-69. LxAnxAl=dimensiones exteriores U =Tensión de la red

=Diámetro de la manguera de la aspiradora

=Longitud de la manguera de la aspiradora

=Vacío máx (en la manguera)

=Vacío máx (en el ventilador) A=Área de filtro

l/min1 =Capacidad de aire (en la manguera)

l/min2 =Capacidad de aire (en el soplador)

max1 =Caudal máximo (en manguera)

max2 =Caudal máximo (en ventilador) V =Capacidad máx. del depósito Niveles acústicos típicos compensados A:

=Nivel de intensidad acústica

=Nivel de potencia acústica

=Inseguridad Durante el trabajo, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores! Valores de medición establecidos de acuerdo con EN 60704. Corriente continua Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).
