HASZNÁLATI ÚTMUTATÓ AS 18 L PC METABO

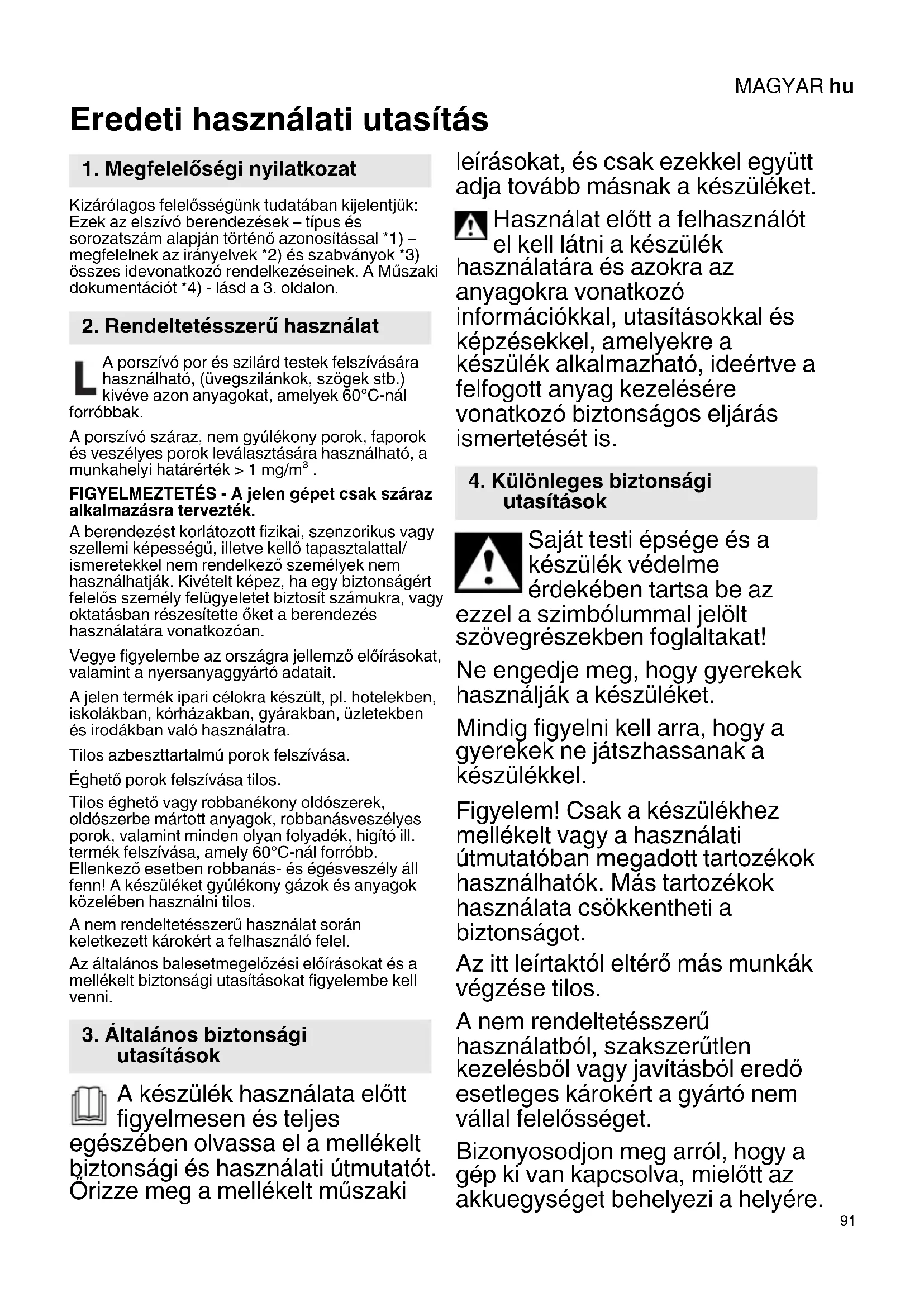

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: Ezek az elszívó berendezések – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon. A porszívó por és szilárd testek felszívására használható, (üvegszilánkok, szögek stb.) kivéve azon anyagokat, amelyek 60°C-nál forróbbak. A porszívó száraz, nem gyúlékony porok, faporok és veszélyes porok leválasztására használható, a munkahelyi határérték > 1 mg/m³ . FIGYELMEZTETÉS - A jelen gépet csak száraz alkalmazásra tervezték. A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan. Vegye figyelembe az országra jellemző előírásokat, valamint a nyersanyaggyártó adatait. A jelen termék ipari célokra készült, pl. hotelekben, iskolákban, kórházakban, gyárakban, üzletekben és irodákban való használatra. Tilos azbeszttartalmú porok felszívása. Éghető porok felszívása tilos. Tilos éghető vagy robbanékony oldószerek, oldószerbe mártott anyagok, robbanásveszélyes porok, valamint minden olyan folyadék, higító ill. termék felszívása, amely 60°C-nál forróbb. Ellenkező esetben robbanás- és égésveszély áll fenn! A készüléket gyúlékony gázok és anyagok közelében használni tilos. A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. A készülék használata előtt figyelmesen és teljes egészében olvassa el a mellékelt biztonsági és használati útmutatót. Őrizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak a készüléket. Használat előtt a felhasználót el kell látni a készülék használatára és azokra az anyagokra vonatkozó információkkal, utasításokkal és képzésekkel, amelyekre a készülék alkalmazható, ideértve a felfogott anyag kezelésére vonatkozó biztonságos eljárás ismertetését is. Saját testi épsége és a készülék védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat! Ne engedje meg, hogy gyerekek használják a készüléket. Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel. Figyelem! Csak a készülékhez mellékelt vagy a használati útmutatóban megadott tartozékok használhatók. Más tartozékok használata csökkentheti a biztonságot. Az itt leírtaktól eltérő más munkák végzése tilos. A nem rendeltetésszerű használatból, szakszerűtlen kezelésből vagy javításból eredő esetleges károkért a gyártó nem vállal felelősséget. Bizonyosodjon meg arról, hogy a gép ki van kapcsolva, mielőtt az akkuegységet behelyezi a helyére.

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből. Óvja az akkuegységet a nedvességtől! Ne tegye ki az akkuegységet tűz hatásának! Ne használjon sérült vagy deformálódott akkuegységet! Ne nyissa fel az akkuegységet! Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit! A hibás Li-ion akkuegységből enyhén savas, éghető folyadék folyhat ki! Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek! Egy meghibásodott gép esetén el kell távolítani az akkuegységet. Tilos üzembe helyezni a készüléket és a tartozékokat, ha: - a készüléken felismerhető sérülés (repedés/törés) látható, - az akkuegység megrongálódott, - nem látható hibára utaló jeleket tapasztal (leesést követően). A fúvókát, a tömlőt vagy a csövet tilos emberekre és állatokra irányítani. Soha ne másszon fel vagy üljön rá a készülékre. A készülék max.100kg-mal terhel- hető. A tömlőt mindig úgy kell lefektetni, hogy ne lépjen fel botlásveszély. A készüléket tilos felügyelet nélkül hagyni. A porszívó nem használható vagy nem tárolható szabadban. FIGYELEM - A jelen készülék csak beltérben használható, vagy tárolható. Savak, aceton és oldószerek maró hatással lehetnek a készülék alkotórészeire. A gépen végzett minden karbantartás, tisztítás előtt és minden használat után a gépet ki kell kapcsolni és az akkuegységet ki kell venni. Ne használjon gőzborotvát vagy nagynyomású tisztító készüléket az elszívó berendezés tisztítására. Amennyiben hosszabb időn át nem végzik el a készülék tisz- títását, különösen élelmiszer- feldolgozó iparban való használat esetén, fennáll a csíraképződés veszélye: használat után mindig azonnal tisztítsa ki és fertőtlenítse a készüléket. Soha ne nyissa fel a készüléket szabadban esőben vagy viharban. Ne használja a készüléket alac- sony (<-20°C) vagy nagyon magas (>40°C) hőmérséklet mellett. Ne használja a készüléket robbanásveszélyes helyiségben. Ügyeljen arra, hogy az elszívó berendezést biztonságos helyre állítsa fel. A porszívó bekapcsolása előtt a szívótömlőt el kell távolítani a házból a túlforrósodás elkerülése érdekében.MAGYAR hu

Amennyiben a távozó levegő a helyiségbe tér vissza, elegendő L légcserét kell biztosítani. Vegye figyelembe az országos előírásokat. Figyelem! A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el. Vigyázat, általános veszély! Vigyázat! Ne használja a készüléket a használati utasítás elolvasása nélkül! FIGYELMEZTETÉS - A kezelősze- mélyzetet megfelelően kell tájékoztatni az elszívó berendezés használatáról. Figyelmeztető tábla L porosztályú gépekhez: A készülék alkalmas enyhén egészségkárosító anyagok felszívására. A készülék nem alkalmas a belélegzésre szolgáló levegő faporszint-tartalmának csökkentésére. Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/ vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősülnek, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, favédő szerekkel) együtt. A lítium-ionos akkuegység szállítása: A lítium-ionos akkuegység szállítása a veszélyes anyagokra vonatkozó jog (UN3480 és UN3481) hatásköre alá esik. Tisztázza a lítium-ionos akkuegységek küldésekor járjon utána az aktuálisan érvényes előírásoknak. Tájékozódjon adott esetben a szállító vállalkozásnál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető. Csak akkor küldje el az akkuegységet, ha annak háza sértetlen és nem lép ki abból folyadék. Az akkuegységet a szállítás előtt ki kell venni a gépből. Biztosítsa az érintkezőket rövidzárlat ellen (pl. ragasztószalaggal szigetelni kell). Lásd a 3. oldalt. 1 porgyűjtő tartály 2 reteszelő zárak 3 sarokkapcsoló be- / kikapcsoló 4 fülek a szállító heveder felhelyezéséhez 5 hordfogantyú 6 fedél 7 felső rész 8 akkuegység* 9 akkuegység-kireteszelés 10 szívó nyílás 11 „PressClean“ (PC) szűrőtisztító gomb 12 Kapacitás- és jelzéskijelző (akkuegység) 13 kapacitáskijelző gomb 14 BOOST/ ECO/ OFF forgókapcsoló 15 Kireteszelés - fedél 16 redős szűrő 17 redős szűrő elforgatható reteszelés 18 pamut szűrőzsák 19 porgyűjtő tartály hordfogantyú 20 reteszelő orrok 21 csatlakozó karmantyú

5. ÁttekintésMAGYARhu

22 szívótömlő 23 töltő* 24 pót akkuegység* 25 szívó fúvókák*

• a kiviteltől függ / nincs benne a csomagolásban Üzembe helyezés előtt ellenőrizze, hogy a készülékhez illő akkuegységet használ-e.

6.1 A pamut szűrőzsák (18) behelyezése

(lásd az A-jelű ábrát a 2. oldalon) Kapcsolja ki a gépet, és nyissa fel a reteszelő zárakat (2). Vegye le a porgyűjtő tartályról (7) a felső részt (1). Javasoljuk pamut szűrőzsákok használatát a következő esetekben: - Az olyan alkalmazások esetén, ahol kis mennyiségű finom por keletkezik (pl. festék- és lakkbevonatok fel és lecsiszolásakor, rövid, < 10 mm-es átmérőjű fúró munkálatok leszívásakor, stb.). - Olyan gépek használatakor, mint pl.: akkus csiszoló, akkus fejező- és gérvágó fűrész, akkus lyukfűrész, stb. Egy pamut szűrőzsák használatakor a szűrőtisztítás nem működik. Helyezze be a pamut szűrőzsákot (18) a porgyűjtő tartályba (1) a 2. oldalon látható A-jelű ábrának megfelelően. Hajtsa a porgyűjtő tartály szállító fogantyúját (19) a reteszelő orrok (20) irányába és reteszelje be. Helyezze fel újra a felső részt (7) és zárja be a reteszelő zárakat (2).

Töltse fel az akkuegységet (8) használat előtt. Az akkuegységet teljesítménycsökkenéskor töltse fel újra. Optimális tárolási hőmérséklet: 10°C és 30°C között. Kapacitás- és jelzéskijelző (12): - Nyomja meg a gombot (13) és a LED-lámpák kijelzik a töltésszintet. - Ha valamelyik LED-lámpa villog, az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni.

6.3 Az akkuegység kivétele, behelyezése

Kivétel: Nyomja meg az akkuegység-kireteszelést (9) és húzza ki az akkuegységet (8). Behelyezés: Az akkuegységet (8) bekattanásig fel kell tolni.

6.4 Szállító heveder

Szükség esetén akassza a Metabo-szállító heveder kampóit mindkét fülbe (4) a készülék bal és jobb oldalán. Állítsa be a szállító hevedert a kívánt hosszra. A gép szállítása: Csak lecsatlakoztatott szívócsővel (22) szállítható. A készülék csak kikapcsolt állapotban szállítható. A készülék kizárólag a Metabo szállító hevederrel szállítható. A készülék a nyak köré tekert szállító hevederrel NEM szállítható.

A készülék bekapcsolása előtt távolítsa el a szívótömlőt a házból a túlforrósodás elkerülése érdekében. A készülék bekapcsolása előtt állítsa be a kívánt szívó teljesítményt a forgókapcsolóval (14): „BOOST“: nagy szívó teljesítmény - Fúró porelszívó adapterrel (DDE 14, 6.30829) való munkavégzés, javasolt profilozott felületeknél, mint pl. szőnyegpadlóknál. „ECO“: közepes szívó teljesítmény - Javasolt sima felületeknél, csekély porképződéssel járó akkus készülékeknél (akkus csiszoló, akkus fejező fűrész, akkus lyukfűrész, stb.), ... „OFF“: Kikapcsoló (szállítási rögzítés) - deaktiválja a sarokkapcsolót (3) A készülék sarokkapcsolóval (3) való be-/ kikapcsolása. A szívóteljesítmény működő készülék mellett is megváltoztatható.

A redős szűrő (16) erőteljes légárammal való tisztításához: állítsa a forgókapcsolót (14) BOOST állásra, fogja le a csatlakozó karmantyút (21) vagy a szívó nyílást (10) és közben nyomja le többször a gombot (11) (nyomja le legalább 3-szor).

FIGYELMEZTETÉS - A jelen gépet csak száraz alkalmazásra tervezték. Csak száraz redős szűrővel (16), készülékkel és tartozékokkal dolgozzon. Nedves állapotban a por rátapadhat és megkérgesedhet. A készülék felszerelt redős szűrő (16) nélkül nem kapcsolható be.

Húzza le a szívótömlőt (22) a szívó nyílásról (10) és a 2. oldalon látható C-jelű ábrának megfelelően helyezze azt a házba. 1. indító helyzetben Helyezze be a tömlő végét és tekerje a tömlőt az óramutató járásával megegyező irányban a házban a porszívó köré. A felső részt (7) szorosan össze kell kapcsolni a porgyűjtő tartállyal (1) - ellenőrizze, hogy a reteszelő zárakat (2) lezárták.

8. HasználatMAGYAR hu

Állítsa a forgó kapcsolót (14) „OFF“ állásba (szállítási rögzítés). Helyezze be a pót akkuegységet (24) a 2. oldalon látható B-jelű ábrának megfelelően. A felhelyezett bordák mentén tolja le (nyíl irányban). Helyezze be a töltőt (23) a 2. oldalon látható B-jelű ábrának megfelelően. A felhelyezett bordák mentén tolja be azt a töltőtartóba (nyíl irányban).

9.1 Általános tisztítási tudnivalók

Tisztítsa meg vízzel a porgyűjtő tartályt (1) és a tartozékokat. Törölje le a felső részt (7) egy nedves kendővel. Figyelem! A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el. A tartály kiürítése Csak a következő porok esetén használható: munkahelyi határérték > 1mg/m

- Forgó kapcsoló (14) „OFF“ állásban - Vegye ki az akkuegységet (8). - Nyissa fel a reteszelő zárakat (2). Vegye le a porgyűjtő tartályról (7) a felső részt (1). - Billentse ki a tartályt. A pamut szűrőtasak ártalmatlanítása - Forgó kapcsoló (14) „OFF“ állásban - Vegye ki az akkuegységet (8). - Nyissa fel a reteszelő zárakat (2). Vegye le a felső részt (7) a tartályról (1). - Hajtsa át a porgyűjtő tartály szállító fogantyúját (kireteszelés). - Vegye ki óvatosan a pamut szűrőzsákot (18) és a behúzható zsinórok segítségével húzza be a pamut szűrőzsákot. - Távolítsa el a szívott anyagot a törvényes előírásoknak megfelelően. A redős szűrő PressClean-nel való tisztítása - Tisztítsa meg a redős szűrőt a 7.2 fejezetnek megfelelően A redős szűrő kézi tisztítása - Vegye ki a redős szűrőt a 10.2 fejezetnek megfelelően - A redős szűrőt (16) a rátapadt szennyeződés eltávolítására rendszeres időközönként ütögesse meg. Erőteljes szennyeződés esetén tisztítsa meg a szűrőt vízzel (max. 3-szor, ezután új redős szűrőt kell behelyezni) és puha kefével. Ezután hagyja teljesen megszáradni.

10.1 Általános tudnivalók

Kapcsolja ki a gépet minden karbantartás előtt és vegye ki az akkut. Tisztítsa meg a készüléket (lásd a 9. fejezet). A felhasználó által végzett karbantartásnál szét kell szerelni az elszívó berendezést, meg kell azt tisztítani és el kell végezni a karbantartást, amennyire az a karbantartó személyzet és mások veszélyeztetése nélkül lehetséges. Az elővigyázatosságra vonatkozó intézkedések Az elővigyázatosságra vonatkozó megfelelő intézkedések magukba foglalják a szétszerelés előtti tisztítást, a porelszívó berendezés helyén a szűrt kényszerszellőzés biztosítását, a karbantartási terület tisztítását és az megfelelő személyi védőfelszerelést. A karbantartási vagy javítási munkáknál az összes olyan szennyezett tárgyat, amelyet nem lehetett kielégítően megtisztítani, el kell távolítani. Ilyen tárgyakat nem áteresztő zacskóban kell eltávolítani a szemételtávolításra vonatkozó érvényes előírásoknak megfelelően.

10.2 A redős szűrő (16) cseréje

- A redős szűrőt csere előtt még egyszer le kell tisztítani („PressClean“, lásd a 7.2. fejezetet) - Forgó kapcsoló (14) „OFF“ állásban - Vegye ki az akkuegységet (8). - Nyissa fel a reteszelő zárakat (2). Vegye le a porgyűjtő tartályról (7) a felső részt (1). - Forgassa el a forgatható reteszelést (17) a felsőrészen alul (lásd az A-jelű ábrát a 2. oldalon) úgy, hogy a redős szűrőt (16) ki lehessen venni. - Tegye a kivett redős szűrőt (16) azonnal egy port nem áteresztő műanyag zacskóba és azt az előírásoknak megfelelően távolítsa el. - Helyezze be az új redős szűrőt (16), zárja le a forgatható reteszelést (17). Ennek során ügyeljen a redős szűrő tiszta és szoros illeszkedésére.

10.3 Műszaki felülvizsgálat

A gyártó vagy egy erre képzett személy évente legalább egyszer el kell végezzen egy portechnikai ellenőrzést, pl. a szűrő rongálódására vagy a készülék szigeteltségére tekintettel. A szívóteljesítmény csökkenése: Vegye figyelembe a 9. Tisztítás c. fejezetben felsorolt utasításokat.

• A redős szűrő (16) elszennyeződött? - tisztítsa ki.

• Megtelt a pamut szűrőzsák (18)? - cserélje ki.

• Tele van a porgyűjtő tartály (1)? - ürítse ki.

• Eldugult a fúvóka, a csövek vagy a tömlő?- tisztítsa meg.

• Gyenge az akkuegység (8)? - töltse fel/cserélje ki az akkuegységet (8) A készülék nem indul:

• Lemerült az akkuegység (8)? - öltse fel/cserélje ki az akkuegységet (8).

• Forgó kapcsoló (14) „OFF“ állásban? -állítsa a forgó kapcsolót (14) „ECO“ vagy „BOOST“ állásra. Lásd a 7.1. fejezetet. A kifújó nyíláson részecskék lépnek ki:

• Meghibásodott a redős szűrő? -Ellenőrizze a redős szűrőt és adott esetben cserélje ki azt (l. a

11. HibaelhárításMAGYARhu

A készülék magától kikapcsol: Okok és megoldás:

• Az akkuegység majdnem teljesen lemerült: (Az elektronika védi az akkuegységet a mélykisülés okozta károkkal szemben). Ha valamelyik LED (12) villog, akkor az akkuegység majdnem lemerült. Adott esetben nyomja meg a gombot (13) és ellenőrizze a LED lámpák (12) töltésszintjét. Ha az akkuegység majdnem lemerült, azt ismét fel kell tölteni!

• Az akkuegységet nem tolták be teljesen: ellenőrizze és korrigálja.

• A készülék hosszabb idejű túlterhelése hőmérséklet-lekapcsoláshoz vezet. Hagyja lehűlni a készüléket az akkuegység nélkül. Figyelmeztetés: Amennyiben a szívótömlőt a készülék bekapcsolása előtt nem távolítják el a házból, az a készülék túlforrósodásához vezet. Megjegyzés: Ha az akkuegység nagyon meleg, akkor a lehűtés gyorsabban lehetséges az „AIR COOLED“ léghűtéses töltővel. Ne végezzen a készülék belsejében semmilyen beavatkozást. Forduljon egy erre kijelölt műhelyhez vagy a Metabo ügyfélszolgálatához (lásd a 13., Javítás c. fejezetet)

Csak eredeti Metabo akkuegységeket és Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. Ha valamilyen tartozékra van szüksége, forduljon a kereskedőjéhez. A Töltők: ASC 145 , ASC 55, stb. B Különböző kapacitású akkuegységek. Csak a készülékének feszültségéhez illő akkuegységeket vásároljon: 5,2 Ah (6.25592); 4,0 Ah (6.25591); 3,0 Ah (6.25594); stb. C szívótömlő (6.30176) D fúvókák: szívó fúvóka (6.30320); résszívó fej (60.30323) E lapos redős szűrő (6.30172) F lapos redős szűrő (HEPA) (6.30175) G pamut szűrőzsák (6.30173) H görgős deszka (6.30174) A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. A készülékeken végzendő javításokat csak elektromos szakember végezheti el! Csak eredeti Metabo pótalkatrészeket használjon. A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban. Ne dobja az akkuegységet a háztartási szemétbe! Juttassa vissza a meghibásodott vagy elhasználódott akkuegységet a Metabo kereskedőknek! Ne dobja vízbe az akkuegységet! Csak EU-tagországok esetében: a készüléket soha ne dobja a háztartási hulladék közé! A 2012/19/EU sz. a használt elektromos és elektronikus készülékekről szóló európai irányelvnek és annak nemzeti jogban való átvitele érdekében a használt készülékeket külön kell gyűjteni és azokat környezetbarát újrahasznosításba kell leselejtezni. A hulladékeltávolítás előtt működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztó- szalaggal). Az adatok értelmezését lásd a 2. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. K =porosztály. Megfelel az EN 60335-2-69 szabványnak. HxSZxM=külső méretek U =hálózati feszültség

=max. vákuum (a tömlőben)

=max. vákuum (a fúvóberendezésen) A =szűrőfelület

l/min1 =Légteljesítmény (a tömlőn)

l/min2 =Légteljesítmény (a fúvóberendezésen)

max1 =max. átáramlási mennyiség (a tömlőn)

max2 =max. átáramlási mennyiség (a fúvóberendezésen) V =max. tartálytérfogat Jellemző A-osztályú zajszint:

=hangteljesítményszint

=bizonytalanság Munka közben a zajszint átlépheti a 80 dB(A)-t. Viseljen fülvédőt! A mérési eredményeket az EN 60704 szabvány szerint határoztuk meg. Egyenáram

14. Környezetvédelem

15. Műszaki adatokMAGYAR hu

A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).РУССКИЙru
