BEDIENUNGSANLEITUNG ASR 50 L SC METABO

de Originalbetriebsanleitung 5

en Original instructions 14

2019-09-25, Bernd Fleischmann

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

17			630343000(25 l) (58) 630359000(50 l) (5x)		ø 35 mm 450 mm	631940000
18			630275000(25 l) (5x) 630325000(50 l) (5x)		ø 35 mm 300 mm	630322000
19			paper 631933000 polyester 631934000	30		ø 35 mm 630244000
20
21			344 101 280	31		ø 35 mm 630245000
22		ø 35 mm 2,5 m	631752000	32		ø 35 mm 200 mm 630323000
				33		ø 35 mm 200 mm 630324000
23			63137000ø 35 mm	34		ø 35 mm 370 mm 630321000
24		ø 35/35 mm	630898000	35		ø 35 mm 270 mm 630328000
25		ø 35 mm 0,4 m	631363000
26		ø 35 mm	630317000	36		ø 27 mm 3,5 mø 58 mm 631938000
27		ø 35 mm 120 mm	630320000	37		ø 27 mm 3,5 mø 58/35 mm 631939000
				38		ø 35/58 mm 630316000

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Absauggeräte/Entstauber, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

ASR 25 L SC, ASR 50 L SC:

L Der Sauger ist geeignet zum Aufsaugen von Staub und festen Körpern (Glasscherben, Nägel usw.) sowie von Flüssigkeiten jeder Art außer leicht entzündlichen und brennbaren Flüssigkeiten und Material das heißer als 60°C ist.

Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, nicht brennbaren Flüssigkeiten, Holzstäuben und gefährlichen Stäuben mit Arbeitsplatzgrenzwerten > 1 mg/m ^3 .

M Der Sauger ist geeignet für die Absaugung gesundheitsgefährdender Stäube der Staubklasse M. Gemäß EN 60335-2-69.

Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, nicht brennbaren Flüssigkeiten, Holzstäuben und gefährlichen Stäuben mit Arbeitsplatzgrenzwerten ≥ 0,1 mg/m ^3 .

Arbeitsplatzgrenzwert und krebserzeugende Stoffe entnehmen Sie bitte der Arbeitsplatzgrenzwerte-Liste oder informieren Sie sich bei den Berufsgenossenschaften / Institutionen ihres Landes.

Das Ergebnis der staubtechnischen Prüfung bezieht sich nur auf das Ab- und Aufsaugen von trockenem Staub.

Der Sauger ist geeignet für den Einsatz als:

a) Industriestaubsauger (IS) zum Aufsaugen von abgelagerten Stäuben.

b) Entstauber (ENT) zum Absaugen von erzeugtem Schwebestaub von Materialbearbeitungsmaschinen.

Der Sauger ist geeignet für erhöhte Beanspruchung bei gewerblicher Verwendung z.B. im Handwerk, Installation, Baugewerbe, Industrie, Werkstätten, Maler, Gipser, Schreinereien, Holzbearbeitungsbetriebe. Gemäß EN 60335-2-69.

Der Sauger ist geeignet zum Aufsaugen von Staub und festen Körpern (Glasscherben, Nägel usw.) sowie von Flüssigkeiten jeder Art außer leicht entzündlichen und brennbaren Flüssigkeiten und Material das heißer als 60°C ist.

ASR 25 L SC, ASR 50 L SC, ASR 25 M SC, ASR 50 M SC:

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Beachten Sie die landesspezifischen Vorschriften, sowie die Angaben des Werkstoffherstellers Produkt ist für den gewerblichen Gebrauch bestimmt.

Es dürfen keine asbesthaltigen Stäube aufgesaugt werden.

Es dürfen keine brennbaren Stäube aufgesaugt werden.

Es dürfen keine brennbaren oder explosiven Lösungsmittel, mit Lösungsmittel getränktes Gut, explosionsgefährliche Stäube, Flüssigkeiten wie Benzin, Öl, Alkohol, Verdünnung bzw. Gut, das heißer ist als 60°C, aufgesaugt werden. Es besteht sonst Explosions- und Brandgefahr! Das Gerät darf nicht in die Nähe von entflammbaren Gasen und Substanzen benutzt werden.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Lesen Sie vor der Benutzung des Geräts die beiliegenden herheitshinweise und die brauchsanleitung aufmerksam vollständig durch. Bewahren alle beiliegenden Dokumente und geben Sie Ihr Gerät nur sammen mit diesenumenten weiter.

Vor dem Gebrauch müssen die Benutzer mit Informationen,weisungen und Schulungen für in Gebrauch des Gerätes und Substanzen, für die es benutzt werden soll, einschließlich des anderen Verfahrens der

DEUTSCHde

Beseitigung des aufgenommenen Materials, versorgt werden.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten

Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Geräts!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Achtung! Nur das dem Gerät beiliegende oder das in der Gebrauchsanleitung festgelegte Zubehör verwenden. Die Verwendung anderen Zubehörs kann die Sicherheit beeinträchtigen.

Andere Arbeiten als hier beschrieben, dürfen nicht ausgeführt werden.

Bei Zweckentfremdung, unsachgemäßer Bedienung oder nicht fachgerechter Reparatur, wird keine Haftung für eventuelle Schäden übernommen.

Bei Nichtgebrauch des Gerätes, Schlauch am Gerät belassen, um zu verhindern, dass Staub unbeabsichtigt austritt. Bei ASR 25 M SC, ASR 50 M SC die Saugöffnung (12) mit Verschlussstopfen (11) verschließen, die Schlauchenden zusammenstecken, damit kein Staub austritt.

Geräte einschließlich Zubehör nicht in Betrieb nehmen wenn:

• Gerät erkennbare Schäden (Risse/Brüche) aufweist,
• die Netzanschlussleitung defekt ist, oder Rissbildung bzw. Alterung aufweist,
• Verdacht auf einen unsichtbaren Defekt (nach einem Sturz) besteht.

Düse, Schlauch oder Rohr nicht auf Menschen oder Tiere richten.

WARNUNG - Bei Austritt von Schaum oder Wasser sofort schalten. Behälter und ggf. tenfilter entleeren.

Nie auf das Gerät steigen oder sitzen.

Anschlussleitung und Schlauch immer so verlegen, dass keine Stolpergefahr besteht.

Anschlussleitung nicht über scharfe Kanten ziehen, knicken oder einklemmen.

Wenn die Anschlussleitung des Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden. Siehe Kapitel Reparatur.

Nur an eine Steckdose mit Schutzkontakt anschließen.

Keine beschädigte Verlängerungsleitung verwenden.

Netzstecker nie mit nassen Händen einstecken oder abziehen.

Nur am Netzstecker, nie an der Leitung ziehen.

WARNUNG - Die Steckdose am Gerät darf nur für die in der Gebrauchsanleitung festgelegten Zwecke verwendet werden.

Gerät nicht unbeaufsichtigt lassen. Bei längerer Arbeitsunterbrechung Netzstecker ziehen.

Der Sauger darf im Freien nicht unter nassen Bedingungen verwendet oder aufbewahrt werden.

ACHTUNG - Diese Maschine darf nur in Innenräumen aufbewahrt werden.

Säure, Azeton und Lösungsmittel können Geräteteile anätzen.

Vor jeder Wartung, dem

Reinigen des Gerätes und nach jedem Gebrauch das Gerät ausschalten und Netzstecker ziehen.

Dampfstrahlgeräte und Hochdruckreiniger dürfen zur Reinigung des Saugers nicht verwendet werden.

Das Deckelinnere ist immer trocken zu halten.

Verkeimung durch langfristig nicht erfolgte Reinigung, speziell beim Einsatz in lebensmittelverarbeitenden Betrieben: Immer sofort nach Gebrauch das Gerät reinigen und desinfizieren.

Gerät nie bei Regen oder Gewitter im Freien öffnen.

Das Gerät darf nicht in explosionsgefährdeten Räumen betrieben werden.

Auf sicheren Stand des Saugers achten.

Es muss eine ausreichende Luftwechselrate L in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Beachten Sie Ihre nationale Bestimmung.

Achtung! Dieses Gerät enthält gesundheitsschädlichen

Staub. Leerungs- und

Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen.

Warnung vor allgemeiner Gefahr!

Vorsicht! Benutzen Sie das Gerät nicht, ohne die

Gebrauchsanleitung gelesen zu haben!

WARNUNG - Bedienungspersonen müssen angemessen in den Gebrauch dieses Saugers und der Stoffe, für die er benutzt werden soll, unterwiesen werden.

Spezielle Sicherheitshinweise für ASR25MSC, ASR50MSC

Warnschild für Maschinen der Staubklasse M:

M ! i M

Bei Leerungs- und Wartungsvorgängen beachten: Das Gerät vor dem Öffnen reinigen. Tragen sie eine Staubmaske. Vermeiden Sie, dass unbeteiligte Personen mit Staub belastet werden. Für örtliche gefilterte Zwangsentlüftung sorgen. Anschließend den Wartungsbereich reinigen. Nicht ohne das vollständige Filtrationssystem betreiben. (Filterkassetten und PE- Filterbeutel oder alternativ Vlies- Filterbeutel).

Die Prüfung nach EN 60335 Teil 1 und 69 ergab, dass die sicherheitstechnischen

DEUTSCHde

Anforderungen in Bezug auf die elektrische Sicherheit auch beim Aufsaugen eines Wasser-Luft-Gemisches erfüllt sind.

Spezielle Sicherheitshinweise für ASR25LSC, ASR50L

Warnschild für Maschinen der Staubklasse L:

L ! i L

Das Gerät ist geeignet zum Absaugen leicht gesundheitsgefährdender Stoffe. Das Gerät ist nicht geeignet zur Reduzierung von Holzstaub in der Atemluft.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel).

5. Überblick

Siehe Seite 3.

1 Drehschalter Ein/Aus/Automatik/SelfClean (SC)
2 Volumenstrom-Kontrollanzeige
3 Steckdose für Elektrowerkzeug
4 Drehschalter zur Wahl des Absaugschlauch-Durchmessers *
5 PE-Filterbeutel *
6 Vlies-Filterbeutel *
7 Kabelhalter
8 Oberteil

9 R a s t v e r s c h l u s s

10 Unterteil
11 Saugöffnung
12 Verschlussstopfen (nur für ASR 25 M SC, ASR 50 M SC) *
13 Verriegelungsknopf
14 Riegel (zum Öffnen der Haube für s Filterkassetten-Wechsel)
15 Motörschutzfilter
16 Filterkassette (nach IFA C)

* ausstattungsabhängig / nicht im Lieferumfang enthalten

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

6.1 Verschlussstopfen befestigen (nur bei ASR 50 M SC)

Die Kette des Verschlussstopfens (12) in der Bohrung der Saugöffnung (11) einhängen.

6.2 Räder anbringen (falls erforderlich)

Die Achsen der Lenkrollen in die Löcher am Behälterboden bis zum Einrasten einstecken.

Die großen Räder wie gezeigt anbringen:

6.3 Vlies-Filterbeutel einsetzen

Wir empfehlen die Verwendung von Papier-und Vlies-Filterbeuteln bei:

• Anwendungen, wo kleine Mengen von Feinstaub entstehen (z.B. An- und Abschleifen von Farb- und Lackbeschichtungen, Absaugen von kurzen Bohrarbeiten mit geringen Durchmessern < 10 mm, etc.).
• Einsatz von Maschinen, wie z.B.: Oberfräsen, Hobelmaschinen, kleinen Schleifmaschinen, etc. Gerät ausschalten, Netzstecker ziehen, Rastverschlüsse (9) öffnen. Oberteil (8) vom Behälter (10) nehmen.

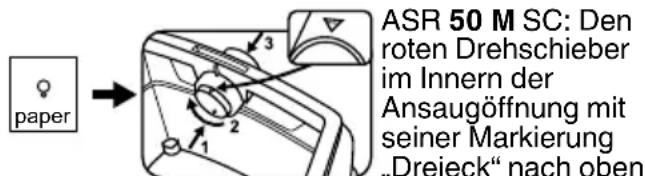

ASR 50 M SC: Den roten Drehschieber im Innern der Ansaugöffnung mit seiner Markierung „Dreieck“ nach oben paper

stellen. (Zum Verdrehen etwas in Richtung Saugschlauch drücken, nach dem Verdrehen wieder zurückziehen).

Neuen Vlies-Filterbeutel am Flansch fassen und zuerst unten über den Ansaugstutzen schieben, dann oben über Rastnocke schieben. Oberteil wieder auf Behälter setzten, Rastverschlüsse schließen.

ASR 25 M SC: Den roten Drehschieber (im Innern der Ansaugöffnung) bis zum Anschlag verdrehen: der Text „CLOSE“ zeigt nach oben zur Markierung ▲. Neuen Vlies-Filterbeutel am Flansch fassen und mit seiner

Öffnung, zuerst über die Rastnase am unteren Teil der Saugöffnung führen, dann bis zum Anschlag auf die Saugöffnung aufstecken. Oberteil wieder auf Behälter setzten, Rastverschlüsse schließen.

6.4 PE-Filterbeutel einsetzen (nur bei ASR 25 M SC, ASR 50 M SC)

PE-Filterbeutel (5) sind geeignet zum Nass- und Trockensaugen.

Wir empfehlen die Verwendung von PE-Entsorgungsbeuteln bei:

• Anwendungen, wo größere Mengen von Feinstaub entstehen (z.B. Abfräsen von Putzflächen, An- und Abschleifen von Estrichen, etc.).
• Einsatz von Maschinen, wie z.B.: Sanierungsfräsen, Sanierungschleifern, Trockenbauschleifern, Mauernutfräsen, etc. Bei Verwendung eines PE-Entsorgungsbeutels ist die Filterabreinigung bei entsprechenden Materialien (siehe Empfehlung) einzuschalten (Funktion AR / IR).

Gerät ausschalten, Netzstecker ziehen, Rastverschlüsse (9) öffnen. Oberteil (8) vom Behälter (10) nehmen.

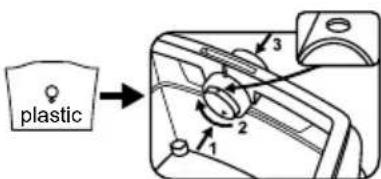

ASR 50 M SC: Den roten Drehschieber im Innern der Ansaugöffnung mit seiner Markierung „Kreis“ nach oben

stellen. (Zum Verdrehen etwas in Richtung Saugschlauch drücken, nach dem Verdrehen wieder zurückziehen).

ASR 25 M SC: Den roten Drehschieber (im Innern der Ansaugöffnung) bis zum Anschlag verdrehen: der Text „OPEN“ zeigt nach oben zur Markierung ▲.

PE-Filterbeutel (5) am Flansch fassen und mit seiner Öffnung, zuerst über die Rastnase am unteren Teil der Saugöffnung führen, dann bis zum Anschlag auf die Saugöffnung aufstecken.

Den PE-Filterbeutel (5) gleichmäßig auf dem Behälterboden ausbreiten. Die Ränder des PE-Filterbeutels so über den Behälterrand legen, dass der PE-Filterbeutel vom aufgesetzten Oberteil (8)) rundherum festgeklemmt wird.

7. Das Gerät

7.1 Ein-/Ausschalten, Automatik, Rüttler

Betriebsart am Schalter (1) wählen:

0=Sauger aus

I = Sauger ein (manueller Betrieb)

A=Ein-/Ausschalt-Automatik:

Der Sauger wird von einem an der Steckdose (3) angeschlossenem Elektrowerkzeug ein- bzw. ausgeschaltet.

R A= Ein-/Ausschalt-Automatik und Rüttler-Automatik

- Dreht man den Schalter (1) in Stellung R A, dann schaltet sich der elektromagnetischer Rüttler ein. Staub wird vom Filter abgerüttelt. Nach ca. 10 sec. schaltet der Rüttler automatisch ab.

• In Schalterstellung R A wird der Sauger von einem an der Steckdose (3) angeschlossenem Elektrowerkzeug ein- bzw. ausgeschaltet.
• In Schalterstellung R A prüft die Elektronik den Luftstrom während dem Arbeiten. Ist er aufgrund eines verschmutzten Filters zu gering, dann leuchtet die „Filtercontrol“-Leuchte (2). Während der nächsten Arbeitspause des angeschlossenen Elektrowerkzeugs, schaltet die Elektronik den Rüttler automatisch für ca. 10 sec. ein.

- Bei Unterschreitung einer mittleren Luftgeschwindigkeit von 20 m/s im Schlauchsystem mit einem Durchmesser von 35 mm blinkt die Volumenstrom-Kontrollanzeige (2) als Hinweis, dass der Vlies-Filterbeutel gewechselt oder die Abrütteleinrichtung betätigt werden muss.

7.2 Steckdose (3)

Die Steckdose (3) ist nur für den Anschluss eines Elektrowerkzeugs vorgesehen.

Die maximal zulässige Stromaufnahme (von Sauger und angeschlossenem Gerät) darf in me den Wert I_max (siehe Tabelle, Seite 2) nicht schreiten.

Achtung! Elektrowerkzeug muss beim Einstecken ausgeschaltet sein. Die

Steckdose steht bei eingestecktem Netzstecker unabhängig von der Schalterstellung immer unter Spannung.

Steht Schalter (1) auf Stellung „0“ kann die Steckdose als Verlängerungsleitung (z.B. für Leuchte) genutzt werden.

Steht Schalter (1) auf Stellung „RA“ wird der Sauger von einem an der Steckdose (3) angeschlossenem Elektrowerkzeug ein- bzw. ausgeschaltet.

7.3 Volumenstrom-Kontrollanzeige

Bei vollem Behälter und/oder Verstopfungen am Saugschlauch leuchtet die Volumenstrom-Kontrollanzeige (2). Bei ASR 25 M SC, ASR 50 M SC ertönt zusätzlich ein akustisches Signal.

DEUTSCHde

7.4 Drehschalter zum Einstellen des Saugschlauch-Durchmessers (nur ASR 25 M SC, ASR 50 M SC)

Stellen sie am Drehschalter (4) den Saugschlauch-Durchmesser des angebrachten Saugschlauches ein.

Steht Schalter (1) auf Stellung „RA“, „A“ oder auf „I“, wird der Volumenstrom überwacht.

Beim Unterschreiten eines bestimmten Volumenstrom-Wertes werden die Filterkassetten in den Arbeitspausen in Stellung RAabgerüttelt.

Bleibt der Wert trotzdem unterschritten, leuchtet die Volumenstrom-Kontrollanzeige und bei Schalterstellung „RA“ ertönt zusätzlich ein akustisches Signal, als Hinweis, dass der Behälter geleert, bzw. der Vlies-Filterbeutel (6) oder der PE-Filterbeutel (5) gewechselt werden muss.

∅ 35 mm => 70 m³/h

∅ 27 mm => 41 m³/h

∅ 19 mm => 20 m³/h

Hinweis: Bei einem Saugschlauch-Durchmesser von 19 mm oder kleiner und ungünstigen Strömungsbedingungen im Saugschlauch kann es u. U. vorkommen, dass die Volumenstrom-Kontrollanzeige (2) blinkt und das akustische Signal ertönt, obwohl der Vlies-Filterbeutel noch nicht entleert werden muss. In diesem Fall, den Schlauch gerade auslegen, reinigen.

Hinweis: Wenn es erforderlich ist, wegen eines Stauberzeugers (z.B. kleiner Durchmesser des Absaugkanals im Stauberzeuger, aber großer Saugschlauch-Durchmesser) den Drehschalter (4) auf einen kleineren Wert zu stellen, ist kein ausreichender Staubtransport im Saugschlauch gewährleistet. Es muss nach jedem Arbeitsgang der Saugschlauch vom Stauberzeuger abgezogen werden, um diesen freizusaugen.

8. Benutzung

8.1 Trockensaugen

Nur mit trockenem Filter, Gerät und Zubehör saugen. Im feuchten Zustand kann Staub haften bleiben und verkrusten.

Vlies-Filterbeutel (6) oder PE-Filterbeutel (5) immer zusammen mit Filterkassetten (16) verwenden.

8.2 Nassaugen

Gerät niemals ohne eingesetzte Filterkassetten (16) betreiben. Das Gerät kann zerstört werden. Außerdem kann Wasser austreten.

Ohne saugen. Vlies-Filterbeutel (6) oder PE-Filterbeutel (5) können eingesetzt werden. Die Filterkassetten (16) sind zum Nassaugen geeignet.

Vor dem Nasssaugen trockenes Sauggut entfernen. Dadurch wird eine starke Verschmutzung und Verkrustung vermieden.

Der eingebaute Wassersensor schaltet den Motor bei vollem Behälter ab. Gerät entleeren. Wird das Gerät nicht ausgeschaltet, bleibt weiterhin der Wiederanlaufschutz wirksam. Erst nach dem

Abschalten und dem erneutem Einschalten ist das Gerät wieder betriebsbereit.

Nach dem Abschalten kann etwas Wasser aus dem Schlauch zurücklaufen.

Vor dem Entleeren zuerst den Saugschlauch aus der Flüssigkeit nehmen.

Bei anschließendem Trockensaugen trockene Filter einsetzen. Bei häufigem Wechsel zwischen Trocken- und Nasssaugen empfehlen wir den Einsatz eines zweiten (Tausch-) Filters. Filter, Behälter und Zubehör trocknen lassen, damit Staub nicht an feuchten Teilen haften bleibt.

8.3 Hinweise speziell für ASR 25 M SC, ASR 50 M SC

Verwendung als Industriestaubsauger (IS):

Schalter (1) auf Stellung „I“ stellen.

Stellen sie am Drehschalter (4) den Saugschlauch-Durchmesser des angebrachten Saugschlauches ein.

Beim Unterschreiten des Volumenstrom-Wertes, leuchtet die Volumenstrom-Kontrollanzeige, als Hinweis, dass der Behälter geleert, bzw. der Vlies-Filterbeutel (6) oder der PE-Filterbeutel (5) gewechselt werden muss.

Verwendung als Entstauber (ENT):

Der Entstauber darf nur mit einer einzigen Staubquelle verbunden werden.

Schalter (1) auf Stellung „RA“ stellen.

Stellen sie am Drehschalter (4) den Saugschlauch-Durchmesser des angebrachten Saugschlauches ein. Detail-Informationen siehe Kapitel 7.4.

Das ausgeschaltete Elektrowerkzeugs an die Steckdose (3) anschließen. Siehe Kapitel 7.2.

8.4 Transport

Bei ASR 25 L SC / ASR 50 L SC, Schlauch am Gerät belassen, um zu verhindern, dass Staub unbeabsichtigt austritt.

Bei ASR 25 M SC, ASR 50 M SC die Saugöffnung (11) mit Verschlussstopfen (12) verschließen, die Schlauchenden zusammenstecken, damit kein Staub austritt.

Saugschlauch um Sauger legen.

Zubehör in geeignete Kunststoffbeutel stecken und verschließen.

Netzanschlussleitung am Kabelhalter (7) aufhängen.

Oberteil (8) muss sicher mit Behälter (10) verbunden sein - prüfen Sie, dass die Rastverschlüsse (9) geschlossen sind.

9. Reinigung

9.1 Allgemeine Reinigungshinweise

Behälter und Zubehör mit Wasser reinigen. Oberteil (8) mit feuchtem Tuch abwischen.

Achtung! Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung

der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen.

Behälterentleerung

Nur zulässig bei Stäuben mit Arbeitsplatzgrenzwerten > 1mg/m ^3 .

• Netzstecker ziehen.
• ASR 25 M SC, ASR 50 M SC: Saugschlauch entfernen, Saugöffnung (11) mit Verschlussstopfen (12) verschließen.
• Rastverschlüsse (9) öffnen. Oberteil (8) vom Behälter (10) nehmen.

Vlies-Filterbeutel entsorgen

• Netzstecker ziehen.
• Mundschutz anziehen.
• ASR 25 M SC, ASR 50 M SC: Saugschlauch entfernen, Saugöffnung (11) mit Verschlussstopfen (12) verschließen.
• Rastverschlüsse (9) öffnen. Oberteil (8) vom Behälter (10) nehmen.
• Vlies-Filterbeutel (6) vorsichtig von Saugöffnung (12) nach hinten herausziehen. Flansch des Vlies-Filterbeutels durch Umklappen des Deckels verschließen.
• Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.

PE-Filterbeutel entsorgen

• Netzstecker einstecken.
• Sauger einschalten und Filter abrütteln: Schalter (1) auf Stellung „RA“ stellen.
• Sauger ausschalten: Schalter (1) auf Stellung „0“ stellen.
• Mundschutz anziehen.

- ASR 25 M SC, ASR 50 M SC: Saugschlauch entfernen, Saugöffnung (11) mit Verschlussstopfen (12) verschließen.

- Rastverschlüsse (9) öffnen. Obertei Behälter (10) nehmen. Vor dem Abstellen des Oberteils Schalter (1) auf Stellung „I“ stellen, damit evtl. abfallender Staub angesaugt wird.

- PE-Filterbeutel (5) vorsichtig von Saugöffnung (11) nach hinten herausziehen. Flansch des PE-Filterbeutels durch Umklappen des Deckels verschließen.

- Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.

9.2 Spezielle Reinigungshinweise für ASR 25 M SC, ASR 50 M SC

Bei Maschinen der Klasse M sollte das Äußere der Maschine durch Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmitteln behandelt werden, bevor sie aus dem gefährlichen Gebiet genommen werden. Alle Maschinenteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet genommen werden, und geeignete Handlungen müssen vorgenommen werden, um eine Staubverteilung zu vermeiden. Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufrieden stellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

10. Wartung

10.1 Allgemeine Hinweise

Vor jeder Wartung, das Gerät ausschalten und Netzstecker ziehen.

Das Gerät reinigen (siehe Kapitel 9.).

Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen.

Vorsichtsmaßnahmen

Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, an der der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

10.2 Nachlassen der Saugleistung

Bei Nachlassen der Saugleistung folgende Maßnahmen durchführen:

1. Abreinigen der Filterkassetten durch Einschalten des elektromagnetischen Rüttlers (Schalter (1) auf Stellung „RA“ stellen).
2. Behälter leeren oder Vlies-Filterbeutel (6) bzw. PE-Filterbeutel (5) austauschen.
3. Filterkassetten (16) erneuern, bzw. unter fließendem Wasser auswaschen, trocknen und wiedereinsetzen.

1083 Fitterkassetten (16) erneuern

Filterkassetten (16) vor dem Filterwechsel noch einmal durch Einschalten des elektromagnetischen Rüttlers abrütteln (Schalter (1) auf Stellung „RA“ stellen).

Mit Münze oder ähnlichem Gegenstand den Verriegelungsknopf (13) am Riegel (14) um 90° gegen den Uhrzeigersinn drehen und Riegel (14) nach hinten drücken. Haube aufklappen und die Filterkassetten (16) nach oben herausnehmen. Die entnommenen Filterkassetten sofort in einen staubdichten Kunststoffbeutel verschließen und bestimmungsgemäß entsorgen. Neue Filterkassetten einsetzen, dabei auf sauberen und festen Sitz der Filter achten.

10.4 Motorschutzfilter

Motorschutzfilter regelmäßig prüfen. Sollte der Motorschutzfilter (15) verschmutzt sein, weißt dies auf defekte Filterkassetten (16) hin:

• Filterkassetten (16) erneuern.
• Der Motorschutzfilter (15) erneuern, bzw. unter fließendem Wasser auswaschen, trocknen und wiedereinsetzen.

DEUTSCHde

10.5 Wassersensor

ACHTUNG - Den Wassersensor regelmäßig reinigen und auf Anzeichen einer Beschädigung untersuchen.

10.6 Technische Überprüfung

Es ist mindestens jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z.B. auf Beschädigung des Filters, Dichtigkeit des Gerätes und Funktion der Kontrolleinrichtung.

Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen.

Vorsichtsmaßnahmen

Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, an der der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufrieden stellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

11. Störungsbeseitigung

Wenn die Volumenstrom-Kontrollanzeige (2)leuchtet oder ein akustische Signal (nur bei ASR 25 M SC, ASR 50 M SC) ertönt, ist dies ein Zeichen dafür, dass der Vlies-Filterbeutel entleert werden muss.

Nachlassen der Saugleistung:

Beachten Sie die Hinweise im Kapitel Reinigung.

• Filterkassetten (16) verschmutzt? - reinigen.
• Vlies-Filterbeutel (6) voll? - wechseln.
• PE-Filterbeutel (5) voll? - wechseln.
• Behälter (9) voll? - entleeren.
• Motorschutzfilter (15) zugesetzt? - Siehe Kapitel 10.
• Düse, Rohre oder Schlauch verstopft ?- reinigen.

Gerät läuft nicht an:

• Stecker in der Steckdose?
- Netzspannungslos?
- Netzleitung in Ordnung?
- Gerätehaube richtig verschlossen?
- Wassersensor hat abgeschaltet? - Behälter entleeren; aus- und wieder einschalten.
- Schalter (1) auf Stellung „RA“ / „A“? - Auf „I“ stellen. Siehe Kapitel 7.1.
- Der Sauger wird von einem Elektrowerkzeug nicht ein- bzw. ausgeschaltet, obwohl Schalter (1) auf Stellung „RA“ / „A“ steht. -

Elektrowerkzeug an der Steckdose (3) einstecken.

Staub im Behälter bei eingesetztem Vlies-Filterbeutel:

• Position des Drehschiebers falsch. Siehe Kapitel 6.3.
• Position des Drehschiebers falsch. Siehe Kapitel 6.4.

PE-Filterbeutel wird an die Filterkassetten (16) angesaugt:

Keine Eingriffe in das Gerät vornehmen. Wenden Sie sich an eine autorisierte

Werkstatt oder den Metabo-Kundendienst (siehe Kapitel 13. Reparatur)

12. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler.

Siehe Seite 4.

17 Vlies-Filterbeutel-M 5 Stück = 1 Satz
18 PE-Filterbeutel-M 5 Stück = 1 Satz
19 Filterkassette-M Cellulosematerial 2 Stück = 1 Satz
20 Filterkassette-M Polyestermaterial 2 Stück = 1 Satz
21 Motorschutzfilter (1 Stück) Es müssen 2 Stück bestellt werden.
22 Saugschlauch
23 Saugschlauch (antistatisch)
24 Anschlussstück-Bajonett
25 Saugrohre (2 Stück)
26 Zwischenstück
27 Saugdüse
28 Bodendüse (Metallausführung)
29 Universaldüse
30 Universalbürste
31 Polsterbürste
32 Fugendüse
33 Gummidüse ø 35 mm
34 Bodendüsen-Set (mit Bodeneinsatz und Einsatz zum Nassaugen)
35 Mehrzweckdüse
36 Saugschlauch
37 Saugschlauch (antistatik)
38 Übergangsstück ø 35/58 mm

13. Reparatur

Reparaturen an Geräten dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Nur original Metabo-Ersatzteile verwenden.

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

14. Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Geräte und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Geräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und

Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Geräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

15. Technische Daten

Erläuterungen zu den Angaben auf Seite 2.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

K = Staubklasse. Gemäß EN 60335-2-69.

A

=

A

u

β

e

n

m

a

β

e

U

=

N

e

t

z

s

p

a

n

n

u

n

g

F =Netzfrequenz

A =Stromaufnahme

N = Netzanschlussleitung

P_1 =Nennaufnahmeleistung

p_U1 =max. Unterdruck (am Schlauch)

p_U2 =max. Unterdruck (am Gebläse)

V_1/s1 = max. Volumenstrom (am Schlauch)

V_1/s2 =max. Volumenstrom (am Gebläse)

D_max1 =max. Durchflussmenge(am Schlauch)

D_max2 =max. Durchflussmenge (am Gebläse)

V =max. Behältervolumen

m =Gewicht (ohne Netzkabel)

Typische A-bewertete Schallpegel

(IEC 60335-2-69):

L_pA =Schalldruckpegel

L_WA =Schallleistungspegel

Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 60704.

\~ Wechselstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

ENGLISHen

- Insert mains plug.

6.2 Wielen monteren (indien vereist)

10.6 Technische controle

14. Milieubescherming

15. Technische gegevens

P_1 = Märkeffekt

p_U1 =max. undertryck (i slangen)

11. Usuwanie usterek
