РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ASR 50 L SC METABO

ru Оригинальное руководство по эксплуатации 127

ASR 25 L SC, ASR 50 L SC

1 2 3

ASR 25 M SC, ASR 50 M SC

4 1 2 3

5 6

15 16

SC 7 8 9 10 11 12 5 etabo a b 13 14

		ASR 25 L SC	ASR 50 L SC	ASR 25 M SC	ASR 50 M SC
Serial Number *1)	-	02024..	02034..	02070..	02045..
K	-	L	L	M	M
L x B x H	mm	457 x 400 x 535	580 x 470 x 640	457 x 400 x 535	580 x 470 x 640
U	V	220-240	220-240	220-240	220-240
F	Hz	50-60	50-60	50-60	50-60
I	A	6,0	6,0	6,0	6,0
N	-	H05RR-F 3x1,5	H05RR-F 3x1,5	H07RN-F 3x1,5	H07RN-F 3x1,5
P_1	W	1400	1400	1400	1400
p_U1/p_U2	mbar (hPa)	235 / 248	235 / 248	235 / 248	235 / 248
V_l/s1/V_l/s2	l/s	42 / 73	42 / 73	42 / 73	42 / 73
D_max1/D_max2	m^3/h	151 / 262	151 / 262	151 / 262	151 / 262
V	I	25	50	25	50
m	kg (lbs)	11,0 (24.3)	16,0 (35.3)	11,0 (24.3)	16,0 (35.3)
L_pA	dB (A)	72	72	72	72
L_WA	dB (A)	-	-	-	-

EU	UK	UK	AUS	CH	DK
U (V) 230P1max: [IMAGE]	230 (W)	11	240	230	230	1400	1400	1400
P1max: [IMAGE]	(W)	2280	1590	360	1000	900	1590
Σ + [IMAGE]	(W)	3680	2990	1760	2400	2300	2990
Imax	(A)	16	13	16	10	10	13

H 1400 1400 B L

*2) 2014/30/EU, 2006/42/EC, 2011/65/EU
*3) EN 60335-1: 2012+A11: 2014, EN 60335-2-69: 2012, EN 50581: 2012

Оригинальное руководство по эксплуатации

1. Декларация соответствия

Мы с полной ответственностью заявляем, что эти пылеудаляющие аппараты/пылесосы с идентификацией по типу и серийному номеру *1) отвечают всем соответствующим требованиям директив *2) и норм *3). Техническую документацию для *4) — см. на с. 3.

2. Использование по назначению

ASR 25 L SC, ASR 50 L SC:

Пылесос предназначен для удаления пыли и твердых частиц (осколки стекла, гвозди и т. д.) и жидкостей всех видов, кроме легко-воспламеняющихся и горючих жидкостей, а также материалов с температурой более 60 °C.

Пылесос предназначен для удаления сухой, негорючей пыли, негорючих жидкостей, древесной пыли и опасных видов пыли с предельно допустимой концентрацией для рабочей зоны > 1 мг/м³.

М Пылесос предназначен для удаления опасной для здоровья пыли класса М. Согласно EN 60335-2-69.

Пылесос предназначен для удаления сухой, негорючей пыли, негорючих жидкостей, древесной пыли и опасных видов пыли с предельно допустимой концентрацией для рабочей зоны ≥ 0,1 мг/м³.

Информацию о показателях ПДК для рабочей зоны и канцерогенных веществах см. в списке показателей ПДК для рабочих зон или спрашивайте в отделах/организациях охраны труда вашего региона.

Итоговые показатели проверки технического состояния относятся только к процедуре удаления сухой пыли.

Пылесос предназначен для использования в качестве:

а) промышленные пылесосы (ПП) для удаления отложений пыли;
b) пылеуловители (ПУ) для удаления взвешенной пыли, образованной материалообрабатывающими машинами.

Пылесос предназначен для профессионального использования в сложных условиях, таких как частное производство, монтаж оборудования, строительство, промышленность, производственные, художественные, скульптурные и столярные мастерские, деревообрабатывающие предприятия, Согласно EN 60335-2-69.

Пылесос предназначен для удаления пыли и твердых частиц (осколки стекла, гвозди и т. д.) и жидкостей всех видов, кроме легковоспламеняющихся и горючих жидкостей, а также материалов с температурой более 60 °C.

ASR 25 L SC, ASR 50 L SC, ASR 50 M SC:

Данное устройство не должно использоваться лицами, которые не в состоянии справиться с ним в силу своих ограниченных физических, психических или умственных возможностей, а также в силу отсутствия знаний и/или опыта. Это возможно, только если эти лица находятся под наблюдением человека, ответственного за их безопасность, или если они получили от него соответствующие указания по использованию устройства.

Принимайте во внимание предписания, действующие в вашей стране, а также рекомендации производителя материала.

Этот продукт должен использоваться только по прямому назначению.

Применение устройства для удаления асбестсодержащей пыли запрещается.

Применение устройства для удаления горючей пыли запрещается.

Запрещается удалять горючие или взрывоопасные растворители, пропитанные растворителем материалы, взрывоопасную пыль, такие жидкости, как бензин, масло, спирт, растворы или материалы с температурой выше 60 °C. В противном случае существует опасность взрыва или пожара! Эксплуатация устройства вблизи воспламеняющихся газов и веществ не допускается.

За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь.

Необходимо соблюдать общепринятые правила техники безопасности, а также указания, прилагаемые к данному руководству.

3. Общие указания по технике безопасности

Перед использованием устройства внимательно и вном объеме прочтите прилаемые указания по технике опасности и инструкцию по лозованию. Сохраните все лагаемые документы и пере-айте устройство другим ам только вместе с ними.

Перед применением пользователи должны получить формацию, указания и струкции по использованию устройства и по веществам, для

РУССКИЙRU

удаления которых оно применяется, включая безопасные способы удаления собранного материала.

4. Специальные указания по технике безопасности

Для вашей собственной безопасности и защиты устройства от повреж- дений соблюдайте указания, отмеченные данным символом!

Не допускать детей к эксплуатации устройства.

Дети должны находиться под постоянным наблюдением, чтобы они не использовали устройство в качестве игрушки.

Внимание! Используйте только принадлежности, входящие в комплект поставки или рекомендованные инструкцией по использованию. Использование других принадлежностей может негативно повлиять на безопасность.

Запрещается выполнять работы, не предусмотренные настоящей инструкцией.

Компания не несет ответственности за ущерб, возникший вследствие использования не по назначению, нарушения правил эксплуатации или неквалифицированного ремонта.

При неиспользовании устройства шланг должен оставаться на своем месте во избежание случайного выброса пыли. У ASR 25 M SC, ASR 50 M SC впускное отверстие (12) следует закрыть заглушкой (11), а концы шланга воткнуть друг в друга во избежание выброса пыли.

Ввод в эксплуатацию устройства, включая принадлежности, запрещается, если:

• на устройстве имеются видимые повреждения (трещины/разрывы);
• сетевой кабель неисправен, потребкался или имеет признаки старения;
• имеется подозрение на скрытую неисправность (после падения).

Не направляйте на людей или животных насадку, шланг или трубку.

ПРЕДУПРЕЖДЕНИЕ: при выходе пены или воды

немедленно отключите устройство. Очистите пылесборник и при необходимости складчатый фильтр.

Не вставайте и не садитесь на устройство.

Сетевой кабель и шланг прокладывайте таким образом, чтобы они не создавали препятствий при ходьбе.

Не протягивайте сетевой кабель по острым кромкам, следите, чтобы не было изломов или защемлений.

При повреждении сетевого кабеля он подлежит замене специальным сетевым кабелем. См. главу «Ремонт».

Подключать только к розетке с заземлением.

Не используйте поврежденные удлинительные кабели.

Никогда не беритесь за сетевую вилку влажными руками.

Вынимайте кабель из розетки только за сетевую вилку, не тяните за кабель.

ПРЕДУПРЕЖДЕНИЕ: розетку на устройстве можно использовать только для тех целей, которые предусмотрены инструкцией по использованию.

Не оставляйте устройство без присмотра. При продолжительных перерывах в работе сетевую вилку вынимайте из розетки.

Не допускается эксплуатировать и хранить пылесос на открытом воздухе при высокой влажности.

ВНИМАНИЕ! Данное устройство разрешается хранить только в помещении.

Кислоты, ацетон и растворители разъедают компоненты устройства.

Перед каждым ТО и очисткой устройства, а также после каждого сеанса работы выключайте устройство и вынимайте сетевую вилку из розетки.

Пароструйные установки и мойки высокого давления не должны использоваться для очистки пылесоса.

Внутренняя сторона крышки должна быть всегда сухой.

Если очистка не проводилась в течение длительного времени, особенно на предприятиях, работающих с продуктами питания, существует риск инфи- цирования: всегда выполняйте очистку и дезинфекцию устройства сразу после использования.

Никогда не открывайте устройство на улице во время дождя или грозы.

Устройство не должно эксплуатироваться во взрывоопасной среде.

Обеспечьте устойчивое положение пылесоса.

Помещение должно иметь достаточную кратность воздухообмена L, когда в помещение возвращается отфильтрованный воздух. Руководствуйтесь национальными нормативами.

Внимание! Данное устройство содержит опасную для здоровья пыль. К работам по опорожнению и обслуживанию, включая извлечение пылесборника, допускаются только специалисты, использующие соответствующие средства индивидуальной защиты.

Предупреждение об общей опасности!

Внимание! Не начинайте работать с устройством, варительно не прочитав рукцию по использованию!

ПРЕДУПРЕЖДЕНИЕ: обслуживающий персонал должен быть надлежащим образом проинструктирован относительно правил эксплуатации этого пылесоса, а также относительно веществ, для удаления которых он применяется.

РУССКИЙRU

Особые указания по технике безопасности для ASR25MSC, ASR50MS

Предупреждающая табличка для пылесосов, предназначенных для удаления пыли класса М:

M ! i M

При выполнении работ по опорожнению и ТО соблюдайте следующие положения: Перед тем как открыть устройство, его необходимо очистить. Обязательно используйте респиратор. Необходимо исключить воздействие пыли на посторонних лиц. Обеспечьте рабочее место принудительной фильтрующей вентиляцией. Затем очистите зону, подлежащую техобслуживанию. Эксплуатация устройства допускается только при наличии полностью укомплектованной системы фильтрации (фильтровальные кассеты и фильтровальные мешки из полиэтилена или, в качестве альтернативы, из нетканого полотна).

Тестирование в соответствии с EN 60335, части 1 и 69, показало, что при удалении воздушно-водяной смеси требования техники безопасности с точки зрения электробезопасности также выполняются.

Специальные указания по технике безопасности для ASR 25 L SC, ASR 50 L SC:

Предупреждающая табличка для пылесосов, предназначенных для удаления пыли класса L:

L ! i L

Устройство предназначено для удаления потенциально опасных для здоровья веществ. Устройство не подходит для очистки воздуха от древесной пыли.

Пыль, возникающая при обработке материалов, содержащих свинец, некоторых видов древесины, минералов и металлов, может представлять собой опасность для здоровья. Вдыхание частиц такой пыли или контакт с ней может стать причиной появления аллергических реакций и/или заболеваний дыхательных путей. Некоторые виды пыли (например пыль, возникающая при обработке дуба или бука) считаются канцерогенными, особенно в комбинации с дополнительными материалами, используемыми для обработки древесины (соли хромовой кислоты, средства защиты древесины).

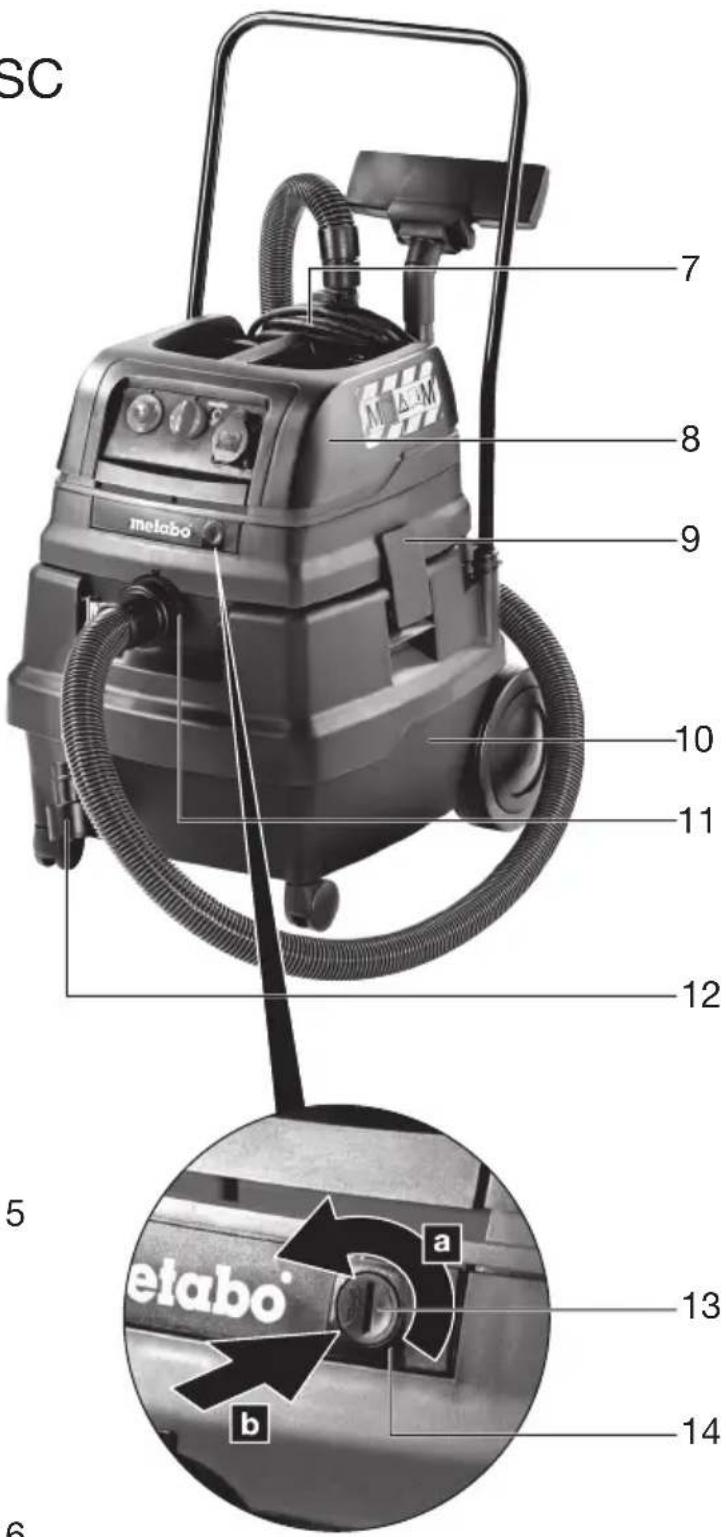

5. Обзор

См. с. 3.

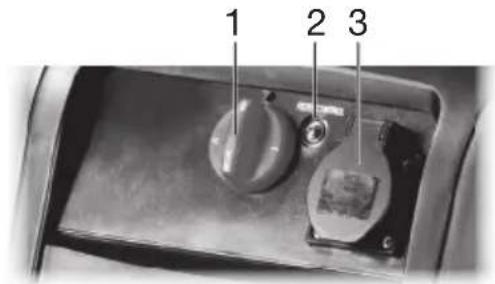

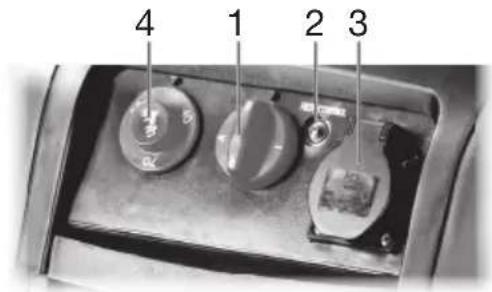

1 Поворотный выключатель «Вкл»/«Выкл»/«Автом.»/«SelfClean» (SC)
2 Контрольный индикатор объемного потока
3 Розетка для электроинструмента

4 Поворотный переключатель для выбора диаметра всасывающего шланга*

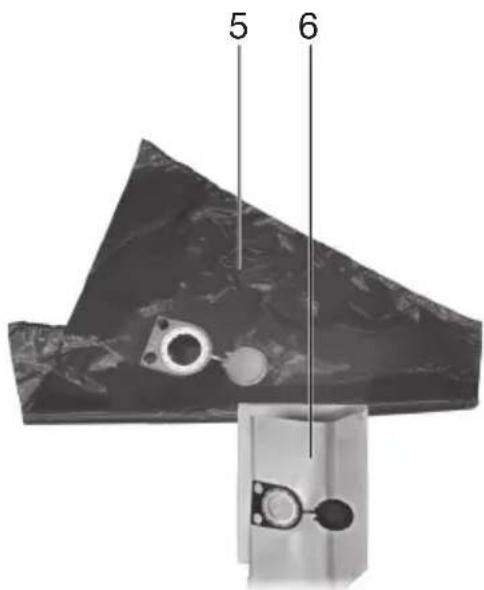

5 Фильтровальный мешок из полиэтилена *
6 Фильтровальный мешок из нетканого полотна *
7 Держатель кабеля
8 Верхняя часть
9 Защелка
10 Нижняя часть
11 Впускное отверстие
12 Заглушка (только для ASR 25 M SC, ASR 50 M SC) *
13 Кнопка фиксатора
14 Фиксатор (для открывания крышки при замене фильтровальной кассеты)

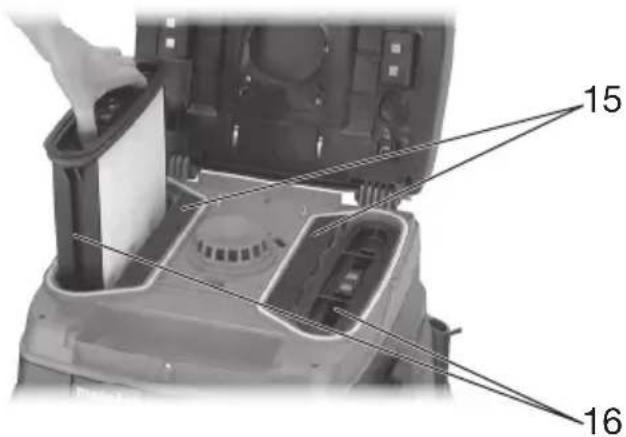

15 Фильтры защиты двигателя
16 Фильтровальная кассета (согласно IFA C)

* в зависимости от комплектации/не входит в комплект поставки

6. Ввод в эксплуатацию

Перед вводом в эксплуатацию проверьте соответствие напряжения и чтобы сети, указанных на заводскойnicке, параметрам сети электропиция.

6.1 Крепление заглушки (только для ASR 25 M SC, ASR 50 M SC)

Цепь заглушки (12) подвесьте за серьгу впускного отверстия (11).

6.2 Установка колес (при необходимости)

Вставить и защелкнуть оси направляющих роликов в отверстия дна емкости.

Установить большие колеса как показано на рисунке:

6.3 Установка флизелинового фильтрамешка

Мы рекомендуем использовать фильтровальные мешки из бумаги или нетканого полотна, если:

• сфера применения предполагает образование небольшого количества мелкодисперсной пыли (например, подшлифовка и сошлифовывание лакокрасочных покрытий, пылеудаление при сверлении отверстий с диаметром < 10 мм и т. п.);
• используются такие машины, как фрезер, строгальный станок, шлифмашины малой мощности и т. п.

Выключите устройство, выньте сетевую вилку, откройте защелки (9). Снимите верхнюю часть (8) с пылесборника (10).

ASR 50 M SC: Красную поворотную заслонку внутри впускного отверстия установите меткой «Треу-

гольник» вверх. (Для поворота слегка нажмите ее в направлении всасывающего шланга, после поворота вытяните обратно).

Возьмите новый бумажный/флизелиновый фильтр-мешок за фланец и надвиньте сначала внизу на всасывающий штуцер, затем вверху на запорную защелку. Установите верхнюю часть обратно на пылесборник, закройте защелки.

ASR 25 M SC: Поверните красный поворотный переключатель (внутри впускного отверстия) до упора: текст «CLOSE» повернут вверх к значку ▲.

Возьмите фильтровальный мешок из нетканого полотна за фланец и наденьте его отверстием сначала на запорную защелку в нижней части впускного отверстия, затем наденьте до упора на впускное отверстие. Установите верхнюю часть обратно на пылесборник, закройте защелки.

6.4 Установка полиэтиленового фильтрамешка (только для ASR 50 M SC)

Полиэтиленовые фильтры-мешки (5) применяются для влажной и сухой уборки.

Мы рекомендуем использовать полиэтиленовые одноразовые мешки, если:

• сфера применения предполагает образование большого количества мелкодисперсной пыли (например, обработка фрезой отштукатуренных поверхностей, подшлифовка и сошлифовывание материала бесшовного пола и т. п.);
• используются такие машины, как фрезер или шлифмашина для ремонтных работ, шлифмашина для гипсокартона, штроборез и т. п.

При использовании полиэтиленового одноразового мешка следует подключать функцию очистки фильтра в зависимости от материала (функция AR / IR) (см. рекомендации).

Выключите устройство, выньте сетевую вилку, откройте защелки (9). Снимите верхнюю часть (8) с пылесборника (10).

ASR 50 M SC: Красную пово- ротную заслонку внутри впускного отверстия устано- вите меткой «Круг»

вверх. (Для поворота слегка нажмите ее в направлении всасывающего шланга, после поворота вытяните обратно).

ASR 25 M SC: Поверните красный поворотный переключатель (внутри впускного отверстия) до упора: текст «OPEN» повернут вверх к значку ▲.

Возьмите полиэтиленовый фильтр-мешок (5) за фланец и наденьте его отверстием сначала на запорную защелку в нижней части впускного отверстия, затем наденьте до упора на впускное отверстие.

Полиэтиленовый фильтр-мешок (5) равномерно расправьте по основанию пылесборника. Края полиэтиленового фильтра-мешка расправьте поверх кромок пылесборника так, чтобы мешок зажимался по периметру при установке верхней части (8).

7. Устройство

7.1 «Вкл»/«Выкл», «Автом.», «Вибр.»

Выберите режим работы с помощью переключателя (1):

0=Пылесос Выкл

I = Пылесос Вкл (ручной режим)

A=Автоматическое включение/выключение: пылесос включается/выключается электроинструментом, включенным в розетку (3).

R A= автоматическое включение/выключение и автоматическая активация вибратора

- При установке переключателя (1) в положение «R A» активируется электромагнитный вибратор. Происходит стряхивание пыли с фильтра. Примерно через 10 с вибратор автоматически отключается.

• В положении переключателя «R A» пылесос включается или выключается электроинструментом, включенным в розетку (3).

• В положении переключателя «R A» электронный блок контролирует воздушный поток во время работы. При недостаточном воздушном потоке вследствие загрязнения фильтра загорается контрольная лампа «Filtercontrol» (2). Во время следующего перерыва в работе с подключенным электроинструментом электронный блок автоматически включает вибратор примерно на 10 с.

- При недостижении средней скорости воздушного потока 20 м/с в системе шлангов диам. 35 мм мигает контрольный индикатор объемного потока (2) для указания на необходимость замены

флизелинового фильтра-мешка или активации вибратора.

7.2 Розетка (3)

Розетка (3) предназначена только для подключения одного электроинструмента.

Максимально допустимое потребление тока (пылесосом и подключенным электроинструментом) в сумме не должно превышать значения I_макс (см. таблицу, с. 2).

Внимание! Электроинструмент, при включении его в розетку пылесоса, должен быть выключен. Независимо от положения переключателя розетка пылесоса всегда находится под напряжением, когда сетевая вилка пылесоса вставлена в розетку.

Если переключатель (1) установлен в положение «0», то розетку пылесоса можно использовать в качестве удлинительного кабеля (например, для лампы).

Если переключатель (1) установлен в положение «RA», то пылесос включается или выключается электроинструментом, включенным в розетку (3).

7.3 Контрольный индикатор объемного потока

При заполненном пылесборнике и/или засорении всасывающего шланга загорается контрольный индикатор объемного потока (2). У ASR 25 M SC, ASR 50 M SC дополнительно подается звуковой сигнал.

7.4 Поворотный переключатель для установки диаметра всасывающего шланга (только ASR 25 M SC, ASR 50 M SC)

Установите поворотным переключателем (4) диаметр подсоединенного всасывающего шланга.

При установке переключателя (1) в положение «RA» или «I» активируется контроль объемного потока.

Если показатель объемного расхода опускается ниже определенного уровня, система встряхивает фильтровальные кассеты во время перерывов в работе в положении RA. Если показатель объемного потока остается ниже установленного значения, загорается контрольный индикатор объемного потока и – если переключатель находится в положении «RA» – дополнительно подается звуковой сигнал, что указывает на необходимость опорожнения пылесборника или замены фильтра-мешка: флизелинового (6) или полиэтиленового (5).

∅ 35 MM => 70 M³/4

∅ 27 MM => 41 M³/4

∅ 19 MM => 20 M³/4

Примечание: при диаметре всасывающего шланга 19 мм или меньше и наличии помех для потока во всасывающем шланге может иметь место ситуация, когда контрольный индикатор объемного потока (2) мигает, звуковой сигнал подается, а опорожнение флизелинового фильтра-мешка еще не требуется. В этом

случае следует расправить шланг и очистить его.

Примечание: при необходимости, если это обусловлено источником пылеобразования (например, малый диаметр вытяжного канала источника, но большой диаметр всасывающего шланга), поворотный выключатель (4) следует установить на более низкое значение, что, однако, не гарантирует необходимую эффективность перемещения пыли во всасывающем шланге. После каждого рабочего цикла всасывающий шланг необходимо отсоединять от источника пылеобразования, чтобы он свободно поработал без нагрузки.

8. Эксплуатация

8.1 Сухая уборка

Удаление пыли только при сухом состоянии фильтра, устройства и принадлежностей. Во влажном состоянии пыль может прилипнуть и затвердеть.

Бумажный (6), флизелиновый (6) или полиэтиленовый (5) фильтр-мешок всегда используйте в комбинации с фильтрующим картриджем (16).

8.2 Мокрое всасывание

Категорически запрещается эксплуатировать устройство без фильтрующего

картриджа (16). Устройство может получить повреждения. Кроме того может выступить вода.

Флизелиновый (6) или полиэтиленовый (5) фильтр-мешок можно использовать. Фильтрующие картриджи (16) пригодны для влажной уборки.

Перед влажной уборкой удалите сухую пыль. Это позволит избежать сильного загрязнения и образования корки.

Встроенный датчик воды отключает двигатель при полном пылесборнике. Устройство опорожняется. Если устройство не выключено, то действует защита от повторного пуска. Только после отключения и повторного включения устройство снова готово к работе.

После отключения небольшое количество воды может вытечь из шланга обратно.

Перед опорожнением сначала необходимо вынуть всасывающий шланг из жидкости.

При включении режима сухой уборки вставляйте сухие фильтры. При частой смене режимов сухой и влажной уборки рекомендуется использовать второй (сменный) фильтр. Фильтры, пылесборник и принадлежности должны быть сухими, к влажным деталям пыль прилипает.

8.3 Особые указания для ASR 25 M SC, ASR 50 M SC

Использование в качестве промышленного пылесоса (ПП):

Установите переключатель (1) в положение «I». Установите поворотным переключателем (4) диаметр подсоединенного всасывающего шланга.

При снижении показателя объемного потока ниже определенного уровня загорается контрольный индикатор объемного потока, что указывает на необходимость опорожнения пылесборника или замены фильтра-мешка: флизелинового (6) или полиэтиленового (5).

Использование в качестве пылеуловителя (ПУ):

Пылеуловитель можно использовать только при подключении к одному источнику пылеобразования.

Установите переключатель (1) в положение «RA».

Установите поворотным переключателем (4) диаметр подсоединенного всасывающего шланга. Подробнее см. главу 7.4.

Выключенный электроинструмент подсоедините к розетке (3). См. главу 7.2.

8.4 Транспортировка

У ASR 25 L SC/ASR 50 L SC шланг должен оставаться на своем месте во избежание случайного выброса пыли.

У ASR 25 M SC, ASR 50 M SC впускное отверстие (11) следует закрыть заглушкой (12), а концы шланга воткнуть друг в друга во избежание выброса пыли.

Всасывающий шланг уложить вокруг пылесоса.

Принадлежности разложить по соответствующим полиэтиленовым пакетам и закрыть.

Сетевой кабель повесить на держатель кабеля (7).

Верхняя часть (8) должна быть надежно соединена с пылесборником (10) — проверьте, чтобы защелки (9) были закрыты.

9. Очистка

9.1 Общие указания по очистке

Пылесборник и принадлежности очищаются водой. Верхнюю часть (8) протрите влажной тряпкой.

Внимание! Данное устройство содержит опасную для здоровья пыль. К работам по опорожнению и обслуживанию, включая извлечение пылесборника, допускаются только специалисты, использующие соответствующие средства индивидуальной защиты.

Опорожнение пылесборника

Только для удаления пыли с

показателем ПДК для рабочей зоны > 1 мг/

M ^3 .

- Выньте вилку из розетки.

- ASR 25 M SC, ASR 50 M SC: снимите всасывающий шланг, закройте впускное отверстие (11) заглушкой (12).

РУССКИЙRU

- Откройте защелки (9). Снимите верхнюю часть (8) с пылесборника (10).

Утилизация флизелинового фильтра-мешка

• Выньте вилку из розетки.
• Наденьте респиратор.
• ASR 25 M SC, ASR 50 M SC: снимите всасывающий шланг, закройте впускное отверстие (11) заглушкой (12).
• Откройте защелки (9). Снимите верхнюю часть (8) с пылесборника (10).
• Бумажный (6)/флизелиновый (6) фильтрмешок осторожно извлеките назад из впускного отверстия (11). Фланец флизелинового фильтра-мешка закройте крышкой.
• Утилизируйте пыль в соответствии с требованиями действующего законодательства.

Утилизация полиэтиленовыхфильтров- мешков

• Вставьте вилку в розетку.
• Включите пылесос и стряхните пыль с фильтра: установите переключатель (1) в положение «RA».
• Выключите пылесос: установите переключатель (1) в положение «0».
• Наденьте респиратор.
• ASR 25 M SC, ASR 50 M SC: снимите всасывающий шланг, закройте впускное отверстие (11) заглушкой (12).
• Откройте защелки (9). Снимите верхнюю часть (8) с пылесборника (10). Перед снятием верхней части установите переключатель (1) в положение «I», это обеспечит удаление случайно осыпавшейся пыли.
• Полиэтиленовый фильтр-мешок (5) осторожно извлеките назад из впускного отверстия (11). Фланец полиэтиленового фильтрамешка закройте крышкой.
• Утилизируйте пыль в соответствии с требованиями действующего законодательства.

9.2 Особые указания по очистке для ASR 25 M SC, ASR 50 M SC

Устройства класса М перед извлечением из опасной зоны необходимо очистить снаружи пылесосом, начисто протереть или обработать герметизирующим средством. Все детали устройства, изъятые из опасной зоны, должны рассматриваться как загрязненные. Их необходимо подвергнуть соответствующей обработке для предотвращения распространения пыли. При проведении работ по техобслуживанию и ремонту все загрязненные предметы, которые не могут быть достаточно хорошо очищены, подлежат утилизации. Такие предметы должны быть помещены в герметичные пакеты и утилизированы в соответствии с нормами действующего законодательства по утилизации подобных отходов.

10. Техническое обслуживание

10.1 Общие указания

Перед каждым техобслуживанием выключайте устройство и вынимайте вилку из розетки.

Очистите устройство (см. главу 9.).

При проведении техобслуживания пользователем пылесос необходимо разобрать, очистить и обслужить, насколько это возможно, не подвергая при этом опасности обслуживающий персонал и других лиц.

Меры предосторожности

Рекомендуемые меры безопасности включают в себя очистку перед демонтажом, обеспечение местной принудительной вентиляции с фильтрацией подаваемого воздуха на участке демонтажа пылесоса, очистку зоны техобслуживания и наличие соответствующих средств индивидуальной защиты.

10.2 Снижение мощности всасывания

В случае снижения мощности всасывания необходимо принять следующие меры:

1. Очистите фильтрующие картриджи путем включения электромагнитного вибратора (установите переключатель (1) в положение «RA»).
2. Опорожнить пылесборник или бумажный (6)/флизелиновый (6) или полиэтиленовый (5) фильтр-мешок.
3. Замените фильтрующие картриджи (16) или промойте их проточной водой, просушите и установите обратно.

10.3 Замена фильтрующих картриджей (16).

Перед заменой фильтров встряхните фильтрующие картриджи (16) еще раз путем включения электромагнитного вибратора (установите переключатель (1) в положение «RA»).

С помощью монеты или аналоги (14)чного предмета поверните кнопку (13) запора (14) на 90° против часовой стрелки и нажмите на фиксатор (14). Откройте крышку и выньте вверх фильтрующие картриджи (16). Изъятые фильтрующие картриджи сразу закройте в герметичный полиэтиленовый пакет утилизируйте в соответствии с нормами действующего законодательства.

Вставьте новые фильтрующие картриджи, следите при этом за чистотой и прочностью посадки фильтров.

10.4 Фильтры защиты двигателя

Регулярно проверяйте состояние фильтров защиты двигателя. Загрязнение фильтра защиты двигателя (15) указывает на неисправность фильтрующих картриджей (16):

• Замените фильтрующие картриджи (16).
• Замените фильтр защиты двигателя (15) или промойте проточной водой, высушите и установите обратно.

10.5 Датчик уровня воды

ВНИМАНИЕ: регулярно очищайте датчик воды и проверяйте на отсутствие повреждений.

10.6 Проверка технического состояния

Не реже одного раза в год изготовителем или специально подготовленным персоналом должна производиться проверка технического состояния, в частности, проверка фильтра на отсутствие повреждений, проверка герметичности устройства и функционирования контрольного устройства.

При проведении техобслуживания пользователем пылесос необходимо разобрать, очистить и обслужить, насколько это возможно, не подвергая при этом опасности обслуживающий персонал и других лиц.

Меры предосторожности

Рекомендуемые меры безопасности включают в себя очистку перед демонтажом, обеспечение местной принудительной вентиляции с фильтрацией подаваемого воздуха на участке демонтажа пылесоса, очистку зоны техобслуживания и наличие соответствующих средств индивидуальной защиты.

При проведении работ по техобслуживанию и ремонту все загрязненные предметы, которые не могут быть достаточно хорошо очищены, подлежат утилизации. Такие предметы должны быть помещены в герметичные пакеты и утилизированы в соответствии с нормами действующего законодательства по утилизации подобных отходов.

11. Устранение неисправностей

Если горит контрольный индикатор объемного потока (2) или раздается звуковой сигнал (только у ASR 25 M SC, ASR 50 M SC), то это указывает на необходимость опорожнения флизелинового фильтра-мешка.

Снижение мощности всасывания

См. указания в главе «Очистка».

• Засорились фильтрующие картриджи (16)? — очистите.
• Заполнились бумажные (6)/флизелиновые фильтры-мешки (6)? — замените.
• Заполнился полиэтиленовый фильтр-мешок (5)? — замените.
• Заполнился пылесборник (10)? — опорожните.
• Фильтр защиты двигателя в плохом состоянии (15)? См. главу 10..
• Забились насадка, трубка или шланг? — очистите.

Устройство не запускается:

• Вилка вставлена в розетку?
- Есть напряжение в сети?
- Сетевой кабель в исправном состоянии?
- Крышка устройства правильно закрыта?
- Датчик уровня воды отключился? — опорожните пылесборник; выключите и снова включите пылесос.
- Переключатель (1) в положении «RA»/«A»? - Установите в положение «I». См. главу 7.1.
- Пылесос не включается/не выключается электроинструментом, хотя переключатель

(1) установлен в положение «RA»/«A». — вставьте вилку электроинструмента в розетку (3).

Пыль в пылесборнике при установленном бумажном/флизелиновом фильтре-мешке:

- Неверное положение поворотной заслонки. См. главу 6.3.

Полиэтиленовые фильтры-мешки засасываются (16) фильтрующими картриджами:

- Неверное положение поворотной заслонки. См. главу 6.4.

Не пытайтесь самостоятельно устранить неисправность. Обратитесь в авторизованную мастерскую или в сервисную службу Metabo (см. главу 13. «Ремонт»)

12. Принадлежности

Используйте только оригинальные принадлежности Metabo.

За принадлежностями обращайтесь к дилеру фирмы Metabo.

См. с. 4.

17 Флизелиновый фильтр-мешок (М) 5 шт. = 1 комплект
18 Полиэтиленовый фильтр-мешок (М) 5 шт. = 1 комплект
19 Фильтрующий картридж (М) из целлюлозы 2 шт. = 1 комплект
20 Фильтрующий картридж (М) из полиэстера 2 шт. = 1 комплект
21 Фильтр защиты двигателя (1 шт.) Необходимо заказывать 2 шт.
22 Кабельные клипсы (10 шт.)
23 Всасывающий шланг
24 Соединитель
25 Всасывающая трубка (2 шт.)
26 Соединительный штуцер
27 Насадка
28 Насадка для пола (металлическая)
29 Универсальная насадка
30 Универсальная щетка
31 Щетка для мягких покрытий
32 Щелевая насадка
33 Резиновая насадка
34 Соединительный элемент с байонетом
35 Универсальная насадка
36 Всасывающий шланг
37 Всасывающий шланг (антистатический)
38 Переходник ø 35/58 мм

13. Ремонт

К ремонту устройств допускаются только квалифицированные специалисты-электрики! Используйте только оригинальные запасные части Metabo.

Для ремонта электроинструмента производства Metabo обращайтесь в ближайшее пред-

РУССКИЙRU

ставительство Metabo. Адреса см. на сайте www.metabo.com.

Списки запасных частей можно скачать на сайте www.metabo.com.

14. Защита окружающей среды

Упаковки изделий Metabo полностью пригодны для переработки и вторичного использования.

Отслужившие свой срок устройства и принадлежности содержат большое количество ценных сырьевых и полимерных материалов, которые также могут быть направлены на повторную переработку.

Руководство по эксплуатации напечатано на бумаге, отбеленной без применения хлора.

Только для стран ЕС: не выбрасывайте устройства вместе с бытовыми отходами! Согласно директиве 2012/19/EU об утили- зации старых электроприборов и электронного оборудования и соответствующим национальным нормам отслужившие свой срок устройства подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

15. Технические характеристики

Пояснения к данным, указанным на с. 2.

Оставляем за собой право на технические изменения.

K = класс пыли. Согласно EN 60335-2-69.

A = габаритные размеры

U = напряжение сети

F = частота сети

A = потребление тока

N = сетевой кабель

P_1 = номинальная потребляемая мощность

p_U1 = макс. разрежение (на шланге)

p_U1 = макс. разрежение (на вентиляторе)

V_1/s1 = макс. объемный поток (на шланге)

V_I/s1 = макс. объемный поток (на вентиля- торе)

D_max1 = макс. разрежение (на шланге)

D_ 2 = макс. расход (вентилятор)

V = макс. объем пылесборника

m = масса (без сетевого кабеля)

Уровень шума по методу А (IEC 60335-2-69):

L_pA =уровень звукового давления

L_WA =уровень звуковой мощности

Во время работы уровень шума может превышать 80 дБ(А).

Надевайте защитные наушники!

Результаты измерений получены в соответствии со стандартом EN 60704.

\~ Переменный ток

На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами.

EAC

Информация для покупателя:

Сертификат соответствия:

Декларация соответствия: № ТС Н RU Д-DE.БЛ08.В.00942, срок действия с 27.10.2016 по 25.10.2021 г., зарегистрирована органом по сертификации продукции «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г. Иваново, ул. Станкостроителей, д. 1; тел. [phone]; факс [phone]; E-mail: [e-mail]; Атте-стат аккредитации № RA.RU.11БЛ08 от 24.03.16 г., выдан Федеральной службой по аккредитации

Страна изготовления: Германия

Производитель (завод-изготовитель):

"Metabowerke GmbH",

Metaboallee 1,

D-72622 Nuertingen, Германия

Импортер в России:

ООО "Метабо Евразия"

Россия, 127273, Москва

ул. Березовая аллея, д 5 а, стр 7, офис 106

тел.: [phone]

Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).
