MANUAL DE UTILIZADOR ASR 50 L SC METABO

10.6 Control técnico

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade: Estes aspiradores/extractores de poeiras, identificados pelo tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas junto ao *4) - vide página 3.

2. Utilização autorizada

ASR 25 L SC, ASR 50 L SC:

O aspirador é adequado para aspirar pós e corpos sólidos (fragmentos de vidro, pregos etc.), bem como líquidos de qualquer espécie, excepto líquidos facilmente inflamáveis e combustíveis, e materiais com uma temperatura própria acima de 60°C.

O aspirador é adequado para separar pós secos e não inflamáveis, líquidos não inflamáveis, pós de madeira e pós nocivos com valores limite no local de trabalho > 1 mg/m ^3 .

O aspirador é adequado para separar pós secos e não inflamáveis, líquidos não inflamáveis, pós de madeira e pós nocivos com valores limite no local de trabalho ≥ 0,1 mg/m ^3 .

Para obter mais detalhes sobre os valores limite no local de trabalho assim como, sobre substâncias cancerígenas, consulte a lista com os valores limite no local de trabalho ou informe-se junto às Associações Profissionais / Instituições de seu País.

O resultado da inspecção técnica de pó refere-se à absorção e aspiração de pó seco.

O aspirador é adequado para a utilização como:

a) aspirador industrial (IS) para aspiração de pós depositados

O aspirador é adequado para maiores exigências na utilização comercial p.ex. nas artes e ofícios, instalação, construção civil, indústria, oficinas, pinturarias, engessadores, marcenarias, indústrias de processamento de madeiras. De acordo com EN 60335-2-69.

O aspirador é adequado para aspirar pós e corpos sólidos (fragmentos de vidro, pregos etc.), bem como líquidos de qualquer espécie, excepto líquidos facilmente inflamáveis e combustíveis, e materiais com uma temperatura própria acima de 60°C.

ASR 25 L SC, ASR 50 L SC, ASR 25 M SC, ASR 50 M SC:

Este aparelho não é adequado para ser utilizado por pessoas com deficiências físicas, sensoriais ou mentais, ou com práticas insuficientes e/ou conhecimentos insuficientes, a não ser que sejam controladas por uma pessoa responsável por sua segurança, ou que tenham recebido instruções desta pessoa sobre a utilização do aparelho.

Respeite as determinações específicas do país, bem como os dados do fabricante do material.

Este produto foi previsto para uso industrial.

Não é permitido aspirar poeiras que contenham amianto.

Não é permitido aspirar qualquer pó combustível.

Não é permitido aspirar qualquer solvente combustível ou explosivo, material embebido em solvente, pós com riscos de explosão, líquidos como combustível, óleo, álcool, diluentes resp. materiais com uma temperatura própria acima de 60°C. De contrário, há perigo de explosão e de incêndio! Não é permitido utilizar o aparelho nas proximidades de gases e substâncias inflamáveis.

O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se todas as regulamentações aplicáveis à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem.

3. Indicações gerais de segurança

Favor ler atentamente e por completo as indicações deurança e as Instruções de serviço incluídas antes de utilizar o velho. Guarde todos osuais e folhetos para futura sulta e, se emprestar ou der o aparelho, faça-o sempre companhar dessa documeno.

Antes da utilização, os utentes devem ser informados,

instruídos e treinados para a utilização do aparelho e das substâncias para as quais terá que ser utilizado, inclusive sobre o processo da eliminação do material aspirado.

4. Indicações de segurança especiais

Para sua própria protecção e para proteger o seu aparelho, cumpra muito em especial todas as referências marcadas com este símbolo!

Jamais permitir a utilização da ferramenta a crianças.

Crianças devem ser vigiadas para certificar-se de que não brinquem com o aparelho.

Atenção! Utilizar exclusivamente os acessórios fornecidos com o aparelho ou definidos nas Instruções de Serviço. A utilização de outros acessórios pode restringir a segurança.

Não é permitido executar outros trabalhos do que os aqui descritos.

No caso de utilização para outros fins, operação inadequada ou reparação incorrecta, não será assumida qualquer garantia sobre eventuais danos.

Quando o aparelho não for utilizado, deve deixar a mangueira montada junto ao aparelho para evitar a saída não intencional de pó. No caso do ASR 25 M SC, ASR 50 M SC, deve fechar a abertura de sucção (12) com um bujão (11), e ajuntar as extremidades da mangueira para evitar a saída de pó.

Não utilizar o aparelho e seus acessórios quando:

-o aparelho tiver indícios perceptíveis de danos (fissuras/quebras),

-o cabo de conexão à rede estiver danificado ou apresentar sinais de fissuras resp. de envelhecimentos,

-houver suspeita de um defeito não visível

(após uma queda).

Não dirigir o bocal, a mangueira ou o tubo a pessoas ou animais.

AVISO - Desligar imediata- mente quando sair espuma ou ua. Esvaziar o reservatório e se cessário, o filtro de pregas.

Jamais subir ou sentar sobre o aparelho.

Instalar o cabo de ligação e a mangueira de modo que não haja risco de tropeços.

Não puxar o cabo de ligação sobre bordos vivos, não dobrar ou entrar.

Aquando danificado o cabo de ligação do aparelho, deverá ser substituído por um cabo de ligação especial. Veja capítulo Reparações.

Ligar apenas a uma tomada com contacto de protecção.

Não utilizar cabos adaptadores danificados.

Jamais conectar ou puxar a ficha de rede com as mãos molhadas

Puxar sempre apenas na ficha de rede, jamais no cabo.

AVISO - A tomada junto ao aparelho deve ser utilizada exclusivamente para os fins definidos nas Instruções de Serviço.

Não deixar o aparelho sem vigilância. No caso de interrupção prolongada, deve sempre puxar a ficha da rede.

Não é permitido utilizar ou guardar o aspirador ao ar livre sob condições húmidas.

PORTUGUÊSpt

ATENÇÃO - Esta ferramenta deve ser guardada apenas em recintos interiores.

Ácidos, acetonas e solventes podem atacar quimicamente os componentes do aparelho.

Desligar o aparelho e puxar a ficha da rede antes de qualquer manutenção, limpeza do aparelho e após cada utilização.

Para a limpeza do aspirador não é permitido usar pulverizadores a vapor ou aparelhos de limpeza a alta pressão.

A parte interior da tampa sempre deve permanecer seca.

Processos de germinação devido a negligência de limpeza a longo prazo, particularmente na utilização em indústrias de alimentícios: Sempre limpar e desinfectar o equipamento logo após a sua utilização.

Jamais abrir o equipamento ao ar livre na chuva ou durante trovoadas.

Proibido utilizar o equipamento em recintos com riscos de explosão.

Observar a posição segura do aspirador.

No recinto deve haver uma quota de troca de ar L suficiente para o caso em que o ar de exaustão voltar ao interior do recinto. Observe as normas nacionais.

Atenção! Este aparelho contém pó nocivo à saúde. Processos de esvaziamento e de manutenção inclusive a eliminação do colector de pó, devem ser efectuados exclusivamente por técnicos, e que usam os

correspondentes equipamentos de protecção.

Aviso diante de perigo geral!

Cuidado! Não utilize o aparelho sem antes ter lido as uções de Utilização!

AVISO - As pessoas que utilizam este aspirador devem ser instruídas adequadamente no seu uso e em relação às devidas matérias, para as quais será aplicado.

Notas de segurança especiais para ASR 25 M SC, ASR 50 M SC:

Placa de aviso para aparelhos na classe de poeiras M:

M M

Observar para os processos de esvaziamento e de manutenção: Limpar o aparelho antes de o abrir. Utilize uma máscara anti-pó. Evite com que pessoas não envolventes sejam afectadas com o pó. Providenciar uma ventilação filtrada obrigatória local. Em seguida, limpar a área de manutenção. Não utilizar sem o sistema completo de filtração. (cassetes de filtro e saco do filtro PE ou como alternativa saco de filtro em não tecido).

A inspecção de acordo com a norma EN 60335 Parte 1 e 69 comprovou que as requisições técnicas de segurança em relação à segurança eléctrica, também foram aprovadas na aspiração de uma mistura de água e ar.

Notas de segurança especiais para ASR 25 L SC, ASR 50 L SC:

Placa de aviso para aparelhos na classe de poeiras L:

L ! i L

O aparelho é adequado para a aspiração de substâncias ligeira-mente nocivas à saúde. O aparelho não é adequado para a redução de pó de madeira no ar de respiração.

Os pós de diversos materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia, são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira).

5. Vista geral

Consultar página 3.

1 Seletor rotativo ligar/desligar/automático/SelfClean (SC)
2 Indicador de controlo do caudal volumétrico
3 Tomada para ferramenta elétrica
4 Seletor rotativo para seleção do diâmetro da mangueira de aspiração *

5 Sacodofiltro PE *

6 Saco de filtro em não tecido *

7 Porta - cabos

8 Partesuperior

9 Fecho de engate

10 Parte inferior

11 Abertura de aspiração
12 Bujão de fecho (apenas para o ASR 25 M SC, ASR 50 M SC) *
13 Botão de bloqueio
14 Trinco (para abrir a capota na substituição das cassetes de filtro)
15 Filtro de proteção do motor
16 Cassete de filtro (de acordo com a IFA C)

* Conforme equipamento / não incluído no volume de fornecimento

6. Colocação em funcionamento

Antes de ligar o cabo de alimentação, verifique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta eléctrica.

6.1 Montar o bujão (apenas ASR 50 M SC)

Engatar a corrente do bujão (12) no orifício da abertura de sucção (11).

6.2 Montagem das rodas (caso necessário)

Inserir os eixos dos rolos de guia nas perfurações no fundo do recipiente, até seu engate.

Montar as rodas grandes conforme indicado:

6.3 Montar o saco de filtro de não tecido

Recomendamos a utilização de sacos do filtro em tela em:

- Utilizações onde são geradas pequenas quantidades de poeira fina (por ex. lixagem de revestimentos de tinta e de verniza, aspiração de trabalhos de furação breves com diâmetros reduzidos < 10 mm, etc.).

- Utilização de máquinas, como por ex.: tupias, plainas desengrossadeiras, lixadeiras pequenas, etc.

Desligar o aparelho, puxar a ficha da rede, abrir os fechos de engate (9). Retirar a parte superior (8) do reservatório (10).

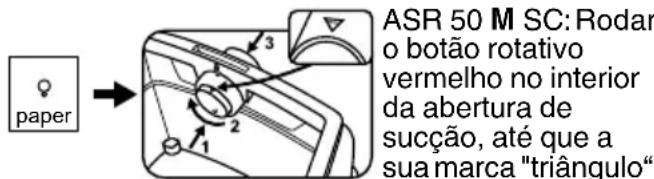

ASR 50 M SC: Rodar o botão rotativo vermelho no interior da abertura de sucção, até que a sua marca "triângulo"

indique para cima. (para rodar, premer ligeiramente na direcção da mangueira de aspiração, e retornar depois de rodar).

Pegar o novo saco de filtro de não tecido no seu flange, e inserir primeiro em baixo por cima do bocal de aspiração e em seguida, na parte superior por cima do ressalto de encaixe. Assentar a parte

PORTUGUÊSpt

superior sobre o reservatório e fechar os fechos de encaixe.

ASR 25 M SC: Rodar o botão rotativo vermelho (no interior da abertura de aspiração) até ao encosto: o texto "CLOSE" fica voltado para cima em direção à marcação ▲.

Pegar no saco de filtro em não tecido pelo flange e passar através da sua abertura, primeiro pelo perno de engate na parte inferior da abertura de aspiração e em seguida, encaixar na abertura de aspiração até ao encosto. Voltar a colocar a parte superior sobre o reservatório e fechar os fechos de engate.

6.4 Montar o saco de filtro de PE (apenas ASR 50 M SC)

Os sacos de filtro de PE (5) são adequados para a aspiração húmida e seca.

Recomendamos a utilização de sacos de eliminação PE em:

• Utilizações onde sejam geradas grandes quantidades de poeira fina (por ex. fresagem de superfícies de limpeza, lixar betonilha, etc.).
• Utilização de máquinas, como por ex.: fresas de restauração, lixadeiras de restauração, lixadeiras para construções a seco, fresadoras de abrir roços, etc.

Ao utilizar um saco de eliminação PE, deverá ligar (função AR / IR) a limpeza do filtro para os respetivos materiais (ver recomendação).

Desligar o aparelho, puxar a ficha da rede, abrir os fechos de engate (9). Retirar a parte superior (8) do reservatório (10).

Rodar o botão rotativo vermelho no interior da abertura de sucção, até que a sua marca "círculo" indique para cima.

(para rodar, premer ligeiramente na direcção da mangueira de aspiração, e retornar depois de rodar).

ASR 25 M SC: Rodar o botão rotativo vermelho (no interior da abertura de aspiração) até ao encosto: o texto "OPEN" fica voltado para cima em direção à marcação ▲.

Pegar o saco de filtro de PE (5) no flange e montar com

sua abertura, iniciando sobre o ressalto de engate na parte inferior da abertura de sucção e em seguida, montar até o batente sobre a abertura de sucção.

Estender o saco de filtro de PE (5) uniformemente sobre o fundo do reservatório. Dobrar as abas do saco de filtro de PE por cima dos bordos do reservatório de modo que o saco de filtro de PE seja fixo por todo o contorno através do assentamento da parte superior (8).

7. O aparelho

Escolher o modo de funcionamento junto ao selector (1):

0=desligar o aspirador

I = ligar o aspirador (funcionamento manual)

A=liga/desliga automático:

O aspirador será ligado ou seja, desligado por uma ferramenta eléctrica conectada à tomada (3).

• Rodando o selector (1) à posição R A, será activado o vibrador electromagnético. O pó será sacudido do filtro. Após cerca de 10 segundos, o vibrador desliga automaticamente.
• Na posição R A do selector, o aspirador será ligado ou seja, desligado por uma ferra- menta eléctrica conectada à tomada (3).
• Na posição R A do selector, o sistema electrónico controla o caudal volumétrico durante o trabalho. Se o caudal volumétrico, for demasiado baixo devido a um filtro sujo, acende a luz "Filtercontrol" (2). No próximo intervalo de operação da ferramenta eléctrica conectada, o sistema electrónico irá activar automaticamente o vibrador por cerca de 10 segundos.

- Se a velocidade do ar na mangueira com um diâmetro de 35 mm, cair abaixo de um valor médio de 20 m/s, irá acender um indicador de controlo do caudal volumétrico (2), avisando a necessidade de trocar o saco de filtro de não tecido, ou de activar o sistema vibrador.

7.2 Tomada (3)

A tomada (3) foi prevista apenas para a conexão de uma ferramenta eléctrica.

A soma do consumo máximo de corrente admitido (do aspirador e do aparelho conhecimento não deve passar do valor I_max (vide Tabela, na 2).

Atenção! Ao conectar, a ferramenta eléctrica sempre deve estar desligada. Indiferente daição do selector, quando a ficha da rede inseta tomada sempre está sob tensão.

Se o selector (1) estiver na posição "0", a tomada poderá ser utilizada como cabo adaptador (p.ex. para lâmpadas).

Se o selector (1) estiver na posição "RA", o aspirador será ligado resp. desligado a partir de uma ferramenta eléctrica ligada à tomada (3).

Quando o reservatório cheio e/ou houver entupimento na mangueira de aspiração, acende o indi-

cador de controlo do caudal volumétrico (2). No caso do ASR25MSC, ASR50MSC ainda soa acústico.

7.4 Selector rotativo para ajustar o diâmetro da mangueira de aspiração (apenas ASR 25 M SC, ASR 50 M SC)

Ajuste o diâmetro da mangueira de aspiração montada junto ao selector rotativo (4).

Se o selector (1) estiver na posição "RA", „A" ou "I", será controlado o caudal volumétrico.

Se um determinado valor do caudal volumétrico não for atingido, as cassetes de filtro são sacudidas nos intervalos de trabalho na posição RA.

Se o valor ainda continua abaixo do valor ajustado, acende o indicador de controlo do caudal volumétrico, e na posição "RA" do selector, ainda soa um sinal acústico, alertando sobre o esvaziamento do reservatório resp. sobre a troca do saco de filtro de não tecido (6) ou do saco de filtro de PE (5).

∅ 35 mm => 70 m³/h

∅ 27 mm => 41 m³/h

∅ 19 mm => 20 m³/h

Nota: No caso de uma mangueira de aspiração com diâmetro de 19 mm ou menor e condições desfavoráveis de caudal, pode ser que o indicador de controlo do caudal volumétrico (2) pisca e o sinal acústico soa, mesmo sem necessidade de troca do saco saco de filtro de não tecido. Neste caso, endireitar a mangueira, limpar.

Nota: Se devido a um gerador de pó (p.ex. diâmetro menor do canal de aspiração no gerador de pó porém, diâmetro maior da mangueira de aspiração) for necessário ajustar o selector rotativo (4) a um valor menor, não é garantido o transporte suficiente de pó na mangueira do aspirador. Depois de cada operação, a mangueira de aspiração tem de ser retirada do gerador de pó, para sua própria aspiração.

8. Utilização

8.1 Aspiração seca

Aspirar apenas com filtro, aparelho e acessórios secos. Quando húmido, o pó pode grudar e formar uma crosta dura.

Utilizar o saco de filtro de não tecido (6) ou o saco de filtro de PE (5) sempre com as cassetes de filtro (16).

8.2 Aspiração a húmido

Jamais deve operar a ferramenta sem cartucho de filtração (16) inserido. A ferra-

menta pode ser destruída. Além disso, pode sair água.

Poderão ser utilizados os sacos de filtro de não tecido (6) ou os sacos de filtro de PE (5). As cassetes de filtro (16) são adequadas para a aspiração húmida.

Remover o material de aspiração seco antes da aspiração húmida. Assim evita uma maior sujidade e encrostamentos.

Aquando o reservatório cheio, o sensor de água u instalado desliga o motor. Esvaziar o aparelho. Se o aparelho não for desligado, a protecção contra rearranque permanece activa. O aparelho só é novamente operacional, depois de o desligar e o ligar novamente.

Depois de desligado, a água pode retornar da mangueira.

Antes de esvaziar, deve retirar por primeiro o líquido da mangueira de aspiração.

Na aspiração seca a seguir, deve usar um filtro seco. No caso de mudança frequente entre aspiração seca e húmida, recomendamos a utilização de um segundo filtro (de troca). Deixar secar o filtro, o reservatório e os acessórios para que o pó não fique grudado nos componentes húmidos.

8.3 Notas particulares para ASR 25 M SC, ASR 50 M SC

Utilização como aspirador de pó industrial (IS):

Rodar o selector (1) à posição "I".

Ajuste o diâmetro da mangueira de aspiração montada junto ao selector rotativo (4).

Se o valor do cauda volumétrico cair abaixo de um determinado valor ajustado, acende o indicador de controlo do caudal volumétrico, indicando a necessidade de esvaziar o reservatório, resp. a troca do saco de filtro de não tecido (6) ou do saco de filtro de PE (5).

Utilização do despoeirador (ENT):

O despoeirador só deve ser usado no caso de uma única fonte de pó.

Rodar o selector (1) à posição "RA".

Ajuste o diâmetro da mangueira de aspiração montada junto ao selector rotativo (4). Informação detalhada, consultar capítulo 7.4.

No caso do ASR 25 L SC / ASR 50 L SC, deve deixar a mangueira montada junto ao aparelho, para evitar a saída não intencional de pó.

No caso do ASR 25 M SC, ASR 50 M SC, deve fechar a abertura de sucção (11) com um bujão (12), e ajuntar as extremidades da mangueira para evitar a saída de pó.

Contornar a mangueira de aspiração no aspirador.

Guardar os acessórios num saco de plástico adequado e fechar.

Engatar o cabo de conexão à rede no porta-cabos (7).

A parte superior (8) deve estar seguramente ligada ao reservatório (10)- controlar o devido fechamento dos fechos de engate (9).

9. Limpeza

9.1 Notas gerais sobre a limpeza

Limpar o reservatório e os acessórios com água.

Passar um pano húmido na parte superior (8).

Atenção! Este aparelho contém pó nocivo à saúde. Processos de esvaziamento e de manutenção inclusive a eliminação do colector de pó, devem ser efectuados exclusivamente por técnicos, e que usam os correspondentes equipamentos de protecção.

Esvaziamento do reservatório

Só admissível para pós com valores limite no local de trabalho > 1mg/m ^3 .

• Retirar a ficha da tomada.
• ASR 25 M SC, ASR 50 M SC: Retirar a mangueira de aspiração e fechar a abertura de sucção (11) com um bujão (12).
• Abrir os fechos de engate (9). Retirar a parte superior (8) do reservatório (10).

Eliminar o saco de filtro de não tecido

• Retirar a ficha da tomada.
• Usar uma protecção para a boca.
• ASR 25 M SC, ASR 50 M SC: Retirar a mangueira de aspiração e fechar a abertura de sucção (11) com um bujão (12).
• Abrir os fechos de engate (9). Retirar a parte superior (8) do reservatório (10).
• Retirar o saco de filtro de não tecido (6) por trás e com todo o cuidado, da abertura de sucção (11). Fechar o flange do saco de filtro de não tecido, virando a tampa.
• Eliminar o material aspirado de acordo com as determinações legais.

Eliminar os sacos de filtro de PE

• Inserir a ficha da rede.
• Ligar o aspirador e sacudir o filtro: Rodar o selector (1) à posição "RA".
• Desligar o aspirador: rodar o selector (1) à posição "0".
• Usar uma protecção para a boca.
• ASR 25 M SC, ASR 50 M SC: Retirar a mangueira de aspiração e fechar a abertura de sucção (11) com um bujão (12).
• Abrir os fechos de engate (9). Retirar a parte superior (8) do reservatório (10). Antes de retirar a parte superior, deve colocar o selector (1) na posição "I", para a aspiração de pó eventualmente a se desprender.
• Retirar o saco de filtro de PE (5) por trás e com todo o cuidado, da abertura de sucção (11). Fechar o flange do saco de filtro de PE, virando a tampa.
• Eliminar o material aspirado de acordo com as determinações legais.

9.2 Indicações de limpeza especiais para ASR 25 M SC, ASR 50 M SC

No caso de aparelhos da classe M, antes de serem retirados da zona perigosa, a parte exterior destes aparelhos deve ser limpa através do processo de aspiração de pó e passando-lhe um pano, ou tratando-a com agente vedante. Todos os componentes do aparelho devem ser considerados contaminados quando forem retirados da zona perigosa, e consequentemente deve então proceder a tratamentos adequados para evitar uma distribuição do pó. Durante os trabalhos de manutenção ou de reparação, todos os objectos sujos que não possam ser suficientemente limpos, têm de ser eliminados. Estes objectos têm de colectados num saco impermeável e de acordo com as determinações válidas, devem ser entregues num local de colecta de lixo correspondente.

10. Manutenção

10.1 Notas gerais

Desligar o aparelho e puxar a ficha da rede antes de qualquer manutenção.

Limpar o aparelho (consultar capítulo 9.).

Na manutenção por parte do utilizador, o aspirador tem de ser desmanchado, limpo e feita a manutenção o quanto possível sem expor qualquer perigo ao pessoal de manutenção ou outras pessoas.

Medidas de precaução

As medidas de precaução abrigam a limpeza antes da desmontagem, a tomada de previdências para ventilações filtradas obrigatórias no local de desmontagem do aspirador, limpeza da zona de manutenção e equipamento adequado de protecção pessoal.

10.2 Redução da potência de sucção

Na redução da potência de sucção deve tomar as seguintes medidas:

1. Limpeza das cassetes de filtro, activando o vibrador electromagnético (selector (1) na posição "RA").
2. Ésvaziar o reservatório ou trocar o saco de filtro de não tecido (6) resp. o saco de filtro de PE (5).
3. Substituir as cassetes de filtro (16), resp. lavar sob água corrente, secar e montar.

10.3 Substituir as cassetes de filtro (16)

Antes de trocar o filtro, deixe sacudir as cassetes de filtro (16) mais uma vez, activando o vibrador electromagnético (selector (1) na posição "RA").

Usando uma moeda ou um objecto semelhante, deve rodar o botão de trava (13) na trava (14) a 90° no sentido anti-horário, e premer a trava (14) para trás. Abrir a capota e retirar a cassete de filtro (16) por cima. Colocar a cassete de filtro retirada imediatamente num saco de plástico a prova de pó, fechar e eliminar conforme determinações. Montar a nova cassete de filtro, observando o assento correcto e firme do filtro.

10.4 Filtro de protecção ao motor

Controlar regularmente o filtro de protecção ao motor. Aquando sujo o filtro de protecção ao motor (15), o mesmo indica a uma cassete de filtro (16) com defeito:

• Substituir as cassetes de filtro (16).
• Substituir o filtro de protecção ao motor (15), resp. lavar sob água corrente, secar e montar.

10.5 Sensor de água

ATENÇÃO - Limpar regularmente o sensor de água, e examinar em relação a sinais de danificações.

10.6 Inspecção técnica

Pelo menos uma vez ao ano o fabricante ou uma pessoa instruída deve efectuar uma inspecção técnica de pó, p.ex. em relação a danificações do filtro, vedação do aparelho e função do dispositivo de controlo.

Na manutenção por parte do utilizador, o aspirador tem de ser desmanchado, limpo e feita a manutenção o quanto possível sem expor qualquer perigo ao pessoal de manutenção ou outras pessoas.

Medidas de precaução

As medidas de precaução abrigam a limpeza antes da desmontagem, a tomada de previdências para ventilações filtradas obrigatórias no local de desmontagem do aspirador, limpeza da zona de manutenção e equipamento adequado de protecção pessoal.

Durante os trabalhos de manutenção ou de reparação, todos os objectos sujos que não possam ser suficientemente limpos, têm de ser eliminados. Estes objectos têm de colectados num saco impermeável e de acordo com as determinações válidas, devem ser entregues num local de colecta de lixo correspondente.

11. Correcção de avarias

Assim que o indicador de controlo do caudal volumétrico (2) acender ou o sinal acústico soar (apenas ASR 25 M SC, ASR 50 M SC), o mesmo indica à necessidade de troca do saco de filtro de não tecido.

Redução da potência de sucção:

Observe as notas no capítulo Limpeza.

• Cassetes de filtro (16) sujas? - Limpar.
• Saco de filtro de não tecido (6) cheio? - Trocar.
• Saco de filtro de PE (5) cheio? - Trocar.
• Reservatório (10)cheio? - Esvaziar.
• Filtro de protecção ao motor (15) obstruído? - Consultar capítulo 10..
• Bocal, tubos ou mangueira entupida? - Limpar.

O aparelho não arranca:

• Ficha na tomada?
• Rede sem tensão?
  • Cabo de rede em ordem?
• Capota do aparelho devidamente fechada?
• Sensor de água desligou? - Esvaziar o reservatório; desligar e voltar a ligar.
• Selector (1) na posição "RA" / "A"? - Rodar à posição "I". Consultar capítulo 7.1.
• O aspirador não é ligado ou seja, desligado a partir de uma ferramenta eléctrica, mesmo com o selector (1) na posição "RA" / "A". - Conectar a ferramenta eléctrica à tomada (3).

Pó no reservatório mesmo com saco de filtro de não tecido montado:

• Posição errada do botão. Consultar capítulo 6.3.
  O saco de filtro de PE está sendo aspirado às cassetes de filtro (16):
• Posição errada do botão. Consultar capítulo 6.4.

Não tomar qualquer intervenção no aparelho. Dirija-se a uma oficina autorizada ou ao Serviço de assistência técnica Metabo (consultar capítulo 13. Reparações)

12. Acessórios

Utilize apenas acessórios Metabo genuínos.

Se precisar de acessórios, consulte o seu distribuidor.

Consultar página 4.

17 Sacos de filtro-M de não tecido 5 unidades = 1 jogo
18 Sacos de filtro-M de PE 5 unidades = 1 jogo
19 Cassetes de filtro-M de celulose 2 unidades = 1 jogo
20 Cassetes de filtro-M de poliéster 2 unidades = 1 jogo
21 Filtros de protecção ao motor (1 unidade) Deve encomendar 2 unidades.
22 Clipes para cabo (10 unidades)
23 Mangueira de aspiração
24 Peça de ligação tipo baioneta
25 Tubos de aspiração (2 unidades)
26 Peça intercalada
27 Bocal de aspiração
28 Bocal para chão (versão metal)
29 Bocal universal
30 Escova universal
31 Escova para estofados
32 Bocal para juntas
33 Bocal de borracha
34 Jogo bocais para chão (com peça para chão e peça para aspiração húmida)
35 Bocal multifunções
36 Mangueira de aspiração
37 Mangueira de aspiração (anti-estática)
38 Adaptador de transição ∅ 35/58 mm

13. Reparações

As reparações do aparelho deste tipo apenas podem ser efectuadas por pessoal qualificado!

Usar exclusivamente peças de substituição originais da Metabo.

Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com.

Poderá descarregar as Listas de peças de reposição no site www.metabo.com.

PORTUGUÊSpt

14. Protecção do meio ambiente

As embalagens da Metabo são 100% recicláveis.

Aparelhos sem possibilidade de reparação e acessórios contém uma apreciável quantidade de matéria-prima e plásticos que também podem ser incluídos em um processo de reciclagem.

Estas instruções estão impressas em papel reciclado.

Só para países da UE: Não deitar os aparelhos no lixo doméstico! De acordo com a Directriz europeia 2012/19/EU sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, os aparelhos usados devem ser recolhidos em separado e entregues a uma reciclagem ecologicamente correcta.

15. Dados técnicos

Há mais notas explicativas na página 2.

Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico.

K = Classe de poeiras. De acordo com EN 60335-2-69.

A =Medidas exteriores

U = Voltagem da rede de alimentação

F = Frequência da rede de alimentação

A = Consumo de corrente

N = Cabo de conexão à rede

P_1 =Potência nominal consumida

p_U1 =Vácuo máx. (na mangueira)

D_max1 =Volume máx. de vazão (na mangueira)

D_max2 =Volume máx. de vazão (no ventilador)

V =Capacidade máx. do reservatório

m = Peso (sem cabo de rede)

Valores típicos e ponderados pela escala A para o ruído (IEC 60335-2-69):

L_pA =Nível de pressão sonora

L_WA =Nível de energia sonora

Durante a operação, o nível de ruído pode passar de 80 dB(A).

Usar protecções auriculares.

Valores medidos de acordo com a norma EN 60704.

\~ Corrente alternada

Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).

Bruksanvisning i original

1. CE-överensstämmelseintyg
