BRUKSANVISNING ASR 50 L SC METABO

Vi intygar att vi tar ansvar för att: utsuget/dammsugaren med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sid. 3.

2. Avsedd användning

ASR 25 L SC, ASR 50 L SC:

L Dammsugaren är avsedd för suga upp damm och fasta föremål (glasskärvor, spik osv.) samt alla slags vätskor förutom lättantändliga och brännbara vätskor och material varmare än 60°C.

Dammsugaren ska användas till avskiljning av torrt, ej brännbart damm, ej brännbara vätskor, trädamm och farligt damm med arbetsplatsgränsvärdet > 1 m g / m ^3 .

M Dammsugaren är avsedd för att suga upp hälsovådligt damm i dammklass M. Enligt EN 60335-2-69.

Dammsugaren ska användas till avskiljning av torrt, ej brännbart damm, ej brännbara vätskor, trädamm och farligt damm med arbetsplatsgränsvärdet ≥ 0,1 mg/m ^3 .

Arbetsplatsgränsvärden och cancerframkallande ämnen hittar du på arbetsplatsgränsvärdeslistan eller får fram med hjälp av dina nationella branschorganisationer/myndigheter.

Resultatet från dammtekniskt godkännande gäller bara uppsugning av torrt damm.

Dammsugaren är avsedd att användas som:

a) industridammsugare (IS) för att suga upp dammavlagringar.

b) utsug (ENT) för att suga upp fritt damm från materialbearbetande maskiner.

Dammsugaren är avsedd för tuff, professionell användning, t.ex. inom hantverk, installation, bygg, industri, verkstad, måleri, gipsning, snickeri, träbearbetning. Enligt EN 60335-2-69.

Dammsugaren är avsedd för suga upp damm och fasta föremål (glasskärvor, spik osv.) samt alla slags vätskor förutom lättantändliga och brännbara vätskor och material varmare än 60°C.

ASR 25 L SC, ASR 50 L SC, ASR 25 M SC, ASR 50 M SC:

Enheten är inte avsedd för användning av personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvisningar för att använda maskinen eller står under överinseende av någon som ansvarar för säkerheten.

Beakta nationella bestämmelser samt materialtillverkarens specifikationer.

Produkten är avsedd för professionell användning. Asbesthaltigt damm får inte sugas upp.

Den är inte avsedd för att suga upp brännbart damm.

Dammsugaren är inte avsedd för att suga upp brännbara eller explosiva lösningsmedel, lösningsmedelsindränkt material, explosionsfarligt damm, vätskor som bensin, olja, alkohol, förtunning resp. material som är varmare än 60°C. Explosions- och brandrisk! Du får inte använda maskinen i närheten av lättantändliga gaser eller ämnen.

Användaren ansvarar för skador som uppstår pga. ej avsedd användning.

Följ gällande skadeförebyggande föreskrifter och medföljande säkerhetsanvisningar.

3. Allmänna säkerhetsanvisningar

Läs alla säkerhets- och bruks-anvisningar noga innan du använder maskinen. Spara den medföljande dokumentationen och se till att den följer med maskinen.

Användaren ska före användning ha tillgång till information, anvisningar och utbildning för att använda maskinen samt hantera de ämnen den är avsedd för, inklusive säker hantering av uppsuget material.

4. Särskilda säkerhetsanvisningar

Följ anvisningarna i textav-snitten med den här symbolen, så förebygger du personskador och skador på maskinen!

Tillåt aldrig att barn använder maskinen.

Håll barnen under uppsikt, så att de inte leker med enheten.

OBS! Använd bara de tillbehör som medföljer eller finns med i bruksanvisningen. Använder du

SVENSKAsv

andra tillbehör, så kan det medföra säkerhetsrisk.

Du får inte använda maskinen för ej avsedd användning.

Metabo tar inget ansvar för skador på grund av ej avsedd användning, felanvändning eller obehöriga reparationer.

Låt slangen sitta i, så att dammet inte kommer ut när du inte använder maskinen. På ASR 25 M SC, ASR 50 M SC kan du stänga sugöppningen (12) med proppen (11) och sätta ihop slangändarna, så att inget damm kommer ut.

Använd inte maskin eller tillbehör om:

-maskinen är skadad (sprickor/brott),

-sladden är trasig, sprucken eller uttjänt,

-det finns misstänkt dold skada (efter fall).

Rikta inte slang eller rör mot människor och djur!

WARNING! Slå av direkt om det tränger ut skum eller vatten.

Töm behållaren och ev. veckfiltret.

Stå eller sitt aldrig på maskinen.

Dra alltid sladd och slang, så att det inte finns någon snubbelrisk.

Dra inte sladden över vassa kanter, vecka eller kläm den inte.

Är sladden till maskinen skadad, så måste den bli bytt mot en specialsladd. Se kapitlet Reparationer.

Anslut endast till jordat uttag.

Använd aldrig trasiga förlängningssladdar.

Dra aldrig ur eller sätt i kontakten med våta händer.

Dra alltid i kontakten, inte i sladden.

WARNING! Uttagen på maskinen är bara avsedda för det som bruksanvisningen anger.

Lämna inte maskinen utan uppsikt. Dra ur kontakten vid längre avbrott i arbetet.

Dammsugaren får inte användas eller förvaras i fuktig miljö utomhus.

OBS! - Maskinen är bara avsedd för förvaring inomhus.

Syror, aceton och lösningsmedel kan angripa maskinens delar.

Slå av maskinen och dra ur kontakten före underhåll, rengöring och när du använt den.

Renögr inte dammsugaren med ång- eller högtryckstvätt.

Håll alltid lockets insida torr.

Risk för bakterietillväxt om maskinen inte blivit ordentligt rengjord på länge, särskilt vid användning inom livsmedelsindustrin: rengör och desinficera alltid maskinen när du använt den.

Använd aldrig maskinen utomhus när det regnar och åskar.

Du får inte använda maskinen i utrymmen med explosionsrisk.

Se till så att dammsugaren står stadigt.

Utrymmet ska tillräcklig luftväxling L om evakueringen ska gå i retur in i rummet. Följ de nationella föreskrifterna.

OBS! Enheten innehåller hälsovådligt damm. Det är bara behörig fackman med rätt skyddsutrustning som får sköta

tömning och underhåll, inklusive hantering av dammbehållaren.

Varning för allmänna risker!

Se upp! Använd inte maskinen förrän du läst bruksanvisningen!

WARNING! Användaren ska vara insatt i hur dammsugaren fungerar och vilka material den är avsedd för.

Särskilda säkerhetsanvisningar till ASR 25 M SC, ASR 50 M SC:

Varningsdekal på maskiner i dammklass M:

M ! i M

Tänk på följande vid tömning och underhåll:

Rengör maskinen innan du öppnar den. Använd dammask. Se till så att andra inte utsätts för dammet.

Se till så att det finns forcerad, filtrerad ventilation på plats.

Rengör underhållsdelen samtidigt.

Starta aldrig maskinen utan komplett filtersystem.

(Filterkassetter och PE-filterpåsar alternativt tygfilterpåsar).

Provningen enligt EN 60335 del 1 och 69 visade att de säkerhetstekniska kraven för elsäkerhet är uppfyllda även vid uppsugning av vatten-luftblandning.

Särskilda säkerhetsanvisningar till ASR 25 L SC, ASR 50 L SC:

Varningsdekal på maskiner i dammklass L:

L ! i L

Enheten är avsedd för uppsugning av lätt hälsovådliga ämnen.

Enheten är inte avsedd för att minska mängden trädamm i inandningsluften.

Damm från material som t.ex. blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt.

Kontakt med eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem.

En del damm, som ek- och bokdamm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel).

5. Översikt

Se sid. 3.

2 Kontrollindikering för volymflöde

3 Uttag för elverktyg

4 Vred för val av sugslangsdiameter *

5 P E - f i l t e r p ä s e *

6 Ty g filter p å se *

7 Kabelhållare

8 Ö ver del

9 Snäpplås

10 Underdel

11 Sugöppning

12 Propp (gäller bara ASR 25 M SC, ASR 50 M SC) *

13 Låsknapp

14 Regel (öppnar huven vid filterkassettbyte)

15 Motorskyddsfilter

16 Filterkassett (enl. IFA C)

* beroende på utförande/ingår inte

SVENSKAsv

6. Före första användning

Kontrollera först att spänningen och frekvensen som märkskylten anger överensstämmer med den nätström du ska använda.

6.1 Sätt i proppen (gäller bara ASR 50 M SC)

Fäst kedjan till proppen (12) i gångan till sugöppningen (11).

6.2 Sätt på hjul (om det behövs)

Skjut in rullaxlarna i hålen i behållarbotten tills de tar i.

Sätt på de stora hjulen som bilden visar:

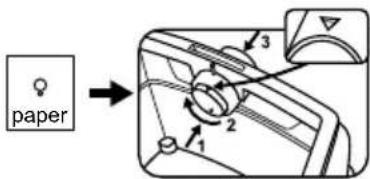

6.3 Sätt i pappers- eller tygdammsugarpåse

Vi rekommenderar användning av pappers- och fiber-filterpåsar vid:

• Tillämpning, när det uppstår små mängder fint damm (t.ex. polering eller bortslipning av färg- och lackbeläggningar, uppsugning från korta borningsarbeten med liten diameter < 10 mm osv.).
• Användning av maskiner, som t.ex. överfräsmaskiner, hyvelmaskiner, små slipmaskiner osv.

Slå av maskinen, dra ur kontakten, öppna snäppläsen (9). Ta av överdelen (8) från behållaren (10).

ASR 50 M SC: Vrid den röda inställningen inuti sugöppningen så att trekantsmarkeringen pekar uppåt. (Tryck

mot sugslangen när du vrider, dra tillbaka igen när du vridit).

Ta tag i flänsen på den nya tygdammsugarpåsen och trä först på den på suganslutningen, sedan över nocken. Sätt på överdelen på behållaren, stäng snäpplåsen.

ASR 25 M SC Vrid det röda vridspjället (på insidan av insugsöppningen) så långt det går: texten "CLOSE" pekar uppåt mot markeringen ▲.

Ta tag i flänsen på filtfilterpåsen och trä på öppningen över spärrklacken på sugöppningens underdel och sedan ända till anslaget på sugöppningen. Sätt på överdelen på behållaren, stäng snäpplåsen.

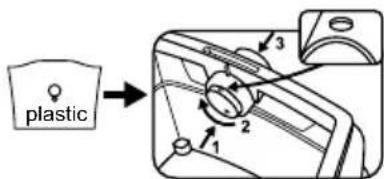

6.4 Sätt i PE-dammsugarpåsen (gäller bara ASR 50 M SC)

PE-dammsugarpåsar (5) är avsedda för våt- och torrdammsugning.

Vi rekommenderar användning av PE-avfallspåsar vid:

• Tillämpning, när det uppstår stora mängder fint damm (t.ex. fräsning av putsytor, polering och bortslipning av beläggningsmassor osv.).
• Användning av maskiner, som t.ex. saneringsfräsar, saneringsslipmaskiner, slipmaskiner för torra konstruktioner, murspårfräsar osv.

Vid användning av en PE-avfallspåse måste filterrengöringen slås på (funktion AR/IR) för lämpligt material (se rekommendation).

Slå av maskinen, dra ur kontakten, öppna snäppläsen (9). Ta av överdelen (8) från behållaren (10).

Vrid den röda inställningen inuti sugöppningen så att cirkelmarkeringen pekar uppåt. (Tryck mot sugslangen när du

vrider, dra tillbaka igen när du vridit).

ASR 25 M SC: Vrid det röda vridspjället (på insidan av insugsöppningen) så långt det går: texten "OPEN" pekar uppåt mot markeringen ▲.

Ta tag i flänsen på PE-dammsugarpåsen (5) och trä på öppningen över nocken på sugöppningens underdel och sedan ända till anslaget på sugöppningen.

Bred ut PE-dammsugarpåsen (5) jämnt på behållarbotten. Lägg kanterna på PE-dammsugarpåsen över behållarkanten, så att PE-dammsugarpåsen kläms fast runtom när du sätter på överdelen (8).

7. Enheten

7.1 PÅ/AV, auto, skak

Välj driftläge med brytaren (1):

0=dammsugare av

I=dammsugare på (manuell)

A=Fjärrautomatik: dammsugaren slår på resp. av samtidigt med det anslutna elverktyget i uttaget (3).

R A= Fjärrautomatik och skakautomatik

• Vrid vredet (1) till läge R A, så slår den elektromagnetiska filterskaken på. Den skakar dammet ur filtret. Skaken slår av automatiskt efter ca 10 s.
• I vredläge R A slår dammsugaren på resp. av samtidigt med det anslutna elverktyget i uttaget (3).
• I vredläge R A kontrollerar elektroniken luftflödet när du jobbar. År flödet litet på grund av smutsigt filter, så lyser Filtercontrol-lampan

(2). När du avbryter arbetet med anslutet elverktyg, så slår elektroniken automatiskt på skaken i ca 10 s.

- Underskrider snittluftflödet 20 m/s i ∅ 35 mm-slangsystem, så blinkar sugindikeringen (2) att du ska byta tygdammsugarpåse eller slå filterskaken.

7.2 Utttag (3)

Uttaget (3) är bara avsett för anslutning av elverktyg.

Maxtillåten strömförbrukning (dammsugare och inkopplad maskin) får tillsammans inte stiga värde I_max (se tabellen sid. 2).

OBS! Elverktyget ska vara av när du sätter i det. Uttaget är spänningssatt när kontakten i, oavsett brytarläge.

Står brytaren (1) i läge „0“ kan du använda uttaget som förlängningssladd (t.ex. för belysning).

Står brytaren (1) i läge "RA" slår dammsugaren på resp. av samtidigt med det anslutna elverktyget i uttaget (3).

7.3 Sugindikering

Sugindikeringen (2) lyser när behållaren är full och/eller slangen är igensatt. ASR 25 M SC, ASR 50 M SC har dessutom ljudsignal.

7.4 Vred för att inställning av sugslangsdiametern (bara på ASR 25 M SC, ASR 50 M SC)

Vrid vredet (4) till den sugslangsdiameter som matchar ansluten sugslang.

Står brytaren (1) i läge "RA", „A“ eller I, så är flödet övervakat.

När ett visst volymflöde underskrids skakas filterkassetterna av i arbetspauserna i läget RA. Ligger värdet trots allt för lågt, så tänds sugindikeringen. Står brytaren i läge "RA", så hör du dessutom en ljudsignal som talar om att du måste tömma behållaren resp. byta tygdammsugarpåse (6) eller PE-dammsugarpåse (5).

∅ 35 mm => 70 m³/h

∅ 27 mm => 41 m³/h

∅ 19 mm => 20 m³/h

Obs! Använder du 19 mm-sugslang eller klenare, så kan det vid dåligt flöde i sugslangen hända att sugindikeringen (2) blinkar och ger ljudsignal även om ygdammsugarpåsen inte behöver tömmas än. Dra i så fall ut slangen, rengör den.

Obs! Om maskinen kräver lägre inställning (t.ex. mindre diameter på maskinutsuget än sugslangen) på vredet (4), så får du inte tillräckligt dammutsug i sugslangen. Lossa sugslangen från maskinen efter användning och sug ur slangen.

8. Användning

8.1 Torrdammsugning

Filter, maskin och tillbehör ska vara torra vid dammsugning. År de fuktiga kan dammet fastna och sätta igen filtret.

Använd alltid pappers- (6), tyg- (6) eller PE-damm-sugarpåsar (5) tillsammans med filterkassett (16).

8.2 Våtdammsugning

Starta aldrig maskinen utan monterad filterkassett. (16) Enheten kan förstöras. Dessän kan det läcka ut vatten.

Du kan sätta i tyg- (6) eller PE-dammsugarpåse (5). Filterkassetten (16) fungerar för våtdammsugning.

Ta bort det du torrdammsugit innan du våtdammsuger. Då slipper du smuts och avlagringar.

Den inbyggda vattengivaren slår av motorn när behållaren är full. Töm maskinen. Slår du inte av maskinen, så ligger återstartspärren fortfarande på. Du måste slå av och slå på maskinen för att den ska vara redo att använda igen.

Det kan rinna ut lite vatten ur slangen när du slår av. Ta upp slangen ur vätskan innan du tömmer.

Sätt i torrt filter om du ska torrdammsuga efteråt. Skiftar du ofta mellan torr- och våtdammsugning, så rekommenderar vi att du använder ett andra utbytesfilter. Låt filter, behållare och tillbehör torka, så att dammet inte fastnar på de fuktiga delarna.

8.3 Specialanvisningar till ASR 25 M SC, ASR 50 M SC

Använda som industridammsugare (IS):

Ställ brytaren (1) i läge "l".

Vrid vredet (4) till den sugslangsdiameter som matchar ansluten sugslang.

Ligger sugindikeringsvärdet för lågt, så tänds sugindikeringen för att tala om att du måste tömma behållaren resp. byta tygdammsugarpåse (6) eller PE-dammsugarpåse (5).

Använda som utsug (ENT):

Utsuget får bara ha en enda maskin ansluten.

Ställ brytaren (1) i läge "RA".

Vrid vredet (4) till den sugslangsdiameter som matchar ansluten sugslang. Vill du ha utförligare information, se kapitlet 7.4.

Anslut det avstängda elverktyget till uttaget (3). Se kapitel 7.2.

8.4 Transport

Låt slangen sitta i på ASR 25 L SC/ASR 50 L SC, så att dammet inte kommer ut.

På ASR 25 M SC, ASR 50 M SC kan du stänga sugöppningen (11) med proppen (12) och sätta ihop slangändarna, så att inget damm kommer ut.

Vira sugslangen runt dammsugaren.

Lägg tillbehören i lämpliga plastpåsar och förslut.

Häng upp sladden på sladdhållaren (7).

Överdelen (8) måste sitta ordentligt på behållaren (10) - kontrollera så att snäpplåsen (9) är stängda.

9. Rengöring 10. Underhåll

9.1 Allmänna rengöringsanvisningar

Rengör behållare och tillbehör med vatten. Torka av överdelen (8) med fuktig trasa.

OBS! Enheten innehåller hälsovådligt damm. Det är bara behörig fackman med rätt skyddsutrustning som får sköta tömning och underhåll, inklusive hantering av dammbehållaren.

Behållartömning

Gäller bara damm med arbetsplatsgränsvärde > 1 mg/m ^3 .

• Dra ur kontakten.
• ASR 25 M SC, ASR 50 M SC: ta av sugslangen, sätt igen sugöppningen (11) med proppen (12).
• Oppna snäpplåsen (9). Ta av överdelen (8) från behållaren (10).

Avfallshantera tygdammsugarpåse

• Dra ur kontakten.
• Ta på dig andningsskydd.
• ASR 25 M SC, ASR 50 M SC: ta av sugslangen, sätt igen sugöppningen (11) med proppen (12).
• Oppna snäpplåsen (9). Ta av överdelen (8) från behållaren (10).
• Dra av tygdammsugarpåsen (6) försiktigt bakåt från sugöppningen (12). Stäng flänsen till tygdammsugarpåsen genom att fälla ned locket.
• Avfallshantera uppsuget material som lagen föreskriver.

Avfallshantera PE-dammsugarpåsar

• Sätta i kontakten.
• Slå på dammsugaren och skaka filtret: ställ brytaren (1) i läge "RA".
• Slå av dammsugaren: ställ brytaren (1) i läge „0“.
• Ta på dig andningsskydd.
• ASR 25 M SC, ASR 50 M SC: ta av sugslangen, sätt igen sugöppningen (11) med proppen (12).
• Oppna snäpplåsen (9). Ta av överdelen (8) från behållaren (10). Ställ brytaren (1) i läge „l“ innan du ställer ned överdelen, så att ev. nedfallande damm sugs upp.
• Dra av PE-dammsugarpåsen (5) försiktigt bakåt från sugöppningen (11). Stäng flänsen till PE-dammsugarpåsen genom att fälla ned locket.
• Avfallshantera uppsuget material som lagen föreskriver.

9.2 Särskilda rengöringsanvisningar till ASR 25 M SC, ASR 50 M SC

På klass M-maskiner ska du dammsuga av och torka ren utsidan av maskinen eller behandla den med binde-medel innan du tar ut den ur riskzonen. Alla maskindelar är att betrakta som kontaminerade när du tar ut maskinen ur riskzonen och kräver åtgärder så att dammet inte sprids. När du gör underhåll eller reparationer ska alla kontaminerade delar som inte går att rengöra tillräckligt hanteras som avfall. Sådana delar ska avfallshanteras i slutna påsar enligt gällande bestämmelser för resp. avfall.

10.1 Allmänna anvisningar

Slå av maskinen och dra ur kontakten före underhåll.

Rengöra maskinen (se kapitlet 9.).

Se till så att underhållspersonal och övriga inte blir exponerade för risk när du som användare tar isär, rengör och underhåller dammsugaren.

Försiktighetsåtgärderna består av att du rengör maskinen före demontering, ser till så att det finns forcerad, filtrerad ventilation på platsen där du demonterar dammsugaren, rengör underhållsutrymmet och använder personlig skyddsutrustning.

10.2 Avtagande sugeffekt

Gör följande om sugeffekten avtar:

1. Rengör filterkassetten genom att slå på den elektromagnetiska skakfunktionen (ställ brytaren (1) i läge "RA").
2. Töm behållaren eller byt tygdammsugarpåse (6) resp. PE- dammsugarpåse (5).
3. Byt filterkassett (16) resp. tvätta ur under rinnande vatten, torka och sätt i igen.

10.3 Byta filterkassetter (16).

Rengör filterkassetten (16) före filterbytet genom att slå på den elektromagnetiska skakfunktionen (ställ brytaren (1) i läge "RA").

Vrid låsknappen (13) på regeln (14) 90° moturs med ett mynt eller liknande och tryck regelnl (14) bakåt. Fäll upp käpan och ta ur filterkassetterna (16) uppåt. Lägg de urtagna filterkassetterna direkt i dammtät plastpåse och stäng, lämna för föreskriven avfallshantering. Sätt i nya filterkassetter, se till så att filtren sitter ordentligt och är rena.

10.4 Motorskyddsfilter

Kontrollera motorskyddsfiltret med jämna mellanrum. År motorskyddsfiltret (15) smutsigt, så beror det på trasiga filterkassetter (16):

• Byt filterkassetter (16).
• Byt motorskyddsfilter (15) resp. tvätta ur under rinnande vatten, torka och sätt i igen.

10.5 Vattengivare

OBS! Rengör vattengivaren med jämna mellanrum, kontrollera om det finns tecken på skador.

10.6 Teknisk kontroll

Tillverkaren eller utbildad personal ska göra damm- teknisk kontroll årligen, t.ex. kontrollera om det finns filterskador, göra täthetskontroll samt funktions-prova kontrollanordningen.

Se till så att underhållspersonal och övriga inte blir exponerade för risk när du som användare tar isär, rengör och underhåller dammsugaren.

Försiktighetsåtgärderna består av att du rengör maskinen före demontering, ser till så att det finns forcerad, filtrerad ventilation på platsen där du demonterar dammsugaren, rengör underhållsutrymmet och använder personlig skyddsutrustning.

När du gör underhåll eller reparationer ska alla kontaminerade delar som inte går att rengöra tillräckligt hanteras som avfall. Sådana delar ska avfallshanteras i slutna påsar enligt gällande bestämmelser för resp. avfall.

11. Åtgärda fel

Tänds sugindikeringen (2) eller om du får en ljudsignal (bara på ASR 25 M SC, ASR 50 M AC), så är det dags att byta tygdammsugarpåse.

Avtagande sugeffekt:

Följ anvisningarna i kapitlet Rengöring.

• Smutsig filterkassett (16)? - rengör.
  • Full tygdammsugarpåse (6)? - byt.
  • Full PE-dammsugarpåse (5)? - byt.
  • Full behållare (10)? - töm.
• Igensatt motorskyddsfilter (15)? - Se kapitlet 10..
• Igensatt munstycket, rör eller slang? - rengör.

Maskinen går inte igång:

• Kontakt i uttaget?
  • Strömlöst?
• Sladden OK?
• Kåpan inte riktigt stängd?
• Vattengivaren har slagit av? - Töm behållaren; slå av och på igen.
• Står brytaren (1) i läge „RA“/“A“? - Ställ den i läge „I“. Se kapitel 7.1.
• Dammsugaren slår inte på resp. av med elverktyget även om brytaren (1) står i läge „RA“/“A“. - Elanslut elverktyget i uttaget (3).

Damm i behållaren vid igensatt tygdammsugarpåse:

- Fel inställning. Se kapitel 6.3.

PE-dammsugarpåsen sugs fast motfilterkasset- terna (16):

- Fel inställning. Se kapitel 6.4.

Gör inga ingrepp i maskinen. Anlita en auktoriserad verkstad eller Metabo-ice (se kapitlet 13. Reparationer)

12. Tillbehör

Använd bara Metabo originaltillbehör.

Behöver du tillbehör, kontakta din återförsäljare.

Se sid. 4.

17 Tygdammsugarpåsar M, 5-pack = 1 sats
18 PE-dammsugarpåsar M, 5-pack = 1 sats
19 Filterkassett M i papp, 2-pack = 1 sats
20 Filterkassett M i polyester, 2-pack = 1 sats
21 Motorskyddsfilter (1 st.) Du måste beställa 2-pack.
22 Kabelklämmor (10 st.)
23 Sugslang

24 Bajonett för anslutningsstycke
25 Sugrör (2 st.)
26 Mellandel
27 Munstycke
28 Golvmunstycke (metall)
29 Universalmunstycke
30 Universalborste
31 Möbelborste
32 Fogmunstycke
33 Gummimunstycke
34 Golvmunstyckssats (med golvinsats och våtdammsugarinsats)
35 Universalmunstycke
36 Sugslang
37 Sugslang (antistatisk)
38 Övergångsstycke ø 35/58 mm

13. Reparationer

Det är bara behörig elektriker som får repararera maskinen!

Använd bara Metabos originalreservdelar.

Metabo-elverktyg som behöver reparation skickar du till din Metabo-återförsäljare. Adresser, se www.metabo.com.

Du hittar reservdelslistor på www.metabo.com.

14. Miljöskydd

Metaboförpackningarna är 100% återvinningsbara.

Uttjänta maskiner och tillbehör innehåller en stor andel värdefulla råämnen och plaster som kan tas omhand genom återvinning.

Bruksanvisningen är tryckt på klorfritt papper.

Gäller bara EU-länder: släng inte uttjänta maskiner i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och elek-

tronikprodukter samt enligt harmoniserad nationell lag ska uttjänta maskiner källsorteras för miljövänlig återvinning.

15. Tekniska data

Förklaring till uppgifterna på sid. 2.

Vi förbehåller oss rätten till ändringar i enlighet med teknisk utveckling.

K = dammklass. Enligt EN 60335-2-69.

A = yttermått

U =nätspänning

F =nätfrekvens

A = s t r ö m f N = s l a d d

p_U2 =max. undertryck (vid fläkten)

V_l/s1 =maxflöde (islangen)

V_1/s2 =maxflöde (vid fläkten)

D_max1 = maxflöde (islangen)

D_max2 = maxflöde (vid fläkten)

V = m a x v o l m = Vikt (utan strömkabel) 73

SVENSKAsv

Typisk A-viktad ljudnivå (IEC 60335-2-69):

L_pA =Ljudtrycksnivå

L_WA =Ljudeffektnivå

Vid arbete kan ljudnivån överskrida 80 dB(A).

Använd hörselskydd!

Mätvärden uppmätta enligt EN 60704.

\~ Växelström

Angivna tekniska data ligger inom toleranserna (enligt respektive gällande standard).

11. Utbedring av feil

Redusert sugeeffekt:

Anvendelse som støvudskiller:

37 Sugeslange (antistatisk)
