Producttype	Professionele draadloze stofzuiger
Merk	Metabo
Model	AS 36-18 L 30 PC CC
Stofklasse	L (volgens EN 60335-2-69)
Inhoud opvangbak	30 L
Accuspanning	36 V
Accutype	Li-Ion (aanbevolen 8,0 Ah of meer)
Zuigkracht	ECO en Boost modus
Max. onderdruk (aan slang)	Zie technische gegevens pagina 3
Max. volumestroom	Zie technische gegevens pagina 3
Slangdiameter	Zie technische gegevens pagina 3
Ongeveer looptijd	Variabel afhankelijk van accu en modus
Gewicht	Ongeveer 15 kg (met kleinste accu)
Hoofdfuncties	Zuigen van droog en nat stof, PressClean, CordlessControl, handmatig/automatisch
Filtersysteem	Hoofdfilter + vliesfilterzak of PE-zak of speciale H-zak
Filterreiniging	PressClean (druk op knop voor reiniging door luchtstroom)
Onderhoud	Regelmatig de vlotter reinigen, de bak legen, filters vervangen
Veiligheidsvoorzieningen	Waterniveausensor (vlotter), accuscapaciteitsindicator, volumestroomindicator (M/H modellen)
Beoogd gebruik	Professioneel: ambacht, bouw, industrie, werkplaatsen
Productieland	Duitsland (Metabo)
Garantie	Raadpleeg de Metabo voorwaarden
Inbegrepen accessoires	Zuigslang, opbergplaatsen voor mondstukken, verbindingsmof, luchtregelaar

Veelgestelde vragen - AS 36-18 L 30 PC CC METABO

Hoe gebruik ik de PressClean functie?

Tijdens het zuigen, druk op de PressClean knop (39) terwijl u de zuigopening afsluit. Een krachtige luchtstroom reinigt het filter. Herhaal indien nodig 3 keer.

Hoe installeer ik de vliesfilterzak?

Schakel het apparaat uit en verwijder de accu. Open de gekartelde sluitingen (15) en verwijder het bovenste deel (9). Plaats de nieuwe filterzak in de daarvoor bestemde houder (25). Plaats het bovenste deel terug en sluit de sluitingen.

Hoe activeer ik de automatische CordlessControl modus?

Zet de tuimelschakelaar (5) op 'AUTO' en de schakelaar (14) op 'ECO' of 'BOOST'. De stofzuiger gaat in de standby-modus. Hij start automatisch wanneer het elektrische gereedschap met de CordlessControl zender (40) wordt ingeschakeld.

Hoe verbind ik de CordlessControl zender met de stofzuiger?

Zet de schakelaar (14) op 'OFF', en (5) op 'AUTO'. Druk op de knop van de zender (40) totdat de blauwe LED knippert. Houd deze ingedrukt terwijl u (14) op 'BOOST' zet. Laat los wanneer de LED uitgaat.

Welke soorten afval kan ik met deze stofzuiger opzuigen?

Deze stofzuiger van klasse L is geschikt voor het opzuigen van niet-brandbaar droog stof, niet-ontvlambare vloeistoffen, houtkrullen en gevaarlijk stof met grenswaarden >1 mg/m³. Hij is niet geschikt voor asbest of brandbaar stof.

Hoe onderhoud ik de vlotter?

Reinig regelmatig de vlotter (35) in de filterdrager (34) en controleer of deze niet beschadigd is. Dit zorgt voor de automatische uitschakeling bij het opzuigen van vloeistoffen.

Wat te doen als de zuigkracht afneemt?

Controleer eerst het filter (33): gebruik de PressClean. Als dat niet genoeg is, vervang dan de filterzak (26/27) of leeg de opvangbak (2). Controleer ook of de mondstukken, slangen en flexibele leidingen niet verstopt zijn.

Hoe vervang ik het hoofdfilter?

Druk op PressClean om het filter te reinigen, schakel vervolgens uit en verwijder de accu. Open de sluitingen (15), verwijder het bovenste deel (9). Open de filtersluiting (31), verwijder het deksel (32) en het filter (33). Gooi het oude filter in een luchtdichte zak.

Welke accu gebruiken met deze stofzuiger?

Gebruik Li-Ion accu's Metabo of CAS (Cordless Alliance System) van 36 V. De aanbevolen capaciteit is 8,0 Ah of meer voor een optimale looptijd. Accu's met een lagere capaciteit verkorten de gebruiksduur.

Hoe de stofzuiger veilig transporteren?

Verwijder de accu. Voor klasse L, laat de slang gemonteerd om stoflekkage te voorkomen. Voor klassen M/H, sluit de zuigopening met de dop (3) en bevestig de slang. Gebruik de handgrepen (8) en (16) alleen voor handmatig transport.

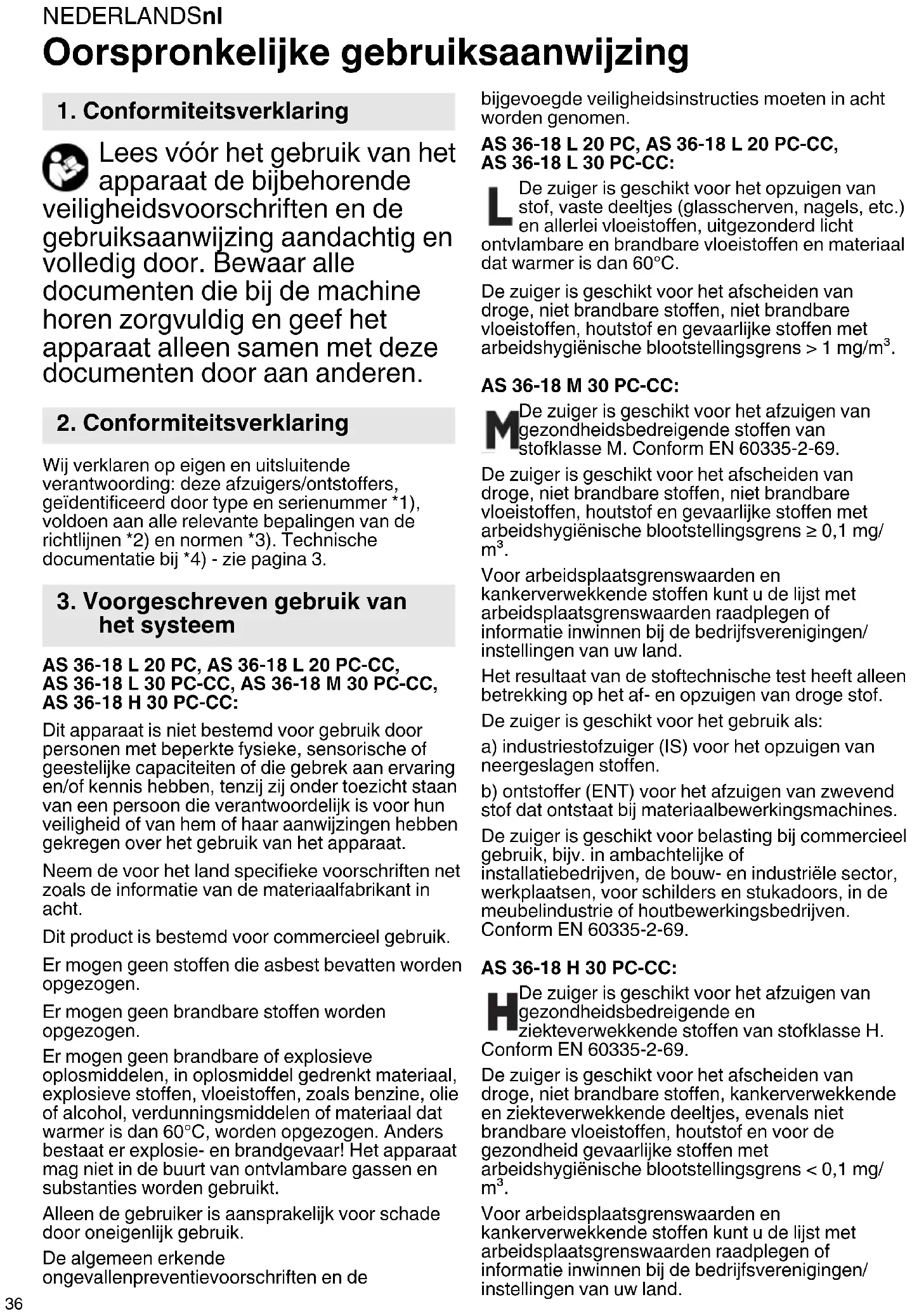

GEBRUIKSAANWIJZING AS 36-18 L 30 PC CC METABO

nl Oorspronkelijke gebruiksaanwijzing 36

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Lees voor het gebruik van het apparaat de bijbehorende veiligheidsvoorschriften en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle documenten die bij de machine horen zorgvuldig en geef het apparaat alleen samen met deze documenten door aan anderen.

2. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording: deze afzuiigers/ontstoffers, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

3. Voorgeschreve den gebruik van het systeem

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC, AS 36-18 M 30 PC-CC, AS 36-18 H 30 PC-CC:

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

Neem de voor het land specifieke voorschriften net zoals de informatatie van de materiaalfabrikant inRCT.

Dit product is bestemd voor commercieel gebruik.

Er mogen geen stoffen die asbest bevatten worden opgezogen.

Ermogen geen brandbare stoffen worden opgezogen.

Er mogen geen brandbare of explosieve oplosmiddelen, in oplosmiddel gedrenkt materiaal, explosieve stoffen, vloeistoffen, zoals benzine, olie of alcohol, verdunningsmiddelen of materiaal dat warmer is dan 60^ , worden opgezogen. Anders bestaat er explosie- en brandgevaar! Het apparaat mag Niet in de buurt van ontvambare gassen en substanties worden gezruikt.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de

bijgevoegde veiligheidsinstrumenties moeten in acht worden genomen.

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:

De zuiger is geschikt voor het opzuiigen van stof, vaste deeltjes (glasscherven, nagels, etc.) en allerlei vloeistoffen,uit gezonderdlicht ontvlambare en brandbare vloeistoffen en materiaal dat warmer is dan 60^

De zuiger is geschikt voor het aftscheiden van droge, Niet brandbare stoffen, Niet brandbare vloeistoffen, houtstof en gevaarlijke stoffen met arbeidshygienische bloatstellingsgrens >1mg / m^3

AS 36-18 M 30 PC-CC:

De zuiger is geschikt voor het afzuien van gezondheidsbedreigende stoffen van stofklasse M. Conform EN 60335-2-69.

De zuiger is geschikt voor hetafscheiden van droge, Niet brandbare stoffen, Niet brandbare vloeistoffen, houtstof en gevaarlijke stoffen met arbeidshygiënische blootstellingsgrens ≥ 0,1mg/ ^3

Voor arbeidsplaatsgrenswaarden en kankerverwekkende stoffenkest u de lijst met arbeidsplaatsgrenswaarden raadplegen of informatatie inwinnen bij de bedrijfsverenigingen/ instellingen van uw land.

Het resultaat van de stoftechnische test heeft alleen betrekking op het af- en opzuiigen van droge stof.

De zuiger is geschikt voor het gebruik als:

a) industriestofzuiger (IS) voor het opzuigen van neergeslagen stoffen.

b) ontstoffer (ENT) voor het afzuigen van zwevend stof dat ontstaat bij materiaalbewerkingsmachines.

De zuiger is geschikt voor belasting bij commercieel gebruik, bijv. in ambachtelijkke of installmentiebedrijven, de bouw- en industrielle sector, werkplaatsen, voor scholders en stukadoors, in de meubelindustrie of houtbewerkingsbedrijven. Conform EN 60335-2-69.

AS 36-18 H 30 PC-CC:

De zuiger is geschikt voor het afzuiigen van gezondheidsbedreigende en ziekteverwekkende stoffen van stofklasse H. Conform EN 60335-2-69.

De zuiger is geschikt voor hetafscheiden van droge, Niet brandbare stoffen, kankerverwekkende en ziekteverwekkende deeltjes, evenals Niet brandbare vloeistoffen, houtstof en voor de gezondheid gevaarlijke stoffen met arbeidshygienische bloatstellingsgrens < 0.1mg/ ^3

Voor arbeidsplaatsgrenswaarden en kankerverwekkende stoffenkest u de lijst met arbeidsplaatsgrenswaarden raadplegen of informatatie inwinnen bij de bedrijfsverenigingen/ instellingen van uw land.

Het resultaat van de stoftechnische test heeft alleen betrekking op het af- en opzuigen van droge stof.

De zuiger is geschikt voor het gebruik als:

a) industriestofzuiger (IS) voor het opzuigen van neergeslagen stoffen.
b) ontstoffer (ENT) voor het afzuigen van zwevend stof dat ontstaat bij materiaalbewerkingsmachines.

De zuiger is geschikt voor belasting bij commercieel gebruik, bijv. in ambachtelijkke of installmentiebedrijven, de bouw- en industrielle sector, werkplaatsen, voor scholders en stukadoors, in de meubelindustrie of houtbewerkingsbedrijven. Conform EN 60335-2-69.

4. Algemene veiligheidsvoorschriften

De gebruikers van het apparaat要去en voor het gebruik geinformeer, geinstrueerd en opgeleid te worden omtrent de omgang met het apparaat, de substanties waarvoor het bestemd is en een veilige methode om het opgenomen materiaal te verwijderen.

Lees voor het gebruik van het apparaat de bijbehorende veiligheidsvoorschriften en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle documenten die bij de machine horen zorgvuldig en geef het apparaat alleen samen met deze documenten door aan anderen.

Voorzichtig! Gebruik het apparaat Niet zonder de gebruiksaanwijzing te hebben gelezen!

Waarschuwing voor algemeen gevaar!

WAARSCHUWING - bedieningspersoneel dient geinstrueerd te zich over een juist gebruik van deze stofafzuigers.

5. Speciale veiligheidsinstructies

Let ter bescherming van uzelf en het apparaat op de met dit symbol

aangegeven passages!

Dit apparaat mag nicht worden gebrukt door mensen (inclusief kinderen) met fysieke, zintuiglijke of verständijke beperkingen of zonder toereikende ervaring of kennis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Er dient op gelet te worden dat kinderen nicht met het apparaat spelen.

Voor het verrangen van borstels of andere toebehoren: schakel het apparaat uit en trek de stekker uit het stopcontact.

Opgelet! Gebruik alleen toebehoren die met het apparaat worden meegeleverd of in de gebruiksaanwijzing staan aangegeven. Het gebruik van andere toebehoren kan een nadelige invloed hebben op de veiligkeit.

Voorzichtig! Reinig de waterstandbegrenzer regelmatig en inspecteer hem op tekenen van beschadigingen.

Er mogen geen andere werkzaamheden dan hier beschreiben, worden uitgevoerd.

Bij oneigenlijk gebruik,
ondeskundige bediening of nichtvakkundige reparatie wordt geen aansprakelijkheid voor eventuele schade aanvaard.

Wonneer het apparaat nicht worden gebruikt, de slang aan het

NEDERLANDSnl

apparaat lately, zodate wordt voorkomen dat er per ongeluk stof vrijkomt.

Apparaten inclusief accessoires nicht in bedrijf nemen wanner:

• herkenbare schade (scheuren/ breuken) aan het apparaat te zien is,
• een vermoeden op een onzichtbaar defect (na een val) bestaat.

Wanneer er schuim of water vrijkomt, het apparaat direct uitschakelen. Reservoir en indien nodig filter leegmaken.

Nooit op het apparaat gaan staan of zitten.

De slang.altijd zo leggen,dat hier-door geen struikelgevaar bestaat.

Voor ieder onderhoud, het reinigen van het apparaat en na ieder gebruik, het apparaat uitschakelen en de accu-pack verwijderen.

Voor het schoonmaken van de zuiger mogen geen stoomstraalapparaten en hagedrukreinigers gebruikt worden.

Apparaat nicht onbeheerd hinterlaten.

De zuiger mag buitenshuis nicht in\ natte omstandigheden gebrukt of\ opgeslagen worden.

Bij regen of onweer het apparaat nooit buiten openen.

LET OP - Deze machine mag alleen binnen worden opgeslagen.

Zuur, aceton en oplosmiddel\ kunnen een bijtendeuitwerking

hebben op onderdelen van het apparaat.

Besmetting wanner er langeijd geen reiniging heeftplaats-gevonden, met name in de levensmiddelenverwerkende industriie: het apparaat altojd direct na gebruik reinigen en desinfecteren.

De binnenkant van het deksel.altijd droog houden.

Bij zeer lage temperaturen het apparaat Niet in de buitenlucht gebruiken.

Het apparaat mag nicht gebrukt worden in explosieve ruimtes.

Let erop dat de stofafzuiger stevig staat.

Speciale veiligheidsvoorschriften voor AS 36-18 M 30 PC-CC:

Waarschuwingsplaatje voor machines van stofklasse M:

Neem bij het leegmaken en het onderhoud de volgende instructies inRCT:

Reinig het apparaat voordat het wordt geopend. Draag een stofmasker. Vermijd, dat Niet betrokken personen met stof belast worden. Zorg voor lokaal gefilterde gecontroleerde ventilatie. Reinig verwolgens het onderhoudsgebied.

Het apparaat Niet gebruiken\ zonder het volledige filtersystem.\ (Filterscassettes en PE-afvoerzakken).

De keuring volgens EN 60335 deel 1 en 2-69 heeft aangetoond, dat ook bij het opzuigen van een waterluchtmensgel voldaan is aan de veiligheidstechnische eisen betreffende de elektrische veiligheid.

Speciale verilgheidsinstructies voor AS 36-18 H 30 PC-CC:

Waarschuwingsplaatje voor machines van stofklasse H:

LET OP: Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegemen van stofcontainer, mag alleen worden uitgevoerd door deskundigen die een passende beschermende utrusting dragen. Het apparaat Niet gebruiken zonder het volledige filtersystem.

Neem bij het leegmaken en het onderhoud de volgende instructies inRCT:

Reinig het apparaat voordat het wordt geopend. Draag een stofmasker. Vermijd, dat Niet betrokken personen met stof belast worden. Zorg voor lokaal gefilterde gecontroleerde ventilatie. Reinig cervolgens het onderhoudsgebied.

Het apparaat nicht gebruiken zonder het volledige filtersystem. (Filtercassettes en speciale filterzakken classe H).

De keuring volgens EN 60335 deel 1 en 2-69 heeft aangetoond, dat ook bij het opzuiigen van een waterluchtmensels voldaan is aan de

WAARSCHUWING - Filtercassettes nicht meer gebruiken nadat ze uit de machine werden gehald.

Speciale veiligheidsinstrumenties voor

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:

Waarschuwingsplaatje voor machines van stofklasse L:

Het apparaat is geschikt voor het afzuigen van stoffen die in lichte mate schadelijk zijn voor de gezondheid. Het apparaat is Niet geschikt voor het verminderen van houtstof in de in te ademen lucht.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal,{kunnen schadelijk zich voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, vooral in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschemingsmiddelen).

Wanneer de afzuiglucht in der ruimte worden teruggevoerd,要去 de ventilatiesnelheid L in de ruimte

NEDERLANDSnl

voldoende zijn. Let op de nationale voorschriften.

Opgelet! Dit apparaat bevat

stof dat schadelijk is voor de

gezondheid. Het leegmaken en het

onderhoud, inclusief het

wegnemen van stofcontainer, mag alleen worden uitgevoerd door

deskundigen die een passende

beschemende uitrusting dragen.

6. Speciale veiligheidsinstructies voor accu-packs

Verzeker u ervan dat de machine bij het insteken van de accu-packuitgeschakeld is.

Haal de accu-pack uit de machine

voordat instel-, ombouw-,

onderhouds- of

reinigingswerkzaamheden

uitgevoerd worden.

Geen defecte of cervormde accu-packs gebruiken!

kan eenlicht zure,brandbare vloeistoflekken!

Wanner er accuvloeistofuit

lekt en met de huid in

aanraking kommt, onmiddelijk

onder stromend water afspoelen.

Wanner er accuvloeistof in uw

ogenerechtkommen,wasdeze da

uit met schoon water en neem

onmiddelijk contact met een arts

op voor behandeling!

Bij een defecte machine dient u de accu-pack te verwijderen.

Haal de accu-pack uit de machine

voordat instel-, ombouw-,

onderhouds- of

reinigingswerkzaamheden

uitgevoerd worden.

Verzeker u ervan dat de machine bij het insteken van de accu-packuitgeschakeld is.

De machine bij het verwijderen enplaatsen van de accu-pack zo

vasthouden dat de aan-/

uitschakelaar Niet per ongeluk kan worden gedrukt.

Bij een defecte machine dient u de accu-pack uit de machine te halen.

De accu-packijdens het gebruik van de machine Niet verwijderen.

Vóró het verrangen van de accu-pack eerst de machine

uitschakelen.

Apparaten inclusief accessoires nicht in bedrijf nemen wanner:

• herkenbare schade (scheuren/ breuken) aan het apparaat te zien is,
• de accu-pack defect is,
• een vermoeden op een onzichtbaar defect (na een val) bestaat.

Gebruik het gereedschap alleen

met gesloten accu-pack

afdekking. Accu-pack-afdekking ook zonder een geplaatste accu

pack gesloten houden. Na het

sluiten van de accu-pack

afdekking moet gecontroleerd

worden, of de ontgrendeling van

de afdekking is vergrendeld.

Het apparatusaat nicht bij lage (< -20^) of zeer hoge (>40^) temperaturen gebruiken.

Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN3480 en UN3481) van toepassing. Informeer bij het versturen van Li-ion accu-packs waar de actueel geldende voorschriften. Informeer u indien nodig ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo vergkrijgbaar.

Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Haal de accu-pack voor de verzending uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

7. Overzicht

Zie pagina 2/4.
1 Wielrem
2 Reservoir
3 Afslutidop (alleen apparaten M/H)*
4 Zuigopening
5 Kantelschakelaar Handmatig/Auto
6 Capacitits- en signaalindicatie
7 Toets voor de individatie van de capaciteit
8 Draaggreep
9 Bovenste gedeelte
10 Bevestiging voor het koffersysteme
11 Ontgrendeling van het koffersystem
12 Debiet-controleweergave (alleen apparaten M/ H)
13 Vak voor de accu-pack
14 Schakelaar Eco/Off/Boost
15 Vergrendeling
16 Handgreep koffer *
17 Rubber voor de slangbevestiging
18 Accu-pack-ontgrendeling
19 Accu-pack
20 Capaciteits- en signaalindicatie
21 Toets voor de capaciteits- en signaalindicatie*
22 Wielbescherming/handgreep
23 Achterkant van de zuigslang
24 Voorkant van de zuigslang
25 Bevestigingen voor de stofzuigerzak
26 Vlies-filterzak
27 Afvalzak van polyethyleen
28 Speciale filterzak H-klasse
29 Bevestigingen voor toebehoren zoals mondstukken en slang
30 Schroeven

31 Filterdop
32 Filterdeksel
33 Filter
34 Filtersteunkorf
35 Vlotter
36 Aansluitmof
37 Secunda luchtschuif
38 Luchtinlaat
39 Toets voor de filterreiniging "PressClean" (PC)
40 CordlessControl-zender*

• afhankelijk van de uitvoering

8. Ingebruikneming

Controleer voor de ingebruikname of u de juiste accu-pack voor de machine gebruikt.

8.1 Accu-pack

De accu-pack (19) voor gebruik opladen.

Laad de accu-pack bij vermogensverlies weeper op.

De optimale opslagtemperatuur ligtussen 10^ en 30^ .

8.2 Accu-pack verwijderen,plaatsen

Verwijderen: op de accu-pack-ontgrendeling (18) drukken en de accu-pack (19) eruit trekken.

Plaatsen: accu-pack (19) erop schuiven tot hij vastklikt.

• Aanbevolen capacititeit 8,0 Ah en hoger. Door het gebruik van accu-packs met een gingere capacititeit (Ah) verminder wel de gebruiksduur, maar Niet het zuigvermogen.
• Het worden aanbevolen om accu-packs met hetzelfde artikelnummer te gebruiken.
• Er mogen accu-packs met een verschillende capaciteit (Ah) worden gebruikt. In dat geval bepaalt de accu-pack met de lagere capaciteit (Ah) de gelebruiksduur.

8.3 Vlies-filterzak 635424000 (26) plaatsen (zie afb. A, pagina 2)

Wij raden het gebruik van vlies-filterzakken aan bij:

• Toepassingen, waar bijkleine hoeveelheden fijnedeeltjes ontstaan (bijv. aan- en aftschuren vankleur-en laklagen, afzuigen van korteboorwerkzaamheden met geringe diameter < 10mm ,enz.).
• Gebruik van machines, zoals bijv.: bovenfrezen, schaafmachines,kleine schuurmachines,etc.

Bij gebruik van een vlieszak heeft de filterreiniging geen functie.

schakelt u de machine uit; De accu-pack verwijderen. Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

Zie afbeelding C, pagina 2. Nieuwe vlies-filterzak in de hiervoord bestemde bevestiging (25)plaatsen.

Bovendeel wee por het reservoir plaatsen, vergrendelingen sluiten.

NEDERLANDSnl

8.4 Afvalzak van polyethyleen 635425000/ 635426000 (27)plaatsen (zie afb. C pag. 2)

Wij raden het gebruik van PE-afvoerzakken aan bij:

• Toepassingen, waar bij grotere hoeveelheden fijnestof ontstaan (bijv. Frezen van gestuete oppervlakken, aan- en aftschuren van estrik, etc.).
• Gebruik van machines, zoals bijv.: renovatiefrezen, renovatieschuurmachines, droge montagebouw-schuurmachines, muurgroeffrezen, etc.

schakelt u de machine uit; De accu-pack verwijderen. Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

De afvalzak van polyethyleen (27) gelijkmatig over de bodem van het reservoir uitspreiden. Hierbijn要去en de Ronde gaten van de zak aan de binnenkant van het reservoir zitten. De randen van de afvalzak van polyethyleen zo over de reservoirrand leggen, dat de afvalzak van polyethyleen door het waarop geplaatste bovenste deel (9) rondon wordt vastgeklemd. De markeringslijn op de zak moet op de rand van het reservoir�ngaene aangebracht (zie afb. C pag. 2).

Bovendeel wee por het reservoir plaatsen, vergrendelingen sluiten.

8.5 Speciale filterzak H-klasse 635427000 (28)plaatsen (zie afb.C,pag.2

De speciale filterzak dient te worden gebruikt bij stoffen die schadelijk zijn voor de gezondheid.

schakelt u de machine uit; De accu-pack verwijderen. Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

De PE-buitenzak gelijkmatig over de bodem van het reservoir uitspreiden. De randen van de PE-buitenzak zo over de reservoirrand leggen, dat de PE-buitenzak door het waarop geplaatste bovendeel (9) rond worden vastgeklemd. Hierbij要去en de Ronde gaten van de zak aan de binnenkant van het reservoir zitten. De markingslijn op de zak要去 op de rand van het reservoir�z aangebracht (zie afb. C pag. 2).

De met de PE-buitenzak verlijmde vlies-binnenzak in de waarvoor bestemde bevestiging (25)plaatsen.

Het bovenste deel weeR op het reservoir plaatsen, vergrendelingen sluiten

8.6 Toebehoorbevestigingen voor mondstukken en slang (29) monteren

Toebehoorbevestiging (29) met de meegeleverde schroeven en geschikt gereedschap aanbrengen zoals in afb. D pagina 2 op het apparaat bevestigen.

8.7 Zuigslang monteren

Het achechterste uiteinde van de zuigslang (23) in de zuigopening (4) steken.

8.8 Aansluitmof (36) verwijderen en aanbrengen

Montage zie pagina 2 afb. F

Verwijdersen:

Bevestigde aansluitmof (36) door een draaibeweging gegen de slangbevestiging losdraaien (afb. F).

Aanbrengen:

Voorste uiteinde van de slang (24) met de kliksluiting in de mof steken totdat de sluiting vast klikt.

8.9 Zuigkracht regelen

Door de secundaire luchtschuif (37) te draaien, kan de luchttoevoer bij de luchtinlaat (38) en zodoende de zuigkracht geregeld worden.

9. Apparaat

9.1 In-/uitschakelen, zuigvermogen

Voor het inschakelen van het apparaat het dienovereenkomstige zuigvermogen met behulp van de schakelaar (14) instellen:

Off= zuigeruit

ECO = zuiger aan (handmatige modus)

Boost = hoog zuigvermögen.

Het zuigvermögen kan ook aan het ingeschakelde apparatusaat worden veranderd.

9.2 Handmatige modus

De schakelaar (5), indien aanwezig (afhankelijk van de uitvoering*), op de stand "MAN" en de schakelaar (14) op de stand "ECO" of "Boost" zetten. Het apparaat draait permanent. De capaciteitsaanduiding (6) geeft de capaciteit van de accu permanent aan.

9.3 Inschakelautomaat "CORDELESS CONTOROL" (afhankelijk van deuitvoering)

1. Uitschakelen: schakelaar (14) op de stand „Off“ zetten. De capaciteitsaanduiding is UIT. Het apparaat verbruikt geen stroom.
2. De schakelaar (5), op de stand "MAN" zetten en de schakelaar (14) op de stand "ECO" of "Boost". Het apparaat staat nu in de stand-bymodus en kan door middel van "CORDLESS CONTROL" in- enuitgeschakeld worden.

De capaciteitsaanduiding (6) geeft de capacititeit van de accu permanent aan, zolang de standbymodus actief is.

Aanwijzing m.b.t. "Automaat": als de schakelaar op AUTO is gezet, is de stofzuiger 10 minutes lang bedrijfsklaar (stand-by). De capaciteitsaanduiding (6) geeft de capacititeit van de accu aan. Als er nicht meer worden gezogen, schakelt het apparaat 10 uur na de LASTe bewerking automatisch uit (slaapmodus, capaciteitsaanduiding is uit, het apparaat verbruikt geen stroom). Apparaat weeinschakelen (stand-by herstellen): schakelaar (14) op "OFF" en dan weeper op "ECO" of "Boost" zetten.

Alternatief: op de toets van de capaciteitsaanduiding (7) drukken.

Aanwijzing m.b.t. „CordlessControl": het apparaat start/stopt automatisch bij het in-/uitschakelen van

elektrisch gereedschap (zuigslang) dat is voorzien van een CordlessControl-zender (40). U(Int) de stofzuiger ook handmatig starten/stappen door op de knop van de CordlessControl-zender te drukken. Neem de aanwijzingen in de gebruiksaanwijzing van de CordlessControl-zender in acht.

De CordlessControl-zender is af fabriek verbonden met de stofzuiger. Als de batterij worden verrangen of bij het opnieuw verbinden bij verranging van het apparaat:

1. Schakelaar (14) op "OFF" zetten.
2. Schakelaar (5) op "AUTO" zetten.
3. De toets op de zender (40) zolang indrukken tot de blauwe LED knippert.
4. De zender (40) ingedrukt honden en de schakelaar (14) op "BOOST" zetten.
5. De zender (40) begint groen te knipperen, ingedrukt honden tot de LED Niet更是 brandt.
6. Nu is de zender (40) verbonden met de stofzuiger.

9.4 PressClean

Zie afbeelding G, pagina 2. Om de filter (33) door een sterke luchtstroom te reinigen: Toets (39) bij lopende motor drukken (3 keer drukken) enaarbij de zuigopening (bij de zuigslang of het reservoir) bedekken.

9.5 Volumestroom-controleampje (12) (alleen voor apparaten met stofklasse M en H)

Als de volumestroom van 20m / s Niet worden gehaald, knippert de LED rood en klinkt er een akoestisch signaal.

Bij een vol reservoir en/of verstoppingen van de zuigslang brandt de debiet-controleweergave en bovendien is er een akoestisch signaal te horen.

10. Gebruik

10.1 Droog zuigen

Alleen zuigen met een filter, apparaat en accessoires die droog zich. In vochtige toestand kan het stof zich vasthechten en een korst vormen.

Vlies-filterzakken (26) of PE-afvoerzakken (27) altijd samen met filters (33) gebruiken.

10.2 Natzuigen

Het apparatus nooit gebruiken zonder dat de filter of speciale natfilter is geplaatst. Het apparatus kan onherstelbaar beschadigd raken. Bovendien kan er water uit komen.

Voor het nat zuigen het droge zuigproduct verwijdersen. Hierdoor wordt een sterke verruiling en korstvorming voorkomen.

Het apparaat beschikt over een vlottersystem dat de luchtstroom door het apparaat uitschakelt, wanner het maximale vloeistofniveau is bereikt. Wanner dit het geval is, is een duidelijke verandering in het motorgeluid hoorbaar. Het apparaat in dat geval uitschakelen. Accu-pack

verwijden. Vloeistoffen alleen dan opzuigen, wanneer de vlotter (35) goed functioneert (zie hoofdstuk 12. Onderhoud).

Na het uitschakelen kan er wat water UIT de slang teruglopen.

Vóor het legen eerst de zuigslang uit de vloeistof nemen.

Wordt het apparaat verwolgens voor droog zuigen gebruikt, dan een droog filterplaatsen. Bij veelvuldige wisseling tussen droog- en natzuigen raden wij het gebruik van een tweede (wissel)filter aan. Filter, reservoir en accessoires laten drogen, zodat het stof Niet aan vochtige onderdelen kan hechten.

Alvorens op te bergen:That vochtige filters en de binnenkant van het vuilreservoir volledig drogen.

10.3 Transport

Accu-pack verwijderen.

L klasse: Slang aan het apparaat lately om te voorkomen dat er onbedoeld stof vrijkomt.

M en H klasse: sluit de zuigerslang af met de sluitdop wonneer de slang is verwijderd. Duw de slanguiteinden in elkaar zodate er geen uit de slang kan ontsnappen.

De zuigslang met de bevestiging voor toebehoren (29) en elastiek (17) aan het apparaat bevestigen.

Het bovenste gedeelte (9)要去 stevig met het reservoir (2) zijn verbonden - controller of de vergrendelingen (15) zijn gesloten.

De grepen (8) en (16) zijn alleen toegestaan voor handtransport, Niet voor de bevestiging aan kranen en dergelijkke! Noch de zuiger, noch de koffer over Personen hebten tillen als ze aan de grepen�n bevestigd.

11. Reiniging

11.1 Algemene reinigingsvoorschriften

Reservoir en toebehoren met water reinigen. Het bovenste gedeelte (9) met een vochtige doek afvegen.

Opgelet! Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegemen van stofcontainer, mag alleen worden uitgevoerd door deskundigen die een passende beschemende uitrusting dragen.

Reservoir leegmake

Alleen toegestaan bij stoffen met werkplekgrenswaarden >1mg / m^3

• Accu-pack verwijderen. Tegen het ongeoorloofd opstarten beveiligigen.

• Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

• Reservoir ledigen.

Vlies-filterzak (26) afvoeren

• Accu-pack verwijderen. Tegen het ongeoorloofd opstarten beveiliggen.
• Stofmasker opzetten.

NEDERLANDSnl

• Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.
• De vlies-filterzak afsluiten en uit de houder (25)
  naar boven trekken.
• Het opgezogen product overeenkomstig de wettelijkke voorschriften als afval afvoeren.

Afvalzak van polyethyleen (27) afvoeren

• Een opgeladen accu-pack plaatsen.
• Zuiger inschakelen en het filter reinigen: Toets (39) indrukken, „PressClean" zie hoofdstuk 9.4).
• De zuiger uitschakelen: de schakelaar (14) op de stand „OFF“ zetten.
• Stofmasker opzetten.
• Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen. Voor het uitzetten eerst het bovenste deel van de schakelaar (14) op de stand "ECO" zetten, zDat eventueel neergedaald stof worden opgezogen.
• De filterzak van polyethyleen (27) van het reservoirtrekken, de zak sluiten en met een kabelbinder fixeren.
• Het opgezogen product overeenkomstig de wettelijkke voorschriften als afval afvoeren.

12. Onderhoud

12.1 Algemene informatatie

Voor het onderhoud altijd het apparaat uitschakelen en de accu-pack verwijdersen. Tegen het ongeoorloofd opstarten beveiligden.

Het apparaat reinigen (zie hoofdstuk 11.).

Voor het onderhoud door de gebruiker要去 de zuiger gedemonteerd, schoongemaaakt en onderhonden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel en andere Personen.

Voorzorgsmaatregelen

Tot passende voorzorgsmaatregelen behoren de reiniging alvorens te demonteren, het treffen van maatregelen voor de lokaal gefilterde gecontroleerde ventilatie op deplaats waar het apparaat worden gedemonteerd, de reiniging van het onderhoudsgebied en een geschikte persoonlijke veiligheidsuitrusting.

12.2 Afnemen van het zuigvermogen

Wanner het zuigvermogen afneemt, dienen de volgende maatregelen te worden genomen:

1. Reinigen van de filter (33): Toets (39) indrukken ("PressClean" zie hoofdstuk 9.4)
2. Reservoir legend of vlies-filterzak (26) resp. afvalzak van polyethyleen (27) verrangen.
3. Filter (33) verrangen resp. uitschudden, afborstelen of afnemen, onder stromend wateruitwassen, drogen en wee terugplaatsen (zie hoofdstuk 12.3).

12.3 Filter verrangen

• Filter (33) voor het wisselen nog eenmaal reinigen: Toets (39) indrukken ("PressClean" zie hoofdstuk 9.4).

• Accu-pack verwijderen. Tegen het ongeoorloofd opstarten beveiligigen.

• Vergrendelsluitingen (15) openen. Het bovenste gedeelte (9) van het reservoir (2) nemen.

Zie afbeelding E, pagina 2. Sluiting (31) losmaken (zie opdruk). Filterdeksel (32) en filter (33) verwijderen.

De oude filter direct in een stofdichte kunststof zak afsluiten en volgens voorschrift als afval afvoeren.

12.4 Watersensor

LET OP - De vlotter (35) die vrij beweegbaar is ingebouwd in de filtersteunkorf (34)

regelmatig reinigen en bij tekenen van beschadiging onderzoeken.

Ten minste Jaarliks dient door de fabrikant of iemand die hiervoor geschoold is een stoftechnische controe uitgevoerd te worden, bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur.

Voor het onderhoud door de gebruiker要去 de zuiger gedemonteerd, schoongemaakten onderhoden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel en andere Personen.

Voorzorgsmaatregelen

Tot passende voorzorgsmaatregelen behoren de reiniging alvorens te demonteren, het treffen van maatregelen voor de lokaal gefilterde gecontroleerde ventilatie op deplaats waar het apparaat worden gedemonteerd, de reiniging van het onderhoudsgebied en een geschikte persoonlijke veiligheidsuitrusting.

Bij het uitvoeren van onderhouds- en reparatiewerkzaamheden dienen alle verontreinigde voorwerpen die Niet maar tevredenheid gereinigd+kennen worden, te worden afgevoerd. Dergelijkke voorwerpen要去en inietdoorlatende zakken in overeenstemming met de actuele voorschriften voor het opruimen van dit soort afval afgevoerd worden.

13. Storingen verhelpen

13.1 Afnemen van het zuigvermogen

Neem de aanwijzingen in het hoofdstuk Reiniging in acht.

• Filter (33) verontreinigd? - reinigen.
• Vlies-filterzak (26) vol? - verrangen.
• Afvalzak van polyethyleen (27) vol? - verrangen.
• Reservoir (2) vol? - leegmaken.
• Mondstuk, buis of slang verstopt? - reinigen.

• Accu-pack correct geplaatst?
• Accu-pack opgeladen?
• Accu-pack defect?
• Kap van het apparaat goed gesloten?

• Heeft de watersensor het apparaatuitgeschakeld? - reservoir gegen; uit- en weerinschakelen.

• Schakelaar (14) op de stand "AUTO"? - Op "MAN" zetten. Zie hoofdstuk 9.1.

• De zuiger worden door een elektrisch gereedschap nicht in- of uitgeschakeld, hoewel de schakelaar (5) op de stand "AUTO" staat. - De CordlessControl-zender controleren (op de knop drukken). Is de draadloze verbinding in orde, dan de zenderrechtstreeks op het elektrisch gereedschap monteren.

Geen ingrepen aan het apparaat UITvoeren. Neem contact op met een geauthoriseerde werkplaats of de Metabo-klantenservice (zie hoofdstuk 15. Reparatie)

14. Toebehoren

Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accu-packs en toebehoren.

Gebruik alleen toebehoren dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoor zie pagina 4.

Zie www.metabo.com of de catalogus voor het complete toebehorenprogramma

15. Reparatie

Reparaties aan apparaten mogen uitsluitend door een erkende vakman worden UITgevoerd!

Alleen originele Metabo-reserveonderdelen gebruiken.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Metabo verpakkingen zijn 100% recyclebaar.

Afgedankte apparaten en toebehoren bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycled können worden.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Alleen voor EU-landen: Geef uw apparaten nooit met het huisvuil meel! Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervanaar nationale wetgeving要去en oude apparaten gescheiden ingezameld en op milieuvriendelijkijke wijze afgevoerd worden.

Toelichting op de gegevens van pagina 3.

Wijzigingen in het kader van technische verbeteringen voorbehonden.

K =stofklasse. Conform EN 60335-2-69.

U = spanning accu-pack

p_U1 =max. onderdruk (van slang)

p_U2 =max. onderdruk (van ventilator)

V_l / s1 = volumestroom (van slang)

_I / s2 = . volumestroom (van ventilator)

D_ 1 = . debiet (slang)

m = gewicht (met dekleinste accu-pack)

S_ =zuigslangdiameter

SL =zuigslanglengte

Totale trillingswaarde (vectorsom van drierichtingen):

Typische A-gekwalificeerd geluidsniveau:

LdA =geluidsdrukniveau

K_PA, K_WA = onzekerheid

IP = beschemingsgraad

Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.

Draag gehoorbescherming!

Meetgeevens vastgesteld volgens de norm EN 60704.

Toegestane omgevingstemperatuur tijdens het gebruik:

-20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C

Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

ITALIANOit

Boost = Sterk sugeeffekt.

Sugeeffekten kan endres mens stovsugeren er i gang.

9.2 Manuell drift
