| Tipo di prodotto | Aspirapolvere senza fili professionale |
| Marca | Metabo |
| Modello | AS 36-18 L 30 PC CC |
| Classe di polvere | L (secondo EN 60335-2-69) |
| Volume del contenitore di raccolta | 30 L |
| Tensione della batteria | 36 V |
| Tipo di batteria | Li-Ion (consigliata 8,0 Ah o superiore) |
| Potenza di aspirazione | Modalità ECO e Boost |
| Depressione max. (al tubo flessibile) | Vedere caratteristiche tecniche pagina 3 |
| Portata volumetrica max. | Vedere caratteristiche tecniche pagina 3 |
| Diametro del tubo flessibile | Vedere caratteristiche tecniche pagina 3 |
| Autonomia approssimativa | Variabile a seconda della batteria e della modalità |
| Peso | Circa 15 kg (con la batteria più piccola) |
| Funzioni principali | Aspirazione di polveri secche e liquidi, PressClean, CordlessControl, modalità manuale/auto |
| Sistema di filtrazione | Filtro principale + sacco filtrante in tessuto non tessuto o sacco PE o sacco speciale H |
| Pulizia del filtro | PressClean (pressione del pulsante per pulizia tramite flusso d'aria) |
| Manutenzione | Pulire regolarmente il galleggiante, svuotare il contenitore, sostituire i filtri |
| Dispositivi di sicurezza | Sensore di livello acqua (galleggiante), indicatore di capacità batteria, spia di portata volumetrica (modelli M/H) |
| Uso previsto | Professionale: artigianato, edilizia, industria, officine |
| Paese di fabbricazione | Germania (Metabo) |
| Garanzia | Consultare le condizioni Metabo |
| Accessori inclusi | Tubo flessibile di aspirazione, alloggiamenti per ugelli, manicotto di raccordo, regolatore d'aria |
Domande frequenti - AS 36-18 L 30 PC CC METABO
Domande degli utenti su AS 36-18 L 30 PC CC METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale AS 36-18 L 30 PC CC - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AS 36-18 L 30 PC CC del marchio METABO.
MANUALE UTENTE AS 36-18 L 30 PC CC METABO
it Istruzioni originali 46
es Manual original 57
pt Manual original 67
sv Bruksanvisning i original 77

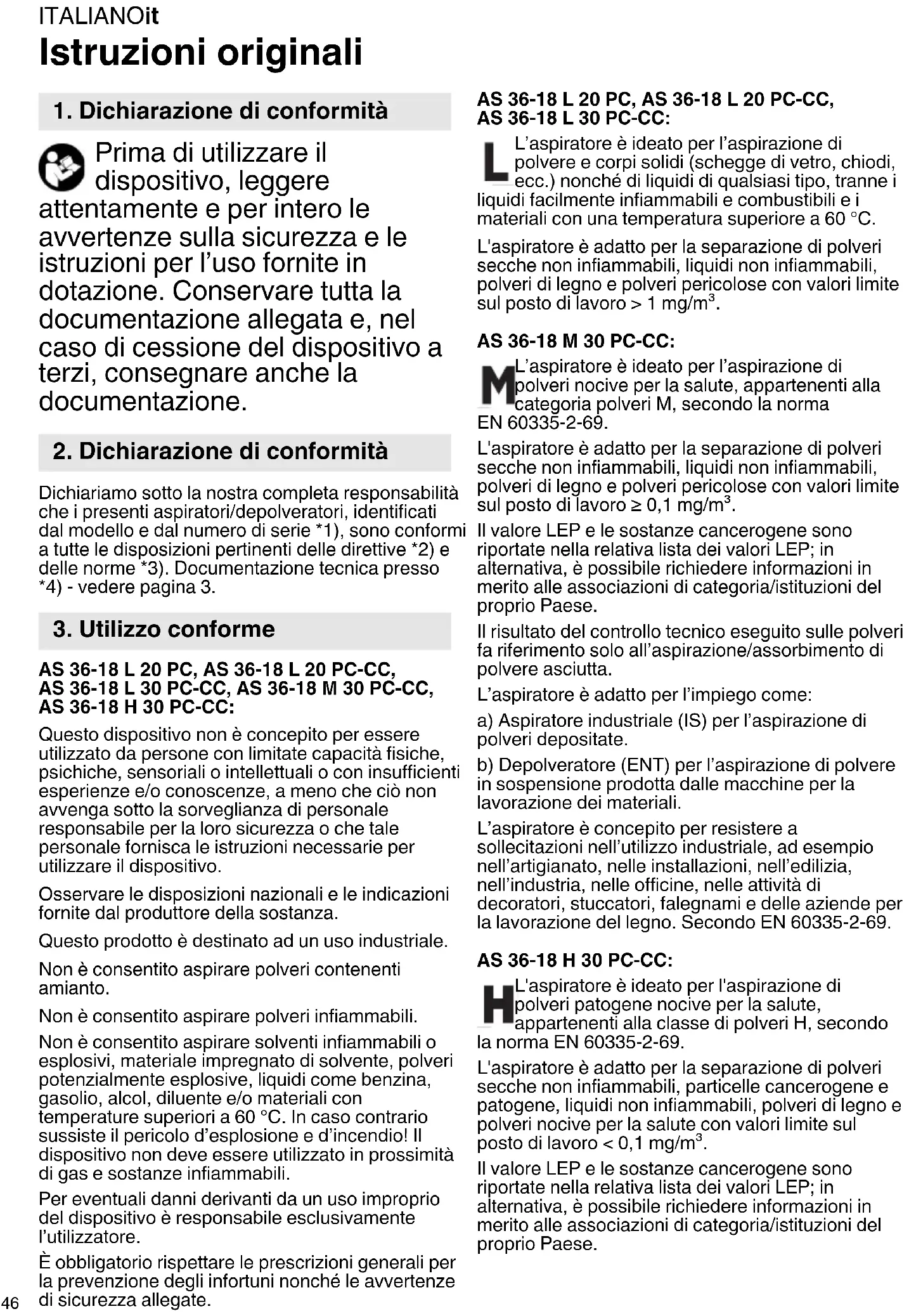

Istruzioni originali
1. Dichiarazione di conformità
Prima diutilizzare il dispositivo,leggere
attentamente e per intero le avventenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutte la documentazione allegata e, nel caso di cessione del disposativo a terzi, consegnareanche la documentazione.
2. Dichiarazione di conformità
Dichiariamo molto la nostra completa responsabilità che i presenti aspiratori/depolveratori, identificati dal modello e dal numero di serie 1), sono conformi a tutte le disposizioni pertinenti delle direttive 2) e delle norme 3). Documentazione tecnia presso 4)- vedere pagina 3.
3. Utilizzo conforme
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC, AS 36-18 M 30 PC-CC, AS 36-18 H 30 PC-CC:
Questo dispositivo non è concepito per essere utilizzato da persone con limitate disponța fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avenga sotto la sorveglianza di personale responsable per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo.
Osservare le disposizioni nazionali e leindicazioni fornite dal produttore della sostenza.
Questo prodotto è destinato ad un uso industriale.
Non è consentito aspirare polveri contenti amianto.
Non è consentito aspirare polveri inflammabili.
Non è consentito aspirare solventi infiammabili o esplosivi, materiale impregnato di solvente, polveri potenzialmente esplosive, liquidi come benzina, gasolio, alcol, diluente e/o materiali con temperature superiore a 60^ . In caso contrario sussiste il pericolò d'esplosione e d'incendio! Il disposivo non deve essere utilizzato in prossimità di gas e sostanze infiammabili.
Per eventuali danni derivanti da un uso improprio del disposativo è responsable esclusivamente l'utilizzatore.
E obblatorio rispetto are prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:
L'aspiratore è ideato per l'aspirazione di polvere e corpi solidi (schegge di vetro, chiodi, ecc.) nonché di liquidi di qualsiasi tipo, tranne i liquidi lavoramente infiammabili e combustibili e i materiali con una temperatura superiore a 60^ .
L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro >1mg / m^3
AS 36-18 M 30 PC-CC:
L'aspiratore è ideato per l'aspirazione di polveri nocive per la salute, appartenenti alla categoria polveri M, secondo la norma EN 60335-2-69.
L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro ≥ 0.1mg / m^3 .
Il valore LEP e le sostanze cancerogene sono riportate nella relativa lista dei valori LEP; in alternatively, è possibile richiedere informazioni in merito alle associazioni di categoria/istituzioni del proprio Paese.
Il risultato del controllo technique eseguito sulle polveri fa riferimento solo all'aspirazione/assorbimento di polvere asciutta.
L'aspiratore è adatto per l'impiogo come:
a) Aspiratore industriale (IS) per l'aspirazione di polveri depositate.
b) Depolveratore (ENT) per l'aspirazione di polvere in sospensione prodotta dalle machine per la lavorazione dei materiali.
L'aspiratore è concepito per resistere a sollecitazioni nell'utilizzo industriale, ad esempio nell'artigianato, nelle installazioni, nell'edilizia, nell'industria, nelle officine, nelle attività di decoratori, stuccatori, falegnami e delle aziende per la lavorazione del legno. Secondo EN 60335-2-69.
AS 36-18 H 30 PC-CC:
L'aspiratore è ideato per l'aspirazione di polveri patogene nocive per la salute, appartenenti alla classe di polveri H, secondo la norma EN 60335-2-69.
L'aspiratore è adatto per la separazione di polveri secche non infiammabili, particelle cancerogene e patogene, liquidi non infiammabili, polveri di legno e polveri nocive per la salute con valori limite sul posto di lavoro < 0.1mg / m^3
Il valore LEP e le sostanze cancerogene sono riportate nella relativa lista dei valori LEP; in alternatively, è possibile richiedere informazioni in merito alle associazioni di categoria/istituzioni del proprio Paese.
Il risultato del controllo tecnico eseguito sulle polveri fa riferimento solo all'aspirazione/assorbimento di polvere asciutta.
L'aspiratore è adatto per l'impiogo come:
a) Aspiratore industriale (IS) per l'aspirazione di polveri depositate.
b) Depolveratore (ENT) per l'aspirazione di polvere in sospensione prodotta dalle macchine per la lavorazione dei materiali.
L'aspiratore è concepito per resistere a sollecitazioni nell'utilizzo industriale, ad esempio nell'artigianato, nelle installazioni, nell'edilizia, nell'industria, nelle officine, nelle attività di decoratori, stuccatori, falegnami e delle aziende per la lavorazione del legno. Secondo EN 60335-2-69.
4. Avvertenze generali di sicurezza
Prima dell'utilizzo devono essere trasmesseagli operatori le informazioni,le istruzioni e la documentazione di addestramento sull'utilizzo del dispositorio e delle sostanze alle quali è destinato, incluso il procedimento sicuro per l'eliminazione del materiale assorbito.
Prima di utilizzato il dispositivo, leggere attendamente e per intero le avventenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutte la documentazione allegata e, nel caso di cessione del dispositivo a terzi, consegnare ancche la documentazione.
Attenzione! Non utilizzato il disposativoswana aver prima fatto le istruzioni per l'uso!
Avverenza - Pericolo generico!
AVVERTENZA - Il personale di servizio deve essere adeguamenti istruito all'uso di questi aspiratori.
5. Avvertenze specifiche di sicurezza
Per proteggere la propria persona e il dispositivo stesso, atteneri alle parti di testo contrassegnate con questo symbolo!
Il presente apparecchio non deve.
essere utilizzato da persone (bambini inclusi) con limitate
capacità fisiche, sensoriali o
intellettive o con insufficienti
esperenze o conoscenze.
Non consentire mai ai bambini di utilizzare il disposativo.
I bambini devono essere sorvegliati, affinché non giochino con l'apparecchio.
Prima di sostituire le spazzole o altri accessori: spegnere l'apparecchio ed estrarre la spina alla presa elettrica.
Attenzione! Utilizzare esclusivamente gli accessori forniti in dotazione con il dispositivo oppure quelli indicati nelle istruzioni per l'uso. L'utilizzo di altri accessori potrebbe compromettere la sicurezza del dispositivo.
Attenzione! Pulire regolarmente il limitatore di livello acqua e ispezionarlo alla ricerca di eventuali danni.
Non è consentito utilizzato il dispositivo per attività che esulano da quanto descritto nelle presenti istruzioni.
Il produttore non si assume rala alcuna responsabilita in caso di eventuali danni derivanti da un uso improprio o non conforme oppure
ITALIANOit
da riparazioni non eseguite a regola d'arte.
Qualora il dispositivo non venisse utilizzato, lasciare il tubo flessibile collegato, in modo da evitare che la polvere possa fuoriuscire inavvertamente.
Non mettere in funzione i dispositivi, accessori inclusi, se:
- il dispositivo presente danni visibili (cricche/rotture),
- si sospetta la presenza di un danno invisibile (in seguito a una caduta).
Non indirizzare gli ugelli, il tubo flessibile o il tubo verso persona o animali.
AVVERTENZA -
In caso di fuoriuscita di schiuma o acqua spegnere subito l'utensile. Svuotare il contentatore e, se necessario, ilhetto.
Non salire né sedersi mai sul dispositivo.
Posare il tubo flessibile sempre in modo tale che non costituisca un pericolo d'inciamo.
Dopo agli'intervento di manutenzione o pulizia, oppure dopo agli'utilizzo del dispositorio, spegnerlo e rimuovere la batteria.
Dispositivi a getto di vapore e pulitrici ad alta pressione non devono essere utilizzati per la pulizia dell'aspiratore.
Non lasciare il disposativo incustodito.
L'aspiratore non deve essere utilizzato o custodito all'aperto in condizioni di umidità.
Non aprire il disposativo all'aperto in caso di pioggia o temporale.
ATTENZIONE - Questa macchina
puo essere utilizzata solo
all'interno.
Acidi, acetone e solventi possono intaccare le parti del dispositorio.
Contaminazione batterica causata alla mancanza di pulizia per lungo tempo, in particolar modo in caso di utilizzo per la lavorazione di generi alimentari: pulire e disinfettare sempre l'utensile immediamente dopo l'uso.
L'internodel coperchio dev'essere sempremantenuto asciutto.
Non utilizzato il dispositorio all'aperto in presenza di basse temperature.
L'apparecchio non deve essere.messo in funzione in ambientisoggetti a rischio d'esplosione.
Mantenere l'aspiratore in posizione stabile.
Avvertenze specifiche di sicurezza per AS 36-18 M 30 PC-CC:
Targhetta di avventenza per macchine della categoria di polveri M:
Per le operazioni di svuotamento e manutenzione, rispettare le seguentiindicazioni:
Pulire il disposativo prima di aprirlo. Indossare una mascherina antipolvere. Evitare che altre persone entrino in contatto con la polvere. Garantire una ventilazione forzata filtrata in loco. Inoltre pulire
la zona dedicata alla manutenzione.
Non mettere in funzione il dispositivoswana l'impianto di filtrazione completo. (Cassette-filtro e sacchetto di smaltimento in PE.)
Dal controllo eseguito in conformità alla norma EN 60335 parti 1 e 2-69 è risultato che i requisiti tecnici di sicurezza in riferimento alla sicurezza elettrica sono soddisfatti although during the aspiratione di una miscela di acqua-aria.
Avvertenze specifiche di sicurezza per AS 36-18 H 30 PC-CC:
Targhetta di avventenza per macchine appartenenti alla categoria di polveri H:
ATTENZIONE! Questo dispositivo contiene
polveri nocive per la salute. Gli
interventi di svuotamento e
manutenzione, inclusa
l'eliminazione dei recipienti per la
raccolta della polvere, devono
essere eseguiti solamente da
personale techniciano che indossi i
dispositivi di protezione previsti.
Non mettere in funzione il
dispositivorawnazzimpianto di
filtrazione completo.
Per le operazioni di svuotamento e manutenzione, rispettare le seguentiindicazioni: Pulire il dispositivo prima di aprirlo. Indossare una mascherina antipolvere. Evitare che及其他
persona entrino in contatto con la polvere. Garantire una ventilazione forzata filtrata in loco. Inoltre pulire la zona dedicata alla manutenzione.
Non mettere in funzione il dispositivoswana l'impianto di filtrazione completo. (Cassette-filtro e sacchetto filtrante speciale classe H).
Dal controllo eseguito in conformità alla norma EN 60335 parti 1 e 2-69 è risultato che i requisiti tecnici di sicurezza in riferimento alla sicurezza elettrica sono soddisfatti although during the aspiration di una miscela of aqua-aria.
AVVERTENZA - Non utilizzato più le cassette-filtro dopo averle estratte dal disposativo.
Avvertenze specifiche di sicurezza per
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:
Targhetta di avventenza per macchine appartenenti alla categoria di polveri L:
Il dispositorio è idoneo per l'aspirazione di sostanze lievamente nocive per la salute. Il dispositorio non è idoneo per la riduzione della polvere di legno nell'aria inalata.
Le polveri di materiali come vernici contententi piombo, alcuni tipi di legno, minerali e metalli possono essere dannose per la salute. Il
ITALIANOit
contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'utilizzatore oppure delle persone che si trovano nelle vicinanze.
Determine polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno).
Deve essere presente un sufficiente ricambio d'aria L nel locale, qualora l'aria di scarico ritorni nel locale stesso. Attenersi alle normative nazionali in materia.
Attenzione! Questo dispositivo contiene polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale technique che indossi i dispositivi di protezione previsti.
6. Avvertenze specifiche di sicurezza per batterie
Prima di insertire la batteria ricaricabili, assicurarsi che l'utensile sia spento.
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dall'utensile.
Proteggere le batterie dall'umidità!
Non esporre le batterie al fuoco!
Nonutilizzare batteriedifettose o deformate!Nonaprere le batterie!
Non toccare o mettere in cortocircuito i contatti delle batterie!
Dalle batterieagliioni di litio difettosepuo fuoriuscire un liquido leggermente acido e infiammabile!
Se si verifica una perdita di liquido della batteria e quello entra in contatto con la pelle,
risciacquare subito con
abbondante acqua. Se il liquido
delles batterie entra in contatto con
gli occhi, risciacquare con acqua
pulita ed affidavitimi mediatamente
alle cure di un medico!
In caso di guasto al dispositivo,
rimuovere la batteria.
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal disposativo.
Prima di inseire la batteria, assicurarsi che la macchina sia spenta.
Durante la rimozione e l'inserimento della batteria, tenera la macchina saldamente in modo tale da evitare di azionare l'interruttore ON/OFF accidentalmente.
In caso di quasto al dispositivo, rimuovere la batteria.
Non rimuovere la batteria quando il dispositivo è in funzione.
Prima di sostituire la batteria, spegnere il disposativo.
Non mettere in funzione i dispositivi, accessori inclusi, se:
-
il dispositivo presente danni visibili (cricche/rotture),
-la batteriae guasta, -
si sospetta la presenza di un danno invisibile (in seguito a una caduta).
Utilizzare il dispositivo soltanto con la copertura della batteria chiusa. Tenere la copertura chiusa anche se la batteria non è inserita.后再 aver chiuso la copertura per la batteria, controllare che il relativosbloccaggio sia scattato in posizione.
Non utilizzato il dispositivo in presenza di temperature molto basse (< -20^) o molto elevate (>40^) .
Trasporto delle batterieagli ioni di litio:
La spedizione delle batterieagli ioni di litio è soggetta alla legislazione sulle merci pericolose (UN3480 e UN3481). Prima della spedizione delle batterieagli ioni di litio, chiare le disposizioni attualmente in vigore. Informarsi eventuallymente presso la ditta di trasporti. L'imballaggio certificato è disponibile presso Metabo.
Spedire le batterie solo se l'alloggiamento è intatto e non fuoriesce il liquido. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dal cortocircuito (isolandoli ad es. con del nastro adesivo).
7. Panorama generale
Vedere a pagina 2/4.
1 Freno rullo
2 Contenitore
3 Cappuccio di chiusura (solo in apparecchi M/H)*
4 Apertura di aspirazione
5 Interruftore a leva Manuale/Automatico*
6 Indicatore di energia e del livello di carica
7 Tasto per l'indicazione della capacité
8 Impugnatura di trasporto
9 Parte superiore
10 Attacco per valigetta
11 Sbloccaggio valigetta
12 Indicatore di controllo portata volumetrica (solo in appearecchi M/H)
13 Vano batteria
14 Interruttore Eco/Off/Boost
15 Chiusura a scatto
16 Impugnatura valigetta
17 Elemento in gomma per fissaggio tubo flessibile
18 Sbloccaggio batteria
19 Battery
20 Indicatore di energia e segnalatore livello di carica
21 Tasto per l'indicazione della energia e la segnalazione del livello di carica
22 Protezione rullo/impugnatura
23 Estremità posteriori tubo flessibile di aspirazione
24 Estremità anteriore tubo flessibile di aspirazione
25 Attacchi per sacchetto aspirapolvere
26 Sacchetto filtrante in tessuto non tessuto
27 Sacchetto di smaltimento in PE
28 Sacchetto filtrante speciale classe H^
29 Attacco accessori per ugelli e tubo flessible
30 Avvitatura
31 Chiusura filtro
32 Coperchio del filtró
33 Filtr0
34 Cestello di sostegno del filtrò
35 Galleggiante
36 Manicotto di collegamento
37 Valvola aria secondaria
38 Presa d'aria
39 Tasto per la pulizia del filtro "PressClean" (PC)
40 Trasmettitore CordlessControl*
*in base alla dotazione
8. Messa in funzione
Prima della messa in funzione, accertarsi di utilizzare una batteria adatta al dispositivo.
8.1 Batteria
Prima dell'utilizzo, ricaricare la batteria (19).
Ricaricare la batteria in caso di efficienza ridotta.
La temperatura di stoccaggio ottimale è compresa tra 10^ e 30^ .
8.2 Rimozione e inserimento della batteria
Rimozione: premere il pulsante di sblocco batteria (18) ed estrarre la batteria (19).
Inserimento: spingere la batteria (19) sino a farla scattare in posizione.
- Capacità consigliata: maggiore o uguale a 8,0 Ah. L'utilizzo di batterie con capacité minori (Ah) riduce la durata di utilizzo ma non la potenza di aspirazione
- Si raccomanda l'uso di batterie con lo stesso codice.
ITALIANOit
- É consentito utilizzato batterie con capacité differenti (Ah). In questo caso, la durata di utilizzo è definita alla batteria con la capacité inferiore (Ah).
8.3 Inserire il sacchetto filtrante in tessuto non tessuto 635424000 (26) (vedi fig. C, pag. 2)
Nei seguenti casi si consiglia l'utilizzo di sacchetti filtranti in tessuto non tessuto:
-
Applicazioni in cui si formano piccole quantità di polveri sottili (ad es. prelevigatura e levigatura di rivestimenti di colore e di vernice, aspirazione durante brevi perforazioni di diametro ridotto < 10 mm ecc.).
-
Utilizzato di macchine, come ad es. frese verticali, pialatrici, levigatrici piccole, ecc.
Se si utilizes un sacchetto filtrante in tessuto non tessuto, la pulizia fatto non funziona.
Spagnere il dispositiivo. Rimuovere le batterie.
Aprière le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contentitore (2).
Vedere figura C, pagina 2. Inserire il nuovo sacchetto filtrante in tessuto non tessuto nell'apposto attacco (25).
Collocare nuovamente la parte superiore sul contentatore e chiudere le chiusure a scatto.
8.4 Inserire il sacchetto di smaltimento in PE 635425000/635426000 (27) (vedi fig. C, pag. 2)
Nei seguenti casi si consiglia l'utilizzo di sacchetti di smaltimento in PE:
- Applicazioni in cui si formano grande quantità di polveri sottili (ad es. fresatura di superfici di intonaco, prelevigatura e levigatura di massetti ecc.).
- Utilizzato di macchine, come ad es. frese per risanamenti, levigatrici per risanamenti, levigatrici a secco, scanalatori per muri ecc.
Spagnere il dispositiivo. Rimuovere le batterie.
Apriere le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contentitore (2).
Distendere il sacchetto di smaltimento in PE (27) in modo uniforme sul fondo del contentatore. I fori rotondi del sacchetto devono trovarsi all'interno del contentatore. Sistemare i bordi del sacchetto di smaltimento in PE lungo il bordo del contentatore, in modo tale che la parte superiore (9) applicata blocchi il sacchetto di smaltimento in PE lungo l'intero perimetro. La linea di marcatura sul sacchetto deve essere posizionata sul bordo del contentatore (vedi fig. C, pag. 2).
Collocare nuovamente la parte superiore sul contentatore e chiudere le chiusure a scatto.
8.5 Inserire il sacchetto filtrante speciale classe H 635427000 (28) (vedi fig.C,pag. 2)
Utilizzato l'inserto del sacchetto filtrante speciale in presenza di polveri nocive per la salute.
Spagnere il dispositiivo. Rimuovere le batterie.
Aprière le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contentitore (2).
Distendere il sacchetto esterno in PE in modo uniforme sul fondo del contentitore. Sistemare i bordi del sacchetto esterno in PE lungo il bordo del contentitore, in modo tale che la parte superiore (9) applicata blocchi il sacchetto in PE lungo l'intero perimetro. I fori rotondi del sacchetto devono trovarsi all'interno del contentitore. La linea di marcatura sul sacchetto deve essere posizionata sul bordo del contentitore (vedi fig. C, pag. 2).
Inserire il sacchetto in tessuto non tessuto interno, incollato con il sacchetto esterno in PE, nell'apposto attacco (25).
Collocare nuovamente la parte superiore sul contentatore e chiudere le chiusure a scatto.
8.6 Montaggio degli attacchi accessori per ugelli e tubo flessibile (29)
Fissare l'attacco per accessori (29) al disposittivo con le viti in dotazione e un utensile adatto, come indicate in fig. D a pag. 2.
8.7 Montaggio del tubo di aspirazione
Inserire l'estremita posteriori del tubo flessibile di aspirazione (23) nell'apertura di aspirazione (4).
8.8 Rimozione e applicazione del manicotto di collegamento (36)
Per il montaggio vedi pag. 2 fig. F
Rimozione:
Svitare il manicotto di collegamento applicativo (36) effettuating un movimento rotatorio contrario al fissaggio del tubo flessibile (fig. F).
Applicazione:
Inserire l'estremita anteriore del tubo flessibile (24) con la chiusura a cliq nel manicotto fino a quando la chiusura non scatta in posizione.
8.9 Regolazione della potenza di aspirazione
Ruotando la valvola dell'aria secondaria (37) è possibile regolare l'alimentazione dell'aria sulla presa d'aria (38) e quindi la potenza di aspirazione.
9. Dispositivo
9.1 Accensione/spegnimento, potenza di aspirazione
Prima di accendere il disposativo, impostare la potenza di aspirazione tramite l'interruttore (14):
Off = aspiratore spento
ECO = aspiratore acceso (modalità manuale)
Boost = potenza di aspirazione elevata
La potenza di aspirazione si può modificareanche con il disposativo in funzione.
9.2 Gestione manuale
Portare l'interruttore (5), se presente (in base alla dotazione*), in posizione "MAN" e l'interruttore (14) in posizione "ECO" o "Boost". Il dispositorio si accende e rimane acceso. L'indicatore di capacité (6)在哪 la capacité della batteria permanentamente.
9.3 Avviamento automatico "CORDLESS CONTROL" (in base alla dotazione)
- Spegnimento: portare l'interruttore (14) in posizione "OFF". L'indicatore di energia è spento. Il dispositorio non consuma corrente.
- Portare l'interruttore (5) in posizione "AUTO" e l'interruttore (14) in posizione "ECO" o "BOOST". Il disposativo si trovava ora in modalità standby e cui essere acceso e spentotramite "CORDLESS CONTROL".
L'indicatore di capacité (6) alla Capacity della batteria permanentemente finché è attiva la modalità standby.
Avverenza sulla "Modalità automatica": se l'interruttore è in posizione AUTO, l'aspiratore è pronto al funzionamento per 10 ore (standby). L'indicatore di capacité (6) alla la capacité della batteria. Senza aspirazione, il dispositivo si spegne automaticamente 10 ore dello ultimo ciclo di lavoro (modalità sleep,indicatore di capacité spento, il dispositivo non consuma corrente). Per uscire nella modalità sleep (ripristino della modalità standby):portare l'interruttore (14) su "OFF" e poi nuovamente su "ECO" o "BOOST". Alternativa: premere il tasto dell'indicatore di capacité (7).
Avvertenza su "CordlessControl": il disposativo si avvia/arresta automaticamente all'accensione/ spagnimento dell'utensile elettrico equipaggiato con il trasmettitore CordlessControl (40) (tubo flessibile di aspirazione). Premendo il pulsante sul trasmettitore CordlessControl è possibileanche I'avvio/arresto manuale dell'aspiratore.Seguire le istruzioni per l'uso del trasmettitore CordlessControl.
Il trasmettitore CordlessControl è collegato di fabbrica con l'aspirapolvere. In caso di sostituzione della batteria o del dispositivo, ricollegarlo:
- Portare l'interruttore (14) in posizione "OFF".
- Portare l'interruttore (5) in posizione 'AUTO'.
- Tenere il tasting del trasmettitore (40) premuto fino a quando non lampeggia il LED blu.
- Tenere il trasmettitore (40) premuto e portare l'interrotture (14) in posizione 'BOOST'.
- Il trasmettitore (40) inizia a lampeggiare in verde e tenerlo premuto fino a quando il LED non si spegne.
- Il trasmettitore (40) è ora collegato con l'aspiratore.
9.4 PressClean
Vedere figura G, pagina 2. Per la pulizia del filtro (33) mediante forte getto d'aria: azionare il tasto (39) durante l'aspirazione (premere 3 volte) e, al contempo, tenere chiusa l'apertura di aspirazione (presente sul tubo flessibile di aspirazione o sul contentatore).
9.5 Indicatore di controllo della portata volumetrica (12) (solo per i dispositivi appartenenti alle classi polveri M e H)
Se la portata volumetrica scende sotto i 20m/s, il LED lampeggia in grosso e viene emesso un segnale acustico.
Se il contentatore è piano e/o in presenza di intasamenti nel tubo flessibile di aspirazione, l'indicatore di controllo della portata volumetrica si accende e viene emesso anche un segnale acustico.
10. Utilizzo
10.1 Aspirazione a secco
Aspirare solo se il filtering, il disposizione e gli accessori sono asciutti. Se gli elementi sono umidi, la polvere cui rimanervi appicicicata e formare incrostazioni.
Utilizzato il sacchetto filtrante in tessuto non tessuto (26) oppure il sacchetto di smaltimento in PE (27) sempre in combinazione con ilhetto (33).
10.2 Aspirazione a umido
Non usare mai l'apparecchio除去 il filtro inserto o除去 il filtro a umido speciale. Si rischia di danneggiare irreparabilmente il disposativo. Inoltre, cui esquire dell'acqua.
Prima dell'aspirazione a umido, rimuovere il materiale asciutto aspirato. In quello modo si evita un forte accumulo di sporco e di incrostazioni.
L'utensile dispone di un sistema a galleggiante, che disattiva il flusso dell'aria attraverso l'utensile stesso qualora venga raggiunto il livello di liquido massimo. Quando ciò avviene, sare possibile udire una chiara variazione del rumore prodotto dal motore. In questo caso, spegnere il dispositivo. Rimuovere la batteria. Aspirare i liquidi solamente quando il galleggiante (35) è funzionante (vedere capitolo 12. Manutenzione).
Dopo lo spegnimento, è possibile che un po' d'acqua rifluisca dal tubo flessibile.
Prima dello svuotamento, allontanare il tubo flessibile d'aspirazione dal liquido.
Per le successive operazioni di aspirazione a secco, utilizzare filtri asciutti. In caso di frequente alternanza tra aspirazione a secco ed a umido si raccomanda di utilizzato un secondohetto (sostitutivo). Lasciare asciugare ilhetto, il contentitore e gli accessori, in modo che la polvere non aderisca alle parti umide.
Prima della conservazione: lasciare asciugare completamente i filtri umidi e l'internalo del contentitore dello sporco.
10.3 Trasporto
Rimuovere la batteria.
Classe L: lasciare il tubo flessibile sull'apparecchio, per impedire fuoriuscite accidentali di polvere.
Classe M e H: con il tubo flessibile scollegato, chiudere l'ingresso dell'aspiratore con il tappo di chiusura. Inserire le estremità del tubo l'une nelle altra per evitare che la polvere fuoriesca dal tubo.
ITALIANOit
Fissare all'apparecchio il tubo flessibile di aspirazione con l'attacco accessori (29) e I'elemento in gomma (17).
La parte superiore (9) delve essere collegata in modo sicuro al contentitore (2) - controllare che le chiusure a scatto (15) siano chiuse.
Le impugnature (8) e (16) vanno usate除去 per il trasporto manuale, non per
il fissaggio a gru o simili! Non sollevare l'aspiratore ne la valigetta fissata alle impugnature sopra le personne.
11. Pulizia
11.1 Avvertenze generali per la pulizia
Pulire il contentitore e gli accessori con acqua. Pulire la parte superiore (9) con un panno umido.
Attenzione! Questo dispositivo contiene polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l'eliminazione dei recipienti per la ragcolla della polvere, devono essere eseguiti solamente da personale tecnico che indossi i dispositivi di protezione previsti.
Svuotamento del contentatore
Consentito soltanto per polveri con valori LEP >1mg / m^3
- Rimuovere la batteria. Proteggere il dispositivo dal riavviamo inccidentale.
- Aprière le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contentitore (2).
- Svuotare il contentitore rovesciandolo.
Smaltimento del sacchetto filtrante in tessuto non tessuto (26)
- Rimuovere la batteria. Proteggere il dispositivo dal riavvamento accidentale.
- Indossare la mascherina antipolvere.
- Aprière le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contentitore (2).
- Chiudere il sacchetto filtrante in tessuto non tessuto e tirarlo dall'attacco (25) verso l'alto.
- Smaltire il materiale aspirato in conformità alle normative di legge vigenti.
Smaltimento del sacchetto di smaltimento in PE (27)
- Introduire la batteria ricaricata.
- Inserire l'aspiratore ed eseguire la pulizia del filtro: azionare il tasto (39) ("PressClean", vedere capitolo 9.4).
- Spagnere l'aspiratore: commutare l'interruttore (14) in posizione "OFF".
- Indossare la mascherina antipolvere.
- Aprire le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contentitore (2). Prima di riporre la parte superiore, commutare l'interruttore (14) in posizione "ECO", affinché venga aspirata eventuale polvere fuoriuscita.
- Estrarre il sacchetto filtrante in PE (27) dal contentatore, chiudere il sacchetto e fissarlotramite la fascetta stringicavo.
- Smaltire il materiale aspirato in conformità alle normative di legge vigenti.
12. Manutenzione
12.1 Avvertenze generali
Prima di agli manutenzione, spegnere il dispositivo e staccare la batteria. Proteggere il dispositivo dal riavviamento accidentale.
Pulire il dispositivo (vedere capitolo 11.).
Per la manutenzione eseguita dall'opereatore, l'aspiratore deve essere smontato, pulito e sopposto a manutenzione nella misura in cui ciò sia possibile,enza pericoli per il personale addetto alla manutenzione e per altre persona.
Misure preventive
Misure preventive adeguate comprehendo: pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata laddove l'aspiratore venga smontato, pulizia dell'area di manutenzione e dispositivi di protezione individuali adeguati.
12.2 Riduzione della potenza di aspirazione
In caso di riduzione della potenza di aspirazione, mettere in atto i seguenti provvedimenti:
- Pulizia del filtrlo (33): azionare il tasto (39) ("PressClean", vedere capitolo 9.4)
- Svuotare il contentitore o il sacchetto filtrante in tessuto non tessuto (26) oppure sostituire il sacchetto di smaltimento in PE (27).
- Ilchio (33) delve essere sostituito oppure scosso, spazzolato o rimioso, risciacquato除去 l'acqua corrente, lasciato asciugare e rimontato (vedere capitolo 12.3).
12.3 Sostituzione del filtro
- Pulire il filtrio (33) ora una volta prima di procedere con la sostituzione: azionare il tasto (39) ("PressClean", vedere capitolo 9.4).
- Rimuovere la batteria. Proteggere il dispositivo dal riavviamo inccidentale.
- Aprire le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contentatore (2).
Vedere figura E, pagina 2. Svitare la chiusura (31) (vedi impronta). Rimuovere il coperchio del filtro (32) e il filtro (33).
Chiudere immediatamente il filtro usato in un sacchetto in plastica a tenuta di polvere ed eseguirne lo smaltimento in conformità alle disposizioni vigenti.
12.4 Sensore dell'acqua
ATTENZIONE - Pulire regolarmente il galleggiante mobile (35) installato nel cestello di supporto filtrlo (34) e verificare che non presenti traccé di danneggiamento.
12.5 Controllo tecnico
Almeno una volta l'anno, il produttore o una persona da lui incaricata, deve eseguire un controlo technique inerente la polvere, ad esempio eventuali danni del filtr, la tenuta dell'apparecchio e il funzionamento del disposativo di controllo.
Per la manutenzione eseguita dall'opereatore, l'aspiratore deve essere smontato, pulito e sopposto a manutenzione nella misura in cui ciò sia possibile,enza pericoli per il personale addetto alla manutenzione e per altre personne.
Misure preventive
Misure preventive adeguate comprehendo: pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata laddove l'aspiratore venga smontato, pulizia dell'area di manutenzione e dispositivi di protezione individuali adeguati.
Durante l'esecuzione di lavori di manutenzione e riparazione, devono essere smaltiti tutti gli oggetti sporchi che non possono essere puliti in modo soddisfacente. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in relazione allo smaltimento di rifiuti di quello tipo.
13. Eliminazione dei guasti
13.1 Riduzione della potenza di aspirazione
Attenersi alle avventenze riportate nel capitolo Pulizia.
- Filtro (33) sporco? - Pulire.
- Sacchetto filtrante in tessuto non tessuto (26) piano? - Sostituire.
- Sacchetto di smaltimento in PE (27) piano? - Sostituire.
- Contenitore (2) piano? - Svuotare.
- Bocchetta, tubo o flessibile intasati? - Pulire.
13.2 L'apparecchio non entra in funzione
- La batteria è inserita correttamente?
- La batteria è carica?
- La batteria è guasta?
- La copertura del disposativo è chiusa correttamente?
- Il sensore dell'accu è disattivato? - Svuotare il contentitore; spegnere e riaccendere.
- Interruttore (14) in posizione "AUTO"? - Commutare su "MAN". Vedere il capitolo 9.1.
- L'aspiratore non viene acceso/spento mediante un eletttroutensile, sebbene l'interruttore (5) si trovi in posizione "AUTO". - Controllare il trasmettitore Cordless Control (premere il pulsante). Se il collegamento radio è regolare, montare il trasmettitore direttamente all'utensile elettrico.
Non effettuare alcun intervento sul dispositorio. Rivolgersi a un'officina autorizzata oppure al Servizio Assistenza Clienti Metabo (vedere il capitolo 15. Riparazione).
14. Accessori
Utilizzare sostanto batterie e accessori originali Metabo o CAS (Cordless Alliance System). Utilizzato escludivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Accessori vedipag.4.
La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo
15. Riparazione
Le riparazioni dei dispositivi sono riservate esclusivamente ai tecnici elettricisti!
Utilizzare esclusivamente i ricambi originali Metabo.
Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il site www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.
16. Rispetto dell'ambiente
Gli imballaggi usati nella Metabo sono riciclabili al 100% .
Gli apparecchi e gli accessori dismessi contengono grande quantità di materie prime e plastiche, che possono anch'esse essere riciclate.
I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al site www.metabo.com, nella sezione Assistenza.
Le presenti istruzioni d'uso sono stampate su cartasbiancata serazone cloro.
Solo per i Paesi UE: non smaltire gli utensili con i rifiuti domestici! Ai sensi della direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e del recepimento nella legislazione nazionale, gli appearecchi usati devono essere smaltiti separamente e conferiti a unsystema di riciclaggio ecocompatibile.
17. Dati tecnici
Spiegazioni relative ai dati riportati a pagna 3.
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo Tecnologico.
K = categoria polveri. Second EN 60335-2-69.
U = tensione della batteria
pU1 =depressione max. (sul tubo flessibile)
pU2 =depressione max. (sul soffiante)
V_l / s1 =portata volumetricamax.(sul tubo flessibile)
V_l / s2 =portata volumetricamax.(sul soffiante)
D_max1 = portata max. (sul tubo flessibile)
D_max2 = portata max. (sul soffiante)
V=volume contentore max.
m=peso (con la batteria piu piccola)
S_ = diametro tubo flessibile di aspirazione
=lunghezza tubo flessibile di aspirazione
Valore totale di vibrazione (somma vettoriale delle tre direzioni):
ITALIANOit
Livello sonoro classe A tipico:
LpA =livello di pressione acustica
KPA,KwA=incertezza
IP = tipo di protezione
Durante il lavoro è possibile che venga superato il
livello di rumorosità di 80 dB(A).
Indossare le protezioni acustiche!
Valori misurati a norma EN 60704.
Temperatura ambiente consentita durante il funzionamento:
da -20^ a 50^ (con temperature inferiori a 0^ le prestazioni sono limitate). Temperatura ambiente consentita durante il magazzinaggio: da 0^ a 30 ^ C
corrente continua
I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).
Manual original
Esvaziamo do reservatorio
Apenas permitted no caso de poeiras com values limite de exposicao profissionale > 1mg/m3.
Ikke øpe batteriene!
