| Marca | Metabo |
| Modello | AS 36-18 L 20 PC CC |
| Categoria | Aspirapolvere |
| Tipo di aspirapolvere | Industriale, senza filo (batteria) |
| Classe di polvere | L (adatta per polveri leggermente tossiche) |
| Tensione della batteria | 36 V (Li-Ion) |
| Capacità della batteria consigliata | 8,0 Ah o più |
| Volume del contenitore | 20 L (modello L 20) |
| Depressione max. (al tubo) | Consultazione avviso (pagina 3) |
| Portata volumetrica max. (al tubo) | Consultazione avviso (pagina 3) |
| Diametro del tubo di aspirazione | Consultazione avviso (pagina 3) |
| Lunghezza del tubo di aspirazione | Consultazione avviso (pagina 3) |
| Peso (con la batteria più piccola) | Consultazione avviso (pagina 3) |
| Livello di pressione acustica LpA | Può superare 80 dB(A) |
| Temperatura ambiente di funzionamento | -20 °C a 50 °C |
| Temperatura ambiente di stoccaggio | 0 °C a 30 °C |
| Tipo di protezione | IP (informazioni nell'avviso) |
| Funzioni principali | Aspirazione polveri secche, liquidi non infiammabili, trucioli di legno; modalità manuale, automatica (CordlessControl), PressClean (pulizia filtro) |
| Sistema di filtrazione | Filtro (33), sacco filtrante non tessuto, sacco PE, sacco classe H (secondo equipaggiamento) |
| Indicatore di capacità batteria | Sì (6, 7, 20, 21) |
| Spia di controllo portata volumetrica | Solo classi M e H (12) |
| Tipo di ugello/accessori | Ugello, tubo flessibile, tubo rigido, alloggi per accessori |
| Manutenzione e pulizia | Pulire il contenitore con acqua, la parte superiore con un panno umido; pulire il filtro tramite PressClean o sciacquare con acqua; controllare il galleggiante |
| Sicurezza | Galleggiante anti-trabocco, protezione polveri tossiche (classe M/H), maschera antipolvere consigliata, non aspirare amianto/infiammabili |
| Ricambi e riparabilità | Utilizzare ricambi originali Metabo; riparazioni da elettricista autorizzato; elenco ricambi su www.metabo.com |
| Informazioni generali | Uso professionale (artigianato, costruzione, officina); conforme a EN 60335-2-69; riciclabile |
Domande frequenti - AS 36-18 L 20 PC CC METABO
Domande degli utenti su AS 36-18 L 20 PC CC METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale AS 36-18 L 20 PC CC - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AS 36-18 L 20 PC CC del marchio METABO.
MANUALE UTENTE AS 36-18 L 20 PC CC METABO

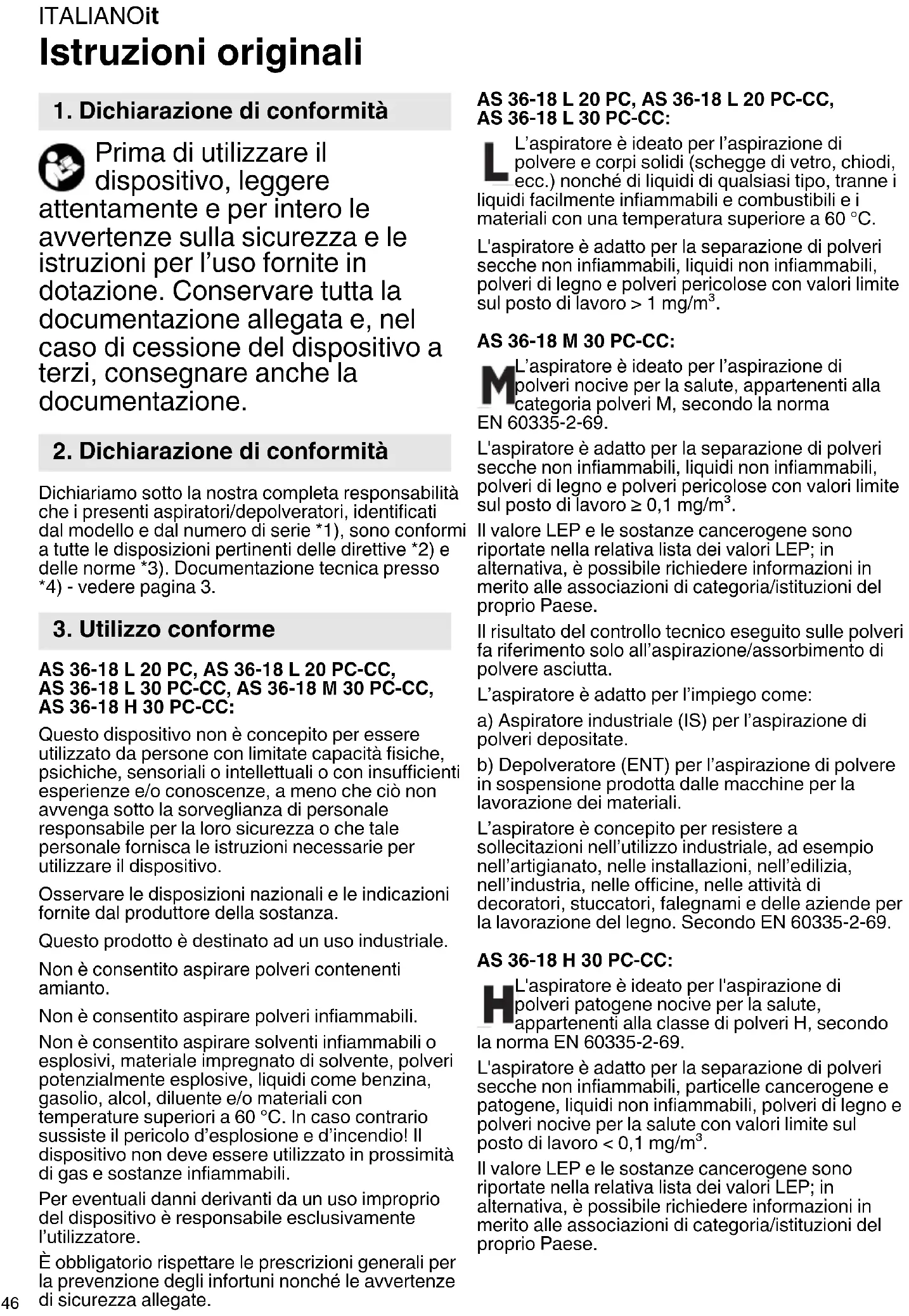

Istruzioni originali
1. Dichiarazione di conformità
Prima di utilizzare il dispositivo, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione del dispositivo a terzi, consegnare anche la documentazione.
2. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che i presenti aspiratori/depolveratori, identificati dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3.
3. Utilizzo conforme
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC, AS 36-18 M 30 PC-CC, AS 36-18 H 30 PC-CC:
Questo dispositivo non è concepito per essere utilizzato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo.
Osservare le disposizioni nazionali e le indicazioni fornite dal produttore della sostanza.
Questo prodotto è destinato ad un uso industriale.
Non è consentito aspirare polveri contenenti amianto.
Non è consentito aspirare polveri infiammabili.
Non è consentito aspirare solventi infiammabili o esplosivi, materiale impregnato di solvente, polveri potenzialmente esplosive, liquidi come benzina, gasolio, alcol, diluente e/o materiali con temperature superiori a 60 °C. In caso contrario sussiste il pericolo d'esplosione e d'incendio! Il dispositivo non deve essere utilizzato in prossimità di gas e sostanze infiammabili.
Per eventuali danni derivanti da un uso improprio del dispositivo è responsabile esclusivamente l'utilizzatore.
È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate.
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:
L'aspiratore è ideato per l'aspirazione di polvere e corpi solidi (schegge di vetro, chiodi, ecc.) nonché di liquidi di qualsiasi tipo, tranne i liquidi facilmente infiammabili e combustibili e i materiali con una temperatura superiore a 60 °C.
L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro > 1 mg/m³.
AS 36-18 M 30 PC-CC:
M L'aspiratore è ideato per l'aspirazione di polveri nocive per la salute, appartenenti alla categoria polveri M, secondo la norma EN 60335-2-69.
L'aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro ≥ 0,1 mg/m³.
Il valore LEP e le sostanze cancerogene sono riportate nella relativa lista dei valori LEP; in alternativa, è possibile richiedere informazioni in merito alle associazioni di categoria/istituzioni del proprio Paese.
Il risultato del controllo tecnico eseguito sulle polveri fa riferimento solo all'aspirazione/assorbimento di polvere asciutta.
L'aspiratore è adatto per l'impiego come:
a) Aspiratore industriale (IS) per l'aspirazione di polveri depositate.
b) Depolveratore (ENT) per l'aspirazione di polvere in sospensione prodotta dalle macchine per la lavorazione dei materiali.
L'aspiratore è concepito per resistere a sollecitazioni nell'utilizzo industriale, ad esempio nell'artigianato, nelle installazioni, nell'edilizia, nell'industria, nelle officine, nelle attività di decoratori, stuccatori, falegnami e delle aziende per la lavorazione del legno. Secondo EN 60335-2-69.
AS 36-18 H 30 PC-CC:
H L'aspiratore è ideato per l'aspirazione di polveri patogene nocive per la salute, appartenenti alla classe di polveri H, secondo la norma EN 60335-2-69.
L'aspiratore è adatto per la separazione di polveri secche non infiammabili, particelle cancerogene e patogene, liquidi non infiammabili, polveri di legno e polveri nocive per la salute con valori limite sul posto di lavoro < 0,1 mg/m³.
Il valore LEP e le sostanze cancerogene sono riportate nella relativa lista dei valori LEP; in alternativa, è possibile richiedere informazioni in merito alle associazioni di categoria/istituzioni del proprio Paese.
Il risultato del controllo tecnico eseguito sulle polveri fa riferimento solo all'aspirazione/assorbimento di polvere asciutta.
L'aspiratore è adatto per l'impiego come:
a) Aspiratore industriale (IS) per l'aspirazione di polveri depositate.
b) Depolveratore (ENT) per l'aspirazione di polvere in sospensione prodotta dalle macchine per la lavorazione dei materiali.
L'aspiratore è concepito per resistere a sollecitazioni nell'utilizzo industriale, ad esempio nell'artigianato, nelle installazioni, nell'edilizia, nell'industria, nelle officine, nelle attività di decoratori, stuccatori, falegnami e delle aziende per la lavorazione del legno. Secondo EN 60335-2-69.
4. Avvertenze generali di sicurezza
Prima dell'utilizzo devono essere trasmesse agli operatori le informazioni, le istruzioni e la documentazione di addestramento sull'utilizzo del dispositivo e delle sostanze alle quali è destinato, incluso il procedimento sicuro per l'eliminazione del materiale assorbito.
Prima di utilizzare il dispositivo, leggere ntamente e per intero le ertenze sulla sicurezza e le azioni per l'uso fornite in azione. Conservare tutta la umentazione allegata e, nel o di cessione del dispositivo a i, consegnare anche la umentazione.
Attenzione! Non utilizzare il dispositivo senza aver prima le istruzioni per l'uso!
Avvertenza – Pericolo generico!
AVVERTENZA - Il personale di servizio deve essere adeguata- mente istruito all'uso di questi aspi- ratori.
5. Avvertenze specifiche di sicurezza
Per proteggere la propria persona e il dispositivo stesso, attenersi alle parti di testo contrassegnate con questo simbolo!
Il presente apparecchio non deve essere utilizzato da persone (bambini inclusi) con limitate capacità fisiche, sensoriali o intellettive o con insufficienti esperienze o conoscenze.
Non consentire mai ai bambini di utilizzare il dispositivo.
I bambini devono essere sorvegliati, affinché non giochino con l'apparecchio.
Prima di sostituire le spazzole o altri accessori: spegnere l'apparecchio ed estrarre la spina dalla presa elettrica.
Attenzione! Utilizzare esclusivamente gli accessori forniti in dotazione con il dispositivo oppure quelli indicati nelle istruzioni per l'uso. L'utilizzo di altri accessori potrebbe compromettere la sicurezza del dispositivo.
Attenzione! Pulire regolarmente il limitatore di livello acqua e ispezionarlo alla ricerca di eventuali danni.
Non è consentito utilizzare il dispositivo per attività che esulano da quanto descritto nelle presenti istruzioni.
Il produttore non si assumerà alcuna responsabilità in caso di eventuali danni derivanti da un uso improprio o non conforme oppure
ITALIANOit
da riparazioni non eseguite a regola d'arte.
Qualora il dispositivo non venisse utilizzato, lasciare il tubo flessibile collegato, in modo da evitare che la polvere possa fuoriuscire inavvertitamente.
Non mettere in funzione i dispositivi, accessori inclusi, se:
- il dispositivo presenta danni visibili (cricche/rotture),
- si sospetta la presenza di un danno invisibile (in seguito a una caduta).
Non indirizzare gli ugelli, il tubo flessibile o il tubo verso persone o animali.
AVVERTENZA -
In caso di fuoriuscita di schiuma o acqua spegnere subito l'utensile. Svuotare il contenitore e, se necessario, il filtro.
Non salire né sedersi mai sul dispositivo.
Posare il tubo flessibile sempre in modo tale che non costituisca un pericolo d'inciampo.
Dopo ogni intervento di manutenzione o pulizia, oppure po ogni utilizzo del dispositivo, egnerlo e rimuovere la batteria.
Dispositivi a getto di vapore e pulitrici ad alta pressione non devono essere utilizzati per la pulizia dell'aspiratore.
Non lasciare il dispositivo incustodito.
L'aspiratore non deve essere utilizzato o custodito all'aperto in condizioni di umidità.
Non aprire il dispositivo all'aperto in caso di pioggia o temporale.
ATTENZIONE – Questa macchina può essere utilizzata solo all'interno.
Acidi, acetone e solventi possono intaccare le parti del dispositivo.
Contaminazione batterica causata dalla mancanza di pulizia per lungo tempo, in particolar modo in caso di utilizzo per la lavorazione di generi alimentari: pulire e disinfettare sempre l'utensile immediata-mente dopo l'uso.
L'interno del coperchio dev'essere sempre mantenuto asciutto.
Non utilizzare il dispositivo all'aperto in presenza di basse temperature.
L'apparecchio non deve essere messo in funzione in ambienti soggetti a rischio d'esplosione.
Mantenere l'aspiratore in posizione stabile.
Avvertenze specifiche di sicurezza per AS 36-18 M 30 PC-CC:
Targhetta di avvertenza per macchine della categoria di polveri M:
Pulire il dispositivo prima di aprirlo. Indossare una mascherina antipolvere. Evitare che altre persone entrino in contatto con la polvere. Garantire una ventilazione forzata filtrata in loco. Inoltre pulire
la zona dedicata alla manutenzione.
Non mettere in funzione il dispositivo senza l'impianto di filtrazione completo. (Cassette-filtro e sacchetto di smaltimento in PE.)
Dal controllo eseguito in conformità alla norma EN 60335 parti 1 e 2-69 è risultato che i requisiti tecnici di sicurezza in riferimento alla sicurezza elettrica sono soddisfatti anche durante l'aspirazione di una miscela di acqua-aria.
Avvertenze specifiche di sicurezza per AS 36-18 H 30 PC-CC:
Targhetta di avvertenza per macchine appartenenti alla categoria di polveri H:
ATTENZIONE! Questo dispositivo contiene
polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i dispositivi di protezione previsti. Non mettere in funzione il dispositivo senza l'impianto di filtrazione completo.
Per le operazioni di svuotamento e manutenzione, rispettare le seguenti indicazioni:
Pulire il dispositivo prima di aprirlo. Indossare una mascherina antipolvere. Evitare che altre persone entrino in contatto con la polvere. Garantire una ventilazione forzata filtrata in loco. Inoltre pulire la zona dedicata alla manutenzione.
Non mettere in funzione il dispositivo senza l'impianto di filtrazione completo. (Cassette-filtro e sacchetto filtrante speciale classe H).
Dal controllo eseguito in conformità alla norma EN 60335 parti 1 e 2-69 è risultato che i requisiti tecnici di sicurezza in riferimento alla sicurezza elettrica sono soddisfatti anche durante l'aspirazione di una miscela di acqua-aria.
AVVERTENZA - Non utilizzare più le cassette-filtro dopo averle estratte dal dispositivo.
Avvertenze specifiche di sicurezza per
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:
Targhetta di avvertenza per macchine appartenenti alla categoria di polveri L:
Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere dannose per la salute. Il
ITALIANOit
contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze.
Determinate polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno).
Deve essere presente un sufficiente ricambio d'aria L nel locale, qualora l'aria di scarico ritorni nel locale stesso. Attenersi alle normative nazionali in materia.
Attenzione! Questo
dispositivo contiene polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i dispositivi di protezione previsti.
6. Avvertenze specifiche di sicurezza per batterie
Prima di inserire la batteria ricaricabili, assicurarsi che l'utensile sia spento.
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dall'utensile.
Proteggere le batterie dall'umidità!
Non esporre le batterie al fuoco!
Non utilizzare batterie difettose o deformate! Non aprire le batterie!
Non toccare o mettere in cortocircuito i contatti delle batterie!
Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!
Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico! In caso di guasto al dispositivo, rimuovere la batteria.
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal dispositivo.
Prima di inserire la batteria, assicurarsi che la macchina sia spenta.
Durante la rimozione e l'inserimento della batteria, tenere la macchina saldamente in modo tale da evitare di azionare l'interruttore ON/OFF accidentalmente.
In caso di guasto al dispositivo, rimuovere la batteria.
Non rimuovere la batteria mentre il dispositivo è in funzione.
Prima di sostituire la batteria, spegnere il dispositivo.
Non mettere in funzione i dispositivi, accessori inclusi, se:
- il dispositivo presenta danni visibili (cricche/rotture),
- la batteria è guasta,
- si sospetta la presenza di un danno invisibile (in seguito a una caduta).
Utilizzare il dispositivo soltanto con la copertura della batteria chiusa. Tenere la copertura chiusa anche se la batteria non è inserita. Dopo aver chiuso la copertura per la batteria, controllare che il relativo sbloccaggio sia scattato in posizione.
Non utilizzare il dispositivo in presenza di temperature molto basse (<-20°C) o molto elevate (>40°C).
Trasporto delle batterie agli ioni di litio:
La spedizione delle batterie agli ioni di litio è soggetta alla legislazione sulle merci pericolose (UN3480 e UN3481). Prima della spedizione delle batterie agli ioni di litio, chiarire le disposizioni attualmente in vigore. Informarsi eventualmente presso la ditta di trasporti. L'imballaggio certificato è disponibile presso Metabo.
Spedire le batterie solo se l'alloggiamento è intatto e non fuoriesce il liquido. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dal cortocircuito (isolandoli ad es. con del nastro adesivo).
7. Panoramica generale
Vedere a pagina 2/4.
1 Freno rullo
2 Contenitore
3 Cappuccio di chiusura (solo in apparecchi M/H)*
4 Apertura di aspirazione
5 Interruttore a leva Manuale/Automatico*
6 Indicatore di capacità e del livello di carica
7 Tasto per l'indicazione della capacità
8 Impugnatura di trasporto
9 Parte superiore
10 Attacco per valigetta
11 Sbloccaggio valigetta
12 Indicatore di controllo portata volumetrica (solo in apparecchi M/H)
13 Vano batteria
14 Interruttore Eco/Off/Boost
15 Chiusura a scatto
16 Impugnatura valigetta *
17 Elemento in gomma per fissaggio tubo flessibile
18 Sbloccaggio batteria
19 Batteria
20 Indicatore di capacità e segnalatore livello di carica*
21 Tasto per l'indicazione della capacità e la segnalazione del livello di carica*
22 Protezione rullo/impugnatura
23 Estremità posteriore tubo flessibile di aspirazione
24 Estremità anteriore tubo flessibile di aspirazione
25 Attacchi per sacchetto aspirapolvere
26 Sacchetto filtrante in tessuto non tessuto*
27 Sacchetto di smaltimento in PE*
28 Sacchetto filtrante speciale classe H*
29 Attacco accessori per ugelli e tubo flessibile
30 Avvitatura
31 Chiusura filtro
32 Coperchio del filtro
33 Filtro
34 Cestello di sostegno del filtro
35 Galleggiante
36 Manicotto di collegamento
37 Valvola aria secondaria
38 Presa d'aria
39 Tasto per la pulizia del filtro "PressClean" (PC)
40 Trasmettitore CordlessControl*
*in base alla dotazione
8. Messa in funzione
Prima della messa in funzione, accertarsi di utilizzare una batteria adatta al ositivo.
8.1 Batteria
Prima dell'utilizzo, ricaricare la batteria (19).
Ricaricare la batteria in caso di efficienza ridotta.
La temperatura di stoccaggio ottimale è compresa tra 10°C e 30°C.
8.2 Rimozione e inserimento della batteria
Rimozione: premere il pulsante di sblocco batteria (18) ed estrarre la batteria (19).
Inserimento: spingere la batteria (19) fino a farla scattare in posizione.
- Capacità consigliata: maggiore o uguale a 8,0 Ah. L'utilizzo di batterie con capacità minori (Ah) riduce la durata di utilizzo ma non la potenza di aspirazione
- Si raccomanda l'uso di batterie con lo stesso codice.
ITALIANOit
- È consentito utilizzare batterie con capacità differenti (Ah). In questo caso, la durata di utilizzo è definita dalla batteria con la capacità inferiore (Ah).
8.3 Inserire il sacchetto filtrante in tessuto non tessuto 635424000 (26) (vedi fig. C, pag. 2)
Nei seguenti casi si consiglia l'utilizzo di sacchetti filtranti in tessuto non tessuto:
- Applicazioni in cui si formano piccole quantità di polveri sottili (ad es. prelevigatura e levigatura di rivestimenti di colore e di vernice, aspirazione durante brevi perforazioni di diametro ridotto < 10 mm ecc.).
- Utilizzo di macchine, come ad es. frese verticali, piallatrici, levigatrici piccole, ecc.
Se si utilizza un sacchetto filtrante in tessuto non tessuto, la pulizia filtro non funziona.
Spegnere il dispositivo. Rimuovere le batterie. Aprire le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contenitore (2).
Vedere figura C, pagina 2. Inserire il nuovo sacchetto filtrante in tessuto non tessuto nell'apposito attacco (25).
Collocare nuovamente la parte superiore sul contenitore e chiudere le chiusure a scatto.
8.4 Inserire il sacchetto di smaltimento in PE 635425000/635426000 (27) (vedi fig. C, pag. 2)
Nei seguenti casi si consiglia l'utilizzo di sacchetti di smaltimento in PE:
- Applicazioni in cui si formano grandi quantità di polveri sottili (ad es. fresatura di superfici di intonaco, prelevigatura e levigatura di massetti ecc.). - Utilizzo di macchine, come ad es. frese per risanamenti, levigatrici per risanamenti, levigatrici a secco, scanalatori per muri ecc.
Spegnere il dispositivo. Rimuovere le batterie. Aprire le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contenitore (2).
Distendere il sacchetto di smaltimento in PE (27) in modo uniforme sul fondo del contenitore. I fori rotondi del sacchetto devono trovarsi all'interno del contenitore. Sistemare i bordi del sacchetto di smaltimento in PE lungo il bordo del contenitore, in modo tale che la parte superiore (9) applicata blocchi il sacchetto di smaltimento in PE lungo l'intero perimetro. La linea di marcatura sul sacchetto deve essere posizionata sul bordo del contenitore (vedi fig. C, pag. 2).
Collocare nuovamente la parte superiore sul contenitore e chiudere le chiusure a scatto.
8.5 Inserire il sacchetto filtrante speciale classe H 635427000 (28) (vedi fig. C, pag. 2)
Utilizzare l'inserto del sacchetto filtrante speciale in presenza di polveri nocive per la salute.
Spegnere il dispositivo. Rimuovere le batterie. Aprire le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contenitore (2).
Distendere il sacchetto esterno in PE in modo uniforme sul fondo del contenitore. Sistemare i bordi del sacchetto esterno in PE lungo il bordo del contenitore, in modo tale che la parte superiore (9) applicata blocchi il sacchetto in PE lungo l'intero perimetro. I fori rotondi del sacchetto devono trovarsi all'interno del contenitore. La linea di marcatura sul sacchetto deve essere posizionata sul bordo del contenitore (vedi fig. C, pag. 2).
Inserire il sacchetto in tessuto non tessuto interno, incollato con il sacchetto esterno in PE, nell'apposito attacco (25).
Collocare nuovamente la parte superiore sul contenitore e chiudere le chiusure a scatto.
8.6 Montaggio degli attacchi accessori per ugelli e tubo flessibile (29)
Fissare l'attacco per accessori (29) al dispositivo con le viti in dotazione e un utensile adatto, come indicato in fig. D a pag. 2.
8.7 Montaggio del tubo di aspirazione
Inserire l'estremità posteriore del tubo flessibile di aspirazione (23) nell'apertura di aspirazione (4).
8.8 Rimozione e applicazione del manicotto di collegamento (36)
Per il montaggio vedi pag. 2 fig. F
Rimozione:
Svitare il manicotto di collegamento applicato (36) effettuando un movimento rotatorio contrario al fissaggio del tubo flessibile (fig. F).
Applicazione:
Inserire l'estremità anteriore del tubo flessibile (24) con la chiusura a clic nel manicotto fino a quando la chiusura non scatta in posizione.
8.9 Regolazione della potenza di aspirazione
Ruotando la valvola dell'aria secondaria (37) è possibile regolare l'alimentazione dell'aria sulla presa d'aria (38) e quindi la potenza di aspirazione.
9. Dispositivo
9.1 Accensione/spegnimento, potenza di aspirazione
Prima di accendere il dispositivo, impostare la potenza di aspirazione tramite l'interruttore (14):
Off = aspiratore spento
ECO = aspiratore acceso (modalità manuale)
Boost = potenza di aspirazione elevata
La potenza di aspirazione si può modificare anche con il dispositivo in funzione.
9.2 Gestione manuale
Portare l'interruttore (5), se presente (in base alla dotazione*), in posizione "MAN" e l'interruttore (14) in posizione "ECO" o "Boost". Il dispositivo si accende e rimane acceso. L'indicatore di capacità (6) mostra la capacità della batteria permanentemente.
9.3 Avviamento automatico "CORDLESS CONTROL" (in base alla dotazione)
- Spegnimento: portare l'interruttore (14) in posizione "OFF". L'indicatore di capacità è spento. Il dispositivo non consuma corrente.
- Portare l'interruttore (5) in posizione "AUTO" e l'interruttore (14) in posizione "ECO" o "BOOST". Il dispositivo si trova ora in modalità standby e può essere acceso e spento tramite "CORDLESS CONTROL".
L'indicatore di capacità (6) mostra la capacità della batteria permanentemente finché è attiva la modalità standby.
Avvertenza sulla “Modalità automatica”: se l'interruttore è in posizione AUTO, l'aspiratore è pronto al funzionamento per 10 ore (standby). L'indicatore di capacità (6) mostra la capacità della batteria. Senza aspirazione, il dispositivo si spegne automaticamente 10 ore dopo l'ultimo ciclo di lavoro (modalità sleep, indicatore di capacità spento, il dispositivo non consuma corrente). Per uscire dalla modalità sleep (ripristino della modalità standby): portare l'interruttore (14) su “OFF” e poi nuovamente su “ECO” o “BOOST”. Alternativa: premere il tasto dell'indicatore di capacità (7).
Avvertenza su "CordlessControl": il dispositivo si avvia/arresta automaticamente all'accensione/spegnimento dell'utensile elettrico equipaggiato con il trasmettitore CordlessControl (40) (tubo flessibile di aspirazione). Premendo il pulsante sul trasmettitore CordlessControl è possibile anche l'avvio/arresto manuale dell'aspiratore. Seguire le istruzioni per l'uso del trasmettitore CordlessControl.
Il trasmettitore CordlessControl è collegato di fabbrica con l'aspirapolvere. In caso di sostituzione della batteria o del dispositivo, ricollegarlo:
- Portare l'interruttore (14) in posizione "OFF".
- Portare l'interruttore (5) in posizione 'AUTO'.
- Tenere il tasto del trasmettitore (40) premuto fino a quando non lampeggia il LED blu.
- Tenere il trasmettitore (40) premuto e portare l'interruttore (14) in posizione 'BOOST'.
- Il trasmettitore (40) inizia a lampeggiare in verde e tenerlo premuto fino a quando il LED non si spegne.
- Il trasmettitore (40) è ora collegato con l'aspiratore.
9.4 PressClean
Vedere figura G, pagina 2. Per la pulizia del filtro (33) mediante forte getto d'aria: azionare il tasto (39) durante l'aspirazione (premere 3 volte) e, al contempo, tenere chiusa l'apertura di aspirazione (presente sul tubo flessibile di aspirazione o sul contenitore).
9.5 Indicatore di controllo della portata volumetrica (12) (solo per i dispositivi appartenenti alle classi polveri M e H)
Se la portata volumetrica scende sotto i 20m/s, il LED lampeggia in rosso e viene emesso un segnale acustico.
Se il contenitore è pieno e/o in presenza di intasamenti nel tubo flessibile di aspirazione, l'indicatore di controllo della portata volumetrica si accende e viene emesso anche un segnale acustico.
10. Utilizzo
10.1 Aspirazione a secco
Aspirare solo se il filtro, il dispositivo e gli accessori sono asciutti. Se gli elementi sono umidi, la polvere può rimanervi appiccicata e formare incrostazioni.
Utilizzare il sacchetto filtrante in tessuto non tessuto (26) oppure il sacchetto di smaltimento in PE (27) sempre in combinazione con il filtro (33).
10.2 Aspirazione a umido
Non usare mai l'apparecchio senza il filtro inserito o senza il filtro a umido speciale. Si rischia di danneggiare irreparabilmente il dispositivo. Inoltre, può uscire dell'acqua.
Prima dell'aspirazione a umido, rimuovere il materiale asciutto aspirato. In questo modo si evita un forte accumulo di sporco e di incrostazioni.
L'utensile dispone di un sistema a galleggiante, che disattiva il flusso dell'aria attraverso l'utensile stesso qualora venga raggiunto il livello di liquido massimo. Quando ciò avviene, sarà possibile udire una chiara variazione del rumore prodotto dal motore. In questo caso, spegnere il dispositivo. Rimuovere la batteria. Aspirare i liquidi solamente quando il galleggiante (35) è funzionante (vedere capitolo 12. Manutenzione).
Dopo lo spegnimento, è possibile che un po' d'acqua rifluisca dal tubo flessibile.
Prima dello svuotamento, allontanare il tubo flessibile d'aspirazione dal liquido.
Per le successive operazioni di aspirazione a secco, utilizzare filtri asciutti. In caso di frequente alternanza tra aspirazione a secco ed a umido si raccomanda di utilizzare un secondo filtro (sostitutivo). Lasciare asciugare il filtro, il contenitore e gli accessori, in modo che la polvere non aderisca alle parti umide.
Prima della conservazione: lasciare asciugare completamente i filtri umidi e l'interno del contenitore dello sporco.
10.3 Trasporto
Rimuovere la batteria.
Classe L: lasciare il tubo flessibile sull'apparecchio, per impedire fuoriuscite accidentali di polvere.
Classe M e H: con il tubo flessibile scollegato, chiudere l'ingresso dell'aspiratore con il tappo di chiusura. Inserire le estremità del tubo l'una dentro l'altra per evitare che la polvere fuoriesca dal tubo.
ITALIANOit
Fissare all'apparecchio il tubo flessibile di aspirazione con l'attacco accessori (29) e l'elemento in gomma (17).
La parte superiore (9) deve essere collegata in modo sicuro al contenitore (2) – controllare che le chiusure a scatto (15) siano chiuse.
Le impugnature (8) e (16) vanno usate soltanto per il trasporto manuale, non per il fissaggio a gru o simili! Non sollevare l'aspiratore né la valigetta fissata alle impugnature sopra le persone.
11. Pulizia
11.1 Avvertenze generali per la pulizia
Pulire il contenitore e gli accessori con acqua. Pulire la parte superiore (9) con un panno umido.
Attenzione! Questo dispositivo contiene polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l'eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i dispositivi di protezione previsti.
Svuotamento del contenitore
Consentito soltanto per polveri con valori LEP > 1 mg/m ^3 .
- Rimuovere la batteria. Proteggere il dispositivo dal riavviamento accidentale.
- Aprire le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contenitore (2).
- Svuotare il contenitore rovesciandolo.
Smaltimento del sacchetto filtrante in tessuto non tessuto (26)
- Rimuovere la batteria. Proteggere il dispositivo dal riavviamento accidentale.
- Indossare la mascherina antipolvere.
- Aprire le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contenitore (2).
- Chiudere il sacchetto filtrante in tessuto non tessuto e tirarlo dall'attacco (25) verso l'alto.
- Smaltire il materiale aspirato in conformità alle normative di legge vigenti.
Smaltimento del sacchetto di smaltimento in PE (27)
- Introdurre la batteria ricaricata.
- Inserire l'aspiratore ed eseguire la pulizia del filtro: azionare il tasto (39) ("PressClean", vedere capitolo 9.4).
- Spegnere l'aspiratore: commutare l'interruttore (14) in posizione "OFF".
- Indossare la mascherina antipolvere.
- Aprire le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contenitore (2). Prima di riporre la parte superiore, commutare l'interruttore (14) in posizione "ECO", affinché venga aspirata eventuale polvere fuoriuscita.
- Estrarre il sacchetto filtrante in PE (27) dal contenitore, chiudere il sacchetto e fissarlo tramite la fascetta stringicavo.
- Smaltire il materiale aspirato in conformità alle normative di legge vigenti.
12. Manutenzione
12.1 Avvertenze generali
Prima di ogni manutenzione, spegnere il dispositivo e staccare la batteria. Proteggere il positivo dal riavviamento accidentale.
Pulire il dispositivo (vedere capitolo 11.).
Per la manutenzione eseguita dall'operatore, l'aspiratore deve essere smontato, pulito e sottoposto a manutenzione nella misura in cui ciò sia possibile, senza pericoli per il personale addetto alla manutenzione e per altre persone.
Misure preventive
Misure preventive adeguate comprendono: pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata laddove l'aspiratore venga smontato, pulizia dell'area di manutenzione e dispositivi di protezione individuali adeguati.
12.2 Riduzione della potenza di aspirazione
In caso di riduzione della potenza di aspirazione, mettere in atto i seguenti provvedimenti:
- Pulizia del filtro (33): azionare il tasto (39) ("PressClean", vedere capitolo 9.4)
- Svuotare il contenitore o il sacchetto filtrante in tessuto non tessuto (26) oppure sostituire il sacchetto di smaltimento in PE (27).
- Il filtro (33) deve essere sostituito oppure scosso, spazzolato o rimosso, risciacquato sotto l'acqua corrente, lasciato asciugare e rimontato (vedere capitolo 12.3).
12.3 Sostituzione del filtro
- Pulire il filtro (33) ancora una volta prima di procedere con la sostituzione: azionare il tasto (39) ("PressClean", vedere capitolo 9.4).
- Rimuovere la batteria. Proteggere il dispositivo dal riavviamento accidentale.
- Aprire le chiusure a scatto (15). Rimuovere la parte superiore (9) dal contenitore (2).
Vedere figura E, pagina 2. Svitare la chiusura (31) (vedi impronta). Rimuovere il coperchio del filtro (32) e il filtro (33).
Chiudere immediatamente il filtro usato in un sacchetto in plastica a tenuta di polvere ed eseguirne lo smaltimento in conformità alle disposizioni vigenti.
12.4 Sensore dell'acqua
ATTENZIONE - Pulire regolarmente il galleggiante mobile (35) installato nel cestello di supporto filtro (34) e verificare che non presenti tracce di danneggiamento.
12.5 Controllo tecnico
Almeno una volta l'anno, il produttore o una persona da lui incaricata, deve eseguire un controllo tecnico inerente la polvere, ad esempio eventuali danni del filtro, la tenuta dell'apparecchio e il funzionamento del dispositivo di controllo.
Per la manutenzione eseguita dall'operatore, l'aspiratore deve essere smontato, pulito e sottoposto a manutenzione nella misura in cui ciò sia possibile, senza pericoli per il personale addetto alla manutenzione e per altre persone.
Misure preventive
Misure preventive adeguate comprendono: pulizia prima dello smontaggio, attuazione di prevenzione per la ventilazione forzata localmente filtrata laddove l'aspiratore venga smontato, pulizia dell'area di manutenzione e dispositivi di protezione individuali adeguati.
Durante l'esecuzione di lavori di manutenzione e riparazione, devono essere smaltiti tutti gli oggetti sporchi che non possono essere puliti in modo soddisfacente. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in relazione allo smaltimento di rifiuti di questo tipo.
13. Eliminazione dei guasti
13.1 Riduzione della potenza di aspirazione
Attenersi alle avvertenze riportate nel capitolo Pulizia.
- Filtro (33) sporco? – Pulire.
- Sacchetto filtrante in tessuto non tessuto (26) pieno? – Sostituire.
- Sacchetto di smaltimento in PE (27) pieno? – Sostituire.
- Contenitore (2) pieno? – Svuotare.
- Bocchetta, tubo o flessibile intasati? - Pulire.
13.2 L'apparecchio non entra in funzione
- La batteria è inserita correttamente?
- La batteria è carica?
- La batteria è guasta?
- La copertura del dispositivo è chiusa correttamente?
- Il sensore dell'acqua è disattivato? – Svuotare il contenitore; spegnere e riaccendere.
- Interruttore (14) in posizione "AUTO"? - Commutare su "MAN". Vedere il capitolo 9.1.
- L'aspiratore non viene acceso/spento mediante un elettroutensile, sebbene l'interruttore (5) si trovi in posizione "AUTO". - Controllare il trasmettitore Cordless Control (premere il pulsante). Se il collegamento radio è regolare, montare il trasmettitore direttamente all'utensile elettrico.
Non effettuare alcun intervento sul dispositivo. Rivolgersi a un'officina autorizzata oppure al
Servizio Assistenza Clienti Metabo (vedere il capitolo 15. Riparazione).
14. Accessori
Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System). Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Accessori vedi pag. 4.
La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo
15. Riparazione
Le riparazioni dei dispositivi sono riservate esclusivamente ai tecnici elettricisti!
Utilizzare esclusivamente i ricambi originali Metabo.
Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.
16. Rispetto dell'ambiente
Gli imballaggi usati dalla Metabo sono riciclabili al 100%.
Gli apparecchi e gli accessori dismessi contengono grandi quantità di materie prime e plastiche, che possono anch'esse essere riciclate.
I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza.
Le presenti istruzioni d'uso sono stampate su carta sbiancata senza cloro.
Solo per i Paesi UE: non smaltire gli utensili con i rifiuti domestici! Ai sensi della direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e del recepimento nella legislazione nazionale, gli apparecchi usati devono essere smaltiti separatamente e conferiti a un sistema di riciclaggio ecocompatibile.
17. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 3.
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.
K = categoria polveri. Secondo EN 60335-2-69.
U = tensione della batteria
p_U1 =depressione max. (sul tubo flessibile)
p_U2 =depressione max. (sul soffiante)
V_l/s1 =portata volumetrica max. (sul tubo flessibile)
V_1/s2 =portata volumetrica max. (sul soffiante)
D_max1 =portata max. (sul tubo flessibile)
D_max2 =portata max. (sul soffiante)
V = volume contenitore max.
m = peso (con la batteria più piccola)
S_ =diametro tubo flessibile di aspirazione
S_L =lunghezza tubo flessibile di aspirazione
Valore totale di vibrazione (somma vettoriale delle tre direzioni):
ITALIANOit
Livello sonoro classe A tipico:
L_pA =livello di pressione acustica
K_PA, K_WA = incertezza
IP = tipo di protezione
Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).
Indossare le protezioni acustiche!
Valori misurati a norma EN 60704.
Temperatura ambiente consentita durante il funzionamento:
da -20 °C a 50 °C (con temperature inferiori a 0 °C le prestazioni sono limitate). Temperatura ambiente consentita durante il magazzinaggio: da 0 °C a 30 °C
--- corrente continua
I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).
