| Márka | Metabo |
| Modell | AS 36-18 L 20 PC CC |
| Kategória | Porszívó |
| Porszívó típusa | Ipari, vezeték nélküli (akkumulátoros) |
| Porosztály | L (enyhén mérgező porokhoz alkalmas) |
| Akkumulátor feszültsége | 36 V (Li-Ion) |
| Ajánlott akkumulátor kapacitás | 8,0 Ah vagy nagyobb |
| Gyűjtőtartály térfogata | 20 L (L 20 modell) |
| Max. vákuum (tömlőnél) | Lásd a használati utasítást (3. oldal) |
| Max. térfogatáram (tömlőnél) | Lásd a használati utasítást (3. oldal) |
| Szívótömlő átmérője | Lásd a használati utasítást (3. oldal) |
| Szívótömlő hossza | Lásd a használati utasítást (3. oldal) |
| Súly (a legkisebb akkumulátorral) | Lásd a használati utasítást (3. oldal) |
| Hangnyomásszint LpA | Meghaladhatja a 80 dB(A) értéket |
| Üzemi környezeti hőmérséklet | -20 °C és 50 °C között |
| Tárolási környezeti hőmérséklet | 0 °C és 30 °C között |
| Védettség típusa | IP (információ a használati utasításban) |
| Fő funkciók | Száraz por, nem gyúlékony folyadékok, faforgács szívása; kézi, automatikus üzemmód (CordlessControl), PressClean (szűrőtisztítás) |
| Szűrőrendszer | Szűrő (33), nem szőtt szűrőzsák, PE zsák, H osztályú zsák (felszereltségtől függően) |
| Akkumulátor kapacitás kijelző | Igen (6, 7, 20, 21) |
| Térfogatáram-ellenőrző jelzőfény | Csak M és H osztályoknál (12) |
| Fúvóka/tartozékok típusa | Fúvóka, tömlő, cső, tartozékok tárolóhelyei |
| Karbantartás és tisztítás | A gyűjtőtartály vízzel tisztítható, a felső részt nedves ruhával; szűrő tisztítása PressClean-nel vagy vízzel öblítés; úszó ellenőrzése |
| Biztonság | Túlfolyásgátló úszó, mérgező por elleni védelem (M/H osztály), porálarc ajánlott, ne szívjon azbesztet/gyúlékony anyagokat |
| Pótalkatrészek és javíthatóság | Eredeti Metabo alkatrészek használata; javítások szakképzett villanyszerelő által; alkatrészlista a www.metabo.com oldalon |
| Általános információk | Professzionális használat (kézműipar, építőipar, műhely); EN 60335-2-69 szabványnak megfelelő; újrahasznosítható |
Gyakran ismételt kérdések - AS 36-18 L 20 PC CC METABO
Felhasználói kérdések a következőről AS 36-18 L 20 PC CC METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Porszívó PDF formátumban ingyenesen! Találja meg kézikönyvét AS 36-18 L 20 PC CC - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. AS 36-18 L 20 PC CC márka METABO.

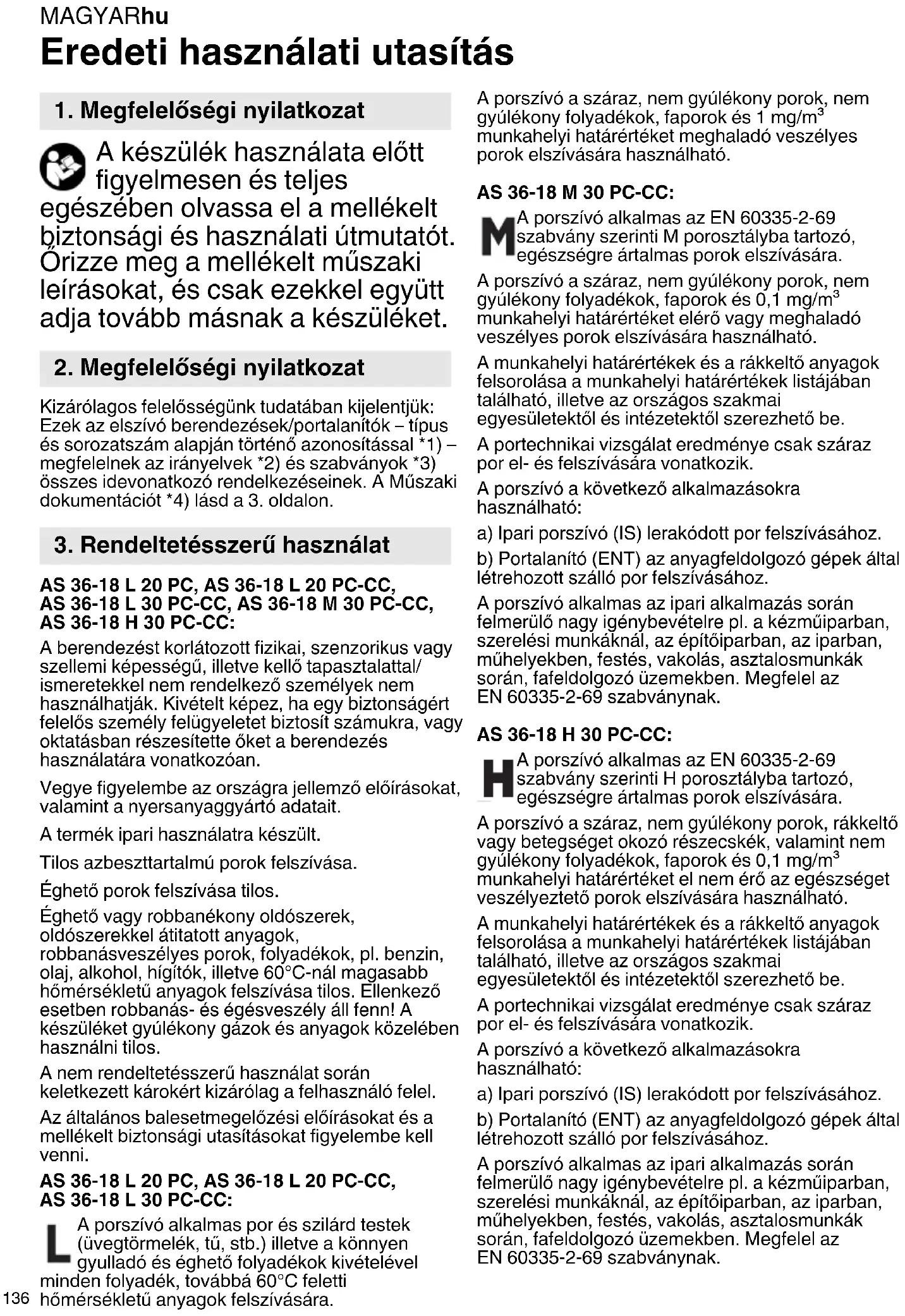

HASZNÁLATI ÚTMUTATÓ AS 36-18 L 20 PC CC METABO
Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
A készülék használata előtt figyelmesen és teljes egészében olvassa el a mellékelt biztonsági és használati útmutatót. Örizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak a készüléket.
2. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek az elszívó berendezések/portalanítók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon.
3. Rendeltetésszerű használat
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC, AS 36-18 M 30 PC-CC, AS 36-18 H 30 PC-CC:
A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.
Vegye figyelembe az országra jellemző előírásokat, valamint a nyersanyaggyártó adatait.
A termék ipari használatra készült.
Tilos azbesztartalmú porok felszívása.
Éghető porok felszívása tilos.
Éghető vagy robbanékony oldószerek, oldószerekkel átitatott anyagok, robbanásveszélyes porok, folyadékok, pl. benzin, olaj, alkohol, hígítók, illetve 60°C-nál magasabb hőmérsékletű anyagok felszívása tilos. Ellenkező esetben robbanás- és égésveszély áll fenn! A készüléket gyúlékony gázok és anyagok közelében használni tilos.
A nem rendeltetésszerű használat során keletkezett károkért kizárólag a felhasználó felel.
Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:
A porszívó alkalmas por és szilárd testek (üvegtörmelék, tű, stb.) illetve a könnyen gyulladó és éghető folyadékok kivételével
minden folyadék, továbbá 60°C feletti hőmérsékletű anyagok felszívására.
A porszívó a száraz, nem gyúlékony porok, nem gyúlékony folyadékok, faporok és 1 mg/m³ munkahelyi határértéket meghaladó veszélyes porok elszívására használható.
AS 36-18 M 30 PC-CC:
M A porszívó alkalmas az EN 60335-2-69 szabvány szerinti M porosztályba tartozó, egészségre ártalmas porok elszívására.
A porszívó a száraz, nem gyúlékony porok, nem gyúlékony folyadékok, faporok és 0,1 mg/m ^3 munkahelyi határértéket elérő vagy meghaladó veszélyes porok elszívására használható.
A munkahelyi határértékek és a rákkeltő anyagok felsorolása a munkahelyi határértékek listájában található, illetve az országos szakmai egyesületektől és intézetektől szerezhető be.
A portechnikai vizsgálat eredménye csak száraz por el- és felszívására vonatkozik.
A porszívó a következő alkalmazásokra használható:
a) Ipari porszívó (IS) lerakódott por felszívásához. b) Portalanító (ENT) az anyagfeldolgozó gépek által létrehozott szálló por felszívásához.
A porszívó alkalmas az ipari alkalmazás során felmerülő nagy igénybevételre pl. a kézműiparban, szerelési munkáknál, az építőiparban, az iparban, műhelyekben, festés, vakolás, asztalosmunkák során, fafeldolgozó üzemekben. Megfelel az EN 60335-2-69 szabványnak.
AS 36-18 H 30 PC-CC:
H A porszívó alkalmas az EN 60335-2-69 szabvány szerinti H porosztályba tartozó, egészségre ártalmas porok elszívására.
A porszívó a száraz, nem gyúlékony porok, rákkeltő vagy betegséget okozó részecskék, valamint nem gyúlékony folyadékok, faporok és 0,1 mg/m³ munkahelyi határértéket el nem érő az egészséget veszélyeztető porok elszívására használható.
A munkahelyi határértékek és a rákkeltő anyagok felsorolása a munkahelyi határértékek listájában található, illetve az országos szakmai egyesületektől és intézetektől szerezhető be.
A portechnikai vizsgálat eredménye csak száraz por el- és felszívására vonatkozik.
A porszívó a következő alkalmazásokra használható:
a) Ipari porszívó (IS) lerakódott por felszívásához. b) Portalanító (ENT) az anyagfeldolgozó gépek által létrehozott szálló por felszívásához.
A porszívó alkalmas az ipari alkalmazás során felmerülő nagy igénybevételre pl. a kézműiparban, szerelési munkáknál, az építőiparban, az iparban, műhelyekben, festés, vakolás, asztalosmunkák során, fafeldolgozó üzemekben. Megfelel az EN 60335-2-69 szabványnak.
4. Általános biztonsági utasítások
Használat előtt a felhasználót el kell látni a készülék használatára és azokra az anyagokra vonatkozó információkkal, utasításokkal és képzésekkel, amelyekre a készülék alkalmazható, ideértve a felfogott anyag kezelésére vonatkozó biztonságos eljárás ismertetését is.
A készülék használata előtt figyelmesen és teljes egészében olvassa el a mellékelt biztonsági és használati útmutatót. Örizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak a készüléket.
Vigyázat! Ne használja a készüléket a használati utasítás elolvasása nélkül!
Vigyázat, általános veszély! FIGYELMEZTETÉS - A kezelőszemélyzetet megfelelően kell tájékoztatni az elszívó berendezés használatáról.
5. Különleges biztonsági utasítások
Saját testi épsége és a készülék védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!
Ezt a készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, ill. nincs kellő tapasztalatuk vagy ismeretük.
Ne engedje meg, hogy gyerekek használják a készüléket.
Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.
A kefék vagy egyéb tartozékok cseréje előtt: kapcsolja ki a készüléket és húzza ki a csatlakozót a csatlakozó aljzatból.
Figyelem! Csak a készülékhez mellékelt vagy a használati útmutatóban megadott tartozékok használhatók. Más tartozékok használata csökkentheti a biztonságot.
Vigyázat! Tisztítsa meg rendszeresen a vízszintkorlátozót és ellenőrizze azt rongálódásokra való tekintettel.
Az itt leírtaktól eltérő más munkák végzése tilos.
A nem rendeltetésszerű használatból, szakszerűtlen kezelésből vagy javításból eredő esetleges károkért a gyártó nem vállal felelősséget.
Ha nem használják a készülék, a tömlőt csatlakoztatva kell hagyni annak érdekében, hogy megakadályozzák a por nem kívánt kijutását.
Tilos üzembe helyezni a készüléket és a tartozékokat, ha:
- a készüléken felismerhető sérülés (repedés/törés) látható, - nem látható hibára utaló jeleket tapasztal (leesést követően). A fúvókát, a tömlőt vagy a csövet tilos emberekre és állatokra irányítani.
VIGYÁZAT! –
Hab vagy víz szivárgása esetén azonnal kapcsolja ki a készüléket.
MAGYARhu
Ürítse ki a tartályt és szükség esetén a szűrőt.
Soha ne másszon fel vagy üljön rá a készülékre.
A tömlöt mindig úgy kell lefektetni, hogy ne lépjen fel botlásveszély.
A gépen végzett minden karbantartás, tisztítás előtt és minden használat után a gépet ki kell kapcsolni és az akkuegységet ki kell venni.
Ne használjon gözborotvát vagy nagynyomású tisztító készüléket az elszívó berendezés tisztítására.
A készüléket tilos felügyelet nélkül hagyni.
Az elszívó berendezés nem használható vagy tárolható a szabadban nedves körülmények között.
Soha ne nyissa fel a készüléket szabadban esőben vagy viharban.
VIGYÁZAT - A gépet csak beltérben szabad tárolni.
Savak, aceton és oldószerek maró hatással lehetnek a készülék alkotórészeire.
Amennyiben hosszabb időn át nem végzik el a készülék tisz-títását, különösen élelmiszer-feldolgozó iparban való használat esetén, fennáll a csíraképződés veszélye: használat után mindig azonnal tisztítsa ki és fertőtlenítse a készüléket.
Tartsa mindig szárazon a fedél belsejét.
Alacsony hömérséklet esetén ne használja a készüléket szabadban.
Ne használja a készüléket robbanásveszélyes helyiségben.
Ügyeljen arra, hogy az elszívó berendezést biztonságos helyre állítsa fel.
Az AS 36-18 M 30 PC-CC készülékre vonatkozó különleges biztonsági tudnivalók:
Figyelmeztető tábla M porosztályú gépekhez:
Tisztítsa meg a készüléket felnyitás elött. Viseljen porvédő maszkot. Ugyeljen arra, hogy a müveletben részt nem vevő személyeket ne érje porterhelés. Gondoskodjon helyi szürésű kényszerszellőztetésről. Utána tisztítsa meg a karbantartási területet.
Ne használja a készüléket a teljes szűrőrendszer nélkül.
(Szürökazetták és PE eldobható zsák).
Az EN 60335 szabvány 1. és 2-69. része szerinti vizsgálat szerint a víz-levegő keverék felszívására vonatkozó elektromos biztonságra megszabott biztonságtechnikai követelmények teljesülnek.
Az AS 36-18 H 30 PC-CC készülékre vonatkozó különleges biztonsági tudnivalók:
Figyelmeztető tábla H porosztályú gépekhez:
FIGYELEM: A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el. Ne használja a készüléket a teljes szűrőrendszer nélkül.
Kiürítés és karbantartás folyamán vegye figyelembe:
Tisztítsa meg a készüléket felnyitás előtt. Viseljen porvédő maszkot. Ügyeljen arra, hogy a műveletben részt nem vevő személyeket ne érje porterhelés. Gondoskodjon helyi szűrésű kényszerszellőztetésről. Utána tisztítsa meg a karbantartási területet.
Ne használja a készüléket a teljes szűrőrendszer nélkül.
(Szűrőkazetták és speciális H-osztályú szűrőzsákok.)
Az EN 60335 szabvány 1. és 2-69. része szerinti vizsgálat szerint a víz-levegő keverék felszívására vonatkozó elektromos biztonságra megszabott biztonságtechnikai követelmények teljesülnek.
FIGYELMEZTETÉS - A szűrőkazettákat a gépből való kivétel után már nem lehet használni.
A következő készülékekre vonatkozó különleges biztonsági tudnivalók:
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:
Figyelmeztető tábla L porosztályú gépekhez:
Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/ vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősülnek, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, favédő szerekkel) együtt.
Amennyiben a távozó levegő a helyiségbe tér vissza, elegendő L légcserét kell biztosítani. Vegye figyelembe az országos előírásokat.
Figyelem! A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el.
6. Az akkuegységekre vonatkozó különleges biztonsági tudnivalók
Győződjön meg arról, hogy kikapcsolta a gépet, mielött az akkuegységet behelyezi a helyére. Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből.
Óvja az akkuegységet a nedvességtől!
Ne tegye ki az akkuegységet tüz hatásának!
Ne használjon sérült vagy deformálódott akkuegységet! Ne nyissa fel az akkuegységet! Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit!
A hibás lítium-ion akkuegységböl enyhén savas, éghető folyadék folyhat ki!
Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le böel. Ha az akkumulátorfolyadék emébe kerül, tiszta vízzel sa ki, és haladéktalanul vesse nagát orvosi kezelésnek!
Egy meghibásodott gép esetén el kell távolítani az akkuegységet. Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből.
Győződjön meg arról, hogy kikapcsolta a gépet, mielőtt az akkuegységet behelyezi a helyére.
Tartsa úgy a gépet az akkuegységek kivétele és behelyezése közben, hogy a be-/
kikapcsoló gombot ne tudja véletlenül megnyomni.
Meghibásodott gép esetén ki kell venni a gépből az akkuegységet. Ne vegye ki a készülék üzemelése közben az akkuegységet.
Az akkuegység cseréje előtt kapcsolja ki a készüléket.
Tilos üzembe helyezni a készüléket és a tartozékokat, ha: - a készüléken felismerhető sérülés (repedés/törés) látható, - az akkuegység megrongálódott, - nem látható hibára utaló jeleket tapasztal (leesést követően).
A készüléket csak lezárt akkuegységfedéllel lehet használni. Az akkuegység fedelét behelyezett akkuegység nélkül is lezárva kell tartani. Az akkuegység fedelének lezárása után ellenőrizni kell, hogy a fedél kireteszelése bekattant-e.
Ne használja a készüléket alacsony (<-20°C) vagy nagyon magas (>40°C) hömérséklet mellett.
A lítium-ionos akkuegység szállítása:
A lítium-ionos akkuegység szállítása a veszélyes anyagokra vonatkozó jog (UN3480 és UN3481) hatásköre alá esik. Tisztázza a lítium-ionos akkuegységek küldésekor járjon utána az aktuálisan érvényes előírásoknak. Tájékozódjon adott esetben a szállítő vállalkozásnál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető.
Csak akkor küldje el az akkuegységet, ha annak háza sértetlen és nem lép ki abból
folyadék. Az akkuegységet a szállítás előtt ki kell venni a gépből. Biztosítsa az érintkezőket rövidzárlat ellen (pl. ragasztószalaggal szigetelni kell).
7. Áttekintés
Lásd a 2/4. oldalon.
1 fékezhető görgő
2 tartály
3 záró kupak (csak M/H készülékek)*
4 szívó nyílás
5 billenő kapcsoló kézi/auto*
6 kapacitás- és figyelmeztető kijelző
7 A kapacitáskijelző gombja
8 hordfogantyú
9 fedél
10 kofferrendszer-felfogatás
11 kofferrendszer-kireteszelés
13 Az akkuegységhez készült rekesz
14 kapcsoló eco/off/boost
15 rögzítő zár
16 markolat koffer *
17 gumi a tömlörögzítéshez
18 akkuegység-kireteszelő
19 akkuegység
20 kapacitás- és figyelmeztető kijelző*
22 görgövédelem/fogantyú
23 szívótömlő hátsó vége
24 szívótömlő elülső vége
25 porszívózsákcsatlakozó
26 pamut szürözsák*
27 PE eldobható zsák*
28 Speciális H-osztályú szűrőzsák*
29 tartozéktartó fúvókához és tömlőhöz
30 csavarok
31 szürösapka
32 szüröfedél
33 szűrő
34 szürötartó kosár
35 úszó
36 csatlakozó karmantyú
37 másodlagos légszabályozó
38 légbeszívás
40 CordlessControl adó*
12 térfogatáram-ellenőrző jelzőfény (csak M/H típusú készülékek)
21 A kapacitás- és figyelmeztető kijelző gombja*
39 „PressClean” (PC) gomb a szűrő tisztításához
* kiviteltöl függöen
8. Üzembe helyezés
Üzembe helyezés előtt ellenőrizze, hogy a készülékhez illő akkuegységet használ-e.
8.1 Akkuegység
Használat előtt töltse fel az akkuegységet (19).
Töltse fel újra az akkuegységet teljesítménycsökkenéskor.
Optimális tárolási hőmérséklet: 10°C és 30°C között.
8.2 Az akkuegység kivétele, behelyezése
Kivétel: Nyomja meg az akkuegység-kireteszelést (18) és húzza ki az akkuegységet (19).
Behelyezés: Az akkuegységet (19) bekattanásig fel kell tolni.
-A javasolt kapacitás 8,0 Ah vagy nagyobb. A kisebb kapacitású akkuegységek (Ah) használatakor csökken a használati id, de nem a szívóteljesítmény.
-Javasolt azonos cikkszámú akkuegységek használata.
-Éltérő kapacitású (Ah) akkuegységek is használhatóak. Ebben az esetben a kisebb kapacitású (Ah) akkuegység határozza meg a használati időt.
8.3 A pamut szúrőzsák 635424000 (26) behelyezése (lásd a C-jelű ábrát a 2. oldalon)
Javasoljuk pamut szűrőzsákok használatát a következő esetekben:
- Az olyan alkalmazások esetén, ahol kis mennyiségű finom por keletkezik (pl. festék- és lakkbevonatok fel és lecsiszolásakor, rövid, < 10 mm-es átmérőjű fúró munkálatok leszívásakor, stb.).
- Olyan gépek, mint pl. felsőmarók, gyalugépek, kis csiszológépek, stb. alkalmazásakor.
Pamut szürözsák használatakor a szürötisztítás nem működik.
Kapcsolja ki a gépet. Vegye ki az akkuegységeket. Nyissa fel a reteszelő zárakat (15). Vegye le a felső részt (9) a tartályról (2).
Lásd a C ábrát a 2. oldalon Helyezze az új pamut szűrőzsákot a megfelelő tartóba (25).
Helyezze vissza a felső részt a tartályra és zárja a reteszelő zárakat.
8.4 A PE eldobható szűrőzsák 635425000/635426000 (27) behelyezése (lásd a C-jelű ábrát a 2. oldalon)
Javasoljuk PE hulladékzsák használatát a következőknél:
- Az olyan alkalmazásoknál, ahol nagyobb mennyiségű finom por keletkezik (pl. vakolt felületek lemarásakor, esztrich felületek fel- és lecsiszolásakor, stb.).
- Az olyan gépek használata esetén, mint pl.: felújító marók, felújító csiszolók, gipszkartoncsiszolók, falhoronymarók, stb.
Kapcsolja ki a gépet. Vegye ki az akkuegységeket. Nyissa fel a reteszelő zárakat (15). Vegye le a felső részt (9) a tartályról (2).
MAGYARhu
Egyenletesen húzza szét a PE eldobható zsákot (27) a tartály alján. A zsákon található kerek lyuknak a tartály belsejében kell lennie. Helyezze a PE eldobható zsák széleit a tartály peremére úgy, hogy a PE eldobható zsákot a felhelyezett felső rész (9) körkörösen rögzítse. A zsákon lévő jelölő vonalnak a tartály peremén kell lennie (lásd a C-jelű ábrát a 2. oldalon).
Helyezze vissza a felső részt a tartályra és zárja a reteszelő zárakat.
8.5 A speciális H-osztályú szűrőzsák 635427000 (28) behelyezése (lásd a C-jelű ábrát a 2. oldalon)
Az egészségre ártalmas porok esetén speciális szűrőzsákot kell használni.
Kapcsolja ki a gépet. Vegye ki az akkuegységeket. Nyissa fel a reteszelő zárakat (15). Vegye le a felső részt (9) a tartályról (2).
Terítse a külső PE-zsákot egyenletesen a tartály aljára. Helyezze be úgy a külső PE zsák széleit a tartály széle fölé, hogy a PE-zsákot a felhelyezett felső rész (9) körkörösen rögzítse. A zsákon található kerek lyuknak a tartály belsejében kell lennie. A zsákon lévő jelölő vonalnak a tartály peremén kell lennie (lásd a C-jelű ábrát a 2. oldalon).
Helyezze a külső PE zsákkal összeragasztott belső pamut szűrőzsákot a megfelelő tartóba (25).
Helyezze vissza újra a felső részt a tartályra, és zárja le a reteszelő zárakat
8.6 A fúvókák és tömlők tartozéktartóinak (29) felszerelése
A tartozéktartót (29) a mellékelt csavarokkal, valamint megfelelő szerszámmal rögzítse a készülékhez a 2. oldalon található D-jelű ábrán látható módon.
8.7 A szívótömlő felszerelése
Helyezze a szívótömlő (23) hátsó végét a szívó nyílásba (4).
8.8 Vegye le a csatlakozó karmantyút (36) és rögzítse.
Szerelje a 2. oldalon található F-jelű ábrának megfelelően.
Levétel:
Lazítsa meg a csatlakozó karmantyút (36) a tömlőcsatlakozó ellenkező irányba forgatásával (F. ábra).
Felhelyezés:
Tolja a szívótömlő elülső végét (24) a pattintó zárral a karmantyúba, míg a zár be nem reteszel.
8.9 Szívóteljesítmény szabályozása
A másodlagos légszabályozó (37) elforgatásával a levegőbemenet (38) légellátása és ezáltal a szívóteljesítmény is szabályozható.
9. Készülék
9.1 Be-/kikapcsolás, szívóteljesítmény
A készülék bekapcsolása előtt állítsa be a megfelelő szívó teljesítményt a kapcsolóval (14):
Off= porszívó kikapcsolása
$$ \begin{array}{c} \text { ECO } = \underset {\text { üzemmód }} {\text { porszívó bekapcsolása (manuális }} \ \text { üzemmód) } \end{array} $$
Boost= nagy szívó teljesítmény.
A szívóteljesítmény működő készülék mellett is megváltoztatható.
9.2 Kézi üzemmód
Állítsa a kapcsolót (5), amennyiben van (a kivitelezéstől függ*), "MAN" állásba és a kapcsolót (14) "ECO" vagy "Boost" állásba. A gép folyamatosan működik. A kapacitáskijelző (6) folyamatosan kijelzi az akkukapacitást.
9.3 Bekapcsoló automatika "CORDELESS CONTOROL" (a kivitelezéstől függ)
-
Kikapcsolás: Állítsa a kapcsolót (14) „Off“ állásba. A kapacitáskijelző kialszik. A készülék nem fogyaszt áramot.
-
Állítsa a kapcsolót (5) "AUTO" állásba és a kapcsolót (14) "ECO" vagy "BOOST" állásba. A készülék standby üzemmódban van és a „CORDLESS CONTROL“ segítségével be- és kikapcsolható.
A kapacitáskijelző (6) folyamatosan kijelzi az akkukapacitást, amíg a standby üzemmód aktív.
Az „Automatika“ üzemmódra vonatkozó figyelmeztetés: Amennyiben a kapcsolót „AUTO” állásra állították, a porszívó 10 órán keresztül üzemkész (standby). A kapacitáskijelző (6) akkukapacitást jelez. Porszívás nélkül a készülék az utolsó alkalmazás utáni 10 óra elteltével automatikusan kikapcsol (sleep mode, a kapacitáskijelző kialszik, a készülék nem fogyaszt áramot). Az aktiváláshoz (standby helyreállítása): forgassa a kapcsolót (14) "OFF" állásra, majd újra „ECO” vagy „BOOST” állásra. Alternativaként: nyomja meg a kapacitáskijelző gombját (7).
A „CordlessControl“-ra vonatkozó figyelmeztetés: A készülék automatikusan bekapcsol/leáll egy CordlessControl-adóval (40) ellátott elektromos szerszám (szívótömlő) be-/kikapcsolásakor. A porszívó kézzel is elindítható/leállítható a CordlessControl-adón lévő gomb lenyomásával. A CordlessControl-adó használati útmutatóját figyelembe kell venni.
A CordlessControl-adót gyárilag rákapcsolták a porszívóra. Egy akkucsere esetén vagy a készülék cseréjekor újra rá kell kapcsolni:
-
Állítsa a kapcsolót (14) 'OFF' állásba.
-
Állítsa a billenő kapcsolót (5) 'AUTO' állásba.
-
Nyomja le addig az adó gombját (40), míg a kék LED lámpa villogni nem kezd.
-
Tartsa nyomva az adót (40) és állítsa a kapcsolót (14) 'BOOST' állásba.
- Az adó (40) elkezd zölden villogni, tartsa lenyomva, míg a LED ki nem alszik.
- Az adót (40) rákapcsolta a porszívóra.
9.4 PressClean
Lásd az ábrát a 2. oldalon A szűrő (33) erős légárammal történő megtisztításához tegye a következőket: porszívózás közben nyomja meg a gombot (39) (3-szor) és ezzel egyidőben zárja le szívónyílást (a szívótömlön vagy a tartályon).
9.5 Térfogatáram-ellenőrző kijelző (12) (csak M és H porosztályba tartozó készülékeknél)
Amennyiben a térfogatáram 20m/s alatt marad, a LED pirosan villog és felhangzik egy akusztikai jel.
Ha a tartály megtelt és/vagy a szívótömlő eltömődött, a térfogatáram-ellenőrző jelzőfény kigyullad, és egy hangjelzés is megszólal —
10. Használat
10.1 Száraz szívás
A szívást csak száraz szűrővel, készülékkel és tartozékokkal végezze. Nedves állapotban a por rátapadhat és megkérgesedhet.
A pamut szűrőzsákot (26) vagy a PE eldobható zsákot (27) mindig szűrővel (33) együtt kell használni.
10.2 Nedves szívás
Soha ne működtesse a készüléket szűrő vagy speciális nedves szűrő nélkül. A készülék megrongálódhat. Ezenfelül vízkilépés is lehetséges.
Nedves szívás előtt a száraz szívott anyagot el kell távolítani. Ez megakadályozza az erős szennyeződést és a kérgesedést.
A készüléket úszórendszerrel látták el, amely a maximális folyadékszint elérésekor kikapcsolja a készüléken áthaladó légáramot. Ilyen esetben jelentősen megváltozik a motor hangja. Ebben az esetben kapcsolja ki a készüléket. Vegye ki az akkuegységet. Csak akkor szívjon fel folyadékot, ha az úszó (35) működőképes állapotban van (lásd a 12. Karbantartás c. fejezetet).
Kikapcsolás után némi víz folyhat vissza a tömlőből.
A kiürítés előtt először vegye ki a szívótömlőt a folyadékból.
Az ezután következő száraz szívás előtt helyezzen be száraz szűrőt. A száraz és nedves szívás gyakori váltásakor egy második (csere-) szűrő használatát javasoljuk. A szűrőt, a tartályt és a tartozékokat szárítsa meg, hogy a por ne rakódhasson le a nedves részekre.
A tárolás előtt: hagyja teljesen megszáradni a nedves szűrőket és a szennytartály belsejét.
10.3 Szállítás
Vegye ki az akkuegységet.
L osztály: A por nem kívánt kijutásának megakadályozása érdekében hagyja a tömlőt a berendezésre csatlakoztatva.
M és H osztály: a tömlő lecsatlakoztatása után zárja le a szívónyílást a záró kupakkal. Illessze egymásba a tömlővégeket úgy, hogy ne tudjon por távozni a tömlőből.
Rögzítse a szívótömlőt a készüléken a tartozéktartóval (29) és a gumival (17).
A felső résznek (9) szorosan csatlakoznia kell a tartályhoz (2) - ellenőrizze, hogy a reteszelő zárak (15) zárnak-e.
A (8) és (16) fogantyúk csak kézi szállításra használhatóak, nem alkalmasak darukon vagy hasonlókon való rögzítésre! Se a porszívót, se a koffert ne emelje a markolatnál fogva emberek fölé.
11. Tisztítás
11.1 Általános tisztítási tudnivalók
A tartályt és a tartozékokat tisztítsa meg vízzel. A felső részt (9) törölje le egy nedves kendővel.
Figyelem! A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el.
A tartály kiürítése
Csak a következő porok esetén használható: munkahelyi határérték > 1mg/m³.
- Vegye ki az akkuegységet. Biztosítsa nem kívánt beindulás ellen.
- Nyissa fel a reteszelő zárakat (15). Vegye le a felső részt (9) a tartályról (2).
- Billentse ki a tartályt.
A pamut szűrőzsák (26) hulladékeltávolítása
- Vegye ki az akkuegységet. Biztosítsa nem kívánt beindulás ellen.
- Vegyen fel porvédő maszkot.
- Nyissa fel a reteszelő zárakat (15). Vegye le a felső részt (9) a tartályról (2).
- Zárja le a pamut szűrőzsákot és húzza a felfogatásról (25) felfelé.
- Távolítsa el a szívott anyagot a törvényes előírásoknak megfelelően.
A PE eldobható szűrőzsák (27) hulladékeltávolítása
- Helyezze be a feltöltött akkuegységet.
- Kapcsolja be a porszívót és tisztítsa meg a szűrőt: nyomja meg a gombot (39) ("PressClean", lásd 9.4. fejezet).
- Az elszívó berendezés kikapcsolása: Állítsa a kapcsolót (14) „OFF“ állásra.
- Vegyen fel porvédő maszkot.
- Nyissa fel a reteszelő zárakat (15). Vegye le a felső részt (9) a tartályról (2). A felső rész leállítása előtt állítsa a kapcsolót (14) „ECO“ állásba az esetleg lehulló por felszívásához.
- Húzza le a PE szűrőzsákot (27) a tartályról, zárja le azt és rögzítse egy kábelkötözővel.
- Távolítsa el a szívott anyagot a törvényes előírásoknak megfelelően.
12. Karbantartás
12.1 Általános tudnivalók
A készüléket minden karbantartás előtt ki kell kapcsolni és ki kell venni az akkuegységet.
Biztosítsa nem kívánt beindulás ellen.
Tisztítsa meg a készüléket (lásd a 11. fejezet).
A felhasználó által végzett karbantartásnál szét kell szerelni az elszívó berendezést, meg kell azt tisztítani és el kell végezni a karbantartást, amennyire az a karbantartó személyzet és mások veszélyeztetése nélkül lehetséges.
Az elővigyázatosságra vonatkozó intézkedések
A megfelelő elővigyázatossági intézkedések a szétszerelés előtti tisztítást, a porszívó szétszereléséhez helyi szürt kényszerszellőzés biztosítását, a karbantartási terület tisztítását és az alkalmas személyi védőfelszerelést jelentik.
12.2 A szívóteljesítmény csökkenése
A szívóteljesítmény csökkenése esetén végezze el a következőket:
- A szűrő (33) megtisztítása: nyomja meg a gombot (39) ("PressClean", lásd a 9.4 fejezetet)
- Úrítse ki a tartályt vagy cserélje ki a gyapjú szűrőzsákot (26), ill. a PE eldobható zsákot (27).
- Cserélje ki a szűrőt (33), vagy jól rázza ki, kefélje le, illetve vegye ki és folyóvízben mossa ki és szárítsa meg, majd helyezze vissza (lásd 12.3. fejezet).
12.3 A szűrő cseréje
- A csere előtt még egyszer tisztítsa meg a szűrőt (33): nyomja meg a gombot (39) („PressClean“, lásd 9.4. fejezet).
- Vegye ki az akkuegységet. Biztosítsa nem kívánt beindulás ellen.
- Nyissa fel a reteszelő zárakat (15). Vegye le a felső részt (9) a tartályról (2).
Lásd az E ábrát a 2. oldalon. Lazítsa meg a zárat (31) (lásd a jelölést). Vegye le a szűrőfedelet (32) és a szűrót (33).
A régi szűrőt tegye azonnal porzáró műanyag zsákba és ártalmatlanítsa előírás szerint.
12.4 Vízérzékelő
FIGYELEM - Rendszeresen tisztítsa meg a szűrőkosárba (34) mozgathatóan beépített t (35) és ellenőrizze annak épségét.
12.5 Műszaki felülvizsgálat
Legalább évente egyszer a gyártónak vagy egy képzésben részesült személynek portechnikai ellenőrzést kell végeznie pl. a szűrő sérülése, a berendezésére tömítettsége és a ellenőrző berendezés működésére tekintettel.
A felhasználó által végzett karbantartásnál szét kell szerelni az elszívó berendezést, meg kell azt tisztítani és el kell végezni a karbantartást,
amennyire az a karbantartó személyzet és mások veszélyeztetése nélkül lehetséges.
Az elővigyázatosságra vonatkozó intézkedések
A megfelelő elővigyázatossági intézkedések a szétszerelés előtti tisztítást, a porszívó szétszereléséhez helyi szürt kényszerszellőzés biztosítását, a karbantartási terület tisztítását és az alkalmas személyi védőfelszerelést jelentik.
A karbantartási és javítási munkák során az összes nem megtisztított és kielégítően meg nem tisztítható szennyezett tárgyat ártalmatlanítani kell. Az ilyen tárgyakat nem áteresztő zsákokban az ilyen hulladék eltávolítására vonatkozó érvényes előírásoknak megfelelően el kell távolítani.
13. Hibaelhárítás
13.1 A szívóteljesítmény csökkenése
Az erre vonatkozó tudnivalók a Tisztítás c. fejezetben találhatóak.
- Szennyezett a szűrő (33)? - tisztítsa ki.
- Megtelt a pamut szűrőzsák (26)? - cserélje ki.
- Tele a PE eldobható zsák (27)? - cserélje ki.
- Megtelt a tartály (2)? - ürítse ki.
- Eldugult a fúvóka, a csövek vagy a tömlő?-tisztítsa meg.
13.2 A készülék nem működik
- Megfelelően helyezték be az akkuegységet?
- Feltöltötték az akkuegységet?
- Meghibásodott az akkuegység?
- Megfelelően zárt a készülék fedele?
- Nem kapcsolt ki a vízérzékelő? - Ürítse ki a tartályt; kapcsolja ki majd ismét be a készüléket.
- A kapcsoló (14) „AUTO“ állásban van? - Állítsa „MAN” állásba. Lásd a 9.1. fejezetet.
- A porszívót nem kapcsolja be, illetve ki az elektromos szerszám, pedig a kapcsoló (5) „AUTO“ állásban van. - - ellenőrizze a Cordless Control adót (nyomja meg a gombot). Amennyiben a rádiós kapcsolat rendben van, szerelje az adót közvetlenül az elektromos szerszámra.
Ne végezzen a készülék belsejében semmilyen beavatkozást. Forduljon egy erre
kijelölt mühelyhez vagy a Metabo ügyfélszolgálatához (lásd a 15., Javítás c. fejezetet)
14. Tartozékok
Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon.
Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.
A tartozékokat lásd a 4. oldalon.
A tartozékok teljes választékát lásd a www.metabo.com honlapon vagy a katalógusban.
15. Javítás
A készülékeken végzendő javításokat csak elektromos szakember végezheti el!
Csak eredeti Metabo pótalkatrészeket használjon.
A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.
A pótalkatrészek listája letölthető a www.metabo.com honlapról.
16. Környezetvédelem
A Metabo szerszámok csomagolása 100%-ban újrahasznosítható anyagokból készül.
A leselejtezett készülékek és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újrahasznosíthatóak.
A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.
Ez a használati útmutatót klórmentesen fehérített papírra nyomtatták.
Csak EU-tagországok esetében: a készüléket soha ne dobja a háztartási hulladék közé! A 2012/19/EU sz., a használt omos és elektronikus készülékekről szóló ai irányelvnek megfelelően és annak nemzeti való átvitele érdekében a használt lékeket külön kell gyűjteni és azokat ezetbarát újrahasznosításba kell leselejtezni.
17. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon.
A müszaki változtatás joga a továbbfejlesztés érdekében fenntartva.
K = porosztály. Megfelel az EN 60335-2-69 szabványnak.
U = az akkuegység feszültsége
p_U1 =max. vákuum (a tömlöben)
p_U2 =max. vákuum (a fúvóberendezésen)
V_l/s1 =max. térfogatáram (a tömlöben)
V_I/s2 =max. térfogatáram (a fúvóberendezésen)
D_max1 =max. átáramlási mennyiség (a tömlöben)
D_max2 =max. átáramlási mennyiség (a fúvóberendezésen)
V =max. tartálytérfogat
m =súly (a legkisebb akkuegységgel)
S_ = tömlő átmérője
S_L = tömlő hossza
Eredő rezgés (háromdimenziós vektorösszeg):
Jellemző Á-osztályú zajszint:
L_pA =hangnyomásszint
K_PA, K_WA=bizonytalanság
IP = védelmi fajta
Munka közben a zajszint túllépheti a 80 db(A) értéket.
Viseljen fülvédöt!
A mérési eredményeket az EN 60704 szabvány szerint határoztuk meg.
Megengedett környezeti hömérséklet üzemelés közben:
-20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C
--- egyenáram
A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).
