| Merke | Metabo |
| Modell | AS 36-18 L 20 PC CC |
| Kategori | Støvsuger |
| Type støvsuger | Industriell, trådløs (batteri) |
| Støvklasse | L (egnet for lett giftig støv) |
| Batterispenning | 36 V (Li-Ion) |
| Anbefalt batterikapasitet | 8,0 Ah og mer |
| Oppsamlingsbeholderens volum | 20 L (modell L 20) |
| Maks. undertrykk (ved slangen) | Se merknad (side 3) |
| Maks. volumstrøm (ved slangen) | Se merknad (side 3) |
| Sugeslangediameter | Se merknad (side 3) |
| Sugeslangelengde | Se merknad (side 3) |
| Vekt (med minste batteri) | Se merknad (side 3) |
| Lydtrykknivå LpA | Kan overstige 80 dB(A) |
| Omgivende driftstemperatur | -20 °C til 50 °C |
| Omgivende lagringstemperatur | 0 °C til 30 °C |
| Beskyttelsestype | IP (informasjon i merknad) |
| Hovedfunksjoner | Suging av tørt støv, ikke-brennbare væsker, treflis; manuell modus, automatisk (CordlessControl), PressClean (filterrengjøring) |
| Filtersystem | Filter (33), fiberduk filtreringspose, PE-pose, klasse H-pose (etter utstyr) |
| Batterikapasitetsindikator | Ja (6, 7, 20, 21) |
| Volumstrømskontrollampe | Bare klasse M og H (12) |
| Type dyse/tilbehør | Dyse, slange, rør, oppbevaringsrom for tilbehør |
| Vedlikehold og rengjøring | Rengjør oppsamlingsbeholder med vann, øvre del med fuktig klut; rengjør filter via PressClean eller skyll med vann; kontroller flottør |
| Sikkerhet | Overløpsflottør, giftig støvbeskyttelse (klasse M/H), støvmaske anbefales, ikke sug asbest/brennbare stoffer |
| Reservedeler og reparerbarhet | Bruk originale Metabo-deler; reparasjoner av godkjent elektriker; delerliste på www.metabo.com |
| Generell informasjon | Profesjonell bruk (håndverk, bygg, verksted); i samsvar med EN 60335-2-69; resirkulerbar |
Ofte stilte spørsmål - AS 36-18 L 20 PC CC METABO
Brukerspørsmål om AS 36-18 L 20 PC CC METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Støvsuger i PDF-format gratis! Finn veiledningen din AS 36-18 L 20 PC CC - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. AS 36-18 L 20 PC CC av merket METABO.
BRUKSANVISNING AS 36-18 L 20 PC CC METABO
18 Upplåsning av batteripaket
19 Batteripaket
8.8 Demontering/montering av kopplingsmuff (36)
Montering se s. 2 fig. F
Borttagning:
Försiktighetsåtgärder
Försiktighetsåtgärder

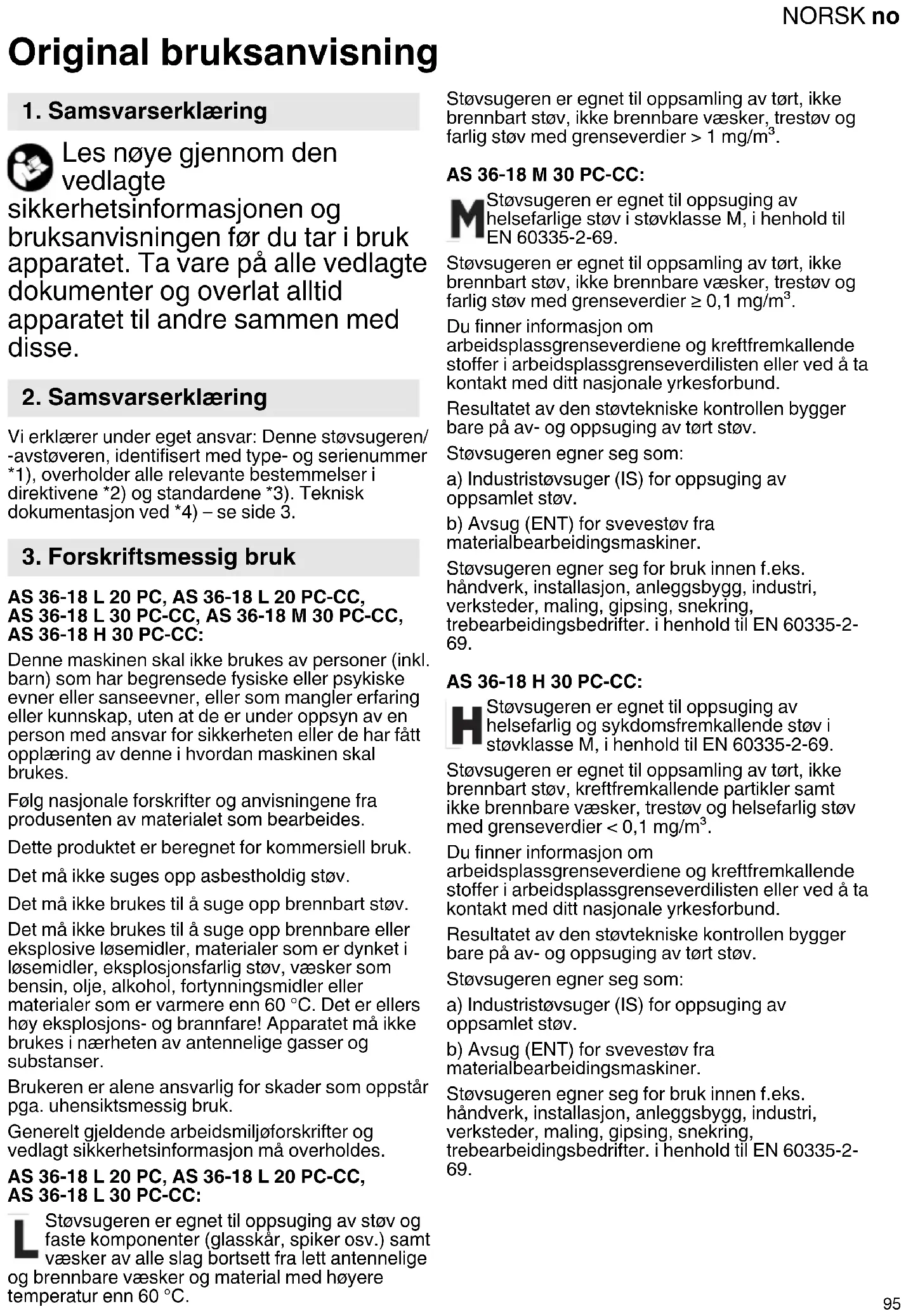

Original bruksanvisning
1. Samsvarserklæring
Les nøye gjennom den vedlagte
sikkerhetsinformasjonen og bruksanvisningen før du tar i bruk apparatet. Ta vare på alle vedlagte dokumenter og overlat alltid apparatet til andre sammen med disse.
2. Samsvarserklæring
Vi erklærer under eget ansvar: Denne støvsugeren/-avstøveren, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3.
3. Forskriftsmessig bruk
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC, AS 36-18 M 30 PC-CC, AS 36-18 H 30 PC-CC:
Denne maskinen skal ikke brukes av personer (inkl. barn) som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fått opplæring av denne i hvordan maskinen skal brukes.
Følg nasjonale forskrifter og anvisningene fra produsenten av materialet som bearbeides.
Dette produktet er beregnet for kommersiell bruk.
Det må ikke brukes til å suge opp brennbart støv.
Det må ikke brukes til å suge opp brennbare eller eksplosive løsemidler, materialer som er dynket i løsemidler, eksplosjonsfarlig støv, væsker som bensin, olje, alkohol, fortynningsmidler eller materialer som er varmere enn 60 °C. Det er ellers høy eksplosjons- og brannfare! Apparatet må ikke brukes i nærheten av antennelige gasser og substanser.
Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.
Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.
AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC:
L Støvsugeren er egnet til oppsuging av støv og faste komponenter (glasskår, spiker osv.) samt væsker av alle slag bortsett fra lett antennelige og brennbare væsker og material med høyere temperatur enn 60 °C.
Støvsugeren er egnet til oppsamling av tørt, ikke brennbart støv, ikke brennbare væsker, trestøv og farlig støv med grenseverdier > 1 mg/m ^3 .
AS 36-18 M 30 PC-CC:
M Støvsugeren er egnet til oppsuging av helsefarlige støv i støvklasse M, i henhold til EN 60335-2-69.
Støvsugeren er egnet til oppsamling av tørt, ikke brennbart støv, ikke brennbare væsker, trestøv og farlig støv med grenseverdier ≥ 0,1 mg/m ^3 .
Du finner informasjon om arbeidsplassgrenseverdiene og kreftfremkallende stoffer i arbeidsplassgrenseverdilisten eller ved å ta kontakt med ditt nasjonale yrkesforbund.
Resultatet av den støvtekniske kontrollen bygger bare på av- og oppsuging av tørt støv.
Støvsugeren egner seg som:
a) Industristøvsuger (IS) for oppsuging av oppsamlet støv.
b) Avsug (ENT) for svevestøv fra materialbearbeidingsmaskiner.
Støvsugeren egner seg for bruk innen f.eks. håndverk, installasjon, anleggsbygg, industri, verksteder, maling, gipsing, snekring, trebearbeidingsbedrifter. i henhold til EN 60335-2-69.
AS 36-18 H 30 PC-CC:
H Støvsugeren er egnet til oppsuging av helsefarlig og sykdomsfremkallende støv i støvklasse M, i henhold til EN 60335-2-69.
Støvsugeren er egnet til oppsamling av tørt, ikke brennbart støv, kreftfremkallende partikler samt ikke brennbare væsker, trestøv og helsefarlig støv med grenseverdier < 0,1 mg/m ^3 .
Du finner informasjon om arbeidsplassgrenseverdiene og kreftfremkallende stoffer i arbeidsplassgrenseverdilisten eller ved å ta kontakt med ditt nasjonale yrkesforbund.
Resultatet av den støvtekniske kontrollen bygger bare på av- og oppsuging av tørt støv.
Støvsugeren egner seg som:
a) Industristøvsuger (IS) for oppsuging av oppsamlet støv.
b) Avsug (ENT) for svevestøv fra materialbearbeidingsmaskiner.
Støvsugeren egner seg for bruk innen f.eks. håndverk, installasjon, anleggsbygg, industri, verksteder, maling, gipsing, snekring, trebearbeidingsbedrifter. i henhold til EN 60335-2-69.
4. Generelle sikkerhetsanvisninger
Før bruk skal brukeren få informasjon, anvisninger og opplæring i apparatet og substansene som det kan brukes til, inkludert forskriftsmessig kassering av det oppsugde materialet.
Les nøye gjennom den vedlagte sikkerhetsinformasjonen og bruksanvisningen før du tar i bruk apparatet. Ta vare på alle vedlagte dokumenter og overlat alltid apparatet til andre sammen med disse.
Advarsel - generell fare! ADVARSEL – personer som skal bruke støvsugeren, må få tilstrekkelig opplæring i hvordan den brukes.
5. Spesiell sikkerhetsinformasjon
For din egen sikkerhet og for å beskytte apparatet må du ta hensyn til tekst som er merket med dette symbolet!
Dette utstyret er ikke beregnet til å brukes av personer (inkludert barn) med begrensede fysiske eller mentale evner eller av personer uten tilstrekkelig erfaring og kompetanse.
La aldri barn bruke apparatet.
Barn skal holdes under oppsyn for å unngå at de leker med maskinen. Før utskiftning av børstene eller andre tilbehørsdeler: koble ut apparatet og trekk støpselet ut av stikkontakten.
Forsiktig! Bruk bare tilbehøret som følger med apparatet eller som står oppført som tilbehør i bruksanvisningen. Bruk av annet tilbehør kan gå ut over sikkerheten.
Forsiktig! Rengjør vannstandsbegrenseren med jevne mellomrom og kontroller den for tegn på skade.
Det er ikke tillatt å utføre andre arbeider enn dem som står beskrevet her, med apparatet.
Ved ikke-tiltenkt bruk, ufagmessig betjening eller ufagmessige reparasjoner, bortfaller alle garantikrav ved eventuelle skader.
La slangen være koblet til apparatet når det ikke er i bruk for å unngå at støv utilsiktet lekker ut av apparatet.
Ta ikke apparatet og tilbehøret i bruk hvis:
- det har synlige skader (riper, brudd),
- det muligens finnes en usynlig defekt (etter et fall).
Pass på å legge slangen slik at ingen kan snuble i den.
Apparatet kobles ut og batteriet fjernes før det utføres
vedlikehold, rengjøring og etter hver gangs bruk.
Ikke bruk dampstrålerenser eller høytrykksspyler til å rengjøre støvsugeren.
La aldri apparatet være uten oppsikt.
Støvsugeren må ikke brukes eller oppbevares utendørs hvis det er fuktig vær.
Aldri åpne apparatet utendørs i regn- eller tordenvær.
OBS – denne maskinen må bare oppbevares innendørs.
Syrer, aceton og løsemidler kan etse inn i apparatdelene.
Dersom det går lang tid uten at apparatet rengjøres, er det fare for bakteriedannelse, spesielt ved bruk i bedrifter som behandler matprodukter: Apparatet må alltid rengjøres og desinfiseres med en gang etter bruk.
Det må alltid være tørt under lokket.
Bruk ikke apparatet utendørs ved lave temperaturer.
Ikke bruk apparatet på steder der det foreligger eksplosjonsfare.
Pass på at støvsugeren står støtt.
Spesielle sikkerhetsanvisninger for AS 36-18 M 30 PC-CC:
Varselskilt for maskiner i støvklasse M:
Rengjør apparatet før det åpnes.
Bruk støvmaske. Unngå at personer som ikke er involvert i arbeidet utsettes for støv. Sørg for ventilering med filter. Rengjør deretter vedlikeholdsområdet.
Bruk ikke apparatet uten fullstendig filtreringssystem. (Filterkassetter og PE-deponeringspose).
Kontrollen iht. EN 60335, del 1 og 2-69, viste at de sikkerhetstekniske kravene til elektrisk sikkerhet også er oppfylt ved oppsuging av vannluft-blandinger.
Spesielle sikkerhetsanvisninger for AS 36-18 H 30 PC-CC:
Varselskilt for maskiner i støvklasse H:
helseskadelig støv. Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare gjennomføres av fagfolk med tilpasset verneutstyr. Bruk ikke apparatet uten fullstendig filtreringssystem.
Ta hensyn til følgende ved tømming og vedlikehold:
Rengjør apparatet før det åpnes.
Bruk støvmaske. Unngå at personer som ikke er involvert i arbeidet utsettes for støv. Sørg for ventilering med filter. Rengjør deretter vedlikeholdsområdet.
NORSKno
Bruk ikke apparatet uten fullstendig filtreringssystem. (Filterkassetter og spesialfilterposer H-Klasse).
Kontrollen iht. EN 60335, del 1 og 2-69, viste at de sikkerhetstekniske kravene til elektrisk sikkerhet også er oppfylt ved oppsuging av vannluft-blandinger.
ADVARSEL - filterkassetter må ikke brukes lenger etter uttak av maskinen.
Spesielle sikkerhetsanvisninger for
AS 36-18 L 20 PC,
AS 36-18 L 20 PC-CC,
AS 36-18 L 30 PC-CC:
Varselskilt for maskiner i støvklasse L:
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten.
Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Det må være tilstrekkelig høy luftutskiftningsverdi L i rommet når avluften vender tilbake i rommet. Ta hensyn til nasjonale bestemmelser.
Forsiktig! Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare utføres av fagfolk med tilsvarende verneutstyr.
6. Spesielle sikkerhetsanvisninger for batterier
Kontroller at maskinen er slått av før du setter inn batteriet.
Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.
Batteriene må beskyttes mot fuktighet!
Ikke utsett batteriene for åpen ild!
Ikke bruk defekte eller deformerte batterier! Ikke åpne batteriene! Kontaktene i batteriene må ikke berøres eller kortsluttes!
vann. Hvis du får batterivæske i øynene, må du vaske med rent vann og straks oppsøke lege!
Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.
Kontroller at maskinen er slått av før du setter inn batteriet.
Hold fast maskinen ved uttak og innsetting av batteriet, slik at på/av-
bryteren ikke kan betjenes utilsiktet.
Skru av maskinen før bytte av batteri.
Ta ikke apparatet og tilbehøret i bruk hvis:
- det har synlige skader (riper, brudd),
- batteriet er defekt,
- det muligens finnes en usynlig defekt (etter et fall).
Apparatet skal bare brukes med lukket lokk over batteriet.
Batterilokket skal være lukket selv om det ikke sitter i noe batteri. Etter at batterilokket er lukket må det kontrolleres at låsen har gått i inngrep.
Apparatet skal ikke brukes ved svært lave (<-20°C) eller svært høye (>40°C) temperaturer.
Transport av Litium-Ion-batterier:
Forsendelse av Li-ion batterier underligger regelverk om farlig gods (UN3480 og UN3481). Sett deg inn i regelverket før du sender Li-ion batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje.
Send bare batterier som er hele og ikke lekker. Ta batteriene ut av maskinen før den sendes. Sikre kontaktene mot kortslutning (f.eks. med isolasjonstape).
7. Oversikt
1 Hjulbrems
2 Beholder
3 Lokk (kun M/H apparater)*
4 Sugeåpning
5 Vippebryter manuell/auto*
6 Kapasitets- og signalindikator
7 Tast for kapasitetsindikator
8 Bærehåndtak
9 Overdel
10 Feste for koffertsystem
11 Utløser for koffertystem
12 Volumstrøm-kontrollampe (kun M/H apparater)
13 Batterirom
14 Bryter eco/av/boost
15 Knepplås
16 Händtak koffert *
17 Strikk for slangefeste
18 Batteriutlöser
19 Batteri
20 Kapasitets- og signalindikasjon*
21 Tast for kapasitets- og signalindikasjon*
22 Hjulbeskyttelse/håndtak
23 Bakre ende av sugeslange
24 Fremre ende av sugeslange
25 Feste for støvsugerpose
26 Fleece filterpose*
27 PE-deponeringspose*
28 Spesialfilterposer H-klasse*
29 Tilbehørsfeste for dyser og slange
30 Skruer
31 Filterlås
32 Filterdeksel
33 Filter
34 Filterstøttekurv
35 Flottører
36 Koblingsmuffe
37 Tilleggsluftåpning
38 Luftinntak
39 Knapp for filterrensing "PressClean" (PC)
40 CordlessControl-sender*
*avhengig av utstyret
8. Ta i bruk
Kontroller at du har riktig type batteri før du tar apparatet i bruk.
8.1 Batteri
Før bruk må batteriet (19) lades opp.
Lad opp batteriet på nytt hvis effekten avtar.
Den optimale oppbevaringstemperaturen ligger mellom 10 °C og 30 °C.
8.2 Ta ut og sette inn batteriene
Ta det ut: Trykk på knappen (18) som løser ut batteriet og ta det (19) ut.
Sette inn: Batteriet (19) skyves til det låses fast.
NORSKno
-Anbefalt kapasitet 8,0 Ah og sterkere. Bruk av batterier med mindre kapasitet (Ah) reduserer brukstiden med ikke sugeeffekten.
Vi anbefaler at du bruker batterier med samme typenummer.
-Det er mulig å bruke batterier med forskjellig kapasitet (Ah). I så fall bestemmes bruksvarigheten av det batteriet som har minst kapasitet (Ah).
8.3 Sett inn en fleece-filterpose 635424000 (26) (se fig. C side 2)
Vi anbefaler bruk av fleeceposer ved:
- Bruk der det oppstår små mengder finstøv (f.eks. sliping av maling og lakk, oppsuging etter boring av hull med diameter < 10 mm, osv.).
- Bruk av maskiner som f.eks. overfreser, høvelmaskiner, små slipemaskiner osv.
Når det brukes fleeceposer settes filterrengjøringen ut av funksjon.
Slå av maskinen. Ta ut batteriene. Åpne läsehakene (15). Ta overdelen (9) av beholderen (2).
Se fig. C på side 2. Sett den nye fleece filterposen inn i festet (25).
Sett overdelen tilbake på beholderen og lukk låsehakene.
Vi anbefaler bruk av PE-poser ved:
- Bruk der det oppstår større mengder finstøv (f.eks. sliping av pussede flater, bortsliping av sement osv.).
- Bruk av maskiner som f.eks.: betongfreser, betongslipere, gipsslipere, murnotfreser osv. Slå av maskinen. Ta ut batteriene. Åpne låsehakene (15). Ta overdelen (9) av beholderen (2).
Bre PE-deponeringsposen (27) jevnt ut i bunnen i beholderen. Pass på at de runde hullene i posen er inne i beholderen. Brett kantene på PE-deponeringsposen ut over beholderkanten slik at PE-deponeringsposen blir klemt fast når overdelen (9) settes på. Markeringslinjen på posen må plasseres på kanten av beholderen (se fig. C side 2).
Sett overdelen tilbake på beholderen og lukk låsehakene.
8.5 Sett inn spesiafilterpose for H-klasse 635427000 (28) (se fig. C side 2)
Spesial filterposer skal brukes när det arbeides med helseskadelig støv.
Slå av maskinen. Ta ut batteriene. Åpne läsehakene (15). Ta overdelen (9) av beholderen (2).
Bre PE-ytterposen ut i bunnen av beholderen. Brett kantene på PE-ytterposen ut over beholderkanten slik PE-posen blir klemt fast när overdelen (9) settes på. Pass på at de runde hullene i posen er inne i beholderen. Markeringslinjen på posen må
Sett fleece-innerposen som er klebet til PE-ytterposen inn i festet (25).
Sett overdelen tilbake på beholderen og lukk låsehakene
8.6 Montere tilbehørsfestet for dyser og slange (29)
Fest oppbevaringen (29) på apparatet med skruene som følger med og et egnet verktøy, slik det vises i fig. D på side 2.
8.7 Montere sugeslangen
Stikk den bakre enden av sugeslangen (23) inn i sugeåpningen (4).
8.8 Ta av eller sette på koblingsmuffen (36)
Montering, se s. 2 fig. F
Demontering:
Løsne den monterte koblingsmuffen (36) ved å dreie den mot slangefestet (fig. F).
Montering:
Stikk slangeenden (24) med klikklåsen inn i muffen til låsen raster inn.
8.9 Regulere sugekraften
Drei på tilleggsluftåpningen (37) for å regulere gjennomgangen i luftinntaket (38) og dermed også sugekraften.
9. Apparat
9.1 Inn-/utkobling, sugeeffekt
Før apparatet skrus på stilles ønsket sugeeffekt inn med dreiebryteren (14):
Off = Støvsugeren av
ECO = Støvsugeren på (manuell drift)
Der det finnes en bryter (5) (utstyrsavhengig ^* ), settes den på "MAN" og bryter (14) på "ECO" eller "Boost". Apparatet går permanent. Kapasitetindikatoren (6) viser hele tiden oppladingen av batteriet.
9.3 Innkoblingsautomatikk "CORDLESS CONTROL" (utstyrsavhengig)
- Slå av: Sett bryteren (14) på „OFF“. Kapasitetsindikatoren er av. Apparatet bruker ikke strøm.
- Sett bryter (5) på "AUTO" og bryter (14) på „ECO" eller „BOOST“. Apparatet er nå i standby-modus og kan skrus av og på med "CORDLESS CONTROL".
Kapasitetsindikatoren (6) viser hele tiden gjenværende batterikapasitet mens standby-modus er aktiv.
Om „Automatikk“: Hvis bryteren står på AUTO, er støvsugeren klar for bruk i 10 timer (standby). Kapasitetindikatoren (6) viser oppladingen av batteriet. Uten bruk kobles apparatet ut 10 timer etter siste arbeidsinnsats (sleep mode, kapasitetsindikator av, apparatet bruker ikke strøm). For å vekke opp (gjenopprette standby): Sett bryter (14) på “OFF” og deretter tilbake på “ECO” eller “BOOST”. Alternativt trykkes kapasitetsindikatoren (7).
Om „CordlessControl“: Apparatet starter/stanser automatisk når det elektriske verktøyet som har en CordlessControl-sender (40) startes eller stanses (sugeslange). Støvsugeren kan også startes/stanses manuelt med et trykk på Cordless Control-senderen. Følg anvisningene i bruksanvisningen for CordlessControl-senderen.
CordlessControl-senderen er forbundet med støvsugeren fra fabrikken. Skifte av batteri eller erstatningsapparat må det forbindes på nytt:
- Bryter (14) på "OFF".
- Sett vippebryteren (5) på "AUTO".
- Hold tasten på senderen (40) inne til den blå LED-en blinker.
- Hold senderen (40) trykket inn og sett bryteren (14) på "BOOST".
- Senderen (40) begynner å blinker grønt - hold den trykket til LED-en slukker.
- Nå er senderen (40) forbundet med støvsugeren.
9.4 PressClean
Se fig. G på side 2. For å rengjøre foldefilteret (33) med kraftig luftstrøm: Trykk på knappen (39) mens støvsugeren er på (trykk tre ganger) samtidig som sugeåpningen (på sugeslangen eller på beholderen) holdes stengt.
9.5 Volumstrømindikator (12) (kun for støvklasse M og H)
Hvis volumstrømmen går under 20 m/s, blinker LED-en rødt og det høres et lydsignal.
Støvsug bare med tørt filter, apparat og tilbehør. I fuktig tilstand kan støvet sette seg fast og danne avleiringer.
Bruk alltid fleece-filterpose (26) eller PE-deponeringspose (27) i kombinasjon med filteret (33).
10.2 Våtsuging
Apparatet må aldri brukes uten filter eller et spesielt våtfilter. Apparatet kan bli ødelagt. I tillegg kan det lekke vann.
Det kan renne litt vann ut av slangen etter at apparatet er slått av.
Ta sugeslangen ut av væsken før tømming.
Sett inn tørre filter før apparatet skal brukes til tørrsuging. Hvis du bytter mye mellom tørr- og våtsuging, anbefaler vi å bruke et ekstra (bytte-)filter. La filter, beholder og tilbehør tørke, slik at ikke støvet fester seg til de våte delene.
Før oppbevaring: La fuktige filtre og innsiden av smussbeholderen tørke helt.
10.3 Transport
Ta ut batteriet.
L klasse: La slangen bli værende på apparatet for å unngå utilsiktet støvutslipp.
M og H klasse: Steng sugeinntaket med en propp när sugeslangen er tatt av. Stikk slangeendene inn i hverandre for å unngå at det kommer støv ut av slangen.
Fest sugeslangen til apparatet med tilbehørsfestet (29) og strikken (17).
Overdelen (9) må være ordentlig forbundet med beholderen (2) - kontroller at kneplåsene er låst (15).
Håndtakene (8) og (16) er bare ment for manuell transport, ikke for feste på kran eller lignende! Hverken støvsuger eller koffert skal løftes i håndtakene over hodet på personer.
11. Rengjøring
11.1 Generell rengjøringsinformasjon
Rengjør beholderen og tilbehøret med vann. Tørk av overdelen (9) med en fuktig klut.
Forsiktig! Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare utføres av fagfolk med tilsvarende verneutstyr.
Tømming av beholderen
Kun tillatt for støv med Grenseverdier > 1mg/m ^3 .
- Ta ut batteriet. Sikre mot utilsiktet oppstart.
- Äpne läsehakene (15). Ta overdelen (9) av beholderen (2).
- Vipp ut beholderen.
NORSKno
Kaste fleece-filterposen (26)
- Ta ut batteriet. Sikre mot utilsiktet oppstart.
- Ta på støvmaske.
- Äpne låsehakene (15). Ta overdelen (9) av beholderen (2).
- Lukk fleece-filterposen og trekk den ut av festet (25).
- Kast avfallet i henhold til de gjeldende bestemmelsene.
- Sett inn det ladede batteriet.
- Slå på støvsugeren og rengjør filteret: Trykk på knappen (39) ("PressClean", se kapittel 9.4).
- Slå av støvsugeren: Sett bryteren (14) i på "OFF".
- Ta på støvmaske.
- Åpne låsehakene (15). Ta overdelen (9) av beholderen (2). Sett bryteren (14) på "ECO" før overdelen settes bort, slik at eventuelt støv blir sugd opp.
- Trekk PE-filterposen (27) av beholderen, lukk posen og fest med kabelstrips.
- Kast avfallet i henhold til de gjeldende bestemmelsene.
12. Vedlikehold
12.1 Generell informasjon
Før vedlikehold skal apparatet skrus av og batteriene tas ut. Sikre mot utilsiktet oppstart.
Rengjør apparatet (se kapittel 11.).
Hvis brukeren selv skal utføre vedlikehold på apparatet, må vedkommende ta fra hverandre, rengjøre og vedlikeholde støvsugeren så langt det lar seg gjennomføre uten at det oppstår fare for vedlikeholdspersonale eller andre personer.
Forsiktighetstiltak
Egnede forsiktighetstiltak innebærer rengjøring før demontering, filtrert ventilasjon som våt-/tørrsugeren demonteres fra, rengjøring av vedlikeholdsområdet og egnet, personlig verneutstyr.
12.2 Redusert sugeeffekt
Ved redusert oppsugingseffekt bør du gjennomføre følgende tiltak:
- Rensing av filteret (33): Trykk på knappen (39) ("PressClean", se kapittel 9.4)
- Tøm beholderen eller bytt fleece-filterpose (26) eller PE-deponeringspose (27).
- Bytt eller bank ut, rist, børst eller ta ut filteret (33), skyll det under rennende vann, tørk og sett det inn igjen (se kapittel 12.3).
12.3 Skifte filter
- Rens filteret (33) en gang til før bytte: Trykk på knappen (39) ("PressClean", se kapittel 9.4).
- Ta ut batteriet. Sikre mot utilsiktet oppstart.
- Äpne läsehakene (15). Ta overdelen (9) av beholderen (2).
Se bilde E på side 2. Løsne låsen (31) (se pregingen). Ta ut filterdekselet (32) og filteret (33).
Legg det gamle filteret rett i en støvtett plastpose som forsegles, og kast posen på forskriftsmessig vis.
12.4 Vannsensor
OBS - Rengjør flottøren (35) som er montert inne i filterstøttekurven (34), og kontroller den gn til skader.
12.5 Teknisk kontroll
Minst en gang i året skal det gjennomføres en støvteknisk kontroll av apparatet, f.eks. for skader på filteret, at apparatet er tett og at kontrollinnretningen fungerer. Kontrollen skal gjennomføres av produsenten eller opplært personale.
Hvis brukeren selv skal utføre vedlikehold på apparatet, må vedkommende ta fra hverandre, rengjøre og vedlikeholde støvsugeren så langt det lar seg gjennomføre uten at det oppstår fare for vedlikeholdspersonale eller andre personer.
Forsiktighetstiltak
Egnede forsiktighetstiltak innebærer rengjøring før demontering, filtrert ventilasjon som våt-/tørrsugeren demonteres fra, rengjøring av vedlikeholdsområdet og egnet, personlig verneutstyr.
Ved gjennomføring av vedlikehold eller reparasjoner må alle tilsmussede gjenstander som ikke er tilfredsstillende rengjort, kasseres. Slike gjenstander skal kasseres i tette poser i samsvar med de gjeldende bestemmelsene for kassering av denne typen avfall.
Ta hensyn til informasjonen i kapittelet Rengjøring.
- Filter (33) tilsmusset? - rengjør.
- Er fleece-filterposen (26) full? - bytt.
- PE-deponeringspose (27) full? - bytt.
- Er beholderen (2) full? - tøm.
- Er dysene, røret eller slangen tilstoppet? - rengjør.
- Sitter batteriet riktig?
- Er batteriet ladet?
- Er batteriet defekt?
- Er apparattoppen riktig satt på?
- Har vannsensoren slått av? - tøm beholderen; slå av og på igjen.
- Står bryteren (14) på "AUTO"? - Sett den på "MAN". Se kapittel 9.1.
- Støvsugeren blir ikke slått av og på av et elektroverktøy, selv om bryteren (5) står på "AUTO". -- Kontroller CordlessControl-senderen (trykk på knappen). Hvis trådløsforbindelsen er i orden, kan senderen montere rett på det elektriske verktøyet.
Foreta ingen inngrep i apparatet. Ta kontakt med et autorisert verksted eller Metabo
kundeservice (se kapittel 15. Reparasjon)
14. Tilbehør
Bruk kun originale Metabo- eller CAS- (Cordless Alliance System) batterier og tilbehør.
Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som angis i denne bruksanvisningen.
Bruk bare originale reservedeler fra Metabo.
Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com.
Du kan laste ned reservedelslister fra www.metabo.com.
16. Miljøvern
Metabo-emballasje er 100 % egnet til gjenvinning.
Utbrukte apparater og tilbehør inneholder store mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess.
Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.
Denne bruksanvisning er trykt på papir som er bleket uten klor.
og elektroniske produkter og iverksettelse iht.
nasjonal rett, må kasserte apparater samles spesielt og bringes til miljøvennlig gjenvinning.
17. Tekniske data
Forklaringer til opplysningene på side 3.
Med forbehold om endringer grunnet tekniske forbedringer.
K = Støvklasse. i henhold til EN 60335-2-69.
U = Spenning i batteriet
p_U1 =Maks. undertrykk (på slangen)
p_U2 =Maks. undertrykk (ved viften)
V_l/s1 =Maks. volumstrøm (på slangen)
V_I/s2 =Maks. volumstrøm (ved viften)
D_max1 =Maks. gjennomstrømningsmengde (på slangen)
D_max2 =Maks. gjennomstrømningsmengde (på viften)
V=maks. beholdervolum
m =vekt (med minste batteri)
S_ =Sugeslangediameter
S_L =Sugeslangelengde
Total svingningsverdi (vektorsum for tre retninger):
L_PA =Lydtrykknivå
KpA, KWA=Usikkerhet
IP = Beskyttelsesgrad
Under arbeid kan lydnivået overskride 80 dB(A).
Bruk hørselsvern!
Måleverdier iht. EN 60704.
Tillatt omgivelsestemperatur ved bruk:
-20 °C til 50 °C (begrenset ytelse ved temperaturer
0 °C). Tillatt omgivelsestemperatur ved lagring:
0 °C til 30 °C
= Likestrøm
Angitte tekniske data kan variere (i henhold til de gjeldende standardene).
Original brugsanvisning
1. Overensstemmelseserklæring
Støvsugeren er egnet til anvendelse som:
Støvsugeren er egnet til anvendelse som:
Maskiner og tilbehør må ikke anvendes, hvis:
Syre, acetone og opløsningsmidler kan ætse maskinens dele.
Maskiner og tilbehør må ikke anvendes, hvis:
6 Kapacitets- og signalindikator
7 Knap til kapacitetsindikator
8 Bæregreb
9 Overdel
10 Holder til kuffertsystem
13 Hylde til batteripakke
14 Omskifter Eco/Off/Boost
15 Snaplås
20 Kapacitets- og signalindikator*
21 Knap til kapacitets- og signalindikator*
25 Holder til støvsugerpose
29 Tilbehørsholdere til dyser og slange
30 Skruer
31 Filterlukning
32 Filterlåg
33 Filter
34 Filterkurv
35 Svømmer
36 Tilslutningsmuffe
37 Trækskyder
38 Luftindgang
39 Knap til filterrensning "PressClean" (PC)
Sluk for maskinen. Fjern batteripakkerne. Åbn snaplåsene (15). Fjern overdelen (9) fra beholderen (2).
Se illustration C, side 2. Sæt en ny fleece-filterpose ind i den dertil beregnede holder (25).
Sæt overdelen på beholderen igen, og luk snaplåsene.
8.4 Indsæt PE-affaldspose\* 635425000/635426000 (27) (se fig. C S. 2)
Sluk for maskinen. Fjern batteripakkerne. Åbn snaplåsene (15). Fjern overdelen (9) fra beholderen (2).
Sæt overdelen på beholderen igen, og luk snaplåsene.
8.5 Sæt specialfilterposen H-klasse 635427000 (28) ind (se fig. C S. 2)
Sluk for maskinen. Fjern batteripakkerne. Åbn snaplåsene (15). Fjern overdelen (9) fra beholderen (2).
Sæt overdelen igen på beholderen, luk snaplåsene.
8.6 Monter tilbehørsholdere til dyser og slange (29)
Off = Støvsuger slukket
Fjern sugeslangen fra væsken, før beholderen tømmes.
Fjern batteripakken.
Overdelen (9) skal være fastgjort sikkert til beholderen (2) – kontroller, at snaplåsene (15) er lukkede.
Rengør beholder og tilbehør med vand. Aftør overdelen (9) med en fugtig klud.
Foretag følgende, hvis sugestyrken aftager:
Reservedelslister kan downloades på www.metabo.com.
