GEBRUIKSAANWIJZING KSE 68 Plus METABO

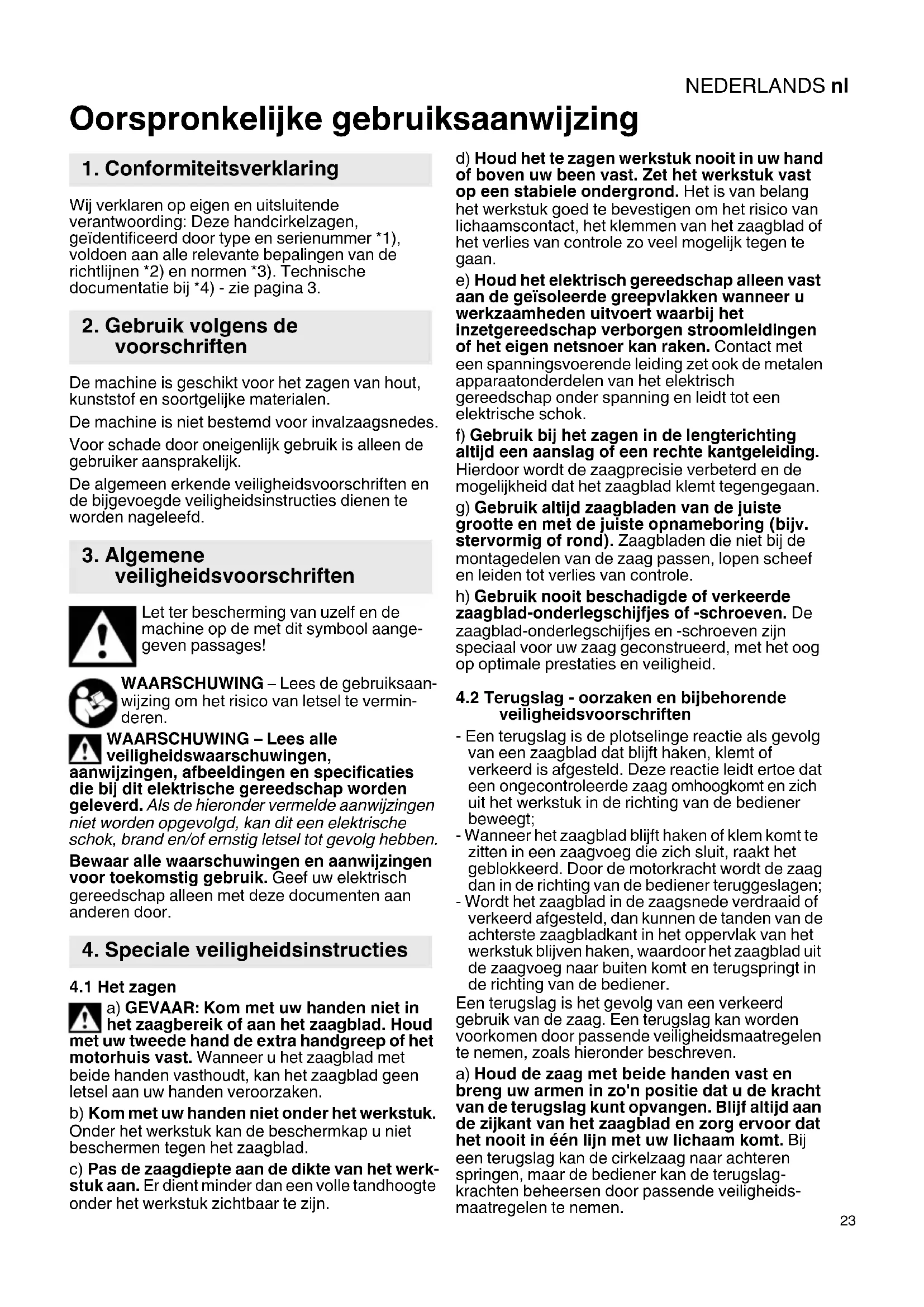

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoording: Deze handcirkelzagen, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. De machine is geschikt voor het zagen van hout, kunststof en soortgelijke materialen. De machine is niet bestemd voor invalzaagsnedes. Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies dienen te worden nageleefd. Let ter bescherming van uzelf en de machine op de met dit symbool aange- geven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING – Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

a) GEVAAR: Kom met uw handen niet in het zaagbereik of aan het zaagblad. Houd met uw tweede hand de extra handgreep of het motorhuis vast. Wanneer u het zaagblad met beide handen vasthoudt, kan het zaagblad geen letsel aan uw handen veroorzaken. b) Kom met uw handen niet onder het werkstuk. Onder het werkstuk kan de beschermkap u niet beschermen tegen het zaagblad. c) Pas de zaagdiepte aan de dikte van het werk- stuk aan. Er dient minder dan een volle tandhoogte onder het werkstuk zichtbaar te zijn. d) Houd het te zagen werkstuk nooit in uw hand of boven uw been vast. Zet het werkstuk vast op een stabiele ondergrond. Het is van belang het werkstuk goed te bevestigen om het risico van lichaamscontact, het klemmen van het zaagblad of het verlies van controle zo veel mogelijk tegen te gaan. e) Houd het elektrisch gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken. Contact met een spanningsvoerende leiding zet ook de metalen apparaatonderdelen van het elektrisch gereedschap onder spanning en leidt tot een elektrische schok. f) Gebruik bij het zagen in de lengterichting altijd een aanslag of een rechte kantgeleiding. Hierdoor wordt de zaagprecisie verbeterd en de mogelijkheid dat het zaagblad klemt tegengegaan. g) Gebruik altijd zaagbladen van de juiste grootte en met de juiste opnameboring (bijv. stervormig of rond). Zaagbladen die niet bij de montagedelen van de zaag passen, lopen scheef en leiden tot verlies van controle. h) Gebruik nooit beschadigde of verkeerde zaagblad-onderlegschijfjes of -schroeven. De zaagblad-onderlegschijfjes en -schroeven zijn speciaal voor uw zaag geconstrueerd, met het oog op optimale prestaties en veiligheid.

4.2 Terugslag - oorzaken en bijbehorende

veiligheidsvoorschriften - Een terugslag is de plotselinge reactie als gevolg van een zaagblad dat blijft haken, klemt of verkeerd is afgesteld. Deze reactie leidt ertoe dat een ongecontroleerde zaag omhoogkomt en zich uit het werkstuk in de richting van de bediener beweegt; - Wanneer het zaagblad blijft haken of klem komt te zitten in een zaagvoeg die zich sluit, raakt het geblokkeerd. Door de motorkracht wordt de zaag dan in de richting van de bediener teruggeslagen; - Wordt het zaagblad in de zaagsnede verdraaid of verkeerd afgesteld, dan kunnen de tanden van de achterste zaagbladkant in het oppervlak van het werkstuk blijven haken, waardoor het zaagblad uit de zaagvoeg naar buiten komt en terugspringt in de richting van de bediener. Een terugslag is het gevolg van een verkeerd gebruik van de zaag. Een terugslag kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven. a) Houd de zaag met beide handen vast en breng uw armen in zo'n positie dat u de kracht van de terugslag kunt opvangen. Blijf altijd aan de zijkant van het zaagblad en zorg ervoor dat het nooit in één lijn met uw lichaam komt. Bij een terugslag kan de cirkelzaag naar achteren springen, maar de bediener kan de terugslag- krachten beheersen door passende veiligheids- maatregelen te nemen.

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

4. Speciale veiligheidsinstructiesNEDERLANDSnl

c) Indien het zaagblad beklemd raakt of u het werk onderbreekt, schakel de zaag dan uit en houd hem rustig in het materiaal totdat het zaagblad tot stilstand gekomen is. Probeer nooit om de zaag uit het werkstuk te halen of hem naar achteren te trekken zolang het zaag- blad beweegt, anders kan er een terugslag plaatsvinden. Stel de oorzaak van het beklemd raken van het zaagblad vast en hef deze op. c) Wanneer u een zaag die in het werkstuk steekt weer wilt starten, centreert u het zaag- blad in de zaagvoeg en controleert u of de zaagtanden niet in het werkstuk zijn blijven haken. Klemt het zaagblad, dan kan het uit het werkstuk komen of een terugslag veroorzaken op het moment dat de zaag opnieuw wordt gestart. d) Ondersteun grote platen om het risico van een terugslag door een klemmend zaagblad te verminderen. Grote platen kunnen doorbuigen onder hun eigen gewicht. Platen dienen aan beide zijden te worden ondersteund, zowel bij de zaag- voeg als bij de rand. e) Gebruik geen stompe of beschadigde zaag- bladen. Zaagbladen met stompe of verkeerd afge- stelde tanden resulteren door een te nauwe zaag- voeg in een grotere wrijving, het klemmen van het zaagblad en een terugslag. f) Trek voor het zagen de zaagdiepte- en zaag- hoekinstellingen vast. Wanneer u tijdens het zagen de instellingen verandert, kan het zaagblad beklemd raken en treedt er mogelijk een terugslag op. g) U dient bijzonder voorzichtig te zijn bij „invalzaagsnedes“ in bestaande wanden of andere gebieden die u niet kunt inzien. Het invallende zaagblad kan bij het zagen in verborgen objecten geblokkeerd raken en een terugslag veroorzaken.

4.3 Functie van de onderste beschermkap

a) Controleer voor het gebruik altijd of de onderste beschermkap correct sluit. Gebruik de zaag niet wanneer de onderste beschermkap niet vrij kan bewegen en niet direct sluit. Klem of maak de onderste beschermkap nooit vast in een geopende positie. Wanneer de zaag per ongeluk op de grond valt, kan de onderste beschermkap worden verbogen. Open de beschermkap met de hendelen zorg ervoor dat de kap vrij beweegt en bij alle zaag- hoeken en -dieptes niet het zaagblad of andere delen raakt. b) Controleer de functie van de veer bij de onderste beschermkap. Gebruik de zaag niet zolang de onderste beschermkap en veer niet correct functioneren. Door beschadigde onder- delen, kleverige afzettingen of ophopingen van spanen werkt de onderste beschermkap trager. c) Open de onderste beschermkap alleen met de hand bij speciale zaagsnedes, zoals „inval- en hoekzaagsnedes“. Open de onderste beschermkap met de hendel (9) en laat deze los zodra het zaagblad invalt in het werkstuk. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch functioneren. d) Leg de zaag nooit op de werkbank of op de vloer zolang het zaagblad niet wordt bedekt door de onderste beschermkap. Door een onbe- schermd, nalopend zaagblad wordt de zaag tegen de zaagrichting in bewogen en zaagt hij wat hij op zijn weg tegenkomt. Let hierbij op de nalooptijd van de zaag.

4.4 Extra veiligheidsinstructies voor alle

zagen met spouwmes Functie van het spouwmes a) Gebruik het bij het spouwmes passende zaagblad. Opdat het spouwmes functioneert, moet het stamblad van het zaagblad dunner zijn dan het spouwmes en de tandbreedte meer dan de spouwmesdikte bedragen. b) Stel het spouwmes af volgens de beschrijving in deze gebruiksaanwijzing. Verkeerde afstanden, positie en afstelling kunnen tot gevolg hebben dat het spouwmes een terugslag niet effectief verhindert. c) Gebruik het spouwmes altijd, behalve bij invalsnedes. Na het maken van de invalsnede dient u het spouwmes weer te monteren. Het spouwmes is storend bij invalsnedes en kan een terugslag veroorzaken. d) Zodat het spouwmes kan functioneren, moet het zich in de zaagvoeg bevinden. Bij korte zaagsnedes heeft het spouwmes geen invloed bij het voorkomen van een terugslag. e) Gebruik de zaag niet als het spouwmes verbogen is. Een kleine storing kan al een vertragende werking hebben op het sluiten van het zaagblad.

4.5 Overige veiligheidsvoorschriften

Gebruik geen slijpschijven. Voordat er instellingen of onderhoudswerkzaam- heden uitgevoerd worden, de stekker uit het stop- contact halen. Pak de draaiende onderdelen van de machine niet vast! Verwijder spanen en dergelijke uitsluitend bij een uitgeschakelde en stilstaande machine. Draag oordoppen. Draag een veiligheidsbril. Asvergrendelingsknop alleen bij stilstaande motor indrukken. Het zaagblad mag niet door zijwaartse tegendruk afgeremd worden. De beweeglijke beschermkap mag bij het zagen niet in de teruggetrokken positie worden vastge- klemd. De beschermkap moet vrij bewogen kunnen worden en automatisch, gemakkelijk en exact in de eindstand terugkeren. Bij het zagen van materialen met sterke stofontwik- keling moet de machine regelmatig gereinigd worden. Het correct functioneren van de veilig-NEDERLANDS nl

heidsinrichtingen (bijv. de beweeglijke beschermkap) moet gewaarborgd zijn. Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest). Controleer het werkstuk op vreemde voorwerpen. Tijdens het werk steeds erop letten dat er niet in spijkers e.d. gezaagd wordt. Bij het blokkeren van het zaagblad onmiddellijk de motor uitschakelen. Probeer niet om extreem kleine werkstukken te zagen. Tijdens het bewerken moet het werkstuk goed vast- liggen en beveiligd zijn tegen verschuiven. Gebruik een zaagblad dat geschikt is voor het te zagen materiaal. Verharste of met lijmresten vervuilde zaag- bladen schoonmaken. Vuile zaagbladen leiden tot een hogere wrijving, het beklemd raken van het zaagblad en een verhoogd risico van terugslag. Zorg ervoor dat de zaagtanden niet oververhit raken. Voorkom dat het materiaal bij het zagen van kunststof smelt. Gebruik een zaagblad dat geschikt is voor het te zagen materiaal. De stofbelasting verminderen: WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn: - lood van gelode verf, - mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes. Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen. Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering). Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving. Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op. - Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Zie pagina 2. 1Voetplaat 2 Instelschroeven voor spelingsvrij glijden op de geleiderail (geleiderail niet in leveringsomvang, zie het hoofdstuk Accessoires) 3 Arrêteerschroeven (parallelaanslag) 4 Schaal (hoek voor schuin zagen) 5 Zaaglijnaanwijzer 6 Arrêteerschroeven (voor schuin zagen) 7 Parallelaanslag 8 Extra handgreep 9 Hendel (voor het terugdraaien van de beweeglijke beschermkap) * 10 Kabelinvoer 11 Blokkeerknop (inschakelen) 12 Drukschakelaar (in- en uitschakelen) 13 Handgreep 14 Aansluitstuk ( spaanafvoer) 15 Signaalaankondiging * 16 Stelknop voor de voorinstelling toerental * 17 Binnenzeskantschroef (voor de splijtwiginstelling) 18 Splijtwig 19 Markering (buitendiameter zaagblad) 20 Binnenste zaagbladflens 21 Beweeglijke beschermkap 22 Zaagblad 23 Buitenste zaagbladflens 24 Zaagblad-bevestigingsschroef 25 Stelschroef (zaagbladhoek afstellen) 26 Contramoer (zaagbladhoek afstellen) 27 Ringsleutel 28 Arrêteerschroef ( voor het instellen van de zaagsnedediepte

29 Schaal (zaagdiepte) 30 Spindelvastzetknop

• afhankelijk van de uitvoering

• Metabo S-automatic veiligheidskoppeling: Wanneer het gereedschap blijft klemmen of haken, wordt de krachtstroom naar de motor begrensd. Vanwege de daarbij optredende sterke krachten de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

6. Bijzondere productkenmerkenNEDERLANDSnl

• Snelstop van het zaagblad bij het uitschakelen van de machine door mechanische veiligheidsrem (alleen KSE 68 Plus)

• Stabiele geleideplaat van licht magnesium- spuitgietwerk

• Handgreep met slipvaste rubberen bekleding met trillingsdemping.

• Dubbelgeleide parallelaanslag, links en rechts toe te passen voor veelzijdige gebruiksmogelijkheden

• Blokkering tegen onbedoeld inschakelen van de machine

• Smeersysteem voor een lange levensduur van de tandwielkast

• Vario-Tacho-Constamatic (VTC)-volledige golfelectronica voor een traploze verandering van het toerental. Bij belasting blijft het toerental automatisch constant (alleen KSE 68 Plus)

• Stelknop voor de voorinstelling van het toerental (alleen KSE 68 Plus)

• Beveiliging tegen overbelasting door elektronische bewaking van de wikkelingstemperatuur. Lichtsignaal bij een aankomende overbelasting (alleen KSE 68 Plus)

• Externe afzuiging mogelijk: er kan een afzuigapparaat worden aangesloten

• Uitschakelkoolborstels ter bescherming van de motor

• Geleiderail als accessoire leverbaar (Bestelnr. 6.31213)

• Fijnafstelling van de machine zonder gereedschap bij gebruik met de geleiderail

Controleer voordat de machine in gebruik wordt genomen of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning. Stekker uit het stopcontact trekken voordat er enige instellingen of onderhoudswerkzaamheden uitgevoerd worden. Schakel altijd een lekstroomschakelaar (RCD) met een max. schakelstroomsterkte van 30 mA voor de machine.

7.1 Splijtwig instellen

De splijtwig (18) voorkomt dat het hout zich tijdens het zagen achter het zaagblad sluit en het zaagblad inklemt. Daardoor zou een terugslag kunnen ontstaan. De splijtwig moet zodanig ingesteld zijn dat de afstand tussen zijn inwendige ronding en de tandkrans van het zaagblad niet groter dan 5 mm is. De splijtwig zo instellen dat het diepste punt van het zaagblad niet meer dan 5 mm onder de onderkant van de splijtwig uitsteekt. Zie afbeelding pagina 2. Voor het verstellen de binnenzeskantschroef (17) losdraaien, de juiste afstanden tot het zaagblad instellen en de binnenzeskantschroef weer vastdraaien.

7.2 Zaagdiepte instellen

Voor het instellen de arrêteerschroef (28) losdraaien. Het motordeel tegen de geleideplaat (1) tillen of laten zakken. De ingestelde zaagdiepte kan op de schaal (29) afgelezen worden. De arrêteerschroef (28) weer vastdraaien. De meest effectieve instelling van de zaagdiepte is zodanig dat de tanden van het zaagblad met niet meer dan een halve tandhoogte onder het werkstuk uitsteken. Zie afbeelding pagina 3. De spankracht van de arrêteerschroef (28) kan worden ingesteld. Hiervoor de schroef van de hendel draaien. De hendel afnemen en tegen de klok in verspringend terugplaatsen. Met de schroef bevestigen. Er dient op te worden gelet dat de diepte van de zaagsnede bij een geopende hendel gemakkelijk ingesteld kan worden.

7.3 Zaagblad schuin zetten voor schuin

zagen Voor het instellen de beide arrêteerschroeven (6) losdraaien. Het motordeel tegen de geleiderail neigen. De ingestelde hoek kan op de schaal (4) afgelezen worden. Eerst de voorste en dan de achterste arrêteerschroef (6) weer vastdraaien.

zaagbladhoek is in de fabriek ingesteld. Wanneer het zaagblad bij 0° zich niet in een rechte hoek t.o.v. de geleiderail bevindt: De arrêteerschroeven (6) losdraaien. De contramoer (26) losdraaien en met de stelschroef (25) de zaagbladhoek corrigeren. Vervolgens de contramoer weer vastdraaien. De beide arrêteerschroeven (6) weer vastdraaien.

7.5 Toerental voorinstellen

Met de stelknop (16) het toerental instellen. Aanbevolen toerental, zie pag. 2.

7.6 Afzuigaansluiting / Spaanafvoer instellen

De aansluiting (14) kan voor het afzuigen of de spaanafvoer in de gewenste stand gedraaid worden. Hiervoor de aansluiting tot aan de aanslag inschuiven, draaien en weer uittrekken. De aansluiting kan in 45° stappen draaibestendig vastgezet worden. Afzuiging van zaagspanen: Voor het afzuigen van zaagspanen een geschikt afzuigapparaat met afzuigslang op de machine aansluiten.

8.1 In- en uitschakelen

Inschakelen: blokkeerknop (11) indrukken en vasthouden, de drukschakelaar (12) indrukken. Uitschakelen: drukschakelaar (12) loslaten.

8.2 Signaalaankondiging (KSE 68 Plus)

De signaalaankondiging (15) licht tijdens het inschakelen kort op en geeft aan dat het apparaat ingeschakeld is. Licht de signaalaankondiging

7. Inbedrijfstelling, instellen

8. GebruikNEDERLANDS nl

tijdens het werk op, dan wordt er een overbelasting gesignaliseerd. De machine ontlasten.

8.3 Tips voor het werk

Het netsnoer zo leggen dat de zaagsnede ongehinderd kan worden uitgevoerd. Het netsnoer kan hiervoor via de kabelinvoer (10) worden geleid. De markeringen (19) dienen als hulp bij het aanzetten tegen het werkstuk en bij het zagen. Bij de maximale zaagdiepte wordt bij benadering de buitendiameter van het zaagblad en daarmee het zaagbereik gemarkeerd. Schakel de machine niet in of uit terwijl het zaagblad het werkstuk raakt. Laat het zaagblad eerst het volle toerental bereiken voordat u de snede uitvoert. Bij het aanzetten van de handcirkelzaag wordt de beweeglijke beschermkap door het werkstuk teruggedraaid. KSE 68 Plus: Om het aanzetten tegen het werkstuk te vergemakkelijken kan de beweeglijke beschermkap handmatig met de hendel (9) teruggedraaid worden. Tijdens het zagen de machine niet uit het materiaal nemen wanneer het zaagblad draait. Eerst het zaagblad tot stilstand laten komen. Bij blokkeren van het zaagblad de machine onmiddellijk uitschakelen. Zagen volgens aftekening: hiervoor dient de zaaglijn-aanwijzer (5). De breedte van de zaaglijn- aanwijzer komt ongeveer overeen met de breedte van het zaagblad. Zagen volgens een aan het werkstuk bevestigde lijst: om een exacte snijrand te krijgen, kan men een lijst op het werkstuk aanbrengen en de handcirkelzaag met behulp van de geleideplaat (1)langs deze lijst leiden. Zagen met parallelaanslag: Voor snedes parallel aan een rechte kant. De parallelaanslag (7) kan vanaf weerskanten in de houder geplaatst worden. Bij het instellen letten op de parallelliteit t.o.v. het zaagblad. Eerst de voorste en dan de achterste arrêteerschroef (3) vastdraaien. De nauwkeurige zaagbreedte kan het beste vastgesteld worden aan de hand van een proefzaagsnede. Voor zaagsnedes parallel aan een rechte rand van het werkstuk: De parallelaanslag (7) zo inzetten dat de aanslaglijst naar beneden wijst. Voor zaagsnedes parallel aan een rechte kant op het werkstuk: De parallelaanslag (7) zo inzetten dat de aanslaglijst naar boven wijst.

8.4 Zagen met geleiderail 6.31213

Voor op de millimeter precieze, rechte en splintervrije snijkanten. De antisliplaag zorgt voor een veilig plaatsen van de geleideplaat op het werkstuk en beschermt het werkstukoppervlak tegen krassen. Door aanslagen op de geleiderail kan de machine bij invalsnedes worden aangelegd en kunnen zaagsnedes met gelijkblijvende lengte worden uitgevoerd. Geleiderail 6.31213 z ie het hoofdstuk Accessoires. De parallelaanslag (7) kan, afhankelijk van de toepassing en de breedte van de houtstroken, van rechts of links in de opberghouder worden geplaatst. Zagen van zeer smalle stroken hout: De parallelaanslag (7) van rechts in de opberghouder plaatsen. De machine regelmatig reinigen. Daarbij de ventilatiesleuven van de motor met een stofzuiger uitzuigen. De beweeglijke beschermkap (21) regel- matig met perslucht reinigen (veiligheidsbril dragen). Deze moet vrij bewogen kunnen worden en automatisch, gemakkelijk en exact in de eind- stand terugkeren. Zaagbladwissel Stekker uit het stopcontact trekken, voordat enige instelling of onderhoudswerkzaamheden uitgevoerd worden. - De asvergrendelingsknop (30) indrukken en vasthouden. Zaagas langzaam met de in de zaagblad-bevestigingsschroef (24) geplaatste ringsleutel draaien, tot de vergrendeling vastklikt. - De zaagblad-bevestigingschroef (24) tegen de klok in uitdraaien. - De buitenste zaagbladflens (23) aanbrengen. De beweeglijke beschermkap (21) terugtrekken en het zaagblad (22) wegnemen. - De steunvlakken tussen de binnenste zaagbladflens (20), het zaagblad (22), de buitenste zaagbladflens (23) en zaagblad- bevestigingsschroef (24) moeten schoon zijn. Voor een goede werking van de veiligheidskoppeling moet de zaagblad- bevestigingschroef (24) bij het contactvlak met het zaagblad met een dunne vetfilm bedekt zijn. Met een multi-purpose vet (DIN 51825 - ME / HC 3/4 K -30) bijvetten. - Nieuw zaagblad plaatsen. Letten op juiste draairichting. De draairichting is m.b.v. pijlen op zaagblad en beschermkap aangegeven. - De buitenste zaagbladflens (23) aanbrengen. - De zaagblad-bevestigingsschroef (24) goed vastdraaien. Alleen scherpe, onbeschadigde zaagbladen gebruiken. Geen gebarsten of vervormde zaagbladen gebruiken. Geen zaagbladen gebruiken waarvan het basiselement dikker of waarvan de zaagbreedte kleiner is dan de dikte van de splijtwig. Geen zaagbladen van hooggelegeerd snelarbeidsstaal (HSS) gebruiken. Geen zaagbladen gebruiken die niet voldoen aan de karakteristieken.

10. OnderhoudNEDERLANDSnl

Het zaagblad moet geschikt zijn voor het onbelaste toerental. Gebruik een zaagblad dat geschikt is voor het te zagen materiaal. Zaagbladen die zijn ontworpen voor het zagen van hout of dergelijke materialen, moeten voldoen aan EN 847-1. Gebruik uitsluitend originele Metabo toebehoren. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Compleet accessoireprogramma zie www.metabo.com of hoofdcatalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman worden uitgevoerd! Een defecte stroomkabel mag alleen worden vervangen door een speciale, orginele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service. Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Onderdeellijsten kunt u downloaden via www.metabo.com. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebe- horen. Alleen voor EU-landen: Geef uw elektrische gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische appa- raten en de vertaling hiervan in de nationale wetge- ving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu- vriendelijke wijze te worden afgevoerd. Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbehouden.

• =toerental onder belasting

45° =max. zaagdiepte (45°) A =hoek voor schuin zagen instelbaar D =zaagbladdiameter d =zaagblad-asgatdiameter a = max. basiselementdikte van het zaagblad b =snijkantbreedte van het zaagblad c =splijtwigdikte m=gewicht Meetgegevens volgens de norm EN 62841. Machine van beveiligingsklasse II ~ Wisselstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereed- schap of het inzetgereedschap kan de daadwerke- lijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 62841:

h, D =trillingsemissiewaarde (zagen van spaanplaat)

h,D =onzekerheid (trilling) Karakteristiek A-gekwalificeerd geluidsniveau

= onzekerheid Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden. Draag gehoorbescherming!

• Energierijke hoogfrequente storingen kunnen toerentalschommelingen veroorzaken. Deze verdwijnen weer zodra de storingen afgenomen zijn.
