KÄYTTÖOHJE KSE 68 Plus METABO

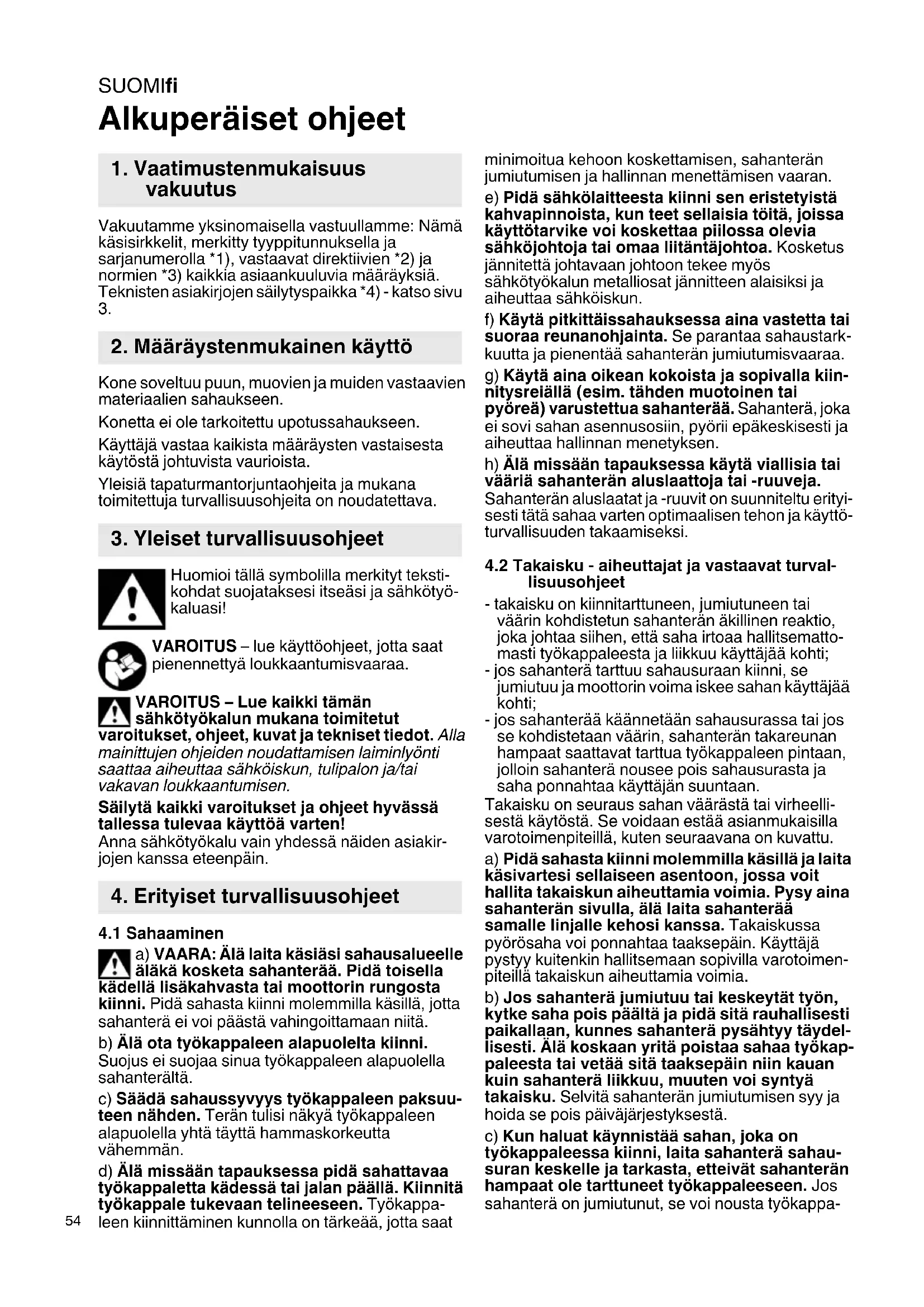

Alkuperäiset ohjeet Vakuutamme yksinomaisella vastuullamme: Nämä käsisirkkelit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) - katso sivu

Kone soveltuu puun, muovien ja muiden vastaavien materiaalien sahaukseen. Konetta ei ole tarkoitettu upotussahaukseen. Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava. Huomioi tällä symbolilla merkityt teksti- kohdat suojataksesi itseäsi ja sähkötyö- kaluasi! VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa. VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet hyvässä tallessa tulevaa käyttöä varten! Anna sähkötyökalu vain yhdessä näiden asiakir- jojen kanssa eteenpäin.

a) VAARA: Älä laita käsiäsi sahausalueelle äläkä kosketa sahanterää. Pidä toisella kädellä lisäkahvasta tai moottorin rungosta kiinni. Pidä sahasta kiinni molemmilla käsillä, jotta sahanterä ei voi päästä vahingoittamaan niitä. b) Älä ota työkappaleen alapuolelta kiinni. Suojus ei suojaa sinua työkappaleen alapuolella sahanterältä. c) Säädä sahaussyvyys työkappaleen paksuu- teen nähden. Terän tulisi näkyä työkappaleen alapuolella yhtä täyttä hammaskorkeutta vähemmän. d) Älä missään tapauksessa pidä sahattavaa työkappaletta kädessä tai jalan päällä. Kiinnitä työkappale tukevaan telineeseen. Työkappa- leen kiinnittäminen kunnolla on tärkeää, jotta saat minimoitua kehoon koskettamisen, sahanterän jumiutumisen ja hallinnan menettämisen vaaran. e) Pidä sähkölaitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai omaa liitäntäjohtoa. Kosketus jännitettä johtavaan johtoon tekee myös sähkötyökalun metalliosat jännitteen alaisiksi ja aiheuttaa sähköiskun. f) Käytä pitkittäissahauksessa aina vastetta tai suoraa reunanohjainta. Se parantaa sahaustark- kuutta ja pienentää sahanterän jumiutumisvaaraa. g) Käytä aina oikean kokoista ja sopivalla kiin- nitysreiällä (esim. tähden muotoinen tai pyöreä) varustettua sahanterää. Sahanterä, joka ei sovi sahan asennusosiin, pyörii epäkeskisesti ja aiheuttaa hallinnan menetyksen. h) Älä missään tapauksessa käytä viallisia tai vääriä sahanterän aluslaattoja tai -ruuveja. Sahanterän aluslaatat ja -ruuvit on suunniteltu erityi- sesti tätä sahaa varten optimaalisen tehon ja käyttö- turvallisuuden takaamiseksi.

4.2 Takaisku - aiheuttajat ja vastaavat turval-

lisuusohjeet - takaisku on kiinnitarttuneen, jumiutuneen tai väärin kohdistetun sahanterän äkillinen reaktio, joka johtaa siihen, että saha irtoaa hallitsematto- masti työkappaleesta ja liikkuu käyttäjää kohti; - jos sahanterä tarttuu sahausuraan kiinni, se jumiutuu ja moottorin voima iskee sahan käyttäjää kohti; - jos sahanterää käännetään sahausurassa tai jos se kohdistetaan väärin, sahanterän takareunan hampaat saattavat tarttua työkappaleen pintaan, jolloin sahanterä nousee pois sahausurasta ja saha ponnahtaa käyttäjän suuntaan. Takaisku on seuraus sahan väärästä tai virheelli- sestä käytöstä. Se voidaan estää asianmukaisilla varotoimenpiteillä, kuten seuraavana on kuvattu. a) Pidä sahasta kiinni molemmilla käsillä ja laita käsivartesi sellaiseen asentoon, jossa voit hallita takaiskun aiheuttamia voimia. Pysy aina sahanterän sivulla, älä laita sahanterää samalle linjalle kehosi kanssa. Takaiskussa pyörösaha voi ponnahtaa taaksepäin. Käyttäjä pystyy kuitenkin hallitsemaan sopivilla varotoimen- piteillä takaiskun aiheuttamia voimia. b) Jos sahanterä jumiutuu tai keskeytät työn, kytke saha pois päältä ja pidä sitä rauhallisesti paikallaan, kunnes sahanterä pysähtyy täydel- lisesti. Älä koskaan yritä poistaa sahaa työkap- paleesta tai vetää sitä taaksepäin niin kauan kuin sahanterä liikkuu, muuten voi syntyä takaisku. Selvitä sahanterän jumiutumisen syy ja hoida se pois päiväjärjestyksestä. c) Kun haluat käynnistää sahan, joka on työkappaleessa kiinni, laita sahanterä sahau- suran keskelle ja tarkasta, etteivät sahanterän hampaat ole tarttuneet työkappaleeseen. Jos sahanterä on jumiutunut, se voi nousta työkappa-

1. Vaatimustenmukaisuus

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMI fi

leesta pois tai aiheuttaa takaiskun, kun saha käyn- nistetään uudelleen. d) Tue suuret levyt pienentääksesi takaiskun vaaraa sahanterän jumiutumistapauksessa. Suuret levyt voivat taipua oman painonsa alla. Levyt on tuettava molemmilta puolilta, sekä sahausuran läheltä että reunoilta. e) Älä käytä tylsiä tai viallisia sahanteriä. Sahanterät, joiden hampaat ovat tylsät tai väärässä asennossa, aiheuttavat liian kapean sahausuran takia enemmän kitkaa, sahanterän jumiutumisen ja takaiskun. f) Kiristä ennen sahausta sahaussyvyyden ja sahauskulman säätimet. Jos muutat säätöjä sahauksen aikana, sahanterä voi jumiutua ja aiheuttaa takaiskun. g) Ole erityisen varovainen tehdessäsi "upotussahauksia" valmiina oleviin seiniin tai muihin ei-näkyvillä oleviin kohtiin. Sahanterä voi tarttua upotussahauksessa piilossa olevaan esineeseen ja aiheuttaa takaiskun.

4.3 Alasuojuksen toiminta

a) Tarkasta ennen jokaista käyttökertaa, sulkeutuuko alasuojus virheettömästi. Älä käytä sahaa, jos alasuojus ei liiku vapaasti ja sulkeudu välittömästi. Älä missään tapauk- sessa kiinnitä alasuojusta avattuun asentoon. Jos saha putoaa vahingossa lattialle, alasuojus saattaa vääntyä. Avaa suojus vivulla ja varmista, että se pääsee liikkumaan vapaasti ja ettei se kosketa sahanterää eikä muitakaan osia missään sahauskulmassa ja -syvyydessä. b) Tarkasta alasuojuksen jousen toiminta. Huollata saha ennen käyttöä, jos alasuojus tai jousi eivät toimi virheettömästi. Vialliset osat, liimamaiset epäpuhtaudet ja koneeseen kerään- tynyt sahanpuru hidastavat alasuojuksen toimintaa. c) Avaa alasuojus kädellä vain erikoissa- hausten yhteydessä, kuten "upotus- ja kulma- sahauksissa". Avaa alasuojus vivulla (9) ja päästä se vapaaksi heti kun sahanterä uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alasuojuksen tulee toimia automaattisesti. d) Älä laita sahaa työpöydälle tai lattialle ilman että alasuojus peittää sahanterän. Suojaa- maton, jälkikäyvä sahanterä liikuttaa sahaa sahaus- suuntaa vastaan ja sahaa kaiken tielleen osuvan. Huomioi sahan jälkikäyntiaika.

4.4 Lisäturvallisuusohjeet kaikkiin

halkaisukiilan kanssa tehtäviin sahauksiin Halkaisukiilan toiminta a) Käytä halkaisukiilalle sopivaa sahanterää. Jotta halkaisukiila vaikuttaa, sahanterän lehden on oltava ohuempi kuin halkaisijakiila ja hammasväli suurempi kuin halkaisijakiilan paksuus. b) Säädä halkaisukiila tämän käyttöoppaan mukaan. Väärät välit, asema ja kohdistus voivat olla syynä siihen, että halkaisukiila ei estä takaiskua tehokkaasti. c) Käytä aina halkaisukiilaa, paitsi upotussahauksissa. Asenna halkaisukiila upotussahauksen jälkeen takaisin paikalleen. Halkaisukiila häiritsee upotussahauksia tehtäessä ja voi aiheuttaa takaiskun. d) Jotta halkaisukiila voi toimia, sen on oltava sahausurassa. Lyhyissä leikkauksissa halkaisukiila on tehoton takaiskun estämisessä. e) Älä käytä sahaa, jos halkaisukiila on taipunut. Jo pienikin häiriö voi hidastaa suojuksen sulkeutumista.

4.5 Lisäturvallisuusohjeet

Älä käytä hiomalaikkoja. Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista. Älä koske pyörivään terään! Poista lastut ja muut epäpuhtaudet vain silloin, kun kone on pysäytetty. Käytä kuulonsuojaimia. Käytä suojalaseja. Karan lukitusnuppia saa painaa ainoastaan silloin, kun moottori on pysähdyksissä. Sahanterää ei saa jarruttaa painamalla sitä vastaan sivusta. Liikkuvaa suojusta ei saa lukita sahausta varten taaksevedettyyn asentoon. Liikkuvan suojuksen täytyy olla vapaasti liikutettava ja sen täytyy palata automaattisesti, kevyesti ja tarkasti pääteasentoonsa. Sahattaessa voimakkaasti pölyä synnyttäviä mate- riaaleja kone täytyy puhdistaa säännöllisesti. Suoja- varusteiden (esim. liikkuva suojus) moitteeton toiminta täytyy taata. Aineita, joita työstettäessä muodostuu terveydelle vaarallista pölyä tai höyryä (esim. asbesti), ei saa työstää. Tarkasta työkappale epäpuhtauksien varalta. Huolehdi töiden yhteydessä siitä, ettet sahaa nauloihin tms. Sammuta moottori välittömästi, jos sahanterä jumiutuu. Älä yritä sahata erittäin pieniä kappaleita. Työstettävä kappale täytyy olla tukevasti kiinnitet- tynä, niin ettei se pääse missään tapauksessa siirty- mään paikaltaan. Käytä sellaista sahanterää, joka soveltuu sahatta- valle materiaalille. Puhdista hartsin tai liimajäämien tahrimat sahanterät. Likaiset sahanterät lisäävät kitkaa, voivat aiheuttaa sahanterän jumiutumisen ja lisäävät takaiskuvaaraa. Vältä sahanterän hammaskärkien ylikuumene- mista. Vältä työstettävän materiaalin sulamista sahatessasi muovia. Käytä sellaista sahanterää, joka soveltuu sahattavalle materiaalille.SUOMIfi

Pölyrasituksen vähentäminen: VAROITUS – Jotkut pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita haittoja lisääntymiskykyä koskien. Esimerkkejä näistä kemikaaleista ovat: - lyijy lyijyä sisältävistä maaleista - mineraalipöly muureista, sementistä tai muista muuriaineista - arseeni ja kromi kemiallisesti käsitellystä puusta. Oma riskisi näiden kuormituksesta riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttamien kuormitusten vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksytyissä suojavarusteissa, esim. töille tarkoitetuilla pölynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia. Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöön. Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat määräykset ja kansalliset direktiivit (esim. työturvallisuusmääräykset, hävittäminen). Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön. Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää. Käytä sopivaa pölynimuria. Vähennä pölyn muodostumista seuraavasti: - Älä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin. - Käytä imuria ja/tai ilmanpuhdistinta. - Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä. - Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä. Katso sivu 2. 1Ohjauslevy 2 Säätöruuvit välyksettömän liukumisen säätämiseksi ohjainkiskolla (ohjainkisko ei kuulu toimitussisältöön, ks. luku Lisätarvikkeet) 3 Kiinnitysruuvit (suuntaisvaste) 4 Asteikko (viistosahauskulma) 5 Sahausuran osoitin 6 Kiinnitysruuvit (viistosahaukset) 7 Suuntaisvaste 8 Lisäkahva 9 Vipu (liikkuvan suojuksen kääntämistä varten) * 10 Kaapeliohjain 11 Lukitusnuppi (päällekytkentä) 12 Painokytkin (päälle- ja poiskytkentä) 13 Kahva 14 Putkiliitäntä ( sahanpurun poisto) 15 Signaalinäyttö * 16 Säätöpyörä kierrosluvun esivalintaan * 17 Kuusiokoloruuvi (halkaisukiilan säätöön) 18 Halkaisukiila 19 Merkintä (sahanterän ulkohalkaisija) 20 Sahanterän sisälaippa 21 Liikkuva suojus 22 Sahanterä 23 Sahanterän ulkolaippa 24 Sahanterän kiinnitysruuvi 25 Säätöruuvi (sahanterän kulman säätö) 26 Vastamutteri (sahanterän kulman säätö) 27 Kuusioavain 28 Kiinnitysruuvi ( sahaussyvyyden säätöön

• riippuu varustuksesta

• Metabo S-automatic varmuuskytkin: Jos terä jää puristuksiin tai tarttuu kiinni, moottorin voimansiirtoa rajoitetaan. Näissä tapauksissa syntyvien suurien voimien takia pidä koneesta kiinni aina sen kummastakin kahvasta, seiso tukevassa asennossa ja työskentele keskittyneesti.

• Sahanterän pikapysäytys, kun kone kytketään pois päältä mekaanisella varmuusjarrulla (vain KSE 68 Plus)

• Kevyestä magnesiumpainevalusta valmistettu tukeva ohjauslevy

• Tärinöitä vaimentava, tukevan otteen takaava kumipäällyste kahvassa

• Kaksitoiminen suuntaisvaste, sopii sekä vasemmalle että oikealle puolelle, takaa monipuoliset käyttömahdollisuudet

• Koneen tahattoman käynnistämisen estävä salpa

• Vaihteen pitkän käyttöiän takaava voitelujärjestelmä

• Vario-Tacho-Constamatic (VTC)- täysaaltoelektroniikka kierrosluvun portaattomaan muuttamiseen. Kierrosluku pysyy kuormituksen yhteydessä automaattisesti vakiona (vain KSE 68 Plus)

• Säätöpyörä kierrosluvun esivalintaa varten (vain KSE 68 Plus)

• Ylikuormitussuojaus käämilämpötilan elektronisella valvonnalla. Valosignaali ylikuormituksen uhatessa (vain KSE 68 Plus)

• Erillinen pölynpoisto mahdollinen: laitteeseen voidaan liittää imuri

• Moottoria suojaavat itselaukeavat hiiliharjat

• Ohjainkisko saatava lisätarvikkeena (tilausnumero 6.31213)

• Koneen työkaluton hienosäätö ohjainkiskon 6.31213 päällä käytettäessä

6. Tuotteen erityisominaisuudetSUOMI fi

Ennen käyttöönottoa on verrattava, vastaako konekilvessä ilmoitettu verkkojännite ja verkkotaajuus paikallisen sähköverkon arvoja. Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista. Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maks. laukeamisvirta on 30 mA.

7.1 Halkaisukiilan säätö

Halkaisukiila (18) estää, että puu sahattaessa lukkiutuu sahanterän taakse ja puristaa sahanterää. Se voisi johtaa takaiskuun. Halkaisukiila täytyy säätää siten, että sen sisäpyöristyksen ja sahanterän hammaskehän keskinäinen väli on korkeintaan 5 mm. Säädä halkaisukiila niin, että sahanterän syvin kohta ulottuu korkeintaan 5 mm halkaisukiilan alareunan alapuolelle. Katso kuva sivulla 2. Irrota kuusiokoloruuvi (17) säätämistä varten, säädä oikeat etäisyydet sahanterään ja kiristä kuusiokoloruuvi uudelleen.

7.2 Sahaussyvyyden säätö

Avaa kiinnitysruuvi (28) ennen säätöä. Nosta tai laske moottoriosaa ohjauslevyyn (1) nähden. Säädetty sahaussyvyys nähdään asteikolta (29). Kierrä kiinnitysruuvi (28) jälleen pitävästi paikalleen. Sahaussyvyys kannattaa säätää niin, että sahanterän hampaat ulottuvat korkeintaan puolen hammaskorkeuden verran työkappaleen alapuolelle. Katso kuva sivulla 3. Kiinnitysruuvin (28) kiristysvoimaa voidaan säätää. Ruuvaa sitä varten vivun ruuvi irti. Ota vipu pois ja aseta vastapäivään siirrettynä paikalleen. Kiinnitä ruuvilla. Tällöin tulee varmistaa, että vivun ollessa auki sahaussyvyyden säätö sujuu kevyesti.

7.3 Sahanterän asetus viistoon

viistosahauksia varten Avaa säätöä varten molemmat kiinnitysruuvit (6). Kallista moottoriosaa ohjauslevyä vasten. Säädetty kulma voidaan lukea asteikolta (4). Kiristä ensin etumainen ja sitten taempi kiinnitysruuvi (6) taas pitävästi paikoilleen.

7.4 Sahanteräkulman korjaus

Sahanteräkulma on säädetty tehtaalla. Jos asetuksella 0° sahanterä ei ole suorassa kulmassa ohjauslevyyn nähden: Avaa kiinnitysruuvit (6). Avaa vastamutteri (26) ja korjaa säätöruuvilla (25) sahanteräkulmaa. Kiristä sen jälkeen vastamutteri taas pitävästi paikalleen. Kiristä molemmat kiinnitysruuvit (6) taas pitävästi paikoilleen.

7.5 Kierrosluvun esivalinta

Esivalitse kierrosluku säätöpyörällä (16). Suositellut kierrosluvut ks. sivu 2.

7.6 Imuliitännän / sahanpurun poiston säätö

Liitäntää (14) voidaan kääntää haluttuun suuntaan imurointia tai sahanpurun poispuhallusta varten. Työnnä sitä varten liitäntä sisään vasteeseen asti, käännä sitä ja vedä jälleen ulospäin. Liitäntä voidaan lukita paikalleen 45° askelin. Sahanpurun imurointi: Liitä koneeseen sahanpurun imurointiin sopiva imuletkulla varustettu imuri.

8.1 Päälle-/poiskytkentä

Päällekytkeminen: Paina lukitusnuppi (11) sisään ja pidä siinä asennossa, paina sitten painokytkintä (12) . Poiskytkeminen: Vapauta painokytkin (12).

8.2 Signaalinäyttö (KSE 68 Plus)

Signaalinäyttö (15) syttyy hetkeksi päällekytkennän yhteydessä ja ilmoittaa toimintavalmiudesta. Jos signaalinäyttö syttyy työskentelyn aikana, tällöin se ilmoittaa ylikuormituksesta. Lopeta koneen kuormittaminen.

Pidä verkkokaapelia niin, että pystyt sahamaan esteettä. Verkkokaapeli voidaan sitä varten kiinnittää kaapeliohjaimeen (10). Merkinnät (19) ovat avuksi asetettaessa laite työkappaleelle ja sahauksen yhteydessä. Maksimisahaussyvyydellä ne ilmoittavat suunnilleen sahanterän ulkohalkaisijan ja siten sahausalueen. Älä kytke konetta päälle tai pois, kun sahanterä koskettaa työkappaletta. Anna sahanterän saavuttaa ensin suurin nopeutensa, ennen kuin aloitat sahaamisen. Käsipyörösahalla sahattaessa työstettävä kappale työntää liikkuvan suojuksen taaksepäin. KSE 68 Plus: Jotta laite olisi helpompi asettaa työkappaleelle, voit kääntää liikkuvan suojuksen kädellä vivun (9) avulla taaksepäin. Kun sahaat, älä nosta konetta pois työkappaleesta sahanterän pyöriessä. Anna sahanterän ensin pysähtyä kokonaan. Jos sahanterä jumiutuu, kytke kone välittömästi pois päältä. Sahaus suoraa viivaa pitkin: Tässä käytetään apuna sahausuran osoitinta (5). Sahausuran osoittimen leveys vastaa suurinpiirtein sahanterän leveyttä. Sahaus työkappaleeseen kiinnityn listan mukaan: Tarkan sahausreunan saavuttamiseksi työkappaleeseen voidaan kiinnittää lista ja käsipyörösahaa ohjataan ohjauslevyllä (1) tätä listaa pitkin. Sahaaminen suuntaisvasteen kanssa: Sahauksiin, jotka tehdään yhdensuuntaisesti suoraan reunaan nähden.

7. Käyttöönotto, säätö

Kaksitoiminen suuntaisvaste (7) voidaan asettaa pitimiin molemmilla puolilla. Huomioi säätöä tehdessäsi yhdensuuntaisuus sahanterään nähden. Kiristä ensin etumainen ja sitten taempi kiinnitysruuvi (3) pitävästi paikoilleen. Tarkka sahausleveys määritetään parhaiten koesahauksella. Sahaaminen yhdensuuntaisesti työkappaleen suoraan reunaan nähden: Aseta suuntaisvaste (7) niin, että rajoitinlista osoittaa alaspäin. Sahaaminen yhdensuuntaisesti työkappaleen päällä olevaan suoraan reunaan nähden: Aseta suuntaisvaste (7) niin, että rajoitinlista osoittaa ylöspäin.

8.4 Sahaaminen ohjainkiskon 6.31213

kanssa Millintarkkojen, suorien ja siistien sahausreunojen tekemiseen. Liukumista estävä pinnoite takaa hyvän tuen ja suojaa työkappaleita naarmuuntumiselta. Ohjainkiskon vasteiden avulla upotussahauksissa voidaan tehdä tasapituisia sahausuria. Ohjainkisko 6.31213 k s. luku Lisätarvikkeet. Suuntaisvaste (7) voidaan asentaa sovellustavan ja sahausleveyden mukaan oikealta tai vasemmalta pitimeensä. Erittäin kapeiden siivujen sahaus: Aseta suuntaisvaste (7) oikealta pitimeensä. Puhdista kone säännöllisesti. Ime tässä yhtey- dessä moottorin tuuletusraot puhtaaksi pölynimu- rilla. Puhdista liikkuva suojus (21) säännöllisesti paineilmalla (käytä suojalaseja). Sen täytyy olla vapaasti liikuteltava ja palata automaattisesti, kevyesti ja tarkasti pääteasentoonsa. Sahanterän vaihto Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista. - Paina karan lukitusnupista (30) ja pidä se painettuna. Käännä sahan akselia hitaasti sahanterän kiinnitysruuviin (24) laitetulla kuusioavaimella, kunnes lukitus lukkiutuu. - Ruuvaa sahanterän kiinnitysruuvi (24) vastapäivään irti. - Ota sahanterän ulkolaippa (23) pois. Vedä liikkuva suojus (21) taaksepäin ja ota sahanterä (22) pois. - Sahanterän sisälaipan (20), sahanterän (22), sahanterän ulkolaipan (23) ja sahanterän kiinnitysruuvin (24) välillä olevien vastepintojen täytyy olla puhtaita. Sahanterän kiinnitysruuvin (24) sahanterää koskettava pinnat täytyy rasvata ohuelti varmuuskytkimen moitteettoman toiminnan takaamiseksi. Voitele yleisrasvalla (DIN 51825 - ME / HC 3/4 K -30). - Asenna uusi sahanterä. Huomioi oikea pyörintäsuunta. Pyörintäsuunta on ilmoitettu sahanterässä ja suojuksessa olevilla nuolilla. - Laita sahanterän ulkolaippa (23) paikalleen. - Kiristä sahanterän kiinnitysruuvi (24). Käytä ainoastaan teräviä ja vauriottomia sahanteriä. Älä käytä murtuneita tai vääntyneitä sahanteriä. Älä käytä sahanteriä, joiden perusrunko on paksumpi tai joiden leikkuuleveys on pienempi kuin halkaisukiilan paksuus. Älä käytä runsasseosteisesta pikateräksestä (HSS) valmistettuja sahanteriä. Älä käytä sellaisia sahanteriä, jotka eivät vastaa ilmoitettuja tyyppitietoja. Sahanterän täytyy sopia koneen ilman kuormitusta saavuttamalle kierrosluvulle. Käytä sellaista sahanterää, joka soveltuu sahattavalle materiaalille. Sahanterien, jotka on suunniteltu puun ja samankaltaisten materiaalien sahaamiseen, pitää olla standardin EN 847-1 vaatimusten mukaisia. Käytä ainoastaan alkuperäisiä Metabo-lisätarvik- keita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai pääluettelo. Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Viallisen verkkojohdon saa vaihtaa ainoastaan erityiseen Metabon alkuperäiseen verkkojohtoon, joka on saatavissa Metabo-huollon kautta. Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com. Varaosalistat voit imuroida osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakka- usten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Loppuun käytetyt sähkötyökalut on kerättävä erikseen talteen ja ohjattava ympäristöä säästävään kierrätykseen käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja paikallisten lakimää- räysten mukaisesti.

13. YmpäristönsuojeluSUOMI fi

Selityksiä sivulla 3 oleville tiedoille. Pidämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.

• =kierrosluku kuormittamattomana

• =kierrosluku kuormitettuna

45° =maks. sahaussyvyys (45°) A =säädettävä viistosahauskulma D =sahanterän halkaisija d =sahanterän reiän halkaisija a =sahanterän maks. perusvahvuus b =sahanterän leikkuusärmän leveys c =halkaisukiilan paksuus m=paino Mittausarvot ilmoitettu EN 62841 mukaan. Suojausluokan II kone ~ Vaihtovirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuh- teista, sähkötyökalun kunnosta tai käyttötarvik- keesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormi- tuksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaami- seen vaadittavat toimenpiteet. Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 62841 mukaan:

h,D =epävarmuus (värähtely) Tyypillinen A-painotettu äänitaso

= epävarmuus Käytössä melutaso voi ylittää 80 dB(A). Käytä kuulonsuojaimia!

• Voimakkaat korkeataajuuksiset häiriöt voivat aiheuttaa kierroslukuvaihteluita. Nämä häviävät heti kun häiriöt ovat vaimentuneet.
