MANUAL DE UTILIZADOR KSE 68 Plus METABO

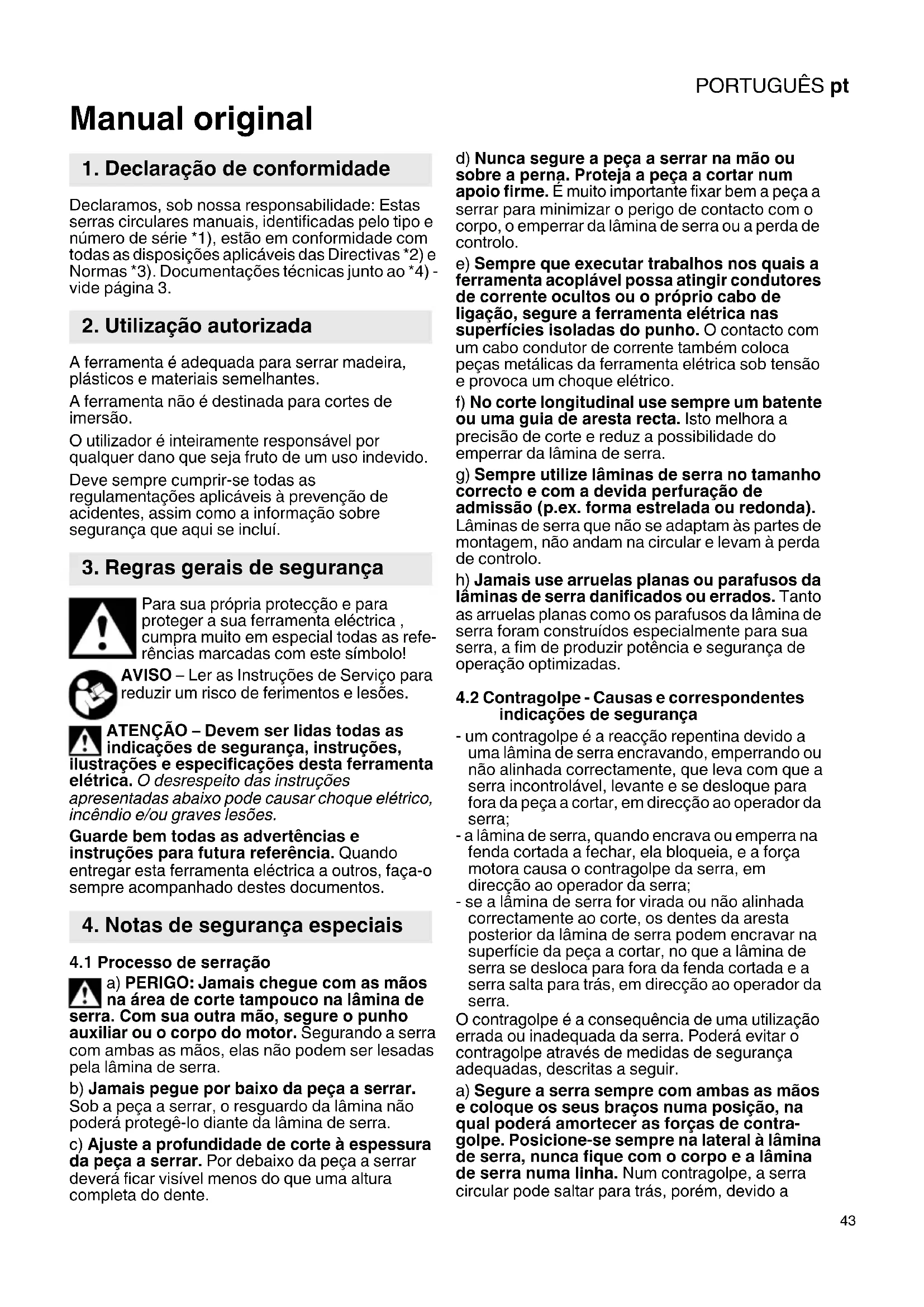

Manual original Declaramos, sob nossa responsabilidade: Estas serras circulares manuais, identificadas pelo tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas junto ao *4) - vide página 3. A ferramenta é adequada para serrar madeira, plásticos e materiais semelhantes. A ferramenta não é destinada para cortes de imersão. O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido. Deve sempre cumprir-se todas as regulamentações aplicáveis à prevenção de acidentes, assim como a informação sobre segurança que aqui se incluí. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as refe- rências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. ATENÇÃO – Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos.

4.1 Processo de serração

a) PERIGO: Jamais chegue com as mãos na área de corte tampouco na lâmina de serra. Com sua outra mão, segure o punho auxiliar ou o corpo do motor. Segurando a serra com ambas as mãos, elas não podem ser lesadas pela lâmina de serra. b) Jamais pegue por baixo da peça a serrar. Sob a peça a serrar, o resguardo da lâmina não poderá protegê-lo diante da lâmina de serra. c) Ajuste a profundidade de corte à espessura da peça a serrar. Por debaixo da peça a serrar deverá ficar visível menos do que uma altura completa do dente. d) Nunca segure a peça a serrar na mão ou sobre a perna. Proteja a peça a cortar num apoio firme. É muito importante fixar bem a peça a serrar para minimizar o perigo de contacto com o corpo, o emperrar da lâmina de serra ou a perda de controlo. e) Sempre que executar trabalhos nos quais a ferramenta acoplável possa atingir condutores de corrente ocultos ou o próprio cabo de ligação, segure a ferramenta elétrica nas superfícies isoladas do punho. O contacto com um cabo condutor de corrente também coloca peças metálicas da ferramenta elétrica sob tensão e provoca um choque elétrico. f) No corte longitudinal use sempre um batente ou uma guia de aresta recta. Isto melhora a precisão de corte e reduz a possibilidade do emperrar da lâmina de serra. g) Sempre utilize lâminas de serra no tamanho correcto e com a devida perfuração de admissão (p.ex. forma estrelada ou redonda). Lâminas de serra que não se adaptam às partes de montagem, não andam na circular e levam à perda de controlo. h) Jamais use arruelas planas ou parafusos da lâminas de serra danificados ou errados. Tanto as arruelas planas como os parafusos da lâmina de serra foram construídos especialmente para sua serra, a fim de produzir potência e segurança de operação optimizadas.

4.2 Contragolpe - Causas e correspondentes

indicações de segurança - um contragolpe é a reacção repentina devido a uma lâmina de serra encravando, emperrando ou não alinhada correctamente, que leva com que a serra incontrolável, levante e se desloque para fora da peça a cortar, em direcção ao operador da serra; - a lâmina de serra, quando encrava ou emperra na fenda cortada a fechar, ela bloqueia, e a força motora causa o contragolpe da serra, em direcção ao operador da serra; - se a lâmina de serra for virada ou não alinhada correctamente ao corte, os dentes da aresta posterior da lâmina de serra podem encravar na superfície da peça a cortar, no que a lâmina de serra se desloca para fora da fenda cortada e a serra salta para trás, em direcção ao operador da serra. O contragolpe é a consequência de uma utilização errada ou inadequada da serra. Poderá evitar o contragolpe através de medidas de segurança adequadas, descritas a seguir. a) Segure a serra sempre com ambas as mãos e coloque os seus braços numa posição, na qual poderá amortecer as forças de contra- golpe. Posicione-se sempre na lateral à lâmina de serra, nunca fique com o corpo e a lâmina de serra numa linha. Num contragolpe, a serra circular pode saltar para trás, porém, devido a

1. Declaração de conformidade

2. Utilização autorizada

medidas de precaução adequadas, o operador da serra pode resistir às forças de impacto. b) No caso em que a lâmina de serra encravar ou quando interromper a operação, desligue sempre a serra e mantenha-a segura dentro da peça a cortar, até a paralisação total da lâmina de serra. Jamais tente retirar a serra da peça a cortar ou puxá-la para trás enquanto a lâmina de serra está em movimento, de contrário poderá haver um contragolpe. Verifique e elimine a causa do encravamento da lâmina de serra. c) Se pretende rearrancar a serra presa numa peça a serrar, centralize a lâmina de serra na fenda serrada e verifique se os dentes não estão encravados na peça a serrar. Se a lâmina de serra emperra, pode deslocar-se para fora da peça a serrar ou causar um contragolpe durante o rearranque da serra. d) Providencie um apoio para placas grandes a fim de evitar o risco de um contragolpe devido ao emperrar da lâmina de serra. As placas grandes podem curvar-se sob seu próprio peso. Estas placas devem ser apoiadas em ambos os lados, tanto próximo à fenda de corte como na borda. e) Nunca utilize lâminas de serra embotadas ou danificadas. As lâminas de serra com dentes embotados ou mal alinhados, devido a uma fenda serrada demasiada estreita, causam uma maior fricção, o emperrar da lâmina e um contragolpe. f) Antes de serrar, aperte bem os ajustes de profundidade de corte e de ângulo de corte. Se durante o serra, alterarem-se os ajustes, a lâmina de serra pode emperrar e causar um contragolpe. g) Proceda com maior cuidado no caso de "recortes" em paredes montadas ou outras áreas não apercebidas. Durante o corte, a lâmina no recorte pode bloquear em objectos ocultos e causar um contragolpe.

4.3 Função do resguardo da lâmina inferior

a) Antes de cada utilização, verifique se o resguardo da lâmina inferior fecha devida- mente. Jamais utilize a serra quando o resguardo da lâmina inferior não for livremente móvel e não fechar imediatamente. Nunca bloqueie ou amarre o resguardo da lâmina infe- rior na posição aberta. Se por um acaso a serra cair no chão, o resguardo da lâmina inferior pode entortar. Abra o resguardo pela alavanca e certi- fique-se de seu movimento livre e de que não toca a lâmina de serra ou outras partes a qualquer ângulo de corte ou profundidade de corte. b)Verifique a função da mola para o resguardo da lâmina inferior. Providencie a manutenção da serra quando o resguardo da lâmina inferior e a mola não funcionarem devidamente. Peças danificadas, depósitos grudentes ou acumulações de aparas retardam o funcionamento do resguardo da lâmina inferior. c) Abra o resguardo da lâmina inferior a mão, apenas para cortes especiais como "cortes imersos e angulares". Abra o resguardo da lâmina inferior com a alavanca (9), e solte-a logo após o ataque da lâmina de serra na peça a cortar. Para todas as demais operações de corte, o resguardo da lâmina inferior deve funcionar auto- maticamente. d) Não deposite a lâmina sobre a bancada de trabalho ou no piso, sem que o resguardo infe- rior da lâmina cobre a lâmina de serra. Uma lâmina de serra desprotegida, funcionando por inércia, movimenta a serra contra o sentido de corte e corta o que lhe vem a caminho. Portanto, observe o tempo do funcionamento por inércia da serra.

4.4 Indicações de segurança adicionais para

todas as serras com cunha abridora Função da cunha abridora

Utilize a lâmina de serra adequada para a cunha abridora. Para que a cunha abridora produza o devido efeito, a lâmina base da lâmina de serra deverá ser mais fina que a cunha abridora e a largura dos dentes deverá ser superior à espessura da cunha abridora. b) Ajuste a cunha abridora conforme descrito neste manual de instruções. As distâncias, o posicionamento ou o alinhamento errados podem fazer com que a cunha abridora não consiga evitar um contragolpe de forma eficiente. c) Use sempre a cunha abridora, exceto em cortes de imersão. Volte a montar a cunha abridora após o corte de imersão. A cunha abridora incomoda nos cortes de imersão e pode provocar um contragolpe. d) Para que a cunha abridora possa atuar deverá encontrar-se na fenda de corte. Em cortes curtos, a cunha abridora é incapaz de evitar um contragolpe. e) Não opere a serra com a cunha abridora deformada. Até mesmo uma pequena avaria pode retardar o fecho do resguardo de proteção.

4.5 Demais indicações de segurança

Não utilize discos abrasivos. Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada de rede. Não pegar na ferramenta em rotação! Remover serradura e semelhantes apenas quando a ferra- menta eléctrica estiver parada. Utilize protecção auditiva. Use óculos de protecção. Carregue no botão de bloqueio do veio apenas com o motor totalmente parado. A lâmina de serra não deve ser travada contra- apertando-a lateralmente. O resguardo móvel da lâmina não deve ser fixo na posição retraída durante o corte. O resguardo móvel da lâmina deve permanecer livremente móvel, podendo voltar por si, fácil e exactamente à sua posição limite.PORTUGUÊS pt

Durante o corte de materiais com intensa formação de pó, a ferramenta deve ser limpa regularmente. Deverá ser garantido o devido funcionamento dos equipamentos de protecção (p.ex. resguardo móvel da lâmina). Matérias que durante o tratamento geram pós ou vapores nocivos à saúde (p.ex. asbesto) não devem ser tratados. Verifique se há corpos estranhos na peça a ser trabalhada. Durante a operação, deve sempre cuidar para não cortar em pregos ou semelhantes. A um bloqueio da lâmina de serra, deve desligar imediatamente o motor. Não tentar serrar peças extremamente pequenas. A peça a ser trabalhada deve estar apoiada firme- mente e protegida contra deslizes durante o trata- mento. Utilizar a lâmina de serra adequada para o respec- tivo material a cortar. Limpar lâminas de serra sujas com resina ou cola. Lâminas de serra sujas causam uma maior fricção, bloqueiam a lâmina e aumentam o perigo de contragolpe. Evite um superaquecimento das pontas dos dentes da serra. Evite a fundição do material ao serrar plásticos. Utilizar a lâmina de serra adequada para o respectivo material a cortar. Reduzir os níveis de pó: ATENÇÃO - Alguns pós causados por lixamento com papel de lixa, serragem, retificação, perfuração e outros trabalhos contêm produtos químicos conhecidos por causar cancro, anomalias congénitas ou outros problemas reprodutivos. Alguns exemplos destes produtos químicos são: - chumbo de tintas com chumbo, - pó mineral de tijolo, cimento e outros materiais de construção civil e - arsénio e crómio de madeiras com tratamento químico. O risco para si depende da frequência da realização deste tipo de trabalhos. Para reduzir a sua exposição a estes produtos químicos: trabalhe em áreas bem ventiladas e com equipamento de proteção individual homologado como, por exemplo, máscaras contra pó concebidas para filtrar partículas microscópicas. O mesmo se aplica a pó de outros materiais como, por exemplo, alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são, p. ex., reações alérgicas, doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e disposições nacionais válidas para o seu material, pessoal, caso de utilização e local de utilização (p. ex., disposições relativas a segurança no trabalho, eliminação). Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Ver Página 2. 1Base-guia 2 Parafusos de ajuste para deslize sem folgas sobre a calha-guia (a calha-guia não consta no volume de fornecimento, veja Capítulo Acessórios) 3 Parafusos de fixação (guia paralela) 4 Escala (ângulo de corte inclinado) 5Mostrador de corte 6 Parafusos de fixação (cortes inclinados) 7 Guia paralela 8 Punho adicional 9 Alavanca (para retornar o resguardo móvel da lâmina) * 10 Guia do cabo 11 Botão de travamento (ligar) 12 Gatilho (Liga-Desliga) 13 Punho 14 Bocal ( extracção de serradura) 15 Indicação sinalizadora * 16 Regulador para pré-selecção de rotações 17 Parafuso sextavado interno (para ajuste da cunha abridora) 18 Cunha abridora 19 Marcação (diâmetro exterior da lâmina de serra) 20 Flange da lâmina de serra interior 21 Resguardo móvel da lâmina 22 Lâmina de serra 23 Flange exterior da lâmina de serra 24 Parafuso de fixação para lâmina de serra 25 Parafuso de afinação (ajuste do ângulo da lâmina de serra) 26 Contraporca (ajuste do ângulo da lâmina de serra) 27 Chave sextavada 28 Parafuso de fixação ( para ajuste da profundidade de corte

29 Escala (profundidade de corte) 30 Botão de bloqueio do veio

• conforme equipamento

• Embraiagem automática de segurança Metabo S-automatic: se a ferramenta em utilização prender ou emperrar, é limitada a corrente de força ao motor. Devido às forças que surgem através destas altas forças, sempre deverá segurar a ferramenta com ambas as mãos e nos punhos previstos, manter uma posição segura e trabalhar com toda concentração.

• Paragem rápida da lâmina de serra no desligamento da ferramenta devido ao travão de segurança mecânico (apenas KSE 68 Plus)

• Placa de guia de magnésio leve moldada sob pressão

• Amortecimento de vibrações devido ao emborrachamento resistente na zona do punho.

• Guia paralela dupla, para montagem à esquerda e à direita, para diversas possibilidades de aplicação

• Bloqueio para ligação não intencional da máquina

• Sistema de lubrificação por duração da engrenagem

• Vario-Tacho-Constamatic (VTC)-sistema electrónico de onda plena para mudança de rotação sem estágios. A um carregamento, a rotação permanece automaticamente constante (apenas KSE 68 Plus)

• Regulador para pré-selecção de rotações (apenas KSE 68 Plus)

• Protecção contra sobrecarga devido ao controlo electrónico da temperatura da bobina. Sinal de luz a um início de sobrecarga (apenas KSE 68 Plus)

• Possibilidade de aspiração externa: pode-se conectar um aspirador

• Escovas de carvão auto-stop para protecção do motor

• Calha-guia para fornecimento como acessório (código para pedido 6.31213)

• Ajuste fino da máquina sem necessidade de chave para aplicação sobre a calha-guia 6.31213 Antes de ligar o cabo de alimentação, verifique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta. Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada da rede. Ligar sempre previamente um disjuntor de protecção FI (RCD) com uma corrente de disparo máx. de 30 mA.

7.1 Ajustar a cunha abridora

A cunha abridora (18) evita com que a madeira se feche logo atrás da lâmina de serra durante o corte, emperrando a lâmina de serra. O que poderia causar um impacto inverso. A cunha abridora deve ser ajustada, de modo que a distância entre seu arredondamento interno e a cremalheira da lâmina de serra não seja maior que 5 mm. Ajustar a cunha abridora de modo que o ponto mais profundo da lâmina de serra não sobressai a mais de 5 mm por sobre a aresta inferior da cunha abridora. Vide figura na página 2. Para reajustar, soltar o parafuso sextavado interno (17), ajustar as distâncias correctas à lâmina de serra e apertar novamente o parafuso sextavado interno.

7.2 Ajustar a profundidade do corte

Para ajustar, solte o parafuso fixador (28). Erguer ou baixar a parte do motor contra a placa de guia (1). A profundidade de corte ajustada pode ser deduzida da escala (29). Apertar novamente o parafuso fixador (28). Um ajuste da profundidade de corte é adequado, de modo que os dentes da lâmina de serra não sobressaem por mais da metade da altura dos dentes, da peça a ser cortada. Vide figura na página 3. É possível ajustar a força de aperto do parafuso fixador (28). Para isso, desandar o parafuso da alavanca. Retirar a alavanca e montá-la deslocada, no sentido anti-horário. Fixar com o parafuso. Nisso, deve observar-se de que quando aberta a alavanca, o ajuste da profundidade de corte é de andamento fácil.

7.3 Inclinar a lâmina de serra para cortes

inclinados Desapertar ambos os parafusos de fixação (6) para proceder ao ajuste. Inclinar o motor contra a placa de guia. É possível ler o ângulo ajustado na escala (4). Voltar a apertar primeiro o parafuso de fixação dianteiro (6) e depois o posterior.

7.4 Corrigir o ângulo da lâmina de serra

ângulo da lâmina de serra encontra-se ajustado de fábrica. Se a 0°, a lâmina de serra não se encontrar num ângulo recto à placa de guia: desapertar os parafusos de fixação (6). Desapertar a contraporca (26) e corrigir o ângulo da lâmina de serra com o parafuso de ajuste (25). Em seguida, voltar a apertar a contraporca. Voltar a apertar ambos os parafusos de fixação (6).

7.5 Pré-selecção das rotações

Pré-seleccionar as rotações no regulador (16). Rotações recomendadas veja Página 2.

7.6 Ajuste do bocal de extracção de poeiras /

extracção de aparas Para aspiração ou extracção de serradura, o bocal (14) pode ser rodado à posição pretendida. Para o efeito, inserir o bocal até parar, rodar e puxar novamente para fora. O bocal pode ser retido seguramente em estágios de 45°.

6. Características especiais do

7. Entrada em operação, ajustesPORTUGUÊS pt

Aspiração de serradura: para a aspiração de serradura, deve conectar à máquina a um aspirador adequado com mangueira de aspiração.

8.1 Ligar e desligar

Ligar: carregar no botão de travamento (11) e segurar, de seguida accionar o gatilho (12). Desligar: soltar o gatilho (12).

8.2 Indicação sinalizadora (KSE 68 Plus)

A indicação sinalizadora (15) acende ligeiramente ao ligar a ferramenta, sinalizando seu estado de prontidão. Se a indicação sinalizadora acender durante a operação, é sinalizada uma sobrecarga. Reduzir a carga da ferramenta.

8.3 Indicações sobre a operação

Posicionar o cabo de alimentação de modo que não possa incomodar o corte. Para o efeito, o cabo de alimentação pode ser mantido com a guia para cabo (10). As marcações (19) servem de apoio para a aplicação na peça a serrar e durante o corte. Para profundidade máxima de corte, elas marcam aproximadamente o diâmetro exterior da lâmina de serra, e com isso a zona de corte. Não ligue ou desligue a ferramenta enquanto que a lâmina ainda toca na peça a cortar. Antes de iniciar o corte, aguarde até a lâmina de serra atingir a plena rotação. Colocando a serra circular manual ao corte, o resguardo móvel da lâmina é girado de volta através da peça. KSE 68 Plus: para facilitar a aplicação na peça a serrar, pode-se retornar manualmente o resguardo móvel da lâmina com a alavanca (9). Durante o corte não deve retirar a ferramenta do material a cortar com a lâmina de serra em rotação. Aguardar sempre a paralisação da lâmina de serra. A um bloqueio da lâmina de serra, deve desligar imediatamente a ferramenta. Serrar conforme fenda superficial recta: para tal serve o mostrador de corte (5). A largura do mostrador de corte corresponde mais ou menos a largura da lâmina de serra. Serrar conforme ripa fixa sobre a peça a serrar: para obter uma aresta de corte exacta, pode-se fixar uma ripa sobre a peça a serrar e guiar a serra circular manual com a placa guia (1) ao longo desta ripa. Cortar com guia paralela: para cortes paralelos em relação a uma aresta recta. É possível montar a guia paralela dupla (7) de ambos os lados na sua fixação. No ajuste, observar o paralelismo em relação à lâmina de serra. Apertar primeiro o parafuso de fixação dianteiro (3) e depois o posterior. A largura de corte exacta deverá apurar por meio de um corte de teste. Para cortes paralelos em relação a uma aresta recta da peça: montar a guia paralela (7) de modo que a régua de encosto indique para baixo. Para cortes paralelos em relação a uma aresta recta sobre a peça: montar a guia paralela (7) de modo que a régua de encosto indique para cima.

8.4 Cortar com a calha-guia 6.31213

Para cortes milimétricos, rectilíneos e sem lascar em arestas de corte. O revestimento antiderrapante providencia um apoio seguro e serve à peça de corte como protecção contra riscos. Devido aos batentes sobre a calha-guia, a ferramenta pode ser apoiada no caso de recortes, para poder-se efectuar cortes com igual comprimento. Calha-guia 6.31213 veja Capítulo Acessórios. A guia paralela (7) pode ser montada à direita ou à esquerda na sua fixação, consoante caso de aplicação e largura de corte. Cortar secções muito estreitas: montar a guia paralela (7) à direita na sua fixação. Limpar regulamente a ferramenta eléctrica. Nisso, aspirar as aberturas de ventilação do motor com um aspirador de pó. Limpar regularmente o resguardo móvel da lâmina (21) com ar comprimido (usar óculos de protecção). Este deve permanecer livremente móvel, podendo voltar por si, fácil e exactamente à sua posição limite. Substituição da lâmina de serra Antes de iniciar qualquer manutenção ou ajuste, puxe a ficha da tomada da rede. - Premir o botão de bloqueio do veio (30) e mantê- lo premido. Girar lentamente o veio da serra com a chave sextavada interna no parafuso de fixação da lâmina de serra (24), até o engate do bloqueio. - Desandar o parafuso de fixação da lâmina de serra (24) no sentido anti-horário. - Retirar o flange exterior da lâmina de serra (23). Puxar o resguardo móvel da lâmina (21) para trás e retirar a lâmina de serra (22). - As áreas de apoio entre o flange interno da lâmina de serra (20), a lâmina de serra (22), o flange externo da lâmina de serra (23) e o parafuso de fixação da lâmina de serra (24) devem estar limpas. Para se garantir a função devida da embraiagem automática de segurança, o parafuso de fixação da lâmina de serra (24), na superfície de contacto à lâmina de serra, deve ficar coberto por uma película de óleo. Usar um óleo multi-uso (DIN 51825 - ME / HC 3/4 K -30). - Montagem de uma nova lâmina de serra. Dar atenção ao devido sentido de rotação. O sentido

10. ManutençãoPORTUGUÊSpt

de rotação encontra-se marcado por setas sobre a lâmina de serra e o resguardo. - Montar o flange exterior da lâmina de serra (23). - Apertar bem o parafuso de fixação da lâmina de serra (24). Utilizar apenas lâminas de serra afiadas e sem danificações. Jamais utilizar lâminas de serra fissuradas ou que alteraram a sua forma. Não utilizar lâminas de serra com espessura do corpo básico maior, ou com largura de corte menor do que a espessura da cunha abridora. Não utilizar lâminas de serra de aço rápido em alta liga (HSS). Não utilizar lâminas de serra que não correspondam aos dados característicos indicados. A lâmina de serra deve ser adequada para as rotações em vazio. Utilizar a lâmina de serra adequada para o respectivo material a cortar. As lâminas de serra previstas para o corte de madeira ou materiais semelhantes devem corresponder com a norma EN 847-1. Utilize apenas acessórios Metabo genuínos. Só deve utilizar acessórios que cumprem as requi- sições e os dados de identificação, indicados nestas Instruções de Serviço. Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal. As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado! Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que está disponível a partir do serviço de assistência da Metabo. Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças de repo- sição no site www.metabo.com. Siga as determinações nacionais em relação à remoção e destruição ecológica de resíduos assim como, em relação à reciclagem de ferramentas usadas, embalagens e acessórios. Só para países da UE: Não deitar as ferra- mentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2012/19/EU sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferra- mentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologica- mente correcta. Há mais notas explicativas na página 3. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico.

45° =Profundidade máx. de corte (45°) A =Ângulo de corte inclinado ajustável D =Diâmetro da lâmina de serra d =Diâmetro de furo da lâmina de serra a =Espessura máx. do corpo básico da lâmina de serra b =Largura de corte da lâmina de serra c =Espessura da cunha abridora m=Peso Valores medidos de acordo com a norma EN 62841. Ferramenta eléctrica da classe de protecção II ~Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). Valor da emissão Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de compará- los com diversas outras ferramentas eléctricas. Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de medidas de protecção, p.ex. medidas a nível de organização. Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 62841:

h, D =Valor da emissão de vibrações (cortar placa de aglomerado de madeira)

h,D =Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

= Nível de pressão sonora

= Nível de energia sonora

= Insegurança Durante a operação, o nível de ruído pode passar de 80 dB(A). Utilizar protecções auriculares.

• Interferências de altas frequências e de elevada energia podem causar oscilações nas rotações. Estas oscilações desaparecem, logo que as interferências desvanecerem.

13. Protecção do meio-ambiente
