| Merk | Metabo |
| Model | STB 18 L 90 |
| Producttype | Draadloze decoupeerzaag |
| Voeding | Li-Ion 18 V accu (niet inbegrepen) |
| Nominale spanning | 18 V |
| Pendelbeweging | 4 verstelbare standen (0 tot III) |
| Variabele snelheid | Ja, met schijf |
| Schuine zaagsnede | Ja, tot 45° |
| Zaagbladvastzetsysteem | Gereedschapsloze klemhendel |
| Splinterbeschermingsplaat | Verwijderbaar, voor zuivere zaagsneden |
| Stofafzuiging | Afzuigbuis voor aansluiting op stofzuiger |
| Accucapaciteitsindicator | LED-indicatielampjes op de accu |
| Gewicht (met lichte accu) | Ongeveer 1,7 kg |
| Handgreep | Ergonomisch met geïsoleerde gripzone |
| Trekker | Met continue loop knop |
| Beschermkap | Beschermt het zaagblad in rust |
| Parallel- en cirkelgeleider | Verkrijgbaar als accessoire (niet inbegrepen) |
| Bescherming tegen onbedoeld contact | Beschermbeugel |
| Onderhoud | Regelmatig openingen reinigen, ondersteuningsrol smeren |
| Bedrijfstemperatuur | -20 °C tot 50 °C |
Veelgestelde vragen - STB 18 L 90 METABO
Gebruikersvragen over STB 18 L 90 METABO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Zaag in PDF-formaat gratis! Vind uw handleiding STB 18 L 90 - METABO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. STB 18 L 90 van het merk METABO.
GEBRUIKSAANWIJZING STB 18 L 90 METABO
nl Oorspronkelijke gebruiksaanwijzing 19

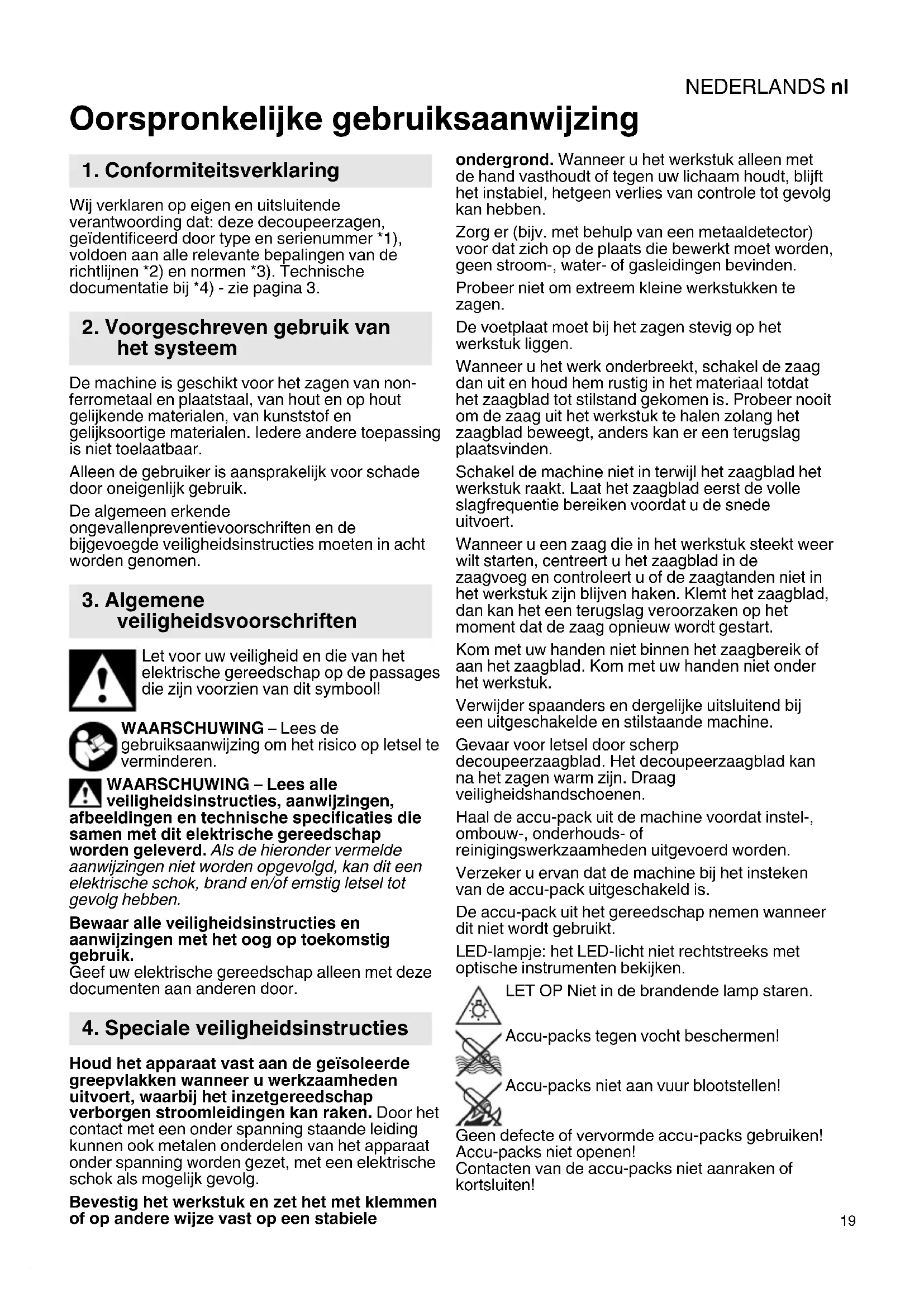

Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigen en uitsluitende verantwoording dat: deze decoupeerzagen, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.
2. Voorgeschreven gebruik van het systeem
De machine is geschikt voor het zagen van non-ferrometaal en plaatstaal, van hout en op hout gelijkende materialen, van kunststof en gelijksoortige materialen. ledere andere toepassing is niet toelaatbaar.
Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.
De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.
3. Algemene veiligheidsvoorschriften
Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zijn voorzien van dit symbool!
WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen,eldingen en technische specificaties die en met dit elektrische gereedschap den geleverd. Als de hieronder vermelde vijzingen niet worden opgevolgd, kan dit een rische schok, brand en/of ernstig letsel tot lg hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.
Geef uw elektrische gereedschap alleen met deze documenten aan anderen door.
4. Speciale veiligheidsinstructies
Houd het apparaat vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert, waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als mogelijk gevolg.
Bevestig het werkstuk en zet het met klemmen of op andere wijze vast op een stabiele
ondergrond. Wanneer u het werkstuk alleen met de hand vasthoudt of tegen uw lichaam houdt, blijft het instabiel, hetgeen verlies van controle tot gevolg kan hebben.
Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.
Probeer niet om extreem kleine werkstukken te zagen.
De voetplaat moet bij het zagen stevig op het werkstuk liggen.
Wanneer u het werk onderbreekt, schakel de zaag dan uit en houd hem rustig in het materiaal totdat het zaagblad tot stilstand gekomen is. Probeer nooit om de zaag uit het werkstuk te halen zolang het zaagblad beweegt, anders kan er een terugslag plaatsvinden.
Schakel de machine niet in terwijl het zaagblad het werkstuk raakt. Laat het zaagblad eerst de volle slagfrequentie bereiken voordat u de snede uitvoert.
Wanneer u een zaag die in het werkstuk steekt weer wilt starten, centreert u het zaagblad in de zaagvoeg en controleert u of de zaagtanden niet in het werkstuk zijn blijven haken. Klemt het zaagblad, dan kan het een terugslag veroorzaken op het moment dat de zaag opnieuw wordt gestart.
Kom met uw handen niet binnen het zaagbereik of aan het zaagblad. Kom met uw handen niet onder het werkstuk.
Verwijder spaanders en dergelijke uitsluitend bij een uitgeschakelde en stilstaande machine.
Gevaar voor letsel door scherp decoupeerzaagblad. Het decoupeerzaagblad kan na het zagen warm zijn. Draag veiligheidshandschoenen.
Haal de accu-pack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.
Verzeker u ervan dat de machine bij het insteken van de accu-pack uitgeschakeld is.
De accu-pack uit het gereedschap nemen wanneer dit niet wordt gebruikt.
LED-lampje: het LED-licht niet rechtstreeks met optische instrumenten bekijken.
LET OP Niet in de brandende lamp staren.
Accu-packs tegen vocht beschermen!
Accu-packs niet aan vuur blootstellen!
Geen defecte of vervormde accu-packs gebruiken! Accu-packs niet openen!
Contacten van de accu-packs niet aanraken of kortsluiten!
NEDERLANDSnl
Uit defecte li-ion accu-packs kan een licht zure, brandbare vloeistof lekken!
Wanneer er accuvloeistof uit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er
accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en neem onmiddellijk contact met een arts op voor behandeling!
Bij een defecte machine moet u de accu-pack uit de machine halen.
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
- lood van loodhoudende verf,
- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).
Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.
Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de afvoerluchtstroom van de machine niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten,
- een afzuiginstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.
- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.
Transport van Li-lon-accu-packs:
Op de verzending van li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van li-ion accu-packs moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.
- Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).
5. Overzicht
Zie pagina 2.
1 Spanhendel voor bevestiging van het zaagblad
2 Zaagblad-spaninrichting
3 Zaagblad-steunrol
4 Zaagblad *
5 Voetplaat
6 Beveiligingsplaatje tegen spaanbreuk *
7 Veiligheidsbeugel ter bescherming van onbedoeld contact met het zaagblad
8 Beschermkap
9 Instelhendel voor pendelbeweging
10 Stelknop voor instelling van de slagfrequentie
11 Vergrendelknop (continue inschakeling) *
12 Drukschakelaar *
13 Schakelschuif*
14 Handgreep
15 Knop voor de ontgrendeling van de accu-pack
16 Knop voor de indicatie van de capaciteit *
17 Capaciteits- en signaalindicatie *
18 Accupack *
19 Afzuigaansluitstuk *
20 Sleutelvak
21 Zeskantsleutel
22 Sokkel met indicatie van de ingestelde zaaghoek
23 Schroef voor het verstellen van de voetplaat
* afhankelijk van de uitvoering/niet in de leveringsomvang inbegrepen/afhankelijk van het model
6. Ingebruikneming
6.1 Accu-pack
De accu-pack (18) vóór gebruik opladen.
Laad de accu-pack bij capaciteitsverlies weer op.
U vindt de instructies voor het opladen van de accupack in de gebruiksaanwijzing van de Metabo-acculader.
Accu-packs hebben een capaciteits- en signaalindicatie (17) (afhankelijk van de uitvoering):
- Druk op knop (16) waarna de laadtoestand wordt aangegeven door de LED-lampen.
- Wanneer een led-lampje knippert, is de accu-pack bijna leeg en moet weer worden opgeladen.
6.2 Accu-pack verwijderen, plaatsen
Verwijderen:
Knop voor de accu-pack-ontgrendeling (15) indrukken en accu-pack (18) verwijderen.
Plaatsen:
Accu-pack (18) erop schuiven totdat het vast klikt.
6.3 Beveiligingsplaatje tegen spaanbreuk inbrengen
Gevaar voor letsel door scherp decoupeerzaagblad. Bij het inzetten van het iligingsplaatje tegen spaanbreuk (6) dient het blad te zijn verwijderd.
Machine omdraaien, de voetplaat wijst naar boven Het beveiligingsplaatje tegen spaanbreuk van voren uit erin schuiven, hierbij rekening houden met de volgende 2 punten:
- De gladde kant van het plaatje wijst naar boven.
- De uitsparing wijst naar achteren (in richting accupack).
Wanneer u met een aangebrachte beschermingsplaat (zie hoofdstuk Accessoires 9.) werkt, plaats dan het beveiligingsplaatje tegen spaanbreuk in de beschermingsplaat.
6.4 Zaagblad plaatsen
Gevaar voor letsel door scherp decoupeerzaagblad. Het decoupeerzaagblad
kan na het zagen warm zijn. Draag veiligheidshandschoenen.
Gebruik een zaagblad dat geschikt is voor het te zagen materiaal.
- Spanhendel (1) tot aan de aanslag naar voren draaien en vasthouden.
- Zaagblad (4) tot aan de aanslag inbrengen. Let er hierbij op dat de zaagtanden naar voren wijzen en het zaagblad goed in de groef van de zaagbladsteunrol (3) ligt.
- Spanhendel (1) loslaten. (Hij draait automatisch in zijn uitgangspositie terug. Het zaagblad is nu stevig gespannen).
6.5 Zaagblad uitnemen
Let op, de decoupeerzaag bij het uitnemen van het zaagblad niet op personen richten.
- Spanhendel (1) tot aan de aanslag naar voren draaien, het zaagblad wordt door de veerkracht uitgeworpen.
6.6 Zagen met stofafzuiging
- Afzuigaansluitstuk (19) plaatsen. Een geschikt afzuigapparaat aansluiten.
- Voor een optimaal stofzuig-vermogen schuift u de beschermkap (8) naar beneden.
6.7 Zagen zonder stofafzuiging
- Met naar boven geschoven beschermkap (8) werken.
6.8 Schuine zaagsnede
Beschermkap (8) naar boven schuiven, beveiligingsplaatje tegen spaanbreuk (6) verwijderen. Deze onderdelen kunnen bij schuine zaagsnedes niet gebruikt worden.
- Schroef (23) losdraaien.
-
Voetplaat (5) enigszins naar voren schuiven en draaien.
-
De voetplaat (5) daarna weer naar achteren schuiven en tot één van de aanslagen van 45° verdraaien.
Een andere hoek m.b.v. een hoekmeter instellen. - De schroef (23) weer aantrekken.
7. Gebruik
7.1 Pendelbeweging instellen
Met de instelhendel (9) de gewenste pendelbeweging instellen.
Stand "0" = pendelbeweging is uitgeschakeld
Stand "III" = maximale pendelbeweging
Aanbevolen instelwaarden, zie pag. 3.
De optimale instelling is het beste vast te stellen door deze in de praktijk uit te proberen.
7.2 Maximale slagfrequentie instellen
De maximale slagfrequentie met de stelknop (10) instellen. Dit is ook tijdens het gebruik mogelijk.
Aanbevolen instelwaarden, zie pag. 3.
De optimale instelling is het beste vast te stellen door deze in de praktijk uit te proberen.
7.3 In-/uitschakelen, continue inschakeling (ST 18 L 90)
Voorkom onverhoeds starten: schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt gehaald of wanneer sprake is geweest van een stroomonderbreking.
Bij continue inschakeling draait de machine door wanneer hij uit uw handen wordt getrokken. Houd de machine daarom altijd met beide handen aan de handgreep vast, zorg ervoor dat u stevig staat en werk geconcentreerd.
Inschakelen: schakelschuif (13) naar voren schuiven. Voor een langdurige inschakeling vervolgens naar beneden klappen tot hij vastklikt.
Uitschakelen: op het achterste uiteinde van de schakelschuif (13) drukken en loslaten.
7.4 In-/uitschakelen, continue inschakeling (STB 18 L 90)
Inschakelen: drukschakelaar (12) indrukken.
Uitschakelen: drukschakelaar (12) loslaten.
Continue inschakeling: bij een ingedrukte drukschakelaar (12) de vergrendelknop (11) indrukken en de drukschakelaar (12) loslaten. Om de machine uit te schakelen de drukschakelaar (12) opnieuw indrukken en weer loslaten.
Bij continue inschakeling draait de machine door wanneer hij uit uw handen wordt getrokken. Houd de machine daarom altijd met beide handen vast aan de hiervoor bestemde handgrepen, zorg ervoor dat u stevig staat en werk geconcentreerd.
8. Reiniging, onderhoud
Haal de accu-pack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.
De machine regelmatig reinigen. Daarbij de ventilatiesleuven van de motor met een stofzuiger uitzuigen.
De zaagblad-spaninrichting (2) regelmatig en grondig met perslucht uitblazen.
Indien nodig de openingen achter de zaagbladsteunrol (3) en het afzuigaansluitstuk (16) reinigen.
Van tijd tot tijd een druppel olie op de zaagbladsteunrol (3) druppelen.
9. Toebehoren
Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accu-packs en toebehoor.
Gebruik alleen een toebehoren dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.
Toebehoren stevig aanbrengen. Als de machine wordt gebruikt in een houder: de machine veilig bevestigen. Verlies van controle kan tot letsel leiden.
Zie pagina 4.
A Cirkel- en parallelgeleiding
B Beschermingsplaat (voorkomt dat gevoelige werkstukoppervlakken bekrast worden)
C Laders
D Accu-packs met verschillende capaciteiten.
Koop alleen accu-packs met een spanning die overeenkomt met uw elektrische gereedschap.
9.1 Cirkel- en parallelgeleiding aanbrengen
Voor het zagen van cirkelvormen ( ∅ 100 - 360 mm) en voor zaagsnedes parallel aan een rand (max. 210 mm).
Cirkelgeleiding aanbrengen (zie afb. I)
- De stangen van de cirkel- en parallelgeleiding zijdelings in de voetplaat schuiven. (De centreerpunt (c) wijst naar beneden.)
- Gewenste radius (d) instellen.
- Schroef (b) aantrekken.
- De knop zo draaien, dat de in zaagrichting achterste centreerpunt (c) is uitgeschoven. Deze steekt u in het midden van de cirkel.
Parallelgeleiding aanbrengen (zie afb. II)
- Stang van de cirkel- en parallelgeleiding zijdelings in de voetplaat schuiven (De centreerpunt (c) wijst naar boven).
- Maat (e) instellen
- Schroef (b) aantrekken.
Om verloop van het zaagblad zo goed mogelijk te voorkomen, raden wij u het gebruik van extra dikke zaagbladen aan: 623694000, 623679000, 623685000
Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.
10. Reparatie
Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd!
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.
Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en recycling van afgedankte gereedschap, verpakkingen en toebehoren.
Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service.
Accu-packs mogen niet bij het huisvuil worden afgevoerd! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar!
Accu-packs niet in het water gooien.
Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/
EG inzake gebruikte elektrische en elektronische machines en de vertaling hiervan in de nationale wetgeving moet afgedankt elektrisch gereedschap gescheiden ingezameld en op milieuvriendelijke wijze te afgevoerd worden.
Ontlaad eerst de accu-pack in het elektrisch gereedschap alvorens de accu-pack af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).
Toelichting op de gegevens van pagina 3.
Wijzigingen en technische verbeteringen voorbehouden.
U = spanning van de accu-pack
T_1 =grootste materiaaldikte in hout T_2 =grootste materiaaldikte in non- ferrometaal
T_3 =grootste materiaaldikte in plaatstaal
n_0 =aantal slagen bij nullast
P_1 =nominaal vermogen
P_2 =afgegeven vermogen
m = gewicht met het kleinste accu-pack
Meetgegevens vastgesteld volgens de norm EN 62841.
Toegestane omgevingstemperatuur tijdens het gebruik:
-20°C tot 50°C (beperkt vermogen bij temperaturen beneden 0°C). Toegestane omgevingstemperatuur tijdens de opslag: 0°C tot 30°C
--- Gelijkstroom
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
Emissiewaarden
Deze waarden maken een beoordeling van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling werkpauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 62841:
a_h,CM =trillingsemissiewaarde (Metaalplaat zagen)
a_h,CW =trillingsemissiewaarde (Hout zagen)
K_n, = onzekerheid (trilling)
Typisch A-gekwalificeerd geluidsniveau:
L_pA =geluidsdrukniveau
L_WA = geluidsvermogensniveau
K_pA, K_WA = onzekerheid
Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden.
Draag gehoorbescherming!
