| Marca | Metabo |
| Modello | STB 18 L 90 |
| Tipo di prodotto | Sega a gattuccio senza filo |
| Alimentazione | Batteria Li-Ion 18 V (non inclusa) |
| Tensione nominale | 18 V |
| Movimento pendolare | 4 posizioni regolabili (da 0 a III) |
| Velocità variabile | Sì, tramite rotella |
| Taglio in becco | Sì, fino a 45° |
| Sistema di bloccaggio lama | Leva di serraggio senza attrezzi |
| Piastra anti-scheggia | Rimovibile, per tagli netti |
| Aspirazione polvere | Tubo di aspirazione per collegamento aspirapolvere |
| Indicatore di capacità batteria | Spie LED sulla batteria |
| Peso (con batteria leggera) | Circa 1,7 kg |
| Impugnatura | Ergonomica con zona di presa isolata |
| Grilletto | Con pulsante di funzionamento continuo |
| Cappa di protezione | Protegge la lama a riposo |
| Guida parallela e circolare | Disponibile come accessorio (non incluso) |
| Protezione contro contatti accidentali | Staffa di protezione |
| Manutenzione | Pulire regolarmente le aperture, oliare il rullo di supporto |
| Temperatura di funzionamento | Da -20 °C a 50 °C |
Domande frequenti - STB 18 L 90 METABO
Domande degli utenti su STB 18 L 90 METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale STB 18 L 90 - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. STB 18 L 90 del marchio METABO.
MANUALE UTENTE STB 18 L 90 METABO
it Istruzioni originali 24
es Manual original 29

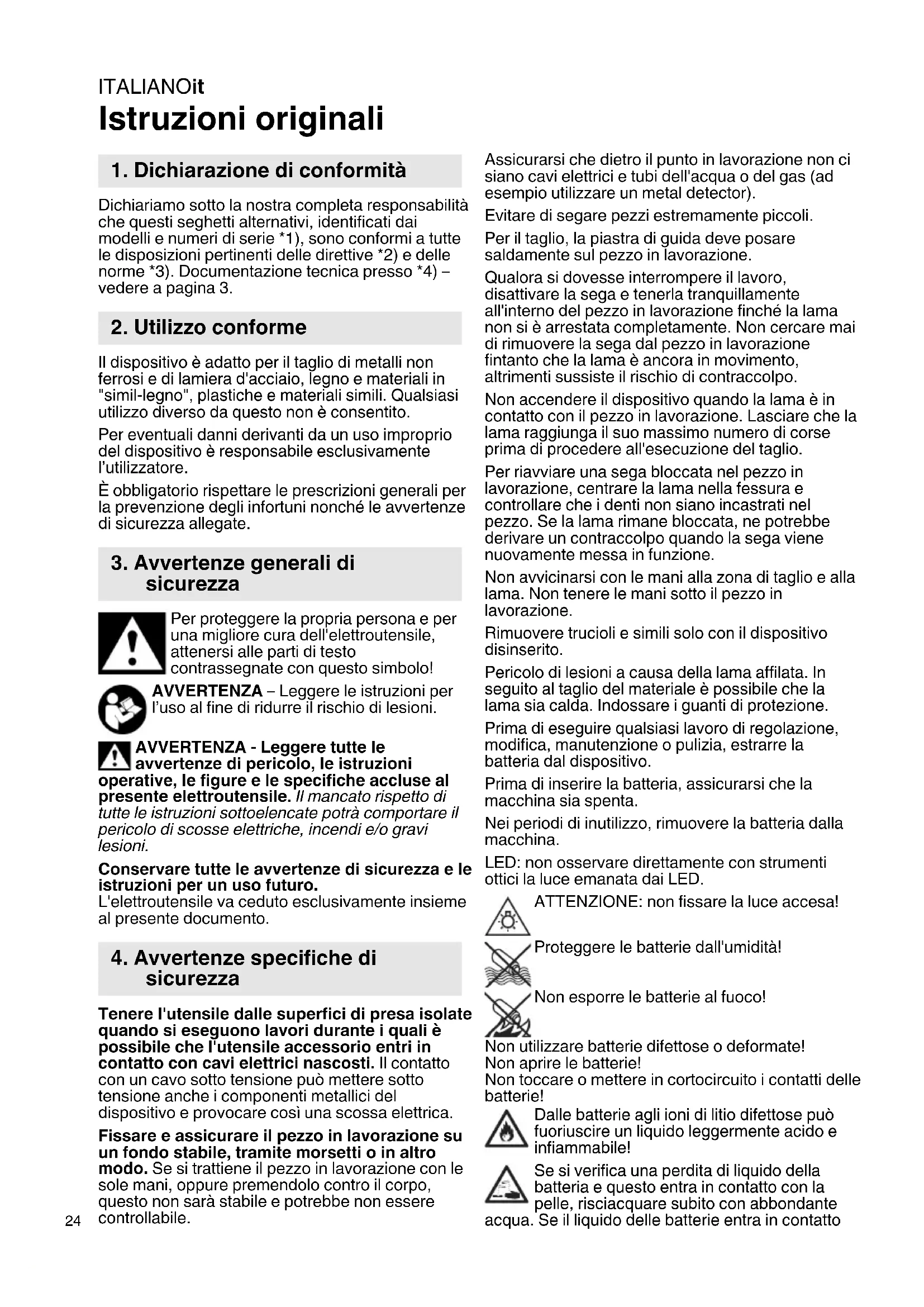

Istruzioni originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che questi seghetti alternativi, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) – vedere a pagina 3.
2. Utilizzo conforme
Il dispositivo è adatto per il taglio di metalli non ferrosi e di lamiera d'acciaio, legno e materiali in "simil-legno", plastiche e materiali simili. Qualsiasi utilizzo diverso da questo non è consentito.
Per eventuali danni derivanti da un uso improprio del dispositivo è responsabile esclusivamente l'utilizzatore.
È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo!
AVVERTENZA – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.
AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.
L'elettroutensile va ceduto esclusivamente insieme al presente documento.
4. Avvertenze specifiche di sicurezza
Tenere l'utensile dalle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile accessorio entri in contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici del dispositivo e provocare così una scossa elettrica.
Fissare e assicurare il pezzo in lavorazione su un fondo stabile, tramite morsetti o in altro modo. Se si trattiene il pezzo in lavorazione con le sole mani, oppure premendolo contro il corpo, questo non sarà stabile e potrebbe non essere controllabile.
Assicurarsi che dietro il punto in lavorazione non ci siano cavi elettrici e tubi dell'acqua o del gas (ad esempio utilizzare un metal detector).
Evitare di segare pezzi estremamente piccoli.
Per il taglio, la piastra di guida deve posare saldamente sul pezzo in lavorazione.
Qualora si dovesse interrompere il lavoro, disattivare la sega e tenerla tranquillamente all'interno del pezzo in lavorazione finché la lama non si è arrestata completamente. Non cercare mai di rimuovere la sega dal pezzo in lavorazione fintanto che la lama è ancora in movimento, altrimenti sussiste il rischio di contraccolpo.
Non accendere il dispositivo quando la lama è in contatto con il pezzo in lavorazione. Lasciare che la lama raggiunga il suo massimo numero di corse prima di procedere all'esecuzione del taglio.
Per riavviare una sega bloccata nel pezzo in lavorazione, centrare la lama nella fessura e controllare che i denti non siano incastrati nel pezzo. Se la lama rimane bloccata, ne potrebbe derivare un contraccolpo quando la sega viene nuovamente messa in funzione.
Non avvicinarsi con le mani alla zona di taglio e alla lama. Non tenere le mani sotto il pezzo in lavorazione.
Rimuovere trucioli e simili solo con il dispositivo disinserito.
Pericolo di lesioni a causa della lama affilata. In seguito al taglio del materiale è possibile che la lama sia calda. Indossare i guanti di protezione.
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal dispositivo.
Prima di inserire la batteria, assicurarsi che la macchina sia spenta.
Nei periodi di inutilizzo, rimuovere la batteria dalla macchina.
LED: non osservare direttamente con strumenti ottici la luce emanata dai LED.
ATTENZIONE: non fissare la luce accesa!
Proteggere le batterie dall'umidità!
Non esporre le batterie al fuoco!
Non utilizzare batterie difettose o deformate!
Non aprire le batterie!
Non toccare o mettere in cortocircuito i contatti delle batterie!
Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!
Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante
acqua. Se il liquido delle batterie entra in contatto
con gli occhi, risciacquare con acqua pulita e affidarsi immediatamente alle cure di un medico!
In caso di guasto al dispositivo, rimuovere la batteria.
Riduzione della formazione di polvere:
AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta
vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:
- piombo in vernici contenenti piombo,
- polvere minerale proveniente da mattoni, cemento e altri materiali edili,
- arsenico e cromo provenienti da legno trattato chimicamente.
Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.
Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle.
Utilizzare un sistema di aspirazione adatto.
Ridurre la formazione di polvere procedendo come segue:
- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.
- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.
Trasporto delle batterie agli ioni di litio:
La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.
- Inviare le batterie solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo).
5. Panoramica generale
Vedi pagina 2.
1 Leva di bloccaggio per il fissaggio della lama
2 Dispositivo di bloccaggio lama
3 Rullino guidalama
4 Lama *
5 Piastra di guida
6 Piastrina di protezione antischeggiatura *
7 Staffa di protezione contro un contatto
imprevisto con la lama
8 Cappuccio di protezione
9 Leva di regolazione per il movimento oscillatorio
10 Rotellina di regolazione per impostazione numero di corse
11 Pulsante di blocco (funzionamento continuo) *
12 Pulsante interruttore *
13 Interruttore a cursore *
14 Impugnatura
15 Tasto di sbloccaggio della batteria
16 Tasto dell'indicatore di capacità *
17 Indicatore di capacità e del livello di carica *
18 Batteria *
19 Bocchetta di aspirazione *
20 Vano portachiave
21 Chiave esagonale
22 Zoccolo con indicazione dell'angolo di taglio impostato
23 Vite per la regolazione della piastra di guida
* in base alla dotazione / non compreso nella fornitura / in base al modello
6. Messa in funzione
6.1 Batteria
Prima dell'utilizzo, ricaricare la batteria (18).
Ricaricare la batteria in caso di efficienza ridotta.
Le istruzioni di ricarica della batteria sono contenute nelle istruzioni per l'uso del caricabatteria Metabo.
Le batterie sono dotate di un indicatore di capacità e di segnalazione del livello di carica (17) (in base alla dotazione):
- Premere il tasto (16) e il livello di carica viene visualizzato dalle spie LED.
- Se un LED lampeggia, significa che la batteria è quasi scarica e dev'essere ricaricata.
6.2 Rimozione e inserimento del pacco di batterie ricaricabili
Rimozione:
Premere il tasto di sblocco (15) ed estrarre la batteria (18).
Inserimento:
Spingere la batteria (18) fino a farla scattare in posizione.
ITALIANOit
6.3 Inserimento della piastrina di protezione antischeggiatura
Pericolo di lesioni a causa della lama affilata.
Per l'introduzione della piastrina di protezione antischeggiatura (6) occorre prima rimuovere la lama.
Capovolgere il dispositivo: la piastra di guida è rivolta verso l'alto. Inserire dal davanti la piastrina di protezione antischeggiatura, badando che siano soddisfatte le 2 condizioni seguenti:
- La parte liscia della piastrina deve essere rivolta verso l'alto.
- La scanalatura deve essere rivolta all'indietro (verso il caricabatteria).
Qualora si lavori con la piastra di protezione installata (vedere capitolo Accessori 9.), inserire la placchetta di protezione antischeggiatura nella piastra di protezione.
6.4 Montaggio della lama
Pericolo di lesioni a causa della lama affilata. In seguito al taglio del materiale è possibile
che la lama sia calda. Indossare i guanti di protezione.
Utilizzare una lama adatta per il materiale che si intende tagliare.
- Ruotare in avanti la leva di bloccaggio (1) fino all'arresto e tenerla in posizione.
- Inserire la lama (4) fino all'arresto. A tal proposito, accertarsi che i denti della sega siano rivolti in avanti e che la lama sia correttamente inserita nella scanalatura del relativo rullino guidalama (3).
- Rilasciare la leva di bloccaggio (1). (Torna automaticamente nella sua posizione iniziale. Ora la lama è fissata in modo sicuro.)
6.5 Rimozione della lama
Attenzione: quando si rimuove la lama, non rivolgere il seghetto alternativo verso altre
persone.
- Ruotare in avanti la leva di bloccaggio (1) fino a battuta: la lama viene espulsa grazie alla forza elastica.
6.6 Tagliare con l'aspirazione polvere
- Inserire l'attacco di aspirazione (19). Collegare un aspiratore adatto.
- Per una potenza di aspirazione ottimale, abbassare il la protezione (8).
6.7 Tagliare senza aspirazione polvere
- Lavorare con la protezione (8) sollevata.
6.8 Tagli obliqui
Sollevare la protezione (8) e rimuovere la placchetta di protezione antischeggiatura (6). Questi componenti non possono essere utilizzati per l'esecuzione di tagli obliqui.
- Allentare la vite (23).
- Spingere la piastra di guida (5) leggermente in avanti e ruotarla.
- Dopodiché, spingere la piastra di guida (5) di nuovo all'indietro e ruotarla fino a una delle battute
di 45°.
Altri angoli possono essere impostati con l'ausilio di un goniometro.
- Serrare nuovamente la vite (23).
7. Utilizzo
7.1 Regolazione del movimento oscillatorio
Mediante l'apposita leva di regolazione (9), impostare il movimento oscillatorio desiderato.
Posizione "0" = movimento oscillatorio disinserito
Posizione "III" = movimento oscillatorio massimo Valori di impostazioni consigliati a pagina 3.
L'impostazione ottimale dovrà essere verificata con una prova pratica.
7.2 Impostazione numero di corse massimo
Impostare il numero di corse massimo tramite la rotellina di regolazione (10). Ciò è possibile anche durante il funzionamento.
Valori di impostazioni consigliati a pagina 3.
L'impostazione ottimale dovrà essere verificata con una prova pratica.
7.3 Accensione/spegnimento, funzionamento continuo (ST 18 L 90)
Evitare l'avviamento accidentale: disinserire sempre il dispositivo quando la spina viene cata dalla presa oppure se si verifica terruzione di corrente.
In caso di funzionamento continuo, il dispositivo continua a funzionare anche se si a la presa. Pertanto è necessario afferrare ore saldamente il dispositivo per le signature previste usando entrambe le mani, mere una postura stabile e lavorare entrati.
Accensione: spingere l'interruttore a scorrimento (13) in avanti. Per il funzionamento continuo, premerlo verso il basso fino all'innesto.
Spegnimento: premere sull'estremità posteriore dell'interruttore a scorrimento (13) e rilasciare.
7.4 Accensione/spegnimento, funzionamento continuo (STB 18 L 90)
Accensione: premere il pulsante interruttore (12).
Spegnimento: rilasciare il pulsante interruttore (12).
Funzionamento continuo: tenendo premuto il pulsante interruttore (12), premere il pulsante di bloccaggio (11), quindi rilasciare il pulsante interruttore (12). Per l'attivazione, premere nuovamente l'interruttore a pulsante (12), quindi rilasciarlo.
In caso di funzionamento continuo, l'utensile continua a funzionare anche se si lascia la
presa. Pertanto, tenere sempre saldamente il dispositivo con entrambe le mani afferrandolo per le apposite impugnature, assumere una postura stabile e lavorare concentrati.
8. Pulizia, manutenzione
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal dispositivo.
Pulire il dispositivo a intervalli regolari. Pulire le fenditure di ventilazione del motore con un aspirapolvere.
Soffiare regolarmente a fondo con aria compressa il dispositivo di bloccaggio lama (2).
Ove necessario, pulire le aperture dietro il rullino guidalama (3) e la bocchetta di aspirazione (16).
Di tanto in tanto versare una goccia d'olio sul rullino guidalama (3).
9. Accessori
Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Applicare gli accessori in modo sicuro. Se il dispositivo è applicato ad un supporto, fissare saldamente il dispositivo. La perdita del controllo può provocare lesioni.
Vedere pagina 4.
A Guida circolare e parallela
B Piastra di protezione (impedisce che le superfici particolarmente delicate vengano graffiate durante la lavorazione)
C Caricabatterie
D Batterie di diverse capacità.
Acquistare solo batterie con la tensione adatta al proprio elettroutensile.
9.1 Montaggio guida circolare e parallela
Per l'esecuzione di tagli circolari (∅ 100 - 360 mm) e per tagli paralleli a un bordo (max 210 mm).
Applicazione della guida circolare (vedere fig. I)
- Inserire lateralmente la barra della guida circolare e parallela nella piastra di guida (il perno di centraggio (c) è rivolto verso il basso).
- Impostare il raggio desiderato (d).
- Stringere a fondo la vite (b).
- Girare il pulsante in modo da estrarre il perno di centraggio (c) posteriore nella direzione di taglio. Inserire il perno al centro del cerchio.
Applicazione della guida parallela (vedere fig. II)
- Inserire lateralmente la barra della guida circolare e parallela nella piastra di guida.
(Il perno di centraggio (c) è rivolto verso l'alto.) - Impostare la quota (e)
- Stringere a fondo la vite (b).
Per ridurre al minimo la deviazione della lama, si raccomanda l'uso di lame particolarmente spesse: 623694000, 623679000, 623685000
La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
10. Riparazione
Gli interventi di riparazione degli elettroutensili sono riservati esclusivamente ai tecnici elettricisti specializzati!
Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.
11. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento ecocompatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.
I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza.
Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo!
Non gettare le batterie in acqua.
Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'utensile elettrico. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo).
12. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 3.
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.
U = tensione della batteria
T_1 =massimo spessore materiale per legno
T_2 =massimo spessore materiale per metalli non ferrosi
T_3 =massimo spessore materiale per lamiera di acciaio
n_0 =numero di corse con funzionamento al minimo
P_1 =assorbimento di potenza nominale
P_2 =potenza resa
m = peso con la batteria più piccola
Valori misurati a norma EN 62841.
Temperatura ambiente consentita durante il funzionamento:
da -20 °C a 50 °C (con temperature inferiori a 0 °C le prestazioni sono limitate). Temperatura ambiente consentita durante il magazzinaggio: da 0 °C a 30 °C
--- corrente continua
ITALIANOit
I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).
Valori di emissione
Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo.
Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 62841:
$$ \begin{array}{r l} {a _ {h, C M}} & {= \text { valore di emissione vibrazione }} \ & {\text {(taglio di lamiere metalliche)}} \end{array} $$
$$ \begin{array}{l l} a _ {h, C W} & = \text { valore di emissione vibrazione } \ & \text {(taglio del legno)} \end{array} $$
$$ K _ {h, \dots} = \text { incertezza (vibrazioni) } $$
Livello sonoro classe A tipico:
$$ \begin{array}{l l} L _ {p A} & = \text {livello di pressione acustica} \ L _ {W A} & = \text {livello di potenza acustica} \end{array} $$
$$ K _ {p A}, K _ {W A} = \text { incertezza } $$
Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 d(A).
Indossare le protezioni acustiche!
