GEBRUIKSAANWIJZING DP 2810 S Inox METABO

nl Originele gebruiksaanwijzing 23

es Manual original 29

pt Manual original 36

sv Originalbruksanvisning 42

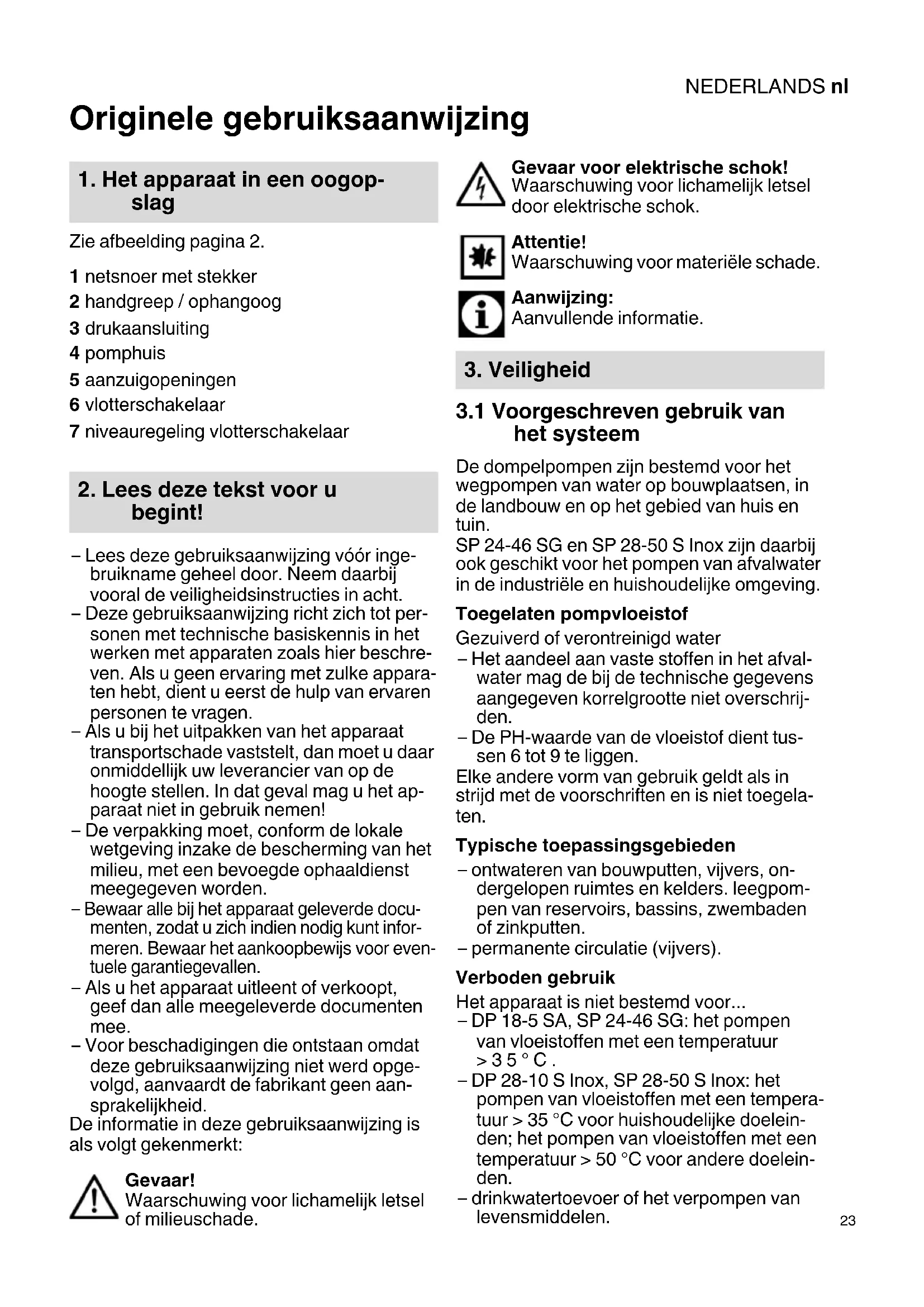

Originele gebruiksaanwijzing

1. Het apparatus in een oogop-slag

Zie afbeelding pagina 2.

1 netsnoer met stekker
2 handgreep / ophangoog
3 drukaansluiting
4 pomphuis
5 aanzuigopeningen
6 vlotterschakelaar
7 niveauregeling vlotterschakelaar

2. Lees deze tekst voor u begint!

• Lees deze gebruiksaanwijzing voor ingebruikname geheel door. Neem waar bij vooral de veiligheidsinstrumenties in acht.
• Deze gebruiksaaanwijzing richt zich tot Personen met technische basiskennis in het werken met apparaten zoals hier beschreven. Als u geen ervaring met zulke apparaten hebt, dient u eerst de hulp van ervaren Personen te vragen.
• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u waar onmiddelijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat Niet in gebruik nemen!
• De verpakking moet, conform de lokale wetgeving inzake de bescherming van het milieu, met een bevoegde ophaaldienst meegegeven worden.
  -Bewaar alle bij het apparaat geleverde docu-menten, zodate u zich indien nodig kurz informeren. Bewaar het aankoopbewijs voor eventuele garantiegevallen.
• Als u het apparaat uitleent of verkoopt, geef dan alle meegeleverde documenten mee.
• Voor beschadigingen die ontstaan,ondat\ deze gebruiksaanwijzing Niet werden opgevolgd, aanvaardt de fabrikant geen aansprakelijkheid.

De informatie in deze gebruiksaanwijzing is als volgt gekenmerkt:

Gevaar!

Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!

Waarschuwing voor lichamelijk letsel door elektrische schok.

Attentie!

Waarschuwing voor materiele schade.

Aanwijzing:

Aanvullende informatatie.

3. Veiligkeit

3.1 Voorgeschreve den gebruik van het systeme

De dompelpompen zijn bestemd voor het wegpompen van water op bouwplaatsen, in de landbouw en op het gebied vanuis en tuin.

SP 24-46 SG en SP 28-50 S Inox�zijk aanbijk ook geschikt voor het pompen van afvalwater in de industrielle en huishoudelijkke omgeving.

Toegelaten pompvloeistof

Gezuiverd of verontreinigd water

• Het aandeel aan vaste stoffen in het afval-water mag de bij de technische gegevens aangegeven korrelgroote Niet overschrijden.
• De PH-waarde van de vloeistof dient tussen 6 tot 9 te liggen.

Elke andere vom van gebruik geldt als in stijd met de voorschriften en is Niet toegelaten.

Typische toepassingsgebieden

• ontwateren van bouwputten, vrijers, ondergelopen ruimtes en kelders. leegpompen van reservoirs, bassins, zwembaden of zinkputten.
  -permanente circulatie (vijvers).

Verboden gebruik

Het apparaat is nicht bestemd voor...

• DP 18-5 SA, SP 24-46 SG: het pompen van vloeistoffen met een temperatuur >35^

• DP 28-10 S Inox, SP 28-50 S Inox: het pompen van vloeistoffen met een temperatuur >35^ voor huishoudelijk doeleinden; het pompen van vloeistoffen met een temperatuur >50^ voor andere doeleinden.

• drinkwatertoevoer of het verpompen van levensmiddelen.

NEDERLANDSnl

• het verpompen van zout water.
• het verpompen van explosieve, ontvambare, agressieve of gevaarlijke stoffen en faecaliën.

Personen mogen het apparaat Niet gebruiken als ze

• over beperkte lichamelijke en/of mentale vaardigheden beschikken,
  -onvoldoende waarnemingsvermogen hebben,
  -onvoldoende ervaring en/of kennis met resp. in de omgang met het apparaat hebben of
• de handleiding nicht gelezen en begrepen hebben.

Er dient op gelet te worden dat kinderen nicht met het apparaat spelen.

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veriligheid of van hem ofhaar aanwijzingen hebben gekreten over het gebruik van het apparaat.

Voor schade door boutief gebruik aanvaardt de fabrikant geen verantwoordelijkheid. Door onreglementair gebruik, veranderingen aan het apparaat of door gebruik van onderden die Niet door de fabrikant gekeurd en vrijgegeven zijn, können nicht te voorziene beschadigingen ontstaan!

3.2 Algemene veiligheidsvoorschriften

• Neem bij gelebruik van dit apparaat de volgende veiligheidsvoorschriften in acht om gevaar voor personen of materiele schade te voorkomen.
• Laat nooit toe dat kinderen het apparaat gebruiken.
• Kinderen dieren onder toezurecht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

• Neem de wettelijk richtlijnen of voorschriften terpreventie van ongevalen voor de omgang met dompelpompen in acht.

• Neem bij gebruik van het apparaat in zwembaden en tuinvijvers en hun directe omgeving de bepalingen volgens IEC 60364-7-702 in acht.
  Neem hiervoor ook eventuele nationale voorschriften in acht.

• Voor de beveiliging van het apparaat要去en automatische differentieelschakelaar (RCD) met een nominale boutstroom van maximaal 30mA worden gebruikt.

Algemeen gevaar!
! Gebruik het apparaat Niet als er Personen in contact staan met de pompvloeistof (bijv. in het zwembad of de tuinvijver)!

De volgende resterende risico's blijven bij het gebruik van dompelpompen in principe bestaan - ze kuren ook door veiligheidsvoorzieningen nicht volledig worden vermeden.

! Gevaar door omgevingsinvloeden!

Gebruik het apparaat Niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

Gevaar door elektriciteit! Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact.

Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskundig geinstalleerd, geaard en getest+zijn. Netspanning en zekering moeten

overeentemmen met de Technische gegevens.

Het apparaat.altijd optillen of transporteren aan de handgreep, nooit aan het netsnoer of de drukslang.

Verlengsnoeren要去en voldoende grote aderdiameter hebben. Kabeltrommels要去en volledig afgerold zich.

Netsnoer en verlengsnoer nicht knikken, kneuzen, meeslepen of overrijden; gegen scherpe kanten, olie enitte beschermen.

Het verlengsnoer mag nicht in contactkommen met de te verpompen vloeistof.

Vóró werkzaamheden aan het toestel, de stekker uit het stopcontact trekken.

Gevaar voor elektrischeschok door gebreken aan het apparaat!

Controleer het apparaat, vooral net- en verlengsnoer, netstekker en vlotterschakelaar, voor ieder gebruik op eventuele beschadigingen. Levensgevaar door elektrische schok!

Voer nooit zich reparaties uit aan het apparaat! Bij ondeskundig uitgevoerde reparaties bestaat het risico dat vloeistof in het elektrische gedeelte van het apparaat dringt.

Attentie!

Om waterschade te voorkomen, bijv. overstroomde kamers,veroorzaakt door storingen of gebreken van het apparaat: Geschekte veiligheidsmaatregelen treffen, bijv.:

• alarminrichting of
• opvangbekken metbewaking

De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die veroorzaakt worden door:

-Foutief gebruik van het apparaat.
- Gebruik of opslag van het apparaat zonder vorstbescherming.
- Het uitvoeren van eigenmachtinge veranderingen aan het apparaat. Reparations aan elektrische apparaten mogen alleen worden uitgevoerd door een elektronomeur!
- Het gebruik van onderdelen die Niet door de fabrikant gecontrolerd en vrijgeven zijn.
- Het gebruik van ongeschikt installmentiematerialial (armaturen, aansluitleidingen, enz.).

Geschikt installatiematerialial:

• drukbestendig (min. 10 bar)
  warmtebestendig (min. 100

°C)

4. Montage en plaatsing

4.1 Drukleiding aansluten

Gegevens voor het aansluitdraad:zie Technische gegevens.

Aanwijzing

De beste pompcapaciteit wordt bereikt met de maximale drukleidingsdi

ameter.

4.2 Kabel vlotterschakelaar bevestigen

• De wijze waarop de kabel van de vlotterschakelaar aan het apparaat worden bevestigd, is afhankelijk van het model. Indien nodig, de kabel van de vlotterschakelaar in de kabelklem van de handgreep drukken.

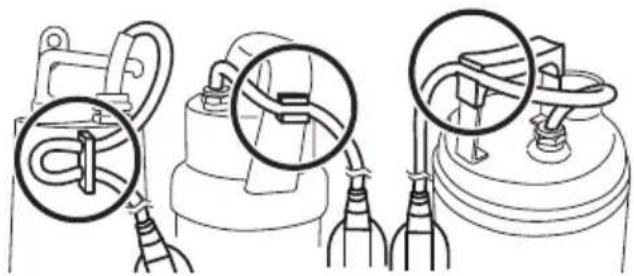

De volgende afbeelding toont de bevestigde vlotterschakelaarkabel.

NEDERLANDSnl

Attentie!

De vlotterschakelaarkabel kan worden beschadigd. Trek nooit aan de vlotterschakelaarkabel om de positie in de kabelhouser veranderen!

4.3 Opstelinstructies

Voor een probleemloze werking van de vlotterschakelaar moet deze zich vrij kunnen bewegen! Benodigde ruimte DP 18-5 SA, DP 28-10 S Inox: ca. 60~cm× 60~cm Benodigde ruimte SP 24-46 SG, SP 28-50 S Inox: ca. 70~cm× 70~cm
- De in de Technische gegevens vermelde bedrijfsdiepte mag nicht worden overschreten, het apparaat mag nicht dieper in het water worden gedompeld.
- Plaats de pomp zo dat de aanzuigopeningen Niet geblokkeerd+kennen worden door vreemde voorwerpen. Plaats de pomp eventueel op een onderlaag.
Zorg ervoor dat de pomp stabel staat.

Gevaar voor elektrische schokken door gebroken kabels!

Apparaat Niet optillen of transporteren aan de kabels of de drukslang! De kabels en de drukslang zichniet geschikt voor de trekbelasting door het gewicht van het apparaat.

4.4 Apparaat plaatsen

1. Pomplichtjes schuin in de te pompens vloeistof dompelen, zodat zich aan de onderkant geen luchtkussen vomt. Hierdoor zou het aanzuigen worden verhinderd. Zodra de pomp is ondergedompeld, kan hij waar worden opgericht.
2. Laat de pomp op de bodem van het vloeistofreservoir zakken.

Bevestig een voldoende sterk touw aan het ophangoog om de pomp te lately zakken.

De pomp kan ook hangend aan een touw worden gebruikt.

1. Voor u de pomp opniow in gebruik neemt, moet u erop letten dat de pompleiding volledig leeg is.

5. Bediening

5.1 In- en uitschakelen

Nadat u het apparaat aangesloten hebt op het stroomnet, worden het door de vlotterschakelaar automatisch in- (9) enuitgeschakeld (10). Het schakeltijdstip is afhankelijk van het waterpeil.

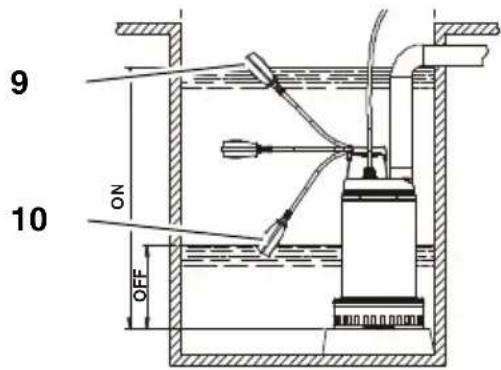

In- en uitschakeltijdstip van de pomp verstellen

De positie van de vlotterschakelaarkabel in de kabelhouser kan veranderd worden. Hier-door wordt de afstand tussen in- en uitschakelpunt van de pomp versteld::

-vlotterschakelaar bij de "korte kabel": in- en uitschakelpunt liggen zichbijeen.
- vlotterschakelaar bij de "lange kabel": inen uitschakelpunt liggen ver uiteen.

Attentie!

Bevestig de vlotterkabel zo, dat het uitschakelpunt min. 150 mm boven de

bodem van de pomp ligt. Het apparaat kan anders drooglopen en daardoor beschadigd raken.

Attentie!

De vlotterschakelaar moet maar boven en onder.altijd beweegbaar blijven,

zodat het apparaat in- en uitgeschakeld kan worden.

Attentie!

Het apparaat mag Niet vaker dan 20\ keer per uu rinschakelen, zodat de

Gevaar door storingen aan het apparaat!

Sluit met behulp van geschikte maatregelen uit dat bij storingen aan het apparaat gevolgschade kan ontstaan door overstroming van kamers. Dit kan bijvoorbeeld worden gedaan door een alarminstallatie of reservepomp te gebruiken.

Gevaar!

Laat de pomp Niet met een gesloten pompleiding lopen.

Voorcontinubedrijf moet het apparaat geheel ondergedompeld+zijn.

Beperkte bediening:

Is het apparaat Niet geheel ondergedompeld, dan is alleen een beperkt gebruik möglichk.

Neem de volgende beperkingen in acht:

Materièle schade door drooglopen van het apparaat möglichk!

Het apparaat kan oververhit en be

schadigd raken odomat de koelfunctie van het pompmedium beperkt is. De thermoschakelaar reageert.

• Alleen gedurende korteijd (2-3 min) afzui-gen.
• Houdt toezicht op het apparaatijdens het afzuigen.

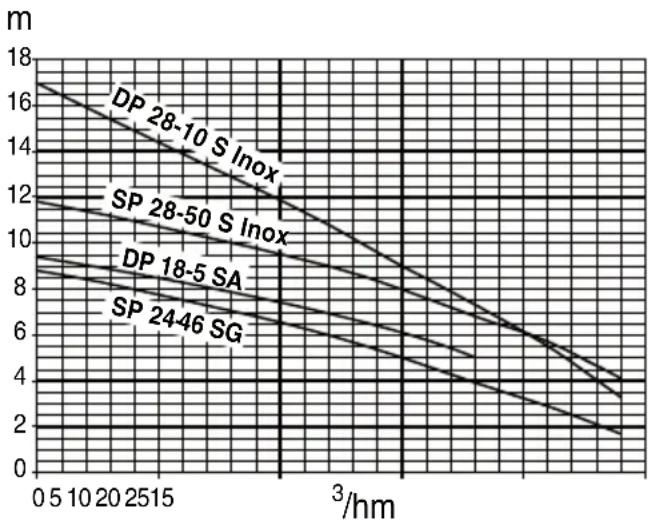

5.3 Pompkarakteristiek

De pompkarakteristiek geeft het slagvolume aan dat afhankelijk van de opvoerhoogte kan worden bereikt.

6. Verzorging van het apparatus, onderhoud

Gevaar!

Voor alle onderhouds- en reini-gingswerkzaamheden de stekkerst stopcontact nemen.

Andere dan de in dit hoofdstuk beschreiben onderhouds- of reparatiewerkzaamheden mogen uitsluitend door geschoold personeel worden uitgevoerd.

6.1 Regelmatig onderhoud

Om ervoor te zorgen dat het apparaat.altijd storingsvrijwerkt, is regelmatig onderhoudoodzakelijk.Dit geldt ook als het apparaat gedurende langere tijd Niet wordt ingeschakeld (bijv. bij gebruik in zinkputten).

Apparaat reinigen

1. Spoel de pomp met schoon water. Hardnekkige verontreinigingen, bijv. algen, verwijdert u met een borstel en reinigingsmadel.
2. Binnenkant van de pomp spoelen: pomp onderdompelen in zuiver water en even inschakelen.

6.2 Apparaat bewaren

Attentie!

Vorst brengt onherstelbare schade aan het apparaat en de toebehoren

aan odomat.Deze altijd water bevatten!

• Als er kans op vorst bestaat, moet het apparaat samen met de toebehoren worden opgeborgen.

6.3 Onderhoud plegen aan het apparaat (alleen bij SP 28-50 S Inox, DP 28-10 S Inox)

Attentie!

Bij een defecte affdichting kan smeermiddel uit de pomp vrijkomen, waare te verpompen vloeistof verontreinigdo

Het smeermiddel van de afvalwater-dompelpomp is Niet gifting, maar kan de eigenschappen van het water veranderen.

Gevaar!

Onderhoudswerkzaamheden al-leen latent uitvoeren door gekwalifi

ceerd en vakkundig personeel. Na 4000

NEDERLANDSnl

tot max. 8000 bedrijfsuren, maar minstens eenmaal peraar, moet de hoeveelheid en kwaliteit van de olie in de oliekamer worden gecontroleerd.

7. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

de stekker uit het stopcontact nemen.

7.1 Foutopsoring

Pomp loopt nicht:

• Er is geen netspanning.

• Controller het snoer, de stekker, het stopcontact en de zekering.

• De netspanning is te laag.

• Gebruik een verlengsnoer met voldoen de große aderdiameter.

• Motor oververhit, motorbeveiling geactiveerd.

• Verwijder de oorzaak van de oververhitting (pomp geblokkeerd door vreemd voorwerp?).

• De vlotterschakelaar schakelt de pomp bij stijgend waterpeil Niet in.

• Controller of de vlotterschakelaar voloende bewegingsvrijheid heeft. Als het apparaat ondanks voloende bewegingsvrijheid van de vlotterschakelaar Niet worden ingeschakeld: apparaat opsturen maar de servicevestiging in uw land.

• Loopwiel geblokkeerd door vreemd voorwerp.

• Loopwiel reinigen.

Pomp loopt maar pomppt nicht goed:

• Pompopvoerhoogte te groot.
• Neem de maximale pompopvoerhoogte in acht (zie Technische gegevens).
• Drukleiding geknikt.
• Leg de drukleidingrecht.
• Drukleiding lek.
• Dicht de drukleiding af, trek de schroeven van de schroefklemmen aan.

Pomp is zeer luid:

Pomp zuigt lucht aan.

• Controller of de watervoorraad voldoende groot is.
  Vreemd voorwerp (apparaat reinigen).

• Handmatige bediening ingesteld (plat afzuigen).

• Houd de pomp schuin verwijl u hem in de vloeistof dompelt.

Pomp loopt permanent:

• De vlotterschakelaar bereikt de onderste positie nicht.
• Controller of de vlotterschakelaar voldoende bewegingsvrijheid heeft.

8. Reparatie

Gevaar!

Laat, om bevaren te voorkomen, reparations alleenuitvoeren door geschool

de monteurs met originele Metabo-onderden!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

9. Verwijdering

Neem de nationale voorschriften in acht voor een milieuvriendelijk verwijdering en voor de recycling van afgedankte machines, verpakkingen en toebehoren.

Elektrische apparaten horen nicht in het huisvuil. Volgens de Europese Richtlijn 2002/96/EG op oude elektrische en elektronische apparaten moet gebruikte elektrische apparatuur afzonderlijk ingezameld en op

een milieuvriendelijk manier verwerkt worden.

10. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verant- woording: Deze bouw- en vuilwaterpompen, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.
