BRUGSANVISNING DP 2810 S Inox METABO

1. Oversigt over maskinen

Se figur pà side 2.

1 Strömkabel med stik
2 Greb/ophaengskrog
3 Tryktilslutning
4Pumpehus
5 Indsugning
6 Svømmeafbryder
7 Niveauregulering via svommeafbryder

2. Læs Först!

• Laes brugsanvisingen welt igennem foorbrugtagningen. Vær saerlig opmaerksompaa sikkerhedsanvisningerne.
• Denne brugsanvising henvender sig til personer med tekniisk kendskab til handteringen af maskiner af den her beskrevne type. Har du ingen erfaring med brug af sâdanne maskiner, bør du få hjælp fra en mere erfaren person.
• Hvis du skulle konstatere en transportskade,kontakt da omgående din forhandler. Tænd ikke for maskinen!
• Bortskaf emballagen på en miljørrigtig在这方面。Bring den til den nærmeste genbrugsstation/-container.
• Opbevar dokumenter, der fölger med denen maskine, for at du kan slå op i dem after behov. Opbevar kvitteringen til eventuelle garantikray.
• Udånes eller sælges maskinen, skal alle medleverede dokumenter fölgemed.
• Producenten pâtager sig intet ansvar for skader, som opstär, fordi dette brugsanvisining ikke er blevet fulgt.

Informationerne i donne brugsanvisning er markeret som folger:

Fare!

Advarer mod personskader aller miljøskader.

Risiko for stød!

Advarer mod personskader på grund af elektricitet.

OBS!

Advarer mod tingskader.

Bemerk:

Supplerende informationer.

3. Sikkerhed

3.1 Korrekt anvendelse

Dykpumperne er beregnet til draening pa byggepladser, i landbruget og i hus og have. SP 24-46 SG og SP 28-50 S Inox er desuden beregnet til pumping af spildevand i industrien og i private husholdninger.

Tilladt vaeske

Rent vand eller speldevand

• Tørstofindholdet i spildevandet ma ikke overstige den maksimale kornstørrelse, der er angivet i de tekniske data.
• Væskens PH-værdi skal ligge mellem 6 og 9.

Al anden brug anses som værende i modstrid med anvendelsessformålet og er forbudt.

Torigning af byggegruber, damme, oversvommede rum og draening af keldre. Ud pumpning af vand fra beholdere, vandbassiner, svombeassiner erler drenbronde.
- Konstant circulation (dam).

Ukorrekt anvendelse

Pumpen er ikke beregnet til...

• DP 18-5 SA, SP 24-46 SG: Pumping at væske med en temperatur >35^ .
• DP 28-10 S Inox, SP 28-50 S Inox: Pumping af væske med en temperatur >35^ til husholdningsbrug; pumping af væske med en temperatur >50^ til andre formal.
• drikveandsforsyning ellr pumping af levnedsmidler.
• pumping of saltvand.
• pumping af eksplosive, brændbare, aggresse ller sundhedsfarlige stoffer smt fækalier.

Pumpen må ikke benytttes af personer

• med fysisk og/eller psykisk handicap,
  -med nedsatte sanser,
• med utilstrækkelig erfaring og/eller kendskab til handtering af maskinen, eller
• som ikke harLAG st og forstaet brugsanvisinningen.

Børn skal vare under opsyn for at sikre, at de ikke leger med maskinen.

Dette apparat er/DDke beregnet til at blive anvendt af personer med nedsat fysisk, sensorisk eller psykisk Funktionsevne eller af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de har faat instruktioner fra donne person om, hvordan apparatet skal anvenden.

Producenten patager sig intet ansvar for skader, som opstar som ffolge af ukorrekt anvendelse.

Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på maskinen erler ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader!

3.2 Generelle sikkerhedsanvisninger

• Følg defterfolgende sikkerhedsanvisninger ved brugen afdenne pumpe, sá personskader og tingskader undgås.
  -Lad aldrig børn bruge maskinen.
• Børn skal vare under opsyn for at sikre, at de/DDleger med apparatet.
• Overhold de lovmaessige regler eller ulykkesforebyggende bestemmelser ved handtering af dykpumper.
• Ved anvendelse af pumpen i svommebassiner og havedamme og i disses beskyttelseszoner skal bestemmelsene i IEC 60364-7-702 overholds. Nationale forskritter skal ligeledes overholds.
• Pumpen skal sikres med et fejstrømsrelæ (HFl-relæ), som slar fra ved en fejstrøm på maks. 30 mA.

Generel fare! Pumpen ma ikke benyttes, hvis personer har kontakt med den��ske, der skal suges op (f.eks. i

svommebassiner aller havedamme)!

De følgende risici bestør primaert ved anvendelse af dykpumper - de kan heller ikke udelukkesHLT med sikkerhedsforanstaltninger.

! Fare pa ground af ydre pa-virkninger!

Apparatet mä ikke anvendes i rum, der er udsat for eksplosionsfare ell er i nærheden af brandfarlige væsker eller gasser!

Fare på grund af strøm! Tag/DDekke med våde hænder! Stikket trækkes altid ud i selve stikket, ikke i kablet. Tilslutningen mx kun ske med beskyttelseskontakt-stikdÅser, som er korrekt installereret, jordet og kon-trollereret. Netspænding og beskyt-else skal overholde de tekniske data.

Løft og transporter altid pumpen i handgrebet, aldrig i kablet eller trykslangen.

Forlæŋgerkabler skal have et tilstrækkeligt stort tværsnit. Kabeltromler skal være rullet welt ud. Strømkabel og forlæŋgerledning ma ikke knækkes, klemmes, strækkes aller kores over; de skal beskyttes mod skarpe kanter, olie og varme.

Forlangerledningen skal læggesalandes, at den ikke kommer i kontakt med den væske, der skal pumpe.

För der arbejdes på maskinen, skal stikket trækkes ud.

DANSKda

Fare for elektrisk stød på grund af en defekt pumpe!

Kontroller altid pumpen, især stromkabel og forlængerledning, netstik og svømmeafbryder forevt. skader, før pumpen tages i brug. Livsfare på grund af elektrisk stød! Du ma ikke selv udføre reparatio-ner på maskinen! Ved ukyndige reparationer er der fare for, at væsken trænger ind i maskinens elektriske dele.

OBS!

For at undgå vandskader,

f.eks. oversvømmede lokaler, for-arsaget af maskinfejl eller -mangler: Planlæg egnede sikkerhedsforanstaltninger, f.eks.:

Producenten overtager intet ansvar for EVT. skader, der opstär som følge af, at

• pumpen/DD er brugt iht. anvendelsessformålet.
• pumpen/DD er brugt og opbevaret frostbeskyttet.
• der er gennemført egenrådigeændringer på pumpen. Reparati-oner på el-udstyr på kun gen-nemføres af el-fagfolk!
• der er anvendt reservedele, der\ /DD:\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt Reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der er anvendt reservedele, der\
  • der ete anvendt resovedele, der\
  • der er anvendt resovedele, der\
  • der er anvendt resovedele, der\
  • der er anvendt resovedele, der\
  • der er anvendt resovedele, der\
  • der er anvendt resovedele, der\
  • der er anvendt resovedele, der\
  • der er anvendt resovedele,
• der er anvendt uegnet installationsmaterialie (armaturer, tilsningsledninger osv.).

Egnet installationsmaterialia:

• trykbestandig (min. 10 bar)
• varmebestandig (min. 100^ )

4. Montering og opstilling

4.1 Tilslutning at trykledning

Oplysninger om tilslutningsgevindet: se Tekniske data.

Bemærk

Den bedste ydelse opnås ved at vælge en trykledning med størst mulig

diameter.

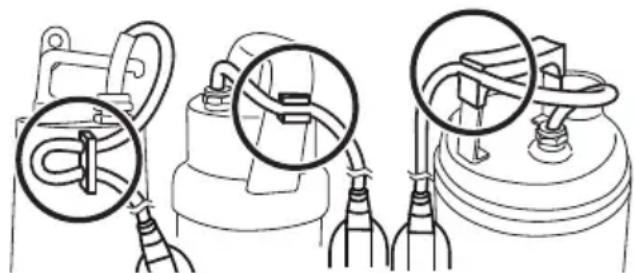

4.2 Montering af svømmeafbryderens kabel

• Hvordan svømmeafbryderens kabel fast-gores til pumpen afhænger af modellen.

Tryk EVT. svommeafbryderens kabel ind i handgrebets ledningsklemme.

Nedenstäende billede viser svommeafbryderens fastgjorte kabel.

OBS!

Svømmeafbryderens kabel kan tageskade. Træk aldrig i kablet for at flytte

kabelholderen!

4.3 Opstilling

• Svømmæafbryderen skal kunne bevæge sig frit for at kunne fungere optimalt.

Pladsbehov DP 18-5 SA, DP 28-10 S Inox: ca. 60~cm× 60~cm

Pladsbehov SP 24-46 SG, SP 28-50 S Inox: ca. 70~cm× 70~cm

• Pumpen mä kun nedsænkes sá langt i vandet som angivet i de tekniske data.
• Opstil pumpen, sä indsugningen ikke kan blokeres af fremmedlegemer. Sæt om nødvendigt pumpen på et underlag.
  Sorg for, at pumpen star stabilt.

Fare for elektrisk stød på grund af afrevne kabler!

Pumpen må haverken loftes eller Transporteres i kablerne erler i trykslangen! Kablerne og trykslangen er ikke dimensioneret til trækbelastningen fra pumpens vægt.

4.4 Opstilling af pumpen

1. Nedsænk pumpen en smule skråt i den væske, der skal opsuges, sa der ikke dannes luftblærer på undersiden. Dette ville forhindre opsugningen. Så snart pumpener sat ned i vendet, kan den rettes op igen.
2. Pumpen tommas pa væskebeholderens bund.

Der skal anwendes en tyk wire til nedfiring, som fastgores til pumpens ophengskrog. Pumpen kan och anwendes, nar den hænger i en wire.

1. Kontroller ved fornyet brug, om pumpeledningen er tomt halt.

5. Drift

5.1 Start og stop

När du har sluttet pumpen til strømnette, tænder og slukker svømmeafbryderen (9) automatisk (10). Start/stoptidspunktet er afhängig af vandstanden.

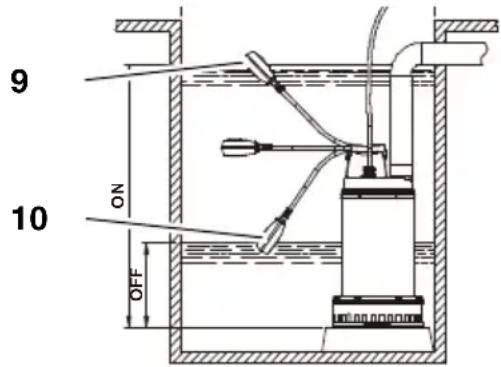

Justering af pumpens start/stoptidspunkt

Stillingen af svommeafbryderens kabel i kabelholderen kan ændres. Herved justeres afstanden mellem pumpens start- og stoptidspunkt:

• Svømmeafbryder ved "kort kabel": startpunkt og stoppunkt ligger tæt sammen.
• Svømmeafbryder ved "langt kabel": startpunkt og stoppunkt ligger langt fra hinanden.

OBS!

Fastgør svømmeafbryderens kabel, söstppunktet er min. 150 mm over

pumpen kan tænde og slukke.

OBS!

Pumpen mä ikke starte mere end 20

gange i timen, da motoren ellers bliver

forvarm.

Fare på grund af en defekt pumpe!

Sorg for via egnede foranstaltninger, at der icke opstar folgeskader sasom oversvommede rum pa ground af en defekt pumpe. Det kan undgas ved f.eks. at installere et alarmanlag erer en reservepumpe.

Fare!

Tænd ikke for pumpen, hvis der er lukket for pumpeledningen.

5.2 Minimumsvandstand

Kontinuerlig drift:

Er pumpen ikke helt nedsvænket, er der begraensninger i driften. Vær opmaerksom på følgende begraensninger:

Risiko for materielle skader på grund af tørlob!

Dykpumpen kan Iobe varm og tage

skade, da mediets kolefunktion er reduceret. Termosikringen slar fra.

• Sugning kun mulig i kort tid (2-3 min).
• Hold øje med pumpen under sugningen.

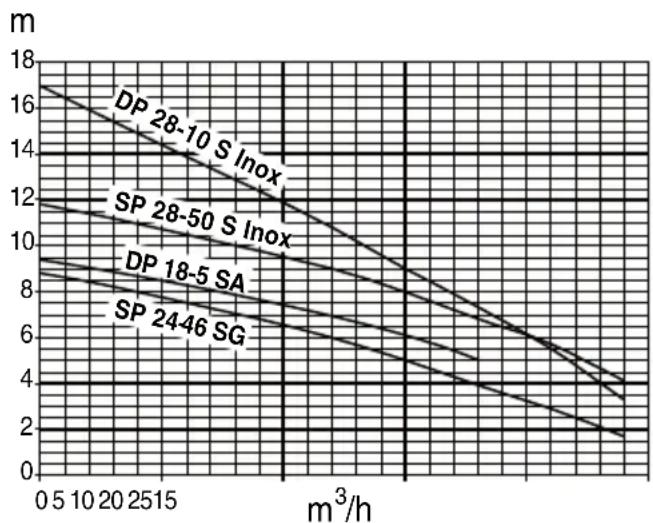

5.3Pumpekarakteristik

Pumpekarakteristikken viser, hvilken pumpekapacitet der kan opnas ved en given pumpehjde.

6. Pleje og vedligeholdelse af pumpen

Anden form for vedligeholdelse aller reparati-on end det, der er beskrevet i dette kapitel, ma kun udfores af fagfolk.

6.1 Regelmæssig pleje

For at pumpen altid fungerer fejlfrit, skal den plejes regelmaessigt. Det gælder ogsa, hvis den ikke tændes i længere tid (f.eks. ved brug i draenbronde).

Rengoring af pumpen

1. Pumpen skylles af med rent vand. Fastsiddende snavs, f.eks. algeaflejringer, fjernes med en børste og et rengøringsmiddel.
2. For at kinne skylle pumpen af indvendigt dykkes pumpen ned i en beholder med rent vand og startes kort.

6.2 Opbevaring af pumpen

OBS! Frost odelægger pumpe og tilbehør, da disse indeholder vand!

• Er der risiko for frost, skal pumpen og tilbehoret afmonteres og opbevares beskyttet mod frost.

6.3 Vedligeholdelse af pumpen (kun SP 28-50 S Inox, DP 28-10 S Inox)

OBS! I tilfælde af en defekt tætning kan der lobe smoremiddel ud af pumpen. Det-

te kan medfore forurening af den pumpede vaeske.

Smoremidlet i spildevandspumpen er/DDke giftigt, men det kan aendre vendets egenskaber.

Fare!
Vedligeholdelsesarbejde på kun udføres af kvalificeret fagpersona-

le. After 4000 til maks. 8000 driftstimer, dog mindist en gang om Året, skal olien i oliekammeret kontrolleres med hensyn til mængde og kvalitet.

7. Problemer og forstyrelser

Fare! F or alt arbejde p a maskinen: Trak netstikket ud.

7.1 Fejlsøgning

Pumpen kører ikke:

Ingen strøm.

• Kontroller kabel, stik, stikdase og sik-ring.

For lav netspanding.
- Benyt et forlaengerkabel med et tilstraekkeligt stort tværshit.

• Motor overophedet, motorbeskyttelese ud-løst.
  -Fjern arsagen til overopheddingen (er pumpen blokeret af fremmedlegemer?)

• Svømmeafbryderen tænder ikke for pumpen, narr vandstanden stiger.

• Kontroller, at svommeafbryderen kan bevage sig frit.

Hvis pumpen ikke tændes på trods af, at svømmeafbryderen kan bevæge sig frit:

Send pumpen til reparation pa et serviceværksted i dit land.

Motoren Iarmer, starter nikke:

Lobehjulet blokeret af fremmedlegemer.

Rengor Ibehjulet.

Pumpen kører, men suger ikke rigtigt:

Pumpehjde for stor.
- Maksimal pumpehoje skeletal overholds (se "Tekniske data").
Trykledning knækket.
- Laag trykledningen lige.
Trykledning utaet.
- Tætn trykledningen, efterspaend skrue-forbindelsene.

Pumpen kører meget larmende:

• Pumpen suger luft ind.
• Kontroller, at der er nok vand tilbage.
  -Fremmedlegemer (rengor pumpen).
• Tændt for manuel drift (overfladesug- ning).
  -Hold pumpen skaevt ved nedaenkningen i vaesken.

Pumpen kører konstant:

• Svømmeafbryderen nær ikke den nederste position.

• Kontroller, at svømmeafbryderen kan bevæge sig frit.

8. Reparation

Fare!

Af sikkerhedsmæssige arsager ma reparationer kun udføres af el-fagfolk

under anvendelse af originale Metabo-reservele!

Henvend dig til din Metabo-forhandler, Near du skal have repareret dit Metabo el-værktoj.

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Elektriske apparater ma ikke smides ud sammen med den alminelige husholdningsaffald. Iht. det europæiske direktiv 2002/96/EF om elektrisk og elektronisk affald skal brugte elektriske apparater

skilles ad, sorteres og afleveres til en god-kendt genbrugsstation.

10. Overensstemmelseserklae-ring

Vi erklærer under almindeligt ansvar: Disse entrepreneur- og spildevandspumper, identificeret ved angivelse af type og serienummer 1), opfylder alle relevante bestemmelse i direktiverne 2) og standarderne 3). Teknisk dossier ved 4)- se side 3.
