BRUGSANVISNING HWA 5500 M METABO

Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed fölgende standarder* iht bestemmelseme i direktiverne** rapport *** gennemført af ****Malti Garanteret lydeffektniveau****

EL

Da vi i forbindelse med kvalitetssikringen under den afsluttende kontrol anvender et konserveringsmiddel, kan der i enkelte tilfælde stadig være rester heraf i apparatet. Derfor bedes De foretage følgende for at sikre problemfri drift og lang levetid:

1. Fjern vandpåfyldningsskruen
2. Fyld pumpen helt op med rent vand
3. Skru vandpåfyldningsskruen i igen
4. Åbn trykledningen (vandhanen)
5. Tænd pumpen, og lad den køre i ca. 1 min.
6. Sluk pumpen, og træk netstikket ud
7. Skru vandafløbsskruen i
8. Fyld pumpen helt op med rent vand
9. Skru vandpåfyldningsskruen i
10. Åbn trykledningen (vandhanen) en smule
11. Sæt netstikket i, og tænd pumpen

12. Gentag eventuelt proceduren

13. Åbn vandpåfyldnings- og -afføbsskruen, og lad resten af vandet løbe ud via vandafløbsskruen

Såfremt De ikke følger disse tekniske anvisninger, kan det medføre skumdannelse i apparatet, således at det ikke er muligt at suge vand. Pumpen slår ikke fra ved manglende vandtilførsel; vandet i pumpehovedet bliver varmt og kan beskadige pumpen. Pas på, hvis det hede vand trænger ud af pumpen!

Konserveringsmidlet er uskadeligt for mennesker, dyr og miljø!

Producenten påtager sig intet erstatningsansvar i tilfælde af skader, der opstår som følge af, at driftsvejledningen eller anvlsningerne på dette tillægsblad ikke følges!

1. Maskinen i overblik

1 2 3 4 5 6 7

1 Tilslutning af tryk
2 Hydromat
3 Vandpäfyldningsskrue
4 Indsugningstilslutning

NB!

Ved urene medier skal der anvendes indsugningsfilter (se „Leverbart tilbehør“).

OBS:

For at undgå at vandet løber ud når pumpen er slået fra, anbefales det at der anvendes en kontraventil.

5 Vandaftapningsskrue
6 Pumpe
7 Strømkabel med stik

Indholdsfortegnelse

1. Maskinen i overblik......36

2. Læses først! ......37

3. Anvendelsesområde og medier....37

4. Sikkerhed......37

4.1 Korrekt anvendelse......37

4.2 Generelle sikkerhedsanvisninger ....37

1. Før brug....37

5.1 Montering af hydromat......37

5.2 Opstilling....38

5.3 Tilslut indsugningsledning......38

1. Vedligeholdelse og pleje......39

7.1 Regelmæssig vedligeholdelse ....39

7.2 Ved risiko for frost....39

7.3 Afmontering og opbevaring af apparatet....39

- Læs denne betjeningsvejledning før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisningerne.

• Overholdes denne betjeningsvejledning ikke, bortfalder garantien; producenten påtager sig intet ansvar for skader, der opstår som følge af misligholdelse.

- Hvis De skulle konstatere en transportskade kontakt da omgående Deres forhandler. Tag ikke apparatet i brug!

- Bortskaf emballagen miljøvenligt. Aflever den f. eks. til et dertil beregnet samlested.

- Opbevar betjeningsvejledningen omhyggeligt, så De altid kan slå op i den hvis der skulle opstå tvivl.

- Hvis De skulle låne apparatet ud eller sælge det, lad da altid de vedlagte dokumenter følge med.

Dette apparat anvendes til pumpning af rent vand i hus og have,

- som brønd-, regnvands- og produktionsvandspumpe,

- til tømning af svømmebassiner, damme i haven og vandbeholdere.

Mediets maksimalt tilladte temperatur er 50 °C.

4. Sikkerhed

4.1 Korrekt anvendelse

Apparatet må ikke anvendes til drikkevandsforsyning eller til pumpning af levnedsmidler.

Eksplosive, brandfarlige, aggressive eller sundhedsskadelige midler må ikke pumpes.

Apparatet er ikke egnet til erhvervsmæssig eller industriel anvendelse.

Ændringer på apparatet samt ved brug af dele, som ikke er testet eller godkendt af producenten, er ikke tilladte!

Hver ukyndig brug af apparatet er ikke tilladt; der kan ske alvorlige skader som følge heraf!

4.2 Generelle sikkerhedsan- visninger

Børn og unge samt personer, som ikke har læst betjeningsvejledningen, må ikke anvende apparatet.

Såfremt apparatet skal anvendes i hus- holdningens vandforsyning skal de lov- pligtige forskrifter vedrørende vand og afløbsvand samt bestemmelserne i hen- hold til DIN 1988 overholdes.

Yderligere risici består primært ved anvendelse af pumper – de kan heller ikke fjernes helt ved hjælp af sikkerhedsforanstaltninger.

Værktøjet må ikke udsættes for regn. Apparatet må ikke anvendes i våde omgivelser.

Vandstrålen må ikke rettes direkte mod apparatet eller andre elektriske dele! Der er fare for strømstød!

Apparatet må ikke anvendes i rum, der er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!

Der er fare pga. elektricitet!

Apparatet må ikke være tilsluttet til lysnettet under installations- og vedligeholdelsesarbejder.

Tag ikke om netstikket med våde hænder! Netstikket trækkes altid ud ved stikket, ikke ved kablet.

Strømkabel og forlængerledning må ikke knækkes, klemmes, strækkes eller køres over; de skal beskyttes mod skarpe kanter, olie og varme.

Er apparatet beskadiget må det først anvendes igen, efter at det er blevet repareret af fagfolk.

De må ikke selv udføre reparationer på maskinen! Kun fagfolk må foretage reparationer på pumper.

5. Før brug

Apparatet kan enkelt monteres og tilsluttes.

I tilfælde af tvivl kontakt forhandleren eller en elektriker.

5.1 Montering af hydromat

i OBS: Vad

Ved apparatets levering ligger hydromaten løs ved siden af (Transportbeskyttelse); den er allerede elektrisk tilsluttet.

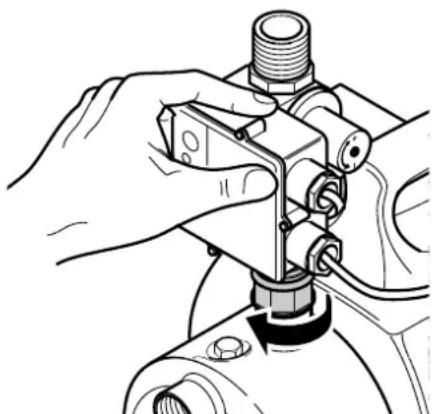

Før apparatet tages i brug første gang skal hydromaten skrues på (Illustration alt efter model).

1. Kontroller, at netstikket ikke er til-sluttet.

2. Hold hydromat-huset fast med en hånd, for at undgå at kablet til pumpen ikke fordrejes.

3. Hydromat-underdelen skrues med den anden hånd på pumpens tilslut-

ning til tryk; løft eventuelt huset en smule.

1. Hydromat justeres således, at betjeningssiden nemt kan nås.

5.2 Opstilling

• Apparatet skal stå på en lodret, plan flade, der er egnet til apparatets vægt med vandpåfyldning.
• For at undgå vibrationer, bør apparatet ikke skrues helt fast, men derimod stilles på et elastisk underlag.
• Opstillingsstedet skal være godt gennemluftet og beskyttet mod vejrlig.
• Ved anvendelse i damme og svøm-mebassiner skal apparatet opstilles beskyttet mod oversvømmelser og sikres, så det ikke falder ned i van-det. Derudover skal de lovmæssige krav overholdes for elektriske apparater.

5.3 Tilslut indsugningsledning

i OBS:

Der kræves muligvis andet tilbehør til tilslutningen (se „Leverbart tilbehør“).

NB!

Indsugningsledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

NB!

For at undgå at vandet løber ud när pumpen er slået fra, anbefales det at der anvendes en kontraventil.

• Alle skrueforbindelser skal tætnes med gevindtætningsbånd; Læk forårsager luftindsugning og forringer eller forhindrer vandindsugningen.
• Indsugningsledningen bør mindst have 1" (25 mm) indvendig diameter; den skal være bøjelig og vakuumtæt.
• Indsugningsledningen bør være så kort som muligt, da pumpeeffekten forringes jo længere ledningen er.
• Indsugningsledningen bør konstant stige mod pumpen, for at forhindre luftlommer.
• Det skal sikres, at der er tilstrækkelig vandtilførsel, og indsugningsledningens slutning bør altid være i vandet.

Der kræves muligvis andet tilbehør til tilslutningen (se „Leverbart tilbehør“).

NB!

Trykledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

• Alle skrueforbindelser bør tætnes med gevindtætningsbånd, for at forhindre at der trænger vand ud.
• Samtlige dele i trykledningen skal være tryksikre.
• Samtlige dele i trykledningen skal være korrekt monterede.

! Fare!

Anvendes der ikke tryksikre dele eller er monteret foretaget ukyndigt kan trykledningen gå i stykker under anvendelsen. Væske, der sprøjter ud med stort tryk, kan forårsage alvorlige skader!

5.5 Tilslutning til ledningsnet

Det er også muligt at foretage en fast installation (f.eks. til husholdningens vandforsyning indendørs).

• For at nedsætte vibrationer og støj, bør apparatet tilsluttes ledningsnettet med en elastisk slangeledning.

5.6 Strømtislutning

4

Der er fare pga. elektricitet!

Apparatet må ikke anvendes i fugtige omgivelser og kun under følgende forudsætninger:

• Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt installeret, jordet og kontrolleret.
• Netspænding og beskyttelse skal overholde de tekniske data.
• Ved anvendelse ved svømmebassiner, damme og lignende steder skal apparatet drives over en fejlstrøm-sikkerhedsafbryder (HFIrelæ, 30 mA) (DIN VDE 0100 -702, -738).
  Følgende generelle foranstaltninger til personbeskyttelse anbefales.

- Ved anvendelse udendørs skal de elektriske forbindelser være stænkvandsbeskyttet; de må ikke ligge i vandet.

- Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud.

5.7 Fyldning af pumpe og indsugning

[NO TEXT]

NB!

For hver tilslutning eller i forbindelse med udsivning af vand eller indsugning af luft skal pumpen fyldes med vand. Tilsluttes pumpen uden vandpåfyldning, ødelægges den!

i

OBS:

Indsugningsledningen behøver ikke at blive påfyldt, da pumpen selv suger vandet ind. Alt efter ledningens længde og -diameter kan det dog tage nogen tid, før trykket er opnået.

1. Vandpåfyldningskrue skrues ud sammen med pakningen.
2. Hæld langsomt rent vand i, indtil pumpen er fyldt.
3. Såfremt De ønsker at afkorte ind- sugningstiden, kan indsugningsled- ningen også fyldes.
4. Vandpåfyldningskrue skrues i igen sammen med pakningen.
5. Åbn trykledningen (vandhane eller sprøjtedyse åbnes), for at luften kan strømme ud ved indsugningen.
6. Tilslut apparatet (se „Drift“).
7. Hvis der kontinuerligt siver vand ud, lukkes trykledningen.

6. Drift

Pumpe og indsugningsledning skal være tilsluttede og fyldte (se „Før ibrugtagning“).

[NO TEXT]

NB!

Pumpe må ikke løbe tør. Der skal altid være tilstrækkelig medium (vand) i apparatet.

• Såfremt motoren ikke starter, pumpen ikke danner tryk eller der opstår lignende problemer, skal apparatet slås fra – og fejlen kan forsøges afhjulpet (se „Problemer og driftsforstyrrelser“).
• Såfremt pumpen er blokeret af fremmedlegemer eller motoren er overophedet, slår en sikkerhedsafbryder motoren fra.

6.1 Apparatet startes

i

OBS:

Hydromaten

• tilslutter pumpen, når der kræves vand (ved åben trykledning synker vandet ned under starttrykket);
• stopper pumpen ca. 10 sekunder efter at trykledningen er lukket (ved lukket trykledning stiger vandtrykket);

- stopper pumpen med tørløbsbeskyt-telse, när der ikke pumpes vand (Luft i indsugningsledningen).

8 9 10

8 Reset-taste

9 Fejlmeldings-lampe (rød)

10 Spændings-lampe (grøn)

1. Isæt netstikket.

2. Kontroller, at spændings-lampen (10) lyser.

3. Åbn for trykledningen.

4. Tryk på reset-tasten (8). Pumpen starter.

- Hvis der ikke pumpes vand efter ca. 10 sekunder, stopper hydromaten. Hold derefter reset-tasten trykket ind så længe, indtil der kommer vand ud.

- Hvis der ikke kommer vand ud efter ca. 3 minutter, kontroller da indsugningsledningen.

OBS:

Når fejlmeldings-lampen (9)

lyser, er luftmængden i indsugningsledningen eller starttrykket for højt (se „Problemer og driftsforstyrrelser“).

6.2 Pumpekarakteristik

Pumpekarakteristikken viser, hvilken pumpekapacitet der kan nås afhængigt af pumpemængden.

Pumpekarakteristik ved sugehøjde 0,5 m og 1"-sugeslange – til model:

A HWA 5500 M

B HWA 4000 N

C HWA 3300 N

7. Vedligeholdelse og pleje

Fare!

Før alle arbejder på maskinen:

- Træk netstikket ud.

Andet vedligeholdelsesarbejde eller reparationer, end de der er beskrevet her, må kun gennemføres af fagfolk.

7.1 Regelmæssig vedligeholdelse

• Apparat og tilbehør, særlig elektriske og trykførende dele, kontrolleres for beskadigelser, og repareres om nødvendigt.
• Indsugnings- og trykledning kontrolleres for utætheder.
• Såfremt pumpeeffekten forringes, rengøres indsugningsfilteret og filterindsatsen (option), udskiftes om nødvendigt.

7.2 Ved risiko for frost

NB!

Frost ødelægger apparat og til- da disse altid indeholder vand!

- Afmonter apparat og tilbehør ved risiko for frost og opbevar dem beskyttet mod frost (se følgende afsnit).

7.3 Afmontering og opbeva- ring af apparatet

1. Træk netstikket ud.
2. Åbn trykledningen (vandhane eller sprøjtedyse åbnes), for at vandet kan løbe helt ud.
3. Tøm pumpen helt, hertil drejes vandaftapningsskruen helt ud under pumpen.
4. afmonteres indsugnings- og trykledning fra apparatet.
5. Opbevar apparatet i et rum, der er beskyttet mod frost (mindst 5 °C).

Før alle arbejder på maskinen:

• Hydromaten er stoppet.

- Reset-tasten trykkes ind. Hvis der ikke pumpes vand efter ca. 10 sekunder, skal reset-tasten holdes inde, indtil der siver vand ud.

- Ingen strøm.

- Kabel, stik, stikdåse og sikring kontrolleres.

- For lav netspænding.

- Anvend et forlængerkabel med tilstrækkeligt tværsnit (se "Tekniske data").

- Motor overophedet, motorbeskyttelse udløst.

– Når apparatet igen er blevet koldt skal det startes igen (se „Drift“).

- Sørg for tilstrækkelig udluftning, hold ventilationsåbningerne frie.

- Overhold den maksimale tilløbstemperatur.

• Motoren larmer, starter ikke.

– Når motoren er stoppet stikkes en skruetrækker el.lign. ind igennem motorens ventilationsåbning og ventilatoren drejes.

- Pumpen er tilstoppet eller defekt.

• Pumpen afmonteres og rengøres.
• Diffusoren rengøres, udskiftes när nødvendigt.
• Ventilator rengøres, udskiftes när nødvendigt.

Pumpen suger ikke korrekt eller larmer meget:

• Vandmangel.

- Kontroller, at der er tilstrækkelig vand.

- Indsugningsledning utæt.

- Indsugningsledning tætnes, skrueforbindelserne spændes efter.

- Sugehøjde for stor.

• Overhold maksimal sugehøjde.
• Monter kontraventil, fyld indsugningsledningen med vand.

- Indsugningsfilter (tilbehør) tilstoppet.

– Rengøres, udskiftes når nødven- digt.

• Kontraventil (tilbehør) blokeret.
  – Rengøres, udskiftes når nødven- digt.
• Der siver vand ud mellem motor og pumpe, Glideringstætning utæt.
  – Udskift glideringstætningen.
• Pumpen er tilstoppet eller defekt.
• se ovenover.

Trykket er for lavt, pumpen kører længe eller starter igen kort og slår derefter fra:

• Indsugningsledning utæt eller sugehøjde for stor.
• se ovenover.
• Pumpen er tilstoppet eller defekt.
• se ovenover.
• Hydromaten justeret, fejlmeldingslampen lyser.
• Kontroller starttrykket, juster om nødvendigt.

8.2 Indstilling af hydromaten

Hvis starttrykket er for højt og fejlmeldings-lampen (11) lyser, skal hydromaten justeres på ny.

11 12

1. Træk netstikket ud.
2. Indstillingsskruen (12) drejes på følgende måde:
3. mod uret forringer starttrykket
4. med uret øger starttrykket.
5. Start apparatet igen og kontroller funktionen (se „Drift“).

9. Reparation

Fare!

Reparationer på el-værktøj må

kun udføres af en elektriker!

El-værktøj, der skal repareres, kan indsendes til den lokale service-afdeling. Adressen står ved reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

Til forsendelsen:

• Tøm pumpen helt (se „Apparatet afmonteres og opbevares“).
• Hydromaten skrues af (Transportbeskyttelse).
• Indsend helst apparatet i den originale indpakning.

10. Miljøbeskyttelse

Apparatets indpakningsmateriale kan genbruges helt.

Brugte apparater og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanvendes.

Vejledningen er trykt på klorfrit bleget papir.

11. Leverbart tilbehør

ses bagerst i vejledningen.

A Pumpetilslutnings-sæt, komplet inkl. dobbeltnippel, kontraventil, filter kort, vaskbart filterindsats, spiralslange 1 m komplet, gevindtætningsbånd.
B Hydrostop, stopper automatisk i forbindelse med vandmangel, forhindrer at pumpen løber tør.
C Tørløbs-stopkontakt, med 10-m-kabel, forhindrer at pum- pen løber tør ved indsugning fra en beholder, svømmebassiner etc.

D Spiralslange 1"

1) 1 m, komplet, tosidet med lynsmammenskruning;
2) 4 m, komplet med lynsmammen- skruning og sugekurv med bundventil;
3) 7 m, komplet med lynsammen- skruning og sugekurv med bundventil.

E Filter, tilslutning 1", kort, komplet med vaskbar plast-filterind-sats.

F Engangs-filterindsats, kort, til mekanisk forfiltrering af sand.

G Filterindsats vaskbar, kort, til mekanisk forfiltrering af sand, kan genbruges.

H Filterindsats kul, kort, med aktivkul-fyld, til klorholdigt vand, mod lugt- eller farveurenhe- der.

I Filterindsats poly, kort, med polyphosphat-fyld, til kalkholdigt vand til anvendelse til varmtvandsapparater.

J Rørnippel 150 mm, dobbeltsidig 1" AG, forzinket, til forbindelse af pumpe og indsugningsfilter.

K Dobbeltnippel, dobbeltsidig 1" AG.

L Kontraventil 1" IG, forhindrer at vandet løber tilbage og at pumpen løber tør.

M Gevindtætningsbånd, 12-m-rulle.

(AG=udvendigt gevind, IG=indvendigt gevind)

1. Tekniske Data

		HWA3300 N	HWA4000 N	HWA5500 M
Netspænding	V	230 ~ 1	230 ~ 1	230 ~ 1
Frekvens Hz		50	50	50
Mærkeeffekt	W			900
Mærkestrøm	A			4,0
Sikringer min. (træge eller L-automat) A 10 10 10
Driftskondensator μF 12,5	20	20
Nominelt omdrejningstal	min^-1	2800	2800	2800
Pumpekapacitet maks.	l/h	3300	4000	5500
Pumpemængde maks.	m	45	48	55
Transporttryk maks.	bar	4,5	4,8	5,5
Sugehøjde maks.	m	8	8	9
Tilførselstemperatur maks.	°C	50	50	50
Rumtemperatur	°C	5 ... 40	5 ... 40	5 ... 40
Beskyttelsesklasse		IP 44	IP 44	IP 44
Kapsling		I	I	I
Isolationsklasse		F	F	F
MaterialePumpehusPumpeakselPumpeløbehjul		ÆdelstålÆdelstålNoryl	ÆdelstålÆdelstålNoryl	ÆdelstålÆdelstålNoryl – 5x
TilslutningerSugetilslutning (Indvendigt gevind)Tilslutning af tryk (udvendigt gevind)		1"1"	1"1"	1"1"
HydromatStarttryk ca.	bar	1,5	1,5	1,5
Dimensioner (uden tilslutninger)LængdeBreddeHøjde	mmmmmm	450245395	450245395	480245400
VægtVægt tomVægt med vandpåfyldning	kgkg	8,810,3	11,412,9	13,315,3
Støjemissionsværdier (ved maks. tryk)Lydeffektniveau L_WA Lydtryksniveau L_pA	dB (A)dB (A)	7467	7265,5	6961,5
Maksimal længde til forlængerledningved 3 x 1,0 mm^2 tværsnitved 3 x 1,5 mm^2 tværsnit	mmm	3050	3050	3050

5 Vattenskruv
6 Pump
7 Nätkabel med stickkontakt
