BRUKSANVISNING HWA 5500 M METABO

Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande standarder* enligt bestämmelserna i direktiven**provningsrapport ** genomfört av ***Uppmått/ Garanterad ljudnivå****

NO

o m försteibrugtagning

5.4 Tilslut trykledning....38

5.5 Tilslutning til ledningsnet......38

5.4 Tilslut trykledning

i OBS:

Viktig information för första idrifttagningen

För kvalitetssäkring tillsätter vi konserveringsmedel vid slutkontrollen. I enstaka fall kan det finnas kvar rester i apparaten. Utför nedanstående steg för att undvika driftstörningar och för att apparaten ska få en lång livslängd.

1. Avlägsna påfyllningsskruven för vatten
2. Fyll på med rent vatten tills pumpen är full
3. Skruva i påfyllningsskruven för vatten
4. Öppna tryckledningen (tappkran)
5. Slå på pumpen och låt gå i ca 1 min
6. Slå av pumpen och dra ur strömkontakten
7. Skruva i utloppsskruven förvatten
8. Fyll på med rent vatten tills pumpen är full
9. Skruva i påfyllningsskruven för vatten
10. Öppna tryckledningen (tappkran) lätt
11. Stick i strömkontakten och slå på pumpen

12. Upprepa eventuellt hela proceduren

13. Vattenpåfyllning - öppna utloppsskruven och töm ut kvarvarande vatten via utloppsskruven

Om de tekniska anvisningarna inte följs kan detta leda till skumbildning i apparaten. Detta medför att vatten inte kan sugas in. Om vattentillförsel saknas slår inte pumpen ifrån. Detta leder till att vattnet i pumphuvudet värms upp vilket kan skada pumpen. Var försiktig när du tappar ut det varma vattnet!

Konserveringsmedlet är oskadligt för människor, djur och natur!

Tillverkaren tar inte ansvar för skador som uppstår till följd av att bruksanvisningen eller den här tilläggssidan inte följs!

1. Maskinens uppbyggnad

1 Tryckanslutning
2 Hydromat
3 Vattenskruv
4 Suganslutning

Varning!

Använd sugfilter om matarvätskan är smutsig (se "tillbehör").

Obs!

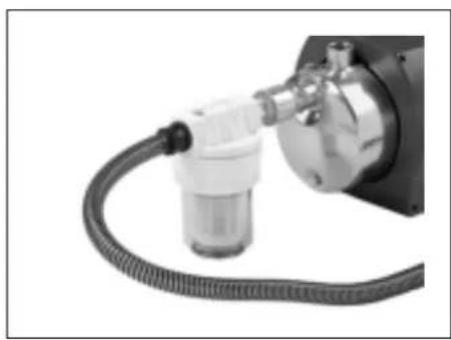

För att vattnet inte skall rinna ut när pumpen är avstängd rekommenderas en backventil.

Innehållsförteckning

1. Maskinens uppbyggnad......42

2. Läs detta först!......43

3. Användningsområde och matarmedium....43

4. Säkerhet......43

4.1 Använd maskinen enligt anvisningarna......43

4.2 Allmänna säkerhetsanvisningar......43

1. Innan pumpen tas i drift ..... 43

5.2 Uppställning....44

5.3 Anslutning av sugledningen.....44

5.4 Anslutning av tryckledningen .....44

5.5 Anslutning till ett rörledningsnät....44

5.6 Nätanslutning....44

5.7 Påfyllning av pumpen och uppsugning ....44

1. Drift ......44

6.1 lgångsättning ....44

6.2 Pumpkarakteristik 45

1. Reparation och underhåll .....45

7.1 Regelbundet underhåll......45

7.2 Vid fara för frost ....45

7.3 Demontera pumpen för förvaring....45

1. Felsökningsschema .....45

8.1 Felsökning ....45

8.2 Ställ in hydromaten....46

1. Reparation......46

2. Miljöskydd 46

3. Tillbehör......46/48

4. Tekniska data......47

2. Läs detta först!

• Läs detta innan kompressorn tas i drift första gången. Observera särskilt våra säkerhetsföreskrifter.
• Om bruksanvisningen ej beaktas upphör alla garantianspråk och tillverkaren ansvarar ej för de skador som då kan uppstå.
• Om pumpen har skadats under transporten skall leverantören omedelbart underrättas. Använd under inga som helst omständigheter en skadad pump.
• Ta hand om förpackningen på miljövänligt sätt. Lämna den t ex till motsvarande inlämningsställe/miljöstation.
• Förvara bruksanvisningen på ett säkert ställe så att du alltid har den till hands när den behöv.

- Se till att bruksanvisningen medföljer pumpen om du säljer den eller lånar ut den.

3. Användningsområde och matarmedium

Denna apparat är avsedd att användas för att pumpa vatten inomhus eller i trädgården,

• för bevattning,
• som brunns-, regn- och bruksvatten-pump,
• för att tömma swimmingpooler, dammar och vattenbehållare.

Matarmediet maximalt tillåtna temperatur är 50 °C.

4. Säkerhet

4.1 Använd maskinen enligt anvisningarna

Pumpen får ej användas för att pumpa dricksvatten eller livsmedel.

Explosiva, brandfarliga, aggressiva eller hälsovådliga ämnen får ej pumpas.

Pumpen är inte avsedd för industriellt bruk.

Det är inte tillåtet att ändar pumpen eller använda delar som inte testats eller godkänts av tillverkaren.

Det är förbjudet att använda pumpen på fel sätt på grund av de oförutsebara skador som då kan uppkomma.

4.2 Allmänna säkerhets- anvisningar

Barn och ungdomar som inte är för- trogna med bruksanvisningen får inte använda pumpen.

När pumpen används i swimmingpooler och trädgårdsdammar och i motsvarande skyddsområden skall bestämmelserna enligt DIN VDE 0100 -702, -738 följas.

När den används för att pumpa dricksvatten skall i lag gällande vatten- och avloppsföreskrifter följas samt bestämmelserna enligt DIN 1988.

Följande risker föreligger i huvudsak vid användning av pumpar – dessa risker kan inte heller alltid elimineras helt med säkerhetsanordningar.

Fara på grund av miljöfaktorer!

Undvik att utsätta pumpen för regn. Använd den inte heller i våtutrymmen.

Rikta inte vattenstrålen direkt mot pumpen eller andra elektriska delar. Livsfara på grund av elektricitet!

Använd inte pumpen i utrymmen där det föreligger explosionsfara, ej heller i närheten av brännbara ämnen eller gaser.

Fara för elektricitet!

Vid installations- och underhållsarbeten får pumpen inte vara ansluten till elnätet.

Ta inte i stickkontakten med blöta händer. Håll alltid i kontakten, aldrig i kabeln, när du drar ur kontakten.

Undvik att böja, klämma, rycka i eller köra över nätkabeln och förlängningskabeln. Skydda den mot vassa kanter, olja och värme.

Fara på grund av fel på pumpen!

Kontrollera allt innan du använder pumpen att den inte uppvisar några skador. Kontrollera särskilt nätkabeln, stickkontakten och elektriska delar. Livsfara på grund av elektricitet!

Om det är fel på pumpen får den inte användas igen förrän den reparerats av en fackman.

Reparera aldrig pumpen själv! Repara- tioner på pumpar får endast utföras av fackman.

5. Innan pumpen tas i drift

Du kan själv montera och ansluta pumpen.

I tveksamma fall bör du vända dig till den affär där du köpt pumpen eller fråga en elektriker.

Pumpen levereras med hydromaten i förpackningen (transportskydd). Hydromaten är redan elektriskt ansluten. Innan pumpen tas i drift första gången måste hydromaten skruvas fast (bilden varierar efter modell).

1. Kontrollera att nätkontakten inte är ansluten till ett eluttag.
2. Håll i hydromathuset med ena handen så att kabeln till pumpen inte kan vridas.
3. Skruva fast hydromatens underdel med den andra handen på pumpens

tryckanslutning; lyft huset något eventuellt.

1. Rikta in hydromaten så att du lätt kommer åt manöversidan.

5.2 Uppställning

• Pumpen skall placeras på ett vågrätt, jämnt underlag som klarar pumpens vikt när den är fylld med vatten.
• För att undvika vibrationer bör pumpen inte skruvas fast för hårt, utan placeras på ett elastiskt underlag.
• Installationsplatsenen skall ha full-god ventilation och vara skyddad mot väder och vind.
• När pumpen används för trädgårdsdammar och swimmingpooler måste den placeras så att den är skyddad mot översvämning och inte kan falla ner i vattnet. Observera även lagenliga bestämmelser och krav.

5.3 Anslutning av sugledningen

Obs!

För att kunna ansluta pumpen behövs eventuellt extra tillbehör (se "tillbehör").

Varning!

Sugledningen skall monteras så att den inte utövar någon mekanisk kraft eller spänning på pumpen.

Varning!

Använd alltid sugfilter om matarvätskan är smutsig för att skydda pumpen mot sand och smuts.

Obs!

För att vattnet inte skall rinna ut när pumpen är avstängd rekommenderas en backventil.

• Alla skruvkopplingar skall tätas med gängtätningsband. Läckage gör att det sugs upp luft så att vattnet sugs upp sämre eller inte alls.
• Sugledningen skall ha minst 1" (25 mm) inre diameter och skall vara knäck- och vakuumfast.
• Sugledningen skall helst vara så kort som möjligt, eftersom pumpeffekten avtar ju längre ledningen är.
• Sugledningen skall alltid stiga upp mot pumpen för att undvika luft i ledningen.
• Se till att vattnet rinner till ordentligt och att sugledningen alltid står i vattnet.

5.4 Anslutning av tryckledningen

Obs!

För att kunna ansluta pumpen behövs eventuellt extra tillbehör (se "tillbehör").

Varning!

Tryckledningen skall monteras så att den inte utövar någon mekanisk kraft eller spänning på pumpen.

• Alla skruvkopplingar skall tätas med gängtätningsband för att förhindra vattenläckage.
• Alla delar till tryckledningen skall vara trycksäkra.
• Alla delar till tryckledningen skall monteras på fackmannamässigt sätt.

Fara!

Om delarna inte är trycksäkra och monteras på fel sätt kan tryckledningen spricka under driften. Du kan skada dig på vätska som strömmar ut under högt tryck!

5.5 Anslutning till ett rörledningsnät

Pumpen kan även installeras fast (t ex för dricksvattensförsörjning i hushållet).

• För att minska vibrationer och ljud bör pumpen anslutas med elastiska slangledningar till rörledningsnätet.

5.6 Nätanslutning

Fara för elektricitet!

Använd inte pumpen i våtutrymmen eller under följande förhållanden:

• Pumpen för endast anslutas till ett jordat eluttag, som installerats, jordats och godkänts av behörig elektriker.
• Nätspänningen och avsäkringen skall motsvara uppgifterna i tekniska data.
• När pumpen används i swimmingppooler, trädgårdsdammar och på liknande ställen måste den anslutas till en jordfelsbrytare (jordfelsbrytare, 30 mA) (DIN VDE 0100 -702, -738). Detta rekommenderas även allmänt som personligt skydd.

- När pumpen används utomhus skall de elektriska kopplingarna vara stänkvattenskyddade och får inte ligga i vattnet.

- Förlängningskablar skall ha till-räcklig stor ledararea (se "Tekniska data"). Kabeltrummorna skall vara fullständigt avrullade.

5.7 Påfyllning av pumpen och uppsugning

Varning!

Varje gång pumpen ansluts på nytt samt vid vattenförlust eller om den suger luft måste den fyllas med vatten. Om du startar pumpen utan att fylla den med vatten kan den förstöras!

Obs!

Sugledningen behöver inte fyllas, eftersom pumpen är själv sugande. Det kan dröja en stund innan trycket har byggts upp beroende på ledningens längd och ledningsdiametern.

1. Skruva ur vattenskruven tillsammans med tätningen.
2. Fyll på rent vatten långsamt tills pumpen är fylld.
3. Om du vill ha kortare sugtid kan du även fylla sugledningen.
4. Skruva fast vattenskruven med tätningen igen.
5. Öppna tryckledningen (öppna vattenkranen eller vattenmunstycket) så att luften kan försvinna medan pumpen suger.
6. Starta pumpen (se "Igångsättning").
7. Stäng tryckledningen om det rinner ut vatten samtidigt.

6. Drift

Pumpen och sugledningen skall vara anslutna och fyllda med vatten (se "Före igångsättning").

Varning!

Pumpen får inte torrköras. Det måste alltid finnas tillräckligt med matarmedium (vatten).

• Om motorn inte startar, om det inte byggs upp något tryck i pumpen eller om liknande situationer inträffar måste du stänga av pumpen – och försöka reparera felet (se "Problem och felsökning").
• Om pumpen blockeras av främmande föremål eller om motorn är överhettad stängs motorn av via en skyddskoppling.

6.1 lgångsättning

Obs!

Hydromaten

– startar pumpen när vatten behövs (med öppen tryckledning sjunker vattentrycket under inkopplings-trycket),
- stänger av pumpen cirka 10 sekunder efter att tryckledningen

har stängts (när tryckledningen är stängd stiger vattentrycket);

- fungerar som torrkörningsskydd och stänger av pumpen när vatten inte pumpas (luft i sugledningen).

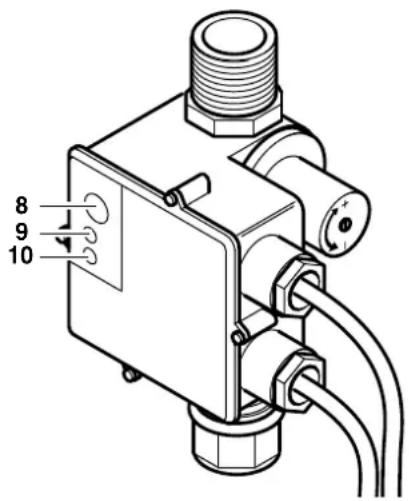

8 9 10

8 Reset-knapp

9 Larmlampa (röd)

10 Funktionslampa (grön)

1. Anslut nätkontakten.
2. Kontrollera att funktionslampan (10) lyser.
3. Öppna tryckledningen.
4. Tryck på Reset (8). Pumpen startar.
5. Om inget vatten pumpas efter cirka 10 sekunder stängs hydromaten av. Tryck då på Reset tills det börjar rinna ut vatten.
6. Kontrollera sugledningen om det inte rinner något vatten efter cirka 3 minuter.

Obs!

Om larmlampan (9) lyser är det luft i sugledningen eller för högt inkopplingstryck (se "Problem och felsökning").

6.2 Pumpkarakteristik

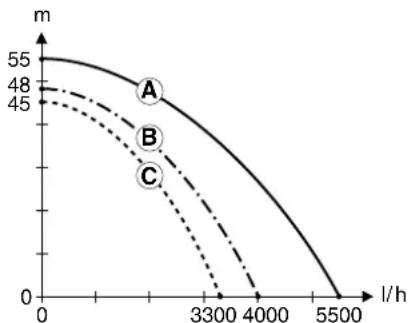

Pumpkaraktäristiken visar vilken matarmängd som kan uppnås i förhållande till matarhöjden.

Pumpkarakteristik vid 0,5 m sughöjd och 1" sugslang – för modell:

A HWA 5500 M
B HWA 4000 N
C HWA 3300 N

7. Reparation och underhåll

Fara!

Innan du börjar arbeta på kompressorn:

• Dra ur kontakten.
• Kontrollera att pumpen och anslutna tillbehör är utan tryck.

Övriga underhålls- och reparationsarbeten, än de som beskrivna här, får endast utföras av fackman.

7.1 Regelbundet underhåll

• Kontrollera alltid innan du använder pumpen att den inte uppvisar några skador. Kontrollera särskilt tillbehör, elektriska och tryckförande delar.
• Kontrollera att sug- och tryckledningarna är täta.
• Om pumpkapaciteten avtar skall sugfiltret och filterinsatsen (i förekommande fall) rengöras eller vid behov bytas.

7.2 Vid fara för frost

Varning!

Frost förstör pumpen och dess tillbehör eftersom de alltid är fyllda med vatten.

- Vid föra för frost skall pump och tillbehör demonteras och skyddas mot frost (se följande avsnitt).

7.3 Demontera pumpen för förvaring

1. Dra ur kontakten.
2. Öppna tryckledningen (öppna vattenkranen eller vattenmunstycket) och låt allt vattnet rinna ut.
3. Töm pumpen helt genom att skruva ur avtappningsskruv för vatten längst ner på pumpen.
4. Demontera sug- och tryckledningen från pumpen.
5. Förvara pumpen frostfritt (min. 5 °C).

8. Felsökningsschema

Fara!

Innan du börjar arbeta på kompressorn:

• Dra ur kontakten.
• Kontrollera att pumpen och anslutna tillbehör är utan tryck.

8.1 Felsökning

Pumpen pumpar inte:

• Hydromaten har stängts av.

- Tryck på Reset.

Om det inte rinner ut något vatten efter cirka 10 sekunder, tryck på Reset tills vattnet börjar rina ut.

- Ingen nätspänning.

- Kontrollera kabel, stickkontakt, uttag och säkring.

- För låg nätspänning.

- Förlängningskablar skall ha till-räcklig stor ledararea (se "Tek-niska data").

- Motorn är överhettad, motorskyddet har löst ut.

• Sätt på pumpen igen när den har svalnat (se "Drift").
  – Sör för fullgod ventilation, se till att luftspringorna inte blockeras.
• Observera maximal inloppstemperatur.

- Motor brummar men startar inte.

- Stäng av motorn och stick in en skruvmejsel el.likn. genom ventilationsspringorna på motorn och rotera fläkthjulet.

- Pumpen igensatt eller defekt.

– Ta isär pumpen och rengör den.
– Rengör diffusorn, byt den om så behövs.
– Rengör fläkthjulet, byt det om så behövs.

Pumpen suger inte riktigt eller väsnas:

• Vattenbrist.

- Kontrollera att det finns tillräckligt med vatten.

- Sugledningen är inte tät.

– Täta sugledningen, dra åt skruv-kopplingen.

- För hög sughöjd.

• Observera maximal sughöjd.
• Montera en backventil, fylll sugledningen med vatten.

- Igensatt sugfilter (tillbehör).

– Rengör filtret, byt det om så behövs.

• Backventilen (tillbehör) 'r blockerad.
  – Rengör filtret, byt det om så behövs.
• Det rinner ut vatten mellan motorn och pumpen, glidringstätningen är inte tät.
• Bit glidringstätning.
• Pumpen igensatt eller defekt.
• Se ovan.

För lågt tryck. Pumpen fortsätter att gå lange efteråt eller stängs av och sätts på igen med korta mellanrum:

• Sugledningen är inte tät eller för hög sughöjd.
• Se ovan.

- Pumpen igensatt eller defekt. - Se ovan.

- Hydromaten har ändrats, larmlampan lyser. - Kontrollera inkopplingstrycket och justera det eventuellt.

8.2 Ställ in hydromaten

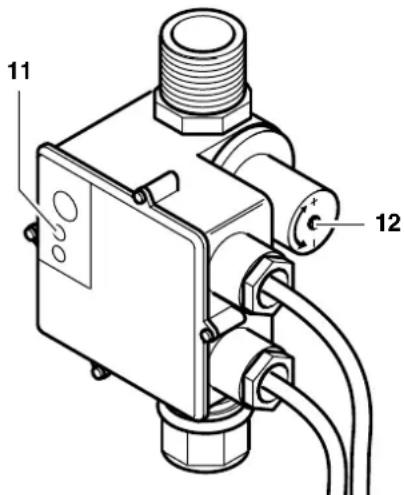

Om inkopplingstrycket är för högt och larmlampan (11) tänds måste hydromaten ställas in på nytt igen.

11 12

1. Dra ur kontakten.
2. Vrid inställningsskruven (12) på följande sätt:

– När muttern vrides motsols mins-kas inkopplingstrycket;

– När muttern vrides medsols ökas inkopplingstrycket.

1. Sätt på pumpen igen och kontrollera funktionen (se "Drift").

9. Reparation

Fara!

Reparationer på elektriska

apparater får endast utföras av behö- rig elektriker!

Elektriska apparater som behöver repareras kan skickas in till vår servicefilial i Sverige Adressen står på reservedelslistan.

Beskriv de fel som har konstaterats när verktyget skickas in för reparation.

Åtgärder före frakt:

• Töm pumpen helt (se "Demontering och förvaring").
• Skruva av hydromaten (transport-skydd).
• Använd helst originalkartongen när du skickar in pumpen för reparation.

10. Miljöskydd

Förpackningsmaterialet till pumpen är till 100 % återvinningsbart.

Kasserade apparater och tillbehör innehåller stora mängder värdefulla material och plaster som också kan användas i återvinningssyfte.

Denna bruksanvisning är tryckt på papper som blekts utan klor.

11. Tillbehör

Följande tillbehör finns att köpa i fackhandeln.

Obs!

Bilder och ordernummer återfinns

längst bak i bruksanvisningen.

A Anslutningssats,
komplett inkl. dubbelnippel, backventil, kort filter, tvättbar filterinsats, spiralslang 1 m komplett, gängtätningsband.
B Hydrostop,
för automatischen avstängning vid vattenbrist, förhindrar torrkörning av pumpen.
C Strömbryttare för torrkörning,
med 10 m kabel, förhindrar att pumpen torrkörs när vattnet sugs upp från behållare, swimmingpooler etc.

D Spiralslang 1"

1) 1 m, komplett, med snabbkopp- ling på båda sidor;
2) 4 m, komplett med snabbkopp- ling och sugkorg med fotventil;
3) 7 m, komplett med snabbkopp-ling och sugkorg med fotventil;

E Filter, anslutning 1", kort,

komplett med tvättbar filterinsats av plast.

F filterinsats för engångsbruk, kort,

för mekanisk förfiltrering av sand.

G Filterinsats tvättbar, kort,

för mekanisk förfiltrering av sand. återanvändbar.

H Filterinsats kol, kort,

fylld med aktivt kol, för klorhaltigt vatten, motverkar lukt eller missfärgningar.

I Filterinsats poly, kort,

fylld med polyfosfat, för kalkhaltigt vatten i varmvattensberedare.

J Rörnippel 150 mm, på båda sidor

1" YG, förzinkad, mellan pump och sugfilter.

K Dubbelnippel, på båda sidor 1" YG.

L Backventil 1" IG, förhindrar att vatt-

net riner tillbaka och att pumpen torrkörs.

M Gängtätningsband, rulle 12 m.

		HWA3300 N	HWA4000 N	HWA5500 M
Nätspänning	V	230 - 1	230 - 1	230 - 1
Frekvens	Hz			50
Märkeffekt	W			900
Märkström	A			4,0
Avsäkring min. (trög eller L-automat) A 10 10 10
Driftkondensator	μF	12,5	20	20
Märkvarvtal	min ^-1	2800	2800	2800
Max. pumpkapacitet	l/h	3300	4000	5500
Max. pumphöjd	m	45 48 55
Max. pumptryck	bar	4,5	4,8	5,5
Max. sughöjd	m	8	8	9
Max. inloppstemperatur	°C	50	50	50
Omgivningstemperatur	°C	5 ... 40	5 ... 40	5 ... 40
Kapslingsklass		IP 44	IP 44	IP 44
Kapslingsklass		I	I	I
Isolationsklass		F	F	F
MaterialPumphusPumpaxelPumphjul		Rostfritt stålRostfritt stålNoryl	Rostfritt stålRostfritt stålNoryl	Rostfritt stålRostfritt stålNoryl – 5x
AnslutningarSuganslutning (innergänga)Tryckanslutning (yttergänga)		1"1"	1"1"	1"1"
HydromatInkopplingstryck ca.	bar	1,5	1,5	1,5
Mätt (utan anslutningar)LängdBreddHöjd	mmmmmm	450245395	450245395	480245400
VikterVikt tomVikt med vatten	kgkg	8,810,3	11,412,9	13,315,3
Bullervärden (vid max. tryck)Ljudeffektsnivå L_WA Ljudtrycksnivå L_pA	dB (A)dB (A)	7467	7265,5	6961,5
Maximal längd för förlängningskabelmed 3 x 1,0 mm ^2 ledarareamed 3 x 1,5 mm ^2 ledararea	mmm	3050	3050	3050
