MANUAL DE USUARIO HWA 5500 M METABO
Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices** Acta de revisión *** llevada a cabo por ****Nivel de potencia acústica medido/ garantizado****
SV
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Importante Información para la Primerapuesta en marcha
Ya que para el aseguramiento de la calidad en el control final aplicamos un medio de conservación, en casos esporádicos todavía pueden encontrarse restos en el aparato. Por ese motivo realice los siguientes pasos, para asegurar un servicio libre de averías y una larga vida útil
- Retirar el tornillo de llenado de agua
- Llenar agua limpia, hasta que la bomba esté llena
- Atornillar el tornillo de llenado de agua
- Abrir la tubería de presión (grifo de agua)
- Conectar la bomba y dejarla funcionar aproximadamente 1 min.
- Desconectar la bomba y extraer el enchufe de red
- Abrir tornillo de llenado y de vaciado de agua y dejar salir el agua restante a través del tornillo de salida de agua
- Atornillar el tornillo de salida o vaciado de agua
- Llenar agua limpia, hasta que la bomba esté llena
- Atornillar tornillo de llenado de agua
- Abrir ligeramente la tubería de presión (grifo de agua)
- Insertar el enchufe de red y conectar la bomba
- Dado el caso repetir el proceso una vez más
En caso de inobservancia de estas indicaciones técnicas, se puede producir formación de espuma en el aparato, lo que hace imposible una aspiración de agua. En caso de alimentación de agua faltante la bomba no se desconecta, el agua en el cabezal de la bomba se calienta y puede deteriorar la bomba. ¡Cuidado en el caso de salida de agua caliente!
¡El producto de conservación es inofensivo para las personas, animales y medio ambiente!
¡Para los daños que se produzcan por inobservancia del manual de instrucciones o de esta hoja adicional, el fabricante no asumirá ninguna responsabilidad!
1. Vista general del aparato
2 Hydromat
3 Tapón roscado de llenado de agua
4 Conexión de aspiración
¡Atención!
Si el líquido a bombear contiene suciedad, utilizar el filtro de aspiración (véase „Accesorios suministrables“).
i Indicación:
Para evitar que el agua fluya de retorno al desconectarse la bomba es recomendable una válvula de retención.
5 Tapón roscado de vaciado de agua
6 Bomba
7 Cable de alimentación de corriente eléctrica con enchufe
Indice del contenido
-
Vista general del aparato.....29
-
¡Leer en primer lugar!......30
-
Campo de aplicación y líquidos a bombear .....30
-
Seguridad....30
4.1 Utilización de acuerdo a su finalidad....30
4.2 Instrucciones generales de seguridad ....30
- Antes de la puesta en marcha .30
5.1 Montaje del Hydromat .....30
5.2 Montaje ....31
5.3 Conectar el conducto de aspiración....31
5.4 Conectar el conducto de presión ....31
5.5 Conexión a una red de cañerías ....31
5.6 Conexión a la red....31
5.7 Llenar la bomba y aspirar......31
- Operación ....32
6.1 Poner en marcha el aparato......32
6.2 Curva característica de la bomba ....32
- Mantenimiento....32
7.1 Mantenimiento periódico .....32
7.2 En caso de riesgo de heladas.....32
7.3 Desmontar y guardar el aparato .32
- Problemas y averías .....33
8.1 Localización de averías......33
8.2 Ajustar Hydromat ......33
-
Reparación......33
-
Protección ecológica......33
-
Accesorios suministrables .33/48
-
Características técnicas .....34
2. ¡Leer en primer lugar!
- Leer este manual de uso antes de la puesta en servicio de la máquina. Prestar especial atención a las instrucciones de seguridad.
- La no observancia de las instrucciones contenidas en el presente manual de uso conduce a la anulación del derecho a garantía; el fabricante rechazará toda responsabilidad por daños consecuenciales.
- Si al desembalar la máquina se detectan daños producidos durante el transporte, informe de inmediato a su suministrador. ¡No ponga la máquina en servicio!
- Deseche el embalaje de forma ecológica. Deposítelo en el lugar de recogida adecuado.
- Conserve este manual de uso en lugar seguro de forma que pueda consultarse siempre que surja una duda.
- En caso de préstamo o venta de la máquina, entregar también este manual de uso.
3. Campo de aplicación y líquidos a bombear
Este aparato se utiliza para bombear agua limpia en el sector doméstico y jardinería,
- para el riego por aspersión y para la irrigación,
- como bomba de norias, de agua de lluvia y de agua de servicio,
- para vaciar piscinas, estanques de jardines y tanques de agua.
La temperatura admisible máxima del líquido a bombear es de 50 °C.
4. Seguridad
4.1 Utilización de acuerdo a su finalidad
El aparato no puede ser utilizado para el abastecimiento de agua potable ni para bombear alimentos.
No deben bombearse materias combustibles, agresivas o tóxicas.
El aparato no es adecuado para su aplicación en el sector artesanal o industrial.
¡No está permitido hacer modificaciones en el aparato ni el uso de piezas no comprobadas ni autorizadas por el fabricante!
¡Cualquier uso incorrecto del aparato no está de acuerdo a la finalidad; de esta manera pueden causarse daños imprevisibles!
4.2 Instrucciones generales de seguridad
El aparato no debe ser utilizado por niños ni adolescentes o personas que no estén familiarizadas con la instrucciones de uso.
En la operación para piscinas y en el sector jardinería así como en su sector de protección deben cumplirse las disposiciones estipuladas en la norma DIN VDE 0100 -702, -738.
Si el aparato se aplica en el sector de abastecimiento de agua potable, deberán cumplirse las prescripciones respecto al agua potable y al agua servida y las disposiciones estipuladas en la norma DIN 1988.
A continuación indicamos los peligros remanentes que existen siempre al trabajar con bombas, – peligros que es imposible de eliminar, incluso mediante precauciones técnicas.
¡Peligro por influjos ambientales!
No exponer el aparato a la lluvia. No utilizar este aparato en ambientes moja-dos.
¡Nunca dirija usted el chorro de agua directamente hacia el aparato o hacia otros componentes eléctricos! ¡Peligro de muerte por golpes de corriente eléctrica!
¡Nunca utilice usted el aparato en recintos con riesgo de explosión o en la vecindad de líquidos o gases combustibles!
¡Peligros por electricidad!
El aparato no debe estar conectado a la red de alimentación eléctrica, mientras tengan lugar trabajos de instalación y mantenimiento.
¡No tomar el enchufe de conexión a la red con las manos mojadas! Para desconectar el cable de la red nunca jale del cable mismo sino que siempre del enchufe.
No doblar, magullar, jalar ni pisar el cable de alimentación de corriente eléctrica ni el cable de extensión; protegerlos contra cantos agudos, aceite y calor.
¡Peligros por averías del aparato!
Controle usted el aparato, especialmente el cable de alimentación de corriente eléctrica, el enchufe del cable y los componentes eléctricos, antes de toda puesta en marcha, por si tienen eventuales daños. ¡Peligro de muerte por golpes de corriente eléctrica!
Si el aparato se ha dañado, podrá ser reutilizado solamente después de que ha sido reparado correctamente.
¡Nunca repare Vd. mismo el aparato! Las reparaciones de bombas deben ser llevadas a cabo exclusivamente por especialistas.
5. Antes de la puesta en marcha
Usted mismo puede montar y conectar fácilmente el aparato.
En casos de duda consulte usted a su vendedor especializado o a un electricista especializado.
5.1 Montaje del Hydromat
Indicación:
Al entregarse el aparato, el Hydromat se encuentra adjunto suelto (protección para el transporte); la conexión eléctrica ya se encuentra instalada.
Antes de la primera puesta en marcha
debe ser atornillado el Hydromat (figura de acuerdo a la versión).
- Compruebe usted que el enchufe de toma de la red no esté enchufado.
- Sujetar la carcasa del Hydromat con una mano para que no sea torcido el cable respecto a la bomba.
- Enroscar la parte inferior del Hydro-mat con la otra mano en la toma de presión de la bomba; para ello levantar, cuando sea necesario, un poco la carcasa.
- Alinear el Hydromat de tal manera que se pueda acceder cómodamente a los laterales de mando.
5.2 Montaje
- El aparato debe estar colocado sobre una superficie plana horizontal adecuada para soportar el peso del aparato incluyendo el agua que contiene.
- Para evitar vibraciones, el aparato no debe estar atornillado a la superficie, sino que la superficie de apoyo debe ser elástica.
- El lugar de montaje debe estar bien ventilado y protegido contra las influencias climáticas.
- Si el aparato se usa en estanque de jardín y en piscinas, debe estar colocado en un lugar no inundable y protegido contra caídas. Además es necesario considerar los requerimientos legales.
5.3 Conectar el conducto de aspiración
i Indicación:
Para la conexión es posible que usted requiera más accesorios (véase „Accesorios suministrables“).
¡Atención!
El conducto de aspiración debe estar montado de modo tal que no ejerza fuerza mecánica o tensión alguna sobre la bomba.
¡Atención!
Si el líquido a bombear contuviera suciedad, es imprescindible utilizar un filtro de aspiración, para proteger la bomba contra arena y suciedad.
i Indicación:
Para evitar que el agua fluya de retorno al desconectarse la bomba es recomendable instalar una válvula de retención.
- Todas las uniones atornilladas deben estar hermetizadas mediante cinta de obturación de roscas; si hubiera fugas se aspirará aire reduciendo o impidiendo la aspiración de agua.
- El conducto de aspiración debe tener un diámetro interior mínimo de 1" (25 mm); debe ser resistente a la dobladuras y al vacío.
- El conducto de aspiración debe ser lo más corto posible, ya que cuanto más largo el conducto, tanto menor será la capacidad de elevación de la bomba.
- El conducto de aspiración debe subir ininterrumpidamente hacia la bomba, a fin de evitar inclusiones de aire.
- Debe asegurarse que la alimentación de agua sea suficiente y el extremo del conducto de aspiración debe encontrase siempre sumergido en el agua.
5.4 Conectar el conducto de presión
i Indicación:
Para la conexión es posible que usted requiera más accesorios (véase „Accesorios suministrables“).
¡Atención!
El conducto de presión debe estar montado de modo tal que no ejerza fuerza mecánica o tensión alguna sobre la bomba.
- Para evitar fugas de agua, todas las uniones atornilladas deben estar hermetizadas mediante cinta de obturación de roscas.
- Todos los componentes del conducto de presión deben ser resistentes a la presión.
- Todos los componentes del conducto de presión deben estar montados correctamente.
¡Peligro!
Si los componentes no son resistentes a la presión y si el montaje no fuera correcto, podría reventarse el conducto de presión durante
la operación. ¡El líquido que se escapa a chorros de alta presión podría causar lesiones!
5.5 Conexión a una red de cañerías
También es posible un montaje estacionario (por ejemplo, para el abastecimiento de agua doméstica, en interiores).
- Para reducir las vibraciones y ruidos, es recomendable conectar el aparato a la red de cañerías mediante mangueras elásticas.
5.6 Conexión a la red
¡Peligros por electricidad!
Nunca utilice usted el aparato en ambientes mojados; utilice el aparato siempre bajo las siguientes condiciones:
- La conexión debe tener lugar siempre en cajas de enchufe que han sido instaladas correctamente, con toma de tierra y que han sido controladas.
- La tensión de la red y los fusibles deben cumplir con las especificaciones técnicas.
- Si el aparato se utiliza en piscinas, estanques de jardines o lugares similares, deberá conectarse al aparato un interruptor de corriente diferencial (interruptor de corriente diferencial de 30 mA) (DIN VDE 0100 -702, -738). Recomendamos esta medida como protección personal.
- Si el aparato se utiliza a la intemperie, las uniones eléctricas deben estar protegidas contra salpicaduras de agua; las conexiones no debe estar sumergidas en el agua.
- Es necesario utilizar solamente cables de extensión con una sección de conductor suficiente (véase "Especificaciones técnicas"). Los tambores de cables deben estar totalmente desenrollados.
5.7 Llenar la bomba y aspirar
¡Atención!
Cada vez que la bomba sea conectada o si hubiera pérdidas de agua o aspiración de aire, la bomba deberá ser llenada nuevamente con agua. ¡Si se conecta la bomba sin agua, se destruirá esta última!
i Indicación:
El conducto de aspiración no necesita ser llenado, ya que la bomba es autoaspirante. Sin embargo, puede tomar algún tiempo, en función de la lon-
gitud y diámetro del conducto, hasta que se forme la presión.
- Desatornillar el tapón roscado de llenado de agua junto con la junta.
- Echar lentamente agua limpia, hasta que la bomba esté llena.
- Si usted desea reducir el tiempo de aspiración, llene también el conducto de aspiración.
- Atornillar el tapón roscado de llenado de agua junto con la junta.
- Abrir el conducto de presión (llave de agua o tobera de rociado), para que el aire pueda escapar durante la aspiración.
- Conectar el aparato (véase „Operación“).
- Una vez que salga agua uniformemente, cerrar el conducto de presión.
6. Operación
La bomba y su conducto de aspiración deben estar conectados y llenados (véase „Antes de la puesta en marcha“).
¡Atención!
La bomba no debe funcionar en seco. Siempre debe haber una cantidad suficiente de líquido a bom-bear (agua).
- Si el motor no arrancara y la bomba no formara presión o si se produjeran efectos similares, desconecte la bomba – y trate de eliminar la causa de la avería (véase „Problemas y averías“).
- Si la bomba fuera bloqueada por un cuerpo ajeno o si el motor se sobrecalentara, el motor será desconectado por un conmutador de protección.
6.1 Poner en marcha el aparato
Notas:

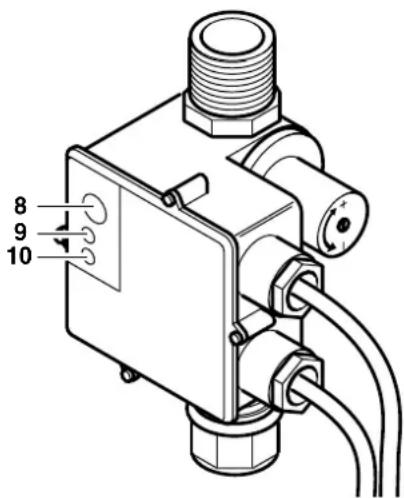

El Hydromat
- conecta la bomba cuando se necesita agua (con el conducto de presión abierto la presión de agua baja por debajo de la presión de conexión);
– desconecta la bomba unos 10 segundos tras el cierre del conducto de presión (con el conducto de presión cerrado aumenta la presión de agua); - desconecta la bomba como protección de marcha en seco, si no se requiere agua (aire en el conducto de absorción).
9 Luz de error (roja)
10 Luz de tensión (verde)
- Enchufar el cable de toma de corriente de la red.
- Verificar que la luz de tensión (10) está iluminada.
- Abrir el conducto de presión.
- Pulsar la tecla de Reset (8). La bomba se pone en funcionamiento.
- Si tras 10 segundos no se requiere más agua, el Hydromat se desconecta. En este momento, mantener presionada la tecla de Reset hasta que aparezca agua.
- Si tras 3 minutos no aparece agua, verificar el conducto de absorción.
Indicación:
Si se ilumina la luz de error (9), significa que hay aire en el conducto de absorción o la presión de puesta en servicio es muy alta (véase "Problemas y averías").
6.2 Curva característica de la bomba
La curva característica de la bomba indica el caudal posible en función de la altura de presión.
line
| l/h | m (A) | m (B) | m (C) | |-------|-------|-------|-------| | 0 | 55 | 48 | 45 | | 3300 | 48 | 45 | 40 | | 4000 | 45 | 40 | 35 | | 5500 | 40 | 35 | 30 |Curva característica de la bomba a una altura de aspiración de 0,5 m y con man-guera de aspiración de 1" - para modelo:
A HWA 5500 M
B HWA 4000 N
C HWA 3300 N
7. Mantenimiento
¡Peligro!
Antes de realizar cualquier trabajo en la máquina:
- Desenchufar el cable de toma de corriente de la red.
- Asegúrese que el aparato y los accesorios conectados no se encuentren bajo presión.
Cualquier trabajo de reparación o de mantenimiento más extenso que los descritos aquí, deberá ser realizado exclusivamente por especialistas.
7.1 Mantenimiento periódico
- Controlar si el aparato y los accesorios, especialmente los componentes eléctricos y aquellos sometidos presión tienen daños y repararlos en caso dado.
- Controlar si el conducto de aspiración y de presión tienen fugas.
- Si el caudal disminuyera, limpiar o cambiar el filtro de aspiración y el cartucho filtrante (en caso de existir).
7.2 En caso de riesgo de heladas
¡Atención!
¡La helada puede destruir el aparato y sus accesorios, ya que ellos siempre contienen agua!
- En caso de riesgo de heladas, desmontar el aparato y los accesorios y guardarlos en un lugar protegido contra heladas (véase el apartado siguiente).
7.3 Desmontar y guardar el aparato
- Desenchufar el cable de toma de corriente de la red.
- Abrir el conducto de presión (llave de agua o tobera de rociado), para que el agua pueda vaciarse completamente.
- Vaciar totalmente la bomba; para ello, saque el tornillo de desague del agua bajo la bomba.
- Desmontar del aparato el conducto de presión y aspiración.
- Guardar el aparato en un recinto libre de heladas (mín. 5 °C).
8. Problemas y averías
¡Peligro!
Antes de realizar cualquier trabajo en la máquina:
- Desenchufar el cable de toma de corriente de la red.
- Asegúrese que el aparato y los accesorios conectados no se encuentren bajo presión.
8.1 Localización de averías
La bomba no se pone en marcha:
- Hydromat se ha desconectado.
- Pulsar la tecla Reset.
Si no aparece agua tras 10 segundos, pulsar la tecla Reset hasta que aparezca agua.
- No hay tensión de alimentación.
- Comprobar el cable, el enchufe, la caja de enchufe y el fusible.
- Tensión de la red demasiado baja.
- Utilizar solamente cables prolongadores con una sección de conductor suficiente (véase "Características técnicas").
- Motor sobrecalentado, se ha disparado la protección del motor.
- Volver a conectar el aparato cuando se haya enfriado (véase "Funcionamiento").
- El aparato debe estar bien ventilado, no obstruir las ranuras de ventilación.
- Observar la temperatura máxima de entrada.
- El motor zumba pero no se pone en marcha.
- Con el motor desconectado, introducir un atornillador o similar en las ranuras de ventilación y girar el rodete de ventilación.
- Bomba obstruida o defectuosa.
- Desarmar y limpiar la bomba.
- Limpiar o cambiar el difusor.
- Limpiar o cambiar el rodete.
La bomba no aspira correctamente o produce demasiado ruido:
- Falta de agua.
- Asegurarse de que en el depósito se encuentre una cantidad suficiente de agua.
- El conducto de aspiración tiene fugas.
- Estanqueizar el conducto de aspiración, apretar las atornilla-duras.
- Altura de aspiración demasiado grande.
- Observar la altura máxima de aspiración.
- Colocar una válvula de retención, llenar el conducto de aspiración con agua.
- Filtro de aspiración (accesorio) obstruido.
- Válvula de retención (accesorio) bloqueada.
- Fugas de agua entre el motor y la bomba, retén frontal defectuoso.
- Cambiar el retén frontal.
- Bomba obstruida o defectuosa.
- véase más arriba.
Presión demasiado baja, la bomba se retarda en exceso o se conecta y desconecta contínuamente:
- Conducto de aspiración inestanco o bien altura de aspiración demasiado grande.
- véase más arriba.
- Bomba obstruida o defectuosa.
- véase más arriba.
- Hydromat ajustado, la luz de error se ilumina.
- verificar la presión de puesta en servicio, ajustar si se da el caso.
8.2 Ajustar Hydromat
Si la presión de puesta en servicio es muy alta y la luz de error (11) está iluminada, se tiene que volver a ajustar el Hydromat.
Desenchufar el cable de toma de corriente de la red.
-
Girar tornillo de ajuste (12) de la siguiente manera:
- al contrario de las agujas del reloj, la presión de puesta en servicio disminuye;
- en sentido de las agujas del reloj, la presión de puesta en servicio aumenta.
- Conectar de nuevo el aparato y verificar la función (véase "Funcionamiento").
9. Reparación
¡Peligro!
¡Los trabajos de reparación en aparatos eléctricos deben ser llevados a cabo exclusivamente por electricistas especializados!
Los aparatos eléctricos que requieran reparación pueden enviarse al centro de servicio técnico del país. La dirección está indicada en la lista de piezas de recambio.
Incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.
Para el envío:
- Vaciar completamente la bomba (véase "Desmontar y guardar el aparato").
- Desatornillar el Hydromat (protección para el transporte).
- Enviar el aparato en lo posible en el embalaje original.
10. Protección ecológica
El material de embalaje del aparato es reciclable en un 100 %.
Los aparatos y accesorios en desuso contienen grandes cantidades de materia prima y plásticos que también pueden ser incluidos en el proceso de reciclaje.
El presente manual de instrucciones de uso está impreso en papel blanqueado sin cloro.
11. Accesorios suministra- bles
En el comercio especializado puede usted adquirir los siguientes accesorios.
i Indicación:
Las ilustraciones y números de pedido se encuentran al final del presente manual.
A Juego de piezas de conexión de la bomba, completo, incl. racor doble, válvula de retención, filtro corto, cartucho filtrante lavable, manguera espiral 1 m completa, cinta obturadora de roscas.
B Hydrostop, para la desconexión automática en caso de falta de agua, evita la mar- cha en seco de la bomba.
C Interruptor de paro de marcha en seco, con cable de 10 m, evita la marcha en seco de la bomba al aspirar de un depósito, piscina, etc.
D Manguera espiral de 1"
1) 1 m, completa, con unión atorni-llada rápida a ambos lados;
2) 4 m, completa, con unión atorni-llada rápida y criba de aspiración con válvula de pié;
3) 7 m, completa, con unión atornillada rápida y criba de aspiración con válvula de pié.
E Filtro, conexión de 1", corto, completo con cartucho filtrante de plástico lavable.
F Cartucho filtrante desechable, corto,
para la prefiltración mecánica de la arena.
G Cartucho filtrante lavable, corto, para la prefiltración mecánica de la arena, reutilizable.
H Cartucho filtrante de carbón, corto, con relleno de carbón activo, si se trata de agua con cloro, contra olores e impurezas de pintura.
I Cartucho de filtración Poly, corto, con relleno de polifosfato, para utilizar en calentadores de agua, si el agua es calcárea.
J Racor de tubo de 150 mm, 1" AG a ambos lados, galvanizado, para conectar la bomba y el filtro de aspiración.
K Racor doble, 1" AG a ambos lados.
L Válvula de retención 1" IG, evita el reflujo del agua y la marcha en seco de la bomba.
M Cinta de obturación de roscas, rollo de 12 m.
(AG=rosca exterior, IG=rosca interior)
- Características técnicas
| HWA3300 N | HWA4000 N | HWA5500 M | ||
| Tensión de alimentación | V | 230 ~ 1 | 230 ~ 1 | 230 ~ 1 |
| Frecuencia Hz | 50 | 50 | 50 | |
| Potencia nominal W 900 1300 | 1500 | |||
| Intensidad asignada | A | 4,0 | 5,8 | 6,7 |
| Fusible mín. (de reacción lenta o automático L) | A | 10 | 10 | 10 |
| Condensador de operación | μF | 12,5 | 20 | 20 |
| Revoluciones nominales | min^-1 | 2800 | 2800 | 2800 |
| Caudal máx. | l/h | 3300 | 4000 | 5500 |
| Altura máx. de presión | m | 45 | 48 | 55 |
| Presión máx. de elevación | bar | 4,5 | 4,8 | 5,5 |
| Altura de aspiración máx. | m | 8 | 8 | 9 |
| Temperatura máx. de entrada | °C | 50 | 50 | 50 |
| Temperatura ambiental | °C | 5 ... 40 | 5 ... 40 | 5 ... 40 |
| Grado de protección | IP 44 | IP 44 | IP 44 | |
| Clase de protección | I | I | I | |
| Clase de material aislador | F | F | F | |
| Materiales | ||||
| Carcasa de la bomba | Acero fino | Acero fino | Acero fino | |
| Arbol de la bomba | Acero fino | Acero fino | Acero fino | |
| Rodete de la bomba | Noryl | Noryl | Noryl – 5x | |
| Conexiones | ||||
| Conexión de absorción (rosca hembra) | 1" | 1" | 1" | |
| Toma de presión (rosca macho) | 1" | 1" | 1" | |
| Hydromat | ||||
| Presión de conexión aproximada | bar | 1,5 | 1,5 | 1,5 |
| Dimensiones (sin conexiones) | ||||
| Longitud | mm | 450 | 450 | 480 |
| Anchura | mm | 245 | 245 | 245 |
| Altura | mm | 395 | 395 | 400 |
| Pesos | ||||
| Peso vacía | kg | 8,8 | 11,4 | 13,3 |
| Peso llena de agua | kg | 10,3 | 12,9 | 15,3 |
| Valores de emisión de ruido (a presión máx.) | ||||
| Nivel de potencia acústica L_WA | dB (A) | 74 | 72 | 69 |
| Nivel de intensidad acústica L_pA | dB (A) | 67 | 65,5 | 61,5 |
| Longitud máxima del cable de extensiónpara 3 × 1,0 mm^2 sección transversal del cablepara 3 × 1,5 mm^2 sección transversal del cable | m | 30 | 30 | 30 |
| m | 50 | 50 | 50 | |
