GEBRUIKSAANWIJZING HWA 5500 M METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is mel de volgende normen* conform de bepalingen van de richtlijnen** keuringsinstantie *** uitgevoerd door ****Gemeten/ Gegarandeerd geluidsnviveau****

ES

Belangrijke informatie over de Eerste ingebruikname

Daar wij met het oog op de kwaliteitszekerheid bij de eindcontrole een conserveringsmiddel gebruiken, kunnen er in sommige gevallen nog resten aanwezig zijn in het apparaat. Voer daarom de volgende stappen uit om een storingvrij gebruik en een lange levensduur te verzekeren

1. Watervulschroef verwijderen
2. Schoon water toevoegen tot de pomp gevuld is
3. Watervulschroef vastschroeven
4. Drukleiding (waterkraan) openen
5. Pomp inschakelen en ca. 1 min. laten lopen
6. Pomp uitschakelen en stekker uittrekken
7. Watervul- en aftapschroeven openen en resterend water via de wateraftapschroef laten aflopen
8. Wateraftapschroef vastschroeven
9. Schoon water toevoegen tot de pomp gevuld is
10. Watervulschroef vastschroeven
11. Drukleiding (waterkraan) een beetje openen
12. Netstekker aansluiten en pomp inschakelen
13. De procedure eventueel herhalen

Als u deze technische aanwijzingen niet in acht neemt, kan er schuimvorming optreden in het apparaat, waardoor geen water kan worden aangezogen. De pomp wordt niet uitgeschakeld als er geen water wordt aangezogen. Het water in de pompkop wordt heet, waardoor de pomp beschadigd kan worden. Wees voorzichtig als er heet water uitloopt!

Het conserveringsmiddel is onschadelijk voor mens, dier en milieu!

De fabrikant aanvaardt geen aansprakelijkhied voor schade die optreedt door niet-inachtneming van de handleiding of dit extra blad!

1. Het apparaat in een oogopslag

1 2 3 4 5 6 7

1 drukaansluiting
2 hydromaat
3 watervulschroef
4 aanzuigaansluiting

Oppassen!

Als de te pompen vloeistof verontreinigd is, moet u een aanzuigfilter gebruiken (zie „Leverbaar toebehoren“).

Aanwijzing:

Om te vermijden dat het water afloopt als de pomp uitgeschakeld is, bevelen wij het gebruik van een terugslagklep aan.

5 wateraftapschroef
6 pomp
7 netsnoer met stekker

Inhoudstafel

1. Het apparaat in een oogopslag....23

2. Lees dit eerst!......24

3. Toepassingsgebied en pompmedia....24

4. Veiligheid....24

4.1 Voorgeschreven gebruik van het systeem....24

4.2 Algemene veiligheidsvoorschriften....24

1. Voor het gebruik ....24

5.1 Hydromaat monteren .....24

5.2 Plaatsing 25

5.3 Aanzuigleiding aansluiten .....25

5.4 Drukleiding aansluiten......25

5.5 Aansluiting op een buizennet.....25

5.6 Netaansluiting ....25

5.7 Pomp vullen en aanzuigen.....25

1. Bediening.....26

6.1 Apparaat in gebruik nemen.....26

6.2 Pompkarakteristiek .....26

1. Service en onderhoud ......26

7.1 Regelmatig onderhoud......26

7.2 Bij vorstgevaar ......26

7.3 Apparaat demonteren en opbergen....26

1. Problemen en storingen......26

8.1 Foutopsporing .....26

8.2 Hydromaat instellen .....27

1. Herstelling ......27

2. Milieubescherming .....27

3. Leverbaar toebehoren .....27/48

4. Technische gegevens......28

2. Lees dit eerst!

- Voordat u het apparaat in gebruik neemt moet u eerst de handleiding lezen en daarbij vooral aandacht besteden aan het hoofdstuk „veiligheidsvoorschriften”.

- Bij niet-inachtneming van de handleiding vervalt de garantie; de fabrikant kan in dat geval niet aansprakelijk worden gesteld voor beschadigingen.

- Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u daar onmiddellijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat niet in gebruik nemen!

- De verpakking moet, conform de lokale wetgeving inzake de bescherming van het milieu, met een bevoegde ophaaldienst meegegeven worden.

• Bewaar deze gebruiksaanwijzing zorgvuldig zodat u ze bij onduidelijkheden kunt raadplegen.
• Als u het apparaat uitleent of doorverkoopt, dan moet u deze handleiding erbij voegen.

3. Toepassingsgebied en pompmedia

Dit apparaat dient voor het pompen van zuiver water in huis- en tuinomgevingen, bijvoorbeeld:

• voor beregening en besproeiing,
• als fontein-, regen- en gebruikswa- terpomp,
• voor het leegpompen van zwemba- den, tuinvijvers en waterreservoirs.

De vloeistoftemperatuur mag maximaal 50 °C bedragen.

4. Veiligheid

4.1 Voorgeschreven gebruik van het systeem

Het apparaat mag niet worden gebruikt voor drinkwatervoorziening of het pompen van levensmiddelen.

Explosieve, ontvlambare, agressieve of schadelijke stoffen mogen niet worden gepompt.

Het apparaat is niet geschikt voor industrieel gebruik.

Wijzigingen aan het apparaat of het gebruik van onderdelen die niet zijn goedgekeurd en vrijgegeven door de fabrikant zijn niet toegelaten.

Elk ander gebruik van het apparaat is in strijd met de veiligheidsvoorschriften; hierdoor kunnen onvoorzienbare beschadigingen optreden!

4.2 Algemene veiligheids- voorschriften

Kinderen en personen die niet vertrouwd zijn met de inhoud van de handleiding mogen het apparaat niet gebruiken.

Bij gebruik in zwembaden en tuinvijvers of het veiligheidsbereik daarvan moeten de bepalingen van DIN VDE 0100 -702, -738 worden nageleefd.

Als het apparaat wordt gebruikt voor de huishoudelijke watervoorziening, moeten de wettelijke water- en afvalwatervoorschriften volgens DIN 1988 worden nageleefd.

De volgende restrisico's blijven bij het gebruik van pompen principieel bestaan – ze kunnen ook door veiligheidsvoorzieningen niet volledig worden verme- den.

Gevaar door omgevingsinvloeden!

Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige omgeving.

Richt de waterstraal niet direct op het apparaat of andere elektrische toestellen! Levensgevaar door elektrocutie!

Gebruik het apparaat niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

Gevaar door elektrische stroom!

Tijdens installatie- of onderhoudswerkzaamheden mag het apparaat niet aangesloten zijn op het stroomnet.

Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact.

Zorg ervoor dat net- en verlengsnoeren niet geknikt worden of geklemd raken en dat niemand eraan trekt of erover rijdt. Bescherm net- en verlengsnoeren bovendien tegen scherpe randen, olie en hitte.

Gevaar door gebreken aan het apparaat!

Controleer het apparaat, vooral het netsnoer, de netstekker en elektrische onderdelen, telkens op beschadigingen voor u het in gebruik neemt. Levensgevaar door elektrocutie!

Een beschadigd apparaat mag pas opnieuw worden gebruikt nadat het deskundig werd hersteld.

Voer nooit zelf herstellingen uit aan het apparaat! Herstellingen aan pompen mogen alleen worden uitgevoerd door vaklui.

5. Voor het gebruik

U kunt het apparaat makkelijk zelf plaatsen en aansluiten.

In geval van twijfel raadpleegt u uw handelaar of een elektromonteur.

5.1 Hydromaat monteren

Aanwijzing:

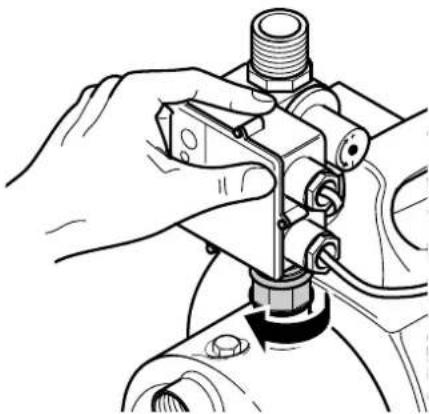

Bij levering van het apparaat is de hydromaat niet gemonteerd (transportbeveiliging); hij is reeds elektrisch aangesloten.

Voor de eerste inbedrijfstelling moet de hydromaat worden vastgeschroefd (afbeelding afhankelijk van de uitvoering).

1. Controleer of de stekker niet in de contactdoos steekt.
2. Houd de behuizing van de hydro- maat met één hand vast, zodat de kabel niet kan verdraaien t.o.v. de pomp.
3. Schroef de onderkant van de hydro- maat met de andere hand op de drukaansluiting van de pomp; til de behuizing eventueel een beetje op.
4. Richt de hydromaat zo uit dat de bedieningszijde goed bereikbaar is.

5.2 Plaatsing

• Het apparaat moet op een horizontale, vlakke ondergrond staan, die sterk genoeg is voor het gewicht van het apparaat met watervulling.
• Om vibraties te vermijden, mag het apparaat niet worden vastgeschroefd; het moet op een elastische ondergrond worden geplaatst.
• De montageplaats moet goed verlucht zijn en beschermd tegen weersinvloeden.
• Bij gebruik aan tuinvijvers en zwembaden moet het apparaat zo worden opgesteld dat het niet nat kan worden bij overstromingen en niet in het water kan vallen. Bijkomende wettelijke voorschriften moeten worden nageleefd.

5.3 Aanzuigleiding aansluiten

Aanwijzing:

Voor de aansluiting heeft u eventueel toebehoren nodig (zie „Leverbaar toebehoren“).

Oppassen!

De aanzuigleiding moet zo worden gemonteerd dat ze geen mechanische krachten of spanningen kan uitoefenen op de pomp.

Oppassen!

Bij verontreinigde pompmedia moet u absoluut een aanzuigfilter gebruiken om de pomp te beschermen tegen zand en vuil.

Aanwijzing:

Om te vermijden dat het water afloopt als de pomp uitgeschakeld is, bevelen wij het gebruik van een terugslagklep aan.

• Alle schroefverbindingen moeten worden afgedicht met schroefdraadtape; lekken veroorzaken luchtaanzuiging of verminderen resp. verhinderen de wateraanzuiging.
• De aanzuigleiding moet een binnen-diameter van tenminste 1" (25 mm) hebben; ze moet knik- en vacuum-bestendig zijn.
• De aanzuigleiding moet zo kort mogelijk worden gehouden omdat het pompvermogen met toenemende lengte van de aanzuigleiding afneemt.
• De aanzuigleiding moet naar de pomp toe constant stijgen om lucht-bellen te vermijden.
• De watertoevoer moet verzekerd zijn, en het einde van de aanzuigleiding moet zich steeds in het water bevinden.

5.4 Drukleiding aansluiten

Aanwijzing:

Voor de aansluiting heeft u eventueel toebehoren nodig (zie „Leverbaar toebehoren“).

Oppassen!

De drukleiding moet zo worden gemonteerd dat ze geen mechanische krachten of spanningen kan uitoefenen op de pomp.

• Alle schroefverbindingen moeten worden afgedicht met schroefdraadtape om te verhinderen dat er water ontsnapt.
• Alle delen van de drukleiding moe- ten drukbestendig zijn.
• Alle delen van de drukleiding moe- ten deskundig gemonteerd zijn.

Gevaar!

Door het gebruik van niet-drukbestendige delen of ondeskundige montage kan de drukleiding tijdens het gebruik klappen. Vloeistof die onder hoge druk uit de leiding spuit kan verwondingen veroorzaken!

5.5 Aansluiting op een buizennet

Ook een vaste installatie (bijv. voor de huishoudelijke watervoorziening) is mogelijk.

- Om vibraties en geluiden te reduce- ren, moet het toestel met elastische

slangen op het buizennet worden aangesloten.

5.6 Netaansluiting

Gevaar door stroom!

elektrische

Gebruik het apparaat niet in een natte omgeving en alleen als de volgende voorwaarden vervuld zijn:

• Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskundig geïnstalleerd, geaard en getest zijn.
• Netspanning en afzekering moe- ten overeenstemmen met de Technische gegevens.
• Bij zwembaden, tuinvijvers en op soortgelijke plaatsen moet het apparaat worden uitgerust met een foutstroomschakelaar (Fischakelaar, 30 mA) (DIN VDE 0100 -702, -738). Het gebruik van een foutstroomschakelaar wordt algemeen aanbevolen als veiligheidsmaatregel.
• Bij gebruik in open lucht moeten de elektrische verbindingen beschermd zijn tegen spatwater; ze mogen niet in het water liggen.
• Verlengsnoeren moeten een voldoende grote aderdoorsnede bezitten (zie „Technische gegevens“). Kabeltrommels moeten volledig afgerold zijn.

5.7 Pomp vullen en aanzui- gen

Oppassen!

Telkens de pomp wordt aangesloten of bij waterverlies resp. lucht-aanzuiging moet de pomp met water worden gevuld. Inschakelen zonder watervulling vernielt de pomp!

Aanwijzing:

De aanzuigleiding hoeft niet gevuld te worden daar de pomp zelfaanzuigend is. Afhankelijk van de lengte van de leiding kan het een tijdje duren voor de druk is opgebouwd.

1. Verwijder de watervulschroef en de dichting.
2. Giet zuiver water in de opening tot de pomp gevuld is.
3. Als u de aanzuigtijd wilt verkorten, kunt u ook de aanzuigleiding vullen.
4. Breng de watervulschroef en de dichting opnieuw aan.
5. Open de drukleiding (waterkraan resp. spuitkop opendraaien), zodat bij het aanzuigen lucht kan ontsnappen.

6. Schakel het apparaat in (zie „Gebruik“).

7. Sluit de drukleiding zodra het water gelijkmatig uit de opening stroomt.

6. Bediening

De pomp en de aanzuigleiding moeten aangesloten en gevuld zijn (zie „Voor het gebruik“).

Oppassen!

De pomp mag niet drooglopen.

Er moet steeds genoeg transport-vloeistof (water) aanwezig zijn.

• Als de motor niet start, de pomp geen druk opbouwt of soortgelijke effecten optreden, schakelt u het toestel uit – en probeert u de fout te herstellen (zie „Problemen en storingen“).
• Als de pomp geblokkeerd wordt door een vreemd voorwerp of de motor oververhit is, wordt de motor door een veiligheidsschakeling uitgeschakeld.

6.1 Apparaat in gebruik nemen

Aanwijzing:

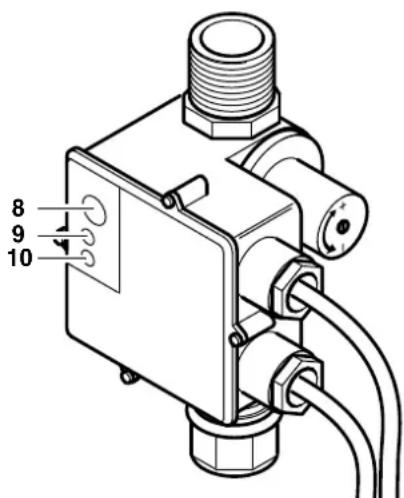

De Hydromaat

• schakelt de pomp in als er water nodig is (bij geopende drukleiding daalt de waterdruk onder de inschakeldruk);
• schakelt de pomp ongeveer 10 seconden na het sluiten van de drukleiding uit (bij gesloten drukleiding stijgt de waterdruk);
• schakelt de pomp als droogloopbescherming uit als er geen water wordt gepompt (lucht in de aanzuigleiding).

8 9 10

8 reset-toets
9 storingslamp (rood)
10 spanningslamp (groen)

1. Steek de netstekker in het stopcontact.
2. Controleer of de spanningslamp (10) brandt.
3. Open de drukleiding.
4. Druk op de reset-toets (8). De pomp wordt ingeschakeld.

- Als na ongeveer 10 seconden geen water wordt gepompt, schakelt de hydromaat uit. Houd in dat geval de reset-toets ingedrukt tot water tevoorschijn komt.

- Als na ongeveer 3 minuten geen water komt, controleert u de aanzuigleiding.

Aanwijzing:

Als de storingslamp (9) brandt, is er lucht in de aanzuigleiding of is de inschakeldruk te hoog (zie „Problemen en storingen“).

6.2 Pompkarakteristiek

Op de pompkarakteristiek kunt u de verhouding tussen de pomphoogte en het pompdebiet aflezen.

Pompkarakteristiek bij opvoerhoogte 0,5 m en 1"-aanzuigslang – voor model:

A HWA 5500 M
B HWA 4000 N
C HWA 3300 N

7. Service en onderhoud

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

• trekt u de stekker uit het stopcontact,
• controleert u of het apparaat en het aangesloten toebehoren drukloos is.

Andere dan de hier beschreven onderhouds- of herstellingswerkzaamheden mogen alleen worden uitgevoerd door vaklui.

7.1 Regelmatig onderhoud

• Controleer het apparaat en het toebehoren, vooral elektrische en drukvoerende delen, regelmatig op beschadigingen en laat het eventueel herstellen.
• Controleer de aanzuig- en drukleidingen op lekken.
• Als het pompvermogen afneemt, reinigt of vervangt u de aanzuigfilter en het filterelement (indien aanwezig).

7.2 Bij vorstgevaar

Oppassen!

Vorst vernielt het apparaat en het toebehoren omdat deze altijd water bevatten!

• Als er kans op vorst bestaat, moet het apparaat samen met het toebehoren worden gedemonteerd en opgeborgen (zie volgend hoofdstuk).

7.3 Apparaat demonteren en opbergen

1. Trek de stekker uit het stopcontact.
2. Open de drukleiding (waterkraan resp. spuitkop opendraaien) en laat het water volledig aflopen.
3. De hydromaat heeft de pomp uitgeschakeld.
4. Demonteer de aanzuig- en drukleidingen van het apparaat.
5. Bewaar het apparaat in een vorstvrije ruimte (min. 5 °C).

8. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

• trekt u de stekker uit het stopcontact,
• controleert u of het apparaat en het aangesloten toebehoren druk-loos is.

8.1 Foutopsporing

Pomp loopt niet:

• De hydromaat heeft de pomp uitgeschakeld.
• Druk op de reset-toets. Als na ongeveer 10 seconden nog geen water wordt gepompt, houd u de reset-toets ingedrukt tot water tevoorschijn komt.

- Er is geen spanning. - Controleer het snoer, de stekker, het stopcontact en de betreffende zekering.

- De netspanning is te laag. - Gebruik een verlengsnoer met voldoende doorsnede (zie Technische gegevens).

• Motor oververhit, motorveiligheid geactiveerd.
  – Schakel het apparaat na het afkoelen opnieuw in (zie „Bedrijf“).
• Zorg voor voldoende verluchting, houd de verluchtingsopeningen vrij.

• Houd rekening met de maximale toevoertemperatuur.

• Motor bromt, pomp start niet

• Steek een schroevendraaier o.i.d. door de verluchtingsopeningen van de uitgeschakelde motor en draai aan het ventilatorwiel.

Pomp zuigt niet of loopt zeer luid:

- Watergebrek.

- Controleer of de watervoorraad voldoende groot is.

- Aanzuigleiding lek.

- Dicht de aanzuigleiding af, trek de schroefverbindingen aan.

- Aanzuighoogte te groot.

- Houd rekening met de maximale opvoerhoogte.

- Breng de terugslagklep aan en vul de aanzuigleiding met water.

• Aanzuigfilter (toebehoren) verstopt.
• Reinigen, evt. vervangen.

- Terugslagklep (toebehoren) geblokkeerd. - Reinigen, evt. vervangen.

- Waterlek tussen motor en pomp, schuifringdichting lek.

- Vervang de schuifringdichting.

Druk te laag, de pomp loopt lang na of wordt voortdurend in- en uitgeschakeld:

• Aanzuigleiding lek of aanzuighoogte te groot.
• zie hoger.

- Controleer de inschakeldruk, stel hem eventueel bij.

8.2 Hydromaat instellen

Als de inschakeldruk te hoog is en de storingslamp (11) gaat branden, moet de hydromaat opnieuw worden ingesteld.

11 12

1. Trek de stekker uit het stopcontact.

2. Draai de instelschroef (12) als volgt:

- linksom verlaagt de inschakeldruk;

- rechtsom verhoogt de inschakeldruk.

1. Schakel het apparaat opnieuw in en controleer de goede werking (zie „Bedrijf“).

9. Herstelling

Gevaar! Herstellingen aan elektrische apparaten mogen alleen worden uitgevoerd door een elektrotechnicus!

Defecte apparaten kunt u aan de servicevestiging van uw land zenden. Het adres vindt u terug bij de lijst met onderdelen.

Geef bij inzending voor herstelling een omschrijving van het vastgestelde defect.

Transportaanwijzingen:

• Laat de pomp volledig leeglopen (zie „Apparaat demonteren en bewaren“).
• Schroef de hydromaat los (transportbeveiliging).
• Verstuur het apparaat indien mogelijk in de originele verpakking.

Het verpakkingsmateriaal kan volledig worden gerecycleerd.

Uitgediende apparaten en toebehoren bevatten een grote hoeveelheid recycleerbare grondstoffen en kunststoffen.

Deze handleiding is gedrukt op chloorvrij gebleekt papier.

11. Leverbaar toebehoren

Voor dit apparaat is het volgende toebehoren verkrijgbaar.

Aanwijzing:

Afbeeldingen en bestelnummers vindt u op het einde van deze handleiding.

A Pompaansluitset, volledig met dubbele nippel, terug- slagklep, filter kort, uitwasbaar filte- relement, spiraalslang 1 m volledig, schroefdraadtape.
B Hydrostop, schakelt de pomp bij watertekort automatisch uit om te voorkomen dat deze droogloopt.

C Droogloop-stopschakelaar, met 10 m kabel, verhindert het drooglopen van de pomp bij het aanzuigen uit een reservoir, zwem- bad, enz.

D Spiraalslang 1"

1) 1 m, volledig, met snelverbinding aan beide zijden;

2) 4 m, volledig, met snelverbinding en aanzuigkorf met voetklep;

3) 7 m, volledig, met snelverbinding en aanzuigkorf met voetklep.

E Filter, aansluiting 1", kort, volledig met uitwasbaar kunststofffilterelement.

F Wegwerpfilterelement, kort, voor de mechanische voorfiltering van zand.

G Filterelement uitwasbaar, kort, voor de mechanische voorfiltering van zand, herbruikbaar.

H Filterelement kool, kort, met actieve-koolvulling, bij chloor- houdend water, geen geur- of kleur- verontreiniging.

I Filterelement poly, kort, met polyfosfaatvulling, bij kalkhou- dend water voor het gebruik in warmwatertoestellen.

J Buisnippel 150 mm, aan beide zijden 1" US, verzinkt, voor het verbinden van pomp en aanzuigfilter.

K Dubbele nippel, beide zijden 1" US.

L Terugslagklep 1" IS, verhindert dat het water terugstroomt en de pomp droogloopt.

M Schroefdraadtape, 12-m-rol.

(US=uitwendige schroefdraad, IS=inwendige schroefdraad)

1. Technische gegevens

		HWA3300 N	HWA4000 N	HWA5500 M
Netspanning	V	230 ~ 1	230 ~ 1	230 ~ 1
Frequentie Hz		50	50	50
Nominaal vermogen W 900 1300 1500
Nominale stroomsterkte A 4,0 5,8 6,7
Zekering min. (traag of L-automaat) A 10 10 10
Bedrijfscondensator	μF	12,5	20	20
Nominaal toerental	min-1	2800	2800	2800
Pompcapaciteit max.	l/h	3300	4000	5500
Pompopvoerhoogte max.	m	45	48	55
Pompdruk max.	bar	4,5 4,8 5,5
Zuighoogte max.	m	8	8	9
Toevoertemperatuur max.	°C	50	50	50
Omgevingstemperatuur	°C	5 ... 40	5 ... 40	5 ... 40
Beveiligingstype		IP 44	IP 44	IP 44
Beveiligingsklasse		I	I	I
Isoleerstofklasse		F	F	F
MaterialenPomphuisPompasPomploopwiel		edelstaaledelstaalnoryl	edelstaaledelstaalnoryl	edelstaaledelstaalnoryl – 5x
AansluitingenAanzuigaansluiting (inwendige schroefdraad)Drukaansluiting (uitwendige schroefdraad)		1"1"	1"1"	1"1"
HydromaatInschakeldruk ca.	bar	1,5 1,5 1,5
Afmetingen (zonder aansluiting)LengteBreedteHoogte	mmmmmm	450245395	450245395	480245400
GewichtenGewicht leegGewicht met watervulling	kgkg	8,810,3	11,412,9	13,315,3
Geluidsemissiewaarden (bij max. druk)Geluidsvermogensniveau LWAGeluidsdrukniveau LpA	dB (A)dB (A)	7467	7265,5	6961,5
Maximale lengte voor een verlengsnoerbij 3 x 1,0 mm2 aderdoorsnede bij 3 x 1,5 mm2 aderdoorsnede	mm	3050	3050	3050
