HWA 6000 Inox - Pomp METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Waterpomp
Merk	Metabo
Model	HWA 6000 Inox
Categorie	Tuin- en sanitairwaterpomp
Voeding	230 V ~ 50 Hz
Nominaal vermogen (P1)	1100 W
Max. debiet	6000 L/u
Max. opvoerhoogte	45 m
Max. aanzuighoogte	8 m
Max. druk	4,5 bar
Aanzuigaansluiting	1" (25 mm) binnendraad
Persaansluiting	1" (25 mm) binnendraad
Materiaal behuizing	Inox
Elektrische beveiliging	Aardlekschakelaar 30 mA vereist
Motorbeveiliging	Droogloop- en oververhittingsbeveiliging
Starttype	Automatisch met elektronische manostaat
Slaapstand	Ja (groene LED knippert)
Ingebouwd filter	Ja, verwijderbaar voor reiniging
Terugslagklep	Geïntegreerd op de aanzuigaansluiting
Max. watertemperatuur	35 °C
Gewicht	Ongeveer 12 kg
Regelmatig onderhoud	Filter reinigen, aftappen bij vorst
Repareerbaarheid	Reserveonderdelen beschikbaar op www.metabo.com
Garantie	Raadpleeg de Metabo klantendienst

Veelgestelde vragen - HWA 6000 Inox METABO

Hoe de pomp HWA 6000 Inox aanzuigen?

Draai de vulschroef (11) los, vul de pomp langzaam met schoon water totdat deze vol is, draai dan weer vast. Open de persleiding en schakel de pomp in. De pomp is zelfaanzuigend, maar de initiële vulling is nodig.

Wat is de maximale aanzuighoogte?

De maximale aanzuighoogte is 8 meter. Zorg voor een aanzuigleiding met een binnendiameter van minimaal 25 mm en houd deze zo kort mogelijk voor de beste prestaties.

Hoe het ingebouwde filter reinigen?

Draai de deksel (14) los, verwijder de filtereenheid (15) naar boven. Demonteer de bak (16) en het filter (17) door te draaien. Reinig de bak onder stromend water en het filter met een zachte borstel. Monteer in omgekeerde volgorde tot aan de aanslag.

Wat betekenen de LED's op het bedieningspaneel?

LED (1) rood constant: storing (drooglopen). LED (2) groen constant: normaal bedrijf. Groen knipperend: slaapstand of vertraging. Rood knipperend: droogloopbeveiliging actief. Blauw: modus 'A' (voor ballast). Raadpleeg hoofdstuk 7.1 van de handleiding.

Hoe de pomp in de winter beschermen?

Laat de pomp en leidingen volledig leeglopen: uitschakelen, persleiding openen, aftapschroef (8) losdraaien. Bewaar het apparaat in een vorstvrije ruimte (min. 5 °C). Vorst vernietigt de pomp.

Kan ik deze pomp gebruiken voor drinkwater?

Nee, de pomp is niet geschikt voor drinkwater of levensmiddelen. Ze is geschikt voor helder water, besproeiing, leegpompen van zwembaden of regenwater.

Kan de pomp continu werken?

Nee, de pomp is niet ontworpen voor continu bedrijf. Ze is bedoeld voor intermitterend huis- en tuingebruik. Respecteer de automatische aan/uit-cycli.

Hoe de voorvuldruk verhogen (indien tank geïnstalleerd)?

Haal de stekker uit het stopcontact, open de persleiding om water te laten weglopen. Draai de dop op de luchtklep van de tank los. Pomp op tot 1,5 bar met een fietspomp met ventiel.

Wat te doen als de pomp niet start?

Controleer de stroomtoevoer (stopcontact, stroomonderbreker). Als de rode LED brandt, is de droogloopbeveiliging actief: zorg dat het waterpeil voldoende is en druk op de ON/OFF-knop (3). Als de motor zoemt, kan een vreemd voorwerp de pomp blokkeren.

Waar vind ik reserveonderdelen?

Reserveonderdelen en de volledige lijst zijn beschikbaar op www.metabo.com. Reparaties moeten worden uitgevoerd door een gekwalificeerde elektricien.

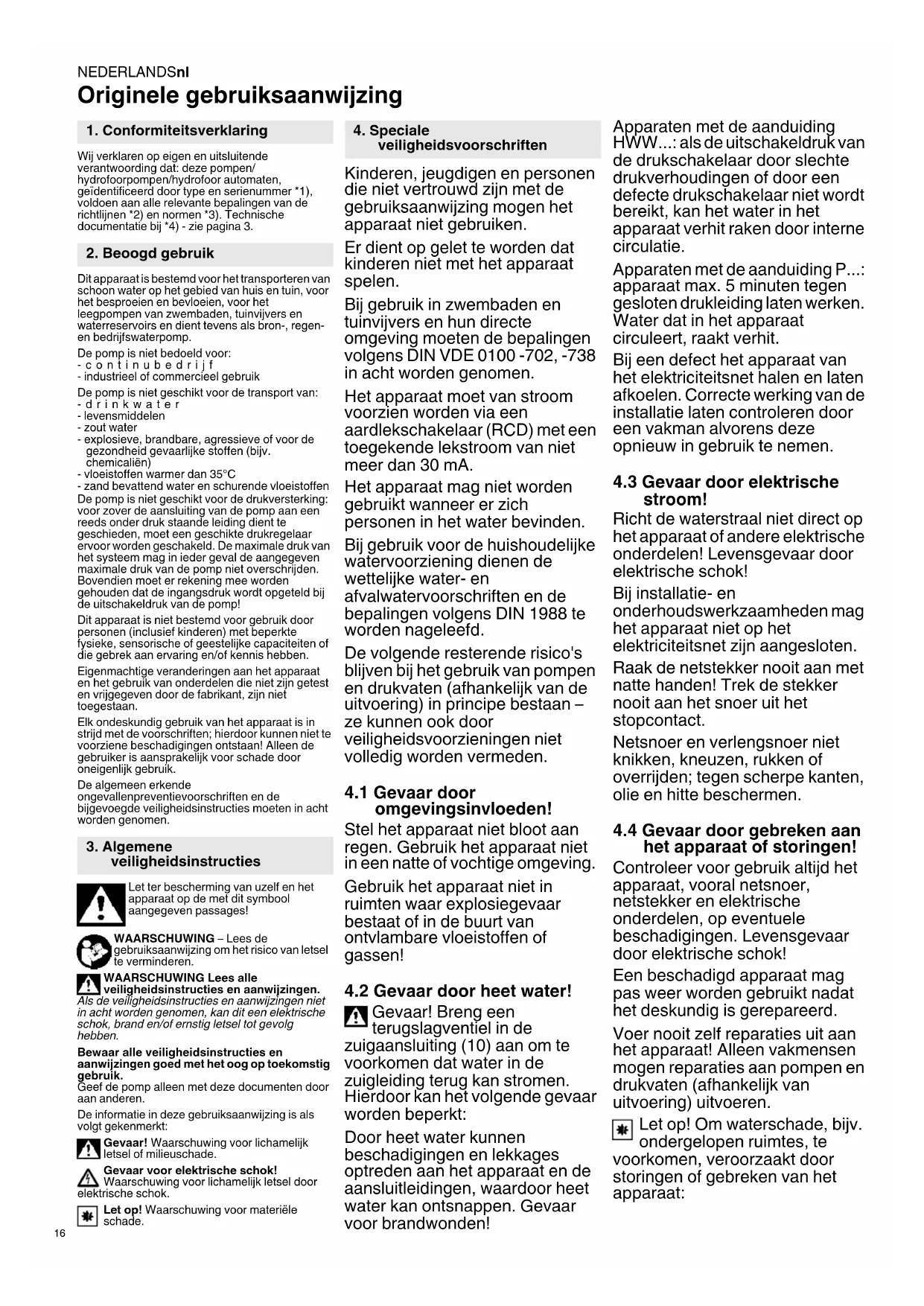

GEBRUIKSAANWIJZING HWA 6000 Inox METABO

nl Originele gebruiksaanwijing 16

Originele gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigene n uitsluitende verantwoordig dat: deze pompen/ hydrofoorpompen/hydrofoor automatemen, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3).Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

Dit apparaat is bestemd voor het transporteren van schoon water op het gebied van huis en tuin, voor het besproeien en bevloeieren, voor het leegpompen van zwembaden, tuinvijvers en waterreservoirs en dient tevens als bron-, regen en bedrijswaterpomp.

De pomp is Niet bedoeld voor:

continubedrijf

• industriellel of commercieel gebruik

De pomp is nicht geschickt voor de transport van:

drinkwater

• levensmiddelen

• zout water

• explosieve, brandbare, agressieve of voor de gezondheid gevaarlijke stoffen (bijv. chemicalien)

-vloeistoffen warmer dan 35^ircC

• zand bevattend water en schurende vloeistoffen
  De pomp is nicht geschikt voor de drukversterking: voor zozer de aansluiting van de pomp aan een reeds onder druk staande leiding dient te geschieden, moet een geschikte drukregelaar ervoor worden geschakeld. De maximale druk van het systeme mag in ieder geval de aangegeven maximale druk van de pomp Niet overschrijden. Bovendien moet er rekening mee worden gezoinden dat de ingangsdruk worden opgeteel bij de uitschakeldruk van de pomp!

Dit apparatus is nicht bestemd voor gebruik door personen (inclusief kinderen) met beperkte sysieke, sensorische of geestelijkte capaciteiten of die gebrek aan ervaring en/of kennis hebden.

Eigenmachtige veranderingen aan het apparaat en het gebruik van onderdelen die nicht zich het getest en vrijgeveven door de fabrikant, zich Niet togeteastaan.

Elk ondeskundig gebruik van het apparatusaat is in strijd met de voorschriften; hierdoor kannen nicht te voorziene beschadigingen ontstaan! Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende

ungevallenpreventievoerschriften en de bijgevoegde verilgheinsestructies要去en acht worden genomen.

3. Algemene veiligheidsinstructies

Letter bescherming van uzelf en het apparaat op de met dit symbol aangegeven passages!

[1] gebruiksaanwijzing om het risico van letse te verminderen.

Veiligheidsinstructies en aanwijzingen. Als de veiligheidsinstructures en aanwijzingen nicht in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letset tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op tokomstig gebruik.

Geef de pomp alleen met deze documenten door aan anderen.

De informatatie in deze gebruiksaanwijzing is als volgt gekenmerkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!

11 Waarschuwing voor lichamelijk letseil door elektrische schok.

Let op! Waarschuwing voor materiaele schade.

4. Speciale

veiligheidsvoorschriften

Kinderen, jeugdigen en personen die nicht vertrouwd zijn met de gebruiksaanwijzing mogen het apparaat Niet gebruiken.

Er dient op gelet te worden dat kinderen nicht met het apparaat spelen.

Bij gebruik in zwembaden en tuinvijvers en hun directe omgeving要去en de bepalingen volgens DIN VDE 0100-702, -738 in awhilegenomen.

Het apparatusaat moet van stroom voorzien worden via een aardlekschakelaar (RCD) met een toegekende lekstroom van nichteer dan 30mA

Het apparaat mag nicht worden gebruikt wonneer er zich personen in het water bevinden.

Bij gebruik voor de huishoudelijkke watervoorziening dienen de wettelijkke water- en afvalwatervoorschriften en de bepalingen volgens DIN 1988 te worden nageleefd.

De volgende resterende risico's lijven bij het gebruik van pompen en drukvaten (afhankelijk van deuitvoering) in principe bestaan -ze+knen ook door veiligheidsvoorzieningen nicht volledig worden vermeden.

4.1 Gevaar door omgevingsinvloeden!

Stel het apparaat Niet bloot aan regen. Gebruik het apparaat Niet in een natte of vochtige omgeving.

Gebruik het apparaat Niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

4.2 Gevaar door heet water!

A Gevaar! Breng een terugslagventiel in o

zuigaansluiting (10) aan om te voorkomen dat water in de zuigleiding terug kan stromen. Hierdoor kan het volgende gev worden beperkt:

Door heet water kuren beschadigingen en lekkages optreden aan het apparaat en de aansluitleidingen, waardoor heet water kan ontsnappen. Gevaar voor brandwonden!

Apparaten met de aanduiding HWW....: als de uitschakeldruk van de drukschakelaar door slechte drukverhoudingen of door een defecte drukschakelaar nicht worden bereikt, kan het water in het apparaat verhit raken door interne circulatie.

Apparaten met de aanduiding P....: apparaat max. 5 minuten gegen gesloten drukleiding latent werken. Water dat in het apparaat circuleert, raakt verhit.

Bij een defect het apparaat van het elektriciteitsnet halen en lately afkoelen. Correcte werking van de installmentatie latent controlleren dooreen vakman alvorens deze opniew in gebruik te nemen.

4.3 Gevaar door elektrische stroom!

Richt de waterstraal Niet direct op het apparaat of andere elektrische onderdelen! Levensgevaar doorelektrische schok!

Bij installment- en onderhoudswerkzaamheden mag het apparaat Niet op het elektriciteitsnet zich aangesloten.

Raak de netstekker nooit aan met\ natte handen! Trek de stekker\ nooit aan het snoer uit het\ stopcontact.

Netsnoer en verlengsnoer nicht knikken, kneuzen, rukken of overrijden; gegen scherpe kanten, olie enitte beschermen.

4.4 Gevaar door gebreken aan het apparatusat of storingen!

Controleer voor gebruik alkijd het apparaat, vooral netsnoor, netstekker en elektrische onderdelen, op eventuele beschadigingen. Levensgevaardoor elektrische schok!

Een beschadigd apparaat mag pas waar worden gebruikt nadat het deskundig is gerepareerd.

Voer nooit zichreparatiesuitaan het apparaat!Alleenvakmensen mogen reparaties aan pompen en drukvaten (afhankelijk vanuitvoering)uitvoeren.

Let op! Om waterschade, bijv. ondergelopen ruimtes, te voorkomen,veroorzaakt door storingen of gebreken van het apparaat:

• Plan geschkke
  veiligheidsmaatregelen in, bijv.: alarminstallati of opvangreservoir met bewaking
  De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die veroorzaakt worden door
• foutief gebruik van het apparaat.
  -overbelasting van het apparaat door permanent gebruik.
• gebruik of bewildaring van het apparaat zonder vorstbescherming.
• het uitvoeren van eigenmachtige veranderingen aan het apparaat. Reparaties aan elektrische apparaten mogen alleen worden uitgevoerd door een elektromonteur!
  -het gebruik van onderdelen die Niet door de fabrikant gecontroleerd en vrijgeveen zich.
• het gebruik van ongeschikt installaematerialiaal (armaturen, aansluitleidingen, enz.).
  Geschikt installmentmaterial: -drukbestendig (min. 10 bar)
• warmtebestendig (min. 100^ircC )
  Bij gebruik van universele draaikoppelingen

(bajonetkoppelingen) alleen uitvoeringen gebruiken met een extra bevestigingsring voor een veilige afdichting.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaat.
1 LED (storing) *
2 LED (on, standby, info) *
3 Knop (aan,uit, indien nodig "Mode A", reset) *
4 Bedieningspaneel
5 Pomp
6 Drukvat ("ketel") *
7 Luchtventiel voor Voorvuldruk
8 Wateraftapschoef
9 Manometer (waterdruk)
0 Zuigaansluiting
1 Watervulschroef
2 Drukaanschluiting
3 Sleutel
4 Deksel
5 Filtereenheid
6 Beker
7 Filter
8 Terugslagventiel
afhankelijk van de uitvoering

6. Ingebruikname

6.1 Opstelling

Het apparaat moet op een droge (max. Iuchtvochtigheid 80% ), goedGeVentileerd en tegen weersinvloeden beschemde plek horizontal waorden geplaatst. Een veilige, vlakke en stevige standClient ook te worden gewaarborgd bij een maximale watervulling van het apparaat. De ventilationsleuven mogen Niet worden afgedekt over vuil aanzuigen.De afstand tot muren andere voorwerpenClient minstens 5 cm te bedragen.Beschemen gegen vorst-zie hoofdstuk 8.3.

Om trillingen te voorkomen mag het apparaat nicht worden vastgeschroefd maar guest het op een elastische ondergrund te worden geplaatst.

Bij gebruik bij tuinvijvers en zwembaden要去 het apparaat zoijken opgesteld dat het Niet kan overstromen en Niet in het water kan vallen. Additionele wettelijke vereisten dienen in acht te worden genomen.

6.2 Zuigleiding aansluiten

Let op! De zuigleiding moet zo worden gemonteerd dat deze geen mechanische kracht of spanning op de pomp uitoefent.
Let op! Gebruik een aanzuigfilter om de pomp te beschermen gegen zand en vuil.
Let op! Om ervoor te zorgen dat het water bij een uitgeschakelde pomp Niet wegloopt, is absoluten een terugslagventiel vereist. Wij raden aan een terugslagventiel te monteren in de aanzuigopening van de zuigslang en de zuigaansluiting (10) van de pomp. Afhankelijk van het model is hier reeds een terugslagventiel geintegreerd (zie hoofdstuk 13. Technische gegevens).

Alle schroefverbindungen met aufdichtband voor schroefdraad afdachten (ca. 10-15 omwikkelingen in de richting van de schroefdraad). Lekkagesveroorzaken het aanzuigen van lucht en verminderen of verhinderen het aanzuigen van water.

De zuigleiding moet minstens 1" (25 mm)
binnendiameter hebben; hij要去 knikvast en vacuumbestendig়.

De zugleiding moet zo kort möglichk zijn, sondern met een toenemende leidinglengte het pompvermögen afneamt.

De zuigleiding moet waar de pomp toe gestaag oplopen om luchtblaasjes te voorkomen.

Er要去 een voldoende watertoevoer
gegarandeerd着眼 en het uiteinde van de
zuigleiding moet zich altd in het water bevinden.
Let erop dat de zuigleiding Niet op de bodem ligt,
zodat er geen zand of vuil worden aangezogen.
Hiervoor kan bijv. een drijvende afname als
toebehoor worden gebruikt.

6.3 Drukleiding aansluiten

Om wrijvingsverlies te verminderen dient de drukleiding minstens 1 (25 mm) binnendiameter te bezitten. Bij gebruik vankleiner diameters, bijvoorbeeld 1/2" kannen vanwege slechte ventilatie toepassingsproblemen ontstaan.

Let op! De drukleiding moet zo worden gemonteerd dat deze geen mechanische kracht of spanning op de pomp uitoefert.

Aanwijizing: HWWI... HWAI... (pompen met geintegreider filter); de pomp vullen voor het aansluiten (zie hoofdstuk 6.7).

Alle schroefverbindungen met aufdichtband voor schroefdraad aufdachten, om te voorkomen dat water eruit lekt (ca. 10-15 omwikkelingen in de richting van de schroefdraad).

Alle onderdelen van de drukleiding moeten drukvast zich en vakkundig worden gemonteerd.

A Gevaar! Door nicht-drukvaste onderden en ondeskundige montage kan de drukleiding springen tijdens het gebruik. U kunt gewond raken door vloeistof die met hoge druk naart buiten spuit!

6.4 Aansluiting op een buizenstelsel

Om trillingen en geruis te beperken moet het apparaat met elastische sangleidingen op het buizenstelsel worden aangesloten.

Bij vast geinstalleerde buizen worden aanbevolen,\ deze op de eerste 2 meter alleen stijgend te\ plaatsen, om een best möglichke ventilatie te\ waarborgen.

6.5 Netaansluiting

A Gevaar door elektrische stroom! Bedien het apparaat Niet in een natte omgeving en alleen onder de volgende voorwaarden:

• Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskundig geinstalleerd, geaard en getest+zijn.
  -Netspanning, netfrequentie en zekering moeten overeenstemmen met de technische gegevens.
• Het apparaat moet van stroom voorzien worden via een aardlekschakelaar (RCD) met een toegekende lektroom van niet meer dan 30mA .
• De elektrische verbindingen mogen nicht in het water liggen en要去en zich in een gebied bevinden dat veilig is voor overstromingen. Bij gebruik in de openlucht要去en zij spatwaterdichtহn.
• Verlengsnoeren moeten een voldoende grote aderdiameter hebben. Kabeltrommels要去en volledig afgerold+zijn.
• Nationale installmentevoorschriften要去en in acht wordengenomen.

6.6 Voorvuldruk instellen (alleen HWW..., HWWI...)

Voor ingebruikname de voorvuldruk instellen. Zie hoofdstuk 9.4.

6.7 Pomp vullen en aanzuigen

Opgelet! Bij elke neue aansluiting of bij verlies van water of het aanzuiigen van lucht moet de pomp met water worden gevuld. Door gebruik van de pomp zonder watervulling raakt de pomp onherstelbaar beschadigd! Om een wrijvingsloos gezruik te waarborgen, raden wij u voor die eerste ingebruikname een voldoende waterafame aan om het systeem volledig te ontluchten.

Aanwijzing: HWWI... HWAI... (pompen met geintegreidere filter): voor het vullen moet de filter worden verwijderd en bovendien ook via de drukaansluiting (12) worden gezuld.

• Watervulschroef (11) samen met affdichting uitschroeven.
• Langzaam schoon water ingieten, tot de pomp gevuld is.
• Watervulshroef (11) met affdichting weer inschroeven.
• Drukleiding openen (waterkraan resp. spuikkop opendraaien), zodate lucht bij het aanzuigen kan ontwenden.
• Apparaat inschakelen (zie hoofdstuk 7.).
• Wanner er gelijkmatig water uittvloeit, is het apparaat maar voor gebruik.

Aanwijting: de zuigleiding hoeft nicht te worden gezuld, maar de pomp zelfaanzuigend is. Afhankelijk van de leidinglente en-diameter kan het evenwel eenige tijd duren voordat er druk is opgebouwd. Wanner u de aanzuigtijd wilt verzorten: Een terugslagventiel monteren in de aanzuigopening van de zuigslang en de zuigleiding vullen.

7. Bediening

Let op! Pomp en zuigleiding moeten aangesloten en gevuld zich (zie hoofdstuk 6.).

Let op! Pomp mag Niet drooglopen. Er moeta,
I altijd voldoende pompmedium (water)
yrezig zijn.

Wanner de pomp wird geblokkeerd door vreende objctien of de motor oververhit is, schakelt een veiligheidschakeling de motor uit.

NEDERLANDSNI

7.1 Elektronische functies

Pompuitschakeling bij gesloten drukleiding (stand-by):

HWW.... HWA.... HWWI.... HWAI.... als de drukleiding bij ingeschakelde pomp worden gesloten (kraan resp. spuitkop sluiten)Gaat de pomp na een naloootijd over aan der de stand-by modus.De elektronica controlet in eerste instantie, of water door depomp stroomt. Als geen waterstroom wordt herkend, knippert de LED (2) gedurende 40 resp.70 seconden groen afhankelijk van het model).Vervolgens wordt de pompmotor uitgeschakeld, de pomp bevindt zich in de stand-by modus en de LED (2) knippert langzaam groen.Bij het openen van de drukleiding start de pomp automatisch.

P 6000 Inox: als er geen debiet worden herkend, knippert de LED (2) gedurende 20 seconden langzaam groen, verwolgens nog eens 5 seconden snug. Vervolgens worden de pompmotoruitgeschakeld en de LED (2) brandt rood.

Droogloopbescherming:

Als de pomp na 20 seconden geen water kan pompen, begint de LED (2) langzaam rood te knipperen. Als er na nog eens 100 seconden geen water kan worden gesprompt, stopt de motor van de pomp gedurende 5 seconden (LED (2) knippert snel rood ^+ groen) en probeert verwolgens nog eens 3 cycli lang water te pompen. Als ook dan nog geen water kan worden gesprompt, stopt de pomp en brandt de LED (1) continu rood.

Om de pomp weir in gebruik te nemen druk eventjes op de knop ON/OFF (3).

Herstartbeveiliging:

Het apparaat bezit een af fabriek ingestelde hernieuwde startbescherming, die in geval van een storing of an stroomuital het onbedoelde hernieuwde starten voorkomt.

Het apparaat start na een stroomuitvall Niet vanzelfen en要去 via de ON/OFF (3)-knop opniew in gebruik worden genomen.

Aanwijzing: het gebruik van irrigatiebedieningen resp. voorschakelapparaten (tijdschakelklok, hydromaat) is nicht möglich met een geactiveerde herstartbeveiliging. De herstartbeveiliging kan bij alle apparaten (met elektronica) door het veranderen van de gebruiksmodus worden gedeactiveerd.

Gebruiksmodus veranderen/gebruik van voorschakelapparaten:

Netstekker insteken en knop (3) langer dan 3 seconden drukken. De kleur van de LED (2) verandert van groen maar blauw. De pomp kan nu worden veranderend en het voorschakelapparaat kan worden aangesloten. Om terug te keren�n de "normale modus": netstekker insteken en knop (3) langer dan 3 seconden drukken. De kleur van de LED (2) verandert van blauw�n groen. In "Modus A" kan de pomp eveneens via de knop (3) worden aan-/uijtgeschakeld. Ook de

drooglopbescherming is geactiveerd zoals in denormale modus.

7.2 Apparaat gebruiken

Tuinpomp

(Apparatenandauiding P...)

Werkingsprincipe: het tapraat loopt, zoalng het is ingeschakeld.

1. Netstekker insteken.

2. Indien nodig de pomp vullen - zie hoofdstuk 6.7

3. Apparaat inschaken: Eventjes de knop (3) indrukken om in te schaken (ON/OFF), de LED brandt groen (in gebruiksmodus "A" blauw).

4. Drukleiding openen (waterkaan resp. spuitkop opendraaien).

5. Controlleren of er water uitsroom!

6. Na beëinding van het werk het apparaat uitschaken: Druk eventjes op de knop (3) (ON/OFF) om uit te schaken. Bij het Niet naleven schakelt de pomp op storing, de rode LE brandt, zie hoofdstuk 7.1.

Mocht de pomp geactiveerd要去en worden door een voorschakelapparaat (bjv. hydromaat, tijdschakelklok), dan要去en omgeschakeld op "modus A", zie hoofdstuk 7.1.

Hydrofoor automaat

(Apparaataanduiding HWA..., HWAI...)

Werkingsprincipe: het apparaat schakelt in wanner de waterdruk door wateronttrekking

onder de inschakeldruk zakt; en weeer uit wanneer de uitschakeldruk bereikt is.

1. Netstekker insteken.
2. Indien nodig de pomp vullen - zie hoofdstuk 6.7
3. Apparaat inschakelen:

Eventjes de knop (3) indrukken om in te schakelen (ON/OFF), de LED brandt groen (in gebruksmodus "A" blauw).

1. Drukleiding openen (waterkraan resp. spuitkop opendraaien).
2. Controlleren of er water uitsroom! Het apparaat is nu gereed voor gebruik.
3. Het apparaat schakelt, alaar behoefte, aan enuit. (zie hoofdstuk 7.1)

Hydrofoorpomp

(Apparaataanduiding HWW...., HWWI...)

Werkingsprincpe: het apparaat schakelt in wanner de waterdruk door wateronttreckking onder de inschakeldruk zakt; en weaker uit wanner de uitschakeldruk bereikt is. De ketel bevat een rubberbalg die standard onder luchtdruk ("voorvuldruk") staat; dit maakt het aflappen vankleine hoeveelheden water möglichk, zonder dat de pomp aanloopt.

1. Netstekker insteken.

2. Indien nodig de pomp vullen - zie hoofdstuk 6.7

3. Apparaat inschakelen:

Eventjes de knop (3) indrukken om in te schakenen (ON/OFF), de LED brandt groen (in gebruiksmodus "A" blauw).

1. Drukleiding openen (waterkraan resp. spuitkop opendraien).
2. Controlleren of er water uitystroom! Het apparaat is nu gereed voor gebruik.
3. Het apparatusa schakelt, al waar behoefte, aan en uit. (zie hoofdstuk 7.1)

8. Onderhoud

A Gevaar! Alvorens umet werkzaamheden aan het apparaat begint:

-Netstekkeruihtetstopcontacttrekken.
- Controlleren of het apparaat en de aangesloten accessoires drukloos zijn.
- Andere dan die hier beschreibennder hoods-of reparatiewerkzaamheden uitsluitend door geschoold personeel laden uitvoeren.

8.1 Regelmatig onderhoud

• Apparaat en accessoires, met name elektrische en onder druk staande onderdelen, controleren op beschadiging en zo nodig latenten repareren.
• Zuig- en drukleidingen controeren op lekkage.
• Wanner het pompvermögen afneemt aanzuigfilter en filterinzet (indien aanwezig) reinigen en indien nodig vernieuwen.
• Voorvuldruk van de keitel (6) (afhankelijk van de -uitvoering) controleren en zo nodig verhogen (zie hoofdstuk 9.4 Voorvuldruk verhogen).

8.2 Aanzuigfilter reinigen (afhankelijk van de uitvoering)

1. Deksel (14) eraf schroven (indien nodig met behulp van de sleutel (13)).
2. Filterenheit (15) loodrecht maar boven eruit trekken.
3. Filterenheit demonteren: beker (16) vast honden, de filter (17) rechtsom draaien en van de beker trekken (bajonetsluiting).
4. Beker (16) onder stromend water en filter (17) met een zachte borstel reinigen.
5. In omgekeerde volgorde weer monteren. Let er wel op, dat de filtrerenheid (15) tot aan de aanslag erin worden gestoken.

8.3 Bij vorstgevaar

Let op! Vorst (< 4°C) brengt onherstelbare schade aan het apparaat en de toebehoren aan ontdat deze allijd water bevatten!

• Bij het risico van vorst apparaat en accessoires demonteren en vorstkrij opslaan (zie volgende sectie).

8.4 Apparaat demonteren en bewaren

• Apparaat uitschakelen. Netstekkeruit het stopcontact trekken.
• Drukleiding openen (waterkraan resp. spuitkop opendraaien), water geheel laten uistromen.
• Pomp (5) en ketel (6) geheel lately leeglopen, hiervoor:
• de wateraftapschroef (8) uitdraaien.

• zuig- en drukleidingen van het apparaat demonteren.

• apparaat in een vorstvrije ruimte (min. 5^ircC ) opslaan.

9. Problemen en storingen

Gevaar!

• Alvorens u met werkzaamheden aan het apparaat begun:
  -Netstekker uithetstopcontacttrekken.
• Controlleren of het apparaat en de aangesloten accessoires drukloos zijn.

• Er is geen netspanning.

Aan-/uitschakelaar, snoer, stekker, stopcontact en zekerng controeren.

• De netspanning is te laag.

• Gebruik een verlengsnoer met voldoende große aderdiameter.

• Droogloopbescherming is geactiveerd - de rode LED brandt.

• Controleer of er voldoende water ter beschikking staat.

• Voor het hornieuwde inschakelen drukt u eventjes op de knop (3) (ON/OFF)

P 6000 Inox: veiligeidsuitschakeling als de drukleiding is gesloten - de rode LED brandt

• Drukleiding openen

• Voor het hornieuwde inschaken drukt u eventijes op de knop (3) (ON/OFF)

• Motor oververhit, motorbeveilingg geactiveerd.

• Na het akfoelen worden het apparaat automatisch opnieuw ingeschakeld
  -Voor voldoende ventilatie zorgen, Iuchstpleten vrijhonden.

• Maximale aanvoertemperatuur in acht nemen.

• Motor bromt, start nicht.

• Reparatieoodzakelijk, zie hoofdstuk 11.

Pomp demonteren en reinigen. Diffusor reinigen, eventuel vernieuwen. Loopwiel reinigen, eventuel vernieuwen. Zie hoofdstuk 11.

Leidings-/ingangsdruk hoger dan de inschakeldruk van de pomp.
- Er moet een drukregelaar worden voorgeschakeld, die hoofdschakelaar 2.

9.2 Pomp zuigt nicht goed of loopt zeer luid:

Watergebrek, de droogloopbescherming is geactiveerd.

De rode LED knippert, de groene LED brandt permanent, zie hoofdstuk 7.1
- Controleer of er voldoende water ter beschikking staat.

Pomp nicht voldoende met water gevuld.
- Zie h o o f d stuk6.7.
Zuigleiding doorlatend.
- Zugleiding aufdichten, schroefverbindingen aantrekken.

Zuighoogte te groot.

• Maximale zuighoogte in ache nemen.
• Terugslagventiel plaatsen, zuigleiding met water vullen.

Aanzuigfilter (toebehoren) verstopt.

• Reinigen, eventuel vernieuwen.

Terugslagventiel (toebehoren) geblokkeerd.

• Reinigen, eventuel vernieuwen.

Water komt vrijCUSsen motor en pomp, glijringafdichting ondicht. (Een minimaleuitstroom van water (max. ca. 30 druppels perdag) is bij glijringafdichtingen afhankelijk van hetgebruik).
- Glijringafdichtingen vernieuwen. Zie hoofdstuk 11.

-Zie hoofofdstuk9.1.

9.3 De druk is te laag of de pomp loopt continu (voortdurend in-/uitschaken):

• Zuigleiding doorlatend of zuighoogte te groot.
• Z i e h o o f d stuk 9 . 2 .
• Pomp verstopt of defect.

-Zie hoofofdstuk9.1.

• HWW...: drukschakelaar is versteld.
• In- enuitschakeldruk van de manometer (9) aflezen en de waarde controleren (zie hoofdstuk 13, Technische gegevens). Neem in geval van een moodzakelijkke aanpassing contact op met de Metabo-klantenservice. Zie hoofdstuk 11.
• HWW....: pomp slaat al na geringe
  wateronttrekking (ca. 0,5 l) aan.
• Controlleren of de voorvuldruk in de ketel te laag is. Eventuele verhogen. Zie hoofdstuk 9.4.
  HWA... HWAI...pomp schakelt voortdurend aan/uit door een te geringe debiet (minder dan ca. 60 l/h, affankelijk van het model).
  Bijgeringe onttrekkingshoeveelheden is het gebruik van een compensatievat (tank) noodzakelijk.
• Hydrofoorpompen (HWW..., HWWI...) zich geschikt voor het pompen vankleine hoeveelheden water.
• HWW...: er loopt water uit het luchtventiel.
• Rubberbalg in de ketel permeabel;
  vernieuwen. Zie hoofdstuk 11.
• LED (2) brandt blauw.
  "Modus A" is geactiveerd. Zie hoofdstuk 7.1

9.4 Voorvuldruk verhogen (alleen HWW..., HWWI...)

Wanneer de pomp op den duur al na een geringe wateronttrekking (ca. 0,5 l) aanslaat,要去 de voorvuldruk in de ketel opnieuw worden opgebouwd.

Aanwijizing: de kelet-voorvuldruk (luchtdruk) kan nicht worden afgelezen op de manometer (waterdruk) (9).

1. Netstekker uij het stopcontact trekken.
2. Drukleiding openen (waterkaan resp. spultkop opendraien), water geheel lately uitstromen.
3. Kunststof kap aan de voorzijde van de ketel afschroeven; waarachter bevindt zich het luchtventiel.
4. Luchtpomp of compressorslang met een "bandenventiel"-aansluiting en drukmeter op het luchtventielplaatsen.
5. Oppompen tot de Voorziene voorvuldruk (1,5 bar, zie hoofdstuk 13. Technische gegevens).
6. Apparaat weer aansluien en werkking controeren.

10. Toebehoren

Gebruik alleen origineel Metabo toebehoort.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruksaanwijzing genoemde eisen en kenmerken.

Complet toebehorenprogramma, ziewww.metabo.com of de catalogus.

11. Reparatie

Gevaar! Reparaties aan dit apparaat mogenuitsluitend door een erkendevakman wordenuitgevoerd!

Neem voor gereedschap van Metabo dat gerepareerdClient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Voor verzending: pomp en ketel volledig legen (zie hoofdstuk 8.4).

Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recyclung van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het

huisvuil mee! Volgens de Europese richtlij 2012/19/EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienenoud elektrisch gereedschap gescheiden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Toelichting op de gegevens van pagina 3.

Wijzigingen in het kader van technische verbeteringen voorbehonden.

De pompkarakteristiek (schema, pagina 3) geegt het slagvolumaanatdat affhankelijkvander opvoerhoogte kan worden bereikt (zuighoogte

0,5 m en 1"-zuigslang).

E =elektronica/droogloopbescherming

V=terugslagventiel (18) geintegreerd aan

de zuigaansluiting (10) van de pomp

K = s t r o o m k a b e l U = n e t s p a n n i n g f = f r e q u e n c t i v e p P1 =nominaal vermogen PStandby=verbruik in stand-by I =nominale stroom C =bedrijfscondensator n =nominaltoerental FV,max =max. slagvolume Fh,max =max. opvoerhoogte Fp,max =max. persdruk p1 =drukschakelaar: inschakeldruk p2 =drukschakelaar: uitschakeldruk Sh,max =max. zuighoogte Stemp =max. aanvoertemperatuur Ttemp =omgevingstemperatuur S1 =spuittbveeiligungsklasse S2 =beveiligungsklasse S3 =isolatiemateriaialklasse MP =material van de pompbehuizing MR =material van de pomp-as MW =material van het pomploopwiel DS =zuigaansluiting-binnendraad Dp =drukaansluiting-binnendraad TV =ketel-volume Tp,max =max. keteldruk Tp,1 =ketel-voorvuldreuk A = a f m e t i n g e n :

lengte x bredate x hooget m =gewicht (met netsnoer) wisselstroom

De vermelde technische gegevenszij tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uityallen. Neem voor de beordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter beschemming van de gebruiker, bijv. organisatorische maatregelen.

Typisch A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveauau

LWA =geluidsvermögensniveau

K_DA K_WA = onzekerheid

L_WA(G) = agarandeerd geluidsvermögensniveau conform 2000/14/EG

Draag gehoorbescherming!
