HWA 6000 Inox - Pump METABO - Gratis bruksanvisning och manual

Produkttyp	Vattenpump
Varumärke	Metabo
Modell	HWA 6000 Inox
Kategori	Trädgårdspump och sanitärvattenpump
Strömförsörjning	230 V ~ 50 Hz
Nominell effekt (P1)	1100 W
Maximal flöde	6000 L/h
Maximal tryckhöjd	45 m
Maximal sugförmåga	8 m
Maximalt tryck	4,5 bar
Suganslutning	1" (25 mm) invändig gänga
Tryckanslutning	1" (25 mm) invändig gänga
Kroppsmaterial	Rostfritt stål
Elskydd	Jordfelsbrytare 30 mA krävs
Motorskydd	Torr- och överhettningsskydd
Starttyp	Automatisk med elektronisk tryckvakt
Viloläge	Ja (blinkande grön LED)
Inbyggt filter	Ja, avtagbart för rengöring
Backventil	Inbyggd på suganslutningen
Maximal vattentemperatur	35 °C
Vikt	Cirka 12 kg
Rutinunderhåll	Rengöring av filter, tömning vid frost
Reparerbarhet	Reservdelar finns på www.metabo.com
Garanti	Kontakta Metabos kundservice

Vanliga frågor - HWA 6000 Inox METABO

Hur fyller jag pumpen HWA 6000 Inox?

Skruva loss vattenfyllningsskruven (11), fyll pumpen långsamt med rent vatten tills den är full, skruva sedan tillbaka. Öppna tryckledningen och sätt på pumpen. Pumpen är självsugande, men initial fyllning krävs.

Vad är maximal sughöjd?

Den maximala sughöjden är 8 meter. Se till att använda en sugledning med invändig diameter på minst 25 mm och gör den så kort som möjligt för bästa prestanda.

Hur rengör jag det inbyggda filtret?

Skruva loss locket (14), ta bort filterenheten (15) uppåt. Demontera behållaren (16) och filtret (17) genom att vrida. Rengör behållaren under rinnande vatten och filtret med en mjuk borste. Montera tillbaka i omvänd ordning tills det tar stopp.

Vad betyder LED-lamporna på kontrollpanelen?

LED (1) fast röd: fel (torrkörning). LED (2) fast grön: normal drift. Grön blinkande: viloläge eller fördröjning. Röd blinkande: torrkörningsskydd aktivt. Blå: läge 'A' (för ballast). Se kapitel 7.1 i manualen.

Hur skyddar jag pumpen på vintern?

Töm pumpen och ledningarna helt: koppla ur, öppna tryckledningen, skruva loss tömningsskruven (8). Förvara enheten i ett frostfritt utrymme (minst 5 °C). Frost förstör pumpen.

Kan jag använda pumpen för dricksvatten?

Nej, pumpen är inte avsedd för dricksvatten eller livsmedel. Den är lämplig för klart vatten, bevattning, tömning av pooler eller regnvatten.

Kan pumpen arbeta kontinuerligt?

Nej, pumpen är inte konstruerad för kontinuerlig drift. Den är avsedd för intermittent hushålls- och trädgårdsbruk. Följ de automatiska start/stopp-cyklerna.

Hur ökar jag förladdningstrycket (om tank är installerad)?

Koppla ur enheten, öppna tryckledningen för att tömma vatten. Skruva av locket på tankens luftventil. Pumpa till 1,5 bar med en luftpump utrustad med en ventilventil.

Vad gör jag om pumpen inte startar?

Kontrollera strömförsörjningen (uttag, säkring). Om den röda LED-lampan lyser är torrkörningsskyddet aktivt: se till att vattennivån är tillräcklig och tryck på ON/OFF-knappen (3). Om motorn surrar kan ett främmande föremål blockera pumpen.

Var hittar jag reservdelar?

Reservdelar och fullständig lista finns på webbplatsen www.metabo.com. Reparationer måste utföras av en kvalificerad elektriker.

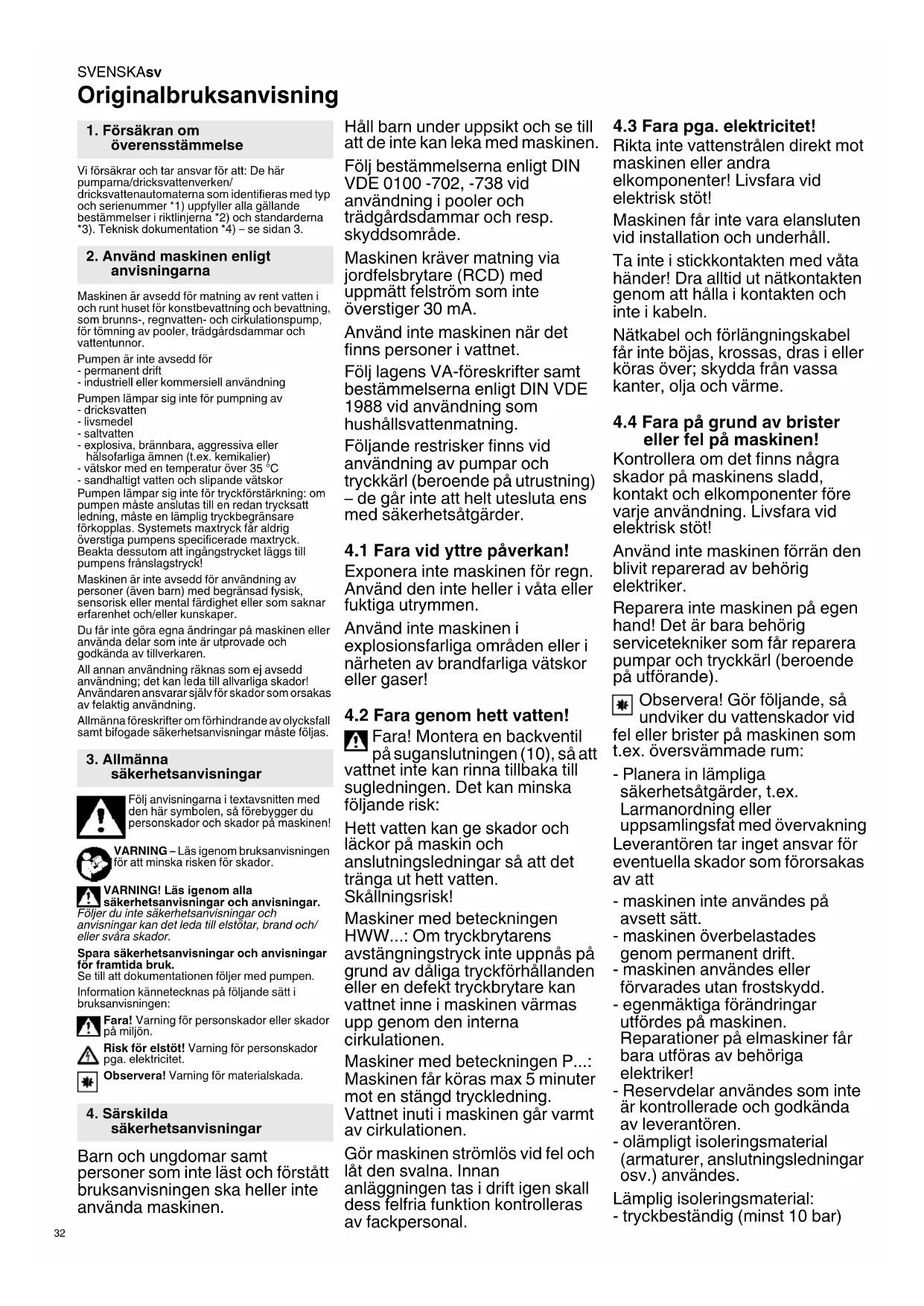

BRUKSANVISNING HWA 6000 Inox METABO

Vi forsakrar och tar ansvar for att: De har pumparna/dricksvattenverken/ dricksvattenautomaterna som identifieras med typ och serienummer *1) uppyller alla gallande bestammelse i riktlinjerna *2) och standarderna *3).Teknisk dokumentation *4)-se sidan 3.

2. Använd maskinen enlicht anvisingarna

Maskinen ar avsedd for matning av rent vatten i och runt huset for konstbevattning och bevattning, som brunns-, regnvatten- och cirkulationspump, for tornming av pooleder, tradgardsdammar och vattentunnor.

Pumpen ar inte avsedd for

-permanent drift

• industriell aller kommersiell användning

Pumpen lampar sig inte for pumping av

dricksvatten

-livsmedel

• saltvatten

• explosiva, brännbara, aggressiva ellherhaldofarliga amnen (t.ex. kemikalier)

vatskor med en temperatur over 35°C sandhaltigt vatten och slipande vatsko

Pumpen lampar sig inte for tryckforstarkning: om pumpen maste ansilutas till en redan trycksatt ledning, maste en lamplig tryckbegransare forkopplas. Systemets maxtryck far aldrig overstiga pumpens specificerade maxtryck. Beakta dessutom att ingangstrycket laggs till pumpens franslagstryck!

Maskinen ar inte avsedd for anvandning av personer (aiven barn) med begransad fysisk, sensorisk er mental fardighet etler som saknar erfarenhet och/eller kunskaper.

Du fär inte göra egnaändringar pa maskinen ell er
anvanda delar som inte ar utprovade och
godkända av tilverkaren.

All annan användning räknas som ej avsedd
använding; det kan leda till allvarlga skador!
Anvådaren ansvarar själv for skador som orsakas
av felaktig använding.

Allmanna foreskrifter om forhindrande av olycksfall samt bifogade sakerhetsanvisingar maste foljas.

3. Allmanna

sakerhetsanvisningar

Följ anvisingarna i textavsnitten med den har symoloren, sä forebygger du個人skador och skador på maskinen:

VARNING-Lasigenombrukansvisingen foratt minskaisrakenfor skador.

WARNING! Läsigenom alla

sakerhetsanvisningar och anvisningar. Foljer du inte sakerhetsanvisningar och anvisningar kan det leda till elstotar, brand och/ eller svara skador.

Spara sakerhetsanvisingar och anvisingar for framtida bruk.

Se till att dokumentationen föjer med pumpen. Information kännetecknas på följande sätt i bruskanvisningen:

Fara! Varning for personskador erer skador pa miljon.

Risk for elstot! Varning for persorskador pga. elektricitet.

Observera! Varning for materialskada.

4. Särskilda sakerhetsanvisingar

Barn och umgodomar som personer som inte LAST och forstatt bruksanvisingen skaheller inte anvanda maskinen.

Häll barn under uppsikt och se till att de inte kan leka med maskinen.

Följ bestammelserna/GLT DIN VDE 0100-702,-738 vid användning i pooler och tradgårdsdammar och resp. skyddsomrade.

Maskinen kraver matning via jordfelsbrytare (RCD) med uppmatt felstrom som inte overstiger 30mA .

Använd inte maskinen nar det finns personer i vattnet.

Följ lagens VA-foreskrifter som bestammelserna enligt DIN VDE 1988 vid anvandning som hushållsvattenmatning.

Foljande restrisker finns vid
använding av pumpar och
tryckkärl (beroende på utrustning)
- de gär inte att halt utesluta ens
med sakerhetsatgärder.

4.1 Fara vid yttre paverkan!

Exponera inte maskinen for regn.
Använd den inte heller i vata aller fuktiga utrymmen.

Använd inte maskinen i explosionsfarliga områden aller i narheten av brandfarliga vätskor eller gaser!

Fara! Montera en backventil
på suganslutningen (10), sä att
vattnet inte kan rinna tillbaka till
sugledningen. Det kan minsa
foljande risk:

Hett vatten kan ge skador och
lackor på maskin och
anslutningsledninger sa att det
tränga ut hett vatten.
Skällningsrisk!

Maskiner med beteckningen HWW....: Om tryckbrytarens avstängningstryck inte uppnås på grund av dälliga tryckförhällanden eller en defekt tryckbrytare kan vattnet innate i maskinen varmas upp genom den interna cirkulationen.

Maskiner med beteckningen P.... Maskinen fär koras max 5 minuter mot en stängd tryckledning. Vattnet inuti i maskinen gär varmt av cirkulationen.

Gör maskinen strömlös vid fel och lát den svalna. Innan anlaggningen tas i drift igen skall dess felfria Funktion kontrolleras av fackpersonal.

4.3 Fara pga. elektricitet!

Rikta inte vattenstrålen direkt mot maskinen aller andra elkomponenter! Livsfara vid elektrisk stöt!

Maskinen fär inte vara elansluten vid installation och underhäll.

Ta inte i stickkontakten med vata hander! Dra alltid ut natakontakten genom att halla i kontakten och inte i kabeln.

Nätkabel och forlängningskabel fär inte BOjas, krossas, dras i eller koras over; skydda fran vassa kanter, olja och varme.

4.4 Fara på grund av brister eller fel på maskinen!

Kontrollera om det finns nagra skador pa maskinens sladd, kontakt och elkomponenter fore varje användning. Livsfara vid elektrisk stö!

Använd inte maskinen Förän den blivit reparerad av behörige elektriker.

Repaira inte maskinen på egen hand! Det är bara behörig serviceteekniker som fär reparera pumpar och tryckkärl (beroende på utforande).

Observera! Gör foljande, sä undviker du vattenskador vid fel aller brister på maskinen som t.ex. översvämmade rum:

• Planera in lampliga sakerhetsatgärder, t.ex. Larmanordning ullsingsfat med overvakning Leverantoren tar inget ansvar foreventuella skador som fororsakas av att
• maskinen inte användes på avsett satt.
• maskinen overbelastades genom permanent drift.
• maskinen användes aller forvarades utan frostdskydd.
• egenmaktiga forandringar utfords pa maskinen. Reparationer pa elmaskiner far bara utforas av behoriga elektriker!
• Reservdelar användes som inte ar kontrollerade och godkända av leverantoren.
• olampligt isoleringsmaterial (armaturer, anslutningsledninger osv.) användes.
  Lamplig isoleringsmaterial:
  -tryckbeständig (minst 10 bar)

-värmebeständig (minst 100°C )
Anvanderu
universalskruvkopplingar
(bajonettfattning), använd bara
utforanden med extra läsring som
ger saker tätning.

5. Oversikt

Se sidan 2. Bilderna utgor exemplerforall maskiner.

1 Lysdioid (f e l)
2 Lysdiod (på, standby, info) *
3 Knapp (På, Av, ev. "Mode A", Reset) *
4 Manöverpanel
5 P u m p
3 Tryckkarl
7 Fortrycksventil
8 Tappskruv
9 Manometer (vattentryck) *
0 Suganslutting
1 Vattenpafyllinngsskruv
2 Tryckanslutting
3 Nyckel
4 Lock
5 Filterenhet
6 Bägare
7 Filter
8 Backventil *
beroende på utforande

6. Färe användning

6.1 Uppställning

Maskinen mäste stallas upp vagratt pa en torr (luftfuktighet max. 80% ) och ordentligt ventilerad plats som ar skyddad mot vaderpavkerkan. Maskinen mäste stä sakert, jämnt och stabilt även nar den ar helt fyllt med vatten.

Ventilationsöppningarna fär inte täckas över uller suga in smuts. Avständet till vaggar och andra foremäl skara varminst 5 cm. Frostskydd, se kapitel 8.3.

Skruva inte fast maskinen, ställ den på elastiskt underlag sa slipper du vibrationer.

Användning vid tradgårdsdamm erller pool kraver

oversvamningssaker uppstallning och sakring sa att maskinen inte kan falla i. Folj eventuella ytterligare lagkrav.

Observera! Sugledningen ske vara monterad sa att den inte paverkar pumpen mekaniskt.

Observera! Anvand sugfilter som skyddar pumpen mot sand och smuts.

Observera! Montera en backventil, sa att vattnet inte rinner ur nár pumpen ar av. Vi rekommenderar att du monterar backventiler pa suglsangsöppninger och pumpens suganslutninq (10). Beroende pa modellen kan det redan finnas en inbyggd (se kapitel 13. Tekniska data).

Tata alla skruvforband med gängtätning (ca 10-15 rullninger i gängriktingen). Läck drar tjvuft och minskar eller forhindrar vattenuuppnsugng.

Sugledningen ske ha minst 1" (25 mm) inner diameter; den ske tala veck och vakuum.

Sugledningen ske stiga upp till pumpen, sa att det inte kommt in nagon luft.

Se till sa att vattentillforseln ar tillracklg och att anden pa sugledningen alltid ar under vatten. Se till att sugledningen inte ligger pa golvet sa att sand och smuts inte sugs in. Har kan til exemplen en flytande tapping anvandas som tillbehor.

6.3 Anslut tryckledning

For att minska friktionsfolorister borbtryckledningen ha an innerdiameter p mairst 25 mm). Vid anvandning av mindre diametrar la tex. 1 / 2ⁿ kan

det uppsta användningsproblem på grund församrad avluchtning.

Oberveral Tryckledningen ske vara monterad sa att den inte paverkar pumpen mekaniskt.

Obs! HWWI... HWAI... (Pumper med inbyggt filter): Fyll pa pumparna fore anslutning (se kapitel 6.7).

Tata alla skruvforband med gängtänning for att forhindra vattenutströmning (ca 10-15 rullninger i gängriktringen).

Alla trycksatta delar pa ledningen ske tala tryck och vara ratt monterade.

Fara! Delar som inte tãl tryck och felmontering kan spräcka tryckledningen vid användning. Trycksatt vatska som sprutar ut kan ge personskador!

6.4 Ansluta till rornatet

Anslut elastiska slangledninger till rornätet, sä slipper du vibrationer och oljud.

Fast installerade rör bör installeras endast stigande de 2 Första metrarna sa att bösta möjiga avluftning sakerstalls.

6.5 Nätanslutning

Fara pga. elektricitet! Använd inte maskinen i vata utrymmen och se till sa att foljande villkor ar uppfyllda:

• Anslutning fär endast ske till jordade uttag som ar monterade av en utbildad elektriker, jordade och kontrollerade.
• Nätspanning, -frekvens och sakring ske matcha uppgifterna i Teknisk data.
• Maskinen kräver matning via jordfelsbrytare (RCD) med uppmatt felström som inte overstiger 30mA .
• Elansluttingarna fär inte ligga i vatten utan sca ligga översvämningssäkert. Utomhusanvändning kraver skyddsklassat stänkskydd.
• Förlängningskabel maste vara av tillräcklig kabelarea.
  Kabeltrummor maste rullas ut fullständigt.
• Följ nationella installationsforeskrifter.

6.6 Stalla in fortryck (gäller endast HWW..., HWWI...)

Ställ in fortrycket färe användning. Se kapitlet 9.4.

6.7 Fylla pump och skapa undertryck

Varning! Nyanslutnong och vattenbrist resp. tjvluft kraver vattenfylling av pumpen. Pumping utan vattenfyllning forstor pumpen! I samband med den forsta driftsattningen rekommender vi att tillrackligt med vatten tas upp saatt systemet avluftas helt.Det sakerstaller en felfri drift.
Obs! HWWW, HWAI. (Pumper med inbyggt filter): Vid pafyllning maste filret ts bos och dessutom yellas pa via tryckansluftninger (12).
- Skruva ur vattenpafyllningsskruv (11) och packing.
- Häll i rent vatten langsam tills pumpen ar full.
- Skruva i vattenpafyliningssskruv (11) och packing ingen.
- Oppa tryckledningen (vrid på vattenkran resp. sprutmunstycke) och lufta ur uppsgen luft.
- Slå på maskinen (se kapitel 7.)
- Maskinen ar driftklar närvatnet flodar jämnt.
Obs! Sugledningen behöver inte fyllas på eftersom pumpen har självug. Det kan emellertid ta lite tid att trycksätta beroende på ledningslangd och diameter. Vill du korta sugtiden: montera en

backventil på suglansgöppingen och fyll även suglansen.

7. Drift

Observera! Pump och sugledning ske vara anslutna och fyllda (se kapitel 6.).
Observeral Pumpen fár inte gá torrt. Det maste alltid finnas tillrackligt med matningsmedium (vatten).

Skyddsbrytaren slar av motorn om pumpen blir
igensatt av frammande foremål erer motorn
överhettar.

7.1 Elektroniska Funktioner

Pumpavstängning vid stangd tryckledning (standby):

HWW....HWA....HWWI....HWAI....: Om tryckledningen stangs medan pumpen kors (vattenkran och/eller sprummunstycke stangs) vaxlar pumpen after en forderojningsperiod om till standbylage. Elektroniken kontroilerar forst om vatten flodar genom pumpen. Om inget vattenflode identifieras blacin lysdioden (2) gront i 40 resp. 70 sekunder (beroende pa modell). Darefter slas pumpmotom fran, pumpen befinner sig i standby och lysdioden (2) blinkar lungsamt gront. När pumpledningen oppnar startar pumpen automatiskt.

P 6000 Inox: Om inget vattenflode kunde fastställas blinkar lysdioden (2) med gront sken och lansamt i 20 sekunder, direfter ytterligare 5 sekunder i snabb takt. Sedan kopplas pumpmotorn fran och lysdioden (2) lyser rott.

Torrkörningsskydd:

Ompumpen inte kan mata nagot vatten after 20 sekunder bõjar lysdioden (2) lungsamt att blinka rott. Om det fortfarande inte ar möjgl att mata vatten after ytterligare 100 sekunder stannar pumpmotorn i 5 sekunder (lysdioden (2) blinkar snabbt rott + gront) och forsoker sedan mata vatten under ytterligare 3 cykler. Om det ande inte ar möjgl att mata vatten stannar pumpen och lysdioden (1) lyser rott med fast sken.

For att pa pumpen i driftigen: Tryck kort pä knappen ON/OFF (3).

Aterstartsparr:

Maskinen har en fabricsinstäldd Återstartsparr som forhindrar obrivillig Återstart i handelse av en störning erller ett strömavbrott.

Maskinen startar inte automatiskt after ett stromavbrott och maste ātertas i drift med knappen ON/OFF (3).

Obs! Bevattningsstymming och/eller
förkopplingsdon (tidströmbrytare, hydromat) kan inte användas tillsamms med aktiverad
äterstartspär. Aterstartparren kan inaktiveras på alla maskiner (med elektronik) genom växling av driftläge.

Växla driftläge/använda forkopplingsdon:

Stoppa in stickkontakten och tryck på knappen (3) langre øn 3 sekunder. Lysdioden (2) vaxlar frangront till blatt. Pumpen kan nu kopplas om och anslutas till forkopplingsdonet. For att atergãt till "normal drift": Stoppa in stickkontakten och tryck på knappen (3) langre øn 3 sekunder. Lysdioden (2) vaxlar fran blatt till gront. I "Mode A"kan pumpen oksa slas på och av med knappen (3). Torkkörningsskyddet fungerar øven som vid normal drift.

7.2 Anvanda maskinen

Trädgårdspump

(Maskinbeleckning P...)

1. Satti kontakten.
2. Fyll eventuellt pa pumpen - se kapitel 6.7
3. Slå på maskinen: Tryck kört på knappen (3) (ON/OFF) für tillkoppling, lysdioden lyser gront (i driflåge "A": blätt).
4. Oppna tryckledningen (vrid pa vattenkranen resp. sprutmunstykct).
5. Kontrollera att detkommen vatten!
6. Sla av maskinen after avslutar arbete: Tryck kort pa knappen (3) (ON/OFF) for frankkoppling. Vid uraktlatenhet koplar pumpen om till störning, röd lysiod lyser, se kapitel 7.1.

SVENSKAsv

Om pumpen aktiveras av en tillsatsapparat (t.ex. hydromat, tidströmbrytare) måste omkopping till "Mode A" genomforas, se kapitel 7.1.

Dricksvattenautomat

(Maskinbeteckning HWA..., HWAI...)

Funktionsprincip: Maskinen går igang nar vattentrycket understiger inkopplingstrycket vid vattenavtappning; den slar av nar den uppnár frankopplingstryck.

1. Sattikontakter
2. Fyll eventuellt pa pumpen - se kapitel 6.7
3. Sla paskinen:

Trck kort na knappen (3) ON/OEE) for

Phytofus sp. kinnappen (O) (CN-OP) for tikkoppling, lysioden lyser gront (i driftlag blatt).

1. Oppna tryckledningen (vrid pa vattenkranen resp. sprutmunstycket).
2. Kontrollera det hetkommen vatten! Maskinen an nu driftclar.
3. Maskinen slas vid behov av ellr pa. (se kapitel 7.1)

Dricksvattenverk

(Maskinbeteckning HWW..., HWWI...)

Funktionsprincip: Maskinen gär igäng nar vattentrycket understiger inkopplingstrycket vid vattenavtappning; den slar av när den upnpár frankopplingstryck. Karlet har en gummibalg, med fabriksinställt lufttryck (fortryck); vilket gör att det gär att tappa sma vattenvolmer utan att pumpen gär igang.

1. Oppna tryckledningen (vrid på vattenkransen resp. sprutmunstycket).
2. Kontrolera att detkommen vatten! Maskinen an nu driftklar.
3. Maskinen slas vid behov av eller pa. (se kapitel 7.1)

8.Underhäll

Fara! Innan alla arbeten pa maskinen:

-Dra ur kontakten.
- Se till sä att maskinen och anslutna tillbehör ar trycklösa.
- Alla andra reparations- och underhällarsbeten an de som finns beskrivna har kraver behörig reparator.

• Kontrollera om det finns nagra skador pa maskin och tillbehör, framfor allt elkomponenter och trycksatta delar, lamna in for reparation om det behövs.
• Kontrollera om sug- och tryckledningarna lacked.
• Om pumpkapaciteten avtar, rengör sugfilter och filterinsats (om det finns sādān), byt om det behövs.
• Kontrolera kärlförtrycket (6) (beroende på utforande), öka om det behövs (se kapitel 9.4 Oka fortrycket).

8.2 Rengora sugfilter (beroende pa utrustning)

1. Skruva av lock (14) (ev.med hjalp av nyckeln 13).
   2.Draut filterenhet (15) uppat i lodratt lage.
2. Montera isar filterenhet: Hall fast bagaren (16), vrid filtret (17) medurs och dra av fran bagaren (bajonettlas).
3. Rengor bāgaren (16) under rinnande vatten och filtret (17) med en mijk borste.
4. Montera ihop i ompvand ordning. Sakerstall att filterenheten (15) ar instoppad anda fram till stoppet.

8.3 Vid frostrisk

Observera! Frost (< 4°C) forstor maskin och tillbehör aftersom de innehaller vatten!

• Forvara maskin och tillbehör frostfritt vid frostrisk (se foljande avsnitt).

8.4 Demontera och forvara maskinen

• Stäng av maskinen. Dra ur kontakten.
• Oppna tryckledningen (vrid pa vattenkran resp. sprutmunstycke), tappa ur allt vatten.
• Töm pump (5) och kärl (6) helt samt:

• skruva ur tappskruven (8).

• Demontera sug- och tryckledningarna pa maskinen.

• Forvara maskinen i frostfritt utrymme (min. 5°C ).

9. Problem och störningar

Fara!

• Innan alla arbeten pa maskinen:
  -Dra ur kontakten.
• Se till sa att maskinen och anslutna tillbehör ar trycklösa.

9.1 Pump gär inte

• Ingen natspanning.
• Kontrollera PÁ/AV-brytare, sladd, Kontakt, uttag och sákring.
• För låg nätspänning.
• Använd forlängningskabel med erforderlig kabelarea.

Torrkörningsskydd har lost ut - Röd lysdiod lyser.

• Sakerställ att det finns tillräckligt med vatten.
• Tryck kort på knappen (3) for att slå på igen (ON/OFF)

P 6000 Inox: Sakerhetsavstängning vid stangd tryckledning - röd lysiod lyser

• Oppna tryckledning

• Tryck kort pa knappen (3) for att sla paigen (ON/OFF)

• Motor overhettad, motorskydd utlost.

• After avkylning startup maskinen automatiskt.

• Se till sa att det finns tillracklig ventilation, hall ventilationsoppningarna fria.

• Overskrid inte max. inloppstemperatur.

• Motorn brummar, men startar inte.

• Reparation kravs, se kapitel 11.
• Pumpen igensatt eller trasig.
  -Ta isär pumpen och rengor. Rengor diffusoren,byt om det behovs.Rengor flakthjulet,byt om det behovs.Se kapitlet 11.
• Lednings-/ingangstrycket högre an pumpens tillslagstryck.
• En tryckbegransare sca forkopplas, se kapitel 2.

9.2 Pumpen suger inte ordentigt aller later mycket nar den ar igang:

Vattenbrist, torrköningsskydd pa. Rod lysiod blinkar, grön lysiod lyser med fast sken, se kapitel 7.1
- Sakerställ att det finns tillräckligt med vatten.
- Pumpen har inte tillrackligt med vatten.

• Overskrid inte max. stighöjd.

• Satt i backventil, vattenfyll sugledningen.

• Igensatt sugfilter (tillbehör).

• Rengör, byt om det behövs.
• Igensatt backventil (tillbehör).
• Rengör, byt om det behövs.
  Vattenlacka mellan motor och pump, otat glidringspackning. (Det blir lite vattendropp (max. ca 30 droppar per dag) frän glidringspackningen vid anvandning).
• Byt glidringspackning. Se kapitlet 11.

• Pumpen igensatt eller trasig.

• se kapi t e l 9 . 1 .

9.3 For lägt tryck erer pump körskontinuierigt (ständig tillkoppling/avstängning):

• Otat sugledning aller for stor stighojd.
• se kapi t e l 9 . 2 .
• Pumpen igensatt eller trasig.
• se kapi t e l 9 . 1 .
• HWW....: Tryckställare justerad.
• Läs av inkopplings- och fränkopplingstryck pa manometern (9) och kontrollera värdena (se kapitel 13. Tekniska data). Om maskinen behöver anpassning, kontakta Metaboservice. Se kapitlet 11.

HWW... Pumpen gär igäng även om du bara tappar av lite vatten (ca 0,5 l).

• Kontrollera om kärflörtrycket ar für lågt. Höj om det behövs. Se kapitlet 9.4.

• Vid små avtappningsmängder måste ett utjämmningskär l (tank) användas.

• Dricksvattenverk (HWW..., HWWI...) lampar sig für avtappning av sma vattenmängder.

• HWW....: Det rinner vatten fran luftventilen.

-Gummibalgen i karet let ar otat;byt. Se kapitlet 11.

Lysdiod (2) lyser blatt.

• "Mode A" ar pa. Se kapitlet 7.1

9.4 Oka fortrycket (gäller bara HWW..., HWWI...)

Om pumpen med tiden gär igäng även nu du tappar sma vattenpolymer (ca 0,5 l), sä maste du uterstälä kärftörtrycket.
Obs! Kärfortrycket (lufttrycket) kan inte avljas med manometern (vattentryck) (9).

Draurkontakten.

1. Oppa tryckledningen (vrid p vattenkran resp. sprumunstycke), tappa ur allt vatten.
2. Skruva av plastloket pa kargelavin; luftventilen sitter bakom.
3. Satt på luftpump eller kompressorslang med dackpafyllare med manometer på luftventilen.
4. Pumpa upp till angivet ffortryck (1,5 bar, se kapitel 13. Tekniska data).
5. Anslut maskinenigen och Funktionoprova.

10. Tillbehör

Använd bara Metabo-originaltillbehör.
Använd endast tillbehör som uppfyller kraven och specifikationerna i den har bruksanvisingen.
Det fullständiga tilbehörssortimentet hittar du pa www.metabo.com aller i katalogen.

11. Reparation

A Fara! Det ar bara behörig elektriker som fär reparera maskinen!
Metabo-enheter som behöver repareras skickar du till din Metabo-äterforsäljare. För adresser, se www.metabo.com.
Vid forsändelse: Töm pump och kärlt halt (se kapitel 8.4).
Du hittar reservdelslistor pa www.metabo.com.

12. Miljöskydd

Följ nationella miljöfreskrifter for omhändertagande och aktervinning av utjänta maskiner, forpackninger och tillbehör.

Gäller endast für EU-länder: Slang inte uttianta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjanta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjanta elverktyg källsorteras for miljövänlig ätervinning.

13. Tekniska data

Förklaringar till uppgifterna finns på sida 3.

Forbehäll for tekniska andringar.

Pumpgrafen (diagram, sid. 3) visar vilket flode som gär att upnä i forhallande till stighöjdden (sugðd 0,5 m och 1"-sugslang).

E =elektronik/torrkörningsskydd
V = backventil (18) inbyggd i pumpens suganslutning (10)

K=natanstulningsledning U n a t s p a

f = frekvens
P1 =märkeffekt
PStandby=Standbyforbrukning
=markstrom
C = driftkondensator
n =markvarvaltal
F_V = flode
Fmax=max.stighoJd
Fp,max=max. pumptryck
p1 =tryckstallare: Inkopplingstryck
p2 =tryckstallare: Frankopplingstryck
Sh,max =max.sughjld

S_temp = inloppstemperat.

Ttemp =omgivningstemperatur

S₁^* = sprutskyddsklass

S2 =skyddsklass

S₃ = isolationsklass

Mp =pumphusmaterial

MR =pumpaxelmaterial

M_W =pumphjulsmaterial

D =suganslutting,innerganga

Dp =tryckansluning,innerganga

TV =karlvolym

Tp,max=maxkarltryck

Tp.1 =karlfortryck

A=matt:

langd x bredd x hojd

m =vikt (med nätkabel)

Vaxelstrom

I de teknika specifikationerna ovarian tas även hänsyn till toleranserna (i enlighem med gallande standarder).

Utslappsvarden

Dessa varden medger en bedomning av elverkygets utslapp somt jämforelse med andra eldrivna verktyg. Beroende paforalllandena, elverkygets skick och hur verkygen anvands kan de faktiska vardenara varh Hogre erlerlagre. Rakna aven med pauser och perioder med lagre belastning. Anvande uppskattade vardena for att ta fram skyddsattgarder for anvandaren, t.ex. organisoriska atgarder.

Typisk A-varderad bullerniva:

LpA =Ljudtryckniva

LWA =Ljudeffektniva

K_pA K_WA = Onoggrannhet

LwA(G) =garanterad liudeffektniva enlgt 2000/14/

EG

Använd hörskyydd!

SUOMlfi

n = Nominelt omdrejningstal

F_V, = maks.pumpemengde

Fh,max=maks.pumpehjde

F_p, = maks.pumpetryk

P1 =Pressstat: Tilkoblingstryk

p2 =Pressostat:Frakoblingstryk

S_h, = maks.sugehjde

Stemp =maks.tillobstemperatur

Temp Ttemp =Omgivelsesttemperatur
