MODE D'EMPLOI HWA 5500 M METABO

Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normalifs suivants* en vertu des dispositions des directives **Compte-rendu de

revision *** effectué par ****Niveau de puissance acoustique mesuré/ garanti****

DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD

Importantes Informations sur la première mise en service

Dans le cadre du contrôle final, nous utilisons un produit anti-corrosif pour l'assurance qualité. Nous ne pouvons exclure que l'appareil contienne des traces de ce produit. C'est pourquoi, effectuez les opérations suivantes pour assurer le fonctionnement optimal de l'appareil et prolonger sa durée de vie

1. Retirer la vis de remplissage d'eau
2. Verser de l'eau propre jusqu'à ce que la pompe soit remplie
3. Revisser la vis de remplissage d'eau
4. Ouvrir la conduite de refoulement (robinet d'eau)
5. Mettre la pompe en marche et la laisser tourner pendant env. 1 mn
6. Arrêter la pompe et débrancher la fiche secteur
7. Ouvrir la vis de remplissage et de purge d'eau et laisser s'écouler le reste d'eau dans la vis de purge d'eau
8. Visser la vis de purged'eau
9. Verser de l'eau propre jusqu'à ce que la pompe soit remplie
10. Visser la vis de remplissage d'eau
11. Ouvrir légèrement la conduite de refoulement (robinet d'eau)
12. Brancher la fiche secteur et enclencher la pompe
13. Répéter éventuellement ces opérations

En cas de non-respect de ces informations techniques, vous pouvez assister à la formation de mousse dans l'appareil, rendant impossible toute aspiration de l'eau. En cas d'absence d'alimentation en eau, la pompe ne s'arrête pas. L'eau se rechauffe dans la tête de la pompe, ce qui peut l'endommager. Attention en cas de sortie d'eau chaude !

Le produit anti-corrosif est inoffensif pour les êtres humains, les animaux et l'environnement !

Le fabricant ne se porte pas garant des dommages causés par le non-respect de la notice d'utilisation ou de ce supplément !

1. Vue d'ensemble de l'appareil

1 2 3 4 5 6 7

1 Raccordement de pression
2 Hydromat
3 Vis de remplissage de l'eau
4 Raccordement d'aspiration

Attention!

Utiliser un filtre d'aspiration si l'agent de transport est encrassé (voir „Accessoires livrables“).

Remarque:

Une soupape de retenue est recommandée pour éviter que l'eau s'écoule lorsque la pompe est arrêtée.

5 Vis de vidange de l'eau
6 Pompe
7 Câble du réseau avec fiche

Table des matières

1. Vue d'ensemble de l'appareil...16

2. A lire en premier ! .....17

3. Domaine d'utilisation et agents de transport .....17

4. Sécurité......17

4.1 Utilisation conforme aux prescriptions ....17

4.2 Consignes générales de sécurité ....17

1. Avant la mise en service......17

5.1 Monter l'Hydromat....17

5.2 Montage....18

5.3 Raccordement de la conduite d'aspiration....18

5.4 Raccordement de la conduite sous pression....18

5.5 Raccordement à un réseau de tuyaux ....18

5.6 Raccordement au secteur......18

5.7 Remplissage et aspiration de la pompe....18

1. Fonctionnement......19

6.1 Mise en service de l'appareil..... 19

6.2 Ligne caractéristique de la pompe....19

1. Maintenance et entretien.....19

7.1 Maintenance régulière .....19

7.2 En cas de risque de gel .....19

7.3 Démontage et conservation de l'appareil....19

1. Problèmes et dérangements....20

8.1 Recherche des perturbations.....20

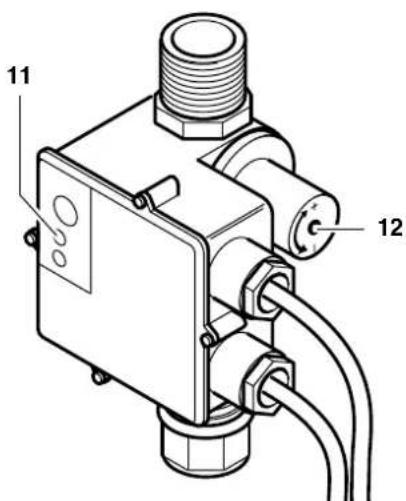

8.2 Régler Hydromat....20

1. Réparations......20

2. Protection de l'environnement ....20

3. Accessoires livrables.....20/48

4. Caractéristiques techniques....22

2. A lire en premier !

• Avant la mise en marche, lire attentivement ces instructions d'utilisation. Observer en particulier les instructions de sécurité.
• Le droit à la garantie expire en cas de non-observation des instructions de service: le constructeur n'assume aucune responsabilité pour les dommages qui en résultent.
• Si un dommage dû au transport est constaté lors du déballage, en informer immédiatement le revendeur. Ne pas mettre l'appareil en service!

• Eliminer l'emballage en respectant l'environnement. Le remettre à la station de collecte correspondante.

• Veuillez conserver soigneusement ces instructions de service afin de pouvoir les consulter à tout moment en cas de doutes.

• En cas de vente ou de location de cet appareil, remettre également ces instructions.

3. Domaine d'utilisation et agents de transport

Cet appareil sert à transporter de l'eau propre dans les zones de la maison et du jardin, par exemple:

– pour l'arrosage et l'irrigation,
- en tant que pompe de puits, de pluie et d'eau industrielle,
- pour épuiser des piscines, des étangs de jardin et des réservoirs d'eau.

La température maximale autorisée de l'agent de transport est de 50 °C.

4. Sécurité

4.1 Utilisation conforme aux prescriptions

Il ne faut pas utiliser l'appareil pour la fourniture d'eau potable ou pour le transport de denrées alimentaires.

Il ne faut pas transporter de matières explosives, combustibles, agressives ou présentant un danger pour la santé.

L'appareil ne convient pas à l'utilisation industrielle ou à usage professionnel.

Des modifications arbitraires à l'appareil ainsi que l'utilisation de pièces qui ne sont pas vérifiées ou autorisées par le constructeur ne sont pas autorisées.

Toute utilisation incorrecte de l'appareil est contraire à la destination et peut causer des dommages imprévisibles!

4.2 Consignes générales de sécurité

Les enfants et les jeunes ainsi que les personnes non familiarisées avec ces instructions de service ne doivent pas utiliser l'appareil.

Il faut respecter les dispositions selon DIN VDE 0100 -702, -738 en cas d'utilisation dans des piscines et dans des étangs de jardin et dans leur zone de protection.

Il faut respecter les prescriptions légales concernant l'eau et les eaux usées ainsi que les dispositions selon DIN 1988 en cas d'utilisation pour l'alimentation en eau domestique.

Les dangers restants suivants existent toujours dans le cas du fonctionnement des pompes – on ne peut pas les éliminer complètement même par des mesures de sécurité.

Danger dû à des influences de l'environnement !

Il ne faut pas exposer l'appareil à la pluie ni l'utiliser dans un environnement humide.

Ne pas diriger le jet d'eau directement sur l'appareil ou sur d'autres pièces électriques! Danger mortel par choc électrique!

Il ne faut pas utiliser l'appareil dans des locaux explosifs ni à proximité de liquides ou de gaz combustibles.

Danger dû à l'électricité !

Il ne faut pas raccorder l'appareil au réseau secteur pour les travaux d'installation et d'entretien.

Ne pas toucher les fiches de secteur avec des mains humides! Il faut toujours enlever les fiches de secteur à la fiche et non au câble.

Il ne faut pas plier, aplatir, tirailler, ni écraser les câbles de réseau et les câbles prolongateurs et il faut les protéger d'arêtes vives, de l'huile et de la chaleur.

Danger résultant de défauts à l'appareil!

Veuillez contrôler l'appareil, en particulier le câble du réseau, la fiche de secteur et les interrupteurs à flotteur avant chaque mise en service pour vous assurer qu'il n'y a pas d'éventuels endommagements. Danger mortel par choc électrique!

Il ne faut réutiliser un appareil endommagé qu'après l'avoir fait réparer conformément aux règles de l'art.

Ne pas réparer l'appareil soi-même! Les réparations aux pompes ne doivent être effectuées que par des spécialistes.

5. Avant la mise en service

Vous pouvez facilement monter et rac-corder vous-même l'appareil.

Veuillez consulter votre commerçant spécialisé ou un expert en électricité en cas de doute.

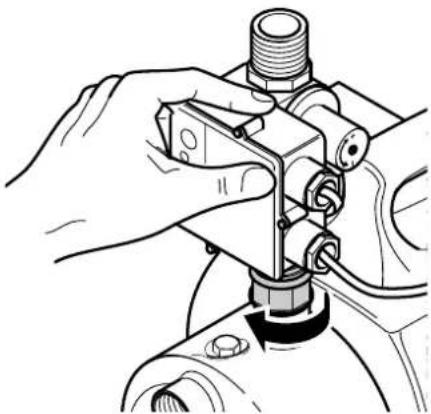

5.1 Monter l'Hydromat

i Remarque: L'Hydromet

L'Hydromat est joint détaché (protection pour le transport) lors de la livraison, il est déjà raccordé électrique-ment.

L'Hydromat doit être vissé avant la première mise en service (reproduction selon l'exécution).

1. S'assurer que la fiche de secteur n'est pas enfichée.
2. Maintenir le boîtier Hydromat d'une main pour éviter que le câble qui va vers la pompe se torde.
3. Visser la partie inférieure d'Hydro-mat de l'autre main sur le raccorde-ment de pression; il faut, en même temps, soulever éventuellement un peu le boîtier.
4. Aligner l'Hydromat de telle sorte que son côté de manoeuvre soit facilement accessible.

5.2 Montage

• L'appareil doit se trouver sur une surface horizontale, plane, convenant au poids de l'appareil avec remplissage d'eau.
• Afin d'éviter les vibrations, l'appareil ne devrait pas être vissé à bloc, mais placé sur une base élastique.
• Le lieu de montage devrait être bien aéré et protégé des intempéries.
• En cas de service sur des étangs de jardin et des piscines il faut placer l'appareil à l'abri des inondations et protégé contre la chute. Il faut tenir compte des exigences légales supplémentaires.

5.3 Raccordement de la conduite d'aspiration

i Remarque:

Vous avez éventuellement besoin d'accessoires supplémentaires (voir „Accessoires livrables“) pour le raccordement.

Attention!

La conduite d'aspiration doit être montée de telle sorte qu'elle n'exerce aucune force ou déformation mécanique sur la pompe.

Attention!

Il faut absolument utiliser un filtre d'aspiration si l'agent de transport est encrassé pour protéger la pompe du sable et de l'encrassement.

Remarque:

Une soupape de retenue est recommandée pour éviter que l'eau s'écoule lorsque la pompe est arrêtée.

• Tous les vissages doivent être étanchés avec une bande d'étanchéité à filet; des endroits de fuite entraînent une aspiration de l'air et réduisent ou empêchent l'aspiration de l'eau.
• La conduite d'aspiration doit avoir au moins 1" (25 mm) de diamètre intérieur; elle doit être résistante à la flexion par compresion axiale et résistante au vide.
• La conduite d'aspiration devrait être aussi courte que possible car le débit diminue quunad la longueur de la conduite augmente.
• La conduite d'aspiration devrait croître constamment vers la pompe pour éviter des bulles d'air.
• Un apport suffisant d'eau doit être garanti et l'extrémité de la conduite d'aspiration devrait toujours se trouver dans l'eau.

5.4 Raccordement de la conduite sous pression

i Remarque:

Vous avez éventuellement

besoin d'accessoires supplémentaires (voir „Accessoires livrables“) pour le raccordement.

Attention!

La conduite sous pression doit être montée de telle sorte qu'elle n'exerce aucune force ou déformation mécanique sur la pompe.

• Tous les vissages doivent être étanchés avec une bande d'étanchéité à filet pour éviter une sortie de l'eau.
• Toutes les pièces de la conduite sous pression doivent être résistantes aux pressions.
• Toutes les pièces de la conduite sous pression doivent être montées professionnellement.

Danger!

Des pièces non résistantes aux pressions et un montage non professionnel peuvent provoquer l'éclatement d'une conduite sous pression. Du liquide jaillissant à haute pression peut vous blesser!

5.5 Raccordement à un réseau de tuyaux

Une installation fixe (par exemple pour l'alimentation en eau domestique dans la zone intérieure) est possible.

- Pour éviter des vibrations et des bruits, l'appareil devrait être raccordé au réseau de tuyaux avec des conduites en tuyau souple.

5.6 Raccordement au secteur

Danger dû à l'électricité !

Il ne faut pas faire fonctionner l'appareil dans un environnement humide et uniquement quand les conditions suivantes sont remplies:

- Le raccordement ne doit avoir lieu qu'aux prises de courant à contact de sécurité qui sont installées, mises à la terre et contrôlées conformément aux règles de l'art.

- La tension de secteur et la protection par fusibles doivent correspondre aux caractéristiques techniques.

- Pour le service aux piscines, aux étangs de jardin et places semblables, il faut faire fonctionner l'appareil avec un interrupteur de protection à courant de défaut avec un courant de défaut de 30 mA (DIN VDE 0100 -702, -738). Nous recommandons cela d'une manière générale comme protection des personnes.

- Pour le service en plein air, les raccordements électriques doivent être protégés des projections d'eau; ils ne doivent pas se trouver dans l'eau.

- Les câbles prolongateurs doivent avoir une section de conducteur suffisante (voir „Instructions de service“). Les tambours de câble doivent être entièrement déroulés.

5.7 Remplissage et aspiration de la pompe

Attention!

Il faut remplir la pompe d'eau à chaque nouveau raccordement ou en cas de perte d'eau, respectivement d'aspiration d'air. Un enclenchement sans remplissage d'eau détruit la pompe!

Remarque:

Il n'est pas nécessaire de remplir la conduite d'aspiration, étant donné que la pompe est auto-aspirante. La pression peut néammoins mettre un certain temps à se constituer selon la longueur et le diamètre de la conduite.

1. Dévisser la vis de remplissage de l'eau avec le joint.

2. Verser lentement de l'eau propre jusqu'à ce que la pompe soit remplie.

3. Si vous voulez réduire le temps d'aspiration, il faut également remplir la conduite d'aspiration.

4. Revisser la vis de remplissage de l'eau avec joint.
5. Ouvrir la conduite sous pression (ouvrir le robinet d'eau, respectivement la buse de pulvérisation afin que de l'air puisse s'échapper lors de l'aspiration.
6. Enclencher l'appareil (voir „Fonctionnement“).
7. Quand de l'eau sort de manière uniforme, raccorder la conduite sous pression.

6. Fonctionnement

La pompe et la conduite d'aspiration doivent être raccordées et remplies (voir „Avant la mise en service“).

Attention!

La pompe ne doit pas marcher

à sec. Il doit toujours y avoir suffisamment d'agent de transport (eau).

• Si le moteur ne démarre pas, si la pompe ne constitue pas de pression ou si des effets semblables se produisent, mettez l'appareil hors circuit et essayez alors d'éliminer le défaut (voir „Problèmes et perturbations“).
• Si la pompe est bloquée par des corps étrangers ou si le moteur est surchauffé, un circuit protecteur arrête le moteur.

6.1 Mise en service de l'appareil

Remarque:

L'Hydromat

• enclenche la pompe quand de l'eau est requise (la pression d'eau descend au-dessous de la pression d'enclenchement quand la conduite sous pression est ouverte);
• il arrête la pompe environ 10 secondes après la fermeture de la conduite sous pression (la pression d'eau augmente quand la conduite sous pression est fermée);
• il arrête la pompe en tant que protection contre la marche à sec quand aucun transport d'eau n'a lieu (air dans la conduite d'aspiration).

8 9 10

8 Touche de ré-ajustage
9 Lampe d'erreur (rouge)
10 Lampe de tension (verte)

1. Enficher la fiche de secteur.
2. Vérifier que la lampe de tension (10) est allumée.
3. Ouvrir la conduite sous pression.
4. Actionner la touche de ré-ajustage (8). La pompe démarre.
5. Quand aucun transport d'eau n'a lieu au bout d'environ 10 secondes, l'Hydromat déconnecte. Maintenir alors la touche de ré-ajustage actionnée jusqu'à ce que de l'eau sorte.
6. Examiner la conduite sous pression quand il n'y a pas de sortie d'eau au bout d'environ 3 minutes.

Remarque:

Si la lampe d'erreur (9) est allumée, il y a de l'air dans la conduite d'aspiration ou la pression d'enclenchement est trop élevée (voir „Problèmes et perturbations“).

6.2 Ligne caractéristique de la pompe

La ligne caractéristique de la pompe montre quelle quantité de transport peut être atteinte en fonction de la hauteur de transport.

Ligne caractéristique de la pompe pour une hauteur d'aspiration de 0,5 m et tuyau flexible d'aspiration de 1" – pour le modèle:

A HWA 5500 M
B HWA 4000 N
C HWA 3300 N

7. Maintenance et entretien

Danger!

Avant d'effectuer des manipulations sur l'appareil:

• Retirer la fiche de contact.
  – S'assurer que l'appareil et les accesssoires raccordés sont sans pression.

Des travaux d'entretien et de réparation plus importants que ceux qui sont décrits ici ne doivent être effectués que par un personnel expert.

7.1 Maintenance régulière

• Il faut régulièrement examiner l'appareil et les accessoires, en particulier les pièces électriques et celles qui conduisent la pression pour s'assurer qu'elles ne sont pas endommagés et les réparer le cas échéant.
• Vérifier l'absence de fuites sur les conduites d'aspirations et sur les conduites sous pression.
• Nettoyer et renouveler le cas échéant le filtre d'aspiration et la cartouche filtrante si le débit diminue.

7.2 En cas de risque de gel

Attention!

Le gel détruit l'appareil et les accessoires, étant donné que ces derniers contiennent toujours de l'eau!

- Il faut démonter l'appareil et les accessoires et les conserver à l'abri du gel en cas de risque de gel (voir paragraphe suivant).

7.3 Démontage et conservation de l'appareil

1. Retirer la fiche de contact.
2. Ouvrir la conduite sous pression (ouvrir le robinet d'eau, respectivement la buse de pulvérisation).
3. Vider complètement la pompe. Dévisser à cet effet la vis d'évacuation de l'eau en bas à la pompe.
4. Démonter les conduites d'aspiration et les conduites sous pression de l'appareil.
5. Placer l'appareil dans une pièce exempte de gel (5 °C au minimum).

8. Problèmes et dérangements

Danger!

Avant d'effectuer des manipu-

lations sur l'appareil:

- Retirer la fiche de contact.

- S'assurer que l'appareil et les accesssoires raccordés sont sans pression.

8.1 Recherche des perturbations

La pompe ne marche pas:

• Hydromat a déconnecté.

- Actionner la touche de ré-ajus-tage. Quand aucun transport d'eau n'a lieu au bout d'environ 10 secondes, maintenir la tou-che de ré-ajustage actionnée jusqu'à ce que de l'eau sorte.

- Pas de tension secteur.

- Contrôler le câble, la prise et le fusible.

- Tension du réseau trop faible.

- Utiliser un câble prolongateur avec une section de conducteur suffisante (voir „Caractéristiques techniques“).

- Moteur surchauffé, protection du moteur déclenchée.

- Réenclencher l'appareil (voir „Service“) après le refroidissement.

- Assurer une aération suffisante, laisser les fentes d'air ouvertes.

- Tenir compte de la température d'alimentation maximale.

- Le moteur ronfle, ne démarre pas.

- Le moteur étant mis hors circuit, mettre le tournevis ou autres choses de ce genre par les fentes d'air du moteur et tourner la roue du ventilateur.

- La pompe est bouchée ou défectueuse.

- Démonter la pompe et la net- toyer.

- Nettoyer le diffuseur, le remplacer le cas échéant.

- Nettoyer la roue motrice, la remplacer le cas échéant.

La pompe n'aspire pas bien ou est très bruyante:

- Manque d'eau.

- S'assurer qu'il y a une réserve d'eau suffisante.

- La conduite d'aspiration n'est pas étanche.

- Étancher la conduite sous pression, serrer les vissages.

- La hauteur d'aspiration est trop importante.

- Tenir compte de la hauteur d'aspiration maximale.

- Mettre une soupape de retenue, remplir la conduite d'aspiration d'eau.

- Le filtre d'aspiration (accessoires) est bouché.

- Le nettoyer, le remplacer le cas échéant.

- La soupape de retenue (accessoires) est bloquée.

- Le nettoyer, le remplacer le cas échéant.

- Sortie d'eau entre moteur et pompe, garniture mécanique d'étanchéité non étanche.

- Remplacer la garniture mécanique d'étanchéité.

- La pompe est bouchée ou défectueuse.

- Voir ci-dessus.

La pression est trop basse, la pompe fonctionne par inertie longtemps ou s'enclenche et s'arrête constamment pendant un court laps de temps:

- La conduite d'aspiration n'est pas étanche ou la hauteur d'aspiration est trop importante.

- Voir ci-dessus.

- La pompe est bouchée ou défectueuse.

- Voir ci-dessus.

- Hydromat déréglé, la lampe d'erreur est allumée.

- Contrôler la pression d'enclenchement et la régler le cas échéant.

8.2 Régler Hydromat

Il faut procéder à un nouveau réglage d'Hydromat si la pression d'enclenchement est trop élevée et si la lampe d'erreur (11) est allumée.

11 12

1. Retirer la fiche de contact.

2. Tourner la vis de réglage (12) comme suit:

- une rotation dans le sens inverse des aiguilles d'une montre réduit la pression d'enclenchement;

- une rotation dans le sens des aiguilles d'une montre augmente la pression d'enclenchement.

1. Réenclencher l'appareil et contrôler le fonctionnement (voir „Service“).

9. Réparations

Danger!

Les réparations aux appareils électriques ne doivent être effectuées que par un personnel spécialisé en électricité!

Vous pouvez envoyer les appareils électriques à la filiale du service de la clientèle de votre pays dont l'adresse figure avec la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

Pour l'expédition:

- Vider entièrement la pompe (voir „Démontage et conservation de l'appareil“).

- Dévisser l'Hydromat (protection pour le transport).

- Envoyer l'appareil si possible dans son emballage original.

10. Protection de l'environnement

Le matériau d'emballage de l'appareil est recyclable à 100 %.

Les appareils et les accessoires usagés contiennent de grandes quantités de matières premières et de matières plastiques précieuses qui peuvent également être soumises à un processus de recyclage.

Ces instructions ont été imprimées sur un papier blanchi sans chlore.

11. Accessoires livrables

Vous pouvez obtenir les accessoires suivants pour cet appareil dans le commerce spécialisé.

Remarque:

Vous trouverez les reproductions et les numéros de commande à la fin de ces instructions.

A Set de raccordement de pompe,

complet, y compris double nipple, soupape de retenue, filtre court, cartouche filtrante lavable, tuyau flexible spiralé 1 m complet, bande d'étanchéité filetée.

B Arrêt hydro,

pour la mise hors circuit automatique en cas de manque d'eau, évite la marche à sec de la pompe.

C Interrupteur d'arrêt de marche à sec, avec câble de 10 m, empêche la marche à sec de la pompe lors de l'aspiration d'un réservoir, d'une piscine, etc.

D Tuyau en caoutchouc avec spirale 1"

1) de 1 m, complet, avec vissage rapide des deux côtés;
2) de 4 m, complet avec vissage rapide et crépine avec soupape commandée au pied;
3) de 7 m, complet avec vissage rapide et crépine avec soupape commandée au pied.

E Filtre, raccordement 1", court, complet avec cartouche filtrante lavable en matière plastique.

F Cartouche filtrante pour usage unique, courte, pour la préfiltration mécanique de sable.

G Cartouche filtrante lavable, courte, pour la préfiltration mécanique de sable, réutilisable.

H Cartouche filtrante charbon, courte, avec remplissage de charbon actif, en cas d'eau chlorée, contre les pollutions d'odeurs ou de couleurs.

I Cartouche filtrante poly, courte, avec remplissage de polyphos- phate, en cas d'eau chlorée pour utilisation dans des appareils à eau chaude.

J Nipple de tuyau 150 mm, des deux côtés 1" filet extérieur, zingué, pour le raccordement de la pompe et du filtre d'aspiration.

K Nipple double, des deux côtés 1" filet extérieur.

L Soupape de retenue 1" filet intérieur, empêche le refluement de l'eau et la marche à sec de la pompe.

M Bande d'étanchéité à filet, rouleau de 12 m.

1. Caractéristiques techniques

		HWA3300 N	HWA4000 N	HWA5500 M
Tension de secteur	V	230 ~ 1	230 ~ 1	230 ~ 1
Fréquence Hz		50	50	50
Puissance nominale W 900 1300 1500
Courant nominal A 4,0 5,8 6,7
Protection par fusibles min. (coupe-circuit automatique à action retardée)	A	10	10	10
Condensateur de service	μF	12,5	20	20
Vitesse de rotation nominale	min-1	2800	2800
Débit max.	l/h	3300 4000 5500
Hauteur de refoulement max.	m	45	48	55
Pression de refoulement max.	bar	4,5 4,8 5,5
Hauteur d'aspiration max.	m	8	8	9
Température d'alimentation max.	°C	50	50	50
Température ambiante	°C	5 ... 40	5 ... 40	5 ... 40
Indice de protection		IP 44	IP 44	IP 44
Catégorie de protection		I	I	I
Catégorie de matière isolante		F	F	F
MatériauxBoîtier de la pompeArbre de la pompeRoue motrice de la pompe		Acier spécialAcier spécialNoryl	Acier spécialAcier spécialNoryl	Acier spécialAcier spécialNoryl - 5x
RaccordsRaccordement d'aspiration (filet intérieur)Raccord de pression (filetage extérieur)		1"1"	1"1"	1"1"
HydromatPression de mise en circuit env.	bar	1,5 1,5 1,5
Dimensions (sans raccor-dements)LongueurLargeurHauteur	mmmmmm	450245395	450245395	480245400
PoidsPoids videPoids avec remplissage d'eau	kgkg	8,810,3	11,412,9	13,315,3
Valeurs d'émissions acoustiques (pour une pression max.)Niveau de puissance acoustique LWA Niveau de pression acoustique LpA	dB (A)dB (A)	7467	7265,5	6961,5
Longueur maximale pour câble prolongateurPour une section de conducteur de 3 x 1,0 mm2Pour une section de conducteur de 3 x 1,5 mm2	m	30	30	30
	m	50	50	50

2800
