BRUGSANVISNING P 3300 S METABO

Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed folgende standarder* iht bestemmelserne i direktiverne** gennemført af ***Måll/ Garanteret lydeffektniveau****

EL

Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed følgende standarder* iht bestemmelserne i direktiverne** gennemført af ***Målt/ Garanteret lydeffektniveau****

EL

1 Tilslutning af tryk
2 Vandpåfyldningsskrue
3 Indsugningstilslutning
4 Vandaftapningsskrue
5 Pumpe
6 Start-/stop-kontakt
7 Strømkabel med stik

NB! Ved urene medier skal der anvendes et indsugningsfilter (se "Leverbart tilbehør").

i OBS: Det anbefales at der anvendes en kontraventil på indsugningsåbningen på denne pumpe (se "Leverbart tilbehør").

8 Tilslutning af tryk
9 Hydromat
10 Vandpäfyldningsskrue
11 Indsugningstilslutning
12 Vandaftapningsskrue
13 Pumpe
14 Start-/stop-kontakt
15 Strømkabel med stik

Indholdsfortegnelse

1. Maskinen i overblik......30

2. Læses først! ......31

3. Anvendelsesområde og medier....31

4. Sikkerhed......31

4.1 Korrekt anvendelse ....31

4.2 Generelle sikkerhedsanvisninger ....31

1. Før idriftsættelsen ......32

5.1 Montering af hydromat (kun for HWA)....32

5.2 Opstilling....32

5.3 Tilslut indsugningsledningen.....32

5.4 Tilslutning af tryk....32

1. Vedligeholdelse og pleje......34

7.1 Ved risiko for frost....34

7.2 Afmontering og opbevaring af apparatet....34

Denne betjeningsvejledning blev udformet således at du hurtigt og sikkert kan arbejde med dit apparat. Her er en lille vejledning i hvordan denne betjeningsvejledning bør læses:

• Læs betjeningsvejledningen helt igennem før idriftsættelsen. Vær særlig opmærksom på sikkerhedsanvisningerne.
• Denne betjeningsvejledning henvender sig til personer med tekniske kendskaber i omgangen med apparater af den her beskrevne type. Har du ingen erfaring i brug af sådanne apparater, bør du få hjælp fra en mere erfaren person.
• Opbevar dokumenter, der følger med dette apparat, for at du kan slå op i dem efter behov. Opbevar kvitteringen til eventuelle garantikrav.
• Udlånes eller sælges apparatet, skal alle medleverede dokumenter følge med.
• Producenten påtager sig intet ansvar for skader, som opstår, som föl-

ge af at denne betjeningsvejledning ikke blev overholdt.

Informationerne i denne betjeningsvejledning er markeret som følger:

Fare!

Advarer mod personskader eller miljøskader.

Risiko for stød!

Advarer mod personskader på grund af elektricitet.

NB!

Advarer mod tingskader.

OBS:

Supplerende informationer.

– Tallene i illustrationerne (1, 2, 3, ...)
- makerer enkeltdelene;
- ε fortløbende gennemnummere- ret;
- rærerer til de tilsvarende numre i parenteserne (1), (2), (3) ... i den tilhørende tekst.
- Handlingsanvisninger, ved hvilke rækkefølgen skal overholdes, er gennemnummeret.
- Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.
- Opstillinger er markeret med en streg.

Dette apparat anvendes til pumpning af rent vand i hus og have,

Mediets maksimalt tilladte temperatur er 35 °C.

4. Sikkerhed

4.1 Korrekt anvendelse

Apparatet må ikke anvendes til drikkevandsforsyning eller til pumpning af levnedsmidler.

Eksplosive, brandfarlige, aggressive eller sundhedsskadelige midler må ikke pumpes.

Apparatet er ikke egnet til erhvervsmæssig eller industriel anvendelse.

Ændringer på apparatet samt ved brug af dele, som ikke er testet eller godkendt af producenten, er ikke tilladte!

Al anden anvendelse er i modstrid med apparatets formål. Producenten påtager sig intet ansvar for skader, som opstår som følge af ukorrekt anvendelse.

4.2 Generelle sikkerhedsan- visninger

Børn og unge samt personer, som ikke har læst betjeningsvejledningen, må ikke anvende apparatet.

Ved anvendelse på svømmebassiner og damme samt i disses områder skal forskrifterne iht. DIN VDE 0100 -702, -738 overholdes.

Såfremt apparatet skal anvendes i husholdningens vandforsyning skal de lovpligtige forskrifter vedrørende vand og afløbsvand samt bestemmelserne i henhold til DIN 1988 overholdes.

De følgende øvrige farer består principielt kun ved drift af pumper og trykbeholdere – de kan ikke undgås helt selv ved gode sikkerhedsforanstaltninger.

Fare pga. påvirkninger af miljøet!

• Værktøjet må ikke udsættes for regn. Apparatet må ikke anvendes i våde omgivelser.
• Apparatet må ikke anvendes i rum, der er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!

Fare gennem varmt vand!

Hvis pressostatens frakoblingstryk pga. dårlige trykforhold eller en defekt pressostat ikke opnås, kan vandet i apparatet blive opvarmet gennem intern cirkulation.

Herved kan der opstå skader og utætheder på pumpen og tilslutningsledningerne, og varmt vand kan træde ud. Risiko for forbrændinger!

• Pumpen må kun køres maks. 5 minutter mod en lukket trykledning.
• Adskil pumpen fra strømnettet og lad den køle af. Inden gentagen ibrugtagning skal det af fagpersonale kontrolleres, at anlægget fungerer fejlfit.

Der er fare pga. elektricitet!

• Vandstrålen må ikke rettes direkte mod apparatet eller andre elektriske dele! Der er risiko for strømstød!
• Tag ikke om stikket med våde hænder! Stikket trækkes altid ud ved stikket, ikke ved kablet.
• Beskyttelseskontakt-stikdåsen eller stikforbindelsen med forlængerled-

ning skal placeres i et område uden risiko for oversvømmelser.

• Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud.
• Strømkabel og forlængerledning må ikke knækkes, klemmes, strækkes eller køres over; de skal beskyttes mod skarpe kanter, olie og varme.
• Forlængerledningen skal lægges således, at den ikke kommer i kontakt med den væske, der skal pumpes.
• Træk stikket ud:
• Føralle arbejder på maskinen;
• hvis der er personer i svømme- bassinet eller i dammen.

Fare pga. mangler på apparatet!

• Hvis du skulle konstatere en transportskade kontakt da omgående din forhandler. Apparatet må ikke sættes i drift.
• Kontroller apparatet, især kabel og stik for eventuelle beskadigelser hver gang apparatet tages i brug. Der er risiko for strømstød!
• Er apparatet beskadiget må det først anvendes igen, efter at det er blevet repareret af fagfolk.
• Du må ikke selv udføre reparationer på maskinen! Kun uddannet personale må foretage reparationer på pumper og trykbeholdere.

OBS!

For at undgå vandskader, f. eks. oversvømmede lokaler, medført af apparatfejl eller -mangler:

- Planlæg egnede sikkerhedsforanstaltninger, f.eks.:

• pumpen ikke blev brugt iht. tilsigtet brug.
• pumpen blev overbelastet gennem vedvarende drift.
• pumpen ikke blev brugt og opbevaret frostbeskyttet.
• der blev gennemført egenrådige ændringer på pumpen. Reparationer på el-udstyr må kun gennemføres af el-fagfolk!
• der blev anvendt reservedele, der ikke er afprøvet og godkendt af producenten.
• der blev anvendt uegnet raparationsmateriale (armaturer, tilslutningsledninger osv.).

Egnet installationsmateriale:

– trykbestandig (min. 10 bar)
- varmebestandig (min. 100 °C)

5. Før idriftsættelsen

Apparatet er nemt at montere og tilslutte. I tilfælde af tvivl kontakt forhandleren eller en elektriker.

5.1 Montering af hydromat (kun for HWA)

OBS:

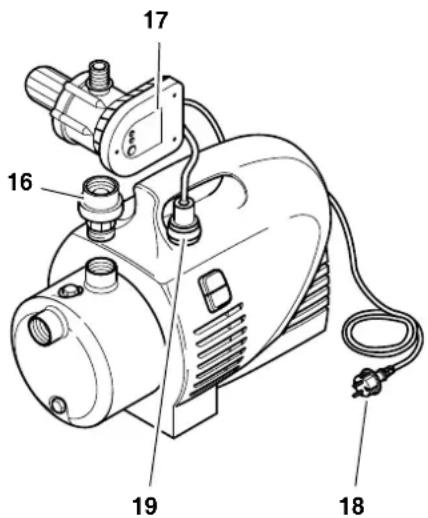

Før første ibrugtagning skal hydromaten skrues fast (billedet afhænger af modellen).

16 17 18 19

1. Kontroller om pumpen er slået fra og pumpens stik (18) ikke er sat i.
2. Skru adapteren (16) på pumpens tryktilslutning.
3. Sæt hydromaten (17) på adapteren og skru den fast med omløbermøtrikken.
4. Juster hydromaten således at betjeningssiden nemt kan nås.
5. Sæt pumpens stik (18) i netkoblingen (19) på hydromaten.

5.2 Opstilling

• Apparatet skal stå på en lodret, plan flade, der er egnet til apparatets vægt med vandpåfyldning.
• For at undgå vibrationer, bør apparatet opstilles på et elastisk underlag.
• Opstillingsstedet skal være godt udluftet og beskyttet mod vejrlig.
• Ved anvendelse til damme og svømmebassiner skal apparatet opstilles beskyttet mod oversvømmelser og sikres, så det ikke falder ned i vandet. Derudover skal de lovpligtige krav overholdes for elektriske apparater.

5.3 Tilslut indsugningsledningen

OBS:

Der kræves muligvis andet tilbehør til tilslutningen (se "Leverbart tilbehør").

NB!

Indsugningsledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

NB!

Ved urene medier skal der anvendes et indsugningsfilter, for at beskytte pumpen mod sand og snavs.

OBS:

For at vandet ikke siver ud när pumpen er slukket, anbefales det at der påmonteres en kontraventil.

• Alle skrueforbindelser skal tættes med et gevindtætningsbånd; lækager medfører luftindsugning og for-ringer eller forhindrer vandindsugningen.
• Indsugningsledningen bør have en indvendig diameter på mindst 1" (25 mm); den skal være knæk-, tryk- og vakuumfast.
• Indsugningsledningen bør være så kort som muligt, da pumpeeffekten forringes jo længere ledningen er.
• Indsugningsledningen bør konstant stige mod pumpen for at forhindre luftlommer.
• Det skal sikres, at der er tilstrækkelig vandtilførsel, og indsugningsledningens ende bør altid være i van det.

5.4 Tilslutning af tryk

OBS:

Der kræves muligvis andet tilbehør til tilslutningen (se "Leverbart tilbehør").

NB!

Trykledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

• Alle skrueforbindelser bør tætnes med gevindtætningsbånd, for at forhindre at der trænger vand ud.
• Samtlige dele i trykledningen skal være tryksikre.
• Samtlige dele i trykledningen skal være korrekt monterede.

Fare!

Anvendes der ikke tryksikre dele eller er monteringen foretaget ukyndigt kan trykledningen gå i stykker under anvendelsen. Væsken, der sprøjter ud med højt tryk, kan forår-sage alvorlige skader!

5.5 Strømtislutning

Der er fare pga. elektricitet!

Apparatet må ikke anvendes i fugtige omgivelser og kun ved følgende betingelser:

• Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt installeret, jordet og kontrolleret.
• Netspænding og beskyttelse skal overholde de tekniske data.
• Ved anvendelse ved svømmebassiner, damme og lignende steder skal apparatet drives med et fejlstrømsrelæ (et HFI-relæ, 30 mA) (DIN VDE 0100 -702, -738).

• Ved brug i det fri skal de elektriske forbindelser være beskyttet mod vand; de må ikke ligge i vand.
• Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud.

5.6 Fyldning af pumpe og indsugning

NB!

bindelse med udsivning af vand eller indsugning af luft skal pumpen fyldes med vand. Tilsluttes pumpen uden vandpåfyldning, ødelægges den!

OBS:

Indsugningsledningen behøver ikke at blive påfyldt, da pumpen selv suger vandet ind. Alt efter ledningens længde og -diameter kan det dog tage nogen tid, før trykket er opbygget helt.

1. Vandpäfyldningsskruen skrues ud sammen med pakningen.
2. Hæld langsomt rent vand i, indtil pumpen er fyldt.
3. Såfremt du ønsker at afkorte indssugningstiden, kan indssugningsledningen også fyldes.
4. Vandpåfyldningsskruen skrues iigen sammen med pakningen.
5. Åben trykledningen (vandhane eller sprøjtedyse åbnes), så luften kan strømme ud ved indsugningen.
6. Tilslut apparatet (se "Drift").
7. Siver der vand ud, skal apparatet slås fra.

6. Drift

Pumpe og indsugningsledning skal være tilsluttede og fyldte (se "Før idriftsættelse").

NB!

Pumpen må ikke løbe tør. Der skal altid være tilstrækkelig medium (vand) i apparatet.

- Såfremt motoren ikke starter, pumpen ikke opbygger tryk eller der opstår lignende problemer, skal apparatet slås fra – og fejlen afhjælpes (se "Problemer og driftsforstyrrelser").

Pumpekarakteristik

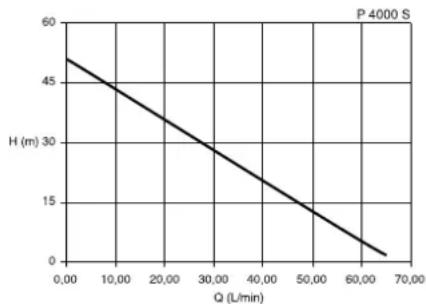

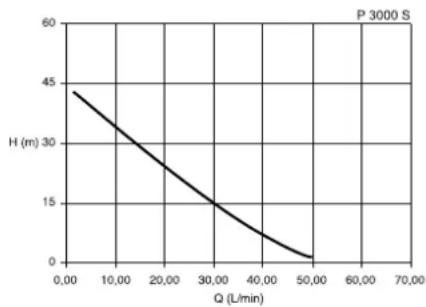

Pumpekarakteristikken viser, hvilken pumpekapacitet der kan opnås afhængigt af pumpemængden.

(Pumpekarakteristik for sugehøjde 0,5 m og 1"-indsugningsslange.)

(Pumpekarakteristik for sugehøjde 0,5 m og 1"-indsugningsslange.)

(Pumpekarakteristik for sugehøjde 0,5 m og 1"-indsugningsslange.)

6.1 Sæt pumpen i drift

OBS:

Pumpen arbejder så længe start-/ stop-kontakten er slået til.

1. Isæt stikket.
2. Start pumpen med start-/stop-kontakten.
3. Åben trykledningen (vandhane eller sprøjtedyse åbnes).
4. Kontroller, om der kommer vand ud!

NB!

Er trykledningen lukket, må pumpen højst arbejde i 10 minutter, ellers kan der opstå skader i pumpen, hvis vandet bliver overophedet.

6.2 Start pumpen med hydro- maten (HWA)

OBS:

Pumpen er driftsklar med hydromaten, så længe start-/stop-kontakten er slået til.

Hydromaten

• tænder for pumpen, når der kræves vand (er trykledningen åben, falder vandtrykket ned under starttrykket);
• stopper pumpen ca. 10 sekunder efter at trykledningen er lukket (når trykledningen er lukket stiger vandtrykket);
• stopper pumpen til beskyttelse mod tørløb, när der ikke transporteres vand (luft i indsugningsledningen).

20 21 22

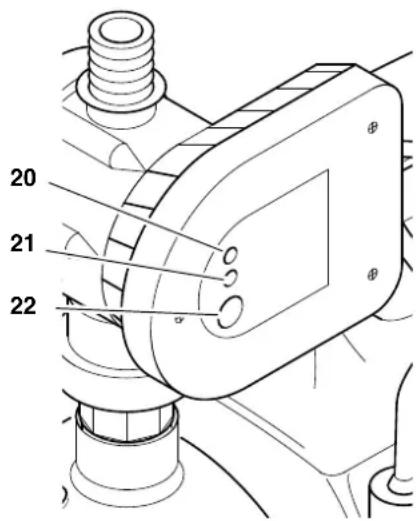

20 Spændingslampe (grøn)

21 Pumpelampe (hvid)

22 Reset-tast

1. Isæt stikket.

2. Kontroller om spændingslampen (20) lyser.

3. Åben for trykledningen.

4. Tryk på reset-tasten (22). Pumpen starter op.

5. Transporteres der intet vand efter ca. 10 sekunder, slår hydromaten fra. Hold reset-tasten (22) trykket inde, indtil der kommer vand ud.

6. Kommer der ikke vand ud efter ca. 3 minutter, kontrolleres indsugningsledningen.

7. Vedligeholdelse og pleje

Fare!

Før alle arbejder på maskinen:

1. Sluk for apparatet.
2. Træk stikket ud.
3. Kontroller at apparatet og tilsluttet tilbehør er trykløst.

Andre vedligeholdelsesarbejder eller reparationer, end de der er beskrevet her, må kun udføres af fagfolk.

7.1 Ved risiko for frost

NB!

Frost ødelægger apparat og tilbehør, da disse indeholder vand!

- Afmonter apparat og tilbehør ved risiko for frost og opbevar dem beskyttet mod frost (se følgende afsnit).

7.2 Afmontering og opbeva- ring af apparatet

1. Sluk for apparatet, træk stikket ud.
2. Åben trykledningen (vandhane eller sprøjtedyse åbnes), så vandet kan løbe helt ud.
3. For at kunne tømme pumpen helt, drejes vandaftapningsskruen ud under pumpen.
4. Afmonter indsugnings- og trykledning fra apparatet.
5. Opbevar apparatet i et rum, der er beskyttet mod frost (mindst 5 °C).

Før alle arbejder på maskinen:

1. Sluk for apparatet.
2. Træk stikket ud.
3. Kontroller at apparatet og tilsluttet tilbehør er trykløst.

8.1 Fejlsøgning

Pumpen kører ikke:

• Pumpen er ikke startet.
• Tænd for pumpen på start-/stop-kontakten.
• Hydromaten er slået fra.
• Tryk på reset-tasten. Transporteres der intet vand efter ca. 10 sekunder, trykkes der på

reset-tasten, indtil der kommer vand ud.

- Ingen strøm.

- Kabel, stik, stikdåse og sikring kontrolleres.

- For lav netspænding.

- Anvend et forlængerkabel med tilstrækkeligt tværsnit (se "Tekniske data").

- Motor overophedet, motorbeskyttelse udløst.

• Efter afkølingen genstarter apparatet automatisk.
• Sørg for tilstrækkelig udluftning, hold ventilationsåbningerne frie.
  • Overhold den maksimale tilløbstemperatur.

- Motoren larmer, starter ikke.

- Når motoren er stoppet stikkes en skruetrækker el. lign. ind igennem motorens ventilationsåbning og ventilatoren drejes.

- Pumpen er tilstoppet eller defekt.

• Pumpen afmonteres og rengøres.
• Diffusoren rengøres, udskiftes när nødvendigt.
• Ventilator rengøres, udskiftes när nødvendigt.

Pumpen suger ikke korrekt eller larmer meget:

- Vandmangel.

- Kontroller, om der er tilstrækkelig vand.

- Indsugningsledning utæt.

- Indsugningsledning tætnes, skrueforbindelserne spændes efter.

- Sugehøjde for stor.

• Overhold maksimal sugehøjde.
- Monter kontraventil, fyld indsugningsledningen med vand.

• Indsugningsfilter (tilbehør) tilstoppet.
• Rengøres, udskiftes när nødven-digt.
• Kontraventil (tilbehør) blokeret.
• Rengøres, udskiftes när nødven-digt.
• Der siver vand ud mellem motor og pumpe, glideringstætning utæt.
• Udskift glideringstætningen.
• Pumpen er tilstoppet eller defekt.
• Se ovenover.

• Indsugningsledning utæt eller sugehøjde for stor.
• Se ovenover.
• Pumpen er tilstoppet eller defekt.
• Se ovenover.

9. Reparation

⚠️ Fare! Reparationer på el-værktøj må kun udføres af en elektriker!

El-værktøj, der skal repareres, kan indsendes til den lokale service-afdeling. Adressen står ved reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

10. Miljøbeskyttelse

Apparatets emballage kan genbruges.

Brugte apparater og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanvendes.

11. Leverbart tilbehør

Illustrationer og bestillingsnumre findes til sidst i vejledningen.

A Pumpetilslutnings-sæt,

(MSS 310 – HWA/P) komplet inkl. dobbeltnippel, kontraventil, filter kort, vaskbart filterindsats, spirals-lange 1 m komplet, gevindtætningsbånd.

B Pumpetil slutnings-sæt,

(MSS 380 – HWW) komplet inkl. dobbeltnippel, kontraventil, filter kort, vaskbart filterindsats, spiralslange 1 m komplet, gevindtætningsbånd.

C Pumpetil slutnings-sæt,

(MSS 200 – HWA/P) komplet inkl. dobbeltnippel, kontraventil, filter kort, vaskbart filterindsats, spiralslange 1 m komplet, gevindtætningsbånd.

D Pumpetil slutnings-sæt,

(MSS 1000 – HWA) komplet inkl. dobbeltnippel, kontraventil, filter kort, vaskbart filterindsats, spirals-lange 1 m komplet, gevindtætningsbånd.

(UG=udv. gevind, IG=indv. gevind)

K Hydrostop,

stopper pumpen automatisk når der er vandmangel, forhindrer at pumpen kører tør.

L Tørløb s-stopkontakt,

M Gevi ndtætningsbånd, 12-m-rulle.

N Filter indsats kan vaskes, kort, til mekanisk forfiltrering af sand, kan genanvendes.

O Fil terindsats kan vaskes, lang, til mekanisk forfiltrering af sand, kan genanvendes.

1. Tekniske Data

		P 3300 SHWA 3300 S	P 4000 SHWA 4000 S
Netspænding V 230 ~ 1
Frekvens Hz 50
Mærkeeffekt W 1100 1300
Mærkestrøm	A	4,5	4,5
Sikring min. (træg eller B-automat)	A	10	10
Driftskondensator	F	16	20
Nominelt omdrejningstal min	-1	2800 2800
Pumpekapacitet maks.	l/h	3300	4000
Pumpehøjde maks.	m	45	48
Transporttryk maks.	bar	4,5	4,8
Sugehøjde maks.	m	8	8
Tilførselstemperatur maks.	°C	35	35
Rumtemperatur	°C	5 ... 40	5 ... 40
Beskyttelsesklasse	IP	X4	X4
Kapsling		I	I
Isolationsklasse		B	B
MaterialePumpehusPumpeakselPumperotor		ÆdelstålÆdelstålNoryl	ÆdelstålÆdelstålNoryl
TilslutningerIndsugningstilslutning (indv. gevind)Tryktilslutning (udv. gevind)		1"1"	1"1"
HydromatStarttryk ca.	bar	1,5	1,5
Dimensioner (uden tilslutninger)LængdeBreddeHøjde	mmmmmm	470 / 470250 / 250300 / 415	470 / 470250 / 250300 / 415
VægtVægt tomVægt med vandpåfyldning	kgkg	10,2 / 11,511,7 / 13	10,5 / 11,812,0 / 13,3
Støjemissionsværdier (ved maks. tryk)Lydeffektniveau L_WAm Lydtryksniveau L_WAd	dB (A)dB (A)	8390	8689
Maksimal længde til forlængerledningved 3 x 1,0 mm ^2 tværsnitved 3 x 1,5 mm ^2 tværsnit	m m	3050

1. Vista general del aparato
