РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DP 2810 S Inox METABO

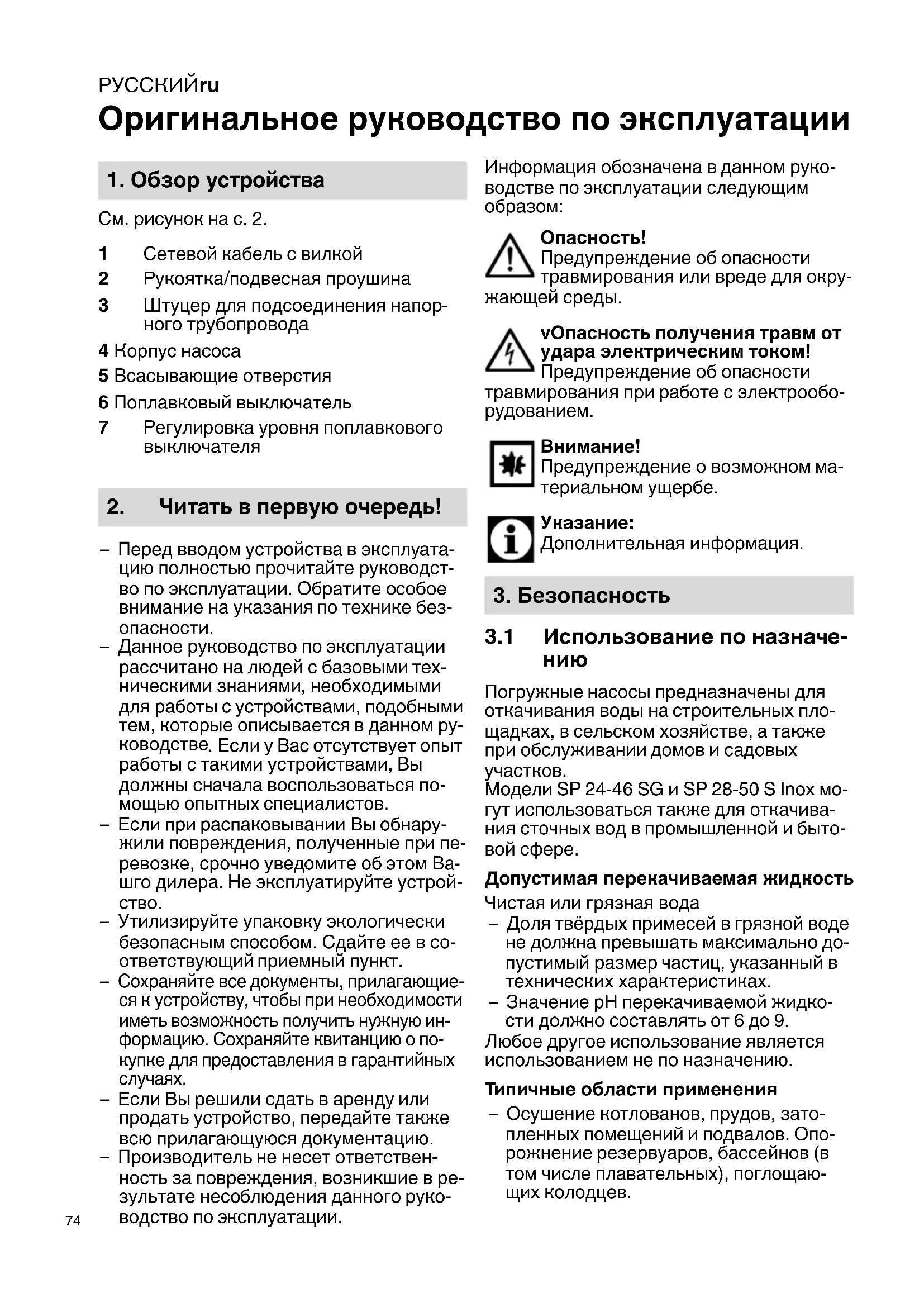

Оригинальное руководство по эксплуатации См. рисунок на с. 2. – Перед вводом устройства в эксплуата- цию полностью прочитайте руководст- во по эксплуатации. Обратите особое внимание на указания по технике без-

– Данное руководство по эксплуатации рассчитано на людей с базовыми тех- ническими знаниями, необходимыми для работы с устройствами, подобными тем, которые описывается в данном ру-

. Если у Вас отсутствует опыт работы с такими устройствами, Вы должны сначала воспользоваться по- мощью опытных специалистов. – Если при распаковывании Вы обнару- жили повреждения, полученные при пе- ревозке, срочно уведомите об этом Ва- шго дилера. Не эксплуатируйте устрой-

– Утилизируйте упаковку экологически безопасным способом. Сдайте ее в со- ответствующий приемный пункт. – Сохраняйте все документы, прилагающие- ся к устройству, чтобы при необходимости иметь возможность получить нужную ин- формацию. Сохраняйте квитанцию о по- купке для предоставления в гарантийных

– Если Вы решили сдать в аренду или продать устройство, передайте также всю прилагающуюся документацию. – Производитель не несет ответствен- ность за повреждения, возникшие в ре- зультате несоблюдения данного руко- водство по эксплуатации. Информация обозначена в данном руко- водстве по эксплуатации следующим

Предупреждение об опасности травмирования или вреде для окру

жающей среды. vОпасность получения травм от удара электрическим током! Предупреждение об опасности травмирования при работе с электрообо- рудованием.

Предупреждение о возможном ма- териальном ущербе.

Дополнительная информация.

3.1 Использование по назначе-

Погружные насосы предназначены для откачивания воды на строительных пло- щадках, в сельском хозяйстве, а также при обслуживании домов и садовых

Модели SP 24-46 SG и SP 28-50 S Inox мо- гут использоваться также для откачива- ния сточных вод в промышленной и быто-

Допустимая перекачиваемая жидкость Чистая или грязная вода – Доля твёрдых примесей в грязной воде не должна превышать максимально до- пустимый размер частиц, указанный в технических характеристиках. – Значение pH перекачиваемой жидко- сти должно составлять от 6 до 9. Любое другое использование является использованием не по назначению. Типичные области применения – Осушение котлованов, прудов, зато- пленных помещений и подвалов. Опо- рожнение резервуаров, бассейнов (в том числе плавательных), поглощаю- щих колодцев.

1 Сетевой кабель с вилкой 2 Рукоятка/подвесная проушина 3 Штуцер для подсоединения напор- ного трубопровода 4 Корпус насоса 5 Всасывающие отверстия 6 Поплавковый выключатель 7 Регулировка уровня поплавкового выключателя

2. Читать в первую очередь!

– Обеспечение постоянной циркуляции

Использование не по назначению Насос не предназначен – модели DP 18-5 SA, SP 24-46 SG: для перекачивания жидкостей с температу- рой выше 35 °C; – модели DP 28-10 S Inox, SP 28-50 S Inox: для перекачивания жидкостей с темпе- ратурой выше 35 °C в бытовых целях, перекачивание жидкостей с температу- рой выше 50 °C в иных целях. – снабжения питьевой водой или перека- чивания пищевых продуктов; – перекачивания соленой

– перекачивания взрывоопасных, горю- чих, агрессивных или опасных для здо- ровья веществ, а также фекалий. Запрещается использовать насос лицам – с ограниченными физическими и/или умственными способностями; – ограниченным восприятием; – с недостаточным опытом и/или знания- ми об обращении с насосом или – не прочитавшим и не понявшим руко- водство по эксплуатации

Дети должны находиться под постоянным наблюдением, чтобы они не использовали насос в качестве игрушки. Данное устройство не должно использо- ваться лицами, которые не в состоянии справиться с ним в силу своих ограничен- ных физических, психических или умст- венных возможностей, а также в силу от- сутствия знаний и/или опыта. Это

можно, только если эти лица находятся под наблюдением человека, ответствен- ного за их безопасность, или если они по- лучили от него соответствующие указа- ния по использованию устройства. Производитель не несет ответственность за повреждения, возникшие в результате несоответствующего испольования. Использование не по назначению, изме- нения на насосе или использование дета-

, которые не были проверены или одо- брены производителем, могут повлечь за собой непредвиденный материальный

3.2 Общие указания по тех-

нике безопасности – При использовании данного насоса соблюдайте следую- щие указания по технике без- опасности, чтобы исключить озникновение опасности для людей или материального

– Не допускать детей к исполь- зованию инструмента. – Дети должны находиться под постоянным наблюдением, чтобы они не использовали инструмент в качестве игруш-

– Соблюдайте директивы или предписания по предотвраще

нию несчастных случаев при работе с погружными насоса-

– При использовании насоса в плавательных бассейнах и са- довых прудах, а также их ох- ранных зонах соблюдайте предписания, изложенные в директиве IEC 60364-7-702. Кроме этого, соблюдайте предписания, действующие в вашей стране. – Защита устройства должна осуществляться с помощью автомата защиты от тока утечки (RCD) с установлен- ным током утечки макс. 30 мА. Общие опасности! Не эксплуатируйте насос, если имеется контакт людей с перекачиваемой жидкостью (например, в плавательных бас- сейнах и садовых прудах)! При эксплуатации погружных насосов существуют следующие остаточные опасности, которыеРУССКИЙru

нельзя полностью устранить да- же приняв надлежащие меры безопасности. Опасность, связанная с окружающей средой! Не используйте насос во взры- воопасных помещениях или вблизи горючих жидкостей или

Опасность от электроо- борудования! Не беритесь за сетевую вилку влажными руками! Всегда тяни- те за сетевую вилку, а не за ка-

чать только к розеткам с защит- ным контактом, которые надле- жащим образом установлны, за- землены и проверены. Напряжение сети и предохрани- тель должны соответствовать значениям, указанным в техни- ческих характристиках. Всегда поднимайте и переноси- те насос за рукоятку, ни в коем случае за электрический кабель или напорный шлаг. Удлинительные кабели должны иметь достаточное поперечное сечением жил. Кабели должны быть полностью размотаны с

Не допускать заломов, зажима- ния или наезда на сетевой и уд- линительный кабель; беречь от контакта с острыми кромками, маслом и высокой температу-

Прокладывать удлинительный кабель так, чтобы он не мог по- пасть в перекачиваемую жид

Перед проведением работ на насосе отключить сетевую вил-

Опасность поражения электрическим током, обусловленная неполадками

Перед каждым использованием проверяйте насос на наличие повреждений. Особенно это ка- сается сетевого и удлинитель- ного кабеля, сетевой вилки и поплавкового выключатель. Опасность для жизни, обуслов- ленная ударом электрическим

Не осуществляйте самостоя- тельный ремонт насоса! При не- надлежащем ремонте сущест- вует опасность проникновния жидкости в электрооборудова- ние насоса.

Во избежание ущерба, причиненного водой, на- пример, затопление помеще- ний, вследствие повреждений или дефектов устройства: за- планируйте соответствующие меры безопасности, например: – устройство аварийной сигна- лизации или – емкость для сбора воды с устройством контроля

Производитель не несет ника- кой ответственности за ущерб, который может быть нанесен в

– использования устройства не по назначению; – эксплуатации или хранения устройства без защиты от мо- роза;РУССКИЙ ru

– самостоятельного внесения изменений в конструкцию устройства; Производить ре- монт электроприборов разре- шается только специалистам- электрикам! – использования запасных ча- стей, не проверенных и не ут- вержденных производителем; – использования неподходяще- го монтажного материала (ар- матура, соединительные тру- бопроводы и т. п.). Подходящий монтажный ма-

– выдерживает давление (мин. 10 бар); – теплостойкий (мин. 100 °C)

4.1 Подключение напорного

трубопровода Указания по соединительной резьбе: см. Технические характеристики

Лучшая производительность дости- гается при выборе наибольшего ди- аметра нагнетательного трубопровода.

4.2 Крепление кабеля поплав-

кового выключателя Способ фиксации кабеля поплавкового выключателя на устройстве может раз- личаться в зависимости от модели. При необходимости вложите кабель по- плавкового выключателя в зажим на

На рисунке ниже показан правильно за- фиксированный кабель поплавкового вы-

Кабель поплавкового выключателя может повредиться. Ни в коем слу- чае не тяните за кабель поплавкового вы- ключателя для изменения положения ка- беледержателя!

4.3 Указания по установке

Для безупречной работы поплавкового выключателя он должен свободно дви-

Свободное пространство для DP 18-5 SA, DP 28-10 S Inox: прим. 60 см x 60 см Свободное пространство для SP 24-46 SG, SP 28-50 S Inox: прим. 70 см x70см. Погружать прибор в воду можно самое большее на приведенную в технических характеристиках рабочую глубину. Устанавливать насос так, чтобы всасы- вающие отверстия не могли быть за- блокированы посторонними предмета- ми. При необходимости установить на- сос на подставку. Обеспечьте устойчивое положение на-

Опасность поражения электри- ческим током из-за отсоединен- ного кабеля! Не поднимать и не переносить устройство за кабель или за напорный шланг! Кабели и напорный шланг не рассчитаны на на- грузку массой насоса.

4.4 Установка насоса

1. Погрузить насос с небольшим наклоном

в перекачиваемую жидкость, чтобы с нижней стороны не образовался возуш- ный пузырь. В этом случае всасывание было бы затруднено. Как только насос погружен, его можно выровнять.

2. Опустить насос на дно резервуара с

Используйте для опускания прочный трос, закрепив его на подвесной проу- шине насоса

Насос также можно эксплуатировать в подвешенном на тросе состоянии.

3. При повторном вводе в эксплуатацию

следите за тем, чтобы подающий трубо- провод был полностью опорожнен.

5.1 Включение и выключение

После включения насоса в сеть, он авто- матически включается (9) и выключается (10) с помощью поплавкового выключате- ля. Момент включения зависит от уровня

Регулировка момента включения и выключения насосов Положение кабеля поплавкового выклю- чателя в кабельном держателе можно из- менить. За счет этого регулируетя интер- вал между моментом включения и

чения насоса: – Поплавковый выключатель на "корот- ком кабеле": Момент включения и вы- ключения находятся близко друг от

– Поплавковый выключатель на "длинном кабеле": Момент включения и выключе- ния находятся далеко друг от друга.

Зафиксируйте кабель поплавково- го выключателя таким образом, чтобы точка выключения находилась на высоте мин. 150 мм от днища насоса. Су- ществует опасность работы насоса всу- хую, что приведет к его повреждению.

Поплавковый выключатель должен всегда оставаться подвижным вверх и вниз, чтобы включать и выклю- чать насос.

Во избежание перегрева электрод- вигателя запрещается включать устройство чаще 20 раз в час. Опасность из-за неполадок устройства!

соответствующие меры, чтобы при неисправностях насоса исклю- чить причинение косвенного ущерба, об- словленного затоплением помещений. Например, это можно обеспечить путем установки сигнализации или запасного

Не допускайте работы насоса с за- крытым трубопроводом.

5.2 Мин. уровень воды

Непрерывная эксплуатация: Для непрерывной эксплуатации насос должен быть полностью погружен в воду. Эксплуатация с ограничениями: Если насос погружен в воду не полно- стью, возможна эксплуатация с опреде- ленными ограничениями. Обратите вни- мание на следующее: В результате работы насоса всу- хую возможны его поврежде-

Насос может перегреться и получить по-

, так как отсутствует функция охлаждения перекачиваемой среды. Тер- мовыключатель реагирует. Откачивание возможно только в тече- ние короткого времени (2–3 мин). Во время откачивания не оставляйте насос без присмотра.

5.3 Графич еская характери-

стика насоса Графическая характеристика насоса по- казывает его производительность в зави- симости от напора.

Перед выполнением любых ра- бот уходу и очистке вытащить сетевую вилку из розетки. Описанные в настоящем разделе работы по техобслуживанию и ремонту должны выполняться только специалистами.

Для обеспечения безупречной работоспо- собности насоса требуется регулярный уход. Это распространяется и на те насо- сы, которые не включаются долгое время (например, при эксплуатации в поглощаю- щих колодцах). Очистка насоса

1. Промыть насос чистой водой. Затвер-

девшие загрязнения, например отло- жения водорослей, удалить с помощью щеки и моющего средства.

насоса изнутри: погружить насос в емкость чистой во- дой и ненадолго включить.

Мороз оказывает разрушающее на насос и принадлежности, так как в них постоянно содержится вода! При опасности морозов снимите насос и принадлежности и уберите их в защи- щенное от мороза место.

6.3 Техническое обслуживание

насоса (только для моде- лей SP 28-50 S Inox, DP 28- 10 S Inox)

В случае повреждения уплотнения смазка может вытечь из насоса, что приведет к загрязнению перекачивае- мой жидкости. Используемая в грязевых погружных на- сосах смазка нетоксична, однако при по- падании в воду она может вызвать изме- нение ее свойств.

Все работы по техническому об- служиванию должны выпол- няться только квалифицированными специалистами . Через 4000–8000 часов эксплуатации (но не реже одного раза в год) следует проверить количество и ка- чество масла в масляной камере.

Перед проведением любых ра- бот на насосе: Отключить сетевую вилку из розетки.

7.1 Поиск неисправностей

Насос не работает Сетевое напряжение отсутствует. – Проверить кабель, вилку, розетку и предохранитель. Сетевое напряжение слишком низкое. – Использовать удлинительный ка- бель с достаточным поперечным се- чением жил. Двигатель перегрет, сработала защита

– Устранить причину перегрева (насос заблокирован посторонними пред-

Поплавковый выключатель не включа- ет насос при возрастающем уровне во-

– Убедитесь, что поплавковый выклю- чатель достаточно подвижен. Если несмотря на подвижность по- плавкового выключателя насос не включается: отправьте насос в сервисное пред- ставительство в Вашей стране.

6. Уход и техническое обслу-

Электродвигатель гудит, не запуска-

Рабочее колесо заблокировано посторонними предметами. – Очистить рабочее колесо. Насос работает, но осуществляет подачу ненадлежащим образом: Слишком большая высота подачи. – Соблюдать максимально допусти- мую высоту подачи (смотрите "Тех- нические характеристики"). Залом в напорном трубопроводе. – Проложить напорный трубопровод

Напорный трубопровод негерметичен. – Уплотнить напорный трубопровод, затянуть резьбовые соединения. Насос работает слишком шумно: Насос подсасывает воздух. – Убедитесь, что имеется достаточный запас воды. – Посторонние предметы (очистить на-

– Включен ручной режим (откачивание с плоскости). – Держать насос под небольшим на- клоном при погружении. Насос работает постоянно: Поплавковый выключатель не достига- ет нижнего положения. – Убедитесь, что поплавковый выклю- чатель достаточно подвижен.

Во избежание возникновения опа- сных ситуаций все работы по ре- монту должны выполняться специалиста- ми-электриками с использованием ориги- нальных запасных частей Metabo! Для ремонта электроинструмента произ- водства Metabo обращайтесь в ближай- шее представительство Metabo. Адреса

сайте www.metabo.com. Выполняйте национальные правила ути- лизации и переработки отслужившего электроинструмента, упаковки и принад-

Электрические устройства не относятся к бытовым отходам. Согласно европейской директи- ве 2002/96/EG о старых элек- трических и электронных прибо- рах использованные электриче- ские устройства должны собираться отдельно и подвергаться кологически безопасной вторичной переработке. Мы с полной ответственностью заявляем

Эти насосы для технической и грязной во- дыс идентификацией по типу и серийному номеру *1), отвечают всем соответствую- щим требованиям директив *2) и норм *3). Техническая документация для *4) - см. с.

EAC-Text Информация для покупателя: Сертификат соответствия: Сертификат соответствия: № ТС RU C- DE.АИ30.В.01372, срок действия с 25.02.2015 по 24.02.2020 г., выдан органом по сертифи- кации продукции «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Феде- рация, Ивановская обл., г. Иваново, ул. Станко- строителей, д. 1; тел. (4932)23-97-48; факс (4932)23-97-48; E-mail: ivfs@mail.ru; Аттестат аккредитации № РОСС RU.0001.11АИ30 от

20.06.14 г., выдан Федеральной службой по

аккредитации Страна изготовления: Италия Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: +7 495 980 78 41 Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1-я цифра обозначает год, например «4» обозначает, что изделие произ- ведено в 2014 году. 2-я и 3-я цифры обозначают номер недели в году производства (с 1ой по 52ю). Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предва- рительной проверки (дату изготовления см. на

10. Декларация соответствияSLOVENŠČINA sl
