GEBRUIKSAANWIJZING LC 551iV HUSQVARNA

• Huskvarna, 2022-10-14 Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi, HusqvarnaAB Atbildīgais par tehnisko dokumentāciju 1630 - 004 - 513Inhoud Inleiding p. 514
• Veiligheid p. 519
• Montage p. 527
• Werking p. 531
• Onderhoud p. 538
• Probleemoplossing p. 540
• Vervoer, opslag en verwerking p. 541
• Technische gegevens p. 542

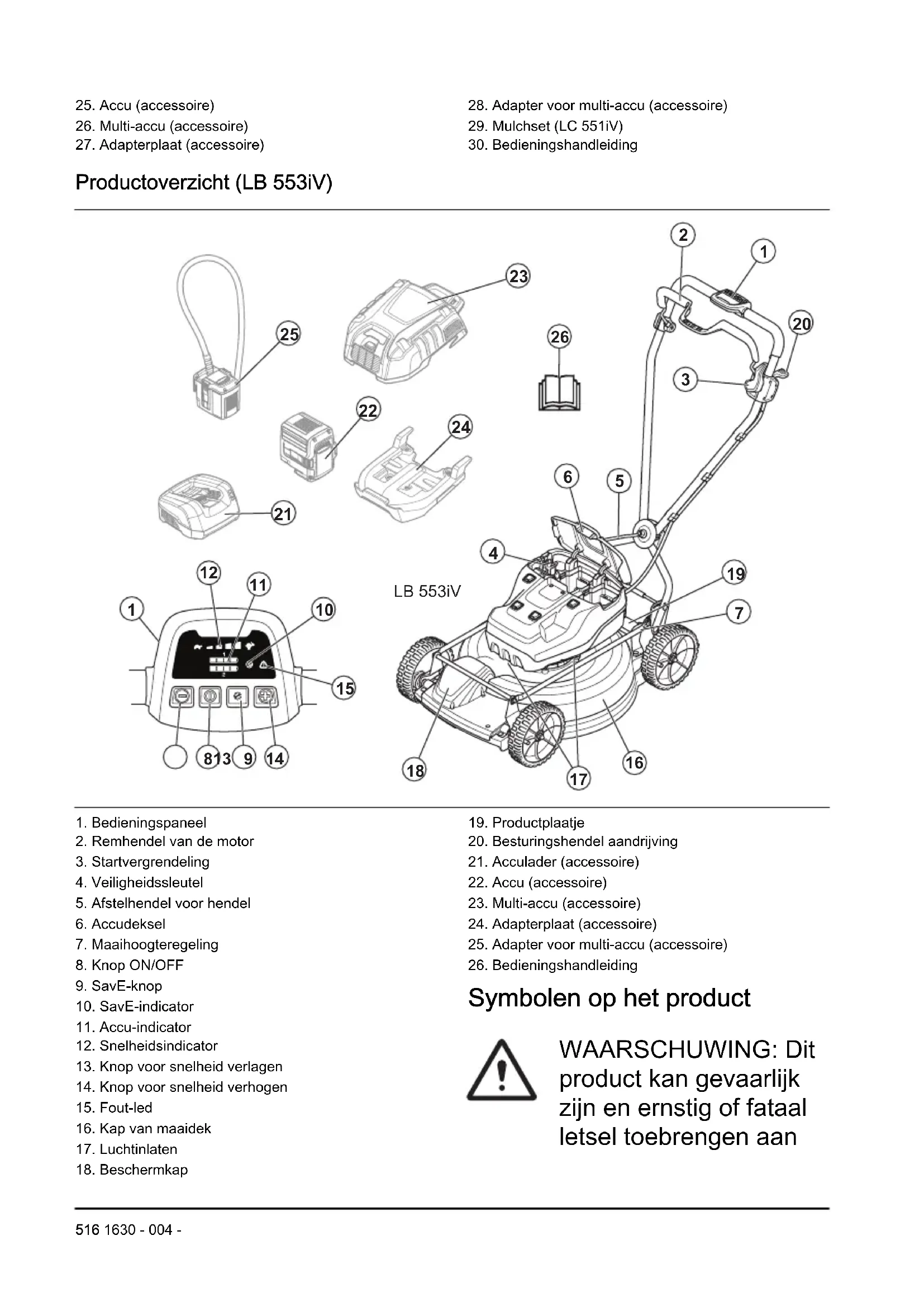

• Verklaring van overeenstemming Inleiding Productbeschrijving Het product is een roterende duwmaaier. Op de modellen LB 548i en LB553iV wordt gebruik gemaakt van BioClip om het gras tot meststof te versnijden. Het model LC551iV verzamelt het gras in een grasopvangbak. Verwijder de grasopvangbak om het gras aan de achterkant af te voeren. Bevestig een mulchkit (accessoire) om het gras te snijden tot meststof. Gebruik Gebruik het product om gras te maaien. Gebruik het product niet voor andere taken. 514 1630 - 004 -Productoverzicht (LB548i, LC551iV) LB 548i LC 551iV p. 545

6. Veiligheidssleutel

7. Knop van hendel (LC551iV)

8. Afstelhendel voor hendel (LB 548i)

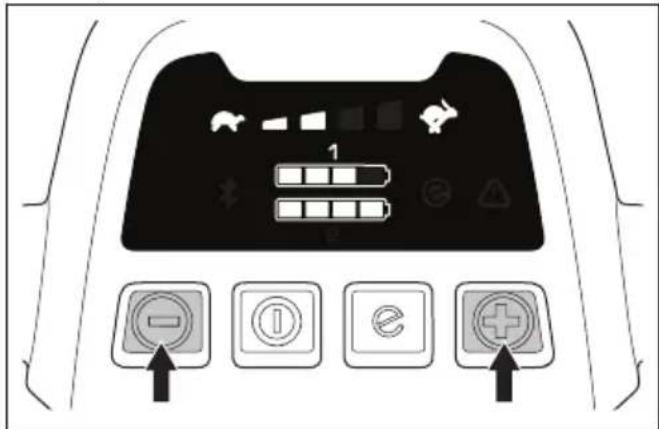

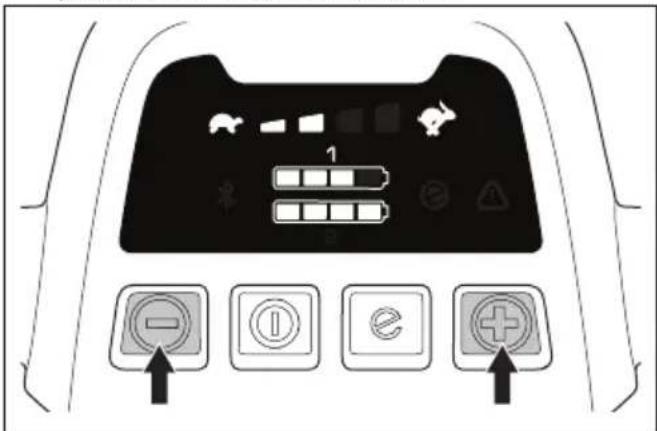

16. Knop voor snelheid verlagen

17. Knop voor snelheid verhogen

1. Bedieningspaneel2. Remhendel van de motor3. Startvergrendeling4. Veiligheidssleutel5. Afstelhendel voor hendel6. Accudeksel7. Maaihoogteregeling8. Knop ON/OFF9. SavE-knop10. SavE-indicator11. Accu-indicator12. Snelheidsindicator13. Knop voor snelheid verlagen14. Knop voor snelheid verhogen15. Fout-led16. Kap van maaidek17. Luchtinlaten18. Beschermkap19. Productplaatje20. Besturingshendel aandrijving21. Acculader (accessoire)22. Accu (accessoire)23. Multi-accu (accessoire)24. Adapterplaat (accessoire)25. Adapter voor multi-accu (accessoire)26. Bedieningshandleiding Symbolen op het product WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan 516 1630 - 004 -de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier. Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken. Houd personen en dieren op veilige afstand van het werkgebied. Kijk uit voor weggeslingerde en afgeketste voorwerpen. Waarschuwing: Houd handen en voeten uit de buurt van het roterende mes. Waarschuwing: Houd handen en voeten uit de buurt van draaiende onderdelen. Verwijder de veiligheidssleutel voordat u reparatie- of onderhoudswerkzaamhe den gaat uitvoeren. Milieusymbool.Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een erkende verwijderingslocatie voor elektrische en elektronische apparatuur. Het product voldoet aan de geldende EG- richtlijnen. Dit product voldoet aan geldende VK- regelgeving. Het product voldoet aan de geldende richtlijnen van de Euraziatische Douane-unie. Het product voldoet aan de geldende UkrSEPRO-richtlijnen. Het product voldoet aan de geldende RCM- richtlijnen. Geldt alleen voor AU/NZ. Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de 1630 - 004 - 517EU en het VK en de wetgeving van Nieuw- Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensnivea u van het product staat vermeld in Technische gegevens op pagina

en op het label. Beschermd tegen spatwater. Startprocedu- re: druk op de ON/OFF-knop, maak de start- vergrendeling los, druk de remhendel van de motor om- laag. Zet de remhendel van de motor los om te stoppen. Langzaam Snel Scanbare code Let op: Andere symbolen/ stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten. Label op het product GEVAAR - Houd handen en voeten uit de buurt. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

het product niet goed is gerepareerd.

het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

het product een accessoire bevat dat niet afkomstig is

1630 - 004 -van de fabrikant of niet is goedgekeurd door de fabrikant.

het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u niet voorzichtig bent. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.

Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch 1630 - 004 - 519implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.

Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.

Laat kinderen of mensen die niet bekend zijn met deze gebruiksaanwijzing het apparaat niet gebruiken. Er kunnen plaatselijke regels zijn met betrekking tot de minimumleeftijd voor het bedienen van dit apparaat

Houd personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.

Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw visie, alertheid, coördinatie en oordeel.

Gebruik het product niet als het defect is.

Wijzig dit product niet of gebruik het niet als het door anderen kan zijn gewijzigd. Veiligheid van het werkgebied WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Verwijder objecten zoals takken, twijgen en stenen uit het werkgebied voordat u het product gaat gebruiken.

Objecten die tegen de snijuitrusting aankomen, kunnen worden uitgeworpen en schade veroorzaken aan personen en objecten. Houd omstanders en dieren op veilige afstand van het product.

Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar

1630 - 004 -is voor blikseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natte plaatsen is vermoeiend. Slecht weer kan leiden tot gevaarlijke situaties zoals gladde ondergronden.

Kijk uit voor personen, objecten en situaties die een veilig gebruik van het product kunnen verhinderen.

Kijk uit voor obstakels zoals wortels, stenen, takjes, kuilen en greppels. Obstakels kunnen moeilijk te zien zijn door hoog gras.

Gras maaien op hellingen kan gevaarlijk zijn. Maai niet op overmatig steile hellingen. Gebruik het product niet op een helling van meer dan 15°

Ga uiterst behoedzaam te werk wanneer u van richting verandert op hellingen. Gebruik het product dwars over het oppervlak van hellingen. Ga niet van boven naar beneden.

Wees voorzichtig wanneer u in de buurt komt van onoverzichtelijke bochten en voorwerpen die uw zicht kunnen belemmeren. Werkveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik dit product alleen om gazons te maaien. Het is niet toegestaan om het product voor andere doeleinden te gebruiken.

Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 523

Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.

Gebruik het product niet in regen of natte omstandigheden. Het risico van een elektrische schok neemt toe als water het product binnendringt.

Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel veroorzaken.

Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen 1630 - 004 - 521en wortels. Hierdoor kan het mes beschadigd raken en de motoras verbuigen. Een gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

Stop het product onmiddellijk als het mes een voorwerp wordt geraakt of als zich trillingen voordoen. Stop de motor, trek de veiligheidssleutel omhoog en verwijder de accu. Controleer het product op schade. Repareer schade of laat een erkende servicewerkplaats de reparatie uitvoeren.

Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor wordt gestart.

Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes niet in aanraking komt met de grond of andere voorwerpen.

Blijf altijd achter het product wanneer u het gebruikt.

Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.

Kantel het product niet terwijl de motor draait.

Wees voorzichtig wanneer u het product naar achteren trekt.

Til het product nooit op terwijl de motor draait. Als u het product moet optillen, zet dan eerst de motor uit, trek de veiligheidssleutel omhoog en verwijder de accu.

Loop niet achteruit wanneer u het product bedient.

Stop de motor als u in gebieden zonder gras komt, bijvoorbeeld op paden van grind, stenen en asfalt.

Loop niet hard met het product wanneer de motor is ingeschakeld. Loop altijd rustig wanneer u het product bedient.

Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.

Houd altijd toezicht op het product wanneer de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting niet draait.

1630 - 004 -Veiligheidsinstructies voor bediening Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.

Draag een lange broek van stevige stof.

Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.

Verwijder geen veiligheidsvoorzieningen en voer er geen veranderingen aan uit.

Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats. De kap van het maaidek controleren De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controleer de kap van het maaidek om te zien of er geen schade is, zoals barsten. Veiligheidssleutel De veiligheidssleutel bevindt zich onder het accudeksel. De veiligheidssleutel zorgt voor 1630 - 004 - 523verbinding met de accu die de motor van voeding voorziet. De veiligheidssleutel controleren De veiligheidssleutel zorgt voor verbinding met de accu die de motor van voeding voorziet.

• Start en stop de motor. Als de veiligheidssleutel naar behoren werkt, kan de motor alleen worden gestart wanneer de sleutel in de veiligheidsvergrendeling zit. Remhendel van de motor De remhendel van de motor stopt de motor. Als de remhendel van de motor wordt losgelaten, stopt de motor. Voor een inspectie van de motorrem start u de motor en laat u de motorremhendel los. Als de motor niet binnen 3 seconden stopt, laat de motorrem dan afstellen door een erkende Husqvarna servicewerkplaats. Startvergrendeling onderzoeken Controleer de startvergrendeling om er zeker van te zijn dat deze de werking van de motor voorkomt.

1. Druk de hendel van de

los en controleer of deze teruggaat naar de oorspronkelijke stand. Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik uitsluitend oplaadbare batterijen van Husqvarna als voedingsbron voor gerelateerde producten van

1630 - 004 -Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

Gebruik geen niet-oplaadbare accu's.

Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, munten, schroeven of ander metaal. Dit kan een kortsluiting van de accu veroorzaken.

Plaats geen voorwerpen in de luchtspleten van de accu.

Bescherm de accu tegen regen en vocht.

Houd de accu uit de buurt van magnetrons en hoge druk.

Probeer de accu niet te demonteren of te slopen.

Als er een accu lekt, zorg er dan voor dat de vloeistof niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en raadpleeg een arts.

Gebruik de accu bij temperaturen tussen -10 °C en 40 °C.

Reinig de accu of acculader nooit met water. Zie Accu en acculader reinigen op pagina

Gebruik geen defecte of beschadigde accu.

Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, munten en sieraden. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik de QC-acculaders uitsluitend om vervangende accu's van Husqvarna op te laden.

Gevaar voor elektrische schokken en kortsluiting. Plaats geen voorwerpen in de luchtspleten van de oplader. Probeer de acculader niet te demonteren. Verbind de laadcontacten niet met metalen objecten. Gebruik een goedgekeurde wandcontactdoos. 1630 - 004 - 525• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedienen.

Controleer regelmatig of de voedingskabel van de acculader niet beschadigd of gescheurd is.

Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

Houd de voedingskabel en de verlengsnoeren uit de buurt van water, olie en scherpe randen. Let op dat de kabel niet bekneld raakt tussen deuren, hekken e.d. Anders kan de lader onder spanning komen te staan.

Reinig de acculader nooit met water.

De acculader kan worden gebruikt door kinderen vanaf 8 jaar en ouder en andere personen die ondanks hun fysieke, sensorische of geestelijke handicap of gebrek aan ervaring en kennis onder toezicht of instructie van een verantwoordelijke persoon in staat zijn veilig gebruik te maken van de acculader en op de hoogte zijn van alle gevaren. Kinderen mogen niet spelen met de acculader. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

Laad niet-oplaadbare accu's niet op in de acculader.

Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Dek de acculader niet af. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

Gebruik geen defecte of beschadigde acculader.

De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet op in vochtige omstandigheden.

1630 - 004 -Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Verwijder de veiligheidssleutel voordat u onderhoud aan het product uitvoert.

Voer de onderhoudswerkzaamheden naar behoren uit om de levensduur van het product te verlengen en het risico op ongevallen te verlagen. Laat professionele reparaties uitvoeren door een erkende servicewerkplaats. Neem contact op met uw dichtstbijzijnde servicewerkplaats voor meer informatie.

Voer alleen onderhoudswerkzaamheden uit zoals beschreven in deze bedieningshandleiding.

Draag handschoenen voor zwaar gebruik wanneer u de snijuitrusting hanteert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

Houd de snijkanten scherp en schoon voor optimale prestaties en veiligheid.

Laat het product regelmatig controleren door uw servicewerkplaats en laat noodzakelijke aanpassingen en reparaties uitvoeren.

Vervang beschadigde, versleten of defecte onderdelen.

Volg de instructies voor het vervangen van accessoires. Gebruik alleen accessoires van de fabrikant.

Houd het product, de accu en de acculader, wanneer deze niet in gebruik zijn, apart in een droge, afgesloten locatie binnenshuis. Zorg dat kinderen en niet- geautoriseerde personen geen toegang hebben tot het product, de accu of de acculader. Montage Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert. 1630 - 004 - 527De multi-accu (accessoire) monteren en verwijderen

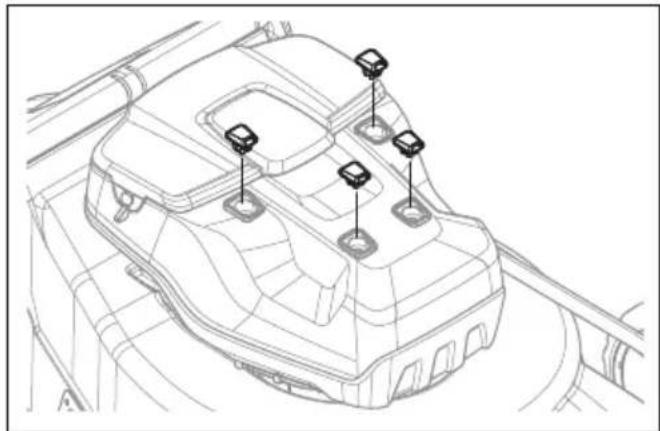

1. Verwijder de 4 rubberen afdekkingen en de 4

schroeven van de motorkap.

2. Plaats de adapterplaat op de motorkap.

3. Bevestig de adapterplaat met de 4 meegeleverde

schroeven met een aanhaalmoment van 5-6 Nm.

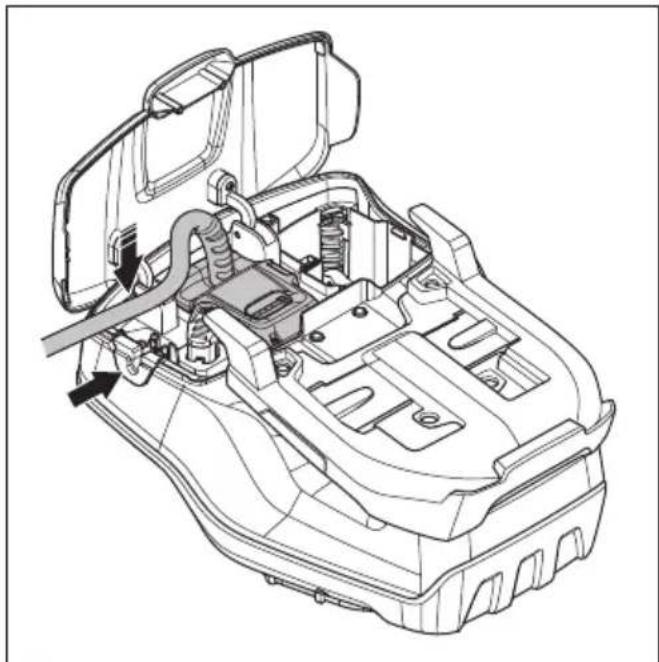

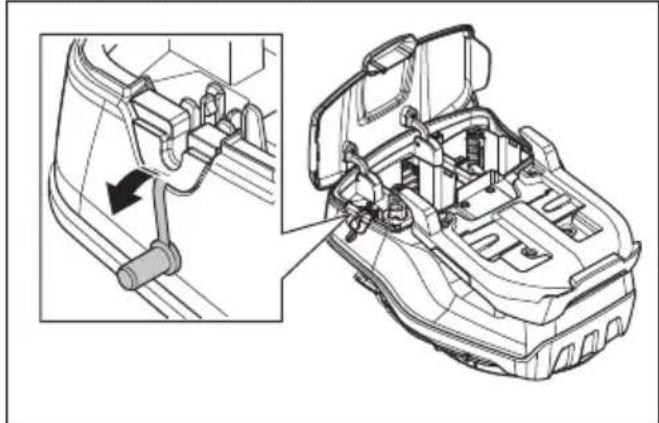

7. Duw de accu-adapter in het accuvak totdat u een klik

8. Steek de kabel van de accu-adapter door de

opening van de afdichtstop. Bevestig de kabel met de klem.

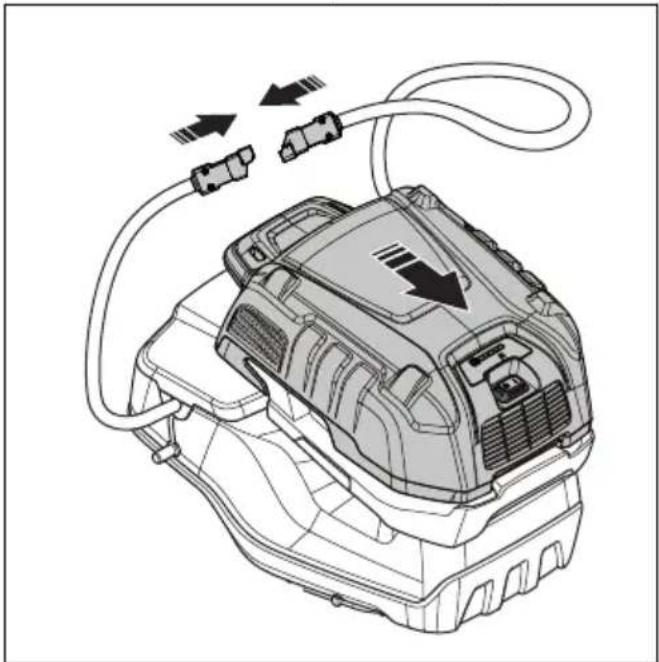

10. Sluit de multi-accu aan op de accu-adapter.

11. Bevestig de kabel van de accu-adapter met de 3

stoffen banden aan de hendel.

12. Verwijder de multi-accu in de omgekeerde volgorde.

WAARSCHUWING: Bevestig de kabel niet te los aan de hendel. De kabel kan van het handvat losraken en letsel veroorzaken. De handgreep afstellen (LC 551iV)

1. Draai de onderste knoppen los.

2. Beweeg de knoppen naar het onderste uiteinde van

de sleuven aan de linker- en rechterzijde van het product.

3. Stel de hendelhoogte af op een van de twee

beschikbare posities.

4. Beweeg de knoppen omhoog naar de handgreep tot

de aanslag en u een klik hoort.

1. Verwijder de moer en de ring van de plaat op de

2. Zet de bovenste hendel op zijn plaats op de

onderste hendel. OPGELET: Zorg ervoor dat de draden niet bekneld raken of beschadigd raken.

3. Bevestig de ring en de afstelhendel voor de hendel.

1630 - 004 - 5294. Draai de hendel naar de zijkant voor een goede werkstand wanneer u het product in de buurt van een muur bedient. Grasopvangbak monteren (LC 551iV)

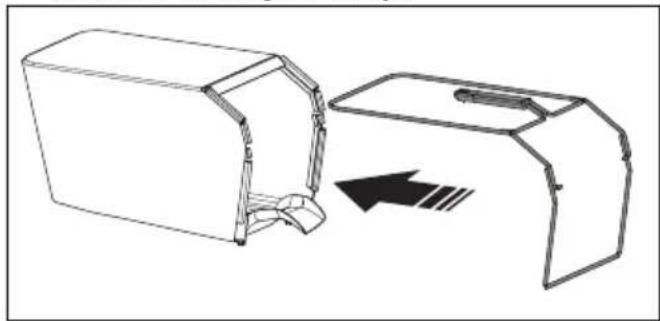

1. Breng het frame van de grasopvangbak aan in de

graszak met het stevige gedeelte van de zak aan de onderzijde. Zorg dat de hendel van het frame aan de bovenkant van de graszak blijft.

2. Bevestig het onderste gedeelte van het frame van de

grasopvangbak in de groef aan de onderzijde van de grasopvangbak.

3. Bevestig de graszak met de klemmen aan het frame

5. Bevestig de grasopvangbak aan de bovenrand van

6. Plaats het onderste deel van de grasopvangbak in

het grasuitwerpkanaal. De mulchplug monteren (accessoire LC 551iV)

1. Til de achterklep op en verwijder de grasopvangbak.

2. Steek de mulchplug in het afvoerkanaal.

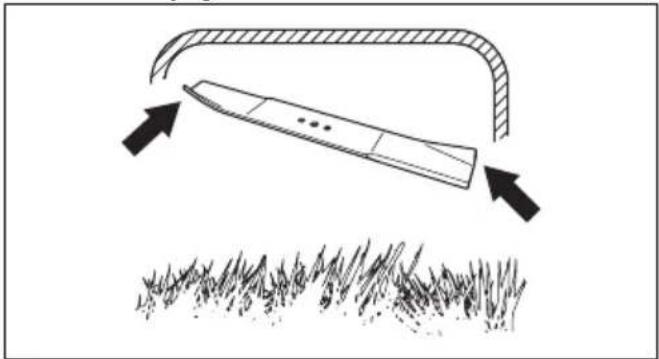

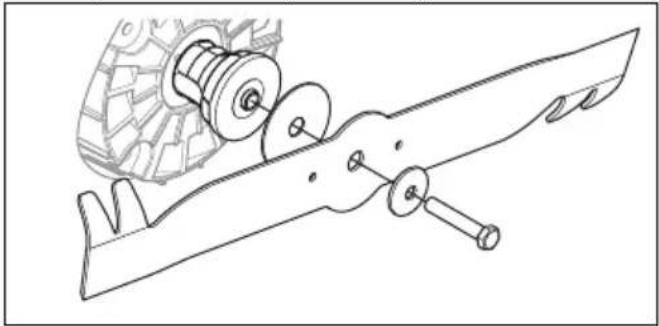

3. Vervang het mes door het in de mulchkit

meegeleverde mulchmes. Zie Mes vervangen op pagina 539

1630 - 004 -Werking Inleiding WAARSCHUWING: Voordat u het product gaat gebruiken, dient u hethoofdstuk over veiligheid te lezen en hebbenbegrepen. Husqvarna Connect Husqvarna Connect is een gratis app voor uw mobieleapparaat. De Husqvarna Connect-app biedt uitgebreidefuncties voor uw Husqvarna-product:• Uitgebreide productinformatie.• Informatie over, en hulp bij, onderdelen enonderhoud van uw product. Husqvarna Connect gebruiken 1. Download de Husqvarna Connect-app op uwmobiele apparaat.2. Registreer in de Husqvarna Connect-app.3. Volg de instructies in de Husqvarna Connect-appom verbinding te maken met het product en dit teregistreren. Husqvarna Fleet Services

Husqvarna Fleet Services is een cloudoplossingwaarmee de commerciële fleetmanager een overzichtheeft van alle machines. Hiervoor moet de HusqvarnaFleet Services -sensor op het product zijngeïnstalleerd. Het product is voorbereid voor deinstallatie van een Husqvarna Fleet Services -sensor. Voor meer informatie over Husqvarna FleetServices raadpleegt u www.husqvarna.com. De sensor (accessoire) voorbereiden 1. Gebruik de sensorsleutel om het deksel van desensor te openen.2. Verwijder de sensor.3. Bevestig de accu op de sensor. De led van desensor gaat branden.4. Download de Husqvarna Fleet Services -app.5. Meld u aan bij de Husqvarna Fleet Services -app.6. Koppel het product. Zie De app en het product koppelen op pagina 531 De app en het product koppelen

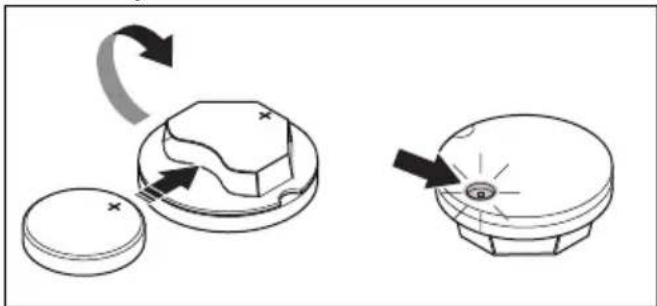

1. Meld u aan bij de Husqvarna Fleet Services

-app.2. Selecteer uw product in de app.3. Scan de code achter de sensor met uw mobieleapparaat om de sensor in de app te installeren. Let op: U hoeft de app en het product slechtseenmaal te koppelen.1630 - 004 - 531De sensor monteren

1. Zorg ervoor dat de sensor goed is verbonden met de

-app. Zie De app en het product koppelen op pagina 531

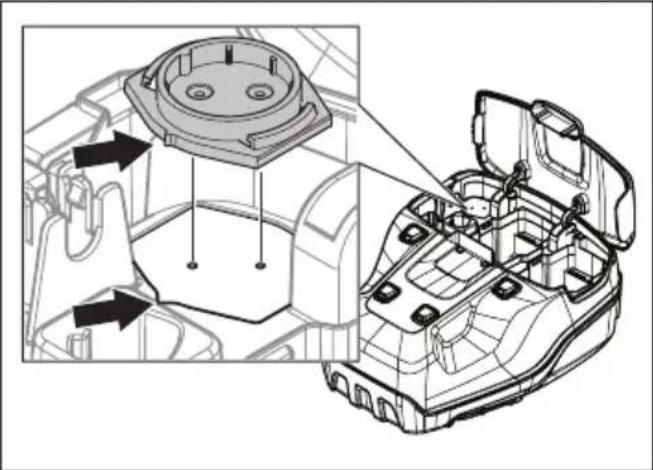

2. Boor 2 gaten door de markeringen in de sleuf van de

behuizing. Let op: Zorg ervoor dat de gaten dezelfde afmeting hebben als de klinknagels die bij de sensor zijn geleverd.

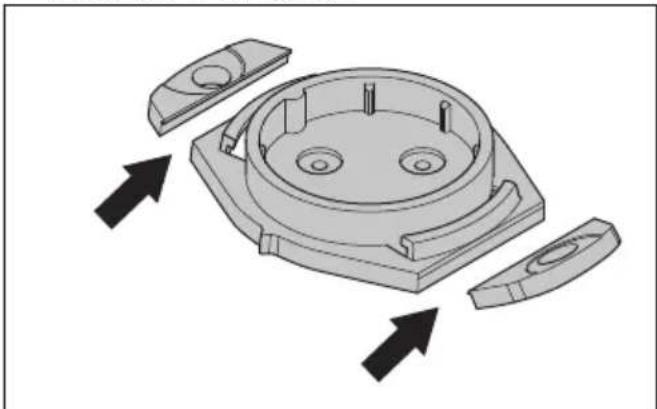

3. Gebruik een tang om de buitenste gaten in de

sensorsleuf te verwijderen.

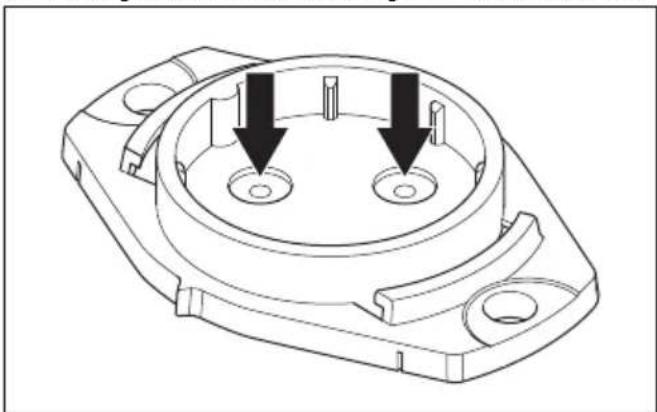

4. Boor 2 gaten door de markeringen in de sensorsleuf.

5. Lijn de sensorsleuf uit met de sleuf in de behuizing.

6. Bevestig de sensorsleuf met de klinknagels.

7. Breng de sensor aan in de sensorsleuf. Lijn de witte

markering op de sensor uit met de markering op de sensorsleuf.

8. Sluit het deksel van de sensor en vergrendel

het met de sensorsleutel. Zorg ervoor dat de bovenkant van de "H" van Husqvarna niet richting de veiligheidssleutel wijst.

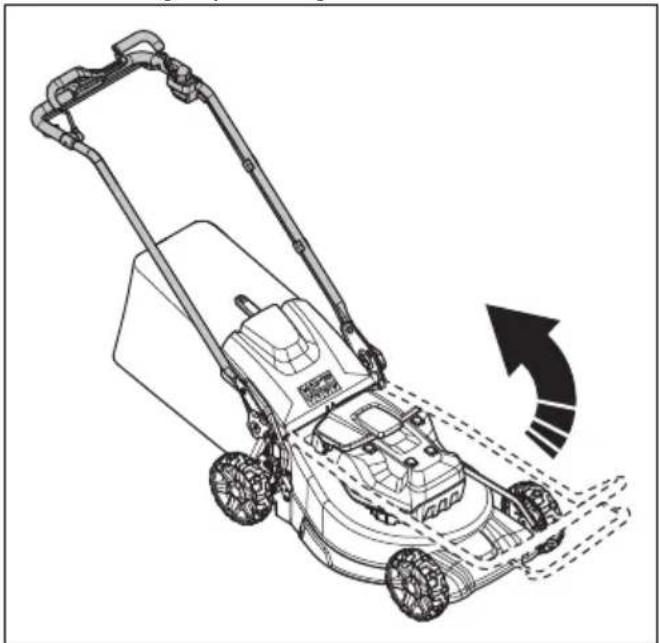

2. Beweeg de knoppen omhoog naar de handgreep tot

de aanslag en u een klik hoort.

3. Draai de knoppen volledig vast.

Maaihoogte afstellen (LB548i, LC551iV) De maaihoogte is op 6 niveaus verstelbaar.

1. Duw de maaihoogteregeling in de richting van het

wiel en vervolgens naar achteren om de snijhoogte te vergroten.

2. Duw de maaihoogteregeling in de richting van het

wiel en vervolgens naar voren om de snijhoogte te verlagen. OPGELET: Stel de maaihoogte niet te laag in. Als het oppervlak van het gazon niet waterpas is, kunnen de messen de grond raken. Maaihoogte afstellen (LB 553iV) De maaihoogte is op 5 niveaus verstelbaar.

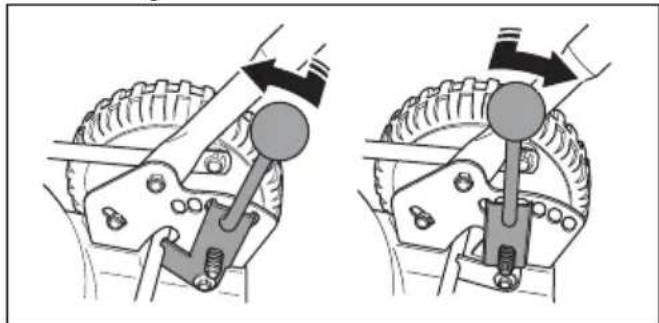

1. Breng de maaihoogtehendel naar achteren om de

maaihoogte te vergroten.

2. Breng de maaihoogtehendel naar voren om de

maaihoogte te verkleinen. OPGELET: Stel de maaihoogte niet te laag in. Als het oppervlak van het gazon niet waterpas is, kunnen de messen de grond raken. Accu WAARSCHUWING: Voordat u het product gebruikt, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Zorg er ook voor dat u de bedieningshandleiding bij de accu en de acculader hebt gelezen en begrepen. Accustatus Het display geeft de resterende accucapaciteit aan en geeft aan of er problemen zijn met de accu. De accucapaciteit wordt gedurende 5 seconden nadat het product is uitgeschakeld, weergegeven na het indrukken 1630 - 004 - 533van de accu-indicatorknop. Het waarschuwingssymbool op de accu gaat branden als er een fout is opgetreden. Zie Accu op pagina 540

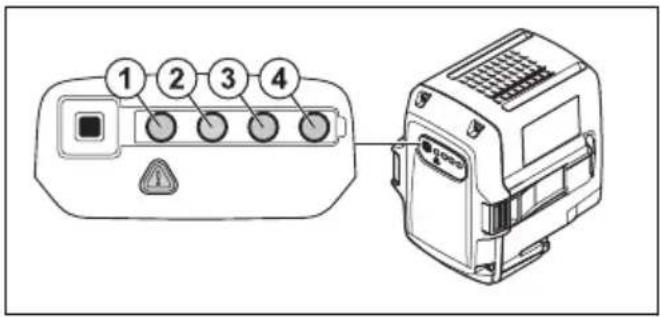

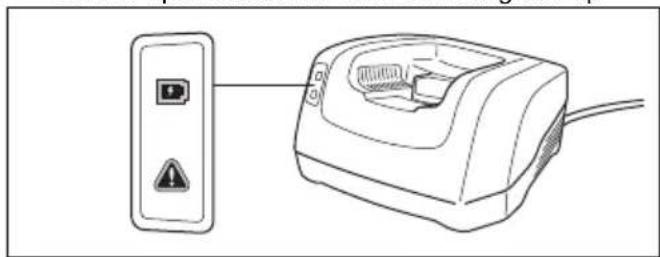

LED-lampjes Accustatus Alle leds branden Volledig opgeladen (75‐ 100%) Led 1, led 2, led 3 bran- den De accu is 50%‐75% op- geladen Led 1, led 2 branden De accu is 25%‐50% op- geladen Led 1 brandt De accu is 0%‐25% opge- laden. LED 1 knippert De accu is leeg. Laad de accu op. De accu opladen Laad de accu voor het eerste gebruik op. De accu is slechts 30% opgeladen wanneer deze aan de klant wordt geleverd. Let op: De acculader moet worden aangesloten op de spanning en frequentie die overeenkomen met de specificaties op het productplaatje. De accu wordt niet opgeladen als de accutemperatuur hoger is dan 50°C. De acculader verlaagt de temperatuur van de accu voordat deze begint te laden.

1. Sluit een uiteinde van de voedingskabel voor de

acculader aan op de aansluiting van de acculader.

2. Sluit het andere uiteinde van de voedingskabel van

de acculader aan op een geaarde wandcontactdoos. De LED op de acculader licht eenmaal groen op.

3. Plaats de accu in de acculader. Het groene lampje

op de lader gaat branden wanneer de accu correct is aangesloten op de acculader.

4. Wanneer alle LED's op de accu branden, is de accu

volledig opgeladen. Laad de accu max. 24 uur op.

5. Om de acculader uit de wandcontactdoos los te

koppelen, dient u aan de stekker, niet aan de kabel te trekken.

6. Haal de accu uit de acculader.

Acculaadstatus Een Li-ionaccu van Husqvarna kan worden opgeladen en gebruikt bij alle laadniveaus. De accu wordt niet beschadigd. Een volledig opgeladen accu zal geen lading verliezen, zelfs niet wanneer de accu in de lader blijft staan. LED-display Laadstatus LED 1 knippert 0%-25% Led 1 brandt, led 2 knip- pert 25%-50% Led 1 en led 2 branden, led 3 knippert 50%-75% Led 1, led 2 en led 3 bran- den, led 4 knippert 75%-100% Led 1, led 2, led 3, led 4 branden Volledig opgeladen De multi-accu opladen Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een nieuwe accu is slechts 30% opgeladen.

3. Plaats de adapter in de acculader.

4. Zorg ervoor dat de groene oplaadled op de

acculader gaat branden. Dit betekent dat de adapter en de multi-accu correct zijn aangesloten.

5. Wanneer alle leds op de accu branden en

de adapter 100% aangeeft, is de accu volledig opgeladen. De adapter toont de laadstatus in stappen van 1%. Kleine afwijkingen zijn mogelijk aan het begin van het laden.

6. Trek aan de stekker om de acculader uit de

wandcontactdoos te halen. Trek niet aan de kabel.

7. Verwijder de adapter uit de acculader.

8. Verwijder de multi-accu uit de adapter.

Let op: Raadpleeg de handleidingen van de multi- accu en de acculader voor meer informatie. Product starten

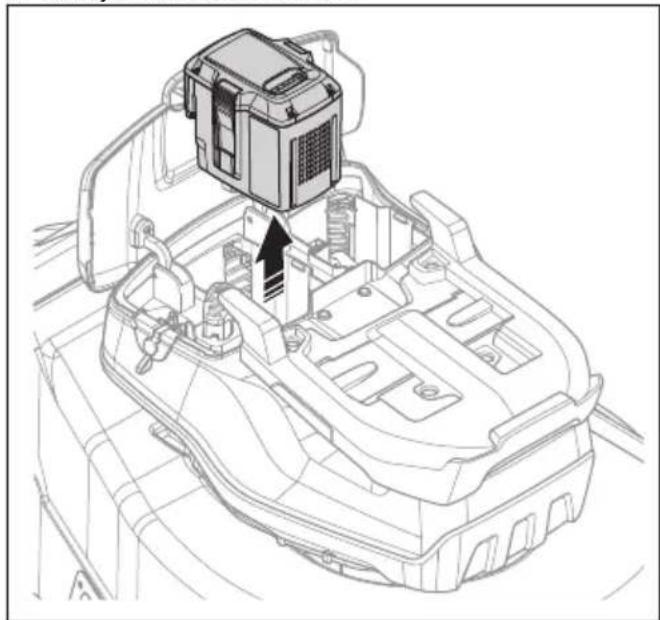

1. Open het accudeksel.

2. Plaats een opgeladen accu in accusleuf 1 onder het

accudeksel. Plaats een tweede opgeladen accu in accusleuf 2 voor een langere bedrijfstijd.

3. Koppel de veiligheidssleutel los van de houder van

de veiligheidssleutel.

5. Blijf achter het product.

6. Druk op de AAN/UIT-knop op het bedieningspaneel.

Het display gaat aan.

7. Maak de startvergrendeling los.

8. Druk de hendel van de motorrem in de richting van

de handgreep. 1630 - 004 - 535De aandrijving op de wielen gebruiken (LC 551iV)

• Trek de aandrijfhendel in de richting van de handgreep om de aandrijving te starten.

• Druk op + en - op het bedieningspaneel om de rijsnelheid in 4 stappen in te stellen.

• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wanneer u bij een obstakel komt. De aandrijving op de wielen gebruiken (LB553iV)

1. Start het product, zie

2. Trek de besturingshendel aandrijving omhoog om de

aandrijving te starten.

3. Druk op knoppen + en –op het bedieningspaneel om

de rijsnelheid in te stellen.

4. Duw de besturingshendel aandrijving omlaag om de

aandrijving uit te schakelen, bijvoorbeeld wanneer u bij een obstakel komt. Het product verplaatsen wanneer de snijuitrusting is uitgeschakeld (LB553iV)

• Activeer de startvergendeling.

• Trek de besturingshendel aandrijving omhoog.

• Houd de besturingshendel aandrijving vast en verplaats het product.

• Laat de besturingshendel aandrijving los en deactiveer de startvergendeling om het gebruik voort te zetten. De functie SavE gebruiken Het product heeft een accubesparingsfunctie (SavE) die voor een langere bedrijfstijd zorgt.

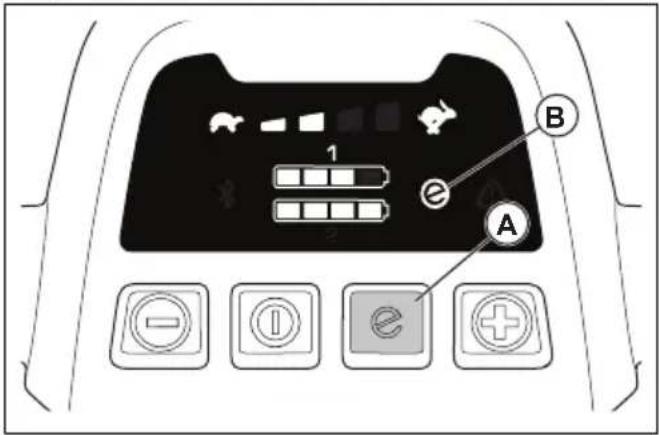

1. Druk op de knop SavE (A) om de functie te starten.

Het symbool SavE (B) op het display gaat branden.

1630 - 004 -2. Druk nogmaals op de knop SavE om de functie uit te schakelen. Het symbool SavE (B) op het display gaat uit.

Let op: De functie SavE stopt automatisch als de bodemgesteldheid een hoger vermogen vereist. De functie SavE start automatisch opnieuw als de bodemgesteldheid dit toelaat. PowerBoost-functie Als het product lang of vochtig gras maait, verhoogt de motor automatisch het toerental. Om de accu te sparen, schakelt de motor automatisch terug naar de standaardmodus wanneer de PowerBoost-functie niet nodig is. Afslaan van de motor Tijdens het bedrijf kunnen het blad en de motor tijdelijk stoppen vanwege obstakels zoals blokkering door gras onder de kap van het maaidek. Als dit gebeurt en u de remhendel van de motor ingedrukt houdt, zal het product proberen om automatisch opnieuw op te starten. Als het product niet binnen 5-10 seconden opnieuw wordt opgestart, kan het nodig zijn om onder de kap van het maaidek te reinigen. Zie Product reinigen op pagina

WAARSCHUWING: Als de motor stopt, probeert het product gedurende 5-10 seconden automatisch opnieuw op te starten. Wacht minimaal 15 seconden voordat u de kap van het maaidek controleert. WAARSCHUWING: Voordat de kap van het maaidek wordt gecontroleerd moet de remhendel van de motor worden losgelaten, moet de veiligheidssleutel naar 0 worden gezet, moet de accu worden verwijderd en moet minimaal 5 seconden worden gewacht. Er is risico op letsel als het obstakel wordt verwijderd en het product onbedoeld wordt gestart. Product stoppen Het product stopt automatisch als het 3 minuten niet wordt bediend.

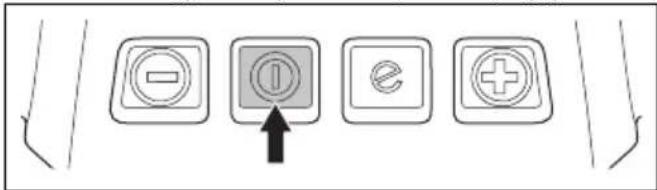

2. Druk op de AAN/UIT-knop op het bedieningspaneel.

Alle ledlampjes en symbolen op het display gaan uit.

3. Verwijder de veiligheidssleutel uit de

veiligheidsvergrendeling en plaats de sleutel in de houder voor de veiligheidssleutel. Een goed resultaat verkrijgen

• Gebruik altijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energie dan een bot mes.

• Maai nooit meer dan 1/3e van de lengte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot een geschikt niveau. Als het gras echt lang is, rijd dan langzaam en maai zo nodig 2 keer.

• Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

• Houd de kap van het maaidek schoon. Door ophoping van gras en vuil aan de binnenkant van de kap van het maaidek kunnen de maairesultaten verminderen. Zie Product reinigen op pagina 540

2. Verwijder aangekoppelde mulchpluggen en

3. Sluit de achterklep voordat u het product gebruikt.

Wanneer u het product gebruikt, wordt het gemaaide gras onder de achterklep uitgeworpen. 1630 - 004 - 537Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan naar de dichtstbijzijnde servicewerkplaats. Zie www.husqvarna.com voor meer gedetailleerde informatie. Onderhoudsschema De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product niet dagelijks wordt gebruikt. Voor onderhoud dat is gemarkeerd met *, zie Veiligheidsinstructies voor bediening op pagina 523

Elk ge- bruik Maande- lijks Elk sei- zoen Voer een algemene inspectie uit. X Reinig de transmissiekappen. Zorg ervoor dat er geen gras op de motor ligt. X Controleer de startvergrendeling. * X Controleer of de veiligheidsvoorzieningen op het product in orde zijn. * X Controleer de grasopvangbak regelmatig op slijtage of veroudering. X Controleer de snijuitrusting. X Controleer de kap van het maaidek. * X Controleer de remhendel van de motor. * X Zorg dat de AAN/UIT-knop naar behoren werkt en in orde is. X Controleer de accu op beschadigingen. X Controleer het laadniveau van de accu X Controleer of de ontgrendelknoppen op de accu naar behoren werken en de accu in het product wordt vergrendeld.

Reinig de luchtinlaten. Zorg ervoor dat er geen gras of vuil op de luchtinlaten ligt. X Controleer de acculader op beschadiging en zorg dat deze naar behoren werkt. X Reinig de ruimte onder de beschermkap (LC 551iV, LB 553iV). X Controleer de verbindingen tussen de accu en het product. Controleer ook de verbinding tussen de accu en de acculader.

Algemene inspectie uitvoeren

• Controleer of de moeren en schroeven op het product goed zijn vastgedraaid.

• Zorg dat de kabels van het product zich in een positie vinden waarin ze niet beschadigd kunnen raken. 538 1630 - 004 -Mes vervangen

1. Zet het mes vast met een houten blok.

2. Verwijder de mesbout, de veerringen en het mes.

3. Controleer de messteun en de mesbout op

beschadigingen. a) Als u het mes of de messteun vervangt, vervang dan ook de mesbout, de veerring en de wrijvingsring.

4. Controleer de motoras om te controleren of deze niet

5. Wanneer u het nieuwe mes bevestigt, zorg er dan

voor dat de gebogen uiteinden naar de kap van het maaidek zijn gericht.

6. Monteer de wrijvingsring en het mes tegen de

7. Controleer of het mes is uitgelijnd met het midden

8. Zet het mes vast met een houten blok.

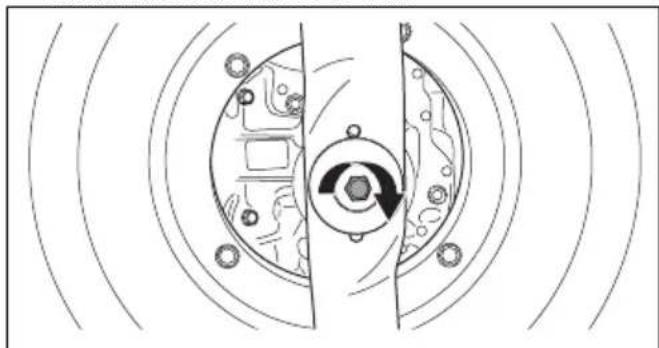

9. Bevestig de veerring en draai de bout vast met een

aanhaalmoment van 65-75 Nm.

10. Draai het mes met de hand rond en controleer of het

vrij draait. WAARSCHUWING: Draag beschermende handschoenen. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken. 1630 - 004 - 53911. Start het product om het mes te testen. Als het mes niet goed is bevestigd, zijn er trillingen in het product of is het maairesultaat niet goed. Product reinigen

• Reinig de kunststof onderdelen met een schone en droge doek.

• Gebruik geen water om het product te reinigen. Water kan de accu of de motor binnendringen en kortsluiting of schade aan het product veroorzaken.

• Gebruik een borstel om bladeren, gras en vuil te verwijderen.

• Verwijder de beschermkap en gebruik een borstel om het gras te verwijderen van de binnenkant van de beschermkap . Accu en acculader reinigen WAARSCHUWING: Reinig de accu of acculader nooit met water. WAARSCHUWING: Gebruik nooit chemische middelen om de accu te reinigen.

• Zorg ervoor dat de accu en de acculader schoon en droog zijn voordat u de accu in de acculader plaatst.

• Reinig de accupolen met perslucht of gebruik een zachte en droge doek.

• Reinig de oppervlakken van de accu en de acculader met een zachte en droge doek. Snijuitrusting controleren WAARSCHUWING: Voorkom onbedoeld starten door de veiligheidssleutel omhoog te trekken, de accu te verwijderen en ten minste 5 seconden te wachten. WAARSCHUWING: Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controleer de snijuitrusting op beschadiging of

scheuren. Vervang beschadigde snijuitrusting altijd.

2. Kijk naar het mes om te zien of dit is beschadigd of

bot is. Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, vervangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, vervang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden vervangen. Probleemoplossing Accu LED op de accu Oorzaak Oplossing De groene led knippert. De accuspanning is laag. Laad de accu op. Zie De accu opladen op pagina

De fout-led knippert. De accu is zwak. Laad de accu op. Zie Accu op pagina 540

De temperatuur in de werkomgeving is te hoog of te laag. Gebruik de accu bij temperaturen tussen -10 °C en 40 °C. Overspanning. Controleer of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op het product. Haal de accu uit de acculader. Wacht 5 seconden en probeer de accu opnieuw op te laden. Indien het probleem zich blijft voordoen, neem dan con- tact op met een erkende servicewerkplaats. De fout-led brandt. Het celverschil is te groot (1 V). Neem contact op met een erkende servicewerk- plaats. 540 1630 - 004 -Acculader LED op de acculader Oorzaak Oplossing De fout-led knippert. De temperatuur in de werkomge- ving is te hoog of te laag. Gebruik de acculader bij temperaturen tussen 5 °C en 40 °C. De fout-led brandt. Neem contact op met een erkende servicewerkplaats. Bedieningspaneel Foutcode (aantal keer knipperen) Mogelijke fouten Mogelijke procedure 1 De transmissiemotor is te warm. Laat het product afkoelen. Zorg ervoor dat er geen gras op de transmissie zit. Reinig de transmissiekap indien nodig. 5 Het motortoerental daalt te veel en de motor stopt. Reinig het maaidek en vergroot de maai- hoogte. Zie Maaihoogte afstellen (LB548i, LC551iV) op pagina 533 . Indien de fout zich blijft voordoen, neemt u contact op met uw erkende servicewerkplaats. 8 De accu is zwak. Laad de accu op. Zie De accu opladen op pagina 534

9 Accufout of geen signaal van de accu. Plaats de accu correct in het product en con- troleer de accuconnector. Zie Accu op pagi- na 533 als de fout-led op de accu knippert. 10 De motorregeling is te warm. Stop de motor en wacht tot hij is afgekoeld. Andere fouten Als er andere fouten optreden, verwijdert u de veiligheidssleutel en de accu en neemt u contact op met een erkende servicewerkplaats. Vervoer, opslag en verwerking Inleiding WAARSCHUWING: Voorkom onbedoeld starten tijdens transport door de veiligheidssleutel omhoog te trekken, de accu te verwijderen en ten minste 5 seconden te wachten. Het product in de transportstand zetten (LC551iV)

1. Draai de onderste knoppen los.

2. Beweeg de knoppen naar het onderste uiteinde van

de sleuven aan de linker- en rechterzijde van het product. 1630 - 004 - 5413. Klap de hendel naar voren.

• De wettelijke vereisten voor gevaarlijke stoffen zijn van toepassing voor de Li-ion-accu's die in het product zitten.

• Voor commercieel transport moet aan speciale vereisten voor de verpakking en labels worden voldaan.

• Zorg dat u de regels voor gevaarlijke materialen in acht neemt bij het voorbereiden van het product voor transport. Er kunnen lokale voorschriften van toepassing zijn.

• Verwijder voor transport altijd de accu.

• Plaats tape op de accuconnectors en zorg ervoor dat de accu niet kan bewegen tijdens transport.

• Zet het product vast tijdens transport. Opslag

• Verwijder voor opslag altijd de accu.

• Om ongevallen te voorkomen, dient u ervoor te zorgen dat de accu tijdens opslag niet op het product is aangesloten.

• Bewaar de acculader in een afgesloten en droge ruimte.

• Bewaar de accu en de acculader op een droge, vocht- en vorstvrije plaats.

• Koppel de accu tijdens opslag los van de accu.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar de accu bij een temperatuur tussen 5 °C en 25 °C en nooit in direct zonlicht.

• Bewaar de acculader bij een temperatuur tussen 5 °C en 45 °C en nooit in direct zonlicht.

• Zorg ervoor dat de accu tussen de 30% en 50% is opgeladen alvorens langdurige opslag.

• Bewaar het product, de accu en de acculader in een afgesloten ruimte, buiten bereik van kinderen en onbevoegden.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat. Afvoeren Symbolen op het product of op de verpakking van het product geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. Als u ervoor zorgt dat dit product goed wordt verwerkt, helpt u mogelijk negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem voor meer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht. Technische gegevens Technische gegevens LB 548i LB553iV LC551iV Maaimotor Motortype BLDC (borstelloos) 36 V BLDC (borstelloos) 36 V BLDC (borstelloos) 36 V 542 1630 - 004 -LB 548i LB553iV LC551iV Motortoerental – SavE, tpm* 2600 2600 2600 Motortoerental – nominaal, tpm* 3000 3000 3000 Motortoerental – hoge belasting, tpm* 3300 3300 3300 Uitgangsvermogen motor – max. kW 1,8 1,8 1,8 Uitgangsvermogen motor – nominaal, kW 1,5 1,5 1,5 Aandrijfmotor Uitgangsvermogen motor – nominaal, kW N.v.t. 0,4 0,4 Loopsnelheid, km/h N.v.t. 3,0–5,0 3,0–5,0 Afstelniveaus voor snelheid N.v.t. 4 4 Gewicht Gewicht zonder accu, kg 31 38 39,5 Accu Type accu Accuserie Husqvarna Accuserie Husqvarna Accuserie Husqvarna Gebruiksduur accu Gebruiksduur accu, min., (onbelast gebruik) met SavE geactiveerd, met één Husqvarna 9,4Ah-accu. (BLi300).

Gebruiksduur accu, min., (onbelast gebruik) met standaardmodus geactiveerd, met één Husqvarna 9,4Ah-accu (Bli300).

Geluidsvermogenniveau, gemeten dB(A) 93 97 97 Geluidsvermogensniveau, gegarandeerd L

Geluidsdrukniveau bij het oor van de gebrui- ker, dB (A)

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (stan- daardafwijking) van 1,2 dB (A).

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 0,2 m/s

Capaciteit grasopvangbak, l N.v.t. N.v.t. 65

Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden is gecertificeerd conform Richtlijn 2000/14/EG van de Raad, beoordelingsprocedure voor conformiteit: Bijlage VI. Voor informatie over geluidsemissies, zie Technische gegevens op pagina 542
