KASUTUSJUHEND LC 551iV HUSQVARNA

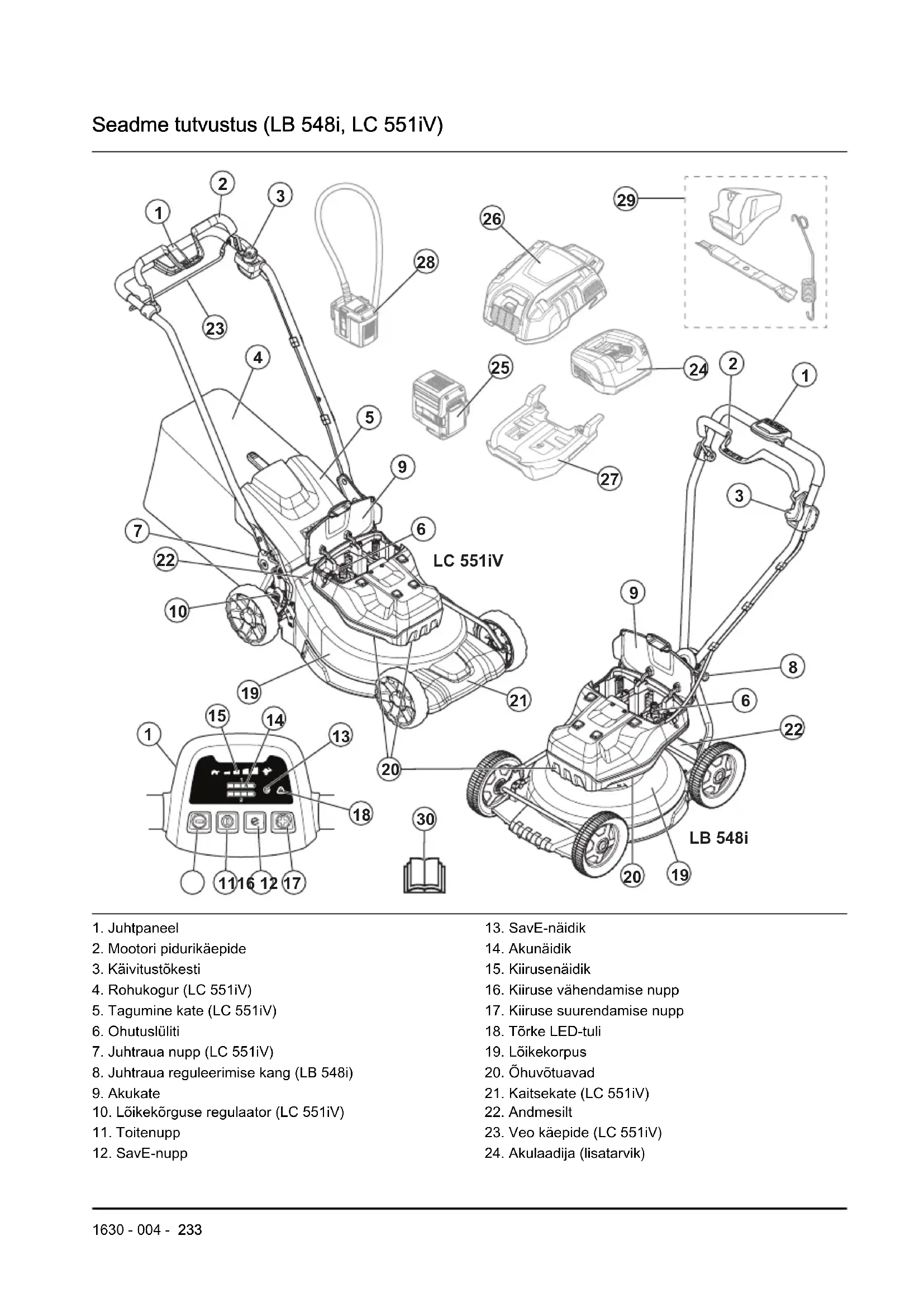

10. Lõikekõrguse regulaator (LC551iV)

16. Kiiruse vähendamise nupp

17. Kiiruse suurendamise nupp

1. Juhtpaneel2. Mootori pidurikäepide3. Käivitustõkesti4. Ohutuslüliti5. Juhtraua reguleerimishoob6. Akukate7. Lõikekõrguse regulaator8. Nupp ON/OFF9. SavE-nupp10. SavE-näidik11. Akunäidik12. Kiirusenäidik13. Kiiruse vähendamise nupp14. Kiiruse suurendamise nupp15. Tõrke LED-tuli16. Lõikekorpus17. Õhuvõtuavad18. Kaitsekate19. Andmesilt20. Ajami juhtkang21. Akulaadija (lisatarvik)22. Aku (lisatarvik)23. Multiaku (lisatarvik)24. Adapteriplaat (lisatarvik)25. Multiaku adapter (lisatarvik)26. Kasutusjuhend Sümbolid tootel HOIATUS! Toode võib olla ohtlik ja põhjustada kasutaja või kõrvaliste isikute 234 1630 - 004 -ohtliku kehavigastuse või surma. Olge ettevaatlik ja kasutage toodet õigesti. Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et oleksite juhistest aru saanud. Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses. Olge ettevaatlik – lenduvate esemete ning tagasipõrkumise oht. Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal. Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal. Enne remondi- või hooldustöö alustamist eemaldage ohutusvõti. Keskkonnamärgis.Tood e või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete heakskiidetud vastuvõtupunkti. See seade vastab kehtivatele EÜ direktiividele. See toode vastab kehtivatele UK direktiividele. See seade vastab kehtivatele Euraasia Tolliliidu direktiividele. See seade vastab kehtivatele UkrSEPRO direktiividele. See seade vastab kehtivatele RCMi direktiividele. Kehtib ainult Austraalias ja Uus-Meremaal. Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud 1630 - 004 - 235helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed lk

ja sildil. Kaitske veepritsmete eest. Käivitusprotse- duur: vajutage sisse- ja välja- lülitusnuppu, avage käivitus- tõkesti, vajuta- ge mootori pi- durikäepide al- la. Seiskamiseks vabastage mootori pidurikäepide. Aeglane Kiire Skannitav kood Märkus: Ülejäänud seadmel toodud sümbolid/ tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele. Silt seadmel OHT! Hoidke käed ja jalad eemal. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

1630 - 004 -Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised ohutuseeskirjad HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.

Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.

Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad. 1630 - 004 - 237• Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust

Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.

Ärge kasutage toodet, kui see on kahjustatud.

Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud. Tööala ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Enne toote kasutamist eemaldage tööalalt oksad ja kivid.

Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).

Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

Muru niitmine kallakutel võib olla ohtlik. Ärge niitke väga järskudel nõlvadel. Ärge kasutage toodet alal, mille kalle ületab 15°

Kaldpinnal suunda muutes olge äärmiselt ettevaatlik. Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

1630 - 004 -• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses. Tööohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.

Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 240

Toodet ei tohi kasutada vihma käes või märjas keskkonnas. Toote sisse pääsenud vesi suurendab elektrilöögi ohtu.

Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.

Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Seisake mootor, tõmmake ohutuslüliti üles ja eemaldage aku. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.

Kui mootor töötab, ärge kinnitage kunagi mootori pidurikäepidet püsivalt käepideme külge.

Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.

Olge toote kasutamisel alati toote taga.

Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.

Kui mootor on käivitatud, ärge kallutage toodet.

Olge toote tagasisuunas tõmbamisel ettevaatlik.

Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toode üles tõsta, seisake esmalt mootor, 1630 - 004 - 239lükake ohutuslüliti ülemisse asendisse ja eemaldage aku.

Ärge kõndige toote kasutamise ajal tagurpidi.

Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusa-, kivi- ja asfaltkattega teedel.

Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.

Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.

Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks. Ohutusjuhised kasutamisel Isikukaitsevahendid HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. Toote ohutusseadised HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.

Ärge eemaldage ohutusseadmeid ega tehke neile muudatusi.

Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta. Lõikeosa katte kontrollimine Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

1630 - 004 -Ohutuslüliti Ohutuslüliti asub akukaane all. Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega. Ohutuslüliti kontrollimine Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.

• Käivitage ja seisake mootor. Kui ohutuslüliti on töökorras, siis käivitub mootor üksnes ohutuslüliti on .turvalukus Mootori pidurikäepide Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub. Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laske mootoripidurit Husqvarna volitatud hooldustöökojas reguleerida. Käivitustõkesti kontrollimine Kontrollige, kas käivitustõkesti takistab mootori tööd.

pidurikäepidet juhtraua suunas. Käivitustõkesti peatab liikumise.

2. Lükake käivitustõkesti välja.

3. Laske käivitustõkesti lahti ja

veenduge, et see läheks tagasi lähteasendisse. Aku ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Kasutage seotud Husqvarna toodete toiteallikana alati üksnes Husqvarna taaslaetavaid akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.

Ärge kasutage mittetaaslaetavaid akusid.

Elektrilöögioht! Ärge ühendage akuklemme võtmete, müntide, 1630 - 004 - 241kruvide või muude metallesemetega. See võib tekitada akus lühise.

Ärge asetage esemeid aku õhuavade sisse ja ette.

Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib plahvatada ja põhjustada põletusi ja/või keemilisi põletusi.

Vältige aku kokkupuudet vihma ja märja keskkonnaga.

Vältige aku kokkupuudet mikrolainete ja kõrgsurvega.

Ärge demonteerige ega lõhkuge akut.

Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seejärel pöörduge arsti poole.

Kasutage akut keskkonnas, mille temperatuur jääb vahemikku –10 kuni 40 °C.

Ärge puhastage akut või akulaadijat veega. Vt jaotist Aku ja akulaadija puhastamine lk 256

Ärge kasutage defektset või kahjustatud akut.

Ladustage akusid metallesemetest (nt naelad, mündid, ehted) eemal. Akulaadija ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Kasutage Husqvarna asendusakude laadimiseks ainult QC akulaadijaid.

Elektrilöögi ja lühise oht. Ärge asetage esemeid laadija õhuavade sisse ja ette. Ärge püüdke akulaadijat lahti monteerida. Ärge ühendage laadija klemme metallesemete külge. Kasutage heakskiidetud võrgupistikupesa.

Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga.

Kontrollige regulaarselt, kas akulaadija toitejuhe on kahjustada saanud ja kas sellel on pragusid.

Ärge tõstke akulaadijat toitejuhtmest hoides.

1630 - 004 -Akulaadija võrgupistikupesast lahutamiseks tõmmake pistikut. Ärge tõmmake toitejuhet.

Vältige toitejuhtme ja pikendusjuhtme kokkupuudet vee, õli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele. See võib põhjustada laadija sattumise pinge alla.

Ärge puhastage akulaadijat veega.

Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Ärge katke akulaadijat. Suitsu või tule tekke korral eemaldage pistik akulaadijast.

Ärge kunagi kasutage defektset või kahjustunud akulaadijat.

Laadige akut ainult hea õhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut märjas keskkonnas. Ohutusjuhised hooldamisel HOIATUS: Enne toote kasutamist lugege läbi järgnevad hoiatused.

Enne seadme hooldustööde alustamist eemaldage ohutuslüliti.

Toote kasutusea tõstmiseks ja õnnetuste ohu vähendamiseks tehke kõik hooldustööd korrektselt. Laske professionaalsed parandustööd teha volitatud hooldustöökojas. Lisateavet küsige lähimast hooldustöökojast.

Hooldage toodet ainult selle kasutusjuhendi järgi.

Lõikeosa käsitsedes kandke alati tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi. 1630 - 004 - 243• Parima ja ohutuima töö tagamiseks hoidke lõikeservad teravana ja puhtana.

Laske hooldustöökojas toodet korrapäraselt kontrollida ning teha vajalikke seadistamisi ja parandusi.

Asendage kahjustatud, kulunud ja katkised osad.

Järgige tarvikute vahetamise juhiseid. Kasutage ainult tootja valmistatud tarvikuid.

Kui toodet ei kasutata, eraldage toode, aku ja akulaadija ning hoidke neid kuivas ja lukustatud siseruumis. Veenduge, et lastel ja ilma vastava volituseta kõrvalistel isikutel puuduks juurdepääs tootele, akule ja akulaadijale. Kokkupanek Sissejuhatus HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks. Multiaku (lisatarvik) paigaldamine ja eemaldamine

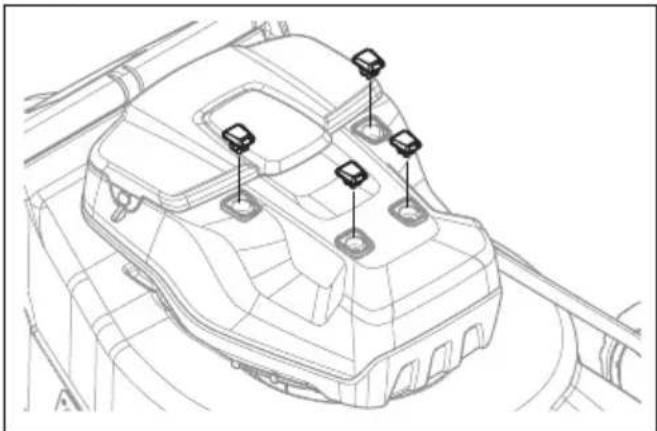

1. Eemaldage mootorikattelt neli kummikatet ja neli

6. Eemaldage tihend.

7. Lükake aku adapter akupessa, kuni kuulete

1630 - 004 - 24511. Kinnitage aku adapteri juhe juhtraua külge kolme riidest paela abil.

12. Multiaku eemaldamiseks tehke toimingud

vastupidises järjekorras. HOIATUS: Ärge kinnitage juhet juhtraua külge liiga lõdvalt. Juhe võib juhtraualt lahti tulla ja põhjustada vigastuse. Käepideme reguleerimine (LC 551iV)

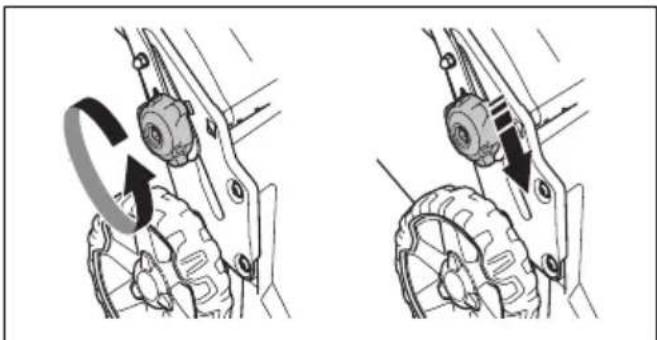

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel

olevatesse soonetesse.

3. Reguleerige käepideme kõrgus ühte kahest

võimalikust asendist.

4. Liigutage nuppusid üles käepideme suunas, kuni

need peatuvad ja kostub klõpsatus.

1. Eemaldage ülemise käepideme plaadilt käepideme

2. Seadke ülemine käepide alumise käepideme peale.

ETTEVAATUST: Veenduge, et juhtmed ei jääks kinni ega saaks kahju.

3. Paigaldage seib ja juhtraua reguleerimiskang.

246 1630 - 004 -4. Keerake käepide küljele, et saada hea tööasend seadet seina ääres kasutades. Rohukoguri kokkupanek (LC 551iV)

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti

jäik osa jääb põhja. Hoidke raami käepidet rohukoti peal.

2. Kinnitage rohukoguri raami alumine osa rohukoguri

allosas asuvasse soonde.

3. Kinnitage rohukott klambritega rohukoguri raami

5. Kinnitage rohukogur raami ülaservale.

6. Asetage rohukoguri alaosa muru

väljaviskekanalisse. Multšikorgi (LC 551iV lisatarvik) kokkupanek

1. Kergitage tagakaant ja eemaldage rohukogur.

2. Asetage multšikork väljaviskekanalisse.

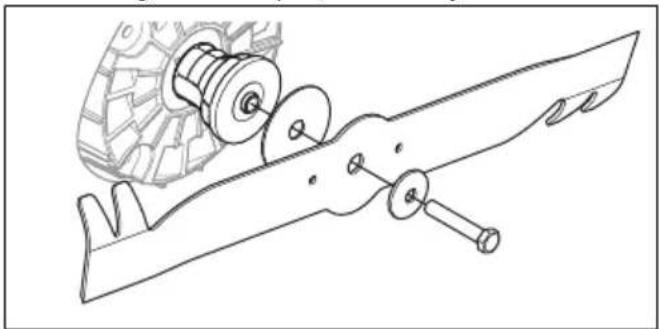

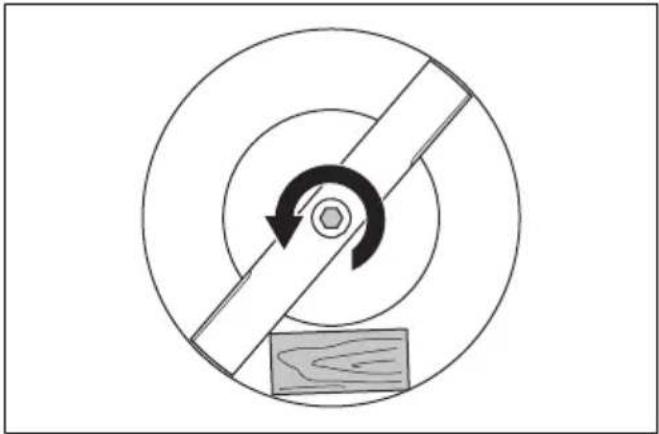

3. Asendage lõiketera multšimiskomplektis oleva

multšimisteraga. Vt jaotist Lõiketera vahetamine lk

1630 - 004 - 247Töö Sissejuhatus HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutavjaotis. Husqvarna Connect Husqvarna Connect on mobiilsideseadmetele mõeldudtasuta rakendus. Rakendus Husqvarna Connect annabteie Husqvarna tootele lisafunktsionaalsuse:• Täiendav tooteteave.• Toote osade ja hoolduse alane teave ja abi. Toote Husqvarna Connect kasutamise alustamine 1. Laadige Husqvarna Connect rakendus omamobiilsideseadmesse.2. Registreeruge Husqvarna Connect rakenduses.3. Toote ühendamiseks ja registreerimiseks järgigeHusqvarna Connect rakenduse juhiseid. Husqvarna Fleet Services

Husqvarna Fleet Services on pilvlahendus, misannab seadmete äriotstarbel haldajale ülevaate kõigisttoodetest. Tootele peab olema paigaldatud teenuseHusqvarna Fleet Services andur. Toode on teenuseHusqvarna Fleet Services anduri paigaldamiseksette valmistatud. Lisateavet teenuse Husqvarna FleetServices kohta vt veebisaidilt www.husqvarna.com. Anduri ettevalmistamine (lisatarvik) 1. Kasutage andurivõtit andurikaane avamiseks.2. Eemaldage andur.3. Kinnitage aku anduri külge. Anduri LED-tuli süttib.4. Rakenduse Husqvarna Fleet Services allalaadimine.5. Logige rakendusse Husqvarna Fleet Services sisse.6. Sidumistoiming Vt jaotist Sidumistoiming rakenduse ja toote vahel. lk 248 Sidumistoiming rakenduse ja toote vahel.

1. Logige rakendusse Husqvarna Fleet Services

sisse.2. Valige rakenduses toode.3. Oma mobiiliseadmega skannige anduritagust koodi,et paigaldada andur rakendusse. Märkus: Sidumistoimingut rakenduse ja toote vahel peab tegema vaid korra. Anduri paigaldamine

1. Veenduge, et andur on ühendatud rakendusegaHusqvarna Fleet Services

. Vt jaotist Sidumistoiming rakenduse ja toote vahel. lk 248

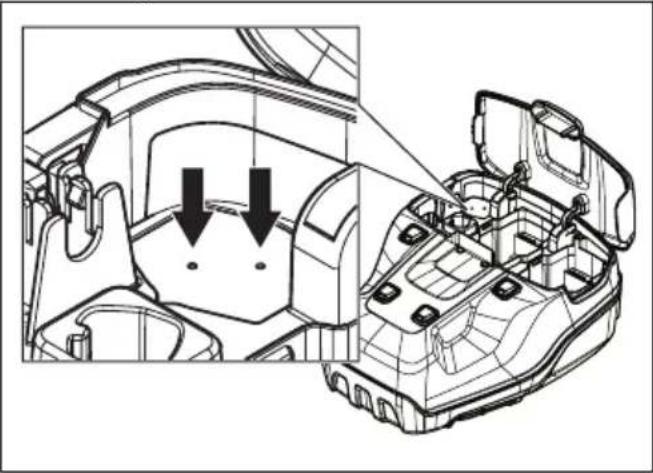

2. Puurige kaks ava kinnituspesa juures olevatemärkide juurde.

Märkus: Veenduge, et avad on andurigakaasasolevate neetidele vastavate diameetritega.248 1630 - 004 -3. Kasutage tange, et eemaldada anduripesa välimised avad.

4. Puurige kaks ava anduripesa juures olevate märkide

olev valge märk märgiga anduripesal.

8. Sulgege anduri kaas ja lukustage see

andurivõtmega. Veenduge et "H“ Husqvarna ülemine osa jääb ohutuslüliti suhtes teise suunda. Toote seadmine tööasendisse (LC 551iV)

1. Pöörake juhtraud püstasendisse.

1630 - 004 - 2492. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus.

3. Keerake nupud korralikult kinni.

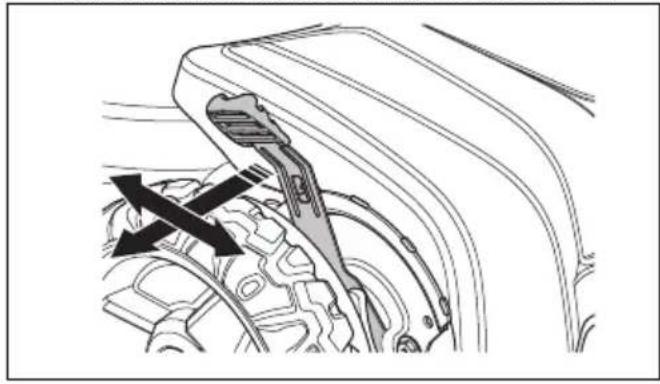

Lõikamiskõrguse reguleerimine (LB548i, LC551iV) Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.

1. Lõikekõrguse suurendamiseks lükake lõikekõrguse

regulaatorit ratta suunas ja seejärel tagasisuunas.

2. Lõikekõrguse vähendamiseks lükake lõikekõrguse

regulaatorit ratta suunas ja seejärel edasisuunas. ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad. Lõikamiskõrguse reguleerimine (LB 553iV) Lõikamiskõrguse saab seadistada 5 erinevale kõrgusele.

1. Lõikamiskõrguse suurendamiseks tõmmake

lõikamiskõrguse hooba tagasisuunas.

2. Lõikamiskõrguse vähendamiseks lükake

lõikamiskõrguse hooba edasisuunas. ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad. Aku HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite kõigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav. Aku olek Ekraanil kuvatakse aku järelejäänud mahtuvus ja akuga seotud mis tahes probleemid. Aku mahtuvus kuvatakse viie sekundi jooksul pärast seadme väljalülitamist või akunäidiku nupu vajutamisel. Akul olev hoiatussümbol süttib tõrke ilmnemisel. Vt jaotist Aku lk 257

LED-tuled Aku olek Kõik LED-tuled põlevad Täis (75–100%). LED 1, LED 2, LED 3 põ- levad Aku on laetud 50–75% LED 1, LED 2 põlevad Aku on laetud 25–50% LED 1 põleb Aku on laetud 0–25% LED 1 vilgub Aku on tühi. Laadige akut. Aku laadimine Enne esimest kasutuskorda laadige aku täis. Kliendile tarnimisel on aku laetud üksnes 30% ulatuses.

1630 - 004 -Märkus: Akulaadija tuleb ühendada tüübisildil näidatud pinge ja sagedusega võrku. Aku laadimist ei toimu, kui aku temperatuur on üle 50 °C. Enne laadimise alustamist langetab akulaadija aku temperatuuri vajalikule tasemele.

1. Ühendage akulaadija toitejuhtme üks ots akulaadija

2. Ühendage akulaadija toitejuhtme teine ots

maandatud võrgupistikupesasse. Akulaadijal olev roheline märgutuli vilgub üks kord.

3. Asetage aku akulaadijasse. Kui aku on akulaadijaga

õigesti ühendatud, süttib laadijal roheline tuli.

4. Kui aku kõik märgutuled põlevad, on aku täis. Ärge

laadige akut kauem kui 24 tundi.

5. Akulaadija toitejuhtme võrgupistikupesast

lahutamisel tõmmake pistikust, mitte juhtmest.

6. Eemaldage aku laadijast.

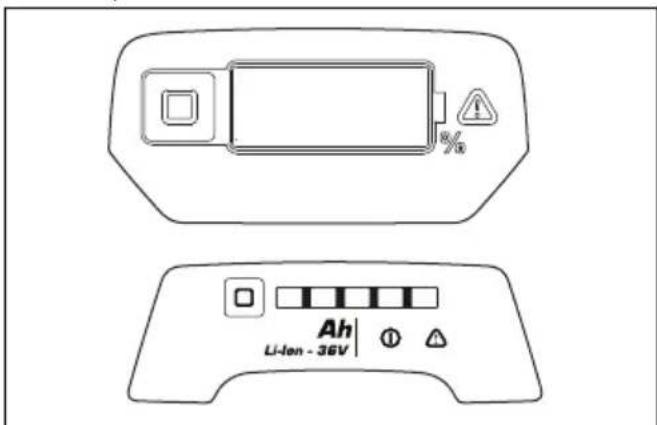

Aku laadimisolek Husqvarna Liitium-ioonakut saab laadida ja kasutada kõikidel laadimistasemetel. Aku ei ole kahjustunud. Täis laetud aku ei tühjene, kui aku laadijasse jätta. LED-näidik Laadimisolek LED 1 vilgub 0–25% LED 1 põleb, LED 2 vilgub 25–50% LED 1, LED 2 põlevad, LED 3 vilgub 50–75% LED 1, LED 2, LED 3 põ- levad, LED 4 vilgub 75–100% LED 1, LED 2, LED 3, LED 4 põlevad Täielikult laetud Multiaku laadimine Märkus: Enne aku esimest kasutuskorda laadige aku täis. Uue aku laetuse tase on ainult 30%.

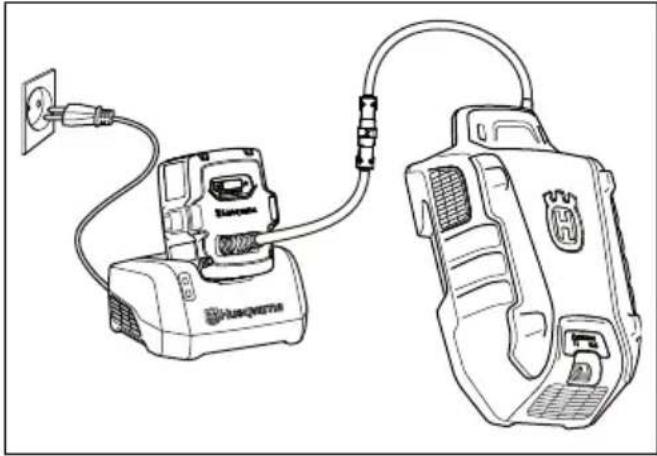

See tähendab, et adapter ja multiaku on õigesti ühendatud.

5. Kui aku kõik LED-tuled süttivad ja adapter näitab

100%, siis on aku täis. Adapter kuvab laadimisolekut sammuga 1%. Väiksed kõrvalekalded on võimalikud laadimise alguses.

6. Akulaadija toiteallikast lahutamiseks võtke kinni

pistikust. Ärge tõmmake juhtmest.

1. Tööea pikendamiseks asetage teine laetud aku

6. Vajutage juhtimispaneelil sisse- ja väljalülitusnuppu.

Ekraan lülitub sisse.

7. Avage käivitustõkesti.

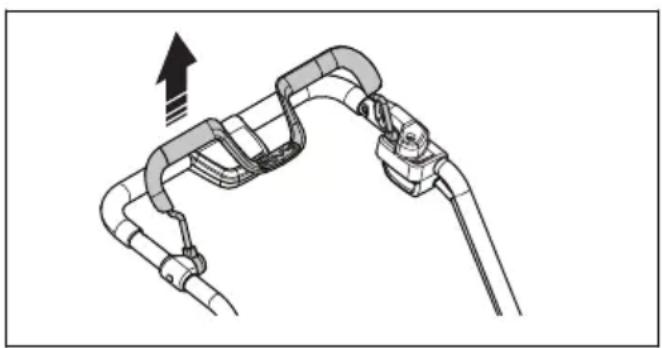

8. Lükake mootori pidurikäepidet juhtraua suunas.

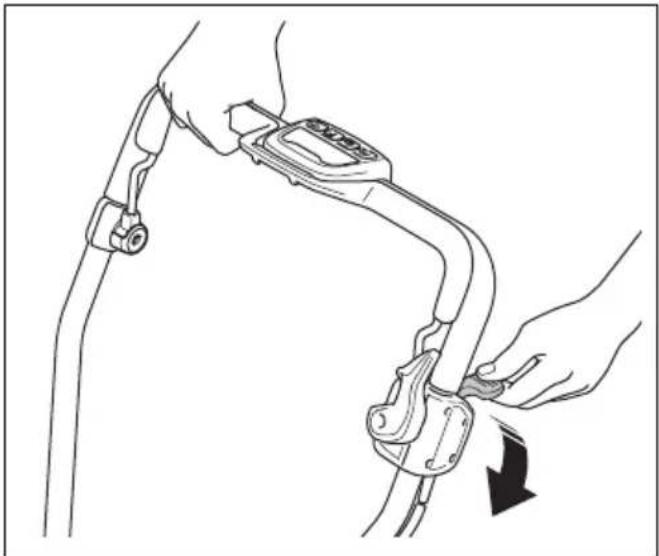

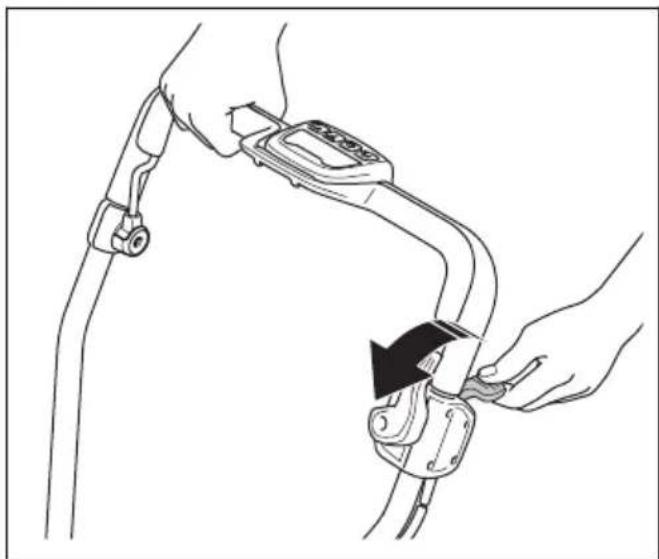

Veo kasutamine ratastel (LC 551iV)

• Veo alustamiseks tõmmake veo käepidet juhtraua suunas.

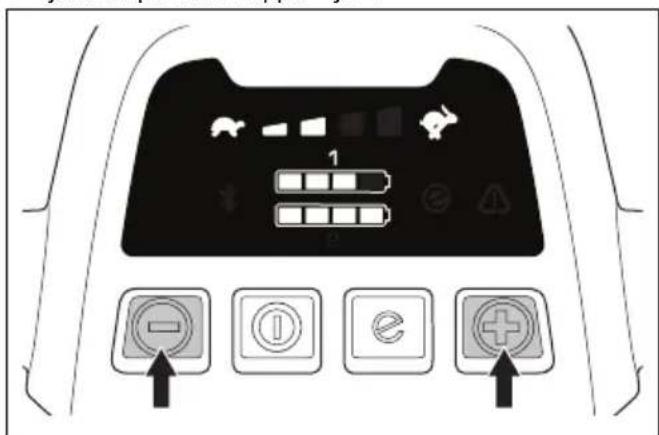

• Veokiiruse määramiseks neljas astmes vajutage juhtimispaneelil nuppe + ja –.

• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele. Veo kasutamine ratastel (LB553iV)

1. Käivitage seade, vt jaotist

Toote käivitamine lk 252

2. Liikumise alustamiseks tõmmake ajami juhtkangi

1630 - 004 -3. Vajutage juhtpaneelil nuppu + ja –, et määrata liikumiskiirus.

4. Liikumise peatamiseks vabastage ajami juhtkang,

näiteks kui lähenete takistusele. Seadme liigutamine, kui lõikeosa on vabastatud (LB553iV)

• Rakendage käivitustõkesti.

• Tõmmake ajami juhtkangi üles.

• Hoidke ajami juhtkangi selles asendis ja liigutage seadet.

• Töö jätkamiseks vabastage ajami juhtkang ja käivitustõkesti. Funktsiooni SavE kasutamine Toode on varustatud akusäästufunktsiooniga (SavE), mis pikendab aku tööiga.

1. Funktsiooni käivitamiseks vajutage nuppu SavE (A).

Ekraanil süttib SavE sümbol (B).

2. Funktsiooni peatamiseks vajutage uuesti nuppu

SavE. Ekraanil kuvatud SavE sümbol (B) kustub.

Märkus: Kui maapinna tingimused nõuavad suuremat võimsust, seiskub SavE funktsioon automaatselt. Kui maapinna tingimused seda lubavad, käivitub SavE funktsioon automaatselt uuesti. Funktsioon PowerBoost Kui seade niidab märga või pikka rohtu, suureneb mootori pöörete arv minutis automaatselt. Aku säästmiseks läheb mootor tagasi standardrežiimi kohe, kui funktsiooni PowerBoost enam ei vajata. Mootori seiskumine Kasutamise ajal võivad lõiketera ja mootor takistuste tõttu ajutiselt seiskuda, näiteks kui lõikekorpuse all tekib muruummistus. Kui sellisel juhul hoiate mootori pidurikäepidet allavajutatuna, taaskäivitub toode automaatselt. Kui toode 5-10 sekundi jooksul ei käivitu, võib olla vaja lõikekorpuse alune puhastada. Vt jaotist Toote puhastamine lk 256

HOIATUS: Kui mootor seiskub, proovib mootor 5-10 sekundi jooksul automaatselt taaskäivituda. Enne lõikekorpuse kontrollimist oodake vähemalt 15 sekundit. HOIATUS: Enne lõikekorpuse kontrollimist vabastage mootori pidurikäepide, keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. Takistuse eemaldamise ja toote ootamatu käivitumise korral esineb vigastusoht. Toote seiskamine Kui seadet 3 minuti jooksul ei kasutata, seiskub see automaatselt. 1630 - 004 - 2531. Mootori seiskamiseks vabastage mootori pidurikäepide.

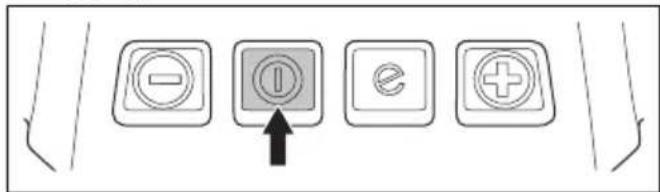

2. Vajutage juhtimispaneelil sisse- ja väljalülitusnuppu.

Kõik põlevad LED-tuled ja ekraanil kuvatud sümbolid kustuvad.

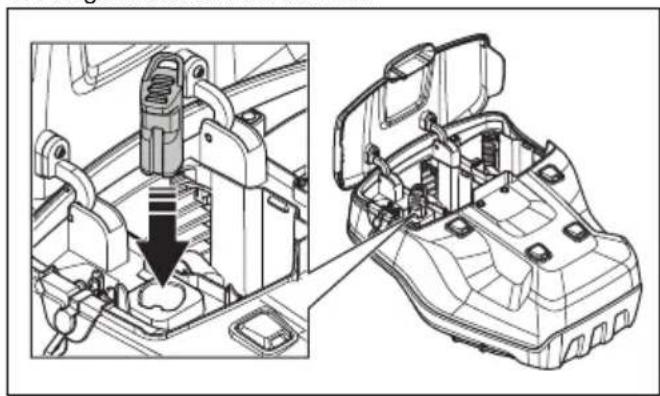

3. Eemaldage ohutuslüliti turvalukust ja pange see

ohutuslüliti hoidikusse. Hea tulemuse saavutamiseks

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

• Hoidke lõikamiskate puhtana. Lõikamiskatte siseküljele kogunevad rohujäägid ja mustus võivad lõikamise tõhusust vähendada. Vt jaotist Toote puhastamine lk 256

Muru niitmine ilma paigaldatud rohukoguri või multšikorgita (LC 551iV)

1. Kergitage tagakaant ja eemaldage rohukogur.

2. Kui seadmele on paigaldatud multšikork ja

Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt. Hooldamine Sissejuhatus HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk. Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta. Lisateavet vt www.husqvarna.com. Hooldusskeem Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata. Tärniga (*) tähistatud hooldustööde kohta vt Ohutusjuhised kasutamisel lk 240

Igal ka- sutuskor- ral Iga kuu Igal hooajal Tehke üldkontroll. X Puhastage käigukasti kaas. Veenduge, et mootori peal poleks rohtu. X Kontrollige käivitustõkestit. * X Veenduge, et toote ohutusseadistel poleks defekte. * X Kontrollige rohukogurit kulumise või kahjustuste suhtes. X Kontrollige lõikeosa. X 254 1630 - 004 -Igal ka- sutuskor- ral Iga kuu Igal hooajal Kontrolli lõikekorpust. * X Kontrollige mootori pidurikäepidet. * X Veenduge, et ON/OFF nupp töötaks korralikult ja sellel poleks defekte. X Veenduge, et akul poleks kahjustusi. X Kontrollige aku laetust X Veenduge, et aku vabastusnupud töötaksid korralikult ning et aku lukustuks kindlalt seadme külge.

Puhastage õhu sissevõtuavad. Veenduge, et õhu sissevõtuavades poleks rohtu ega mustust.

Veenduge, et akulaadijal poleks kahjustusi ja et see töötaks korrektselt X Puhastage kaitsekatte alumine külg (LC 551iV, LB 553iV). X Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.

Üldkontrolli läbiviimine

• Veenduge, et toote mutrid ja kruvid oleksid pingutatud.

• Veenduge, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada. Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga.

2. Eemaldage lõiketera polt, vedruseib ja lõiketera.

3. Kontrollige, et lõiketera toel ja lõiketera poldil poleks

kahjustusi. a) Kui vahetate lõiketera või lõiketera toe, tuleb vahetada ka lõiketera polt, vedruseib ja hõõrdeseib.

4. Kontrollige mootori võlli ja veenduge, et see poleks

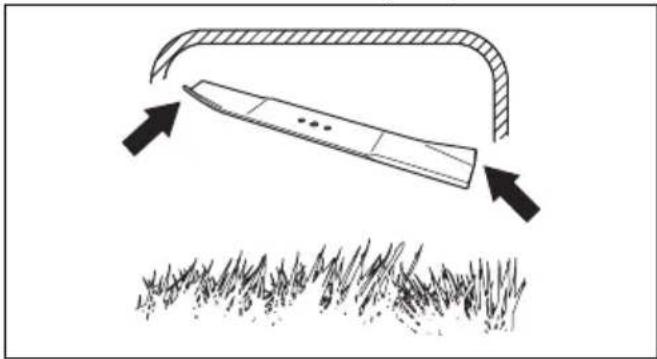

5. Uue lõiketera kinnitamisel veenduge, et painutatud

otsad oleks suunatud lõikekorpuse poole.

6. Pange hõõrdeseib ja lõiketera vastu lõiketera tuge.

1630 - 004 - 2557. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.

8. Lukustage lõiketera mõne puuklotsiga.

10. Keerake tera käega, veendumaks, et see pöörleb

vabalt. HOIATUS: Kasutage kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

11. Tera katsetamiseks käivitage toode. Kui tera

on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav. Toote puhastamine

• Puhastage plastosi puhta ja kuiva lapiga.

• Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.

• Eemaldage lehed, muru ja pori harja abil.

• Eemaldage kaitsekate ja puhastage selle sisekülg harjaga rohust . Aku ja akulaadija puhastamine HOIATUS: Ärge puhastage akut või akulaadijat veega. HOIATUS: Ärge kasutage aku puhastamiseks mis tahes kemikaale.

• Enne aku asetamist akulaadijasse veenduge, et aku ja akulaadija oleksid puhtad ja kuivad.

• Puhastage akuklemmid suruõhu või pehme ja kuiva riidelapiga.

• Puhastage aku ja akulaadija välispinnad pehme ja kuiva riidelapiga. Lõikeosa kontrollimine HOIATUS: Juhusliku käivitumise vältimiseks keerake ohutuslüliti välja, eemaldage aku ja oodake vähemalt viis sekundit. HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.

Kahjustatud lõikeosa tuleb alati välja vahetada.

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada. 256 1630 - 004 -Veaotsing Aku Aku LED-tuli Põhjus Lahendus Roheline LED-tuli vil- gub. Aku pinge on madal. Laadige aku. Vt jaotist Aku laadimine lk 250

Töökeskkonna temperatuur on liiga kõrge või liiga madal. Kasutage akut keskkonnas, mille temperatuur jääb vahemikku –10 kuni 40 °C. Ülepinge. Veendu, et toiteallika võrgupinge vastaks toote mudeli etiketil märgitule. Eemaldage aku laadijast. Oodake viis sekundit ja proovige akut uuesti laadida. Probleemi püsimisel pöördu volitatud hooldustöökoja poole. Tõrke LED-tuli põleb. Elementide erinevus on liiga suur (1 V). Pöörduge volitatud hooldustöökoja poole. Akulaadur Akulaadija LED-tuli Põhjus Lahendus Tõrke LED-tuli vilgub Töökeskkonna temperatuur on lii- ga kõrge või liiga madal. Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5 kuni 40 °C. Tõrke LED-tuli põleb. Pöörduge volitatud hooldustöökoja poole. Juhtpaneel Tõrkekood (vilkumis- te arv) Võimalikud tõrked Võimalik tegevus 1 Käigukasti mootor on liiga kuum. Laske tootel maha jahtuda. Veenduge, et käigukasti peal pole rohtu. Vajadusel puhas- tage käigukasti kate. 5 Mootori kiirus langeb liigselt ja mootor seis- kub. Puhastage lõikeosa ja tõstke lõikamiskõr- gust. Vt jaotist Lõikamiskõrguse reguleerimi- ne (LB548i, LC551iV) lk 250 . Tõrke püsimi- se korral pöörduge volitatud hooldustöökotta. 8 Aku on tühjenenud. Laadige aku. Vt jaotist Aku laadimine lk 250

9 Aku tõrge või aku signaali pole. Asetage aku õigesti seadmesse ja kontrollige akukonnektorit. Kui aku tõrke LED-tuli vilgub,

10 Mootori juhtseade on liiga kuum. Seisake mootor ja oodake, kuni see on jahtu- nud. 1630 - 004 - 257Tõrkekood (vilkumis- te arv) Võimalikud tõrked Võimalik tegevus Muud tõrked Muude tõrgete ilmnemise korral eemaldage ohutuslüliti ja aku ning võtke ühendust volitatud hooldustöökojaga. Transportimine, hoiulepanek ja utiliseerimine Sissejuhatus HOIATUS: Transportimise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti välja, eemaldage aku ja oodake vähemalt viis sekundit. Seadme seadmine transportasendisse (LC551iV)

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel

olevatesse soonetesse.

3. Keerake käepide ettepoole.

4. Eemaldage rohukogur.

• Liitium-ioonakudele kehtivad ohtlike kaupade veonõuded.

• Kaubandusliku transpordi korral tuleb järgida pakendamise ja märgistamise erinõudeid.

• Toote transportimiseks ettevalmistamisel järgige kindlasti ohtlikele ainetele kehtivaid eeskirju. Kehtida võivad ka kohalikud eeskirjad.

• Transpordi ajaks tuleb aku alati eemaldada.

• Katke akukonnektorid isoleerteibiga ja veenduge, et aku ei saaks transportimise ajal liikuma hakata.

• Kinnitage seade transportimise ajaks. Hoiustamine

• Hoiustamise ajaks tuleb aku alati eemaldada.

• Õnnetuste vältimiseks veenduge, et aku ja seade poleks hoiustamise ajal ühendatud.

• Hoidke akulaadijat suletud ja kuivas kohas.

• Hoidke akut ja akulaadijat kuivas kohas, kus pole niiskust ja miinuskraade.

• Ladustamise ajaks lahutage aku akulaadija küljest.

• Ärge hoidke akut kohas, kus võib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

• Hoidke akut kohas, mille temperatuur jääb vahemikku 5 kuni 25 °C, ja kuhu ei paista otsene päikesevalgus.

• Hoidke akulaadijat kohas, mille temperatuur jääb vahemikku 5 kuni 45 °C, ja kuhu ei paista otsene päikesevalgus.

• Enne aku pikemaajalist hoiustamist laadige see 30– 50% ulatuses täis.

• Hoidke seadet, akut ja akulaadijat suletud ruumis, kuhu ei pääse lapsed ja volitamata kõrvalised isikud.

• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus. Kõrvaldamine Tootel või selle pakendil olevad sümbolid viitavad, et toodet ei tohi visata olmeprügi hulka. See tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse. Hoolitsedes toote eest õigel viisil aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise

1630 - 004 -korral. Lisateabe saamiseks toote ringlussevõtu kohta pöörduge vastava kohaliku ametkonna, jäätmekäitlusettevõtte või toote müünud kaupluse poole. Tehnilised andmed Tehnilised andmed LB 548i LB553iV LC551iV Lõikemootor Mootori tüüp BLDC (harjadeta) 36

Mootori pöörlemissagedus – suur koormus, p/min*

Mootori väljundvõimsus – max kW 1,8 1,8 1,8 Mootori väljundvõimsus – nimivõimsus, kW 1,5 1,5 1,5 Veomootor Mootori väljundvõimsus – nimivõimsus, kW – 0,4 0,4 Iseliikumiskiirus, km/h – 3,0-5,0 3,0-5,0 Reguleeritavad kiirusetasemed – 4 4 Kaal Kaal ilma akuta (kg) 31 38 39,5 Aku Aku tüüp Husqvarna Akuseeria Husqvarna Akuseeria Husqvarna Akuseeria Aku tööaeg Aku tööaeg, min, (vabajooksul) SavE on aktiveeritud, ühe Husqvarna 9,4 Ah akuga (Bli300).

Aku tööaeg, min, (vabajooksul) standardre- žiim on aktiveeritud, ühe Husqvarna 9,4 Ah akuga (Bli300).

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

) vastavalt EÜ direktiivile 2000/14/EÜ 1630 - 004 - 259LB 548i LB553iV LC551iV Helivõimsuse tase, mõõdetud dB(A) 93 97 97 Helivõimsuse tase, garanteeritud L

Helirõhutase kasutaja kõrva juures, dB(A) 80 84 84 Vibratsioonitase

0,3 1,3 0,3 Lõikeosa Lõikekõrgus, mm 30-60 28–65 26–74 Niitmislaius, cm 48 53 51 Lõiketera standard Multšitera 597466510 Multšitera 529441810 Koguri tera

Lõiketera, lisatarvik – – Multšitera 597466410 Rohukoguri maht, l – – 65

• Pööret minutis Heakskiidetud akud Tüüp Aku mahtuvus, Ah Pinge, V Kaal, kg BLi20 Liitiumioonaku 4,0 36 1,2 BLi200 Liitiumioonaku 5,2 36 2,8/1,3 BLi300 Liitiumioonaku 9,4 36 4,1/1,9 BLi550X Liitiumioonaku 15,6 36 12,4/5,6 BLi950X Liitiumioonaku 31,1 36 15,4/7,0 Määratletud akude heakskiidetud akulaadijad, BLi Sisendpinge, V Sagedus, Hz Võimsus, W QC80 100-240 50-60 80 QC80F 12 0 80 QC330 100-240 50-60 330 QC500 100-240 50-60 500

Mürarõhutaseme kohta toodud andmete statistiline dispersioon (standardhälve) on 1,2 dB(A).

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 0,2 m/s

. Vi- bratsioonistandard EN 60335-2-77:2017 peatükk 20.105 260 1630 - 004 -Vastavusdeklaratsioon EÜ vastavusdeklaratsioon Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46 3614 6500, kinnitab ainuvastutusel, et toode: Kirjeldus Muruniiduk Kaubamärk Husqvarna Tüüp/mudel LB 548i, LC 551iV, LB 553iV Identifitseerimine Seerianumbrid alates 2022. aastast vastab täielikult järgmistele EÜ direktiividele ja määrustele: Määrus Kirjeldus 2006/42/EÜ „masinadirektiiv“ 2014/30/EL „elektromagnetilise ühilduvuse direktiiv” 2000/14/EÜ „seadmete müra kohta käiv direktiiv” 2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“ ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012/AC:2014/ A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN

55014-2:2015, EN IEC 63000:2018

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI. Lisateavet mürataseme kohta vt Tehnilised andmed lk
