Uvod

Opis izdelka

Naprava je rotacijska kosilnica. Modela LB 548i in LB 553iV uporabljata vložek BioClip, ki travo razreže v gnojilo.

Model LC 551iV zbira travo v zbiralniku za travo. Če želite uporabiti zadenjski izmet trave, odstranite zbiralnik

za travo. Če želite travo razrezati v gnojilo, namestite mulčer (dodatna oprema).

Namen uporabe

Izdelek uporabite za rezanje trave. Izdelka ne uporabljajte za druga opravila.

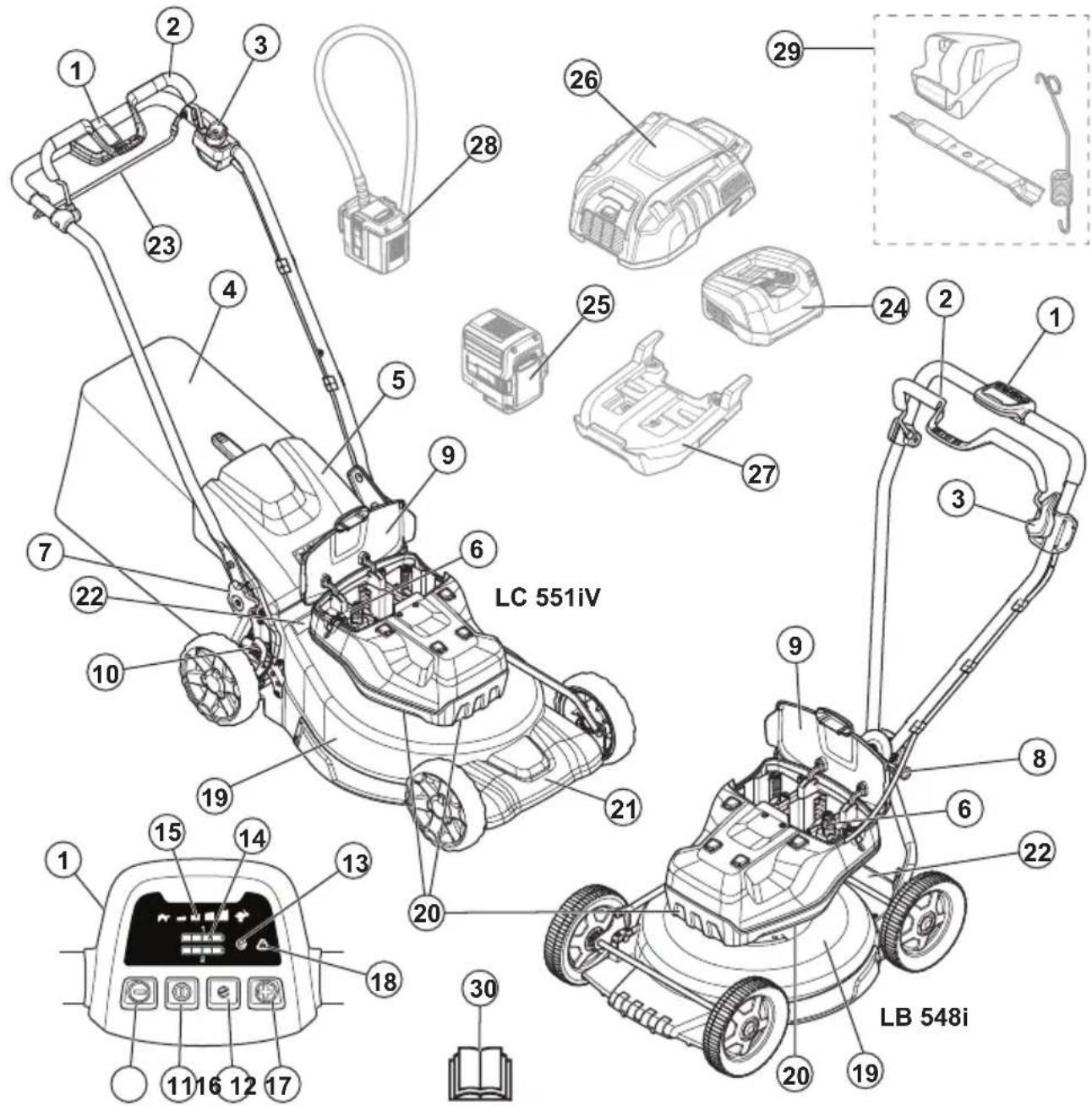

1. Kontrolna plošča
2. Motorna zavorna ročica
3. Blokada vžiga
4. Zbiralnik za travo (LC 551iV)
5. Zadnji pokrov (LC 551iV)
6. Varnostni ključ
7. Gumb ročaja (LC 551iV)
8. Nastavitvena ročica ročaja (LB 548i)
9. Pokrov baterije
10. Regulator višine košnje (LC 551iV)
11. Gumb ON/OFF

12. Gumb SavE

13. Indikator SavE

14. Indikator baterije
15. Indikator hitrosti
16. Gumb za zmanjšanje hitrosti
17. Gumb za povišanje hitrosti
18. LED za napako
19. Pokrov rezila
20. Dovodi zraka
21. Zaščitni pokrov (LC 551iV)
22. Tipska ploščica
23. Pogonska ročica (LC 551iV)

24. Baterijski polnilnik (dodatna oprema)

25. Baterija (dodatna oprema)

26. Baterijski sklop (dodatna oprema)

27. Vmesna plošča (dodatna oprema)

28. Adapter za baterijski sklop (dodatna oprema)

29. Oprema za mulčenje (LC 551iV)
30. Navodila za uporabo

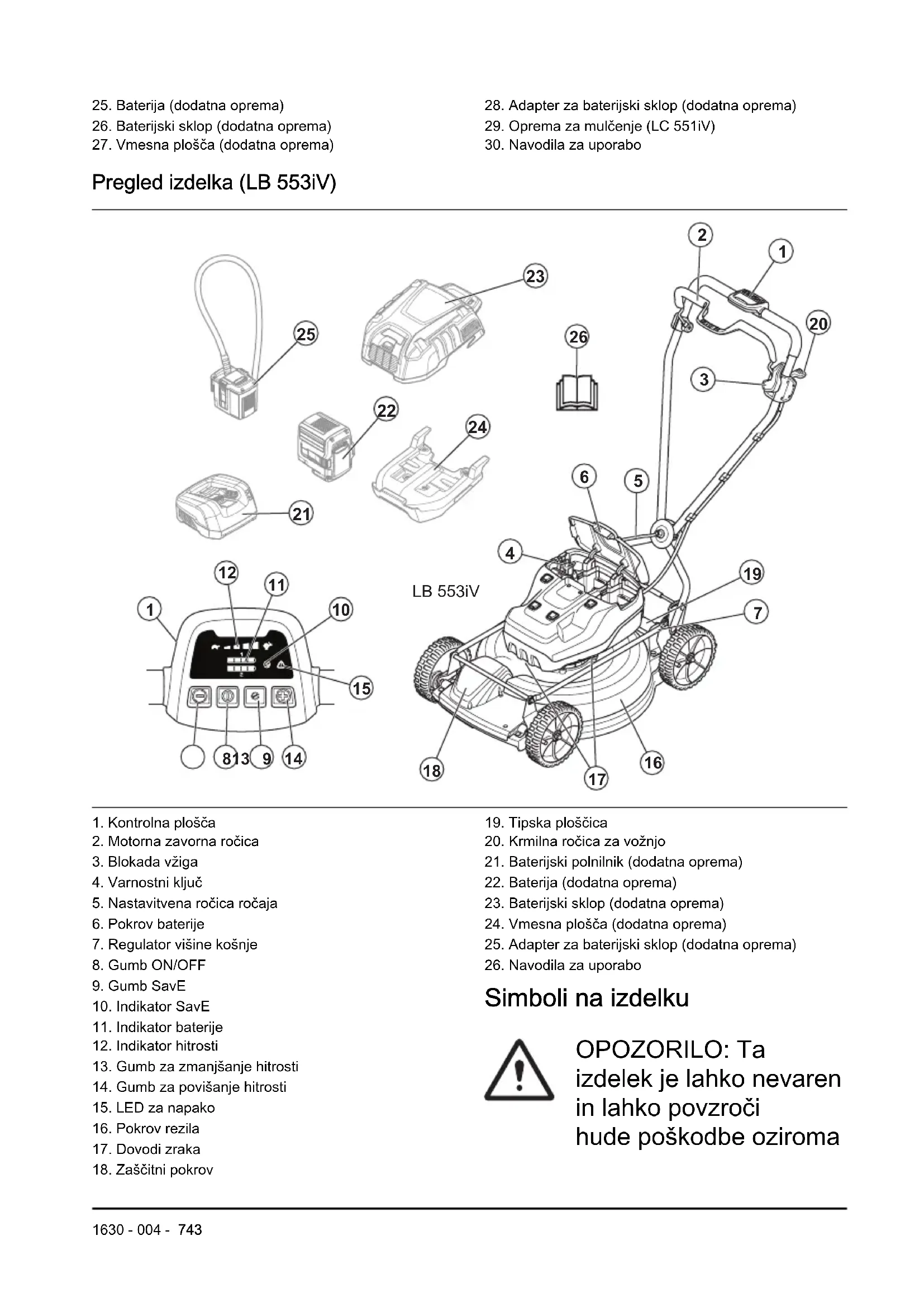

Pregled izdelka (LB 553iV)

LB 553iV

1. Kontrolna plošča
2. Motorna zavorna ročica
3. Blokada vžiga
4. Varnostni ključ
5. Nastavitvena ročica ročaja
6. Pokrov baterije
7. Regulator višine košnje
8. Gumb ON/OFF
9. Gumb SavE
10. Indikator SavE
11. Indikator baterije
12. Indikator hitrosti
13. Gumb za zmanjšanje hitrosti
14. Gumb za povišanje hitrosti
15. LED za napako
16. Pokrov rezila
17. Dovodi zraka

18. Zaščitni pokrov

19. Tipska ploščica

20. Krmilna ročica za vožnjo
21. Baterijski polnilnik (dodatna oprema)
22. Baterija (dodatna oprema)
23. Baterijski sklop (dodatna oprema)
24. Vmesna plošča (dodatna oprema)
25. Adapter za baterijski sklop (dodatna oprema)
26. Navodila za uporabo

Simboli na izdelku

OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma

smrt uporabnika ali drugih. Bodite previdni in uporabljajte izdelek pravilno.

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

Poskrbite, da so osebe in živali na varni razdalji od delovnega območja.

Pazite na leteče in odbite predmete.

Opozorilo: Roke in noge držite stran od vrtljivega rezila.

Opozorilo: Z rokami in nogami ne segajte v območje premikanja vrtljivih delov.

Pred popravili ali vzdrževalnimi deli odstranite varnostni ključ.

Okoljska oznaka. Izdelek in njegova embalaža ne sodita med gospodinjske odpadke. Treba ga je reciklirati v odobrenem zbirnem

centru za električno in elektronsko opremo.

Izdelek je skladen z veljavnimi direktivami ES.

Izdelek je v skladu z veljavnimi direktivami ZK.

Izdelek je skladen z veljavnimi direktivami Evrazijske carinske unije.

Izdelek je skladen z veljavnimi direktivami UkrSEPRO.

Izdelek je skladen z veljavnimi direktivami RCM. Velja samo za AU/NZ.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnični podatki

Zaščiten pred pljuski vode.

Zagonski postopek: pritisnite gumb za VKLOP/IZKLOP, sprostite blokado vžiga, in ročico zavore motorja potisnite navzdol.

Za zaustavitev sprostite motorno zavorno ročico.

Počasi

Hitro

Bralna koda

Opomba: Ostali simboli in oznake na izdelku se nanašajo

na zahteve za certifikacijo, ki veljajo za nekatere trge.

Nalepke na izdelku

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, će obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.

- Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.

- Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v določeni situaciji, prenehajte z delom in se pogovorite s prodajalcem Husqvarna.

- Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

- Stroj redno čistite. Pozorno preberite znake in nalepke.

• Naprave ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili. Lokalni predpisi lahko omejujejo starost delavca
• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil.

To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.

• Izdelka ne uporabljajte, če je poškodovan.
• Izdelka ne spreminjajte ali uporabljajte, če obstaja možnost, da so ga spremenile tretje osebe.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni.
• Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo

in poškodujejo osebe in ostale predmete. Opazovalci in živali naj bodo na varni razdalji od izdelka.

• Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v vlažnih ali mokrih okoljih, vas bo to utrudilo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga.
• Bodite pozorni na osebe, predmete in situacije, ki lahko preprečijo varno obratovanje izdelka.
• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.
• Košnja trave na pobočju je lahko nevarna. Ne kosite po izjemno strmih naklonih. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 15°.
• Pri spreminjanju smeri na naklonih bodite izjemno previdni. Izdelek uporabljajte prečno na pobočje. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadar se približujete kotom in

predmetom, ki omejujejo pogled.

Varnost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila.
• Uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani 749.
  • V zasilnem primeru morate znati motor hitro izklopiti.
• Izdelka ne uporabljajte dežju ali visoki vlagi. Nevarnost električnega udara se poveča, če v izdelek vdre voda.
• Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo lahko odleti in povzroči poškodbe.

• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti.

• Če rezilo trči ob predmet ali začutite vibracije, izdelek nemudoma izklopite.
  Zaustavite motor, izvlecite varnostni ključ in odstranite baterijo. Preglejte, ali je izdelek morda poškodovan. Poškodbe popravite ali pa popravilo prepustite pooblaščenemu serviserju.

• Ročice zavore motorja nikoli ne pritrdite trajno na ročaj, ko motor deluje.

• Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju obe roki. Roke in noge držite stran od vrtljivih rezil.
• Pri delujočem motorju izdelka nikoli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, najprej zaustavite motor, nato izvlecite varnostni ključ in odstranite baterijo.

• Med uporabo izdelka ne hodite vzvratno.

• Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta.

• Pri delujočem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
• Pred spreminjanjem višine reza ustavite motor. Ne izvajajte nastavitev, ko motor deluje.
• Izdelek z delujočim motorjem morate imeti vedno na očeh. Izklopite motor in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.
• Oblečene imejte trpežne, dolge hlače.

- Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Ne odstranjujte in ne spreminjajte varnostnih naprav.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.

Preverjanje pokrova rezila

Pokrov rezila zmanjšuje moč vibracij v izdelku in zmanjšuje nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

- Preglejte pokrov rezila in se prepričajte, da nima poškodb, kot so razpoke.

Varnostni ključ

Varnostni ključ je pod pokrovom baterije. Varnostni ključ skrbi

za povezavo baterije, ki napaja motor.

Preverjanje varnostnega ključa

Varnostni ključ skrbi za povezavo baterije, ki napaja motor.

- Zaženite in zaustavite motor. Če varnostni ključ deluje pravilno, se motor zažene samo, če je v varnostno ključavnico vstavljen ključ.

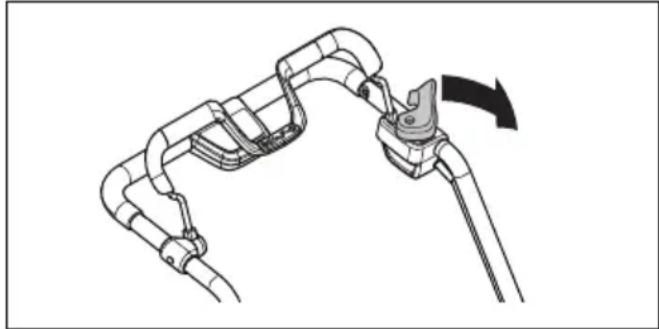

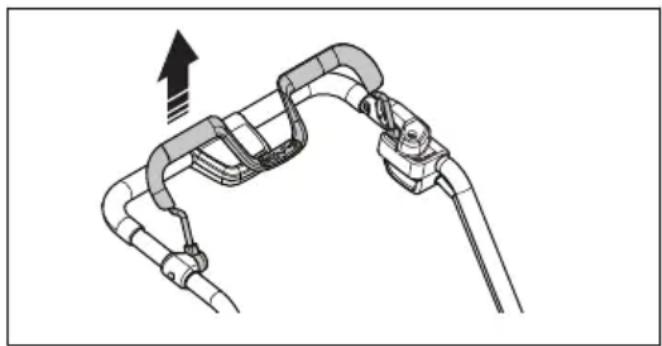

Motorna zavorna ročica

Zavorna ročica motorja izklopi motor. Ko spustite zavorno ročico motorja, se motor ustavi.

Za preverjanje motorne zavore morate motor zagnati, potem pa ročico zavore motorja sprostiti. Če se motor ne izklopi v 3 sekundah, mora izdelek preveriti pooblaščeni serviser Husqvarna, ki mora nato nastaviti motorno zavoro.

Preverite blokado vžiga in se prepričajte, da onemogoča zagon motorja.

1. Ročico motorne zavore potisnite v smer ročaja. Blokada vžiga ustavi premikanje.
2. Blokado vžiga potisnite ven.

1. Sprostite gumb blokade vžiga in se prepričajte, da se vrne v izhodiščni položaj.

Varna uporaba baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Kot vir napajanja uporabljajte akumulatorske baterije Husqvarna; samo za povezane izdelke Husqvarna. Za preprečevanje poškodbaterije ne uporabljajte za napajanje drugih naprav.

• Ne uporabljajte baterij za enkratno uporabo.

• Nevarnost električnega udara. Poli baterije ne smejo priti v stik s ključi, kovanci, vijaki ali drugimi kovinskimi deli. To lahko povzroči kratek stik baterije.
  • V zračne reže baterije ne vstavljajte predmetov.

• Baterije ne izpostavljajte neposredni sončni svetlobi, vročini ali odprtemu ognju. Baterija lahko eksplodira in povzroči opekline in/ali kemične opekline.
• Baterije ne izpostavljate dežju in vlagi.
• Baterije ne izpostavljajte mikrovalovom in visokemu tlaku.
• Baterije ne poskušajte razstaviti ali odpreti.
• Če baterija pušča, pazite, da tekočina ne pride v stik s telesom ali očmi. Če ste se tekočine dotaknili, območje očistite z obilo vode in poiščite zdravniško pomoč.
• Baterijo uporabljajte v okolju s temperaturami med -10^ in 40^ .
• Baterije ali polnilnika nikoli ne čistite z vodo. Glejte Čiščenje baterije in baterijskega polnilnika na strani 765.
• Ne uporabljajte poškodovanih ali pokvarjenih baterije.

- Baterije med skladiščenjem ne smejo priti v stik s kovinskimi predmeti, na primer žeblji, kovanci ali nakitom.

Varna uporaba polnilnika baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za polnjenje nadomestnih baterij Husqvarnauporabljajte samo polnilnike baterij QC.
• Nevarnost električnega udara ali kratkega stika. V zračne reže polnilnika ne vstavljajte predmetov. Polnilnika baterije ne poskušajte razstaviti. Poli na polnilniku se ne smejo dotikati kovinskih predmetov. Uporabljajte homologirano omrežno vtičnico.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo

nevarnost resnih ali smrtnih poškodb.

• Redno preverjajte, da napajalni kabel polnilnika ni poškodovan in ni napokan.
• Polnilnika baterije ne dvigujte za napajalni kabel. Polnilnik baterije odklopite iz stenske vtičnice tako, da povlečete vtič. Nikoli ne vlecite za napajalni kabel.
• Pazite, da se napajalni kabel in kabelski podaljški ne dotaknejo vode, olja in ostrih robov. Kabli ne smejo biti preščipnjeni med vrata, ograje in podobne dele. Zaradi tega je lahko polnilnik pod napetostjo.
• Polnilnika baterije nikoli ne čistite z vodo.
• Polnilec baterije lahko uporabljajo otroci, stari 8 let in več, ter osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, će so pri tem pod nadzorom ali jih o varni uporabi ter morebitnih nevarnostih poduči odgovorna oseba. Otroci se s polnilnikom ne smejo igrati. Otroci naprave brez nadzora ne smejo čistiti, ali opravljati običajnih

uporabnikovih vzdrževalnih posegov.

• V baterijskem polnilniku ne polnite baterij za enkratno uporabo.
• Polnilnika baterije ne uporabljajte v bližini gorljivih materialov ali materialov, ki povzročajo korozijo. Ne pokrivajte polnilnika baterije. V primeru dima ali požara izvlecite vtič polnilnika baterije.
• Ne uporabljajte poškodovanega ali pokvarjenega polnilnika baterije.
• Baterijo polnite le v zaprtih prostorih z dobrim prezračevanjem, kjer je zaščitena pred neposredno sončno svetlobo. Baterijske enote ne polnite v stiku z vodo ali vlago.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred vzdrževanjem izdelka odstranite varnostni ključ.
• Vzdrževalna dela opravljajte pravilno in tako podaljšajte življenjsko dobo izdelka ter

zmanjšajte nevarnost nesreč. Pooblaščeni serviser naj opravi popravila, za katera je zahtevano profesionalno osebje. Za več informacij se obrnite na najbližjega servisnega zastopnika.

- Vzdrževalna dela opravite tako, kot piše v teh navodilih za uporabo.

- Pri delu z rezalno opremo morate nositi močne zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

- Za najboljše in najvarnejše delovanje morajo biti rezalni robovi ostri in čisti.

- Izdelek naj redno preverja in po potrebi nastavlja

ter popravlja pooblaščena servisna delavnica.

- Zamenjajte poškodovane, obrabljene ali zlomljene dele.

- Upoštevajte navodila za zamenjavo dodatne opreme. Uporabljajte samo dodatno opremo, ki jo odobri proizvajalec.

- Ko izdelka ne uporabljate, morate izdelek, baterijo in polnilnik baterije hraniti ločeno v suhem, zaprtem in zaklenjenem prostoru. Otroci in osebe, katerim uporaba ni dovoljena, ne smejo imeti dostopa do izdelka, baterije ali polnilnika baterije.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

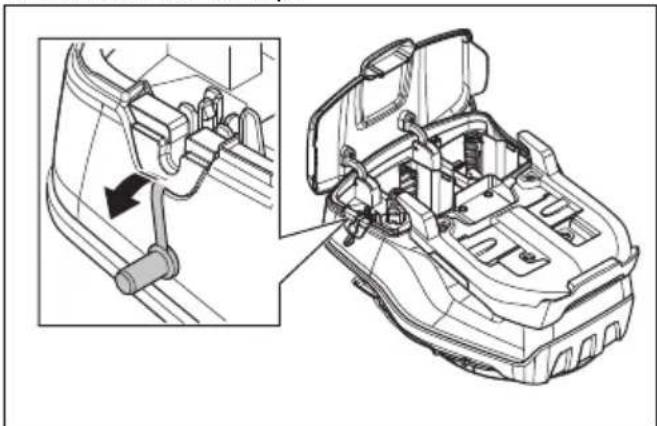

Namestitev in odstranitev baterijskega sklopa (dodatna oprema)

1. S pokrova motorja odstranite 4 gumijaste pokrovčke in 4 vijake.

1. Odprite pokrov za baterijo.

2. Odstranite baterijo v reži 1.

1. Odstranite tesnilni čep.

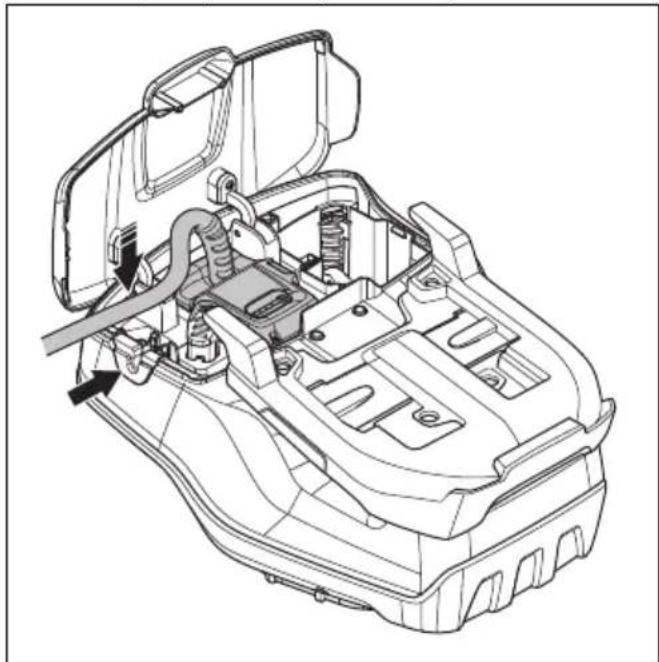

1. Kabel baterijskega vmesnika vstavite skozi odprtino tesnilnega čepa. Kabel pritrdite s sponko.

1. Kabel baterijskega vmesnika pritrdite na ročaj s 3 trakovi.

1. Če želite odstraniti baterijski sklop, sledite temu postopku v obratnem vrstnem redu.

OPOZORILO: Kabla na ročaj ne pritrdite preveč ohlapno. Kabel se lahko sname z ročaja in vas poškoduje.

Nastavitev ročaja (LC 551iV)

1. Sprostite spodnja gumbna vijaka.

2. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnji del utorov.

1. Višino ročice prestavite v enega od 2 razpoložljivih položajev.

2. Premaknite gumbna vijaka do konca navzgor proti ročici, da zaslišite klik.

CLICK!

1. Popolnoma zategnite gumbne vijake.

Namestitev ročice (LB 548i, LB 553iV)

1. S plošče na zgornjem ročaju odstranite matico ročaja in podložko.

2. Zgornji ročaj namestite na vrh spodnjega ročaja.

POZOR: Prepričajte se, da žice niso zataknjene ali poškodovane.

1. Pritrdite podložko in ročico za nastavitev ročaja.

1. Kadar izdelek uporabljate v bližini stene, ročaj obrnite na stran tako, da je v dobrem položaju za delo.

Namestitev zbiralnika za travo (LC 551iV)

1. Ogrodje zbiralnika za travo vstavite v vrečo za travo tako, da je trdi del vrečke na dnu. Ročaj ogrodja zbiralnika za travo mora biti vedno na vrhu.

1. Dvignite zadnji pokrov.
2. Zbiralnik za travo pritrdite na zgornji rob ohišja.
3. Vstavite spodnji del zbiralnika za travo v izpustni kanal za travo.

Namestitev vložka za mulčenje (dodatna oprema LC 551iV)

1. Privzdignite zadnji pokrov in odstranite zbiralnik za travo.
2. Vložek za mulčenje vtaknite v izpustni kanal.

Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.
- Informacije o izdelku, delih in servisu ter pomoč.

Začetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ je storitev v oblaku, ki upravljavcu komercialne skupine strojev omogoča pregled nad vsemi izdelki. Pogoj je uporaba senzorja Husqvarna Fleet Services™ na izdelku. Izdelek je pripravljen na vgradnjo senzorja Husqvarna Fleet Services™. Za več informacij o storitvi Husqvarna Fleet Services™, glejte www.husqvarna.com.

Priprava senzorja (dodatna oprema)

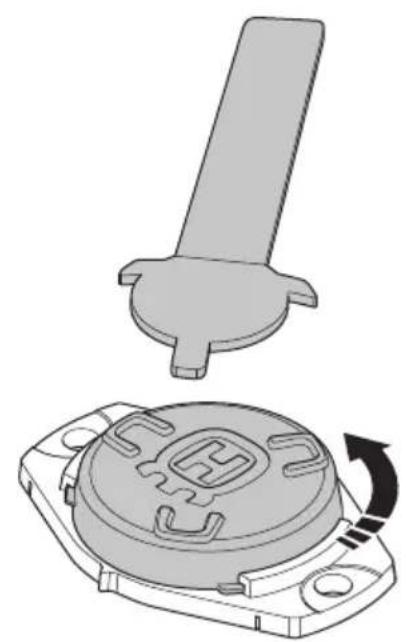

1. S ključem senzorja odprite pokrov senzorja.

1. Prenesite aplikacijo Husqvarna Fleet Services ^TM .
2. Prijavite se v aplikacijo Husqvarna Fleet Services ^TM .
3. Seznanite naprave. Glejte Seznanjanje aplikacije in izdelka na strani 757

Seznanjanje aplikacije in izdelka

1. Prijavite se v aplikacijo Husqvarna Fleet Services ^TM .
2. V aplikaciji izberite svoj izdelek.
3. Z mobilno napravo skenirajte kodo za senzorjem, da ga namestite v napravo.

Opomba: Izdelek je treba z aplikacijo seznaniti samo enkrat.

Namestitev senzorja

1. Prepričajte se, da je senzor povezan z aplikacijo Husqvarna Fleet Services™ . Glejte Seznanjanje aplikacije in izdelka na strani 757.

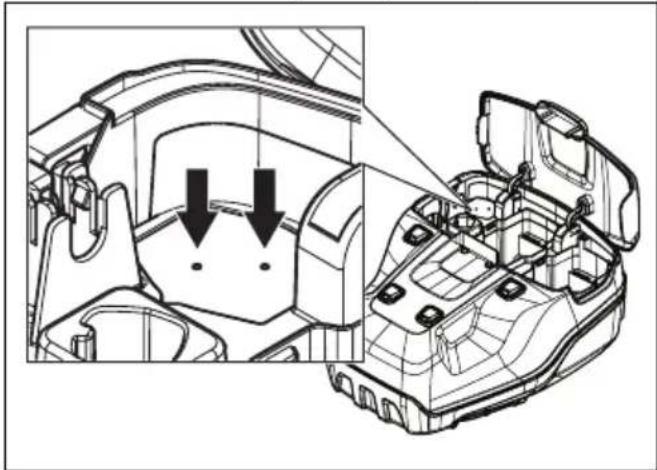

2. Ob oznaki v reži v ohišju izvrtajte 2 odprtini.

Opomba: Velikost odprtin se mora ujemati s kovicami, ki so priložene senzorju.

1. S kleščami odstranite zunanje izvrtine na reži senzorja.

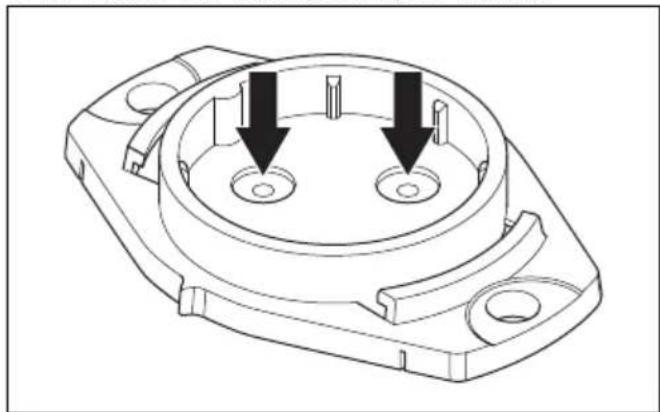

1. Ob oznaki v reži senzorja izvrtajte 2 odprtini.

1. Poravnajte režo senzorja z režo ohišja.

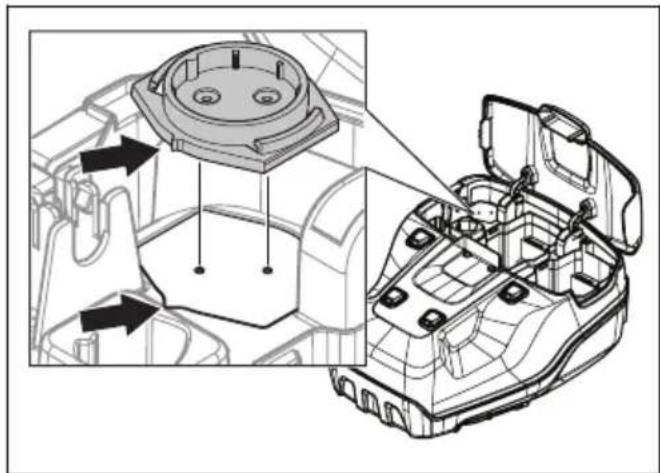

1. S kovicami pritrdite režo senzorja.

2. Senzor namestite v režo senzorja. Poravnajte belo oznako na senzorju z oznako na reži senzorja.

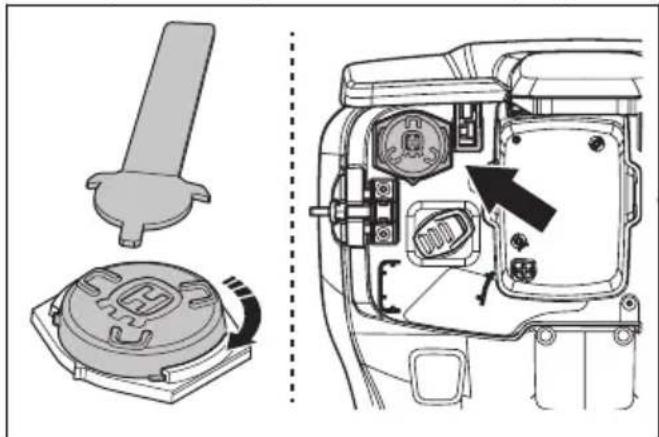

1. Zaprite pokrov senzorja in ga zaklenite s ključem senzorja. Pazite, da bo zgornji del črke "H" za Husqvarna usmerjen stran od varnostnega ključa.

Nastavitev kosilnice v delovni položaj (LC 551iV)

1. Ročaj dvignite v navpičen položaj.

1. Premaknite gumbna vijaka do konca navzgor proti ročici, da zaslišite klik.

CLICK!

1. Popolnoma zategnite gumbne vijake.

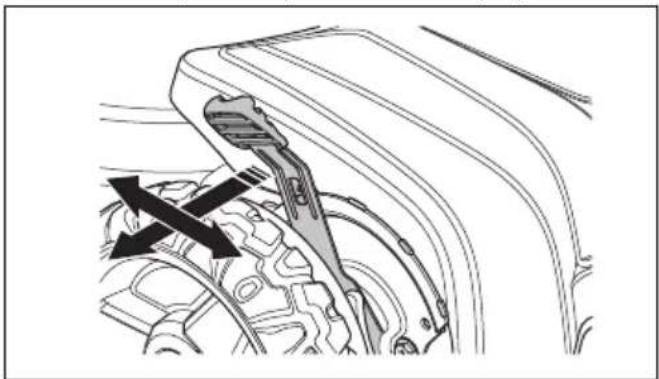

Nastavitev višine košnje (LB 548i, LC 551iV)

Košnjo lahko nastavite na 6 višin.

1. Višino košnje dvignete tako, da ročico za nastavitev višine reza potisnite proti kolesu in nazaj.
2. Višino košnje spustite tako, da ročico za nastavitev višine reza potisnite proti kolesu in naprej.

Košnjo lahko nastavite na 5 višin.

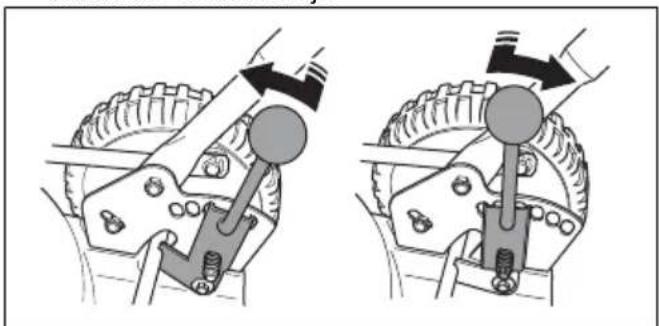

1. Povlecite ročico za nastavitev višine košnje nazaj, da povečate višino rezanja.
2. Potisnite ročico za nastavitev višine košnje naprej, da znižate višino rezanja.

OPOZORILO: Pred uporabo baterije morate prebrati in razumeti poglavje o varnosti. Prebrati in razumeti morate tudi navodila za uporabo, ki so priložena bateriji in polnilniku.

Stanje baterije

Na zaslonu je prikazana preostala napolnjenost baterije in podatki o morebitnih težavah z baterijo. Napolnjenost baterije je prikazana še 5 sekund po izklopu naprave ali pritisku gumba indikatorja baterije. V primeru napake sveti na bateriji opozorilni indikator. Glejte Baterija na strani 766.

1 2 3 4

Indikatorji LED	Stanje baterije
Vsi indikatorji LED svetijo Polna napolnjenost (75–100 %)
Svetijo indikatorji LED 1, 2 in 3	50–75-odstotna napolnjenost
Svetita indikatorji LED 1 in 2	25–50-odstotna napolnjenost
Sveti indikator LED 1 0–25-odstotna napolnjenost
Indikator LED 1 utripa Baterija je prazna. Napolnite baterijo.

Polnjenje baterije

Baterijo pred prvo uporabo napolnite. Baterija je ob dobavi napolnjena na 30 %.

Opomba: Baterijski polnilnik mora biti priključen na napetost in frekvenco, ki sta navedena na tipski ploščici.

Če je temperatura baterije višja od 50 °C, se ne polni. Polnilnik baterije pred polnjenjem zniža temperaturo baterije.

1. En konec napajalnega kabla vstavite v konektor v polnilniku baterije.
2. Drugi konec napajalnega kabla polnilnika priklopite v primerno ozemljeno električno vtičnico. Indikator LED na polnilniku baterije enkrat utripne zeleno.

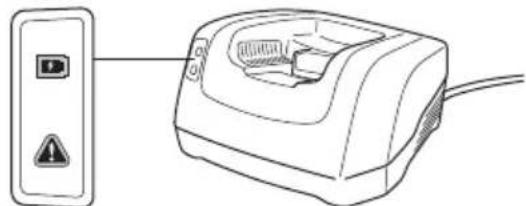

1. Baterijo vstavite v polnilnik baterije. Zeleni indikator na polnilniku se vklopi, ko je baterija pravilno vstavljena v polnilnik.

1. Ko se vsi indikatorji LED na bateriji vklopijo, je baterija popolnoma napolnjena. Baterijo polnite največ 24 ur.
2. Polnilnik baterije iz stenske vtičnice izvlecite za vtič, ne za kabel.
3. Odstranite baterijo iz polnilnika.

Stanje napolnjenosti baterije

Litij-ionske baterije Husqvarna lahko polnite in uporabljate pri vseh nivojih napolnjenosti. Baterija se ne poškoduje. Napolnjenost popolnoma napolnjene baterije ne pada, če jo pustite v polnilniku.

Indikatorji LED	Stanje napolnjenosti
Indikator LED 1 utripa 0–25	%
LED 1 sveti, LED 2 utripa 2	5–50 %
LED 1 in 2 svetita, LED 3 utripa	50–75 %
LED 1, 2 in 3 svetijo, LED 4 utripa	75–100 %
LED 1, 2, 3 in 4 svetijo Polna napolnjenost

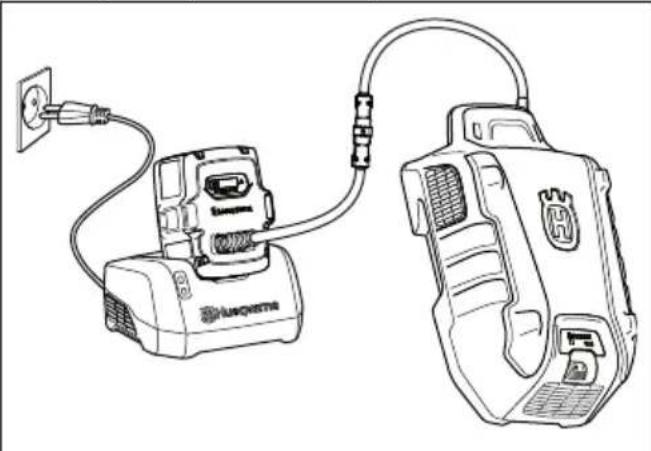

Polnjenje baterijskega sklopa

Opomba: Baterijo pred prvo uporabo napolnite. Nova baterija je napolnjena samo 30-odstotno.

1. Prepričajte se, da je baterija suha.
2. Baterijski sklop vstavite v adapter.

1. Adapter vstavite v baterijski polnilnik.
2. Na baterijskem polnilniku mora zasvetiti zeleni indikator polnjenja. To pomeni, da sta adapter in baterijski sklop pravilno priključena.

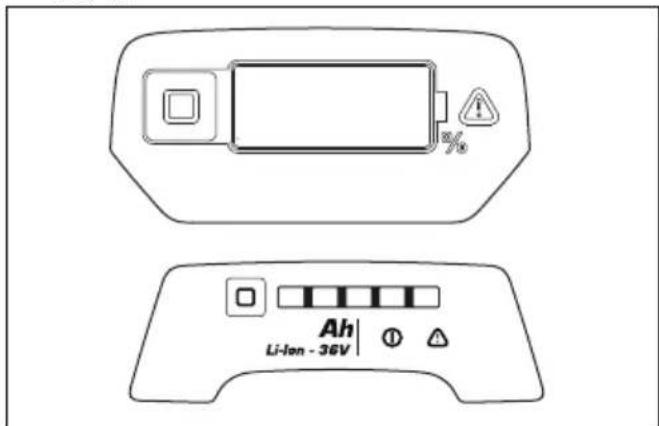

1. Baterija je popolnoma napolnjena. ko svetijo vsi indikatorji na bateriji in je na adapterju prikazano 100 %.

% Ah Li-Ion - 36V

Adapter prikazuje stanje napolnjenosti v korakih po 1 %. Na začetku polnjenja so možna majhna odstopanja.

1. Odklopite polnilnik baterije iz stenske vtičnice tako, da izvlečete vtič. Ne vlecite kabla.
2. Vzemite adapter iz baterijskega polnilnika.
3. Iz adapterja vzemite baterijski sklop.

Opomba: Če želite več informacij, glejte priročnika za baterijski sklop in baterijski polnilnik.

Zagon izdelka

1. Dvignite pokrov za baterijo.
2. Napolnjeno baterijo vstavite v režo 1 pod pokrovom baterije. Za daljše delovanje v režo 2 vstavite drugo napolnjeno baterijo.
3. Odklopite varnostni ključ z držala za varnostni ključ.
4. Varnostni ključ potisnite v varnostno ključavnico.

1. Ostanite za izdelkom.

2. Pritisnite gumb za VKLOP/IZKLOP na krmilni plošči. Zaslon se vklopi.

3. Sprostite blokado vžiga.

- Povlecite pogonsko ročico proti ročaju za sprostitev pogona.

- S pritiskanjem + in - na krmilni plošči je mogoče nastaviti hitrost pogona v 4 korakih.

- Sprostite pogonsko ročico, da izklopite pogon, npr. ko ste blizu ovire.

Za pogon koles (LB 553iV)

1. Zaženite izdelek, glejte Zagon izdelka na strani 761.

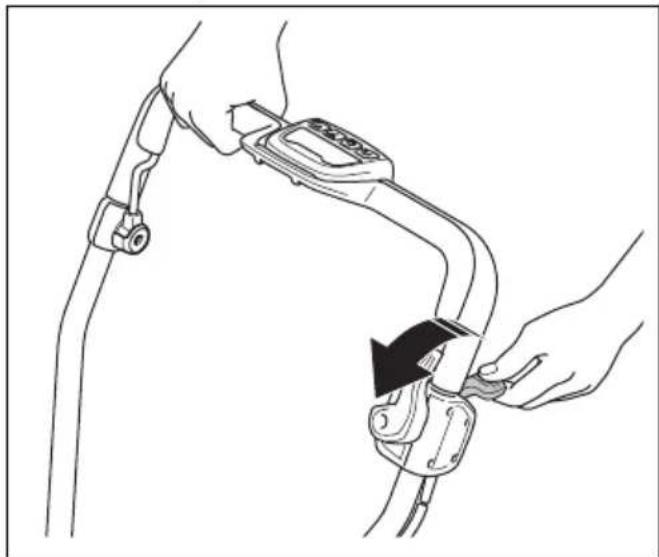

2. Krmilno ročico za vožnjo povlecite navzgor za začetek vožnje.

1. Pritisnite gumba + in –na krmilni plošči za nastavitev hitrosti vožnje.

1. Krmilno ročico za vožnjo potisnite navzdol za izklop pogona, denimo, ko ste blizu ovire.

• Sprostite blokado vžiga.
• Krmilno ročico za vožnjo povlecite navzgor.
• Pridržite krmilno ročico za vožnjo in premaknite izdelek.
• Sprostite krmilno ročico za vožnjo in izklopite blokado vžiga za nadaljevanje delovanja.

Uporaba funkcije SavE

Izdelek je opremljen s funkcijo varčevanja z baterijo (SavE), ki omogoča daljši čas delovanja.

1. Pritisnite gumb SavE (A) za začetek izvajanja funkcije. Znak SavE (B) na zaslonu se vklopi.

2. Znova pritisnite gumb SavE, će želite funkcijo izklopiti. Znak SavE (B) na zaslonu se izklopi.

1 2 e A B

Opomba: Funkcija SavE se samodejno izklopi, će je zaradi pogojev tal potrebna večja moč. Funkcija SavE se znova samodejno zažene, ko pogoji tal to dopuščajo.

Funkcija PowerBoost

Ko izdelek kosi dolgo ali mokro travo, motor samodejno poviša število vrtljajev. Ko funkcija PowerBoost ni potrebna, motor samodejno preklopi v standardni način, da se prihrani čas baterije.

Ugašanje motorja

Med delovanjem izdelka se lahko rezilo in motor začasno ustavita zaradi ovir, kot je zagozdena trava pod pokrovom rezila. Če se to zgodi in držite zavorno ročico motorja potisnjeno navzdol, se izdelek samodejno znova zažene. Če se izdelek ne zažene znova v 5–10 sekundah, boste morda morali očistiti pod pokrovom rezila. Glejte Čiščenje izdelka na strani 765.

OPOZORILO: Če se motor zaustavi, se izdelek poskuša v 5–10 sekundah samodejno znova zagnati. Počakajte najmanj 15 sekund, preden preverite pokrov rezila.

OPOZORILO: Preden preverite pokrov rezila, sprostite zavorno ročico motorja, obrnite varnostni ključ v položaj 0, odstranite baterijo in počakajte najmanj 5 sekund. Če se ovira odstrani in se izdelek nenamerno zažene, obstaja nevarnost telesnih poškodb.

Izklop izdelka

Izdelek se samodejno izklopi po 3 minutah mirovanja.

1. Za izklop motorja sprostite ročico motorne zavore.

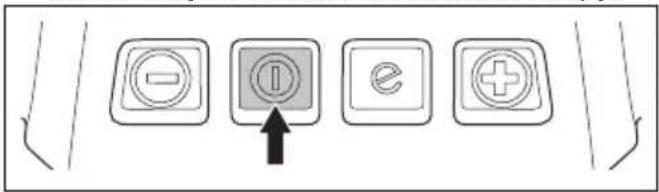

1. Pritisnite gumb za VKLOP/IZKLOP na krmilni plošči. Vsi indikatorji LED in znaki na zaslonu se izklopijo.

1. Varnostni ključ odstranite iz varnostne ključavnice in ga vstavite v držalo varnostnega ključa.

Kako doseči dober rezultat

- Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav tako porabi manj energije kot topo rezilo.

• Ne odrežite več kot tretjino dolžine travnih bilk. Najprej kosite z visoko nastavitvijo višine košnje. Preglejte rezultat in nastavite višino košnje na ustrezno višino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile črte.
• Pokrov kosišča mora biti čist. Obloge iz trave in umazanije na notranji strani pokrova kosišča lahko zmanjša učinkovitost košnje. Glejte Čiščenje izdelka na strani 765.

Košnja brez nameščenega zbiralnika za travo ali vložka za mulčenje (LC 551iV)

1. Privzdignite zadnji pokrov in odstranite zbiralnik za travo.
2. Če sta nameščena vložek za mulčenje in rezilo za mulčenje, ju odstranite.
3. Pred uporabo izdelka zaprite zadnji pokrov.

Ko uporabljate izdelek, poteka izmet pokošene trave pod zadnjim pokrovom.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblaščen serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica.

Za več informacij glejte www.husqvarna.com.

Urnik vzdrževanja

Izračunani intervali vzdrževanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, će izdelka ne uporabljate vsakodnevno.

Za vzdrževalne posege, označene z zvezdico *, glejte Varnostna navodila za uporabo na strani 749.

	Pri vsaki uporabi	Mesečno	Vsako sezono
Opravite splošen pregled. X
Očistite zaščitne pokrove menjalnika Prepričajte se, da na motorju ni trave. X
Preverite blokado vžiga. * X
Prepričajte se, da varnostne naprave izdelka niso poškodovane. * X
Preverite, ali je zbiralnik za travo obrabljen ali dotrajan. X
Preverite rezalno opremo. X
Preglejte pokrov rezila. * X
Preverite ročico motorne zavore. * X
Prepričajte se, da gumb za VKLOP/IZKLOP deluje pravilno in ni pokvarjen. X
Preverite, ali je baterija poškodovana. X
Preverite napolnjenost baterije X
Prepričajte se, da gumba za sprostitev na bateriji delujeta pravilno in omogočata pravilen zaklep baterije v izdelku.	X
Očistite odprtine za dovod zraka. Prepričajte se, da na odprtinah za dovod zraka ni trave ali umazanije.	X
Preverite, ali je polnilnik baterije poškodovan, in se prepričajte, da pravilno deluje.		X
Očistite pod zaščitnim pokrovom (LC 551iV, LB 553iV). X
Preverite povezave med baterijo in izdelkom. Preverite tudi povezave med baterijo in polnilnikom baterije.			X

Izvajanje splošnih pregledov

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.
• Prepričajte se, da kabli na izdelku niso v položaju, v katerem bi se lahko poškodovali.

Zamenjava rezil

a) Če zamenjate rezilo ali nosilec rezila, zamenjajte tudi vijak rezila, vzmetno podložko in torno podložko.

1. Preverite motorno gred in se prepričajte, da ni zvita.
2. Ko pritrdite novo rezilo, usmerite nagnjene strani v smer pokrova rezila.

1. Prepričajte se, da je rezilo poravnano s središčem motorne gredi.

OPOZORILO: Uporabljajte zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Čiščenje izdelka

- Plastične dele čistite s čisto in suho krpo.

• Izdelka ne čistite z vodo. Voda lahko vdre v baterijo ali motor in povzroči kratki stik ali poškoduje izdelek.
• S krtačo odstranite listje, travo in umazanijo.
• Odstranite zaščitni pokrov in s krtačo očistite travo z notranje strani zaščitnega pokrova.

Čiščenje baterije in baterijskega polnilnika

OPOZORILO: Baterije ali polnilnika nikoli ne čistite z vodo.

OPOZORILO: Izdelka ne čistite s kemičnimi snovmi.

• Pred vstavljanjem baterije v polnilnik baterije se prepričajte, da sta baterija in polnilnik baterije čista in suha.
• Pola baterije očistite s stisnjenim zrakom ali za čiščenje uporabite mehko in suho krpo.
• Površine baterije in polnilnika očistite z mehko in suho krpo.

OPOZORILO: Preprečite neželen vklop tako, da izvlečete varnostni ključ, odstranite baterijo in počakate vsaj 5 sekund.

OPOZORILO: Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poškodovana oziroma razpokana. Če je rezalna oprema poškodovana, jo zamenjajte.
2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brušenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro in se izdelek ustavi, zamenjajte poškodovano rezilo. Pooblaščena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Odpravljanje težav

Baterija

LED na bateriji Vzrok Rešitev
Zeleni indikator LED utripa	Napetost baterije je prenizka. Napolnite baterijo. Glejte strani 759.	Polnjenje baterije na
Indikator LED za napa-ko utripa.	Napolnjenost baterije je nizka. Napolnite baterijo. Glejte	Baterija na strani 766.
	Temperatura v delovnem okolju je previsoka ali prenizka.	Baterijo uporabljajte v okolju s temperaturami med -10 °C in 40 °C.
	Prenapetost. Prepričajte se, ali je napetost omrežja enaka na-petosti, navedeni na tipski ploščici izdelka.
Indikator LED za napa-ko sveti.	Razlika med celicami je prevelika (1 V).	Obrnite se na pooblaščenega servisnega zastopnika.

Polnilnik baterije

LED na polnilniku baterije	Vzrok Rešitev
Indikator LED za napako utripa.	Temperatura v delovnem okolju je previsoka ali prenizka.	Polnilnik baterije uporabljajte v okolju s temperaturami med 5 °C in 40 °C.
Indikator LED za napako sveti.		Obrnite se na pooblaščenega servisnega zastopnika.

Kontrolna plošča

Koda napake (število utripov)	Možne napake Možen postopek
1 Motor je prevroč. Izdelek naj se ohladi. Prepričajte se, da na		menjalniku ni masti. Pokrov menjalnika po potrebi očistite.
5 Število vrtljajev motorja preveč upade in motor se izklopi.		Očistite kosišče in povečajte višino reza. Glejte Nastavitev višine košnje (LB 548i, LC 551iV) na strani 759. Če napake ne morete odpraviti, se obrnite na pooblaščenega servisnega zastopnika.
8 Napolnjenost baterije je nizka. Napolnite baterijo. Glejte		Polnjenje baterijena strani 759.
9 Napaka baterije ali baterija ne oddaja signala.		Baterijo pravilno vstavite v izdelek in preveri-te priključek baterije. Če indikator LED za napako baterije utripa, glejte Baterija na strani 759.
10 Krmilnik motorja je prevroč. Izklopite motor in počakajte, da se ohladi.
Druge napake Če pride do drugih napak, izvlecite varnostni ključ, odstranite baterijo in se obrnite na pooblaščenega serviserja.

Transport skladiščenje in odstranitev

Uvod

OPOZORILO: Nenačrtovan vklop med transportom preprečite tako, da izvlečete varnostni ključ, odstranite baterijo in počakate vsaj 5 sekund.

Nastavitev izdelka v transportni položaj (LC 551iV)

1. Sprostite spodnja gumbna vijaka.
2. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnji del utorov.

• Za vstavljene litij-ionske baterijske enote veljajo zahteve zakonodaje o nevarnem blagu.
• Pri transportu v komercialne namene morate upoštevati posebne zahteve, navedene na pakiranju in nalepkah.
• Pri pripravi izdelka za transport morate upoštevati uredbe za ravnanje z nevarnimi materiali. Veljajo lokalni predpisi.
• Baterijo pri prevozu vedno odstranite.
• Na priključke baterije namestite izolacijski trak in se prepričajte, da se baterija med transportom ne more premikati.
  • Med izdelek pritrdite.

Skladiščenje

• Baterijo pri skladiščenju vedno odstranite.
• Za preprečevanje nesreč baterija med skladiščenjem ne sme biti priklopljena.
• Polnilnik baterije vedno hranite v zaprtem in suhem prostoru.
• Baterijo in polnilnik baterije hranite v zaprtem prostoru, kjer ni vlage ali nevarnosti zamrzovanja.
• Med shranjevanjem baterijo odstranite iz polnilnika.
• Baterijske ne shranjujte na mestu, kjer je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli.
• Baterijo hranite v prostoru s temperaturo med 5 °C in 25 °C, ki je zaščiten pred neposredno sončno svetlobo.
• Polnilnik baterije hranite v prostoru s temperaturo med 5 °C in 45 °C, ki je zaščiten pred neposredno sončno svetlobo.
• Pred dolgotrajnejšim skladiščenjem mora biti baterija napolnjena med 30 % in 50 %.
• Izdelek, baterijo in polnilnik hranite v zaklenjenem prostoru, do katerega otroci in nepooblaščene osebe nimajo dostopa.

- Pred dolgotrajnejšim skladiščenjem izdelek očistite in opravite popoln servis.

Odlaganje

Simboli na izdelku ali njegovi embalaži opozarjajo, da izdelka ne smete obravnavati kot gospodinjskega odpadka. Odnesti ga je treba v ustrezno zbirališče, kjer bodo poskrbeli za recikliranje električnih in elektronskih naprav.

Z zagotavljanjem pravilne obravnave izdelka boste pomagali preprečiti njegov morebiten škodljiv učinek na okolje in ljudi, do katerega bi lahko prišlo, kot posledica nepravilnega upravljanja z odpadki. Podrobnejše informacije o recikliranju tega izdelka lahko dobite v svoji občini, v komunalnem podjetju ali v trgovini, kjer ste ga kupili.

Opis Vrtna kosilnica
Znamka Husqvarna
Vrsta/model LB 548i, LC 551iV, LB 553iV
Identifikacija Serijske številke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Priglašeni organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, je potrdil skladnost z direktivo Sveta 2000/14/ES, postopki ugotavljanja skladnosti: Priloga VI.

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 768.

Huskvarna, 2022-10-14

$$ \Delta s \mathrm {d u} $$

Claes Losdal, Vodja oddelka za razvoj vrtne opreme, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Sadržaj
