BRUKSANVISNING LC 551iV HUSQVARNA

Symboler på produktet

Sikkerhedsanordninger på produktet

Sådan startes produktet

Sådan standses produktet

試験機関：0404, RISE SMP Svensk Maskinprovning AB,

Box 4053, SE-904 03 Umeå, Sweden が評議会指令

Symboler på produktet

Kode som kan skannes

Merk: ∅vrige symboler/ klistremerker angitt på produktet

Etikett på produktet

Sikkerhet i arbeidsområdet

- Hold deg alltid bak produktet när du bruker det.

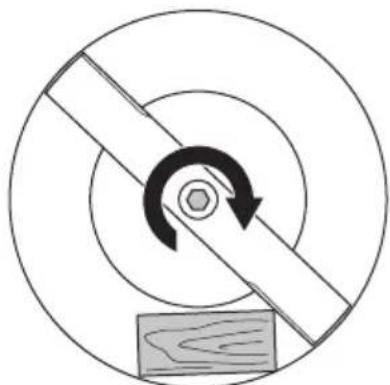

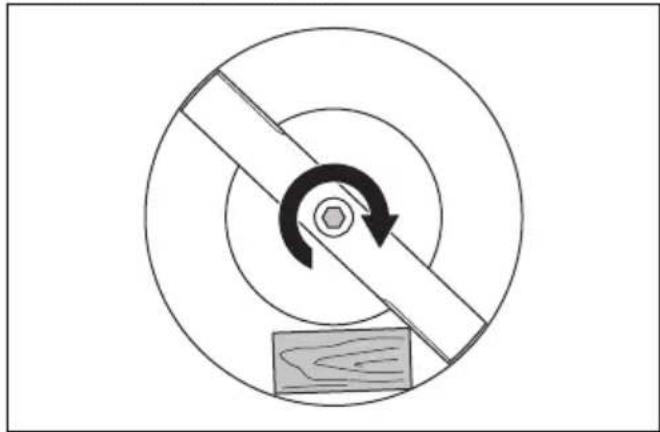

1. Lås kniven med en trekloss.

1. Lås kniven med en trekloss.

Rukovät' motorovej brzdy

Transport, förvaring och kassering.... 829

Tekniska data.... 830

Försäkran om överensstämmelse.... 833

Introduktion

Produktbeskrivning

Produkten är en rotorgräsklippare som styrs av en gående person. På modellerna LB 548i och LB 553iV används BioClip till att klippa gräset för gödning.

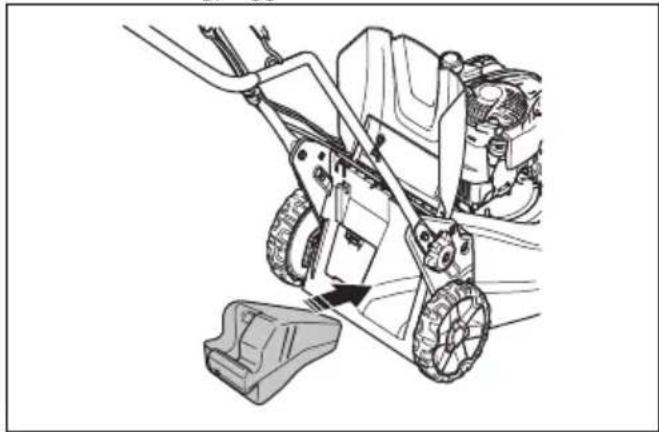

På LC 551iV-modellen samlas gräset upp i en gräsuppsamlare. Du kan ta bort gräsuppsamlaren om

du vill att gräset ska komma ut mitt bak. Anslut ett mulchingkit (tillbehör) för att finfördela gräset till gödning.

Avsedd användning

Använd produkten för att klippa gräs. Använd inte produkten till andra uppgifter.

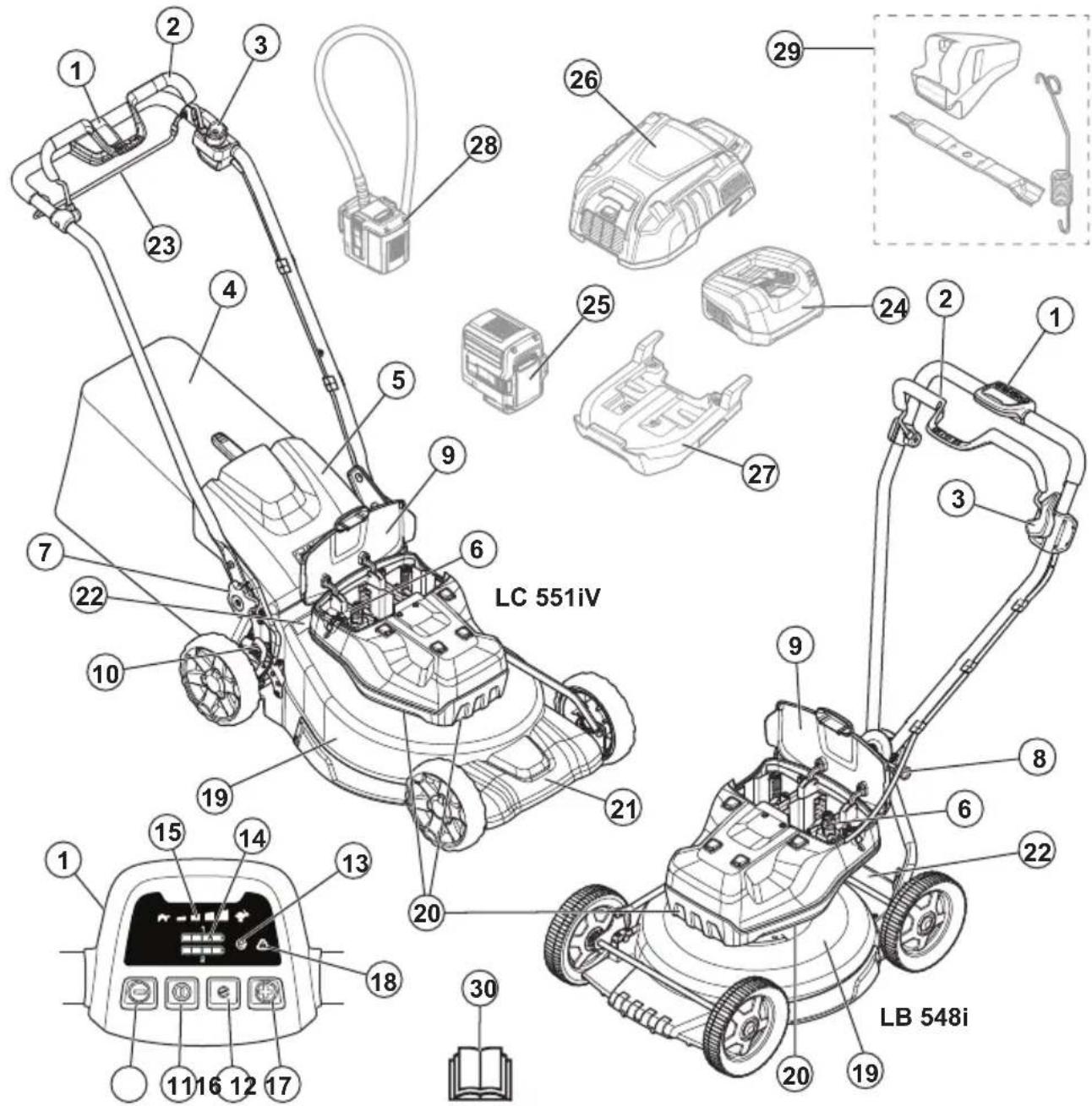

1. Kontrollpanel
2. Motorbromsbygel
3. Startspärr
4. Gräsuppsamlare (LC 551iV)
5. Bakre kåpa (LC 551iV)
6. Säkerhetsnyckel
7. Handtag (LC 551iV)
8. Inställningsspak för handtaget (LB 548i)
9. Batterilucka
10. Klipphöjdsreglage (LC 551iV)
11. ON/OFF-knapp

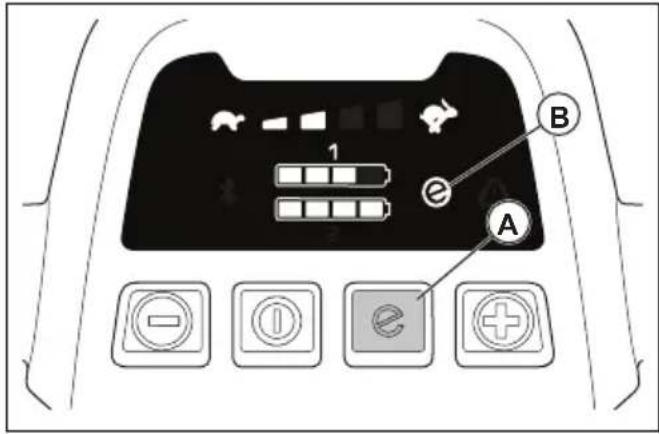

12. Knappen SavE

13. SavE-indikator

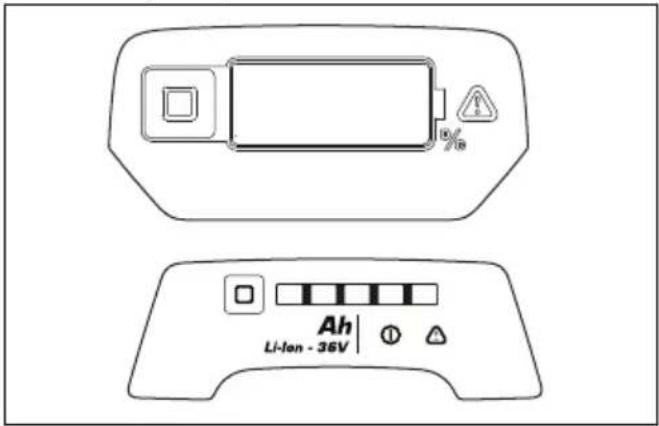

14. Batteriindikator
15. Hastighetsniväindikator
16. Knappen sänka hastighet
17. Knappen öka hastighet
18. Lysdiod för fel
19. Klippkåpa
20. Luftintag
21. Skyddskåpa (LC 551iV)
22. Typskylt
23. Drivbygel (LC 551iV)

24. Batteriladdare (tillbehör)

25. Batteri (tillbehör)

26. Batteripack (tillbehör)

27. Adapterplatta (tillbehör)

28. Batteripackadapter (tillbehör)

29. Mulchingkit (LC 551iV)
30. Bruksanvisning

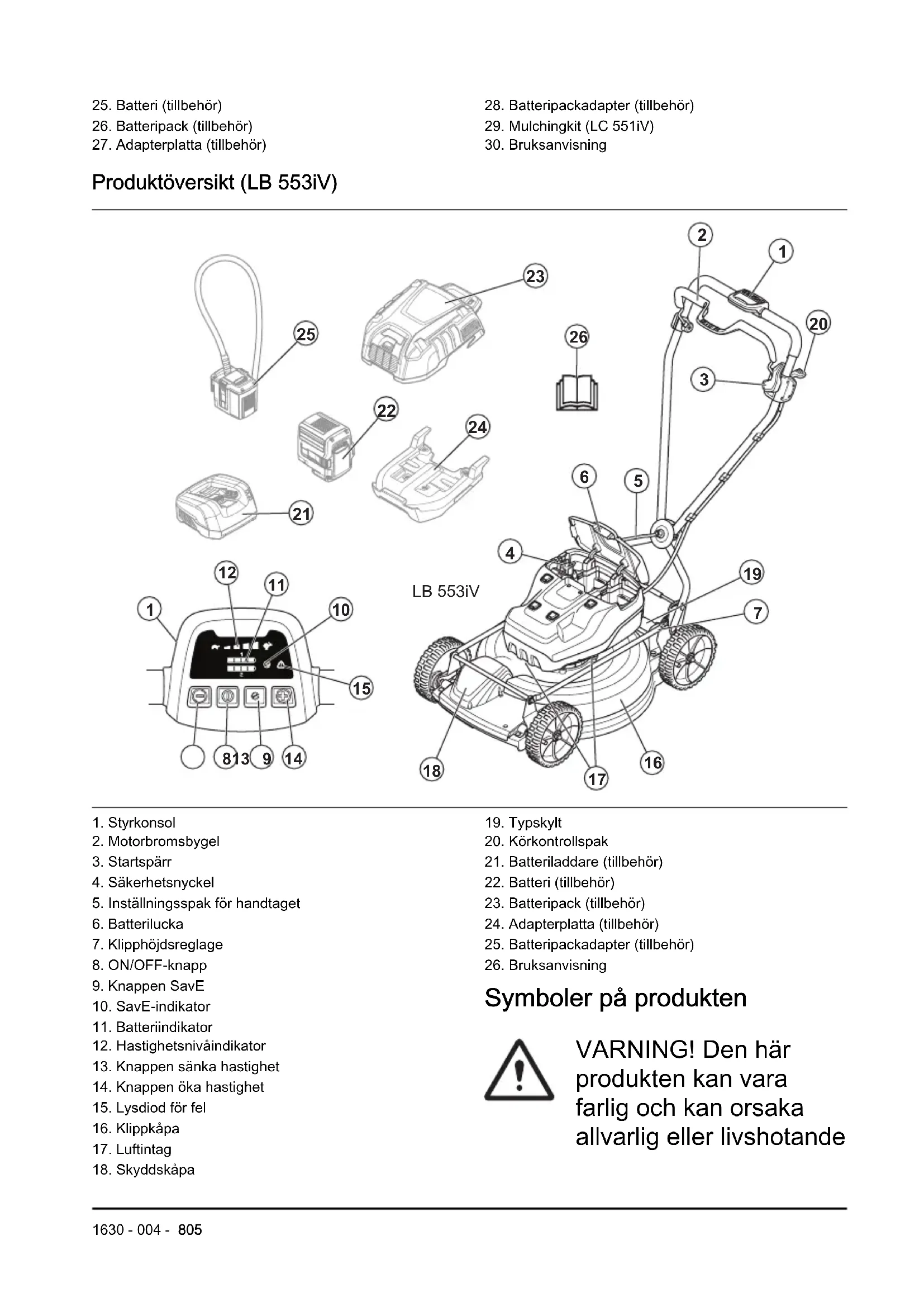

Produktöversikt (LB 553iV)

LB 553iV

1. Styrkonsol
2. Motorbromsbygel
3. Startspärr
4. Säkerhetsnyckel
5. Inställningsspak för handtaget
6. Batterilucka
7. Klipphöjdsreglage
8. ON/OFF-knapp
9. Knappen SavE
10. SavE-indikator
11. Batteriindikator
12. Hastighetsniväindikator
13. Knappen sänka hastighet
14. Knappen öka hastighet
15. Lysdiod för fel
16. Klippkåpa
17. Luftintag

18. Skyddskåpa

19. Typskylt

20. Körkontrollspak
21. Batteriladdare (tillbehör)
22. Batteri (tillbehör)
23. Batteripack (tillbehör)
24. Adapterplatta (tillbehör)
25. Batteripackadapter (tillbehör)
26. Bruksanvisning

WARNING! Den här produkten kan vara farlig och kan orsaka allvarlig eller livshotande

skada för användaren och andra. Var försiktig och använd produkten på rätt sätt.

Läs noggrant igenom bruksanvisningen och se till att du förstår innehållet innan du använder produkten.

Håll alltid människor och djur på säkert avständ från arbetsområdet.

Akta dig för utslungade föremål och rikoschetter.

Varning! Håll händer och fötter borta från den roterande kniven.

Varning! Håll händer och fötter borta från roterande delar.

Ta ur tändningsnyckeln före reparationer eller underhåll.

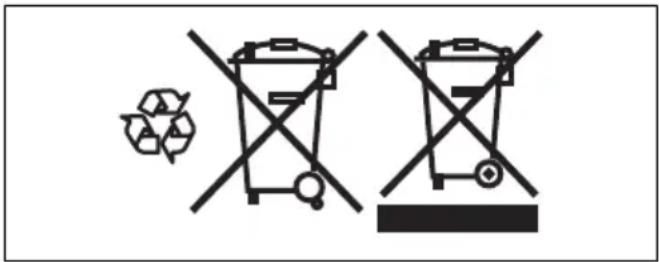

Miljömärkning.Produkte n eller dess förpackning är inte hushållsavfall. Återvinn den vid en godkänd plats för kassering av elektrisk

och elektronisk utrustning.

Produkten överensstämmer med gällande EG-direktiv.

Produkten överensstämmer med gällande brittiska direktiv.

Produkten överensstämmer med gällande direktiv från Eurasiska tullunionen.

Produkten överensstämmer med gällande UkrSEPRO- direktiv.

Produkten överensstämmer med gällande RCM-direktiv. Gäller endast för AU/NZ.

Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens

garanterade ljudeffektnivå anges i Tekniska data på sida 830 och på etiketten.

IPX4

Skyddad mot vattenstänk.

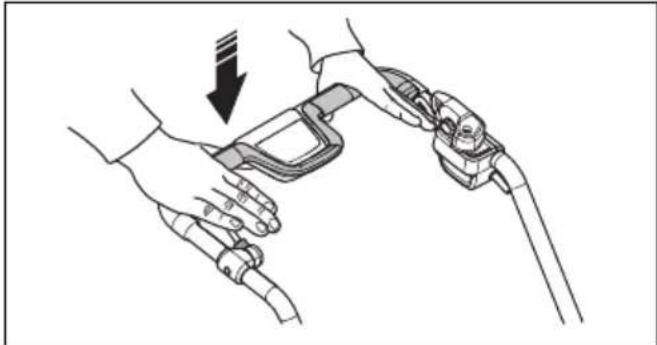

Startprocedur: tryck på PÅ/AV-knappen, lyft på startspärren och tryck ned motorbromsbygeln.

Stoppa genom att släppa motorbromsbygeln.

Långsamt

Snabb

Kod som kan skannas

Notera: Övriga symboler/ etiketter på produkten avser

specifika krav för certifieringar på vissa marknader.

FARA – Håll händer och fötter borta.

Produktansvar

Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt
• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.
• Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter.

• Tänk på att användaren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

• Låt aldrig barn eller personer som inte känner till de här instruktionerna använda produkten. Det kan finnas en åldersgräns för användning enligt lokala föreskrifter.
• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.
• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.
• Använd inte produkten om den är trasig.
• Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra.

Säkerhet i arbetsområdet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Ta bort föremål som grenar, kvistar och stenar från arbetsområdet innan du använder produkten.
• Objekt som slår mot skärutrustningen kan slungas ut och orsaka skador på personer och föremål. Håll alltid människor och djur på säkert avständ från produkten.
• Använd aldrig produkten i dåligt väder, som dimma, regn, hård vind, extrem kyla och risk för blixtnedslag. Det är ansträngande att använda produkten i dåligt väder eller på fuktiga eller våta platser. Dåligt väder kan leda till farliga förhållanden, t.ex. hala ytor.
• Håll utkik efter personer, föremål och situationer som kan förhindra säker användning av produkten.
• Håll utkik efter hinder, som rötter, stenar, grenar, gropar och diken. Långt gräs kan dölja hinder.
• Det kan vara farligt att klippa gräs i sluttningar. Klipp inte alltför branta sluttningar. Använd inte produkten i terräng som lutar mer än 15°.
• Var mycket försiktig när du ändrar riktning i sluttningar. Klipp tvärs över sluttningar. Inte upp och ned.

- Var uppmärksam när du närmar dig dolda hörn och föremål som skymmer sikten.

Arbetssäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter.
• Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 811.
• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.
• Använd inte produkten i regn eller vid blöta förhållanden. Risken för elektriska stötar ökar om vatten kommer in i produkten.
• Använd inte produkten utan att kniven och alla käpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.
• Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln.

En böjd axel orsakar kraftiga vibrationer och risken för att kniven lossnar blir mycket hög.

• Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Stäng av motorn, dra upp säkerhetsnyckeln och ta bort batteriet. Kontrollera om det finns några skador på produkten. Reparera skadorna eller låt en behörig serviceverkstad utföra reparationen.

- Fäst aldrig motorbromsbygeln permanent på handtaget när motorn är igång.

- Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål.

- Håll dig alltid bakom produkten när du använder den.

- Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.

- Luta inte produkten när motorn är igång.

- Var försiktig när du drar produkten bakåt.

- Lyft aldrig upp produkten när motorn är igång. Om du

måste lyfta produkten stänger du av motorn, drar upp säkerhetsnyckeln och tar bort batteriet.

• Gå inte baklänges när du använder produkten.
• Stäng av motorn när du rör dig över områden utan gräs, t.ex. gångar av grus, sten och asfalt.
• Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.
• Stäng av motorn innan du ändrar klipphöjden. Gör aldrig justeringar med motorn igång.
• Lämna aldrig produkten utanför ditt synfält med motorn igång. Stäng av motorn och se till att skärutrustningen inte roterar.

Säkerhetsinstruktioner för drift

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.
• Använd tjockare långbyxor.
• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.
• Ta inte bort och gör inga ändringar på säkerhetsanordningar.
• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din Husqvarna serviceverkstad.

Kontrollera klippkåpan

Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

- Undersök klippkåpan för att se till att där inte finns några skador, t.ex. sprickor.

Säkerhetsnyckel

Säkerhetsnyckeln finns under batteriluckan. Säkerhetsnyckeln kopplar in batteriet som matar motorn med ström.

Kontrollera säkerhetsnyckeln

Säkerhetsnyckeln kopplar in batteriet som matar motorn med ström.

- Starta och stäng av motorn. Om säkerhetsnyckeln fungerar går det endast att starta motorn när säkerhetsnyckeln sitter i säkerhetslåset.

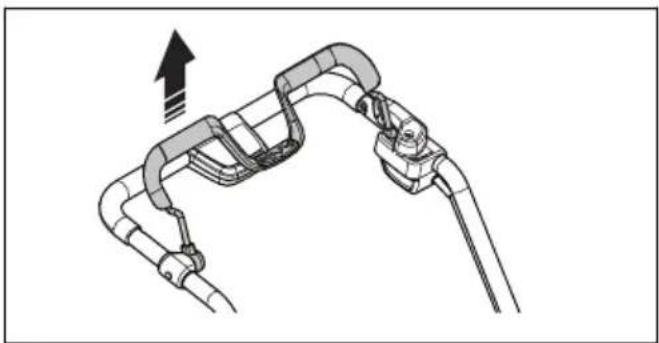

Motorbromsbygel

Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

För att inspektera motorbromsen ska du starta motorn och sedan släppa motorbromsbygeln. Om motorn inte stannar inom tre sekunder ska du läta en godkänd Husqvarna-

serviceverkstad justera motorbromsen.

Undersöka startspärren

Gör en kontroll av startspärren för att se till att den hindrar drift av motorn.

1. Tryck motorbromsbygeln i handtagets riktning. Startspärren stoppar rörelsen.

2. Tryck ut startspärren.

1. Lossa startspärren och se till att den går tillbaka till ursprungsläget.

Batterisäkerhet

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast laddningsbara batterier från Husqvarna som strömkälla för relaterade Husqvarna-produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter.
• Använd inte batterier som inte är laddningsbara.
• Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet.
• Placera inte föremål i luftspringorna på batteriet.
• Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan explodera och orsaka brännskador och/eller kemiska brännskador.
• Håll batteriet borta från regn och fuktiga förhållanden.
• Håll batteriet borta från mikrovågor och högt tryck.
• Försök inte ta isär eller krossa batteriet.

• Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du har rört vid vätskan ska du rengöra området med stora mängder vatten och kontakta läkare.

• Använd batteriet vid temperaturer mellan -10^ och 40^ .

• Rengör inte batteriet eller batteriladdaren med vatten. Se Rengöra batteriet och batteriladdaren på sida 827.
• Använd inte ett defekt eller skadat batteri.
• Håll batterier som förvaras borta från metallföremål, exempelvis spikar, mynt och smycken.

Säkerhet, batteriladdare

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast QC-batteriladdare för att ladda utbytesbatterier från Husqvarna.
• Risk för elektrisk stöt eller kortslutning. Placera inte föremål i luftspringorna på laddaren. Försök inte plocka isär batteriladdaren. Anslut inte laddarens kontakter till metallföremål. Använd ett godkänt eluttag.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge

påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

• Kontrollera regelbundet att nätsladden till batteriladdaren är oskadad och att inga sprickor finns.
• Lyft inte batteriladdaren i nätsladden. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i nätsladden.
• Håll nätsladd och skarvsladd borta från vatten, olja och skarpa kanter. Var uppmärksam så att inte kabeln kläms i dörrar, stängsel eller liknande. Det kan annars medföra att laddaren blir strömförande.
• Rengör inte batteriladdaren med vatten.
• Batteriladdaren kan användas av barn från 8 år och uppåt och personer med olika funktionshinder eller bristande erfarenhet och kunskap om de hålls under

uppsikt eller får instruktioner om säker användning av batteriladdaren och förstår de risker användandet medför. Barn får inte leka med batteriladdaren. Rengöring och underhåll får inte utföras av barn utan tillsyn.

• Ladda aldrig batterier som inte är laddningsbara i batteriladdaren.
• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Täck inte över batteriladdaren. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.
• Använd aldrig defekta eller skadade batteriladdare.
• Ladda endast batteriet inomhus där den inte utsätts för solljus och i ett rum med bra luftflöde. Ladda inte batteriet vid fuktiga förhållanden.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Ta ur tändningsnyckeln innan du utför underhåll på produkten.
• Utför underhållsarbete på rätt sätt för att öka produktens livslängd och minska risken för olyckor. Låt en godkänd serviceverkstad utföra fackmannamässig reparation. Tala med din närmaste serviceverkstad för mer information.
• Utför endast det underhållsarbete som anges i den här bruksanvisningen.
• Använd kraftiga arbetshandskar när du använder skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

• Håll den skärande delen skarp och ren för bästa och säkraste prestanda.

• Låt din serviceverkstad regelbundet kontrollera produkten och göra nödvändiga inställningar och reparationer.

• Byt ut skadade, slitna och trasiga delar.
• Följ instruktionerna för byte av tillbehör. Använd endast tillbehör från tillverkaren.
• När den inte används ska du hålla produkten, batteriet och batteriladdaren ifrån varandra på ett torrt och låst utrymme inomhus. Se till att barn och personer som inte är godkända inte kan få tillgång till produkten, batteriet eller batteriladdaren.

Montering

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten.

Montera och ta bort batteripacket (tillbehör)

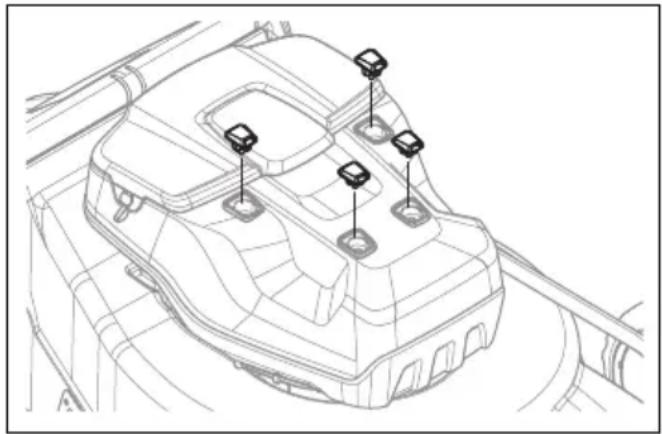

1. Ta bort de fyra gummiskydden och de fyra skruvarna från motorkåpan.

1. Sätt adapterplattan på motorkåpan.
2. Fäst adapterplattan med hjälp av de fyra medföljande skruvarna och dra åt till 5–6 Nm.

1. Skjut in batteriadaptern i batterifacket tills du hör ett klick.

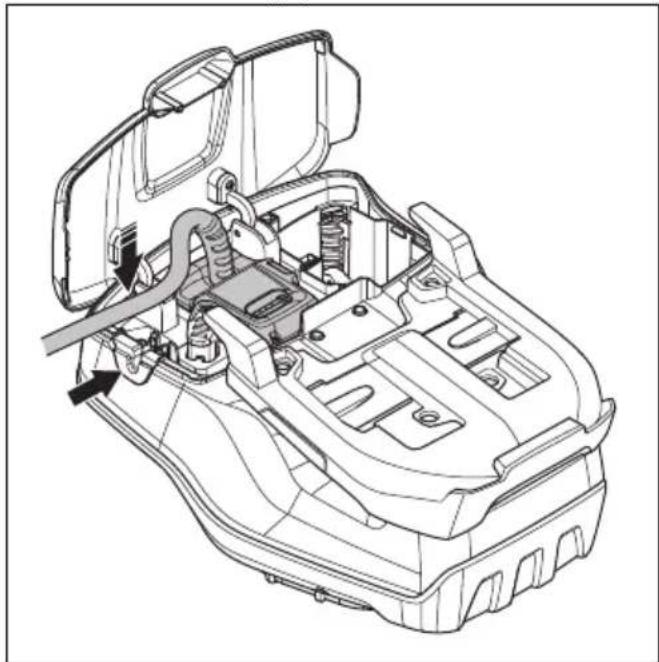

1. Dra sladden till batteriadaptern genom tätningshålet. Fäst sladden med hjälp av klämman.

1. Fäst batteriadaptersladden på handtaget med hjälp av de tre tygremmarna.

1. Om du vill ta bort batteripacket gör du det i omvänd ordning.

WARNING: Fäst inte sladden för löst vid handtaget. Om du gör det kan den lossna från handtaget och orsaka skador.

Justera handtaget (LC 551iV)

1. Lossa de nedre vreden.

2. Flytta vreden till den nedre delen av spåren på produktens vänstra och högra sida.

1. Ställ in handtagshöjden till ett av två tillgängliga lägen.

2. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör ett klick.

CLICK!

1. Dra åt vreden helt.

Montera handtaget (LB 548i, LB 553iV)

1. Ta bort handtagsmuttern och brickan från plattan på det övre handtaget.

2. Placera det övre handtaget i rätt läge på det undre handtaget.

OBSERVERA: Se till att ledningarna inte kläms eller skadas.

1. Fäst brickan och inställningsspaken för handtaget.

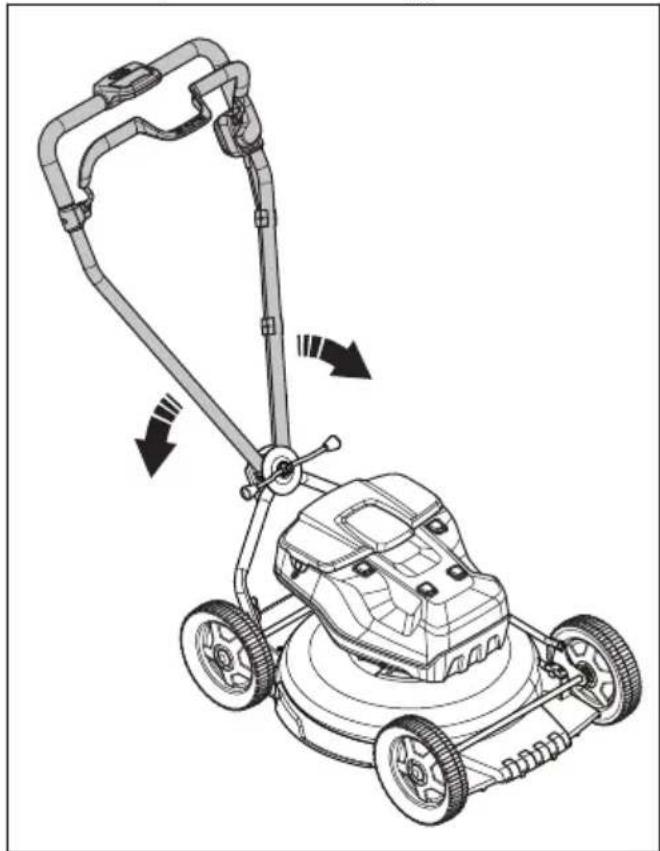

1. Vrid handtaget till sidan för en bättre position när du använder produkten nära en vägg.

1. Fäst gräsuppsamlarens ram i gräsbehållaren, med behållarens stela del nedåt. Håll ramens handtag ovanpå gräsbehållaren.

1. Sätt fast den nedre delen av gräsuppsamlarens ram i spåret på undersidan av gräsuppsamlaren.

2. Fäst gräsbehållaren på gräsuppsamlarens ram med klämmorna.

1. Lyft den bakre kåpan.
2. Fäst gräsuppsamlaren i den övre kanten på chassit.
3. Sätt den nedre delen av gräsuppsamlaren i gräsutkastkanalen.

Montera mulchingpluggen (tillbehör för LC 551iV)

1. Lyft upp den bakre kåpan och ta loss gräsuppsamlaren.
2. För in mulchingpluggen i utkastkanalen.

1. Byt ut kniven mot mulchingkniven som tillhandahålls i mulchingkitet. Se Byta knivar på sida 826.

Drift

Introduktion

WARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet.

Husqvarna Connect

Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten:

• Mer produktinformation.
• Information om, och hjälp med, produktdelar och service.

Börja använda Husqvarna Connect

1. Hämta Husqvarna Connect-appen på din mobila enhet.
2. Utför registreringen i Husqvarna Connect-appen.
3. Följ instruktionerna i Husqvarna Connect-appen för att ansluta och registrera produkten.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ är en molnlösning som ger den fleet-ansvariga en översikt över alla produkter. Du måste ha Husqvarna Fleet Services™ - sensorn installerad på produkten. Produkten är förberedd för installation av en Husqvarna Fleet Services™ - sensor. Mer information om Husqvarna Fleet Services™ finns på www.husqvarna.com/se.

Förbereda sensorn (tillbehör)

1. Använd sensornyckeln till att öppna locket till sensorn.

1. Ta bort sensorn.

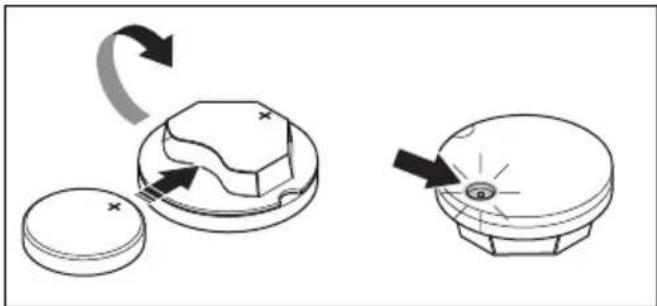

2. Anslut batteriet till sensorn. Lampan på sensorn tänds.

1. Ladda ned appen Husqvarna Fleet Services ^TM .
2. Logga in i Husqvarna Fleet Services ™ -appen.
3. Parkoppla. Se Parkoppla produkten och appen på sida 819

Parkoppla produkten och appen

1. Logga in i Husqvarna Fleet Services ™ -appen.
2. Välj produkten i appen.
3. Installera sensorn i appen genom att skanna koden bakom den med hjälp av din mobila enhet.

Notera: Du behöver endast parkoppla produkten och appen en gång.

Montera sensorn

1. Kontrollera att sensorn är ansluten i appen Husqvarna Fleet Services™. Se Parkoppla produkten och appen på sida 819.

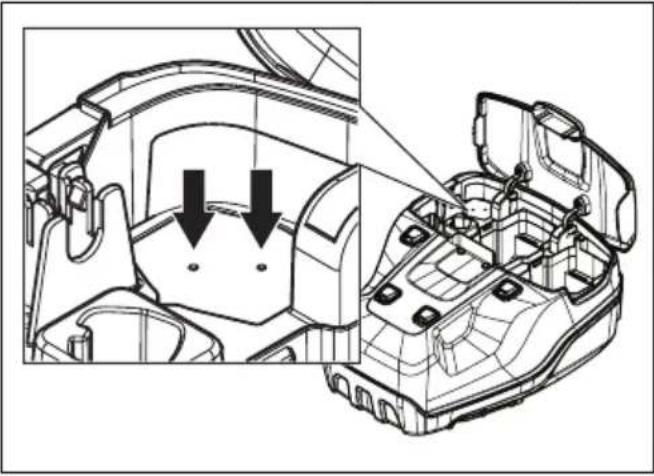

2. Borra hål vid de två markeringarna i facet i höljet.

Notera: Se till att hålen har samma mått som de nitar som medföljer sensorn.

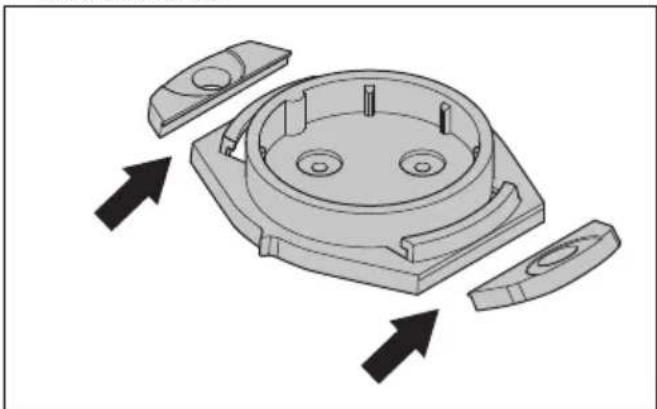

1. Använd en tång till att ta bort de yttre hålen från sensorhållaren.

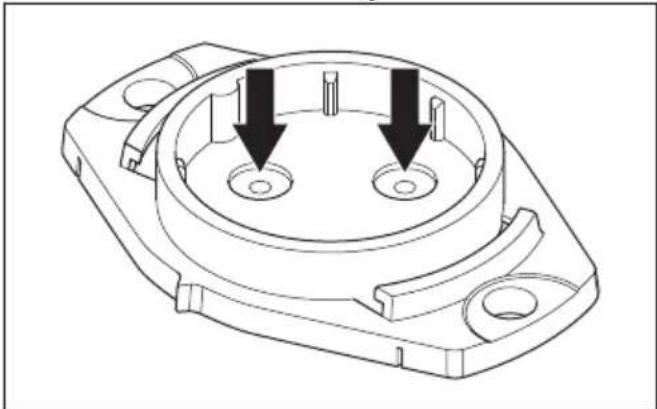

1. Borra hål vid de två markeringarna i sensorhållaren.

1. Rikta in sensorhållaren mot facket i höljet.

1. Montera sensorhållaren med hjälp av nitarna.
2. Montera sensorn i sensorhållaren. Rikta in den vita markeringen på sensorn mot markeringen på sensorhållaren.

1. Stäng locket till sensorn och lås det med hjälp av sensornyckeln. Se till att överdelen av "H" som i "Husqvarna" är riktat bort från säkerhetsnyckeln.

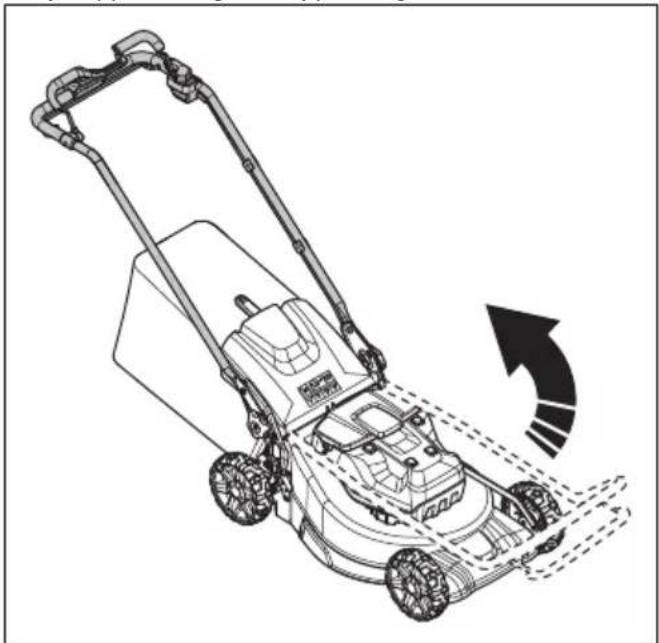

Ställa produkten i arbetsläget ((LC 551iV))

1. Lyft upp handtaget till upprätt läge.

1. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör ett klick.

CLICK!

1. Dra åt vreden helt.

Ställa in klipphöjden (LB 548i, LC 551iV)

Klipphöjden kan justeras i sex nivåer.

1. Tryck klipphöjdsreglaget i riktning mot hjulet och sedan bakåt för att höja klipphöjden.
2. Tryck klipphöjdsreglaget i riktning mot hjulet och sedan framåt för att minska klipphöjden.

OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan.

Ställa in klipphöjden (LB 553iV)

Klipphöjden kan justeras i fem nivåer.

1. Flytta klipphöjdsspaken bakåt för att höja klipphöjden.
2. Flytta klipphöjdsspaken framåt för att sänka klipphöjden.

OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan.

Batteri

WARNING: Innan du använder batteriet måste du läsa igenom och förstå kapitlet om säkerhet. Du måste också läsa igenom och förstå den bruksanvisning som medföljer batteriet och batteriladdaren.

Batteristatus

Displayen visar den återstående batterikapaciteten och om det föreligger problem med batteriet. Batterikapaciteten visas i fem sekunder efter att produkten har stängts av eller batteriindikatorknappen har tryckts in. Varningssymbolen på batteriet tänds när ett fel har inträffat. Se Batteri på sida 828.

Lysdioder	Batteristatus
Alla lysdioder är tända Fulladdat (75–100 %)
Lysdioder Batteristatus
Lysdiod 1, 2 och 3 lyser Batteriet är 50–75 % laddat
Lysdiod 1 och 2 lyser Batteriet är 25–50 % laddat
Lysdiod 1 lyser Batteriet är 0–25 % laddat.
Lysdiod 1 blinkar Batteriet är tomt. Ladda batteriet.

Ladda batteriet

Ladda batteriet före första användning. Batteriet är endast 30 % laddat när det levereras till kunden.

Notera: Batteriladdaren måste vara kopplad till den spänning och frekvens som anges på typskylten.

Batteriet laddas inte om batteritemperaturen är över 50 °C. Batteriladdaren sänker batteriets temperatur innan den börjar ladda.

1. Anslut den ena änden av batteriladdarens nätsladd till batteriladdarens uttag.

2. Anslut den andra änden av batteriladdarens nätsladd till ett jordat eluttag. Lysdioden på batteriladdaren blinkar grönt en gång.

1. Sätt i batteriet i batteriladdaren. Den gröna lampan på laddaren tänds när batteriet är korrekt anslutet till laddaren.

1. När alla lysdioder på batteriet lyser är batteriet fulladdat. Ladda batteriet i högst 24 timmar.

2. Koppla bort batteriladdaren ur vägguttaget genom att dra i kontakten, inte i nätsladden.

3. Ta ut batteriet ur batteriladdaren.

Batteriladdningsstatus

Ett litiumjonbatteri från Husqvarna kan laddas eller användas vid alla laddningsnivåer. Batteriet inte är skadat. Ett fulladdat batteri laddas inte ur även om batteriet sitter kvar i laddaren.

LED-display Laddningsstatus
Lysdiod 1 blinkar 0–25 %
Lysdiod 1 lyser, 2 blinkar 25–50%
Lysdioderna 1 och 2 lyser, 3 blinkar	50–75 %
Lysdioderna 1, 2 och 3 lyser, 4 blinkar	75–100%
Lysdioderna 1, 2, 3 och 4 lyser	Fulladdat

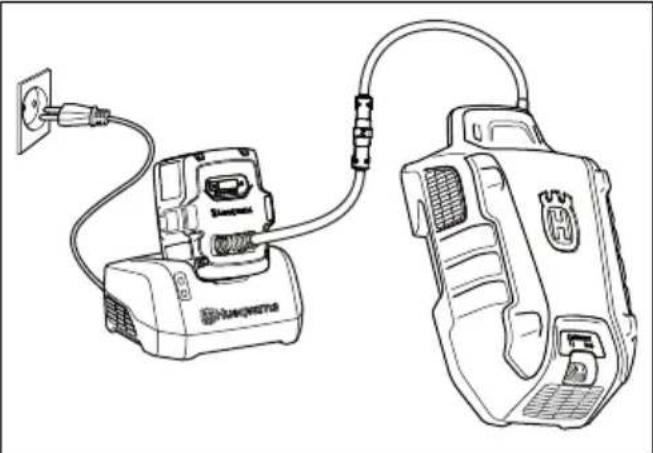

Ladda batteripacket

Notera: Ladda batteriet om det är första gången du använder det. Ett nytt batteri är endast 30 % laddat.

1. Se till att batteriet är torrt.
2. Anslut batteripacket till adaptern.

1. Sätt adaptern i batteriladdaren.
2. Se till att den gröna laddningslampan på batteriladdaren tänds. Det innebär att adaptern och batteripacket är anslutna på rätt sätt.

1. När alla lampor på batteriet är tända och det står "100 %" på adaptern är batteriet fulladdat.

Li-Ion - 36V Ah %

Laddningsstatusen visas i steg om 1 % på adaptern. Eventuellt kan det finnas små avvikelser i början av laddningen.

1. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra ej i kabeln.
2. Ta bort batteriet från batteriladdaren.
3. Ta bort batteripacket från produkten.

Notera: Mer information finns i handböckerna för batteripacket och batteriladdaren.

Starta produkten

1. Lyft upp batteriluckan.
2. Sätt ett laddat batteri i batterifack 1 under batteriluckan. Om du vill förlänga drifttiden sätter du ett andra laddat batteri i batterifack 2.
3. Koppla bort säkerhetsnyckeln från säkerhetsnyckelhållaren.
4. Tryck in säkerhetsnyckeln i säkerhetslåset.

1. Stå bakom produkten.

2. Tryck på PÅ/AV-knappen på reglagepanelen. Displayen tänds.

3. Lossa startspärren.

1. Tryck motorbromsbygeln i handtagets riktning.

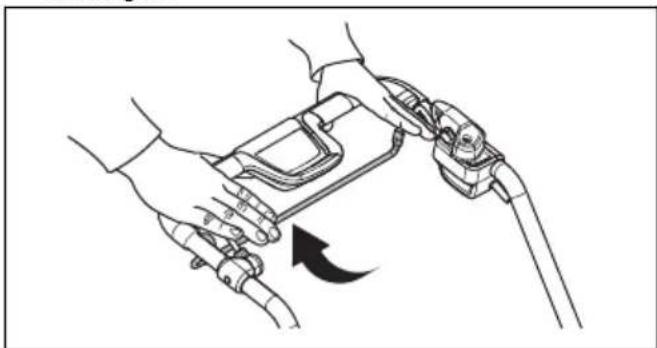

Använda drivningen på hjulen ((LC 551iV))

- Dra drivbygeln i handtagets riktning för att starta drivningen.

- Tryck på + och – på reglagepanelen för att ange hastigheten i fyra steg.

- Släpp drivbygeln för att koppla ur drivningen, t.ex. när du går nära ett hinder.

Använda drivningen på hjulen ((LB 553iV))

1. Starta produkten, se Starta produkten på sida 823.
2. Dra upp körkontrollspaken för att starta drivningen.

1. Tryck på plus- (+) och minusknappen (-)på kontrollpanelen för att ställa in drivningshastigheten.

1. Släpp körkontrollspaken för att koppla ur drivningen, t.ex. när du kommer nära ett hinder.

För att flytta produkten med skärutrustningen urkopplad (LB 553iV)

• Aktivera startspärren.
• Dra upp körkontrollspaken.
• Håll i körkontrollspaken och flytta produkten.
• Släpp körkontrollspaken och koppla ur startspärren för att fortsätta arbetet.

Använda SavE-funktionen

1. Tryck på SavE-knappen (A) för att starta funktionen. SavE-symbolen (B) på displayen tänds.
2. Tryck på SavE-knappen igen för att stoppa funktionen. SavE-symbolen (B) på displayen släcks.

Notera: SavE-funktionen stängs automatiskt av om markförhållandena kräver högre effekt. SavE-funktionen startas automatiskt igen när markförhållandena tillåter.

PowerBoost-funktion

När produkten klipper högt eller vått gräs ökar motorn automatiskt varvtalet. För att spara batteritid ändras motorn automatiskt till standardläget när PowerBoostfunktionen inte behövs.

Motorn stannar

Under drift kan kniven och motorn tillfälligt stanna på grund av hinder, till exempel gräsansamling under klippkåpan. Om detta inträffar och du håller motorbromshandtaget nedtryckt startar produkten om automatiskt. Om produkten inte startar om på 5–10 sekunder kan det vara nödvändigt att göra rent under klippskyddet. Se Rengöra produkten på sida 827.

WARNING: Om motorn stannar försöker produkten starta om automatiskt i 5–10 sekunder. Vänta i minst 15 sekunder innan du kontrollerar klippkåpan.

WARNING: Innan du kontrollerar

klippkåpan: Släpp motorbromsbygeln, vrid säkerhetsnyckeln till 0, ta ut batteriet och vänta i minst fem sekunder. Det finns risk för skador om hindret tas bort och produkten oavsiktligt startar.

Stoppa produkten

Produkten stängs av automatiskt om du inte använder den på tre minuter.

1. Släpp motorbromsbygeln för att stänga av motorn.

1. Tryck på PÅ/AV-knappen på reglagepanelen. Alla lysdioder och symboler på displayen släcks.

1. Ta bort säkerhetsnyckeln från säkerhetsläset och placera den i säkerhetsnyckelhållaren.

Få ett bra resultat

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.
• Klipp inte mer än en tredjedel av gräsets längd. Klipp först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kan du köra sakta och klippa två gånger vid behov.
• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.
• Håll klippkåpan ren. Ansamling av gräs och smuts på insidan av klippkåpan kan försämra klippresultatet. Se Rengöra produkten på sida 827.

Klippa gräs utan någon monterad gräsuppsamlare eller mulchingplugg ((LC 551iV))

1. Lyft upp den bakre käpan och ta loss gräsuppsamlaren.
2. Om en mulchingplugg och en mulchingkniv är monterade tar du bort dem.
3. Stäng den bakre kåpan innan du använder produkten.

När du använder produkten kastas gräsklippet ut under den bakre käpan.

Underhåll

Introduktion

WARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet.

För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad.

Mer information finns här i www.husqvarna.com.

Underhållsschema

Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen.

För underhåll som markeras med *, se Säkerhetsinstruktioner för drift på sida 811.

	Varje an-vändning	Varje månad	Varje sä-song
Utför en allmän inspektion. X
Rengör transmissionskåporna. Se till att det inte finns gräs på motorn. X
Kontrollera startspärren. * X
Kontrollera att produktens säkerhetsanordningar inte är defekta. * X
Inspektera gräsuppsamlaren beträffande slitage eller fel. X
Kontrollera skärutrustningen. X
Kontrollera klippkåpan. * X
Kontrollera motorbromsbygeln. * X
Se till att PÅ/AV-knappen fungerar som den ska och inte är defekt. X
Undersök om det finns några skador på batteriet. X
Kontrollera batteriladdningen X
Se till att frigöringsknapparna på batteriet fungerar och låser fast batteriet i produkten.	X
Rengör luftintagen. Se till att det inte finns gräs eller smuts på luftintagen. X
Undersök om batteriladdaren har skador och se till att den fungerar som den ska.		X
Rengör under skyddskåpan (LC 551iV, LB 553iV). X
Undersök anslutningarna mellan batteriet och produkten. Undersök även anslut-ningen mellan batteriet och batteriladdaren.			X

Allmän inspektion

- Se till att skruvar och muttrar på produkten är åtdragna.

- Se till att produktens kablar inte är i ett läge där de kan skadas.

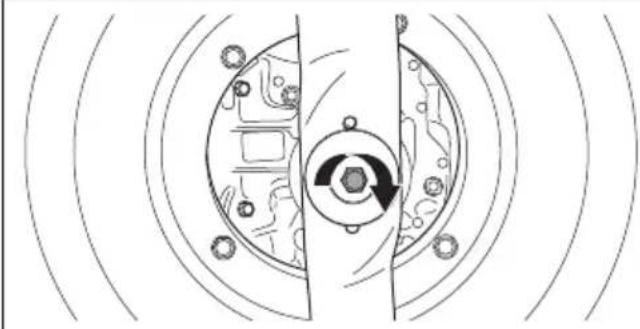

Byta knivar

1. Lås kniven med en träbit.

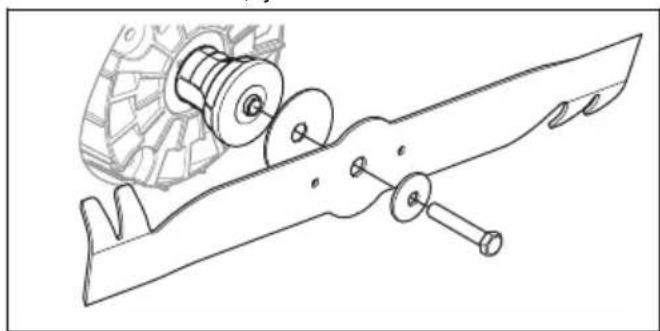

1. Ta bort knivbulten, fjäderbrickan och kniven.

1. Kontrollera om knivstödet och knivbulten har skador.
   a) Om du byter ut kniven eller knivstödet ska du också byta ut knivbulten, fjäderbrickan och friktionsbrickan.
2. Kontrollera motoraxeln för att se till att den inte är böjd.
3. När du monterar den nya kniven ska du rikta knivens böjda ändar mot klippkåpan.

1. Lägg friktionsbrickan och kniven mot knivstödet.

1. Se till att kniven är i linje med mitten av motoraxeln.

1. Lås kniven med en träbit.

1. Montera fjäderbrickan och dra åt bulten med ett vridmoment på 65-75 Nm.

1. Dra runt kniven för hand och se till att den roterar fritt.

WARNING: Använd skyddshandskar. Kniven är mycket vass och skärskador uppstår lätt.

1. Starta produkten för att testa kniven. Om kniven inte är korrekt monterad känner du vibrationer i produkten eller så är klippresultat otillfredsställande.

Rengöra produkten

- Rengör plastdelar med en ren och torr trasa.

• Använd inte vatten för att rengöra produkten. Vatten kan tränga in i batteriet eller motorn och orsaka kortslutning eller skada på produkten.
• Använd en borste för att ta bort löv, gräs och smuts.
• Ta bort skyddskåpan och använd en borste för att rensa bort gräs från insidan.

Rengöra batteriet och batteriladdaren

WARNING: Rengör inte batteriet eller batteriladdaren med vatten.

WARNING: Använd inga kemiska ämnen vid rengöring av batteriet.

• Se till att batteriet och batteriladdaren är rena och torra innan du sätter i batteriet i batteriladdaren.
• Rengör batteripolerna med tryckluft eller med en mjuk, torr trasa.
• Rengör ytorna på batteriet och batteriladdaren med en mjuk, torr trasa.

Kontrollera skärutrustningen

WARNING: För att förhindra oavsiktlig start drar du upp säkerhetsnyckeln, tar bort batteriet och väntar minst fem sekunder.

WARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad eller har sprickor. Byt alltid ut skadad skärutrustning.
2. Titta på kniven för att se om den är skadad eller slö.

Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar ett hinder som gör att produkten stannar ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas.

Felsökning

Batteri

Lysdiod på batteriet Orsak Lösning
Den gröna lysdioden blinkar.	Batterispänningen är låg. Ladda batteriet. Se	Ladda batteriet på sida 822.
Lysdioden för fel blin-kar.	Batteriet är svagt. Ladda batteriet. Se	Batteri på sida 828.
	Temperaturen i arbetsmiljön är för hög eller för låg.	Använd batteriet vid temperaturer mellan -10 °C och 40 °C.
	Överspänning. Se till att nätpänningen	stämmer med den som anges på produktens typskylt.
		Ta ut batteriet ur batteriladdaren. Vänta fem se-kunder och försök att ladda batteriet igen. Om problemet kvarstår kontaktar du en godkänd serviceverkstad.
Lysdioden för fel lyser. För stor cellskillnad (1 V). Tala med en godkänd serviceverkstad.

Batteriladdare

Lysdiod på batteri-laddaren	Orsak Lösning
Lysdioden för fel blin-kar.	Temperaturen i arbetsmiljön är för hög eller för låg.	Använd batteriladdaren i temperaturer mellan 5 °C och 40 °C.
Lysdioden för fel ly-ser.		Tala med en godkänd serviceverkstad.

Reglagepanel

Felkod (antal blink- ningar)	Eventuella fel Möjliga åtgärder
1 Transmissionsmotorn är för varm. Låt produkten svalna. Se till att det inte finns gräs på transmissionen. Rengör tran- smissionskåpan om det behövs.
5 Motorvarvtalet sjunker för mycket och motorn stängs av.		Rengör klippaggregatet och öka klipphöjden. Se Ställa in klipphöjden (LB 548i, LC 551iV) på sida 821. Om felet kvarstår kontaktar du en godkänd serviceverkstad.
8 Batteriet är svagt. Ladda batteriet. Se		Ladda batteriet på sida 822.
9 Batterifel eller ingen signal från batteriet. Sätt batteriet i produkten på rätt sätt och un- dersök batterianslutningen. Om lysdioden för fel på batteriet blinkar, se Batteri på sida 821.
10 Motorstyrningen är	för varm. Stäng av motorn och vänta tills den har sval- nat.
Övriga fel Om det upp	står något annat fel tar du bort säkerhetsnyckeln, tar bort batteriet och kontaktar en godkänd serviceverkstad.

Transport, förvaring och kassering

Introduktion

WARNING: För att förhindra oavsiktlig start vid transport drar du upp säkerhetsnyckeln, tar bort batteriet och väntar minst fem sekunder.

Ställa in produkten i transportläge (LC 551iV)

1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av spåren på produktens vänstra och högra sida.

1. Ta bort gräsuppsamlaren.

Transport

• Kraven i lagstiftningen för farligt gods gäller för de medföljande litiumjonbatterierna.
• För kommersiella transporterna måste särskilda krav på förpackning och etiketter följas.
• Se till att du följer kraven gällande farligt material när du förbereder produkten för transport. Lokala föreskrifter kan gälla.
  • Ta alltid loss alltid batteriet vid transport.
• Sätt tejp på batterikontakterna och se till att batteriet inte kan röra sig under transport.
• Sätt fast produkten under transport.

Förvaring

• Ta alltid ut batteriet vid förvaring.
- Förhindra olyckor genom att se till att batteriet inte är kopplat till produkten vid förvaring.
- Förvara batteriladdaren på en sluten och torr plats.

• Förvara batteriet och batteriladdaren på en torr plats där det inte finns någon fukt eller frost.
• Koppla ur batteriet från batteriladdaren vid förvaring.
• Förvara inte batteriet där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.
• Förvara batteriet i temperaturer mellan 5 °C och 25 °C, och inte i direkt solljus.
• Förvara batteriladdaren i temperaturer mellan 5 °C och 45 °C, och inte i direkt solljus.
• Se till att batteriet är 30–50 % laddat innan du förvarar det under längre perioder.
• Förvara produkten, batteriet och batteriladdaren i ett låst utrymme utom räckhåll för barn och personer som inte är godkända.
• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid.

Kassering

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som

hushållsavfall. Istället ska den överlämnas till lämplig återvinningsstation för återvinning av elektrisk och elektronisk utrustning.

Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten.

Tekniska data
Tekniska data

	LB 548i LB 553iV LC 5	51iV
Klippmotor
Motortyp BLDC (borstlös) 36 V BLDC (borstlös)	36 V BLDC (borstlös)	36 V
Motorvarvtal – SavE, varv/min* 2600 2600 2600
Motorvarvtal – nominellt, varv/min* 3 000 3 000	3 000
Motorvarvtal – hög belastning, varv/min 3300	3300 3300
Motoreffekt – max. kW 1,8 1,8 1,8
Motoreffekt – nominell, kW 1,5 1,5 1,5
Drivmotor
Motoreffekt – nominell, kW Ej tillämpligt 0,4 0,4
Självgående hastighet, km/h Ej tillämpligt 3,0–5,0 3,0–5,0
Nivåer för varvtalsreglering	Ej tillämpligt 4	4
Vikt
Vikt utan batteri, kg	31	38	39,5
Batteri
Batterityp	Husqvarna Battery-serien	Husqvarna Battery-serien	Husqvarna Battery-serien
Batteritid
Batteritid (fri drift) med SavE-läget aktive-rat med ett Husqvarna-batteri på 9,4 Ah (Bli300), minuter	35	35	30

	LB 548i LB 553iV LC 551iV
Batteritid (fri drift) med standardläget aktive-rat med ett Husqvarna-batteri på 9,4 Ah (Bli300), minuter	30 30 25
Bulleremission ^76
Ljudeffektnivå, uppmätt dB(A) 93 97 97
Ljudeffektnivå, garanterad L_WA dB(A) 93 98 97
Ljudnivåer ^77
Ljudtrycksnivå vid användarens öra, dB(A) 80	84 84
Vibrationsnivåer ^78
Handtag, m/s ^2	0,3 1,3 0,3
Skärutrustning
Klipphöjd, mm 30–60 28–65 26–74
Klippbredd, cm 48 53 51
Standardkniv Mulchingkniv:	597466510	Mulchingkniv:529441810	Uppsamlingskniv:597466310
Knivtillbehör Ej tillämpligt Ej tillämpligt Mulchingkniv:			597466410
Gräsuppsamlarens kapacitet, I Ej tillämpligt Ej	tillämpligt 65

*Varv per minut

Godkända batterier Typ Batterikapacitet,		Ah	Spänning, V Vikt, lb/kg
BLi20	Litiumjonbatteri	4,0	36	2,6/1,2
BLi200	Litiumjonbatteri	5,2	36	2,8/1,3
BLi300	Litiumjonbatteri	9,4	36	4,1/1,9
BLi550X	Litiumjonbatteri	15,6	36	12,4/5,6
BLi950X	Litiumjonbatteri	31,1	36	15,4/7,0

Laddare som är godkända för de angivna batterierna, BLi	Ingående spänning, V	Frekvens, Hz	Effekt, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330

Laddare som är godkända för de angivna batterierna, BLi	Ingående spänning, V	Frekvens, Hz Effekt, W
QC500 100–240 50–60 500

Försäkran om överensstämmelse

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], försäkrar på eget ansvar att produkten:

Beskrivning Gräsklippare
Varumärke Husqvarna
Typ/Modell LB 548i, LC 551iV, LB 553iV
Identifiering Serienummer daterade 2022 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar:

Lagstiftning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående elektromagnetisk kompatibilitet"
2000/14/EC "angående emission av buller till omgivningen"
2011/65/EU	"angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning"

och att följande standarder och/eller tekniska

specifikationer tillämpas: EN 60335-1:2012/AC:2014/

A11:2014/A13:2017, EN 60335-2-77:2010, EN

62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN

55014-2:2015, EN IEC 63000:2018

Anmält organ: 0404, RISE SMP Svensk Maskinprovning

AB, Box 4053, SE-904 03 Umeå, Sweden har intygat

överensstämmelse med rådets direktiv 2000/14/EG,

procedur för utvärdering av överensstämmelse: bilaga VI.

För information om bulleremissioner, se Tekniska data på sida 830.

Huskvarna, 2022-10-14

$$ \Delta_ {n} d u $$

Claes Losdal, utvecklingschef/trädgårdsprodukter, Husqvarna AB

Ansvarig för teknisk dokumentation

İçindekiler
