KÄYTTÖOHJE LC 551iV HUSQVARNA

FI Käyttöohje 262-292

See seade vastab kehtivatele RCMi direktiividele. Kehtib ainult Austraalias ja Uus-Meremaal.

• Puhastage plastosi puhta ja kuiva lapiga.

Vianmääritys.... 287

Kuljettaminen, säilyttäminen ja hävittäminen....288

Tekniset tiedot.... 289

Vaatimustenmukaisuusvakuutus.... 292

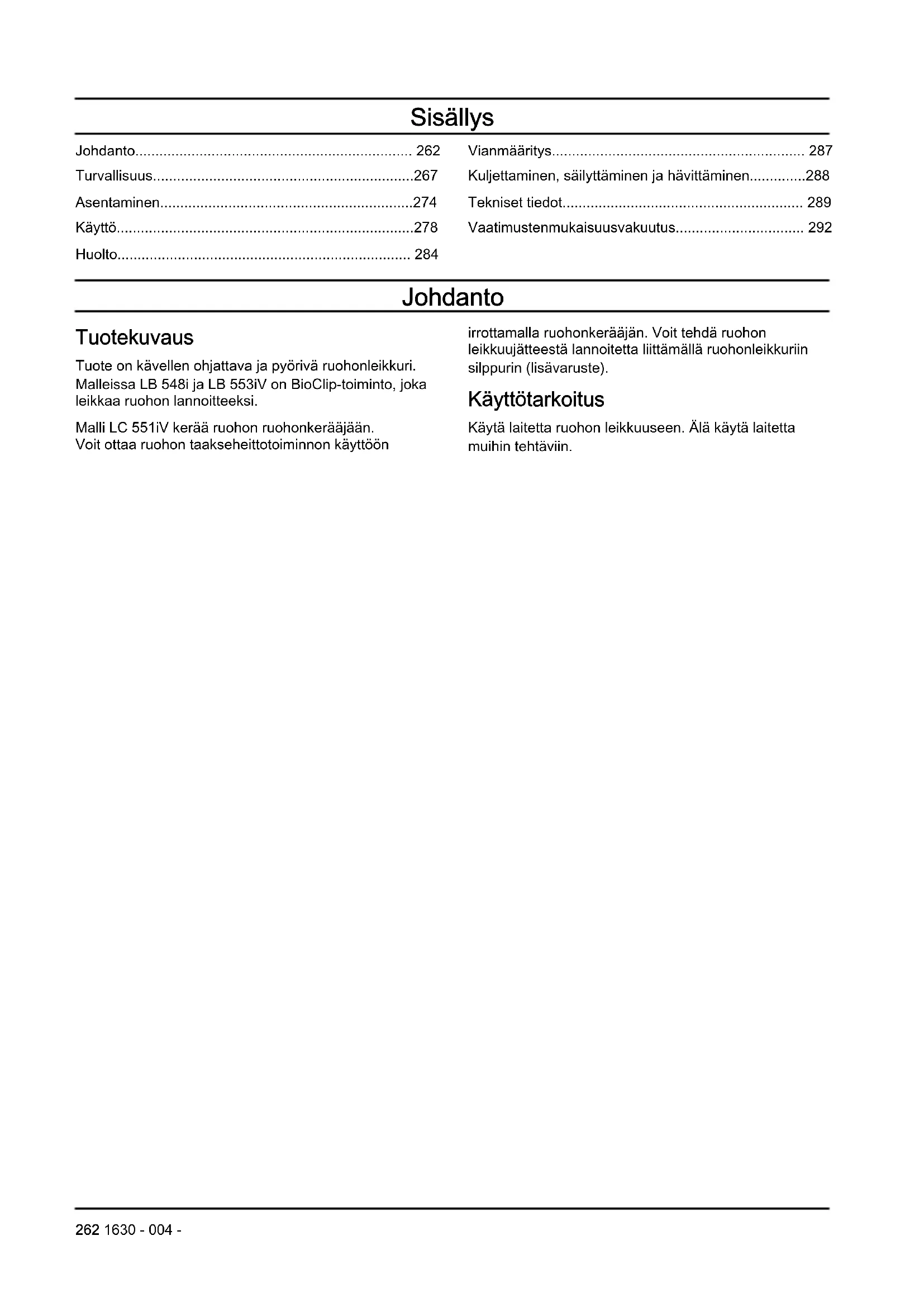

Johdanto

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Malleissa LB 548i ja LB 553iV on BioClip-toiminto, joka leikkaa ruohon lannoitteeksi.

Malli LC 551iV kerää ruohon ruohonkerääjään. Voit ottaa ruohon taakseheittoiminnon käyttöön

irrottamalla ruohonkerääjän. Voit tehdä ruohon leikkuujätteestä lannoitetta liittämällä ruohonleikkuriin silppurin (lisävaruste).

Käyttötarkoitus

Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin.

1. Ohjauspaneeli
2. Moottorin jarrukahva
3. Käynnistyksenesto
4. Ruohonkerääjä (LC 551iV)
5. Takasuojus (LC 551iV)
6. Turva-avain
7. Kahvan nuppi (LC 551iV)
8. Kahvan säätövipu (LB 548i)
9. Akun kansi

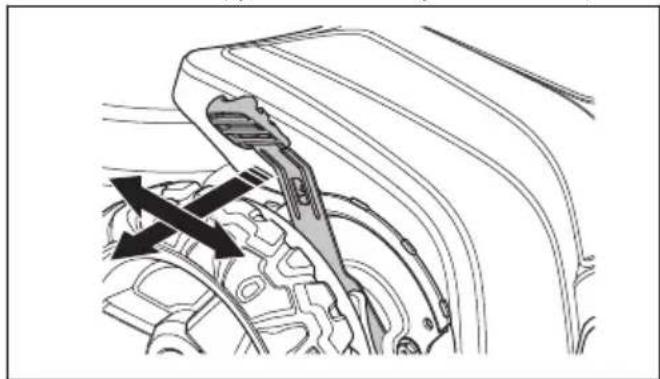

10. Leikkuukorkeuden säädin (LC 551iV)
11. Virtapainike

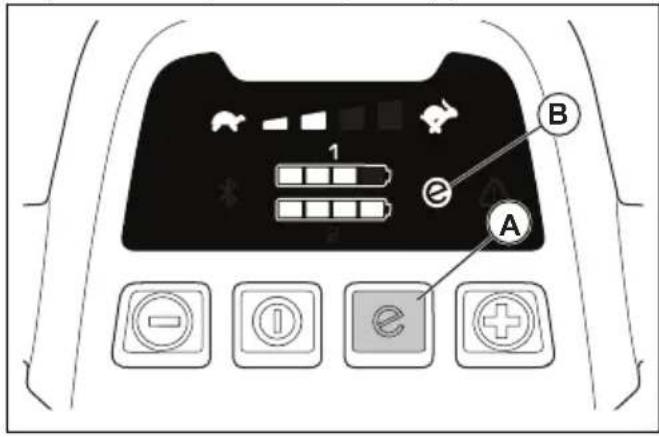

12. SavE-painike

13. SavE-merkkivalo

14. Akun merkkivalo
15. Nopeusilmaisin
16. Hidastuspainike
17. Nopeutuspainike
18. Vian merkkivalo
19. Leikkuusuojus
20. Ilmanottoaukot
21. Suojakansi (LC 551iV)
22. Tyyppikilpi

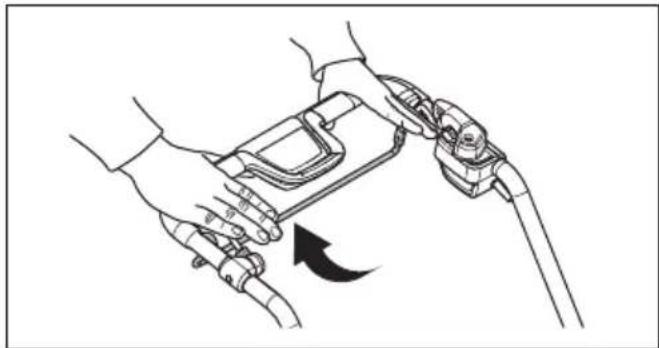

23. Vetojärjestelmän sanka (LC 551iV)

24. Akkulaturi (lisävaruste)

25. Akku (lisävaruste)

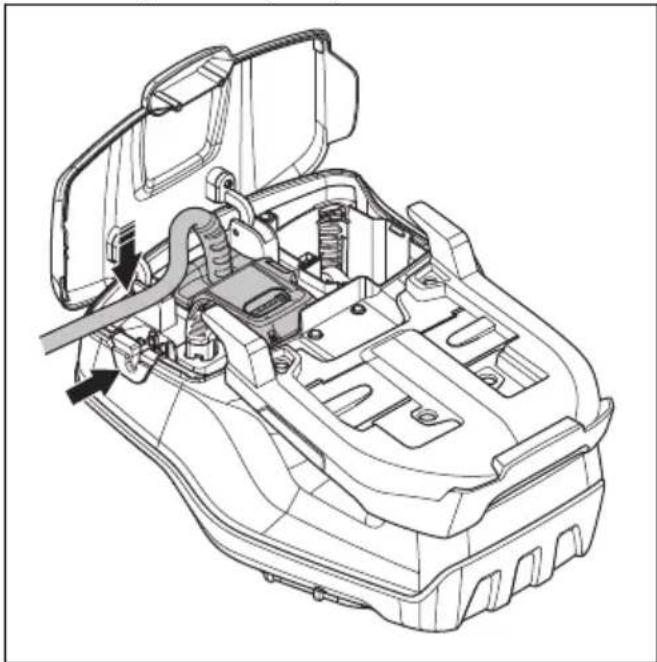

26. Multiakku (lisävaruste)

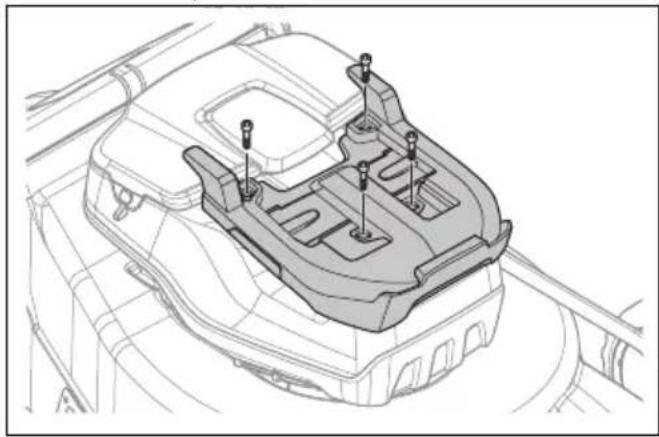

27. Sovitinlevy (lisävaruste)

28. Multiakun sovitin (lisävaruste)

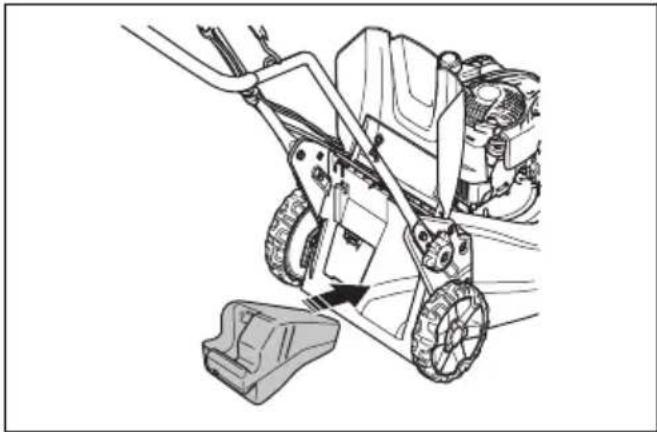

29. Silppurisarja (LC 551iV)
30. Käyttöohje

Laitteen kuvaus – (LB 553iV)

LB 553iV

1. Ohjauspaneeli
2. Moottorin jarrukahva
3. Käynnistyksenesto
4. Turva-avain
5. Kahvan säätövipu
6. Akun kansi
7. Leikkuukorkeuden säädin
8. virtapainike
9. SavE-painike
10. SavE-ilmaisin
11. Akun ilmaisin
12. Nopeusilmaisin
13. Hidastuspainike
14. Nopeutuspainike
15. Vian merkkivalo
16. Leikkuusuojus
17. Ilmanottoaukot

18. Suojakansi

19. Tyyppikilpi

20. Ohjaussauva
21. Akkulaturi (lisävaruste)
22. Akku (lisävaruste)
23. Multiakku (lisävaruste)
24. Sovitinlevy (lisävaruste)
25. Multiakun sovitin (lisävaruste)
26. Käyttöohjekirja

Tuotteen symbolit

VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käyttäjälle tai sivullisille vakavia

vahinkoja tai kuoleman. Ole varovainen ja käytä tuotetta oikein.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tätä tuotetta.

Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta.

Varo sinkoutuvia esineitä ja kimmokkeita.

Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä.

Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä.

Irrota turva-avain ennen korjaus- tai huoltotöiden aloittamista.

Ympäristömerkintä. Tuot etta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö-

ja elektroniikkalaitteiden keräyspisteeseen.

Laite täyttää soveltuvien EY- direktiivien vaatimukset.

Tämä tuote täyttää sovellettavien UK- säädösten vaatimukset.

Laite täyttää soveltuvien Euraasian tulliliiton direktiivien vaatimukset.

Laite täyttää soveltuvien UkrSEPRO-direktiivien vaatimukset.

Laite täyttää soveltuvien RCM- direktiivien vaatimukset. Koskee ainoastaan Australiaa ja Uutta- Seelantia.

Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä- Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen

mukaisesti. Tuotteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla 289ja arvokilvessä.

IPX4

Suojattu roiskuvalta vedeltä.

Käynnistäminen: paina virtapainiketta, avaa käynnistyksenesto ja paina moottorin jarrukahva alas.

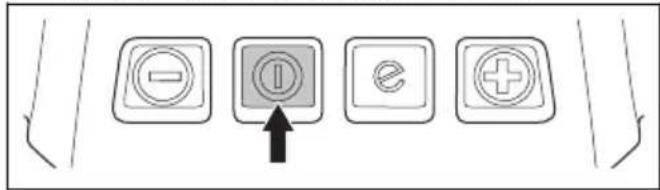

Pysäyttäminen: vapauta moottorin jarrukahva.

Hidas

Nopea

Skannattava koodi

Huomautus: Muita laitteen symboleita/tarroja

tarvitaan joillakin markkina-alueilla ilmaisemaan sertifointivaatimuksia.

Laiteen tarra

VAARA – Pidä kädet ja jalat etäällä.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä

käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS:

Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue

seuraavat varoitusohjeet

ennen laitteen käyttämistä.

• Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.
• Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.
• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat.
• Muista, että käyttäjä on vastuussa muille ihmisille

tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.
• Älä anna lasten tai näitä ohjeita tuntemattomien henkilöjen käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.
• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä käytä konetta, jos se on viallinen.
• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

Työalueen turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet

ennen laitteen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.
• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.
• Älä koskaan käytä laitetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Laitteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.
• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää laitteen turvallisen käytön.
• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä leikkaa ruohoa erittäin jyrkissä rinteissä. Älä käytä laitetta rinteessä, jonka kaltevuus on yli 15°.

• Noudata erityistä varovaisuutta vaihtaessasi suuntaa rinteessä. Käytä laitetta sivusuunnassa rinteeseen nähden. Älä käytä laitetta pystysuunnassa.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden.

Työturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.
• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 270.
• Opettele pysäyttämään moottori nopeasti hätätilassa.
• Älä käytä laitetta sateella tai märissä olosuhteissa. Sähköiskun vaara kasvaa, jos laitteeseen pääsee vettä.
• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä

saattaa irrota ja aiheuttaa henkilövahinkoja.

- Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja moottorin akseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

- Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Pysäytä moottori, vedä turva-avain ylös ja irrota akku. Tarkista laite vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

- Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

- Aseta laite kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

- Ole aina tuotteen takana käyttäessäsi sitä.

- Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

- Älä kallista laitetta moottorin käynnistyksen aikana.

- Ole varovainen vetäessäsi laitetta taaksepäin.

• Älä koskaan nosta laitetta moottorin käynnistyksen aikana. Jos laite on nostettava, sammuta ensin moottori, vedä turva-avain ylös ja irrota akku.
• Älä kävele taaksepäin käyttäessäsi laitetta.
• Sammuta moottori, kun siirrät laitteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.
• Älä juokse laitteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät laitetta.
• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri.

Turvallisuusohjeet käyttöä varten

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

- Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja

onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.
• Käytä vahvakankaisia, pitkiä housuja.
• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.
• Älä poista turvalaitteita tai tee niihin muutoksia.
• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna-huoltoliikkeeseen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

Turva-avain

Turva-avain on akun kannen alla. Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

Turva-avaimen tarkistaminen

Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

- Käynnistä ja sammuta moottori. Jos turva-avain toimii oikein, moottori käynnistyy vain, kun avain on turvalukossa.

Moottorin jarrukahva

Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy.

Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarnahuoltoliikkeen säätää moottorijarru.

Käynnistykseneston tarkistaminen

Tarkista käynnistyksenesto ja varmista, että se estää moottorin toiminnan.

1. Työnnä moottorin jarrukahvaa kahvaston suuntaan. Käynnistyksenesto pysäyttää liikkeen.

2. Työnnä käynnistyksenesto ulos.

1. Vapauta käynnistyksenesto ja varmista, että se palaa alkuasentoonsa.

Akkuturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet

ennen laitteen käyttämistä.

• Käytä ladattavia Husqvarna-akkuja vain yhteensopivien Husqvarna- tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.
• Älä käytä akkuja, joita ei voi ladata.
• Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.
• Älä aseta esineitä akun ilmarakoihin.
• Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi räjähtää ja aiheuttaa palo- ja/tai syöpymisvammoja.
• Suojaa akku sateelta ja kosteilta olosuhteilta.
• Älä altista akkua mikroaalloille ja korkealle paineelle.
• Älä yritä purkaa tai rikkoa akkua.

• Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja hakeudu lääkäriin.

• Käytä akkua –10...40 °C:n lämpötilassa.

• Älä pese akkua tai akkulaturia vedellä. Katso Akun ja akkulaturin puhdistaminen sivulla 286.
• Älä käytä viallista tai vaurioitunutta akkua.
• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, kolikoista ja koruista.

Akkulaturin turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä QC-akkulatureita vain Husqvarna-vara-akkujen lataukseen.
• Sähköiskun tai oikosulun vaara. Älä aseta esineitä laturin ilmarakoihin. Älä yritä purkaa akkulaturia. Älä liitä laturin liittimiä metalliesineisiin. Käytä hyväksyttyä pistorasiaa.
• Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten

tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

• Tarkista säännöllisesti, että akkulaturin virtajohto ei ole vaurioitunut ja ettei siinä ole murtumia.
• Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.
• Pidä virtajohto ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli kiristy ovien, aitojen tai muiden vastaavien esineiden kohdalla. Se voi muuttaa laturin jännitteelliseksi.
• Älä pese akkulaturia vedellä.
• Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, saavat käyttää akkulaturia, mikäli he ovat saaneet ohjausta tai ohjeita akkulaturin turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä

akkulaturilla. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

• Älä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen.
• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Älä peitä akkulaturia. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.
• Älä käytä viallista tai vaurioitunutta akkulaturia.
• Lataa akku vain sisätiloissa poissa auringonvalosta ja tilassa, jossa on hyvä ilmanvaihto. Älä lataa akkua märissä olosuhteissa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Irrota turva-avain ennen koneen huoltotöitä.
• Laitteen oikeanlainen huoltaminen pidentää sen käyttöikää ja pienentää onnettomuusvaaraa. Anna huoltotyö valtuutetun huoltoliikkeen tehtäväksi.

Kysy lisätietoja lähimmästä huoltoliikkeestä.

• Tee laitteelle ainoastaan käyttöohjekirjassa mainitut huoltotoimenpiteet.
• Käytä työrukkasia, kun käsittelet terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.
• Pidä leikkausreunat terävinä ja puhtaina, jotta laitteen suorituskyky ja turvallisuus pysyvät mahdollisimman hyvänä.
• Anna huoltoliikkeen tarkastaa laite säännöllisesti ja

tarvittaessa säätää ja korjata se.

• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.
- Noudata lisävarusteiden vaihtoa koskevia ohjeita. Käytä ainoastaan valmistajan lisävarusteita.
- Kun laitetta ei käytetä, säilytä se, akku ja akkulaturi erillään kuivassa ja lukitussa sisätilassa. Varmista, että lapset ja asiattomat henkilöt eivät pääse käsiksi laitteeseen, akkuun tai akkulaturiin.

Asentaminen

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista.

Multiakun (lisävaruste) asentaminen ja irrottaminen

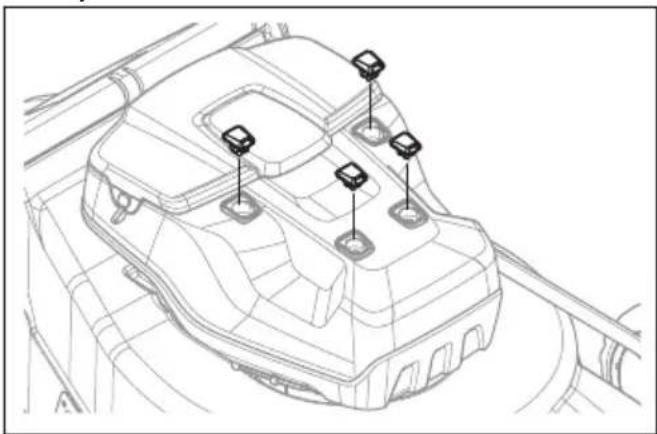

1. Irrota moottorin suojuksesta neljä kumisuojusta ja neljä ruuvia.

1. Aseta sovitinlevy moottorin suojukseen.

2. Kiinnitä sovitinlevy neljällä mukana toimitetulla ruuvilla kiristysmomenttiin 5–6 Nm.

1. Avaa akun kansi.

2. Irrota akku paikasta 1.

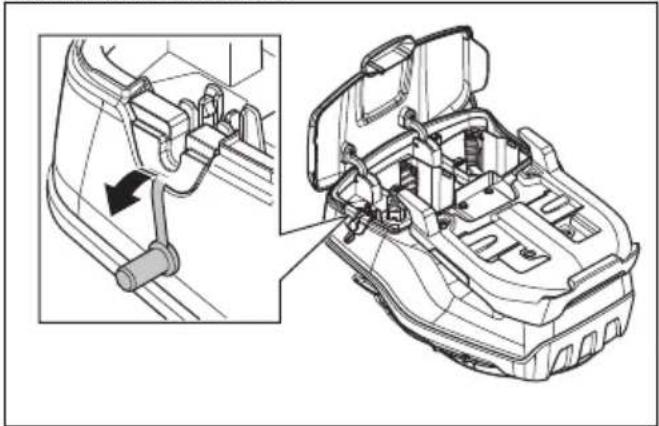

1. Irrota tiivisteen pidätin.


1. Työnnä akkusovitin akkutilaan niin, että se napsahtaa paikalleen.


1. Työnnä akkusovittimen johto tiivisteen pidättimen aukon läpi. Kiinnitä johto pidikkeellä.


1. Kiinnitä akkusovittimen johto kahvaan kolmella kangashihnalla.

1. Irrota multiakku päinvastaisessa järjestyksessä.

VAROITUS: Älä kiinnitä johtoa liian löysästi kahvaan. Johto voi irrota kahvasta ja aiheuttaa vammoja.

Kahvan säätäminen (LC 551iV)

1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan laitteen molemmin puolin.

1. Aseta kahvan korkeus jompaankumpaan käytettävissä olevista asennoista.

2. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen.

CLICK!

1. Kiristä nupit huolellisesti.

Kahvan asentaminen (LB 548i, LB 553iV)

1. Irrota kahvamutteri ja aluslevy yläkahvan levystä.
2. Aseta yläkahva paikalleen alakahvan päälle.

HUOMAUTUS: Varmista, että johdot eivät jää väliin tai vahingoitu.

1. Kiinnitä aluslevy ja kahvan säätövipu.

1. Voit parantaa käyttöasentoa kääntämällä kahvaa sivulle, kun käytät laitetta seinän vieressä.

Ruohonkerääjän (LC 551iV) asentaminen

1. Kiinnitä ruohonkerääjän kehys keruupussiin niin, että pussin jäykkä osa on alhaalla. Pidä kehyksen kahva keruupussin yläpuolella.

1. Kiinnitä ruohonkerääjän kehyksen alaosa ruohonkerääjän alaosassa olevaan uraan.

2. Kiinnitä keruupussi ruohonkerääjän runkoon kiinnikkeillä.

1. Nosta takasuojus ylös.
2. Kiinnitä ruohonkerääjä rungon yläreunaan.
3. Aseta ruohonkerääjän alempi osa ruohon ulosheittokanavaan.

Silppurin tulpan asentaminen (LC 551iV-lisävaruste)

1. Nosta takasuojus ylös ja irrota ruohonkerääjä.
2. Aseta silppurin tulppa ruohonkerääjän ulosheittokanavaan.

1. Vaihda terän tilalle silppurisarjan mukana toimitettu silppuriterä. Katso Terän vaihtaminen sivulla 285.

Käyttö

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä.

Husqvarna Connect

Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovellus saat lisätoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.
  • Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä ja rekisteröi kone Husqvarna Connect -sovelluksen ohjeiden mukaan.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ on verkkoratkaisu, joka tarjoaa kaupallisen laitekannan hallinnoijalle ajantasaiset tiedot kaikista laitteista. Käyttö edellyttää Husqvarna Fleet Services™ -sensorin asentamista laitteeseen. Laite on valmisteltu Husqvarna Fleet Services™ -sensorin asentamista varten. Lue lisää Husqvarna Fleet Services™-ratkaisusta osoitteessa www.husqvarna.com.

Sensorin (lisävaruste) valmistelu

1. Avaa sensorin kansi sensorin avaimella.

1. Irrota sensori.

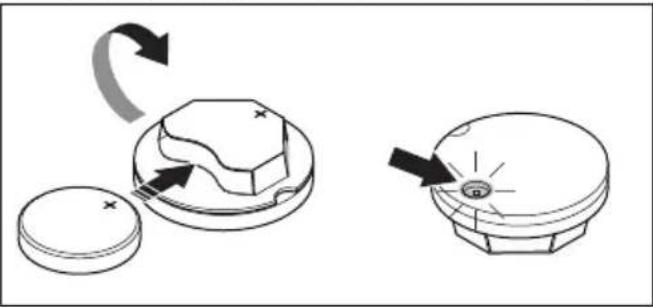

2. Kiinnitä akku sensoriin. Sensorin LED-valo syttyy.

1. Lataa Husqvarna Fleet Services ™ -sovellus.
2. Kirjaudu sisään Husqvarna Fleet Services ^TM -sovellukseen.
3. Muodosta laitepari. Katso Laiteparin muodostaminen sovelluksen ja laitteen välillä sivulla 278

Laiteparin muodostaminen sovelluksen ja laitteen välillä

1. Kirjaudu sisään Husqvarna Fleet Services ^TM -sovellukseen.
2. Valitse laite sovelluksesta.
3. Asenna sensori sovellukseen skannaamalla sensorin takana oleva koodi mobiililaitteella.

Huomautus: Laiteparin muodostaminen sovelluksen ja laitteen välillä on tehtävä vain kerran.

Sensorin asentaminen

1. Varmista, että sensori on yhdistetty Husqvarna Fleet Services™ -sovellukseen. Katso kohta Laiteparin muodostaminen sovelluksen ja laitteen välillä sivulla 278.

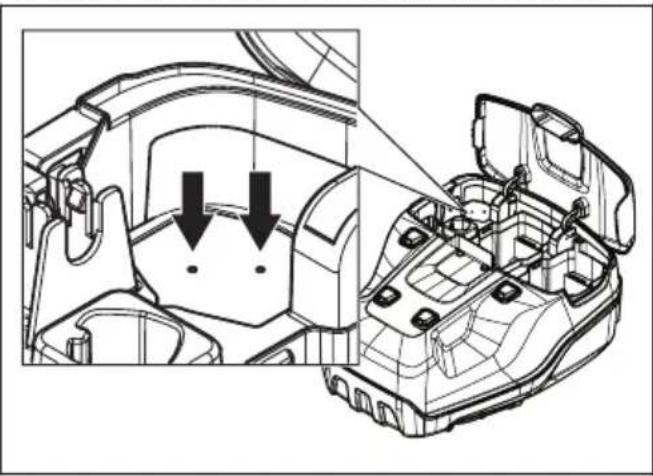

2. Poraa kotelossa olevaan syvennykseen kaksi reikää.

Huomautus: Varmista, että reiät ovat samankokoisia kuin sensorin mukana toimitetut niitit.

1. Irrota sensorisyvennyksen ulommat reiät pihdeillä.

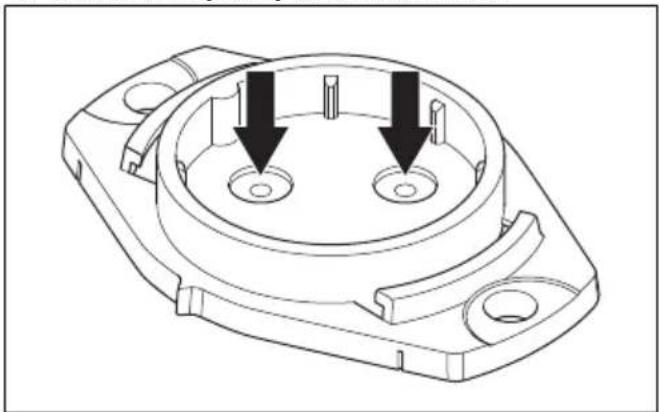

1. Poraa sensorisyvennykseen kaksi reikää.

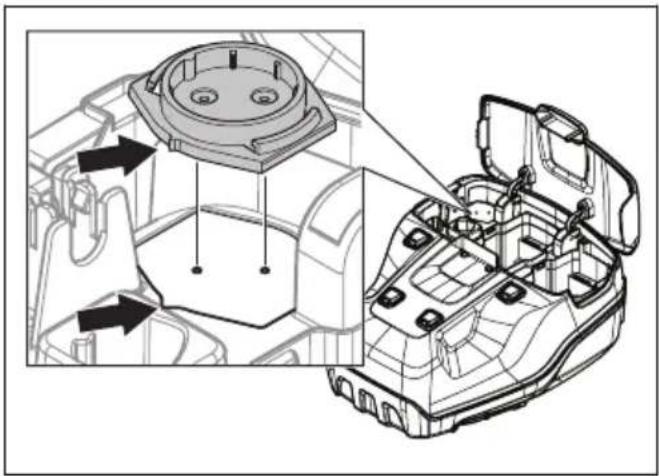

1. Kohdista sensorisyvennys kotelossa olevaan syvennykseen.

1. Kiinnitä sensorisyvennys niiteillä.

2. Asenna sensori sensorisyvennykseen. Kohdista sensorin valkoinen merkki sensorisyvennyksen merkin kanssa.

1. Sulje sensorin kansi ja lukitse se sensorin avaimella. Varmista, että H-kirjaimen yläosa sanassa Husqvarna osoittaa poispäin turva-avaimesta.

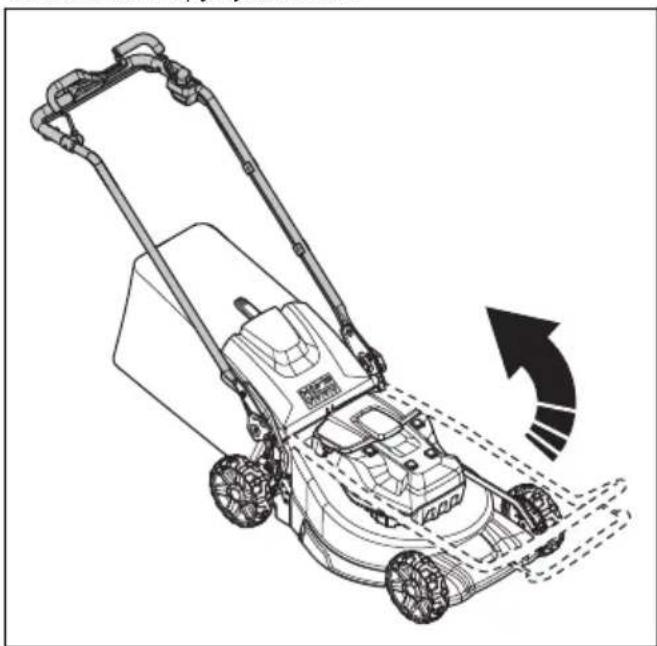

Laitteen asettaminen käyttöasentoon (LC 551iV)

1. Nosta kahva pystyasentoon.

1. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen.

CLICK!

1. Kiristä nupit huolellisesti.

Leikkuukorkeuden asettaminen (LB 548i, LC 551iV)

Leikkuukorkeuden säädössä on 6 tasoa.

1. Nosta leikkuukorkeutta painamalla leikkuukorkeuden säädintä ensin pyörän suuntaan ja sitten taaksepäin.
2. Laske leikkuukorkeutta painamalla leikkuukorkeuden säädintä ensin pyörän suuntaan ja sitten eteenpäin.

leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.

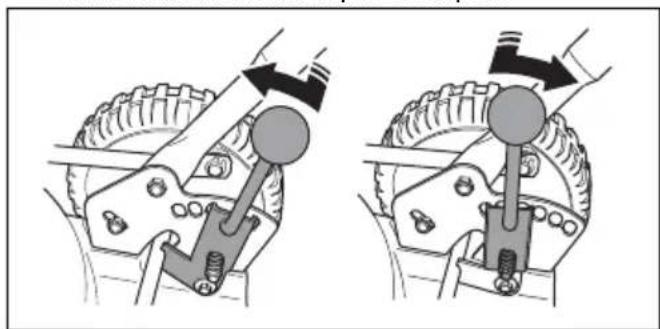

Leikkuukorkeuden asettaminen (LB 553iV)

Leikkuukorkeuden säädössä on 5 tasoa.

1. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua taaksepäin.
2. Vähennä leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua eteenpäin.

leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.

Akku

VAROITUS: Ennen kuin käytät akkua,

lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön.

Akun tila

Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat. Akun varaustaso näytetään viiden sekunnin ajan tuotteen sammuttamisen tai akun varaustilan ilmaisin -painikkeen painamisen jälkeen. Virheen tapahtuessa akun varoitussymboli syttyy. Katso Akku sivulla 287.

LED-merkkivalot	Akun tila
Kaikki LED-merkkivalot palavat.	Täysin ladattu (75–100 %)
LED 1, LED 2 ja LED 3 palavat	Akun varaustaso on 50–75 %.
LED 1 ja LED 2 palavat Akun varaustaso on 25–50 %.
LED 1 palaa Akun varaustaso on 0–25 %.
LED 1 vilkkuu. Akku on tyhjä. Lataa akku.

Akun lataaminen

Lataa akku ennen ensimmäistä käyttökertaa. Akun varaus on toimitettaessa vain 30 %.

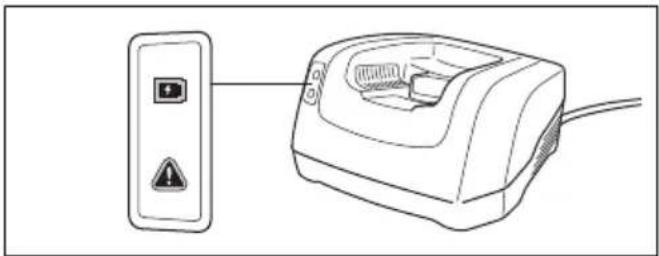

Huomautus: Akkulaturi on kytkettävä tyyppikilven mukaiseen jännitteeseen ja taajuuteen.

Akku ei lataudu, jos akun lämpötila on yli 50 °C. Akkulaturi viilentää akkua ennen kuin se alkaa latautua.

1. Kytke akkulaturin virtajohdon toinen pää akkulaturin liitäntään.

2. Kytke sitten akkulaturin virtajohdon toinen pää maadoitettuun pistorasiaan. Akkulaturin vihreä merkkivalo vilkkuu kerran.

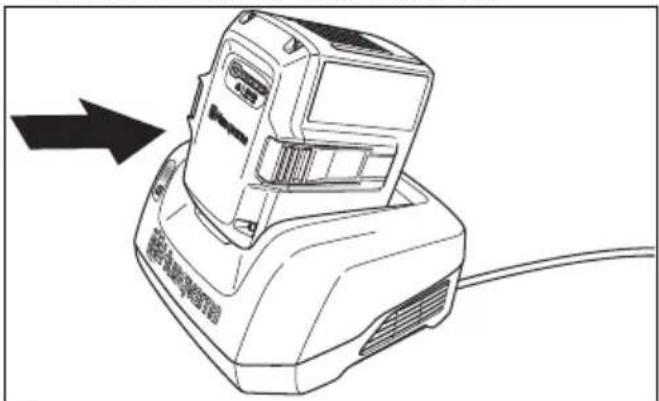

1. Aseta akku akkulaturiin. Laturin vihreä valo syttyy, kun akku on kytketty oikein akkulaturiin.

1. Kun akun kaikki LED-merkkivalot syttyvät, akku on ladattu täyteen. Lataa akkua enintään 24 tuntia.
2. Kun irrotat akkulaturin pistorasiasta, älä vedä johdosta, vaan pistokkeesta.
3. Irrota akku akkulaturista.

Akun varaustila

Husqvarna-litiumioniakkua voi ladata tai käyttää sen varaustasosta riippumatta. Akku ei ole vaurioitunut. Täyteen ladattu akku ei menetä varaustaan, kun se jätetään laturiin.

LED-näyttö	Varaustila
LED 1 vilkkuu. 0–25 %
LED 1 palaa, LED 2 vilk-kuu	25–50 %
LED 1 ja LED 2 palavat ja LED 3 vilkkuu.	50–75 %
LED 1, LED 2 ja LED 3 palavat, LED 4 vilkkuu.	75–100 %
LED 1, LED 2, LED 3, LED 4 palavat	Täyteen ladattu

Multiakun lataaminen

Huomautus: Lataa akku, jos sitä käytetään ensimmäisen kerran. Uuden akun varaus on vain 30 %.

1. Varmista, että akku on kuiva.

2. Kiinnitä multiakku sovittimeen.

1. Aseta sovitin akkulaturiin.
2. Varmista, että akkulaturin vihreä latausvalo syttyy. Tämä tarkoittaa, että sovitin ja multiakku on liitetty oikein.

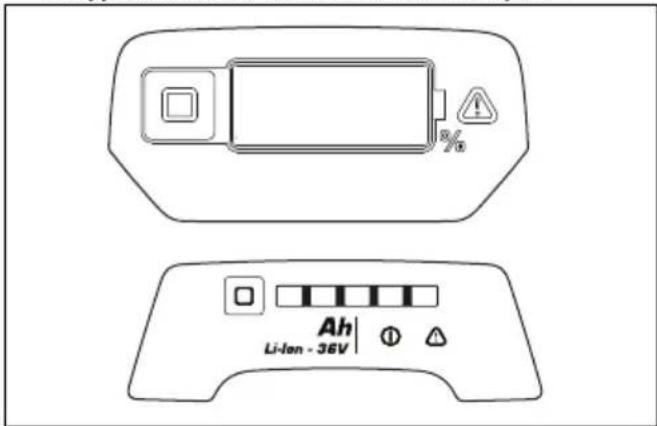

1. Kun akun kaikki merkkivalot syttyvät ja sovittimessa näkyy lukema 100 %, akku on ladattu täyteen.

Li-Ion - 36V Ah %

Sovitin näyttää latauksen tilan 1 %:n tarkkuudella. Pienet poikkeamat ovat mahdollisia latauksen alussa.

1. Irrota akkulaturi pistorasiasta vetämällä pistoketta. Älä vedä kaapelista.
2. Irrota sovitin akkulaturista.
3. Irrota multiakku sovittimesta.

Huomautus: Katso lisätietoja multiakun ja akkulaturin käyttöohjeista.

Laitteen käynnistäminen

1. Nosta akun kantta.
2. Aseta ladattu akku akun kannen alle akkupaikkaan numero 1. Pidennä käyttöaikaa asettamalla toinen ladattu akku akkupaikkaan numero 2.
3. Irrota turva-avain turva-avaimen pidikkeestä.
4. Työnnä turva-avain turvalukkoon.

1. Seiso laitteen takana.

2. Paina ohjauspaneelin ON/OFF-virtapainiketta. Näyttö käynnistyy.

3. Avaa käynnistyksenesto.

1. Työnnä moottorin jarrukahvaa kahvaston suuntaan.

Vetojärjestelmän käyttäminen pyörillä (LC 551iV)

- Käynnistä veto vetämällä vetojärjestelmän sanka työntöaisan suuntaan.

- Voit säätää ajonopeutta neljän eri nopeuden välillä painamalla + tai – -painikkeita ohjauspaneelissa.

- Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessäsi estettä.

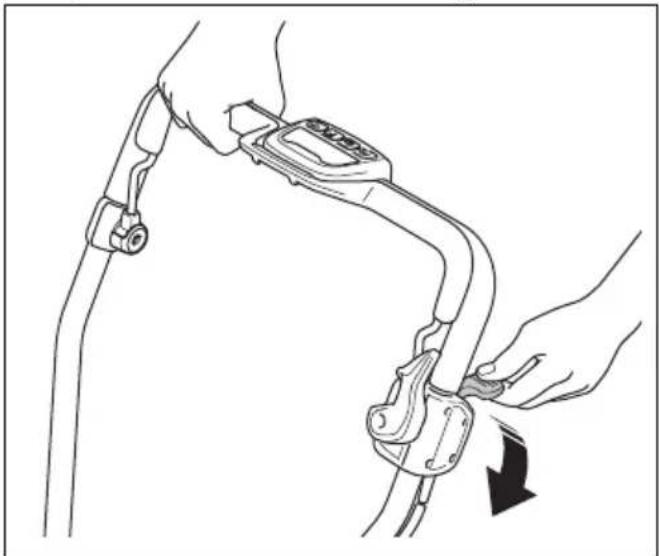

Vetojärjestelmän käyttäminen pyörillä (LB 553iV)

1. Käynnistä laite, katso Laitteen käynnistäminen sivulla 282.
2. Käynnistä liike vetämällä ohjaussauva ylös.

1. Paina painikkeita + ja -ohjauspaneelissa ajonopeuden säätämiseksi.

1. Kytke vetojärjestelmä pois käytöstä työntämällä ohjaussauva alas esimerkiksi lähestyessäsi estettä.

Laitteen siirtäminen, kun terälaite on kytketty pois käytöstä (LB 553iV)

• Kytke käynnistyksenesto.
• Vedä ohjaussauva ylös.
- Pidä ohjaussauvasta kiinni ja siirrä laitetta.
- Päästä ohjaussauvasta irti ja kytke käynnistyksenesto pois käytöstä, jotta voit jatkaa laitteen käyttöä.

SavE-toiminnon käyttäminen

Laitteessa on akkua säästävä toiminto (SavE), joka pidentää käyttöaikaa.

1. Käynnistä toiminto painamalla SavE-painiketta (A). Näytön SavE-symboli (B) syttyy.

2. Sammuta toiminto painamalla uudelleen SavE-painiketta. Näytön SavE-symboli (B) sammuu.

1 e A B

Huomautus: SavE-toiminto sammuu automaattisesti, jos nurmikon olosuhteet vaativat suurempaa tehoa. SavE-toiminto käynnistyy automaattisesti uudelleen, kun nurmikon olosuhteet sallivat sen.

PowerBoost-toiminto

Kun laitteella leikataan korkeaa tai märkää ruohoa, moottori lisää automaattisesti kierrosnopeutta. Moottori siirtyy automaattisesti normaalitilaan, kun PowerBoosttoimintoa ei tarvita. Tämä säästää akun virtaa.

Moottori sammuu

Käytön aikana terä ja moottori voivat pysähtyä väliaikaisesti esimerkiksi leikkuusuojuksen alla olevan ruohotukoksen vuoksi. Jos näin käy ja pidät moottorin jarrukahvaa painettuna alas, laite käynnistyy automaattisesti uudelleen. Jos laite ei käynnisty uudelleen 5–10 sekunnin kuluessa, leikkuusuojuksen alus täytyy mahdollisesti puhdistaa. Katso kohta Laitteen puhdistaminen sivulla 286.

VAROITUS: Jos moottori pysähtyy, laite yrittää käynnistyä automaattisesti uudelleen 5–10 sekunnin ajan. Odota vähintään 15 sekuntia, ennen kuin tarkistat leikkuusuojuksen.

VAROITUS: Ennen kuin tarkistat leikkuusuojuksen, vapauta moottorin jarrukahva, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Jos este poistetaan ja laite käynnistyy vahingossa, seurauksena on loukkaantumisvaara.

Laitteen pysäyttäminen

Laite sammuu automaattisesti, jos sitä ei käytetä 3 minuuttiin.

1. Pysäytä moottori vapauttamalla moottorin jarrukahva.

1. Paina ohjauspaneelin ON/OFF-virtapainiketta. Kaikki näytön merkkivalot ja symbolit sammuvat.

1. Irrota turva-avain turvalukosta ja aseta se pidikkeeseensä.

Hyvän tuloksen saavuttaminen

- Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.
• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.
• Pidä leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolelle kertynyt ruoho ja lika voivat heikentää leikkuutuloksia. Katso kohta Laitteen puhdistaminen sivulla 286.

Ruohon leikkaaminen ilman kiinnitettyä ruohonkerääjää tai silppurin tulppaa (LC 551iV)

1. Nosta takasuojus ylös ja irrota ruohonkerääjä.
2. Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.
3. Sulje takasuojus ennen laitteen käyttämistä.

Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen alle.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike.

Katso lisätietoja kohdasta www.husqvarna.com.

Huoltokaavio

Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin.

Lisätietoja *-merkillä merkityistä huolloista on kohdassa Turvallisuusohjeet käyttöä varten sivulla 270.

	Jokaisella käyttö-kerralla	Kuukausittain	Kerrankäyttö-kaudessa
Tee yleistarkastus. X
Puhdista voimansiirron kannet. Varmista, ettei moottorissa ole ruohoa. X
Tarkista käynnistyksenesto. * X
Varmista, että laitteen turvalaitteissa ei ole vikoja. * X
Tarkista ruohonkerääjä kulumisen tai heikkenemisen varalta. X
Tarkista terävarustus. X
	Jokaisella käyttö-kerralla	Kuukau-sittain	Kerrankäyttö-kaudessa
Tarkista leikkuusuojus. * X
Tarkista moottorin jarrukahva. * X
Tarkista, että virtapainike toimii oikein eikä se ole viallinen. X
Tarkista akku vaurioiden varalta. X
Tarkista akun varaustila X
Tarkista, että akun vapautuspainikkeet toimivat oikein ja että akku lukittuu laitteeseen.	X
Puhdista ilmanottoaukot. Varmista, ettei ilmanottoaukoissa ole ruohoa tai likaa. X
Tarkista akkulaturi vaurioiden varalta ja varmista, että se toimii oikein X
Puhdista suojakannen alapuoli (LC 551iV, LB 553iV). X
Tarkista akun ja laitteen väliset kytkennät. Tarkista myös akun ja akkulaturin välinen kytkentä.			X

Yleistarkastus

• Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty.
• Varmista, että laitteen kaapelit on asennettu siten, että ne eivät vahingoitu.

Terän vaihtaminen

1. Lukitse terä puukiilalla.

1. Irrota teräpultti, aluslevy ja terä.

1. Tarkista terätuki ja -pultti vaurioiden varalta.

a) Jos vaihdat terän tai terätuen, vaihda myös teräpultti, jousialuslevy ja kitka-aluslevy.

1. Tutki moottorin akseli ja varmista, ettei se ole vääntynyt.
2. Asenna uusi terä siten, että käännytyt päät osoittavat leikkuusuojuksen suuntaan.

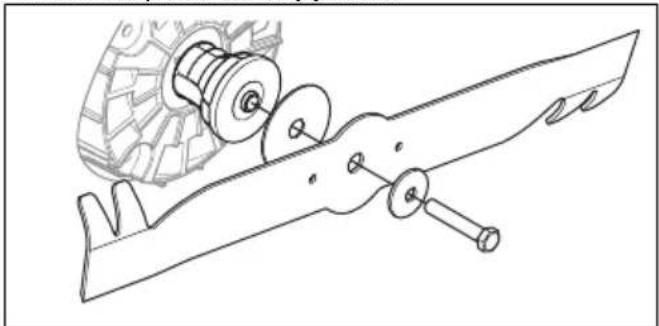

1. Aseta kitka-aluslevy ja terä terätukea vasten.

1. Varmista, että terä on kohdistettu moottorin akselin keskiosan kanssa.

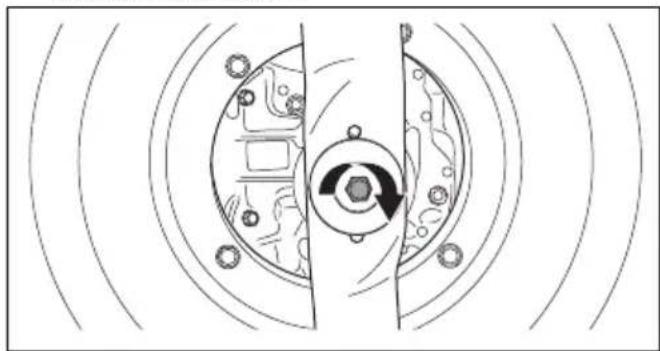

1. Lukitse terä puukiilalla.

1. Kiinnitä jousialuslevy paikalleen ja kiristä pultti momenttiin 65-75 Nm.

1. Pyöritä terää käsin ja varmista, että se pyörii vapaasti.

VAROITUS: Käytä suojakäsineitä. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Testaa terää käynnistämällä laite. Jos terä ei ole kiinnitetty asianmukaisesti, laite tärisee tai sen leikkuutulos ei ole tyydyttävä.

Laitteen puhdistaminen

• Puhdista muoviosat puhtaalla ja kuivalla liinalla.
• Älä käytä vettä, kun puhdistat laitetta. Vesi voi päästä akkuun tai moottoriin ja vaurioittaa laitetta tai aiheuttaa oikosulun.
• Poista lehdet, ruoho ja lika harjalla.
• Irrota suojakansi ja puhdista ruoho suojakannen sisäpuolelta harjalla.

Akun ja akkulaturin puhdistaminen

VAROITUS: Älä pese akkua tai akkulaturia vedellä.

VAROITUS: Älä puhdista akkua kemiallisilla aineilla.

• Varmista, että akku ja akkulaturi ovat puhtaita ja kuivia ennen kuin laitat akun akkulaturiin.
• Puhdista akun liittimet paineilmalla tai pehmeällä, kuivalla liinalla.
• Puhdista akun ja akkulaturin pinnat pehmeällä, kuivalla liinalla.

Terävarustuksen tarkistaminen

VAROITUS: Jotta laite ei käynnisty vahingossa, vedä turva-avain ylös, irrota akku ja odota vähintään viisi sekuntia.

VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta. Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava.

Vianmääritys

Akku

Akun merkkivalo Syy Ratkaisu
Vihreä merkkivalo vilkkuu	Akun jännite on alhainen. Lataa akku.	Katso Akun lataaminen sivulla 280.
Vian merkkivalo vilkkuu.	Akun varaus on heikko. Lataa akku. Katso	Akku sivulla 287.
	Työympäristön lämpötila on liian kor-kea tai liian matala.	Käytä akkua -10...40 °C:n lämpötilassa.
	Ylijännite. Varmista, että verkkojännite	vastaa laitteeseenkiinnitetyssä arvokilvessä ilmoitettua jännitettä.
		Irrota akku akkulaturista. Odota viisi sekuntia ja yritä ladata akkua uudelleen. Jos ongelma jatkuu, ota yhteys hyväksyttyyn huoltoliikkeeseen.
Vian merkkivalo palaa. A	kkukennoston väli liian suuri (1 V). Ota	yhteys valtuutettuun huoltoliikkeeseen.

Akkulaturi

Akkulaturin merkki- valo	Syy Ratkaisu
Vian merkkivalo vilk- kuu.	Työympäristön lämpötila on liian korkea tai liian matala.	Käytä akkulaturia 5...40 °C:n lämpötilassa.
Vian merkkivalo pa- laa.		Ota yhteys valtuutettuun huoltoliikkeeseen.

Ohjauspaneeli

Virhekoodi (merkivalon vilkahdusten määrä)	Mahdolliset viat Mahdollinen toimenpide
1 Voimansiirto on liian	kuuma. Anna laitteen jäähtyä. Varmista, ettei voi-mansiirrossa ole ruohoa. Puhdista voiman-siirron kansi tarvittaessa.
5 Moottorin nopeus las	kee liikaa ja moottori py-sähtyy.	Puhdista leikkuulaite ja lisää leikkuukorkeut-ta. Katso kohta Leikkuukorkeuden asettami-nen (LB 548i, LC 551iV) sivulla 280. Jos vir-he ei poistu, ota yhteys hyväksyttyyn huolto-liikkeeseen.
8 Akun varaus on heikko. Lataa akku. Katso		Akun lataaminen sivulla 280.
9 Akkuvika tai akusta ei saada signaalia. Aseta akku laitteeseen oikein		ja tarkista ak-kuliitin. Jos akun vian merkkivalo vilkkuu, kat-so Akku sivulla 280.
Virhekoodi (merkki- valon vilkahdusten määrä)	Mahdolliset viat Mahdollinen toimenpide
10 Moottorin ohjaus on	liian kuuma. Sammuta moottori ja odota, että se jäähtyy.
Muut virheet Jos muita	virheitä ilmenee, irrota turva-avain ja akku ja ota yhteys valtuutettuun huoltoliik- keeseen.

Kuljettaminen, säilyttäminen ja hävittäminen

Johdanto

VAROITUS: Jotta kone ei käynnisty vahingossa kuljetuksen aikana, vedä turva-avain ylös, irrota akku ja odota vähintään viisi sekuntia.

Tuotteen asettaminen kuljetusasentoon (LC 551iV)

1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan laitteen molemmin puolin.

1. Irrota ruohonkerääjä.

Kuljettaminen

• Vaarallisten aineiden lainsäädännön määräykset koskevat tuotteessa olevia litiumioniakkuja.
• Tavarakuljetuksessa on noudatettava pakkausta ja merkintöjä koskevia erityismääräyksiä.
• Muista noudattaa vaarallisia aineita koskevia määräyksiä, kun valmistelet laitetta kuljetukseen. Myös mahdollisia paikallisia määräyksiä on noudatettava.
• Irrota akku aina kuljetuksen ajaksi.
• Teippaa akkuliittimet ja varmista, että akku ei pääse liikkumaan kuljetuksen aikana.
• Kiinnitä laite kuljetuksen ajaksi.

Säilytys

• Irrota akku aina säilytyksen ajaksi.

• Onnettomuuksien välttämiseksi varmista, ettei akku ole kytkettynä laitteeseen säilytyksen aikana.

• Säilytä akkulaturia ainoastaan suljetussa ja kuivassa paikassa.

• Säilytä akkua ja akkulaturia kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.
• Irrota akku akkulaturista varastoinnin ajaksi.
• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.
• Säilytä akkua 5–25 °C:n lämpötilassa ja poissa suorasta auringonvalosta.
• Säilytä akkulaturia 5–45 °C:n lämpötilassa ja poissa suorasta auringonvalosta.
• Varmista, että akun varaustaso on 30–50 % ennen pitkäaikaista säilytystä.
• Säilytä laitetta, akkua ja akkulaturia lukitussa tilassa lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.
• Puhdista laite ja tee täysi huolto ennen pitkäaikaista säilytystä.

mukana. Se on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

Varmistamalla laitteen asianmukaisen hävittämisen autat vähentämään mahdollisia negatiivia ympäristövaikutuksia, joita tämän laitteen virheellisestä hävittämisestä koituisi. Lisätietoja tämän laitteen kierrätyksestä saat ottamalla yhteyden kotikuntasi viranomaisiin, jätehuoltoon tai laitteen myyneeseen liikkeeseen.

Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa hävittää kotitalousjätteen

Tekniset tiedot
Tekniset tiedot

	LB 548i LB 553iV LC 551iV
Leikkuumoottori
Moottorityyppi BLDC (harjaton) 36 V BLDC (harjaton) 36 V BLDC (harjaton) 36 V
Moottorin nopeus – SavE, r/min* 2 600 2 600 2 600
Moottorin nopeus – nimellinen, r/min* 3 000 3 000 3 000
Moottorin nopeus – suuri kuormitus, r/min* 3 300 3 300 3 300
Moottorin teho – enintään, kW 1,8 1,8 1,8
Moottorin teho – nimellisteho, kW 1,5 1,5 1,5
Ajomoottori
Moottorin teho – nimellisteho, kW – 0,4 0,4
Liikkumisnopeus, km/h – 3,0–5,0 3,0–5,0
Nopeuden säätötasot – 4	4
Paino
Paino ilman akkua, kg	31	38	39,5
Akku
Akkutyyppi	Husqvarna-akkusarja	Husqvarna-akkusarja	Husqvarna-akkusarja
Akun käyttöaika

	LB 548i LB 553iV LC 5	51iV
Akun käyttöaika, min, (vapaa käyttö) SavE-toiminto käytössä, yksi 9,4 Ah:n Husqvarna-akku (Bli300).	35 35 30
Akun käyttöaika, min, (vapaa käyttö) nor-maali tila käytössä, yksi 9,4 Ah:n Husqvarna-akku (Bli300).	30 30 25
Melupäästöt 25
Äänentehotaso, mitattu dB(A) 93 97 97
Äänentehotaso, taattu LWA dB(A) 93 98 97
Äänitasot 26
Äänenpainetaso käyttäjän korvan tasalla, dB(A)	80 84 84
Tärinätasot 27
Työntöaisa, m/s2	0,3 1,3 0,3
Terävarustus
Leikkuukorkeus, mm 30–60 28–65 26–74
Leikkuuleveys, cm 48 53 51
Terä, vakio Silppuava terä	597466510	Silppuava terä529441810	Keruuterä597466310
Terälisävaruste – – Silppuava terä			597466410
Ruohonkerääjän tilavuus, litraa – – 65

* Kierrokset minuutissa

Hyväksytyt akut Tyyppi Akun kapasiteetti,		Ah	Jännite, V Paino, lb/kg
BLi20	Litiumioni	4,0	36	2,6/1,2
BLi200	Litiumioni	5,2	36	2,8/1,3
BLi300	Litiumioni	9,4	36	1,9
BLi550X	Litiumioni	15,6	36	12,4/5,6
BLi950X	Litiumioni	31,1	36	15,4/7,0

Hyväksytyt laturit määritetyille BLi-akuille Tulojännite, V Taajuus, Hz Teho, W
QC80 100–240 50–60 80
QC80F 12 0 80
QC330 100–240 50–60 330
QC500 100–240 50–60 500

Vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote:

Kuvaus Ruohonleikkuri
Tuotemerkki Husqvarna
Tyyppi/malli LB 548i, LC 551iV, LB 553iV
Tunniste Sarjanumerot vuodesta 2022 alkaen

vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupäästödirektiivi
2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa

ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden vakuuttaa yhdenmukaisuuden neuvoston direktiivin 2000/14/EY mukaisesti, vaatimustenmukaisuuden arviointimenettely: liite VI.

Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 289.

Huskvarna, 2022-10-14

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, kehityspäällikkö/puutarhatuotteet, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

Sommaire
