BRUKSANVISNING LC 551iV HUSQVARNA

Tekniske data.... 127

Overensstemmelseserklæring.... 130

Indledning

Produktbeskrivelse

- Rengør plastdele med en ren og tør klud.

• Fjern altid batteriet ved opbevaring.
- For at forhindre ulykker, skal du sørge for, at batteriet ikke er tilsluttet produktet under opbevaring.

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

Inhalt

Transport, oppbevaring og avhending.... 572

Tekniske data.... 573

Samsvarserklæring....575

Innledning

Produktbeskrivelse

Produktet er en roterende skyvegressklipper. Modellene LB 548i og LB 553iV bruker BioClip til å klippe opp gresset til gjødsel.

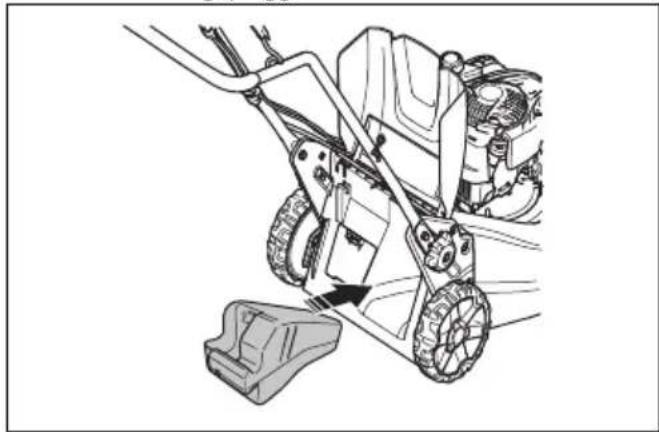

Modellen LC 551iV samler opp gresset i en gressoppsamler. Ta av oppsamleren for å få bakutkast

for gress. Fest et bioklippsett (tilbehør) for å klippe gresset til gjødsel.

Bruksområder

Bruk produktet til å klippe gress. Ikke bruk produktet til andre oppgaver.

1. Kontrollpanel
2. Motorbremshåndtak
3. Startsperre
4. Gressoppsamler (LC 551iV)
5. Bakdeksel (LC 551iV)
6. Tenningsnøkkel
7. Håndtaksknott (LC 551iV)
8. Spak for justering av håndtak (LB 548i)
9. Batterideksel
10. Klippehøyderegulering (LC 551iV)
11. ON/OFF-knapp

12. SavE-knapp

13. SavE-indikator

14. Batteriindikator
15. Hastighetsnivåindikator
16. Knapp for hastighetsreduksjon
17. Knapp for hastighetsøkning
18. LED-feillampe
19. Klippedeksel
20. Luftinntak
21. Beskyttelsesdeksel (LC 551iV)
22. Typeskilt
23. Sikkerhetsbøyle (LC 551iV)

24. Batterilader (tilbehør)

25. Batteri (tilbehør)

26. Multibatteri (tilbehør)

27. Adapterplate (tilleggsutstyr)

28. Multibatteriadapter (tilleggsutstyr)

29. Finfordelingssett (LC 551iV)
30. Bruksanvisning

Produktoversikt (LB 553iV)

LB 553iV

1. Kontrollpanel
2. Motorbremshåndtak
3. Startsperre
4. Tenningsnøkkel
5. Spak for justering av håndtak
6. Batterideksel
7. Klippehøyderegulering
8. ON/OFF-knapp
9. SavE-knapp
10. SavE-indikator
11. Batteriindikator
12. Hastighetsniväindikator
13. Knapp for hastighetsreduksjon
14. Knapp for hastighetsøkning
15. LED-feillampe
16. Klippedeksel
17. Luftinntak

18. Beskyttelsesdeksel

19. Typeskilt

20. Kjørespak
21. Batterilader (tilbehør)
22. Batteri (tilbehør)
23. Multibatteri (tilbehør)
24. Adapterplate (tilleggsutstyr)
25. Multibatteriadapter (tilleggsutstyr)
26. Bruksanvisning

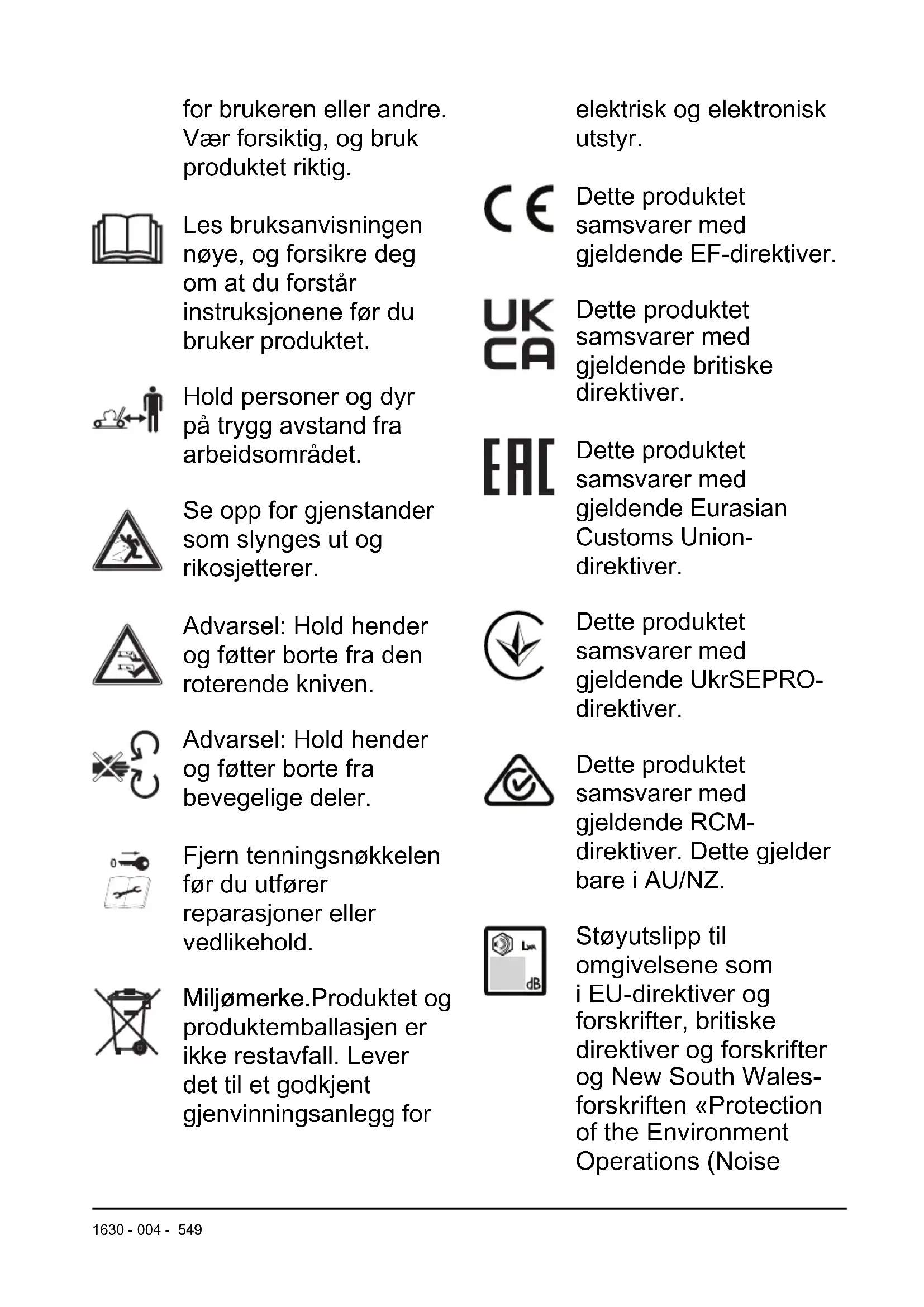

ADVARSEL: Dette produktet kan være farlig og føre til alvorlig personskade eller død

for brukeren eller andre. Vær forsiktig, og bruk produktet riktig.

Les bruksanvisningen nøye, og forsikre deg om at du forstår instruksjonene før du bruker produktet.

Hold personer og dyr på trygg avstand fra arbeidsområdet.

Se opp for gjenstander som slynges ut og rikosjetterer.

Advarsel: Hold hender og føtter borte fra den roterende kniven.

Advarsel: Hold hender og føtter borte fra bevegelige deler.

Fjern tenningsnøkkelen før du utfører reparasjoner eller vedlikehold.

Miljømerke.Produktet og produktemballasjen er ikke restavfall. Lever det til et godkjent gjenvinningsanlegg for

elektrisk og elektronisk utstyr.

Støyutslipp til omgivelsene som i EU-direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales-forskriften «Protection of the Environment Operations (Noise

Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 573 og på etiketten.

IPX4

Beskyttet mot sprutende vann.

Startprosedy- re: Trykk på AV/PÅ-knap- pen, løsne startsperren, skyv motor- bremsehåndta- ket ned.

Slipp motorbremsehåndtaket for å stoppe.

Langsomt

Raskt

gjelder sertifiseringskrav for visse markeder.

FARE – hold hender og føtter unna.

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.
• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.
• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Hold produktet rent. Sørg for at du kan lese skilt og merker.

• La aldri barn eller personer som ikke har satt seg inn i bruksanvisningen, bruke apparatet. Operatørens lavalder kan være fastsatt i lokale forskrifter

• Overvåk alltid personer med redusert fysisk eller mental kapasitet när de bruker produktet. En ansvarlig voksen må alltid være til stede.
• Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevnen og dømmekraften din.
• Ikke bruk produktet hvis det er defekt.
• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

- Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.

• Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.
• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.
• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.
• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.
• Det kan være farlig å klippe gress i skråninger. Ikke klipp hvis bakken er for bratt. Ikke bruk produktet i skråninger som heller mer enn 15 grader
• Vær ekstremt forsiktig når du svinger i bakker/hellinger. Bruk produktet på tvers av skråninger. Ikke gå opp og ned.
• Vær forsiktig når du nærmer deg skjulte hjørner eller

gjenstander som blokkerer sikten.

Arbeidssikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.
• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 554.
• Sørg for at du vet hvordan du stopper motoren raskt i en nødssituasjon.
• Produktet må ikke brukes i regn eller fuktige omgivelser. Fare for elektrisk støt øker hvis det kommer vann inn i produktet.
• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.

• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan skade kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.

• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig.
  Stans motoren, trekk opp tenningsnøkkelen, og fjern batteriet. Kontroller produktet for skader.
  Reparer skader, eller la et autorisert serviceverksted utføre reparasjon.

- Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.

- La alle hjulene være på bakken, og hold begge hender på håndtaket når du bruker produktet. Hold hender og føtter borte fra de roterende knivene.

- Unngå å vippe produktet opp mens motoren startes.

- Vær forsiktig når du trekker produktet bakover.

trekke opp tenningsnøkkelen og fjerne batteriet.

• Ikke gå bakover när du bruker produktet.
• Stopp motoren när du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.
• Ikke løp med produktet när motoren er på. Du må alltid gå mens du bruker produktet.
• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.
• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.

Sikkerhetsinstruksjoner for drift

Personlig verneutstyr

ADVARSEL: Les

de følgende advarselinstruksjonene før du bruker produktet.

- Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.
• Bruk tykke langbukser.
• Bruk vernehansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.
• Ikke fjern eller gjør endringer på sikkerhetsutstyr.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

- Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker.

Tenningsnøkkel

Tenningsnøkkelen er under batteridekselet. Tenningsnøkkelen kobler til batteriet som forsyner motoren med strøm.

Slik kontrollerer du tenningsnøkkelen

Tenningsnøkkelen kobler til batteriet som forsyner motoren med strøm.

- Start og stopp motoren. Hvis tenningsnøkkelen fungerer riktig, kan motoren bare starte når nøkkelen er i sikkerhetslåsen.

Motorbremsehåndtak

Motorbremshåndtaket stopper motoren. Når du slipper motorbremshåndtaket, stopper motoren.

Slik undersøker du startsperren

Utfør en kontroll av startsperren for å sikre at den hindrer driften av motoren.

1. Trykk motorbremshåndtaket i retning av styret. Startsperren stopper bevegelsen.

2. Skyv startsperren ut.

1. Løsne startsperren, og kontroller at den går tilbake til sin opprinnelige posisjon.

Batterisikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk bare Husqvarna oppladbare batterier som strømforsyning for relaterte Husqvarna-produkter. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.
• Ikke bruk ikke-oppladbare batterier.
• Fare for elektrisk støt. Ikke la batteripolene komme i kontakt med nøkler, mynter, skruer eller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.
• Ikke sett gjenstander inn i luftåpningene til batteriet.
• Hold batteriet unna sollys, varme og åpen ild. Batteriet kan eksplodere og forårsake forbrenninger og/eller kjemiske forbrenninger.
• Hold batteriet unna regn og fuktighet.
• Hold batteriet unna mikrobølger og høyt trykk.
• Ikke prøv å demontere eller ødelegge batteriet.

• Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og oppsøke legehjelp.

• Bruk batteriet i temperaturer mellom –10 og 40 °C.

• Ikke rengjør batteriet eller batteriladeren med vann. Se Slik rengjør du batteriet og batteriladeren på side 570.
• Ikke bruk et defekt eller skadet batteri.
• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, mynter og smykker.

Sikker bruk av batteriladeren

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk QC-batteriladere bare til å lade Husqvarna-erstatningsbatteriene.
• Fare for elektrisk støt eller kortslutning. Ikke sett gjenstander inn i luftåpningene til laderen. Ikke prøv å demontere batteriladeren. Ikke la ladekontaktene berøre metallgjenstander. Bruk en godkjent stikkontakt.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for forhold

som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Kontroller regelmessig at strømledningen til batteriladeren ikke er skadet, og at det ikke er sprekker i den.
• Ikke løft batteriladeren etter strømledningen. For å koble laderen fra stikkontakten drar du i støpselet. Ikke dra i ledningen.
• Hold strømledningen og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem i dører, gjerder eller lignende. Det kan føre til at laderen blir strømførende.
• Ikke rengjør batteriladeren med vann.
• Batteriladeren kan brukes av barn over 8 år og personer med nedsatte fysiske og mentale evner eller personer uten erfaring eller kunnskap hvis de får tilsyn eller instruksjoner om hvordan de bruker batteriladeren på en sikker måte, og forstår farene ved bruken. Barn skal

ikke leke med batteriladeren. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

• Ikke lad engangsbatterier i batteriladeren.
• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Batteriladeren må ikke tildekkes. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.
• Ikke bruk en defekt eller skadet batterilader.
• Bare lad batteriet innendørs på et sted som har god luftsirkulasjon og er beskyttet mot direkte sollys. Ikke lad batteriet i fuktige omgivelser.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Ta ut tenningsnøkkelen før du utfører vedlikehold på produktet.
• Utfør vedlikeholdsarbeidet på riktig måte for å øke levetiden til produktet og redusere risikoen for ulykker. La

et godkjent serviceverksted utføre det fagmessige vedlikeholdet. Snakk med nærmeste serviceverksted for mer informasjon.

• Utfør bare vedlikeholdsarbeid som er beskrevet i denne bruksanvisningen.
• Ta på kraftige hansker når du bruker skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.
• Hold skjærekantene skarpe og rene for best og sikrest ytelse.
• La serviceverkstedet undersøke produktet regelmessig og utføre de

nødvendige justeringene og reparasjonene.

• Skift ut alle skadde, slitte eller ødelagte deler.
• Følg instruksjonene for utskifting av tilbehør. Bruk bare tilbehør fra produsenten.
• Når de ikke er i bruk, oppbevarer du produktet, batteriet og batteriladeren fra hverandre i et tørt, innendørs og avlåst område. Kontroller at barn og personer som ikke er autoriserte, ikke kan få tilgang til produktet, batteriet eller batteriladeren.

Montering

Innledning

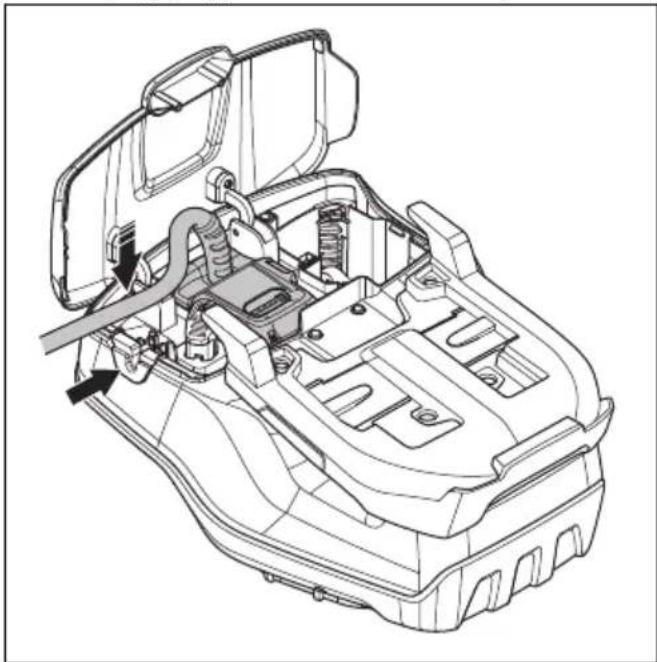

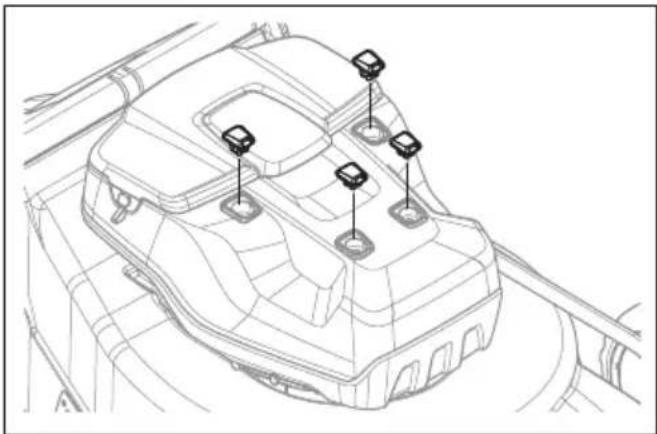

Slik monterer du og tar av multibatteriet (tilbehør)

1. Fjern de fire gummidekslene og de fire skruene fra motordekselet.

1. Åpne batteridekslet.

2. Ta ut batteriet i spor 1.


1. Skyv batteriadapteren inn i batterirommet til du hører et klikk.


1. Skyv tråden fra batteriadapteren gjennom hullet til forseglingsproppen. Fest tråden med klipsen.


1. Fest snoren fra batteriadapteren til håndtaket med de tre stoffstroppene.

1. Fjern multibatteriet i motsatt rekkefølge.

ADVARSEL: Ikke fest snoren for løst til håndtaket. Snoren kan løsne og forårsake skade.

Slik justerer du håndtaket (LC 551iV)

1. Løsne de nedre knottene.
2. Flytt knottene til den nedre enden av sporene på venstre og høyre side av produktet.

1. Angi høyden på håndtaket til én av de to tilgjengelige posisjonene.

2. Flytt knottene oppover i retning av håndtaket til de stopper og du hører et klikk.

CLICK!

1. Trekk til knottene helt.

Slik monterer du håndtaket (LB 548i, LB 553iV)

1. Fjern håndtaksmutteren og flensskiven fra platen på det øvre håndtaket.
2. Sett det øvre håndtaket på plass over det nedre håndtaket.

OBS: Kontroller at ledningene ikke kommer i klem eller blir skadet.

1. Drei håndtaket til siden for å få en god bruksstilling när du bruker produktet i nærheten av en vegg.

Slik monterer du oppsamleren (LC 551iV)

1. Fest oppsamlerrammen til gressposen med den faste delen av posen på undersiden. Hold håndtaket på rammen på toppen av gressposen.

1. Fest nedre del av oppsamlerrammen i sporet på bunnen av oppsamleren.

2. Fest gressposen til oppsamlerrammen med klemmene.

1. Løft det bakre dekselet.
2. Fest oppsamleren til den øverste kanten av chassiset.
3. Sett den nedre delen av oppsamleren inn i utkasterkanalen.

1. Løft opp det bakre dekselet, og ta av oppsamleren.
2. Sett finfordelingspluggen inn i utkasterkanalen.

• utvidet produktinformasjon
- informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ er en skyløsning som gir den kommersielle flåtelederen en oversikt over alle produktene. Du må ha Husqvarna Fleet Services™ -sensoren montert på produktet. Produktet er klargjort for montering av en Husqvarna Fleet Services™ -sensor. Du finner mer informasjon om Husqvarna Fleet Services™ på www.husqvarna.com.

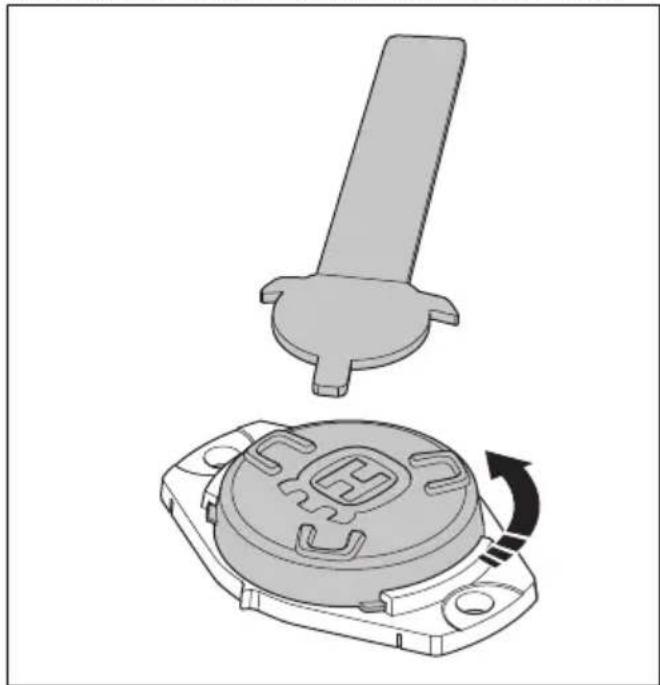

1. Bruk sensornøkkelen til å åpne lokket på sensoren.

1. Fjern sensoren.

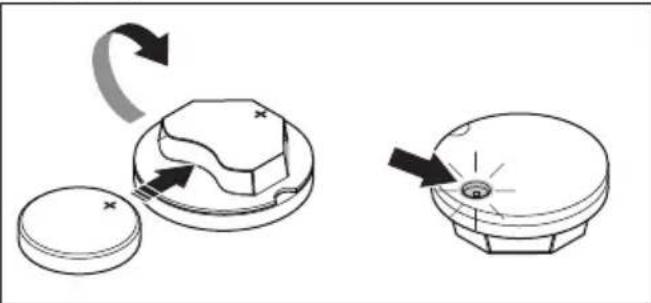

2. Koble batteriet til sensoren. Lysdioden på sensoren lyser opp.

1. Last ned Husqvarna Fleet Services ™ -appen.
2. Logg på Husqvarna Fleet Services ™ -appen.
3. Utfør en paringsoperasjon. Se Slik utfører du en paringsoperasjon mellom apen og produktet på side 562

Slik utfører du en paringsoperasjon mellom apen og produktet

1. Logg på Husqvarna Fleet Services ™ -appen.
2. Velg produktet i appen.
3. Skann koden bak sensoren med mobilenheten din for å installere sensoren i appen.

Merk: Det er bare nødvendig å utføre en paringsoperasjon mellom appen og produktet én gang.

Slik monterer du sensoren

1. Kontroller at sensoren er koblet til Husqvarna Fleet Services™ -appen. Se Slik utfører du en paringsoperasjon mellom apen og produktet på side 562.

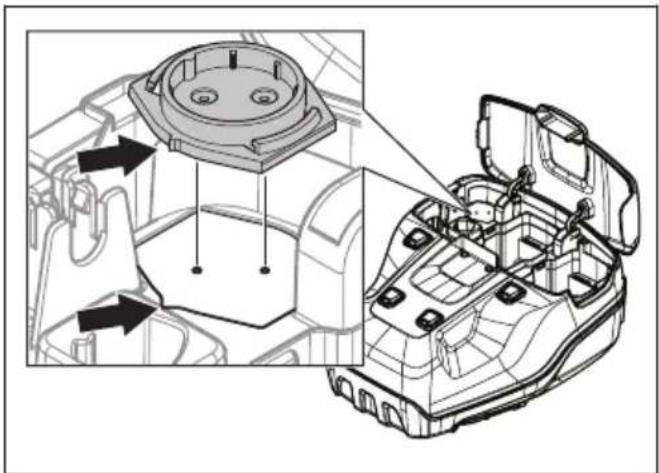

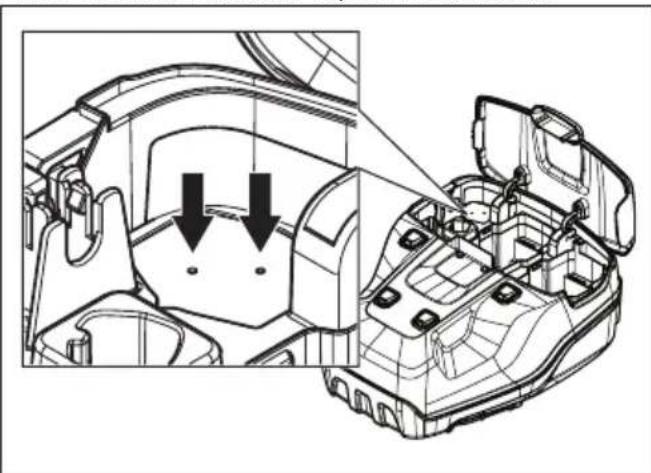

2. Bor to hull ved merkene i sporet i beholderen.

Merk: Påse at disse hullene har samme dimensjon som naglene som fulgte med sensoren.

1. Bruk en tang til å fjerne de ytre hullene på sensorsporet.

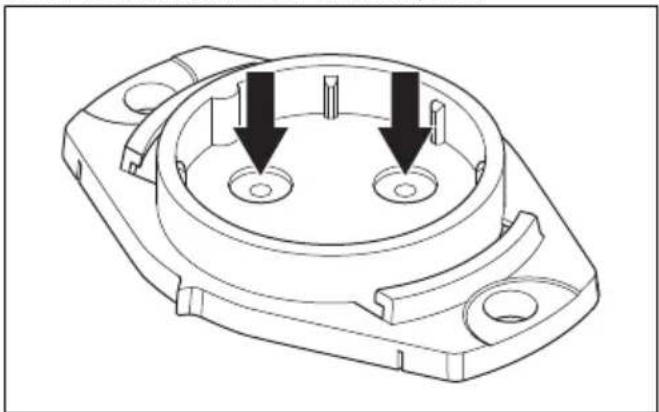

1. Bor to hull ved merkene i sensorsporet.

1. Rett inn sensorsporet med sporet i beholderen.

1. Fest sensorsporet med naglene.

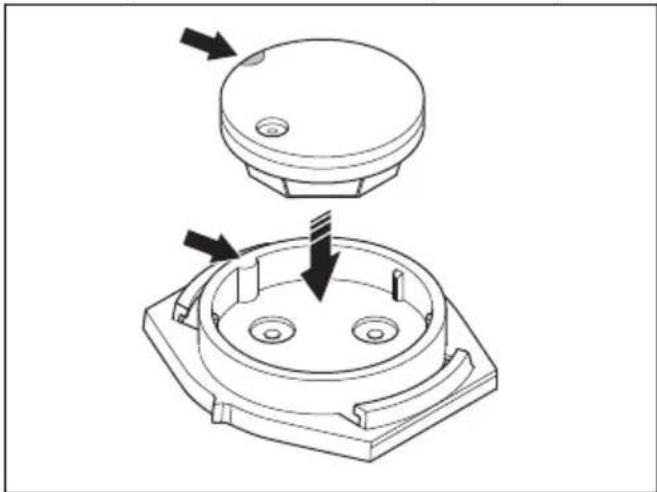

2. Monter sensoren i sensorsporet. Rett inn det hvite merket på sensoren med merket på sensorsporet.

1. Lukk lokket over sensoren og lås det med sensornøkkelen. Påse at toppen av Husqvarna-«H»-en peker vekk fra tenningsnøkkelen.

1. Løft styret til oppfelt posisjon.

1. Flytt knottene oppover i retning av styret til de stopper og du hører et klikk.

CLICK!

1. Trekk til knottene helt.

Slik regulerer du klippehøyden (LB 548i, LC 551iV)

Klippehøyden kan justeres i seks trinn.

1. Skyv klippehøyderegulatoren i retning av hjulet og deretter bakover for å heve klippehøyden.
2. Skyv klippehøyderegulatoren i retning av hjulet og deretter forover for å senke klippehøyden.

OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett.

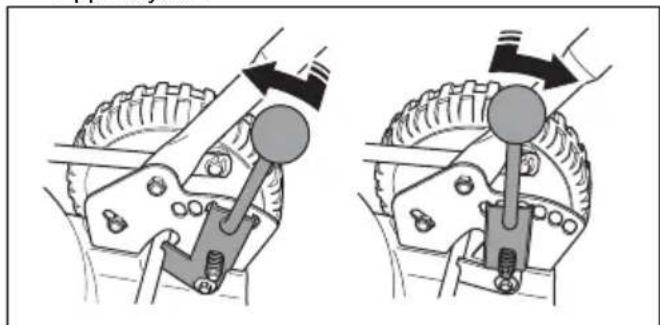

Slik regulerer du klippehøyden (LB 553iV)

Klippehøyden kan justeres i fem trinn.

1. Flytt spaken for klippehøyde bakover for å øke klippehøyden.
2. Flytt spaken for klippehøyde forover for å senke klippehøyden.

OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett.

Batteri

ADVARSEL: Før du bruker batteriet, må du lese og forstå kapittelet om sikkerhet. Du må også lese og forstå bruksanvisningen for batteriet og batteriladeren.

Batteristatus

Displayet viser gjenværende batterikapasitet og eventuelle problemer med batteriet. Batterikapasiteten vises i 5 sekunder etter at produktet er slått av, eller når batteriindikatorknappen trykkes inn. Advarselssymbolet på batteriet lyser hvis en feil oppstår. Se Batteri på side 570

1 2 3 4

LED-lamper	Batteristatus
Alle LED-indikatorer lyser	Fullt ladet (75–100 %)
LED 1, LED 2, LED 3 ly-ser.	Batteriet er 50–75 % la-det.
LED 1, LED 2 lyser. Batteriet er 25–50 % la-det.
LED 1 lyser. Batteriet er 0–25 % ladet.
LED 1 blinker Batteriet er utladet. Ladbatteriet.

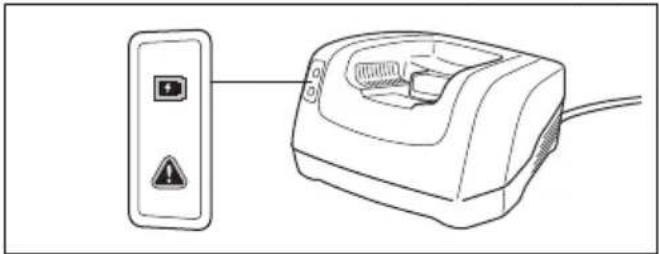

Batteriet lades ikke hvis batteritemperaturen er over 50 °C. Batteriladeren reduserer batteriets temperatur før den begynner å lade.

1. Koble den ene enden av strømledningen for batteriladeren inn i kontakten på batteriladeren.

2. Koble den andre enden av strømledningen for batteriladeren inn i en jordet stikkontakt. LED-indikatoren på batteriladeren blinker grønt én gang.

Adapteren viser ladestatus i trinn på 1 %. Det kan forekomme små avvik ved begynnelsen av ladeprosessen.

1. For å koble laderen fra stikkontakten drar du i støpselet. Ikke dra i ledningen.
2. Fjern adapteren fra batteriladeren.
3. Fjern multibatteriet fra adapteren.

Merk: Se bruksanvisningene for multibatteriet og batteriladeren for mer informasjon.

1. Løft batterilokket.
2. Sett inn et ladet batteri i batterispor nr. 1 under batteridekselet. For lengre driftstid kan du sett et annet oppladet batteri i batterispor nr. 2.
3. Koble tenningsnøkkelen fra tenningsnøkkelholderen.
4. Skyv tenningsnøkkelen inn i sikkerhetslåsen.

1. Trykk motorbremshåndtaket i retning av styret.

Slik brukes hjuldriften (LC 551iV)

- Trekk sikkerhetsbøylen i retning av håndtaket for å begynner å kjøre.

- Trykk på + og - på kontrollpanelet for å angi hastigheten i fire trinn.

- Løsne sikkerhetsbøylen for å frakoble driften, for eksempel når du går nær en hindring.

Slik brukes hjuldriften (LB 553iV)

1. Start produktet. Se Slik starter du produktet på side 566.

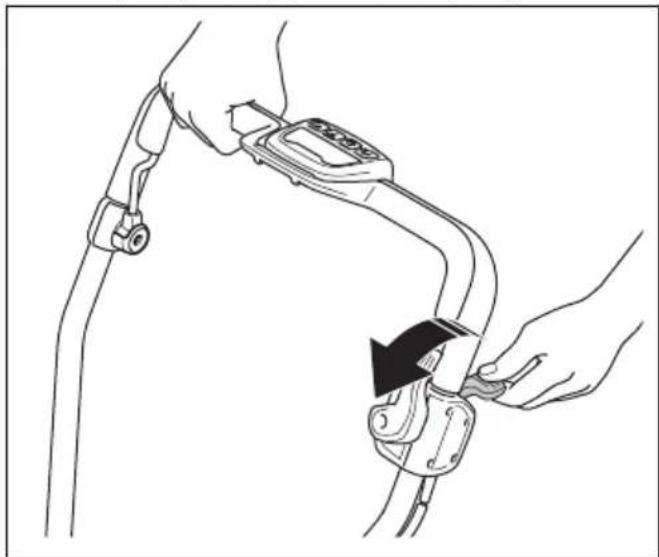

2. Trekk kjørespaken opp for å starte kjøringen.

1. Trykk på + og -på kontrollpanelet for å angi kjørehastigheten.

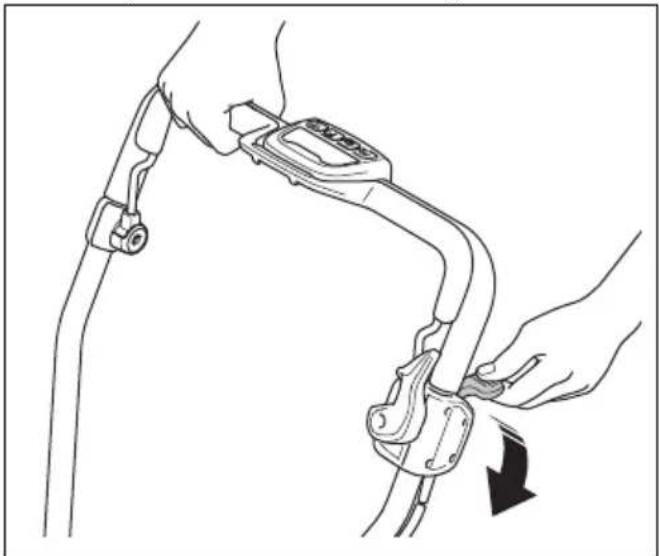

1. Skyv kjørespaken ned for å koble ut driften, for eksempel når du er nær en hindring.

Slik flytter du produktet med skjæreutstyret koblet ut (LB 553iV)

• Aktiver startsperren.
• Trekk opp kjørespaken.
• Hold i kjørespaken og flytt produktet.
• Slipp kjørespaken og koble ut startsperren for å fortsette driften.

Slik bruker du SavE-funksjonen

Produktet har en batterisparefunksjon (SavE) som gir lengre driftstid.

1. Trykk på SavE-knappen (A) for å starte funksjonen. SavE-symbolet (B) på displayet tennes.

2. Trykk på SavE-knappen igjen for å stoppe -funksjonen. SavE-symbolet (B) på displayet slukkes.

B 1 e A

Merk: SavE-funksjonen stopper automatisk hvis bakkeforholdene gjør det nødvendig med høyere effekt. SavE-funksjonen starter automatisk igjen när bakkeforholdene tillater det.

PowerBoost-funksjon

Når produktet klipper langt eller vått gress, øker motoren automatisk turtallet. For å spare batteritid går motoren automatisk tilbake til standard modus når det ikke er behov for PowerBoost-funksjonen.

Motoren kveles

Under drift kan skjærebladet og motoren stoppe midlertidig på grunn av hindringer, for eksempel fordi klippedekselet blokkeres av gress. Hvis dette skjer, og du fortsetter å holde motorbremshåndtaket trykket ned, starter produktet automatisk på nytt. Hvis produktet ikke starter på nytt innen 5–10 sekunder, kan det være nødvendig å rengjøre klippedekselet. Se Slik rengjør du produktet på side 570.

ADVARSEL: Hvis motoren stopper, prøver produktet automatisk å starte på nytt i 5–10 sekunder. Vent i minst 15 sekunder før du kontrollerer klippedekselet.

ADVARSEL: Før du kontrollerer klippedekselet, slipper du motorbremshåndtaket, vrir tenningsnøkkelen til 0, tar ut batteriet og venter i minst 5 sekunder. Det er fare for personskade hvis hindringen fjernes og produktet starter ved et uhell.

1. Slipp motorbremshåndtaket for å stoppe motoren.

1. Fjern tenningsnøkkelen fra sikkerhetslåsen og sett den i tenningsnøkkelholderen.

- Bruk alltid en godt slipt kniv. En sløv kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker også mindre energi enn en sløv kniv.

• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet, og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.
• Hold klippedekselet rent. Oppsamling av gress og smuss på innsiden av klippedekselet kan gi et dårligere klipperesultat. Se Slik rengjør du produktet på side 570.

Slik klipper du gresset uten oppsamleren eller finfordelingspluggen festet (LC 551iV)

1. Løft opp det bakre dekselet, og ta av gressoppsamleren.
2. Hvis en finfordelingsplugg og en finfordelingskniv er festet, tar du dem av.
3. Lukk bakdekselet før du bruker produktet.

Når du bruker produktet, tømmes det klipte gresset under bakdekselet.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Hvis du vil ha mer detaljert informasjon, kan du se www.husqvarna.com.

Vedlikeholdsskjema

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig.

For vedlikehold identifisert med * kan du se Sikkerhetsinstruksjoner for drift på side 554.

	Hver bruk	Månedlig	Hver se-song
Utfør en generell inspeksjon. X
Rengjør transmisjonsdekslene. Pass på at motoren ikke har gress på seg X
Kontroller startsperren. * X
Pass på at sikkerhetsutstyret på produktet ikke er defekt. * X
Kontroller oppsamleren for slitasje eller skader. X
Kontroller skjæreutstyret. X
Kontroller klippedekselet. * X
Kontroller motorbremshåndtaket. * X
Kontroller at PÅ/AV-knappen fungerer på riktig måte og ikke er defekt. X
Kontroller batteriet for skader. X
Kontroller batteriets ladenivå. X
Kontroller at utløserknappene på batteriet fungerer riktig og at batteriet låses fast i produktet.	X
Rengjør luftinntakene. Påse at luftinntakene ikke har gress eller smuss på seg. X
Undersøk batteriladeren for skader, og sørg for at den fungerer på riktig måte. X
Rengjør under beskyttelsesdekselet (LC 551iV, LB 553iV). X
Undersøk forbindelsene mellom batteriet og produktet. Undersøk også forbindelsen mellom batteriet og batteriladeren.			X

Slik utfører du en generell inspeksjon

1. Undersøk motorakselen for å forsikre deg om at den ikke er bøyd.

2. Når du fester den nye kniven, skal de bøyde endene av kniven peke i retning av klippedekselet.

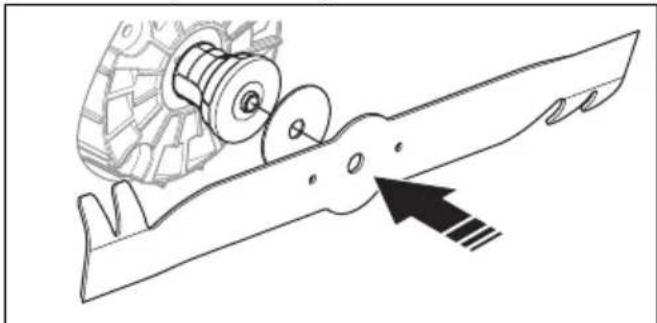

1. Plasser friksjonsskiven og kniven mot knivstøtten.

1. Kontroller at kniven er innrettet med midten av motorakselen.

1. Trekk kniven rundt for hånd for å kontrollere at den roterer fritt.

ADVARSEL: Bruk vernehansker. Kniven er svært skarp, og det er lett å kutte seg.

Slik rengjør du produktet

• Rengjør plastdeler med en tørr, ren klut.
• Ikke bruk vann til å rengjøre produktet. Vann kan komme inn i batteriet eller motoren og forårsake kortslutning eller skade på produktet.
• Bruk en børste for å fjerne løv, gress og smuss.

- Fjern beskyttelsesdekselet og bruk en børste til å rengjøre innsiden av beskyttelsesdekselet for gress.

Slik rengjør du batteriet og batteriladeren

ADVARSEL: Ikke rengjør batteriet eller batteriladeren med vann.

ADVARSEL: Ikke bruk kjemikalier til å rengjøre batteriet.

• Kontroller at batteriet og batteriladeren er rene og tørre før du setter batteriet i batteriladeren.
• Rengjør batteriklemmene med trykkluft, eller bruk en myk og tørr klut.
• Rengjør overflatene på batteriet og batteriladeren med en myk og tørr klut.

Slik kontrollerer du skjæreutstyret

ADVARSEL: Når du skal hindre utilsiktet start, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder.

ADVARSEL: Bruk vernehansker när du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.
2. Sjekk om kniven er skadet eller sløv.

Merk: Kniven må balanseres etter at den er slipt. La et servicesenter slipe, skifte og balansere kniven. Hvis du treffer en hindring som fører til at produktet stopper, må du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slipes eller om den må skiftes ut.

Feilsøking

Batteri

LED-indikator på batteriet	Årsak Løsning
Den grønne LED-lampen blinker.	Batterispenningen er lav. Lad batteriet.	Se 564. Slik lader du batteriet på side
LED-feillampen blinker. B	Batteriet er svakt. Lad batteriet. Se	Batteri på side 570.
	Temperaturen i arbeidsmiljøet er for høy eller for lav.	Bruk batteriet i temperaturer mellom -10 og 40 °C.
	Overspenning Kontroller at strømtilførselen er den samme som er angitt på typeskiltet på produktet.
LED-feillampen er tent. F	For stor forskjell mellom cellene (1 V).	Ta kontakt med et godkjent serviceverksted.

Batterilader

LED-indikator på batteriladeren.	Årsak Løsning
LED-feillampen blinker.	Temperaturen i arbeidsmiljøet er for høy eller for lav.	Bruk batteriladeren i temperaturer mellom 5 og 40 °C.
LED-feillampen er tent.		Ta kontakt med et godkjent serviceverksted.

Kontrollpanel

Feilkode (antall lys-blink)	Mulige feil Mulig fremgangsmåte
1 Transmisjonsmotoren	er for varm. La produktet kjøle seg ned. Påse	at transmis-jonen ikke har gress på seg. Rengjør trans-misjonsdekselet om nødvendig.
5 Motorturtallet faller for	mye, og motoren stop- per.	Rengjør klippeaggregatet og øk klippehøy-den. Se Slik regulerer du klippehøyden (LB 548i, LC 551iV) på side 564. Hvis pro-blemet vedvarer, kontakter du et autorisert serviceverksted.
8 Batteriet er svakt. Lad	batteriet. Se	Slik lader du batteriet på side 564.
9 Batterifeil eller ingen	signaler fra batteriet Sett batteriet inn i produktet	på riktig måte,og undersøk batterikontakten. Hvis LED-feil-lampen på batteriet blinker, kan du se Batteri på side 564.
10 Motorstyringen er for	varm. Stopp motoren, og vent til den er avkjø	t.
Andre feil Hvis det opp	står andre feil, må du ta ut tenningsnøkkelen og batteriet, og ta kontakt med et godkjent serviceverksted.

Transport, oppbevaring og avhending

Innledning

ADVARSEL: Når du skal hindre utilsiktet start under transport, trekker du opp tenningsnøkkelen, tar ut batteriet og venter i minst fem sekunder.

Slik setter du produktet i transportstilling (LC 551iV)

1. Løsne de nedre knottene.
2. Flytt knottene til den nedre enden av sporene på venstre og høyre side av produktet.

• Loven om farlige varer gjelder de medfølgende Li-ion-batteriene.

• For kommersiell transport må spesielle krav på emballasje og etiketter følges.

• Sørg for at du overholder lovene om farlig materiale när du klargjør produktet for transport. Lokale forskrifter kan gjelde.
  • Ta alltid ut batteriet før transport.

• Sett teip på batterikontaktene, og forsikre deg om at batteriet ikke kan bevege seg rundt under transport.
  • Sikre produktet under transport.

Lagring

• Ta alltid ut batteriet när du skal oppbevare produktet.
• For å hindre ulykker må du sikre at batteriet ikke er koblet til produktet under oppbevaring.
• Oppbevar batteriladeren på et innelukket og tørt sted.
• Hold batteriet og laderen på et tørt sted der det ikke er fukt eller frost.
• Koble batteriet fra batteriladeren under oppbevaring.
• Batteriet må ikke oppbevares der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.
• Oppbevar batteriet et sted temperaturen er mellom 5 og 25 °C og borte fra sollys.
• Oppbevar batteriladeren et sted temperaturen er mellom 5 og 45 °C og borte fra sollys.
• Kontroller at batteriet er ladet til 30–50 % før du setter det til oppbevaring i lange perioder.
• Oppbevar produktet, batteriet og batteriladeren i et låsbart område, utilgjengelige for barn og uautoriserte personer.
• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.

Avhending

Symbolene på produktet eller produktemballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall. Produktet skal innleveres til et gjenvinningsanlegg som gjenvinner elektrisk og elektronisk utstyr.

Ved å sikre at produktet håndteres på riktig måte, kan du bidra til å motvirke potensielt negative virkninger på miljø og mennesker, som kan oppstå som følge av at produktet ikke avfallshåndteres på riktig måte. Kontakt det lokale renovasjonsvesenet eller forhandleren der du kjøpte produktet hvis du ønsker mer detaljert informasjon.

Tekniske data
Tekniske data

	LB 548i LB 553iV LC 551iV
Klippemotor
Motortype BLDC (børsteløs)	36 V	BLDC (børsteløs)36 V	BLDC (børsteløs)36 V
Motorhastighet – SavE, turtall* 2600 2600 2600
Motorhastighet – nominell, turtall* 3000 3000 3000
Motorhastighet – høybelastning, turtall* 3300 3300 3300 3300
Motoreffekt – maks. kW 1,8 1,8 1,8
Motoreffekt – nominell, kW 1,5 1,5 1,5
Drivmotor
Motoreffekt – nominell, kW Ikke tilgjengelig 0,4	0,4
Selvgående hastighet, km/t Ikke tilgjengelig 3,0–5,0 3,0–5,0
Nivåer for hastighetsjustering Ikke tilgjengelig 4 4
Vekt
Vekt uten batteri, kg 31 38 39,5
Batteri
Batteritype	Husqvarna-batteriserien	Husqvarna-batteriserien	Husqvarna-batteriserien
Batteriets driftstid
Batteriets driftstid, min, (frikjøring) med SavE aktivert, med ett Husqvarna 9,4 Ah-batteri (Bli300)	35 35 30
Batteriets driftstid, min., (frikjøring) med standardmodus aktivert, med ett Husqvarna 9,4 Ah-batteri (Bli300)	30 30 25
Støyutslipp ^52
Lydeffektnivå, målt dB (A)	93 97 97
Lydeffektnivå, garantert LWA dB (A)	93 98 97
Lydnivåer ^53
Lydtrykknivå ved brukerens øre, dB (A)	80 84 84
Vibrasjonsnivåer ^54

	LB 548i LB 553iV LC 5	51iV
Håndtak, m/s ^2	0,3 1,3 0,3
Klippeutstyr
Klippehøyde, mm 30–60 28–65 26–74
Klippebredde, cm 48 53 51
Kniv, standard Finfordelingskniv	597466510	Finfordelingskniv529441810	Oppsamlingskniv597466310
Skjærebladtilbehør Ikke tilgjengelig Ikke tilgjengelig Finfordelingskniv			597466410
Oppsamlerkapasitet, liter Ikke tilgjengelig Ikke tilgjengelig 65

* Omdreininger per minutt

Godkjente batterier Type Batterikapasitet,		Ah	Spenning, V Vekt, lb/kg
BLi20 Litium-ion 4,0 36	2,6/1,2
BLi200	Litium-ion 5,2 36	2,8 / 1,3
BLi300	Litium-ion 9,4 36	4,1 / 1,9
BLi550X	Litium-ion 15,6	36	12,4 / 5,6
BLi950X	Litium-ion 31,1	36	15,4 / 7,0

Godkjente ladere for de spesifiserte batteriene, BLi Inngangsspenning, V		Frekvens, Hz	Effekt, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC330	100–240	50–60	330
QC500	100–240	50–60	500

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Gressklipper
Merke Husqvarna
Type/modell LB 548i, LC 551iV, LB 553iV
ID Serienumre datert 2022 og senere

Regulering Beskrivelse
2006/42/EC «angående maskiner»
2014/30/EU «om elektromagnetisk kompatibilitet»
2000/14/EC «angående utslipp av støy til omgivelsene»
2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN 60335-1:2012/AC:2014/ A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden Har bekreftet samsvar med rådsdirektivet 2000/14/EF, prosedyre for overensstemmelsesvurdering: Vedlegg VI.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 573.

Huskvarna, 2022-10-14

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Utviklingssjef/hageproduktansvarlig, Husqvarna AB

Ansvarlig for teknisk dokumentasjon

SPIS TREŚCI

Wstep....576

Originale instruksjoner
