MANUAL DE UTILIZARE LC 551iV HUSQVARNA

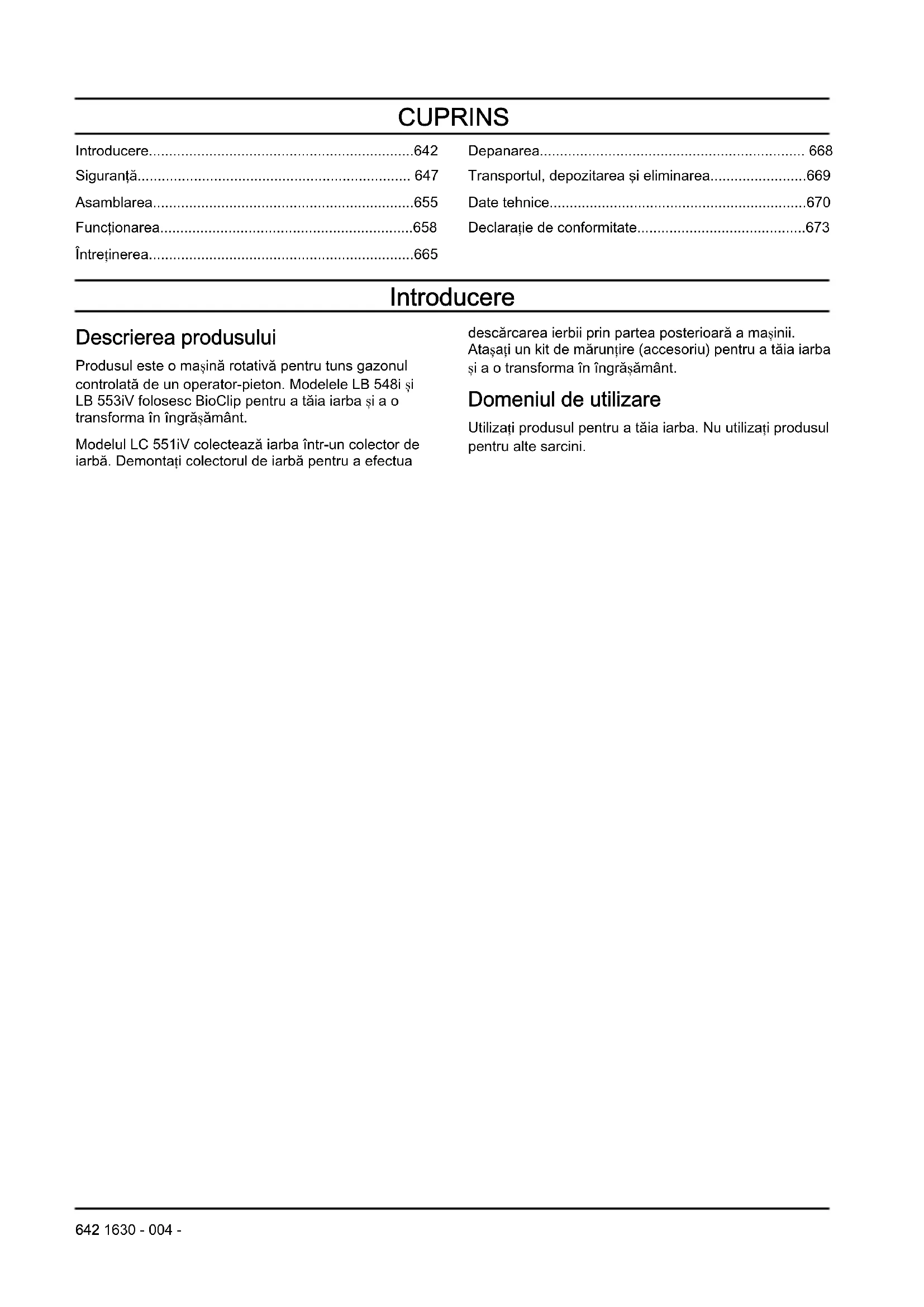

Introducere....642
Siguranță....647
Asamblarea....655
Functionarea....658
Întreținerea....665

Depanarea.... 668

Transportul, depozitarea și eliminarea....669

Date tehnice....670

Declaratie de conformitate....673

Introducere

Descrierea produsului

Produsul este o maşină rotativă pentru tuns gazonul controlată de un operator-pieton. Modelele LB 548i și LB 553iV folosesc BioClip pentru a tăia iarba și a o transforma în îngrășământ.

Modelul LC 551iV colectează iarba într-un colector de iarbă. Demontați colectorul de iarbă pentru a efectua

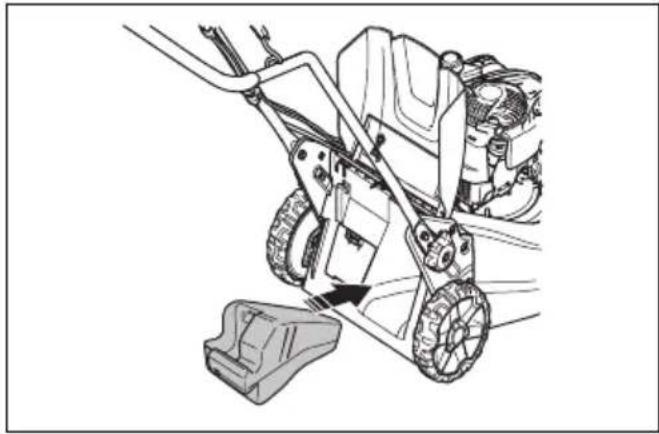

descărcarea ierbii prin partea posterioară a mașinii. Atașați un kit de mărunțire (accesoriu) pentru a tăia iarba și a o transforma în îngrășământ.

Domeniul de utilizare

Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini.

1. Panou de control
2. Maneta frânei de motor
3. Inhibitor de pornire
4. Colector de iarbă (LC 551iV)
5. Capac posterior (LC 551iV)
6. Cheie de siguranță
7. Rozetă pe mâner (LC 551iV)
8. Levier de reglare a mânerului (LB 548i)
9. Capac baterie
10. Mecanism de reglare a înălțimii de tăiere (LC 551iV)

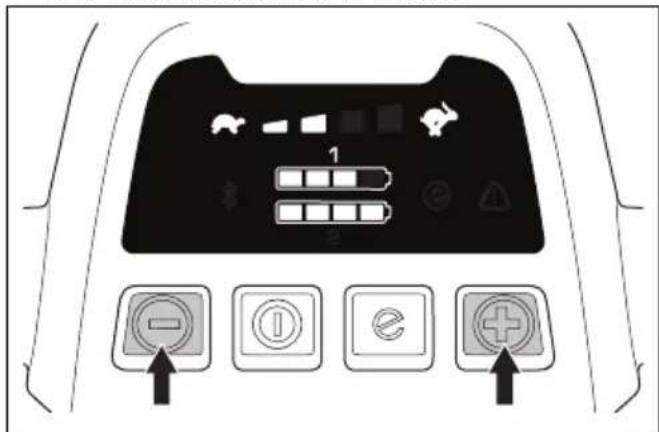

11. Buton ON/OFF

12. Butonul SavE

13. Indicator SavE

14. Indicator pentru baterie
15. Indicator pentru nivelul vitezei
16. Buton pentru reducerea vitezei
17. Buton pentru mărirea vitezei
18. LED de eroare
19. Capac de tăiere
20. Prize de aer
21. Capac de protecție (LC 551iV)
22. Plăcuță de identificare
23. Manetă de transmisie (LC 551iV)

24. Încărcător de baterie (accesoriu)

25. Baterie (accesoriu)

26. Baterie multiplă (accesoriu)

27. Placă adaptor (accesoriu)

28. Adaptor baterie multiplă (accesoriu)

29. Kit de mărunțire a vegetației (LC 551iV)
30. Manualul operatorului

Prezentare generală a produsului (LB 553iV)

LB 553iV

1. Panou control
2. Maneta frânei de motor
3. Inhibitorul de pornire
4. Cheie de siguranță
5. Levier de reglare a mânerului ()
6. Capac baterie
7. Control înălțime de tăiere
8. Buton ON/OFF
9. Butonul SavE (economisire)
10. Indicator SavE
11. Indicator pentru baterie
12. Indicator pentru nivelul vitezei
13. Buton pentru reducerea vitezei
14. Buton pentru mărirea vitezei
15. LED de eroare
16. Capac de tăiere
17. Prize de aer

18. Capac de protectie

19. Plăcuță de identificare

20. Maneta de control a tracțiunii
21. Încărcător de baterie (accesoriu)
22. Baterie (accesoriu)
23. Baterie multiplă (accesoriu)
24. Placă adaptor (accesoriu)
25. Adaptor baterie multiplă (accesoriu)
26. Manualul operatorului

Simbolurile de pe produs

AVERTISMENT: Acest produs poate fi periculos și poate cauza vătămări corporale grave sau

decesul operatorului sau al altor persoane. Aveți grijă și utilizati corect produsul.

Citiți cu atenție manualul operatorului și asigurăti- vă că înțelegeti instrucțiunile, înainte de a utiliza acest produs.

Țineți persoanele și animalele la o distanță sigură de zona de lucru.

Feriți-vă de obiectele proiectate sau care ricoșează.

Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ.

Avertisment: Feriți-vă mâinile și picioarele de piesele rotative.

Scoateți cheia de siguranță înainte de a efectua lucrări de reparații sau de întreținere.

Marcaj privind mediul înconjurător. Produsul și ambalajul produsului nu pot fi tratate

ca deșeuri menajere. Reciclati-I la o unitate de eliminare autorizată pentru echipamente electrice și electronice.

Produsul este conform cu directivele CE aplicabile.

Acest produs este în conformitate cu reglementările aplicabile din Regatul Unit.

Produsul este conform cu directivele Uniunii Vamale Euro-Asiatice aplicabile.

Produsul este conform cu directivele UkrSEPRO aplicabile.

Produsul este conform cu directivele RCM aplicabile. Se aplică numai pentru AU/NZ.

Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentul

privind măsurile de protecție a mediului (controlul zgomotului) din 2017". Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 670 și pe etichetă.

IPX4

Protejat împotriva stropilor de apă.

Procedura de pornire: apă-sați butonul de pornire/oprire, slăbiți inhibitorul de pornire, împingeți în jos maneta frânei de motor.

Eliberați maneta frânei de motor pentru oprire.

Lent

Rapid

Cod scanabil

Nota: Celelalte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele piețe.

Etichetele de pe produs

PERICOL – Tineți picioarele și mâinile la distanță.

Răspundere pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător.
- produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.
- produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.
• produsul nu este reparat la un centru de service

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorrect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.
• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.
• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să

utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.
• Nu lăsați niciodată copiii sau persoanele nefamiliarizate cu aceste instrucțiuni să folosească aparatul. Este posibil ca reglementările locale să limiteze vârsta operatorului
• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.
• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizați produsul dacă este defect.
• Nu modificati acest produs și nu îl utilizati dacă este posibil

să fi fost modificat de către alte persoane.

Siguranța zonei de lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.
• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Tineți trecătorii și animalele la o distanță sigură de produs.
• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.
• Verificați dacă există persoane, obiecte și situații care pot împiedica

functionarea în siguranță a produsului.

• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și şanțuri. În iarba înaltă se pot ascunde obstacole.
• Tunderea ierbii pe pante poate fi periculoasă. Nu tundeți pante excesiv de abrupte. Nu utilizați produsul pe pante cu înclinație mai mare de 15°
• Aveți foarte mare grijă atunci când schimbați direcția de deplasare pe pante. Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.
• Procedați cu atenție atunci când vă apropiati de colțuri ascunse și de obiecte care blochează vederea.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.

• Utilizați echipamentul de protecție personală. Consultați Echipament de protecție personală la pagina 650.

• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.

• Nu utilizați produsul în ploaie sau în condiții de umezeală. Riscul de electrocutare crește dacă apa pătrunde în produs.
• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorrect se poate slăbi, provocând vătămări corporale.
• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.
• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Opriți motorul, scoateți cheia de siguranță și îndepărtați bateria. Examinați dacă produsul este deteriorat. Reparați defectiunile sau solicitați unui agent de service autorizat să le repare.

• Nu atașați niciodată maneta frânei de motor la mâner, în mod permanent, atunci când motorul este pornit.

• Pozitionați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

• Stati întotdeauna în spatele produsului atunci când îl utilizati.
• Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.
• Nu înclinați produsul când motorul este pornit.
• Fiți atent atunci când trageți produsul în spate.
• Nu ridicati niciodată produsul când motorul este pornit. Dacă trebuie să ridicati produsul, mai întâi opriți motorul, trageți cheia de siguranță și scoateți bateria.
• Nu mergeți cu spatele în timp ce utilizati produsul.
• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.
• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.
• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglaje cu motorul pornit.

- Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.

Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul descult.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizati un produs cu dispositive de siguranță deteriorate.
• Nu demontați și nu aduceți modificări la dispozitivele de siguranță.
• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

- Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

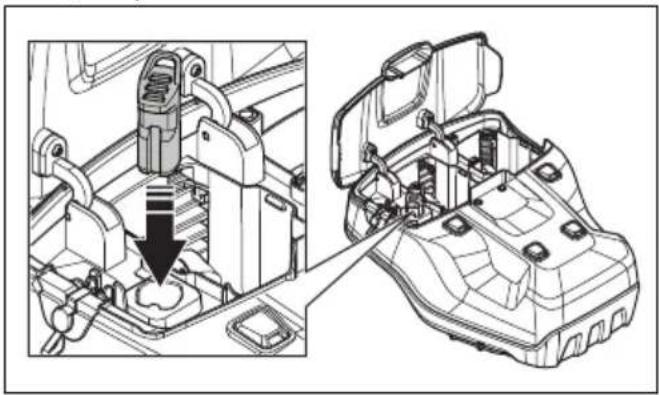

Cheie de siguranță

Cheia de siguranță este sub capacul bateriei. Cheia de siguranță conectează bateria care alimentează motorul cu energie.

Pentru a efectua verificarea cheii de siguranță

Cheia de siguranță conectează bateria care alimentează motorul cu energie.

- Porniți și opriți motorul. În cazul în care cheia de siguranță funcționează corect, motorul pornește doar atunci când cheia de siguranță se află în încuietoarea de siguranță.

Maneta frânei de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

Pentru a efectua o inspecție a frânei de motor, porniți motorul și apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

Pentru examinarea inhibitorului de pornire

Verificați inhibitorul de pornire pentru a vă asigura că acesta împiedică funcționarea demarorului.

1. Împingeți maneta frânei de motor în direcția mânerului. Inhibitorul de pornire oprește mișcarea.
2. Împingeți inhibitorul de pornire în afară.

1. Eliberați inhibitorul de pornire și asigurați-vă că revine la poziția sa inițială.

Siguranța bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Utilizați numai baterii reîncărcabile Husqvarna ca sursă de alimentare pentru produsele Husqvarna asociate. Pentru a evita rănirea, nu folosiți bateria ca

sursă de alimentare pentru alte dispositive.

• Nu utilizați baterii nereîncărcabile.
• Risc de electrocutare. Nu conectați bornele bateriei la chei, monede, şuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.
• Nu puneti obiecte în fantele de aerisire a bateriei.
• Feriți bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate exploda și provoca arsuri și/sau arsuri chimice.
• Feriți bateria de ploaie și de condiții de umezeală.
• Feriți bateria de microunde și de înaltă presiune.
• Nu încercați să demontați sau să spargeți bateria.
• Dacă există scurgeri de lichid dintr-o baterie, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă ați atins lichidul, curățați zona cu apă din abundență și consultați medicul.
• Utilizați bateria la temperaturi între -10°C și 40°C.

• Nu curățați niciodată bateria sau încărcătorul cu apă. Consultați Curățarea bateriei și încărcătorului la pagina 667.

• Nu utilizați o baterie defectă sau deteriorată.

• Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, monede, bijuterii.

Siguranța încărcătorului bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați numai încărcătoare de baterii QC pentru a încărca bateriile de schimb Husqvarna.
• Pericol de electrocutare sau de scurtcircuit. Nu puneți obiecte în fantele de aerisire a încărcătorului. Nu încercați să dezasamblați încărcătorul de baterii. Nu conectați bornele încărcătorului la obiecte metalice. Folosiți o priză de curent aprobată.
• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a scădea riscul de afecțiuni care pot conduce la vătămare sau la deces, recomandăm

persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza produsul.

• Asigurați-vă periodic că cablul de alimentare al încărcătorului de baterii nu este deteriorat și că nu prezintă fisuri.
• Nu ridicati încărcătorul bateriei ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablul de alimentare.
• Tineți cablul de alimentare și prelungitoarele la distanță de apă, ulei și muchiile ascuțite. Asigurați-vă că acest cablu nu este prins în uși, garduri sau în alte locuri similare. În caz contrar, încărcătorul poate intra sub tensiune.
• Nu curățați încărcătorul de baterii folosind apă.
• Acest încărcător de baterii poate fi utilizat de către copiii cu vârsta peste 8 ani și de către persoane ce au capacități fizice, senzoriale sau mentale reduse sau care nu au experiența și cunoștințele necesare, dacă sunt supravegheate sau au primit instrucțiuni referitoare

la utilizarea încărcătorului de baterii în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu încărcătorul de baterii. Curățarea și întreținerea nu se vor efectua de copii fără supraveghere.

• Nu încărcați baterii nere încărcabile în încărcătorul de baterii.
• Nu utilizati încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Nu acoperiți încărcătorul bateriei. În caz de fum sau de incendiu, scoateți ștecărul încărcătorului de baterii.
• Nu utilizați un încărcător de baterii defect sau deteriorat.
• Încărcați bateria numai în interior, într-o încăpere cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în medii umede.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Scoateți cheia de siguranță înainte de a efectua operații de întreținere asupra produsului.
• Efectuați lucrările de întreținere în mod corect pentru a prelungi durata de viață a produsului și reduce pericolul de accidente. Lucrările de reparații profesionale trebuie efectuate de un agent de service autorizat. Discutați cu agentul de service cel mai apropiat de dvs. pentru mai multe informații.
• Efectuați numai lucrările de întreținere care se regăsesc în acest manual al operatorului.
• Puneti-vă mănuși de protecție rezistente atunci când utilizati echipamentul de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.
• Mențineți tăișurile de tăiere ascuțite și curățate pentru performanță și siguranță optimă.
• Permiteți agentului de service să verifice periodic produsul și să efectueze reglajele și reparațiile necesare.
• Înlocuiți piesele deteriorate, uzate sau defecte.
• Respectați instrucțiunile privind modul de schimbare

a accesoriiilor. Utilizați numai accesoriiile furnizate de producător.

- Atunci când nu este în funcțiune, păstrați produsul, bateria și încărcătorul în

interior, într-un loc uscat și încuiat. Asigurați-vă că persoanele neavizate și copiii nu au acces la produs, la baterie sau la încărcător.

Asamblarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de asamblarea produsului.

Pentru a instala și demonta bateria multiplă (accesoriu)

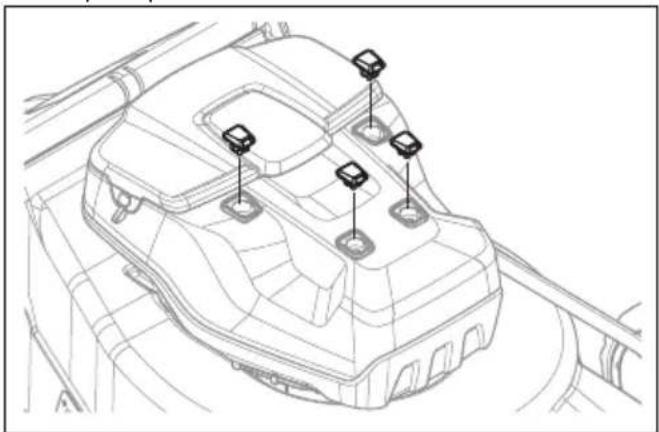

1. Scoateți cele 4 capace de cauciuc și cele 4 şuruburi de pe capacul motorului.

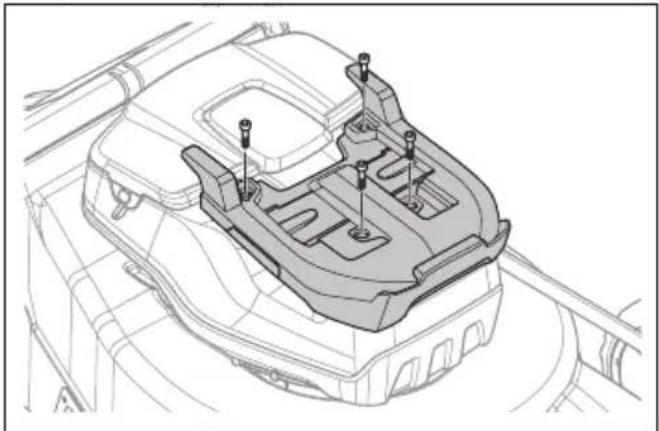

1. Amplasati placa adaptorului pe capacul motorului.
2. Montați placa adaptorului și cele 4 şuruburi furnizate, aplicând un cuplu de 5-6 Nm.

1. Deschideti capacul bateriei.

2. Îndepărta și bateria din compartimentul 1.

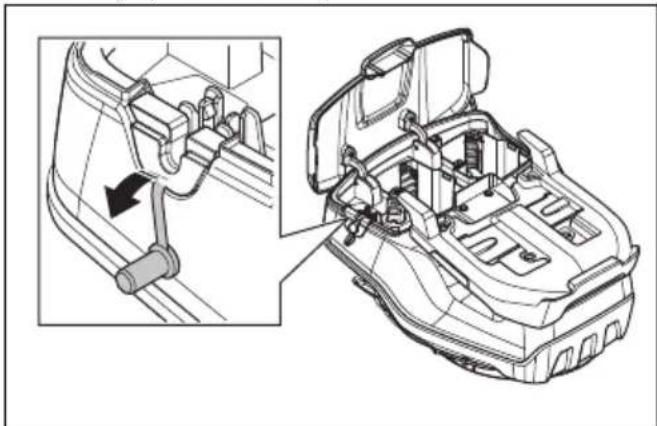

1. Scoateți opritorul de etanșare.

1. Împingeți adaptorul bateriei în compartimentul bateriei până când auziți un clic.

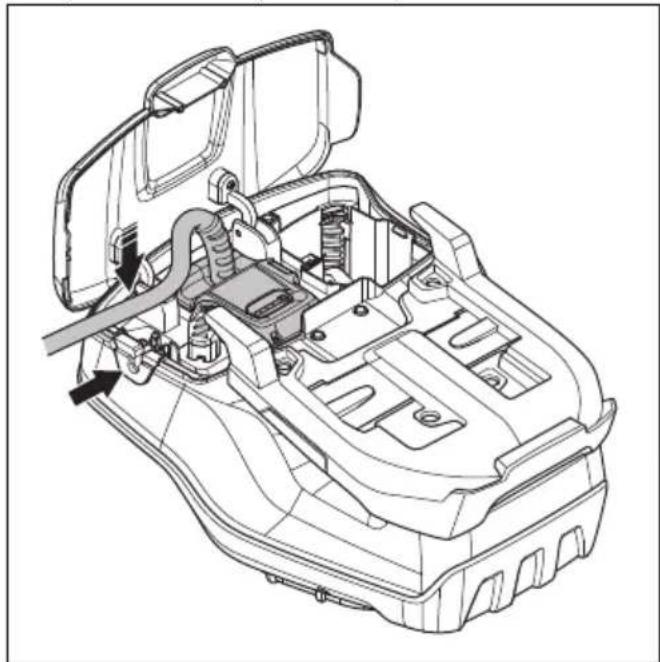

1. Treceți cablul adaptorului bateriei prin orificiul opritorului de etanșare. Prindeți cablul cu clema.

1. Instalați bateria multiplă pe adaptorul de baterie.

2. Conectati bateria multiplă la adaptorul de baterie.

1. Prindeți cablul adaptorului bateriei de mâner cu cele trei benzi din material textil.

1. Scoateți bateria multiplă efectuând operațiile în ordine inversă.

AVERTISMENT: Nu prindeți prea lejer cablul de mâner. Cablul se poate desprinde de mâner, producând vătămări corporale.

Pentru a regla mânerul (LC 551iV)

1. Slăbiti butoanele inferioare.

2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Setați înălțimea mânerului într-una dintre cele 2 poziții disponibile.

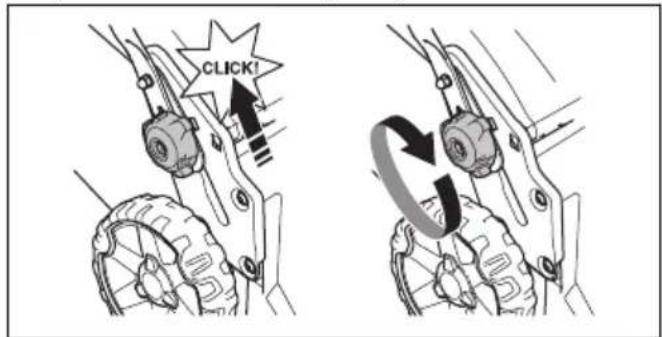

2. Deplasati butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeti rozetele până la capăt.

Asamblarea mânerului (LB 548i, LB 553iV)

1. Scoateți piulița mânerului și șaiba de pe placa de pe mânerul superior.

2. Fixați mânerul superior în poziție, deasupra mânerului inferior.

ATENTIE: Evitați prinderea sau deteriorarea cablurilor.

1. Montați șaiba și levierul de reglare a mânerului.

1. Roti ți mânerul în lateral pentru a obține o poziție bună de operare atunci când folosiți produsul în apropierea unui perete.

Asamblarea colectorului de iarbă (LC 551iV)

1. Prindeți cadrul colectorului de iarbă de sacul de iarbă, cu partea rigidă a sacului în jos. Mențineți mânerul cadrului deasupra sacului de iarbă.

1. Ataşati partea inferioară a cadrului colectorului de iarbă în canelura de pe partea inferioară a colectorului de iarbă.

2. Prindeți sacul de iarbă de cadrul colectorului de iarbă cu ajutorul clemelor.

1. Ridicati capacul posterior.

2. Fixați colectorul de iarbă de marginea superioară a carcasei.

3. Introduceți partea inferioară a colectorului de iarbă în canalul de evacuare a ierbii.

Pentru asamblarea obturatorului pentru resturi vegetale (accesoriu LC 551iV)

1. Ridicati capacul posterior și scoateți colectorul de iarbă.
2. Introduceți obturatorul pentru resturi vegetale în canalul colector.

1. Înlocuiți cuțitul cu un cuțit de mărunțire care este furnizat cu kitul de mărunțire. Consultați Pentru a înlocui lama la pagina 666.

Functionarea

Introducere

AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și asistență pentru acestea.

Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrati-vă în aplicația Husqvarna Connect.
3. Urmați pașii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Husqvarna Fleet Services™

Serviciile de Flotă Husqvarna™ este o soluție în cloud care oferă managerului unei flote comerciale o prezentare generală asupra tuturor produselor. Instalarea senzorului Husqvarna Fleet Services™ pe produs este obligatorie. Produsul este pregătit pentru instalarea unui senzor Husqvarna Fleet Services™. Pentru mai multe informații despre Husqvarna Fleet Services™, consultați www.husqvarna.com.

Pentru pregătirea senzorului (accesoriu)

1. Folositi cheia senzorului pentru a deschide capacul senzorului.

1. Îndepărtați senzorul.
2. Conectați bateria la senzor. LED-ul senzorului luminează.

1. Descărcați aplicația Husqvarna Fleet Services ™
2. Conectați-vă la aplicația Husqvarna Fleet Services™.
3. Efectuați operația de asociere. Consultați Pentru a efectua o operație de asociere între aplicație și produs la pagina 659

Pentru a efectua o operație de asociere între aplicatie și produs

1. Conectați-vă la aplicația Husqvarna Fleet Services™.
2. Selectați produsul în aplicație.
3. Scanați codul de pe spatele senzorului cu dispozitivul mobil pentru a instala senzorul din aplicație.

Nota: Operatia de asociere între aplicatie și produs trebuie efectuată o singură dată.

Pentru a instala senzorul

1. Asigurați-vă că senzorul este conectat la aplicația Husqvarna Fleet Services™. Consultați Pentru a efectua o operație de asociere între aplicație și produs la pagina 659.

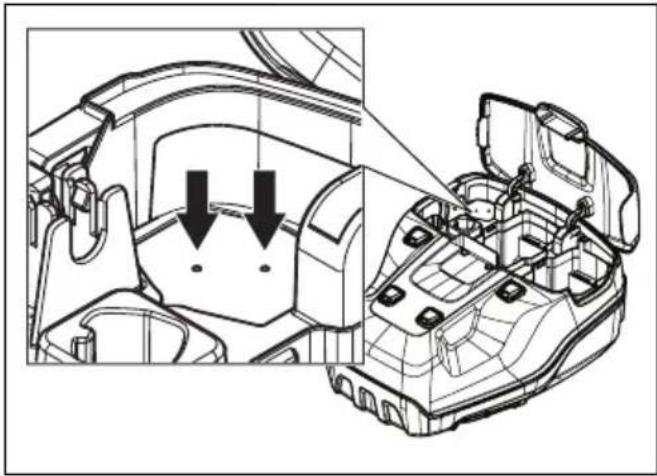

2. Realizați 2 orificii lângă marcajele din compartimentul incintei.

Nota: Asigurați-vă că orificiile au aceeași dimensiune ca niturile furnizate cu senzorul.

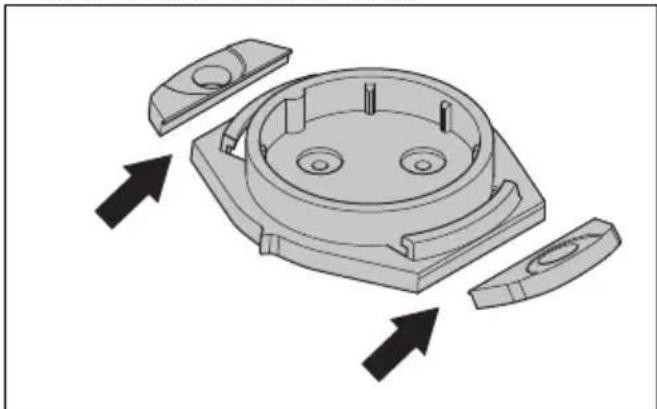

1. Folosiți un clește pentru a scoate găurile exterioare de pe compartimentul senzorului.

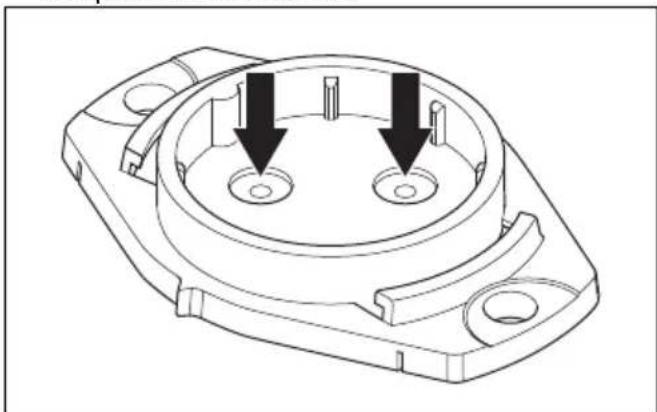

1. Realizați 2 orificii lângă marcajele din compartimentul senzorului.

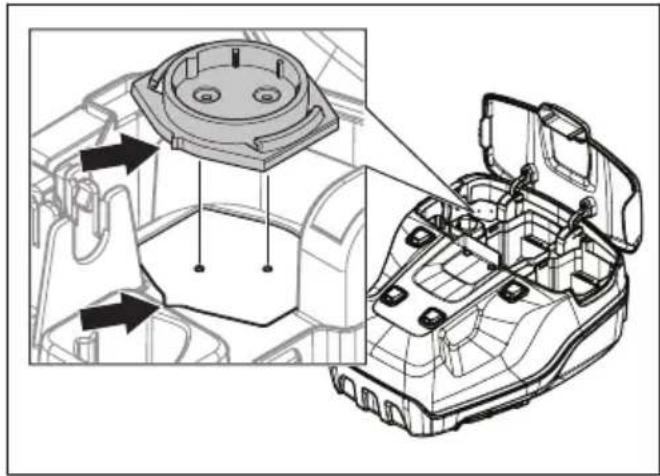

1. Aliniați compartimentul senzorului cu compartimentul incintei.

1. Fixati compartimentul senzorului cu ajutorul niturilor.

2. Instalați senzorul în compartimentul senzorului. Aliniați marcajul alb de pe senzor cu marcajul de pe compartimentul senzorului.

1. Închideți capacul senzorului și blocați-l cu cheia senzorului. Asigurați-vă că partea de sus a literei „H” Husqvarna este orientată în sens opus cheii de siguranță.

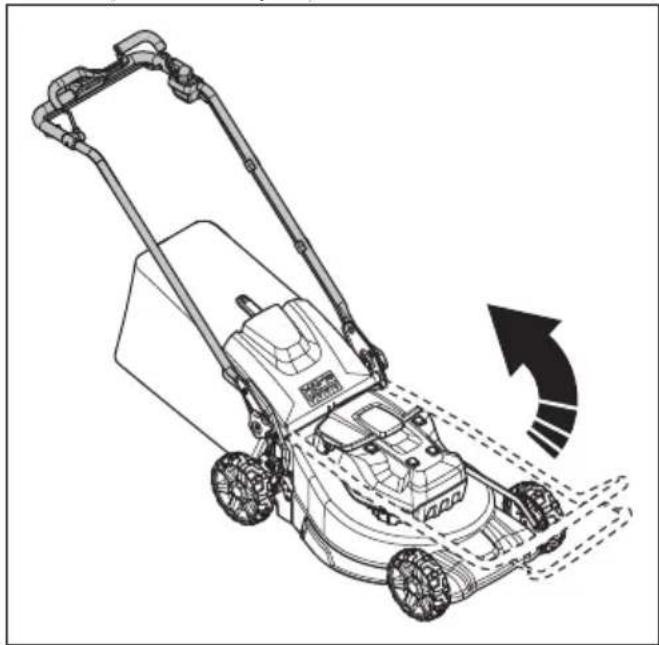

Pentru a seta produsul în poziția de funcționare (LC 551iV)

1. Ridicati mânerul în poziție verticală.

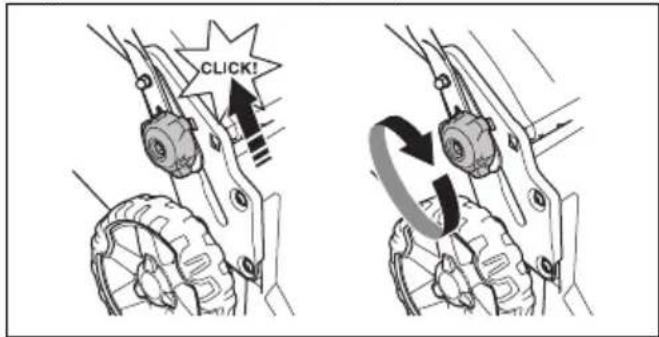

1. Deplasa ti butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeti butoanele până la capăt.

Pentru a seta înălțimea de tăiere (LB 548i, LC 551iV)

Înălțimea de tăiere poate fi reglată pe 6 nivele.

1. Împingeți controlul pentru înălțimea de tăiere în direcția roții și apoi înapoi pentru a mări înălțimea de tăiere.

2. Împingeți controlul pentru înălțimea de tăiere în direcția roții și apoi înainte pentru a reduce înălțimea de tăiere.

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțilele pot atinge solul dacă suprafața gazonului nu este plană.

Pentru a seta înălțimea de tăiere (LB 553iV)

Înălțimea de tăiere poate fi reglată pe 5 nivele.

1. Deplasați spre spate pârghia înălțimii de tăiere pentru a mări înălțimea de tăiere.
2. Deplasați înainte pârghia înălțimii de tăiere pentru a reduce înălțimea de tăiere.

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțtele pot atinge solul dacă suprafața gazonului nu este plană.

Bateria

AVERTISMENT: Înainte de a utiliza bateria, trebuie să citiți și să înțelegeți capitolul privind siguranța. Trebuie, de asemenea, să citiți și înțelegeți informațiile din manualul operatorului privind bateria și încărcătorul.

Starea bateriei

Afişajul arată capacitatea rămasă a bateriei și dacă există probleme cu aceasta. Capacitatea bateriei este afișată timp de 5 secunde după ce produsul este oprit sau după ce este apăsat butonul indicatorului. Simbolul

de avertisment de pe baterie se aprinde când apare o eroare. Consultați Bateria la pagina 668.

1 2 3 4

Lumini LED Stare baterie
Toate LED-urile sunt aprinse	Complet încărcată (75 - 100 %)
Sunt aprinse LED-urile 1, 2 și 3	Bateria este încărcată în proporție de 50 - 75 %
Sunt aprinse LED-urile 1 și 2	Bateria este încărcată în proporție de 25 - 50 %
Este aprins LED-ul 1 Bateria	este încărcată în proporție de 0-25 %
LED-ul 1 se aprinde inter- mitent	Bateria este descărcată.Încărcați bateria.

Încărcarea bateriei

Încărcați bateria înainte de prima utilizare. Bateria este încărcată în proporție de doar 30 % la livrarea către client.

Nota: Încărcătorul trebuie conectat la o sursă de alimentare având tensiunea și frecvența specificate pe plăcuța de identificare.

Bateria nu se încarcă dacă temperatura acesteia este mai mare de 50° C. Încărcătorul de baterii reduce temperatura bateriei înainte de a începe încărcarea.

1. Conectați un capăt al cablului de alimentare al încărcătorului la mufa acestuia.
2. Conectați celălalt capăt al cablului de alimentare al încărcătorului la o priză de curent cu împământare. LED-ul de pe încărcătorul bateriei se aprinde o singură dată, în culoarea verde.

1. Introduceți bateria în încărcătorul aferent. Lumina verde de pe încărcător se aprinde atunci când bateria este conectată corect la încărcător.

1. Atunci când toate LED-urile de pe baterie sunt aprinse, bateria este încărcată complet. Încărcați bateria timp de maximum 24 de ore.
2. Pentru a decupla încărcătorul de baterii de la priza de curent, trageți de ștecher și nu de cablul de alimentare.
3. Scoateți bateria din încărcător.

Nivelul de încărcare a bateriei

O baterie Husqvarna Li-ion poate fi încărcată sau utilizată la toate nivelurile de încărcare. Bateria nu se deteriorează. O baterie complet încărcată nu-și reduce nivelul de încărcare atunci când este lăsată în încărcător.

Afişaj LED	Nivelul de încărcare
LED-ul 1 se aprinde inter- mitent	0%-25%
LED-ul 1 este aprins, LED-ul 2 se aprinde inter- mitent	25%-50%
LED-urile 1 și 2 sunt aprin- se, LED-ul 3 se aprinde intermitent	50%-75%
LED-urile 1, 2 și 3 sunt aprinse, LED-ul 4 se aprinde intermitent	75%-100%
LED-urile 1, 2, 3 și 4 sunt aprinse	Încărcată complet

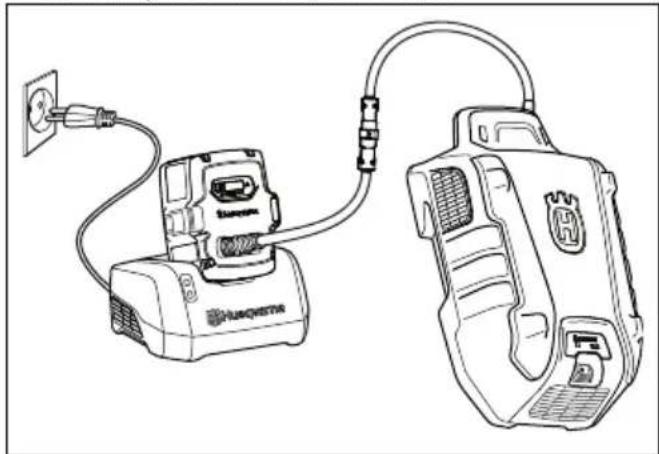

Pentru încărcarea bateriei multiple

Nota: Încărcați bateria dacă este prima dată când o folosiți. O baterie nouă este încărcată doar până la 30 %.

1. Asigurati-vă că bateria este uscată.

2. Conecta ti bateria multiplă la adaptor.

1. Introduceți adaptorul în încărcătorul de baterie.
2. Asigurați-vă că LED-ul verde de încărcare de pe încărcătorul bateriei luminează. Aceasta indică conectarea corectă a adaptorului și a bateriei multiple.

1. Atunci când toate LED-urile de pe baterie luminează și adaptorul indică 100%, bateria este încărcată complet.

% Ah Li-Ion - 36V

Adaptorul indică starea de încărcare în pași de 1%. Sunt posibile mici abateri la începutul încărcării.

1. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablu.
2. Scoateți adaptorul din încărcătorul de baterie.
3. Scoateți bateria multiplă din adaptor.

Nota: Consultați manualul bateriei multiple și al încărcătorului de baterie pentru mai multe informații.

Pornirea produsului

1. Ridicati capacul bateriei.
2. Introduceți o baterie încărcată în compartimentul pentru baterii nr. 1 sub capacul bateriei. Pentru o durată mai lungă de funcționare, introduceți a doua baterie încărcată în compartimentul pentru baterii nr. 2.
3. Deconectați cheia de siguranță din suportul cheii de siguranță.
4. Împingeți cheia de siguranță în încuietoarea de siguranță.

1. Stati în spatele produsului.

2. Apăsați butonul ON/OFF (Pornire/oprire) de pe panoul de control. Afisajul se aprinde.

3. Slăbiti inhibitorul de pornire.

1. Împingeți maneta frânei de motor în direcția mânerului.

Utilizarea transmisiei pe roți (LC 551iV)

- Trageți maneta de transmisie în direcția mânerului pentru a porni transmisia.

- Apăsați pe + și pe - de pe panoul de control, pentru a seta viteza de transmisie în 4 trepte.

- Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiati de un obstacol.

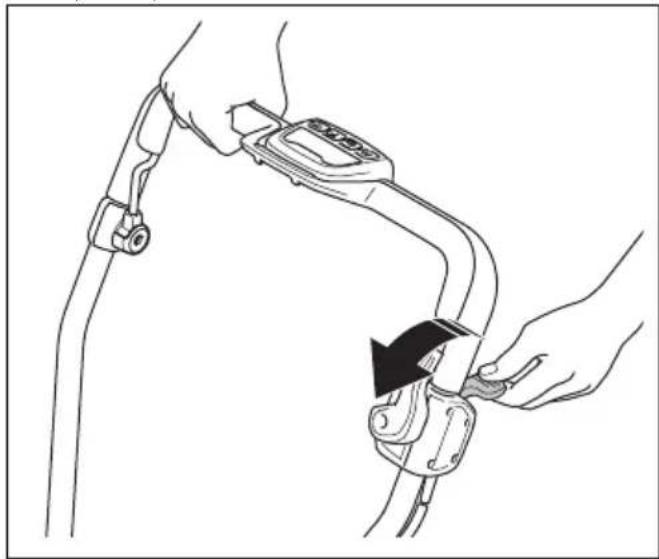

Utilizarea transmisiei pe roți (LB 553iV)

1. Porniți produsul, consultați Pornirea produsului la pagina 663.
2. Trageți în sus maneta de control a tracțiunii pentru a iniția tracțiunea.

1. Apăsați pe butoanele + și –de pe panoul de control, pentru a seta viteza de tracțiune,

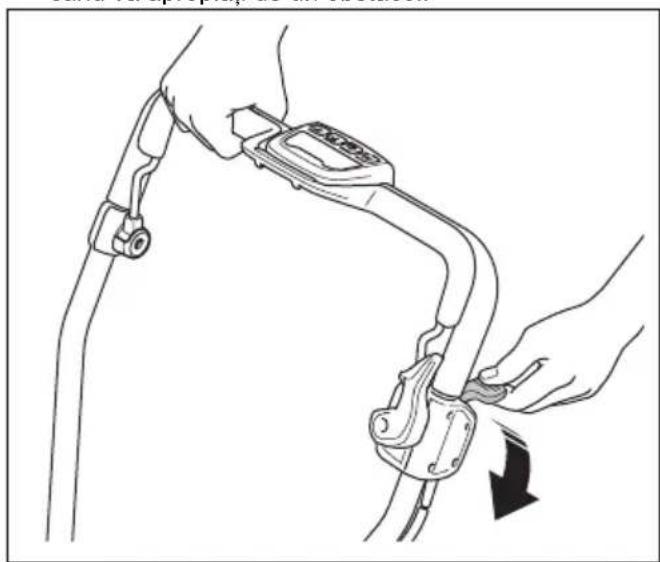

1. Apăsați în jos pe maneta de control a tracțiunii pentru a dezactiva tracțiunea, de exemplu atunci când vă apropiati de un obstacol.

Pentru deplasarea produsului cu echipamentul de tăiere decuplat (LB 553iV)

• Cuplați inhibitorul de pornire.
• Tragetî în sus maneta de control a tractiunii.
• Mențineți maneta de control a tracțiunii și mutați produsul.
• Lăsați liberă maneta de control a tracțiunii și decuplați inhibitorul de pornire pentru a continua funcționarea.

Utilizarea funcției SavE SavE

Produsul are o funcție de economisire a bateriei (SavE) care îi asigură o durată mai lungă de funcționare.

1. Apăsați butonul SavE (A) pentru a porni funcția. Simbolul SavE (B) de pe afișaj se aprinde.

2. Apăsa și din nou butonul SavE pentru a opri funcția. Simbolul SavE (B) de pe afișaj se stinge.

1 2 e A B

Nota: Funcția SavE se dezactivează automat când condițiile la sol impun să se folosească mai multă putere. Funcția SavE se activează din nou automat când condițiile la sol permit acest lucru.

Funcția PowerBoost

Atunci când produsul taie iarbă lungă sau umedă, motorul își mărește automat turația. Pentru a economisi energia bateriei, motorul revine automat la modul standard atunci când funcția PowerBoost nu este necesară.

Oprirea motorului

În timpul funcționării, cuțitul și motorul se pot opri temporar din cauza unor obstacole precum blocarea ierbii sub capacul de tăiere. Dacă se întâmplă acest lucru și țineți maneta frânei de motor apăsată în jos, produsul repornește automat. Dacă produsul nu repornește în 5-10 secunde, poate fi necesar să curățați sub capacul de tăiere. Consultați Curăț area produsului la pagina 667.

AVERTISMENT: Dacă motorul se oprește, produsul încearcă să repornească automat timp de 5-10 secunde. Așteptați cel puțin 15 secunde înainte de a vă uita sub capacul de tăiere.

AVERTISMENT: Înainte de a verifica sub capacul de tăiere, eliberați maneta frânei de motor, rotiți cheia de siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde. Există riscul de accidentare dacă obstacolul este îndepărtat și produsul pornește accidental.

Oprirea produsului

Produsul se opreşte automat dacă nu-l utilizati timp de 3 minute.

1. Eliberați maneta frânei de motor pentru a opri motorul.

1. Apăsați butonul ON/OFF (Pornire/oprire) de pe panoul de control. Toate luminile LED și simbolurile de pe afișaj se sting.

1. Scoateți cheia de siguranță din încuietoarea de siguranță și introduceti-o în suportul cheii de siguranță.

Obținerea rezultatelor bune

- Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.

• Nu tăia și niciodată mai mult de 13 din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.
• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.
• Păstrați capacul de tăiere curat. Acumularea de iarbă și murdărie pe partea interioară a capacului de tăiere poate reduce calitatea rezultatului tăierii. Consultați Curăț area produsului la pagina 667.

Pentru a tăia iarba fără a instala colectorul de iarbă sau obturatorul pentru resturi vegetale (LC 551iV)

1. Ridicați capacul posterior și scoateți colectorul de iarbă.
2. Dacă obturatorul pentru resturi vegetale și cuțitul de mărunțire sunt atașate, îndepărtați-le.
3. Închideți capacul posterior, înainte de utilizarea produsului.

Atunci când utilizati produsul, iarba tăiată este evacuată pe sub capacul posterior.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service.

Pentru informații mai detaliate, consultați www.husqvarna.com.

Program de întreținere

Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiuni de întreținere identificate cu ^* , consultați Instrucțiuni de siguranță pentru utilizare la pagina 650.

	La fieca-re utiliza-re	Lunar	În fiecare sezon
Efectuați o inspecție generală. X
Curățați apărătoarele transmisiei. Asigurați-vă că nu există iarbă pe motor.	X
Verificați inhibitorul de pornire. * X
Asigurați-vă că dispozitivele de siguranță ale produsului nu sunt defecte. *	XLa fieca-re utilizare	Lunar	În fiecare sezon
Inspectați colectorul de iarbă pentru a detecta eventualele semne de uzură sau deteriorare.	X
Examinați echipamentul de tăiere. X
Examinați capacul de tăiere. * X
Verificați maneta frânei de motor. * X
Asigurați-vă că butonul de pornire/oprire funcționează corect și nu este defect.	X
Verificați dacă bateria este deteriorată. X
Verificați nivelul de încărcare a bateriei X
Asigurați-vă că butoanele de eliberare de pe baterie funcționează corect și că bateria este fixată în produs.	X
Curățați prizele de aer. Asigurați-vă că pe prizele de aer nu există iarbă sau reziduuri.	X
Verificați dacă încărcătorul de baterii nu prezintă deteriorări și asigurați-vă că funcționează corect.		X
Curățați sub capacul de protecție (LC 551iV, LB 553iV).		X
Examinați conexiunile dintre baterie și produs. Examinați, de asemenea, cone-xiunea dintre baterie și încărcător.			X

Pentru a efectua o inspectie generală

• Asigurați-vă că şuruburile și piulițele produsului sunt strânse.
• Asigurati-vă că cablurile de pe produs nu sunt într-o poziție în care să poată fi deteriorate.

Pentru a înlocui lama

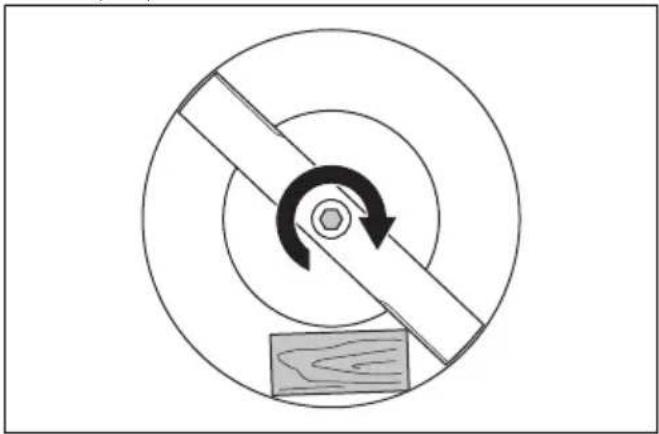

1. Blocati cutitul cu o bucată de lemn.

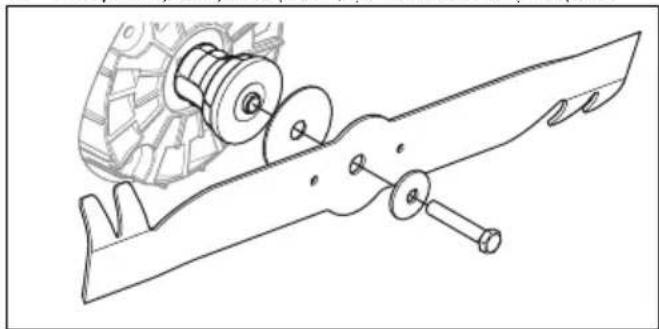

1. Îndepărtati bolțul cuțitului, șaiba elastică și cuțitul.

1. Verificați dacă există daune la suportul cuțitului și la bolțul cuțitului.

a) Dacă înlocuți cuțitul sau suportul cuțitului, înlocuți și bolțul cuțitului, șaiba elastică și șaiba de fricțiune.

1. Examinați arborele motorului, pentru a vă asigura că nu s-a îndoit.

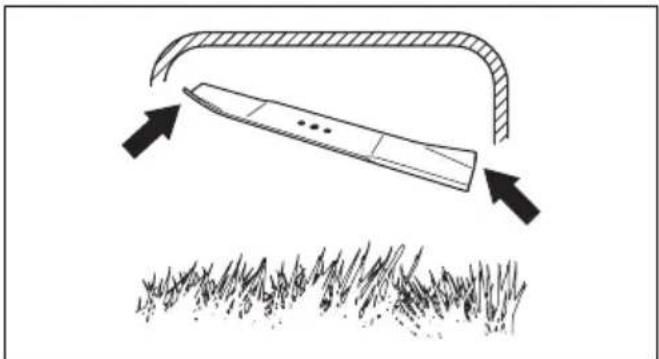

2. Când montați un cuțit nou, asigurați-vă că capetele îndoite sunt îndreptate în direcția capacului de tăiere.

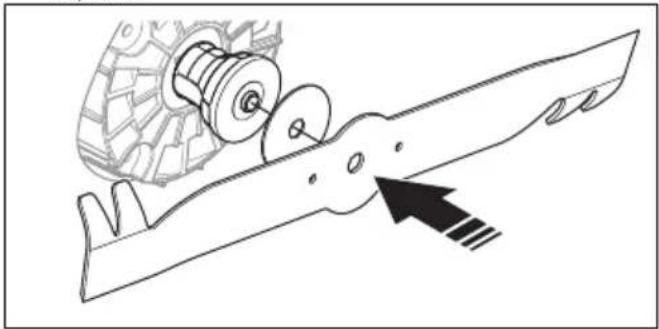

1. Pozitionați șaiba de fricțiune și cuțitul pe suportul cuțitului.

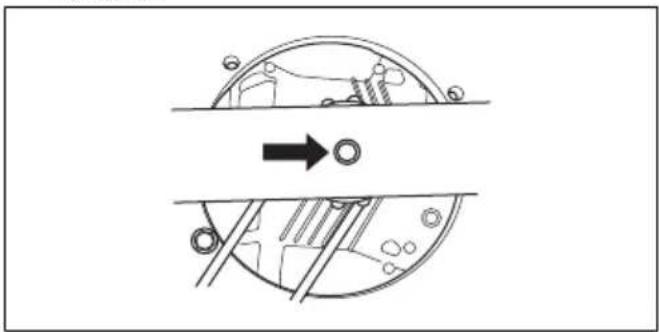

1. Verificați alinierea cuțitului cu centrul arborelui motorului.

1. Blocați cuțitul cu o bucată de lemn.

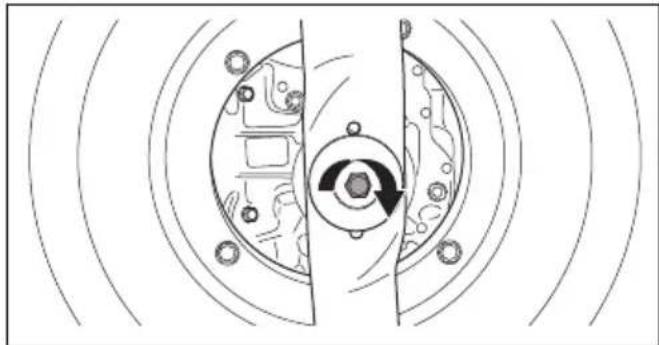

1. Monta ti șaiba elastică și strângeți bolțul la un cuplu de 65-75 Nm.

1. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Utilizați mănuși de protecție. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Curățarea produsului

• Curățați componentele din plastic cu o cârpă curată și uscată.
• Nu utilizati apă pentru a curăța produsul. Apa poate pătrunde în baterie sau în motor și poate provoca scurtcircuite sau poate avaria produsul.
• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.
• Demontați capacul de protecție și folosiiți o perie pentru a curăța de iarbă partea interioară a capacului de protecție.

Curățarea bateriei și încărcătorului

AVERTISMENT: Nu curățați niciodată cu apă bateria sau încărcătorul bateriei.

AVERTISMENT: Nu folositi chimicale pentru a curata bateria.

• Asigurați-vă că bateria și încărcătorul sunt curate și uscate înainte să introduceți bateria în încărcător.
• Curățați bornele bateriei cu aer comprimat sau cu o cârpă moale și uscată.
• Curățați suprafețele bateriei și încărcătorul cu o cârpă moale și uscată.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni pornirea accidentală, trageți în sus cheia de siguranță, scoateți bateria și așteptați cel puțin 5 secunde.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Depanarea

Bateria

LED pe baterie Cauză Solutie
LED-ul verde se aprinde intermitent.	Tensiunea bateriei este joasă. Încărcați bateria. Consultați încărcarea bateriei la pagina 661.
LED-ul de eroare se aprinde intermitent.	Bateria este slabă. Încărcați bateria. Consultați Bateria la pagina 668.
	Temperatura din mediul de lucru este prea mare sau prea mică.	Utilizați bateria la temperaturi între -10°C și 40°C.
	Supratensiune. Asigurați-vă că tensiunea rețelei de alimentare este la fel cu cea indicată pe plăcuța de identificare de pe produs.
LED-ul de eroare este aprins.	Diferența dintre celule este prea ma-re (1 V).	Discutați cu un agent de service autorizat.

Încărcător pentru acumulator

LED-ul de pe încărcătorul de baterii	Cauză Solutie
LED-ul de eroare se aprinde intermitent.	Temperatura din mediul de lucru este prea mare sau prea mică.	Utilizați încărcătorul de baterii la temperaturi între 5 °C și 40 °C.
LED-ul de eroare este aprins.		Discutați cu un agent de service autorizat.

Panou control

Cod de eroare (nu-măr de aprinderi in-termitente)	Erori posibile Procedură posibilă
1	Angrenajul transmisiei este prea fierbinte.	Lăsați produsul să se răcească. Asigurați-vă că nu există iarbă pe angrenajul transmisiei. Curățați apărătoarea transmisiei, dacă este necesar.
5 Turația motorului scade	de prea mult și motorul se oprește.	Curățați capul tăietor și măriți înălțimea de tăiere. Consultați Pentru a seta înălțimea de tăiere (LB 548i, LC 551iV) la pagina 660. Dacă eroarea persistă, contactați agentul de service aprobat.
8 Bateria este slabă. Încărcați bateria. Consultați		Încărcarea bate-riei la pagina 661.
9 Eroare la nivelul bateriei sau nu există sem-nal de la baterie.		Instalați bateria corect în produs și examinați conectorul bateriei. Dacă LED-ul de eroare de pe baterie se aprinde intermitent, consul-tați Bateria la pagina 661.
10	Controlul motorului este prea fierbinte.	Opriți motorul și așteptați să se răcească.
Alte erori	Dacă apar alte erori, scoateți cheia de siguranță și bateria și contactați un agent de service aprobat.

Transportul, depozitarea și eliminarea

Introducere

AVERTISMENT: Pentru a preveni pornirea accidentală în timpul transportului, trageți în sus cheia de siguranță, scoateți bateria și așteptați cel puțin 5 secunde.

Aşezarea produsului în poziția pentru transport (LC 551iV)

1. Slăbiți butoanele inferioare.
2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Pliati mânerul în față.

1. Scoateți colectorul de iarbă.

Transportul

• Cerințele din legislația privind bunurile periculoase se aplică pentru bateriile Li-ion incluse.
• Pentru transporturile comerciale cerințele speciale de pe ambalaj și etichete trebuie respectate.
• Respectați cu atenție reglementările privind materialele periculoase atunci când pregătiți produsul pentru transport. Pot exista reglementări locale aplicabile.
• Înainte de transport scoateți întotdeauna bateria.
• Aplicați bandă pe bornele bateriei și asigurați-vă că aceasta nu se poate deplasa în timpul transportului.
• Fixați produsul în timpul transportului.

Depozitarea

• Înainte de depozitare scoateți întotdeauna bateria.
• Pentru a preveni accidentele, asigurați-vă că bateria nu este conectată la produs în timpul depozitării.
• Păstrați încărcătorul într-un spațiu închis și uscat.
• Păstrați bateria și încărcătorul de baterie într-un spațiu uscat unde nu pătrunde umezeala sau înghețul.
• Deconectați bateria de la încărcător în timpul depozitării.
• Nu depozitați bateria într-un loc unde poate apărea electricitatea statică. Nu depozitați bateria într-o cutie metalică.
• Păstrați bateria într-un loc unde temperatura este cuprinsă între 5 °C și 25 °C și departe de lumina soarelui.

• Păstrați încărcătorul de baterii într-un loc unde temperatura este cuprinsă între 5 °C și 45 °C și departe de lumina soarelui.

• Asigura și-vă că bateria este încărcată în proporție de 30 % - 50 % înainte de a o depozita pe o perioadă lungă.

• Păstrați produsul, bateria și încărcătorul de baterii într-un loc încuiat, la care nu au acces copiii și persoanele neavizate.
• Curățați produsul și efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.

Dezafectarea

Simbolurile de pe produs sau de pe ambalajul acestuia indică faptul că acest produs nu poate fi tratat ca deșeu menajer. Trebuie trimis la un centru de reciclare corespunzător pentru recuperarea echipamentelor electrice și electronice.

Asigurându-vă că aveți grijă de acest produs în mod corect, puteți contribui la neutralizarea impactului negativ potențial asupra mediului înconjurător și asupra persoanelor; în caz contrar, putând conduce la gestionarea incorectă a deșeurilor acestui produs. Pentru informații mai detaliate referitoare la reciclarea acestui produs, contactați autoritățile, serviciul pentru deșeuri menajere sau magazinul de unde ați achiziționat produsul.

	LB 548i LB 553iV LC 5	51iV
Motor de tăiere
Tip de motor BLDC (fără perii) de	36 V	BLDC (fără perii) de 36 V	BLDC (fără perii) de 36 V
Turația motorului - SavE, rot/min* 2600 2600	2600
Turația motorului - valoare nominală, rot/min*	3000 3000 3000
Turația motorului - sarcină ridicată, rot/min* 33	300 3300 3300
Putere motor – Valoare max., kW 1,8 1,8 1,8
Putere motor - Valoare nominală, kW 1,5 1,5 1,5	,5
Motorul de antrenare
Putere motor - Valoare nominală, kW N/A 0,4	0,4
Viteză de deplasare independentă, km/h N/A	3-5 3-5
	LB 548i LB 553iV LC 551iV
Nivelurile de reglare a vitezei N/A 4 4
Greutate
Greutate fără baterie, kg 31 38 39,5
Baterie
Tip de baterie Serie baterie Husq-	varna	Serie baterie Husq- varna	Serie baterie Husq- varna
Timp funcționare baterie
Durata de utilizare a bateriei, min, (funcționa- re liberă) cu funcția SavE activată, cu o bate- rie Husqvarna de 9,4 Ah (Bli300).	35 35 30
Durata de utilizare a bateriei, min, (funcționa- re liberă) cu modul standard activat, cu o ba- terie Husqvarna de 9,4 Ah (Bli300).	30 30 25
Emisii de zgomot ^61
Nivel de putere acustică, măsurat dB(A) 93 97	97
Nivel de putere acustică garantat LWA dB(A) 93 98 97
Niveluri de zgomot ^62
Nivel de presiune a sunetului la urechea ope- ratorului, dB(A)	80 84 84
Niveluri de vibrații ^63
Mâner, m/s ^2	0,3 1,3 0,3
Accesoriu de tăiere
Înălțime de tăiere, mm 30-60 28-65 26-74
Lățime de tăiere, cm 48 53 51
Standard cuțit Cuțit de mărunțire	597466510	Cuțit de mărunțire 529441810	Cuțit de colectare 597466310
Cuțit accesoriu N/A N/A Cuțit de mărunțire			597466410
Capacitate colector de iarbă, I	N/A N/A 65

* Rotații pe minut

Baterii aprobate	Tip	Capacitate baterie, Ah	Tensiune, V	Greutate, lb/kg
BLi20	Litiu-ion	4	36	2,6/1,2

Baterii aprobate Tip Capacitate	baterie,	Ah	Tensiune, V Greutate, lb/kg
BLi200 Litiu-ion 5,2 36 2,8/1,3
BLi300 Litiu-ion 9,4 36 4,1/1,9
BLi550X Litiu-ion 15,6 36 12,4/5,6
BLi950X Litiu-ion 31,1 36 15,4/7

Încărcătoarele aprobate pentru bateriile specificate, BLi Tensiune de intrare, V	Frecvență, Hz Putere, W
QC80 100-240 50-60 80
QC80F 12 0 80
QC330	100-240 50-60 330
QC500	100-240 50-60 500

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere Mașină de tuns gazonul
Marcă Husqvarna
Tip/Model LB 548i, LC	551iV, LB 553iV
Identificare Numerele de serie începând cu 2022

respectă în totalitate următoarele directive și reglementări UE:

Reglementare Descriere
2006/42/CE „privind utilajele”
2014/30/UE „aferentă compatibilității electromagnetice”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 60335-1:2012/AC:2014/A11:2014/A13:2017, EN 60335-2-77:2010, EN 62233:2008/AC:2008, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018

Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden a certificat conformitatea cu directiva 2000/14/CE a consiliului, procedura de evaluare a conformității: Anexa VI.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 670.

Huskvarna, 2022-10-14

$$ \Delta \cdot 2 m $$

Claes Losdal, Director de Dezvoltare / Produse de grădinărit, Husqvarna AB

Responsabil pentru documentația tehnică

Содержание

Instruções originais Instrucțiuni inițiale
